BEDIENUNGSANLEITUNG CM-12 MOTION

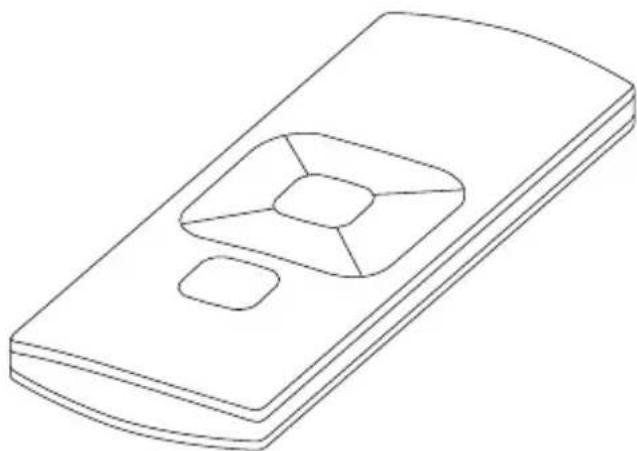

Handfernbedienung 5 Kanäle

CM-12 ist eine Fernbedienung mit 5 Kanälen zur Steuerung und Programmierung von Rollos durch Knopfdruck. Rollos können in jede gewünschte Position oder in eine voreingestellte Lieblingsposition versetzt werden. Die Befestigungsklemme zur Anbringung an der Wand wird standardmäßig mitgeliefert.

Für mehr Informationen und aktualisiert Bedienungsanleitungen besuchen Sie bitte rtube.nl/cm-12

Kanäle Max.

Frequenz Bereich Stromquelle Länge Breite Höhe Zertifikate Rollos

5 unbegrenzt 433 MHz

30 m mit1 konkreten Wand

CR2430 3,0V 120 mm 45 mm 14 mm

Sicherheit

WARNUNG: Wichtige Sicherheitshinweise Befolgen Sie sämtliche Hinweise, da eine fehlerhafte Installation zu ernsten Verletzungen führen kann.

■ Lassen Sie Kinder nicht mit dem Rollo und/oder der Fernbedienung spielen.
Achten Sie darauf, dass das Rollo sich frei bewegen kann und nicht durch Objekte blockiert wird.
■ Streichen Sie das Gerät nicht über.
■ Halten Sie das Gerät trocken.
Lassen Sie das Gerät nicht fallen. Schlagen Sie nicht darauf und schütteln Sie es nicht. Durch groben Umgang können interne Leiterplatten beschädigt werden.

Reinigung

Befolgen Sie bei der Reinigung des Geräts und der einzelnen Komponenten diese allgemeinen Regeln:

■ Verwenden Sie ein feuchtes, weiches und fusselfreies Tuch. Achten Sie darauf, dass keine Feuchtigkeit in Öffnungen eindringt.
■ Verwenden Sie keine Sprays, Lösungsmittel, Alkohol oder Scheuermittel.

Service & Support

Führen Sie Reparaturen nie selbst durch. Versuchen Sie nicht, das Gerät zu öffnen oder auseinanderzunehmen. Sie riskieren einen Elektroschock und setzen gegebenenfalls die Garantie außer Kraft. Es befinden sich keine durch den Benutzer zu wartenden Teile im Inneren des Geräts.

Garantieservice

Folgen Sie zunächst den Hinweisen dieser Bedienungsanleitung. Sollte das Produkt beschädigt sein oder nicht korrekt funktionieren, wenden Sie sich bitte an einen Vertragshändler vor Ort, um gegebenenfalls die Produktgarantie in Anspruch zu nehmen.

Regulatorische Informationen

1 FCC Information für Benutzer

Dieses Produkt enthält keine durch den Benutzer zu wartenden Komponenten und darf ausschließlich mit genehmigten Antennen verwendet werden. Jegliche Änderungen oder Modifizierungen des Produkts machen sämtliche regulatorischen Zertifikate und Genehmigungen ungültig.

2 FCC Hinweis zu elektronischen Emissionen

Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Bei Betrieb müssen die folgenden zwei Bedingungen erfüllt sein:

1. Dieses Gerät darf keine schädigenden Interferenzen verursachen

2. Dieses Gerät muss jede empfangene Interferenz akzeptieren, einschließlich Interferenz, die unerwünschten Betrieb zur Folge haben könnte.

3 FCC Funkstörungserklärung

Dieses Gerät wurde getestet. Es wurde festgestellt, dass es die Endpositionen für ein digitales Gerät der Klasse B erfüllt, wie in Abschnitt 15 der FCC-Richtlinien ausgeführt.

Diese Begrenzungen dienen dazu, angemessene Sicherheit gegen schädigende Interferenzen zu wahren, wenn das Gerät in einer kommerziellen Umgebung betrieben wird. Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und kann dieselbe ausstrahlen. Wenn es nicht gemäß den Hinweisen installiert und verwendet wird, kann es schädigende Interferenzen für Funkgeräte verursachen.

Der Betrieb dieses Geräts in einer Wohnumgebung kann schädigende Interferenzen verursachen. In diesem Fall muss der Benutzer die Interferenz auf seine eigenen Kosten korrigieren.

Sollte das Gerät schädigende Interferenzen für Radio- oder Fernsehempfang verursachen, was durch das An- und Abschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Interferenz mit einer oder mehreren der folgenden Methoden zu korrigieren:

■ Richten Sie die Empfangsantennen neu aus oder platzieren Sie sie anders
■ Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger
■ Verbinden Sie das Gerät mit einer Sterkdose eines anderen Stromkreises als jener, mit dem der Empfänger verbunden ist
■ Bitten Sie den Händler oder einen erfahrenen Radio-/TV-Techniker um Rat

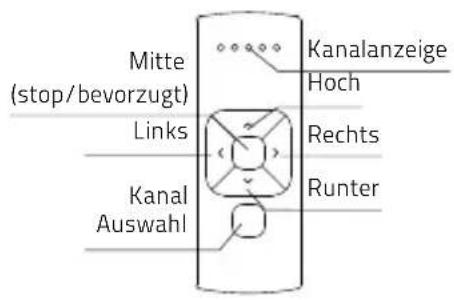

1 Knöpfe

Der mittlere Knopf hat zwei Funktionen: Drücken zum Anhalten des Rollos, Halten, um das Rollo in Ihre Lieblingsposition zu bringen.

Mitte (stop/bevorzugt) Links Kanal Auswahl Kanalanzeige Hoch Rechts Runter

Kopplung Knopf

1. KNÖPFE

2 Die Batterie wechseln

Wenn die Kanalanzeige schnell blinkt, muss die Batterie gewechselt werden.

3 Fernbedienungshalter

i Verschiedene Materialien erfordern verschiedene Montagen. Wählen Sie stets Schrauben und Stecker aus, die sich speziell für das gegebene Material eignen.

3. FERNBEDIENUNGSHALTER

ne Fernbedienung koppeln

1. EINE FERNBEDIENUNG KOPPELN

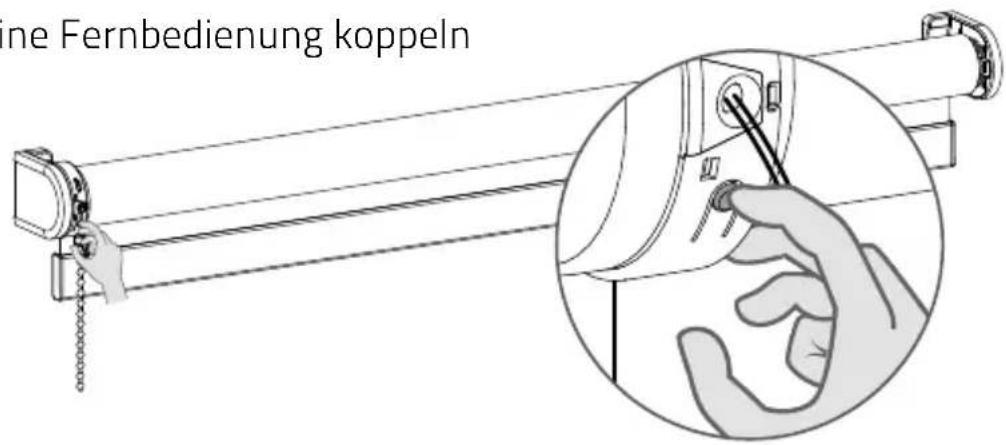

4.1 Drücken Sie kurz den Programm-Knopf auf dem Motor. Das Rollo beginnt, sich schrittweise zu bewegen, um anzuzeigen, dass der Programmiermodus aktiviert wurde. (Das Rollo bewegt sich schrittweise, bis der Programmiermodus deaktiviert wird.)
4.2 Wählen Sie den gewünschten Kanal für das Rollo mit dem Kanalauswahl-Knopf auf der Fernbedienung aus.
4.3 Drücken Sie den Kopplungs-Knopf auf der Rückseite der Fernbedienung, um das Rollo mit dem ausgewählten Kanal zu koppeln. Das Rollo wird kurz darauf die Bewegungen einstellen, um zu signalisieren, dass die Fernbedienung mit dem Rollo verkoppelt wurde.

Wiederholen Sie die Schritte 4.1 - 4.3, um ein Rollo von einem Kanal zu entfernen.

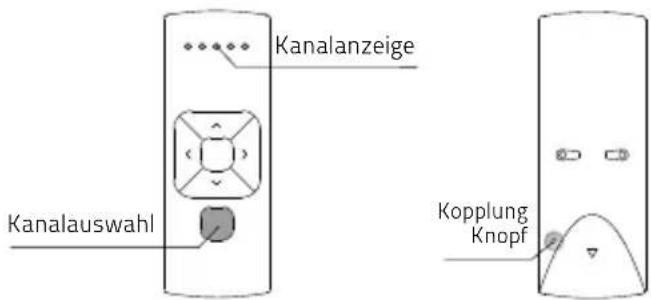

Kanalanzeige Kanalauswahl Kopplung Knopf

1. EINE FERNBEDIENUNG KOPPELN

5

Einzelauswahl 5 Kanal-Fernbedienung

i

Die Einzelauswahl ermöglicht es, den Programmiermodus auf einem einzelnen Rollo über die Fernbedienung auszuwählen, ohne dass Sie den Programmknopf auf dem Rollo physisch betätigen müssen.

5.1

Um die 253

Einzelauswahl zu aktivieren, halten Sie gleichzeitig den mittleren Knopf gedrückt und drücken Sie den Kopplungs-Knopf.

+

[Non-Text]

Die Fernbedienung beginnt, nach Rollos zu suchen (Suchmodus). Dies wird angezeigt, indem die LEDs von links nach rechts blinken.

□

Sobald ein Rollo gefunden wird, blinkt die LED auf, und das Rollo beginnt, sich schrittweise zu bewegen, um anzuzeigen, dass der Programmiermodus aktiviert wurde. Das Rollo kann nun mit der Fernbedienung gekoppelt (oder von ihr entkoppelt) und/oder programmiert werden.

1. EINZELAUSWAHL 5 KANAL-FERNBEDIENUNG

5.4 \$5 Um nach dem nächsten Rollo zu suchen, drücken Sie den Rechts-Knopf. Der Suchmodus wird aktiviert. Um das vorherige Rollo zu finden, drücken Sie den Links-Knopf.

Um die Einzelauswahl zu beenden, drücken Sie den Rechts-Knopf während des Suchmodus.

1. EINZELAUSWAHL 5 KANAL-FERNBEDIENUNG

6

Kanalauswahl 5-Kanal-Fernbedienung

i

Die Kanalauswahl ermöglicht es, Rollos zwischen Kanälen/Fernbedienungen zu kopieren, ohne dass Sie den Programmknopf auf den Motoren physisch betätigen müssen.

6.1

Wählen Sie den Kanal aus, von dem die Rollos kopiert werden sollen.

Um die Kanalauswahl zu aktivieren, halten Sie gleichzeitig den Kanal -Auswahl-Knopf gedrückt und drücken Sie den Kopplungs-Knopf.

+

1. KANALAUSWAHL 5-KANAL-FERNBEDIENUNG

6.3 6.4.6.5 Alle Rollos im ausgewählten Kanal beginnen, sich schrittweise zu bewegen, um anzuzeigen, dass der Programmiermodus aktiviert wurde. Alle Rollos können auf einen neuen Kanal auf derselben oder einer anderen Fernbedienung kopiert werden. Einen neuen Kanal auf der (neuen) Fernbedienung auswählen.

☐ Halten Sie den Kopplungs-Knopf auf der (neuen) Fernbedienung gedrückt, um die Rollos auf den neuen Kanal zu kopieren.

Um einen Kanal zu verlassen, gehen Sie zurück zu zu dem Kanal, den Sie in Schritt 6.1. ausgewählt haben, und wiederholen Sie Schritt 6.2.

1. KANALAUSWAHL 5-KANAL-FERNBEDIENUNG
