CMD02P - Rolladen MOTION - Kostenlose Bedienungsanleitung

Produkttyp	Motorisierter Rollvorhang
Marke	Motion
Modell	CMD02P
Stromversorgung	Wiederaufladbarer Akku über USB-C (5V)
Motor	Röhrenmotor
Nenndrehmoment	0,3 N·m
Nennbetriebszeit	12 Minuten
Mindestdurchmesser des Rohrs	25 mm
Einbauhöhe des Motors	≥ 2,5 m
Höhe der manuellen Bedienelemente	≤ 1,8 m
Fernbedienung inbegriffen	Ja, Kopplung per Programmtaste
Konnektivität	MotionBlinds Bridge (Wi-Fi, Sprachassistenten)
App	MotionBlinds Wi-Fi (iOS/Android)
Kindersicherheit	Verhedderschutzmechanismen
Reinigung	Weiches, feuchtes Tuch, ohne Lösungsmittel
Reparierbarkeit	Nicht öffnen, Händler kontaktieren
Garantie	Eingeschränkt, über Händler
Recycling	Entspricht WEEE, nicht im Hausmüll entsorgen
Verwendung	Nur für Innen- und Haushaltsgebrauch
Geräuschpegel	≤ 70 dB(A)

Häufig gestellte Fragen - CMD02P MOTION

Wie stelle ich die obere und untere Position des Rollvorhangs ein?

Um die untere Position einzustellen, ziehen Sie die Kette bis zur gewünschten unteren Grenze und halten Sie sie gedrückt, drücken Sie dann die Programmtaste, bis der Rollvorhang auf- und abfährt. Für die obere Position wiederholen Sie den Vorgang in der oberen Position.

Wie kopple ich eine Fernbedienung mit dem Rollvorhang?

Drücken Sie die Programmtaste des Motors, um den Programmiermodus zu aktivieren, und drücken Sie dann die Kopplungstaste auf der Rückseite der Fernbedienung. Der Rollvorhang stoppt, sobald er gekoppelt ist. Drücken Sie kurz die Programmtaste, um den Modus zu verlassen.

Wie setze ich den Rollvorhang zurück?

Aktivieren Sie den Programmiermodus durch kurzes Drücken der Programmtaste, und halten Sie sie dann mindestens 20 Sekunden lang gedrückt. Der Rollvorhang stoppt zweimal und macht einen zusätzlichen Schritt, um den Reset zu bestätigen.

Wie lade ich den Akku des Rollvorhangs auf?

Schließen Sie den Rollvorhang über ein USB-C-Kabel an eine Standard-USB-C-5V-Stromquelle an. Die LED blinkt während des Betriebs rot, während des Ladevorgangs grün und leuchtet dauerhaft grün, wenn der Akku voll ist.

Kann der Rollvorhang mit Sprachassistenten verwendet werden?

Ja, mit der MotionBlinds Bridge können Sie den Rollvorhang mit Sprachassistenten wie Alexa oder Google Home verbinden.

Wie reinige ich den Rollvorhang?

Verwenden Sie ein weiches, feuchtes, fusselfreies Tuch. Vermeiden Sie Aerosole, Lösungsmittel, Alkohol oder Scheuermittel. Lassen Sie keine Feuchtigkeit in die Öffnungen eindringen.

Was tun, wenn der Rollvorhang nicht mehr reagiert?

Überprüfen Sie den Akkuladestand. Setzen Sie den Rollvorhang bei Bedarf zurück. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren örtlichen Händler für den Garantieservice.

Ist der Rollvorhang kindersicher?

Der Rollvorhang ist mit Verhedderschutzmechanismen ausgestattet. Halten Sie jedoch Kabel von Kleinkindern fern und lassen Sie keine Fernbedienungen in ihrer Reichweite. Befolgen Sie die mitgelieferten Sicherheitshinweise.

Kann ich den Rollvorhang selbst installieren?

Ja, die Montage kann von Nicht-Profis durchgeführt werden. Befolgen Sie sorgfältig die Installationsanleitung und beachten Sie die erforderlichen Mindesthöhen für den Motor (≥2,5 m) und die Bedienelemente (≤1,8 m).

Wie entsorge ich den Rollvorhang am Ende seiner Lebensdauer?

Entsorgen Sie den Rollvorhang nicht im Hausmüll. Nutzen Sie örtliche Sammelsysteme oder geben Sie ihn an den Händler zurück, um ein sicheres Recycling gemäß der WEEE-Richtlinie zu gewährleisten.

BEDIENUNGSANLEITUNG CMD02P MOTION

Lesen Sie die Gebrauchs-anweisung sorgfältig vor der Montage und Verwendung des Produkts. Montage kann durch Nicht-Profis gemacht sein. Nur für den Innenbereich.

Kleine Kinder konnen durch Schlingen in Zugschnüren, Ketten, Gurten und innen befindlichen Schnüren zum Betätigtem des Produktesstranguliert werden.
Schnüre sind aus der Reichweite von Kindern zu halten, um Strangulierung und Verwicklung zu vermeiden.

Der Hals eines Kindes kann in Schnüre verwickelt werden.
Betten, Kinderbetten und Mobelsind entwickelnt von Schnurren für Fensterdekrationen aufzustellen.
Schnüre dürfen nicht meinander verknüpft werden.
Esistssicherzustellen,dassich Schnure nichtverwickelnund eineSchlingebilden.

Reinigung

Befolgen Sie bei der Reinigung des Systems und der einzelnen Komponenten diese allgemeinen Regel:

• Verwenden Sie ein feuchtes, weiches und fusselfreies Tuch. Achten Sie darauf, dass keine Feuchtigkeit in Öffnungen eindringt.
• Verwenden Die keine Sprays, Lösungsmittel, Alkohol oder Scheuermittel.

Service & Support

Führer Sie Reparaturen nie selbst durch. Versuchen Sie nicht das System zu öffnen oder auseinanderzunehmen. Sie risikieren einen Elektroschock und setzen gegebenenfalls die Garantie außer Kraft. Es befinden sich keine durch den Benutzer zu wartenden Teile im Inneren des Systems.

Garantieservice

Folgen Sie zunachst den Hinweisen dieser Bedienungs-anleitung. Soltte das Produkt beschädigt sein oder nicht

korrekt Funktionieren, wenden Sie sichitte an einen Vertragshandler vor Ort, um gegebenenfalls die Produktgarantie in Anspruch zunehmen.

Recycling

Dieses Zeichen bedeutet, dass das vorliegende Produkt innerhalb der EU nicht zusammen mit dem Hausmüll entsorgt werdenndarf. Ummögliche Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu vermeiden, sollen Sie这点es Produkt von anderen Abfällen trennen und es verantwortungsbewusst recyclen, damit die darin enthaltenen Rohstoffe nachhaltig wiederverwertet werden können. Verwenden Sie zur Rückgabe Ihres gebrauchten Gerätsitte die entsprechenden Rückgabe- und Sammelsysteme, oder wenden Sie sich an den Handler, bei dem das Produkt gekauft wurde. Er kann这点es Produkt annehmen und einer umweltfreundlichen Wiederverwertung zuführen.

Wichtige Sicherheitshinweise

WARNING: Zur Vermeidung von Verletzungs- und Todesrisiken. Für die Sicherheit von Menschen ist es wichtig, diese Hinweise zu beachten. Speichern Sie diese Hinweise.

■ Lesen und befolgen Sie Installationshinweise
- Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Kapazitäten oder mit einem Mangel an Erfahrung und Wissen verwendet werden, sofern diese Personen Aufsicht oder Anweisungen in Bezug auf die sichere Nutzung these Geräts erhalten haben und die eingeschlossenen Risiken stellen. Kinder sollenn nicht mit dem Gerät speiten. Kinder sollenn das Gerät nicht ohne Aufsicht reinigen oder warten.
Erlauben Sie es Kindern nicht, angebrachten Steuerungselementen zu speilen. Bewahren Sie Fernbedienungen außerhalb der Reichweite von Kindern auf.
Untersuchen Sie die Installation regelmäßig auf Ungleichgewicht sowie Zeichen von Verschleib oder Schaden an Kabeln und Sprungfedern. Verwenden Sie das Gerät nicht, wenn Reparaturen oder Anpassungen erforderlich sind.
These Bedienungshinweise sind auch auf der Webseite verfügbar.
Der Antrieb sollte während der Reinigung, Wartung sowie bei dem Ersetzen von Teilen von seiner Stromquelle abgeschlossen werden.
DerA-bewerteteEmissionsschalldruckpegel betragt hochstens 70dB(A).
Verwendung nur im Innebereich und Haushalt.
Untersuchen Sie die Installation regelmäß auf Ungleichgewicht sowie Zeichen von Verschleib ander Schaden an Kabeln und sprungfedern. Verwenden sie das Gerät nicht, wenn Reparturen oder Anpassungen erforderlich sind.
Trennen Sie das Gerät von der Stromquelle oder schalten Sie die automatische Steuerung aus, wenn in der Umgebung Reinigungsdoser Wartungsarbeiten wie beispielsweise Fensterputzen vorgenommen werden.
■ Bei der Verwendung eines Totmansschalters sollen den Sie sicherstellen, dass andere Personen Abstand halten.
- Verwenden Sie das Gerät nicht, wenn in der Umgebung Reinigungs- oder Wartungsarbeiten wie beispelsweise Fensterputzen vorgenommen werden.

Der Rohrmotorarf nur mit extraniedriger Sicherheitsspannunggeliefert werden, entsprechend der Markierung auf dem Gerat.
- Dieses Gerät enthalt nicht ersetzbare Batterien.

Wichtige Installationshinweise

sAmR@G: Wichtige Sicherheitshinweise. Befolgen Sie samtliche Hinweise, da eine fehlerhafte Installation zu ernsten Verletzungen führen kann.

• Dieser Motor kann nur mit weichen Materialen für die Antriebsteile verwendet werden.
  Gefährliche ungeschützte bewegliche Teile des Antriebs sollenn mehr als 2,5m über dem Boden bzw. einer anderen Oberfläche, von der aus auf das Gerät zugegriffen werden kann, installiert werden.
  Installieren Sie das betätigende Element der it festeauslösung auf einer Höhe von weniger als 1,8m.
  Das betätigende Element eines Totmansschalters sollte sich in Direktsicht des Antriebsteils befinden, aber entfernt von den beweglichen Teilen. Es sollte auf mindestens 1,5m Höhe installiert werden und nicht erreichen für andere Personen sein.
  Die Masse und MaBe der Antriebsteile sollener kompatibel sein mit dem Nenndrehmoment und der Nennbetriebszeit.
  Die festen Steuerelemente sollen nach der Installation deutlich sightbar sein.
  Das Antriebsteil solte kompatibel sein mit dem Nennrehmoment CMD-02 0.3N.m und der Nennbetriebszeit (12min).
  ■ Minimaler Rohrdurchmesser: 025mm.
  Der Antrieb sollte auf einer Höhe von mindestens 2,5m oberhalb des Bodens bzw. einer anderen Oberfläche, von der aus das Gerät erreicht werden kann, installiert werden
  Die allpolige Trennung muss gemäß den Verdrahtungsregeln in die feste Verkabelung integriert werden.
  Das Gerätarf nur mit Schutzkleinspannung entsprechend der Kennzeichnung auf dem Gerät betriebenen werden.
  Entfernen Sie vor der Installation des Laufwerks alle nicht benötigten Kabel oder Komponenten und schalten Sie alle Geräte aus, die nicht für den Betrieb bestehtigt werden.

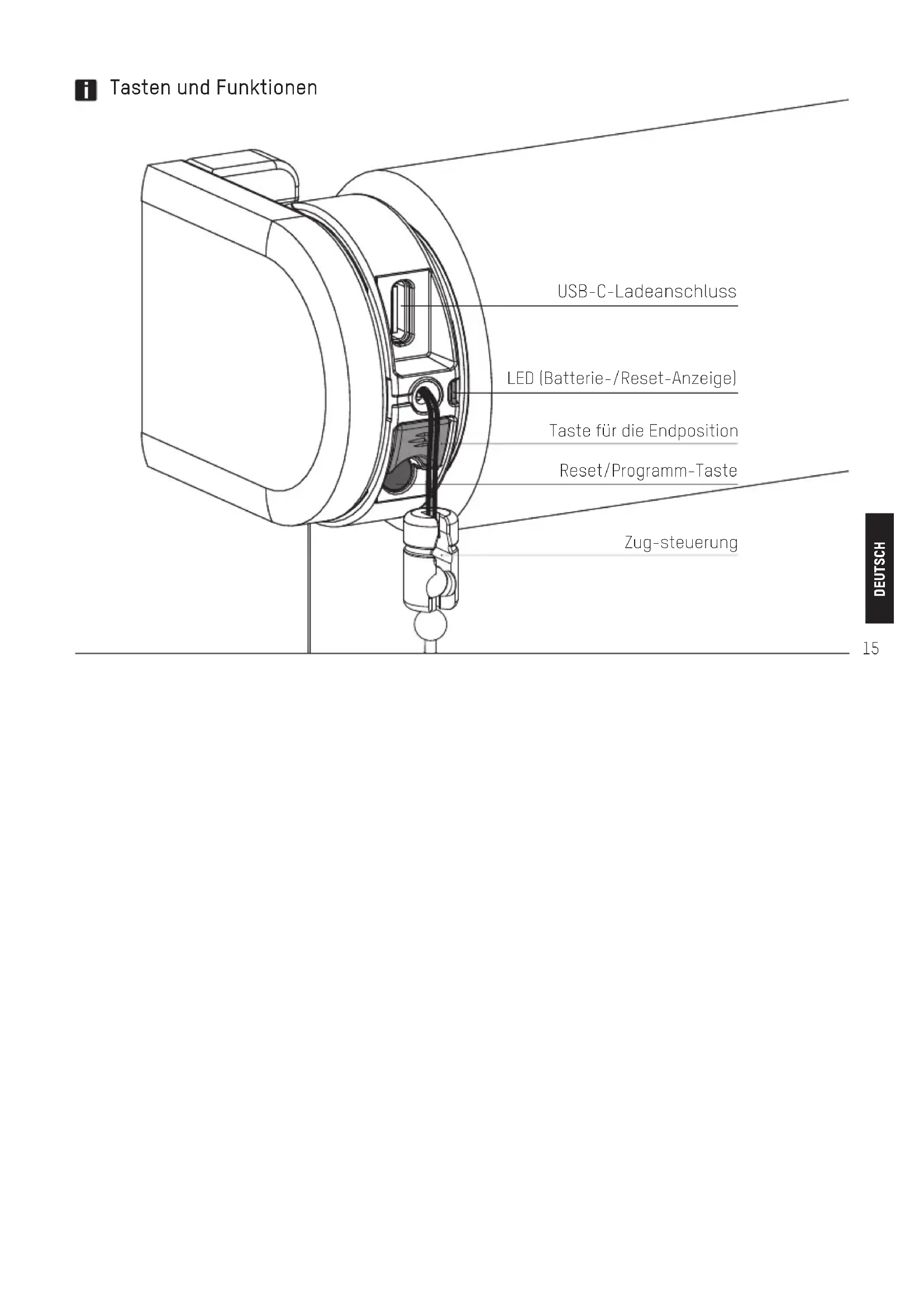

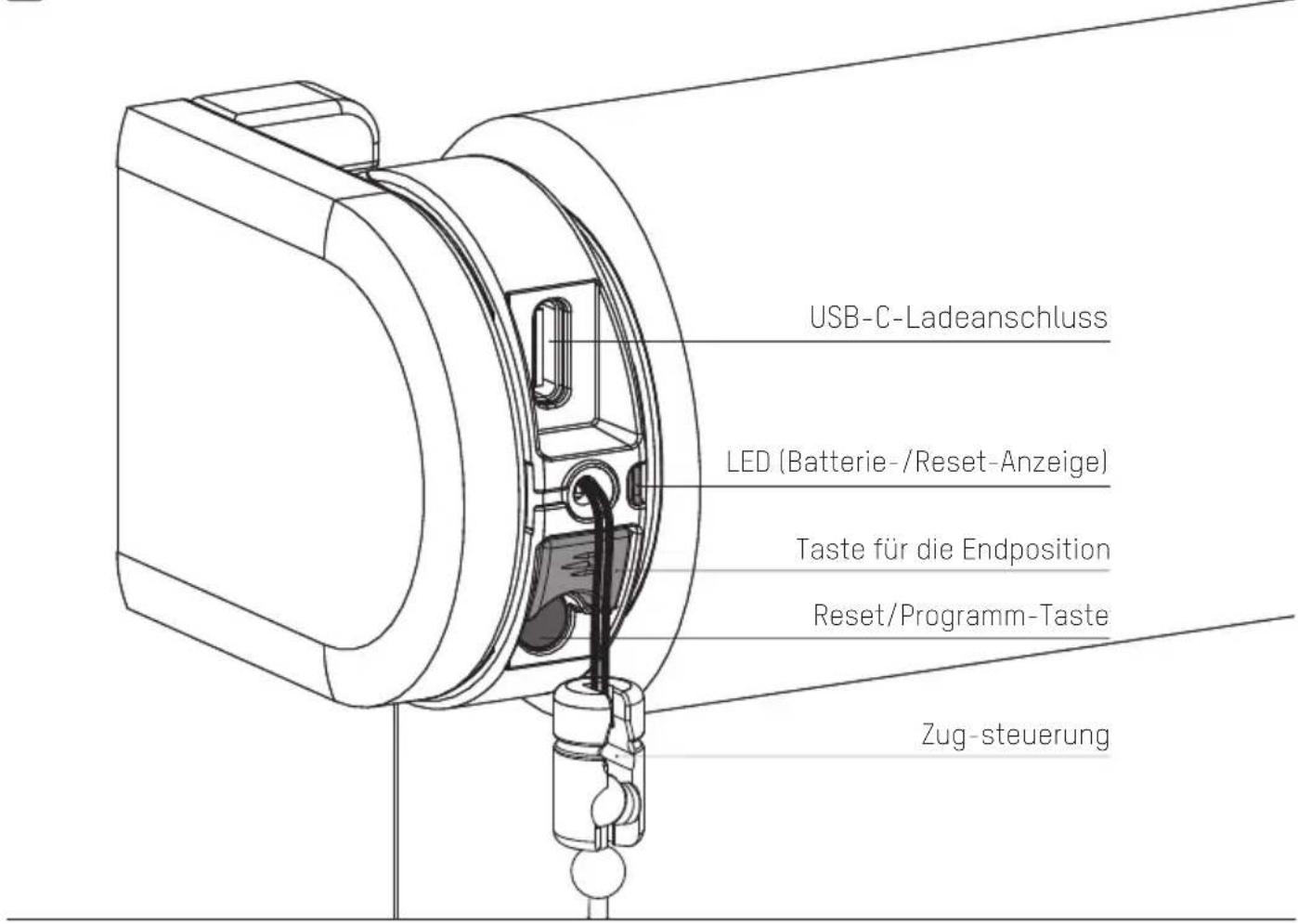

Tasten und Funktionen

1 Rollo installieren

Folgen Sie den Schritten in der Montageanleitung, um das Rollo zu montieren.

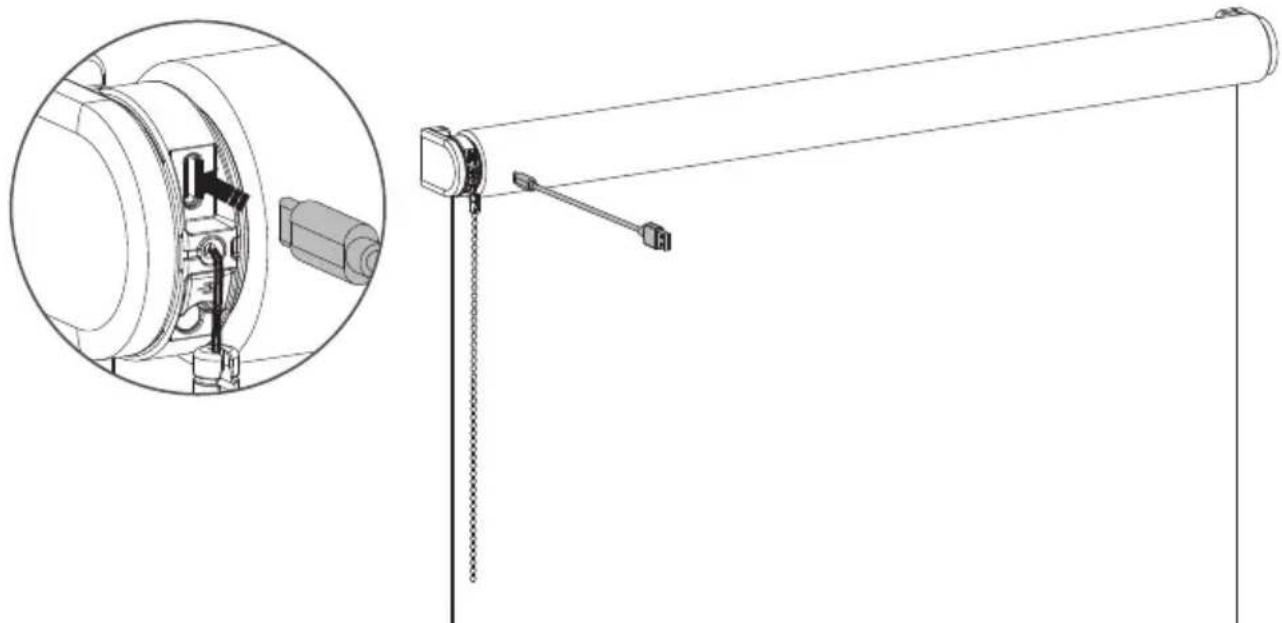

2 Aktivieren Sie das Rollo

Um das Rollo zu aktivieren, schreiben Sie es über ein USB-C-Kabel an eine standardmäßige USB-C 5V-Stromversorgung an. Das kann z. B. das Netzteil Ihr's iPhones sein.

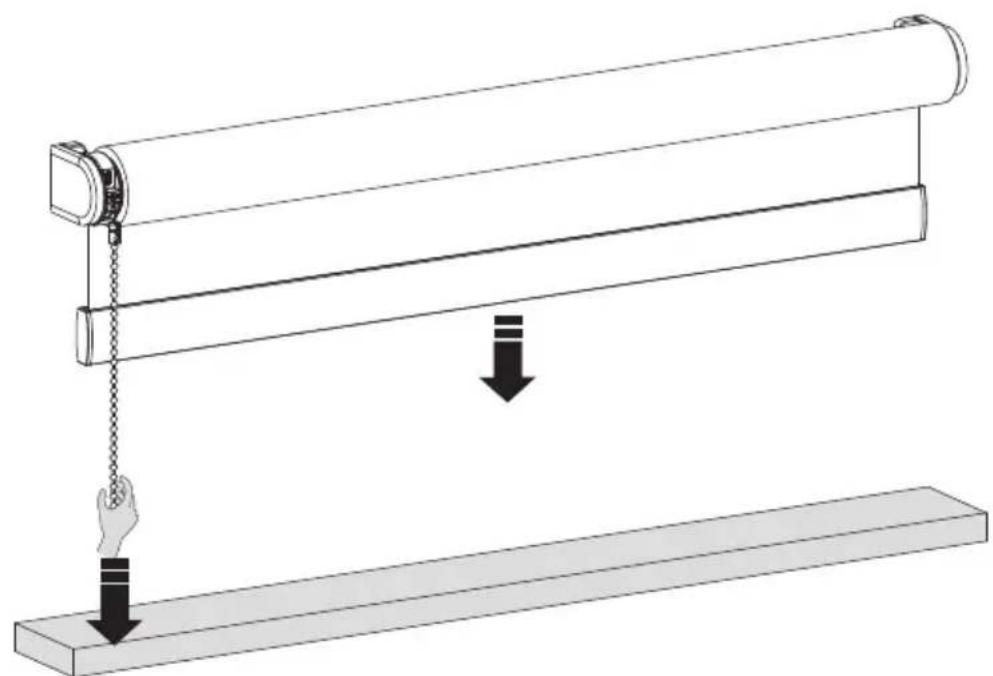

3 Endlagen einstellen

Ziehen und halten Sie die Kette, bis das Rollo die gewünschte unter Grenze erreicht hat. Wenn sich das Rollo in die entgegengesetzte Richtung bewegt, setzen Sie die Kette los,dannziehen und halten Sie sie erneut.

Justieren, bis die gewünschte untere Grenze erreicht ist.

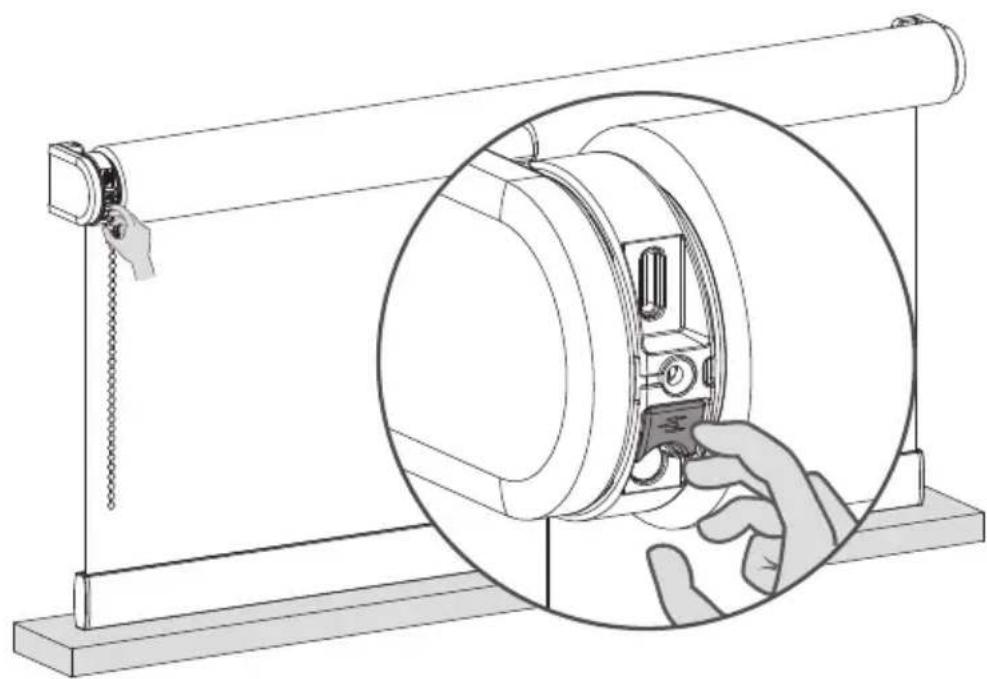

Untere Grenze bestimmten

Wenn Ihr Rollo auf der unteren Position stehen halten Sie der Endposition Taste gedrück halten, bis sich das Rollo nach oben und unter bewegt, um ihre andere Position zu speichern.

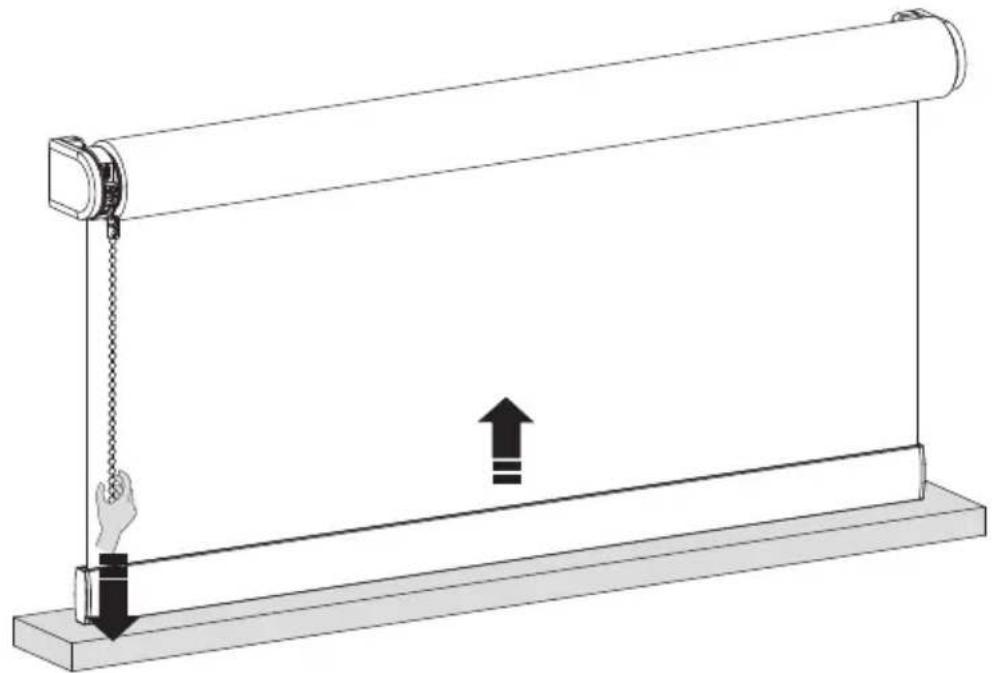

5 Bewegen Sie Ihr Rollo nach die oberste Position

Ziehen und halten Sie die Kette, bis das Rollo die gewünschte obere Grenze erreicht hat. Wenn sich das Rollo in die entgegengesetzte Richtung bewegt, setzen Sie die Kette los, dannziehen und halten Sie sie erneut.

Justieren, bis die gewünschte obere Grenze erreicht ist.

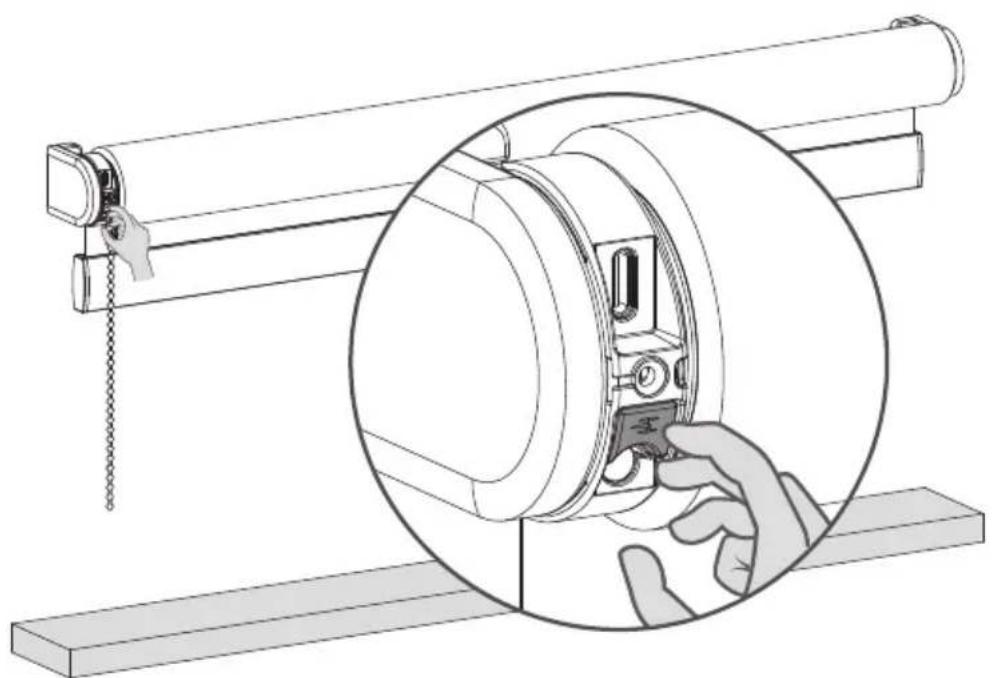

6 Obere Grenze bestimmen

Wenn Ihr Rollo auf der oberen Position stehen halten Sie der Endposition Taste gedrückt, bis sich das Rollo nach oben und unter bewegt, um ihre obere Position zu speichern.

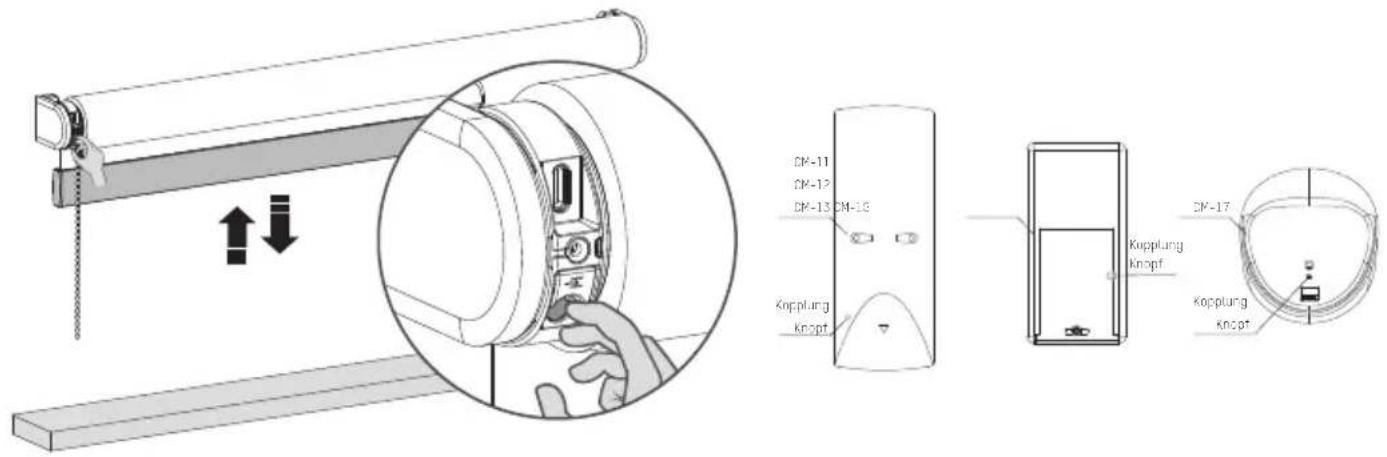

Mit einer Fernbedienung koppeln
1 Wahlen Sie einen Kanal auf der Fernbedienung und drücken Sie die Programmtaste am Motor, um den Programmmodus zu aktivieren. Der Rollo beginnt auf und ab zu fahren.

.2 Drucken Sie die Kopplungstaste auf der Rückseite der Fernbedienung, um die Rolloanlage mit dem ausgewählten Kanal zu koppeln, woraufhin die Rolloanlage kurz aufhört zu laufen.
3 Drücken Sie kurz die Programmtaste, um den Programmmodus zu deaktivieren. Das Rollo hört auf schrittweise zu bewegen, und kann bedient werden.

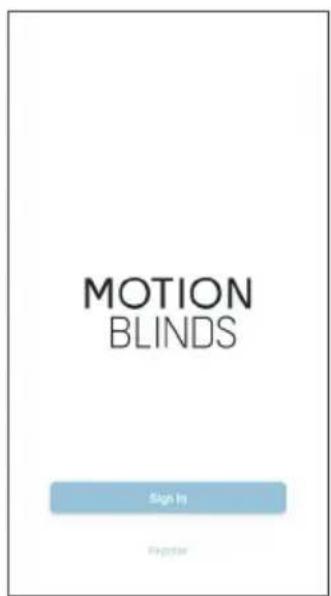

Koppeln mit einer Bridge

Mit der MotionBlinds Bridge konnen Sie weitere Optionen freischalten, wie z. B. Sprachassistenten und die Möglichkeit, ihre Rollos zu steuern, wenn Sie nicht zu Hause sind.

App Store
Laden Sie die
MotionBlinds Wi-Fi App
herunter
rtube.nl/red981

Google Play
Laden Sie die
MotionBlinds
Wi-Fi App herunter
rtube.nl/red982

6 Anpassungen

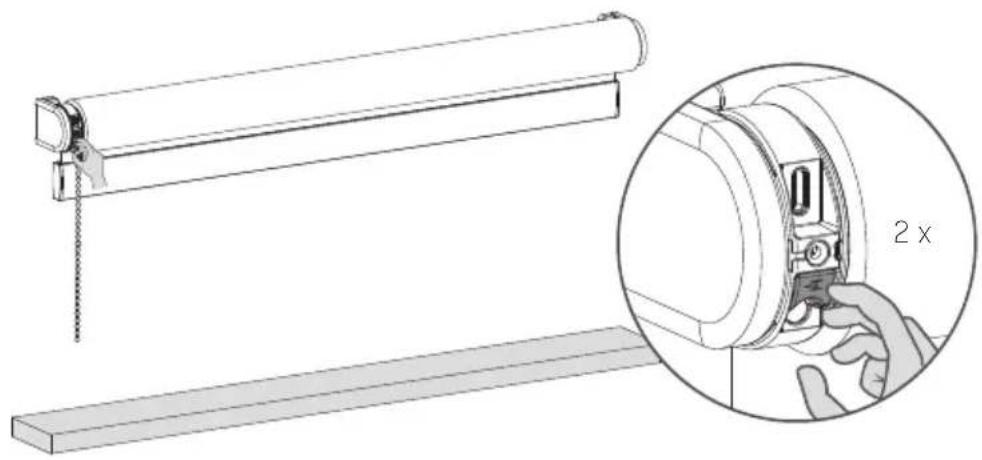

Drehrichtungändern:

Wenn die Position des Rollos in der App der Ihres Rollos entgegengesetzt ist,ändern Sie die Drehrichtung, indemn Sie die Taste Endposition zweimal innerhalb einer Sekunde drücken.

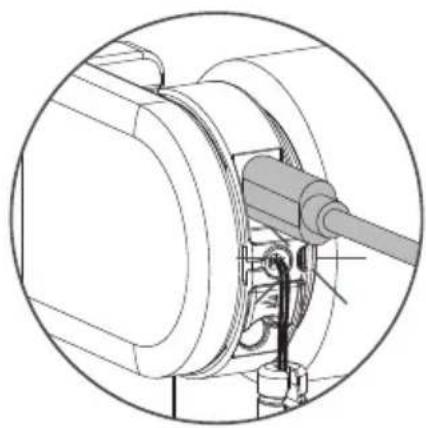

Rollo aufladen

Um das Rollo aufzuladen, schließen Sie es über ein USB-C-Kabel an eine Standard-USB-C-5V-Stromversorgung an. Das kann z. B. das Netzteil Ihr's iPhones sein.

LED-Lampe blinkt rot
während des Betriebs;
Batterie aufladen

LED-Lampe blinkt grün; Batterie wird geladen

LED-Lampe leuchtet
dauerhaft grün;
Batterie ist vollständig
geladen

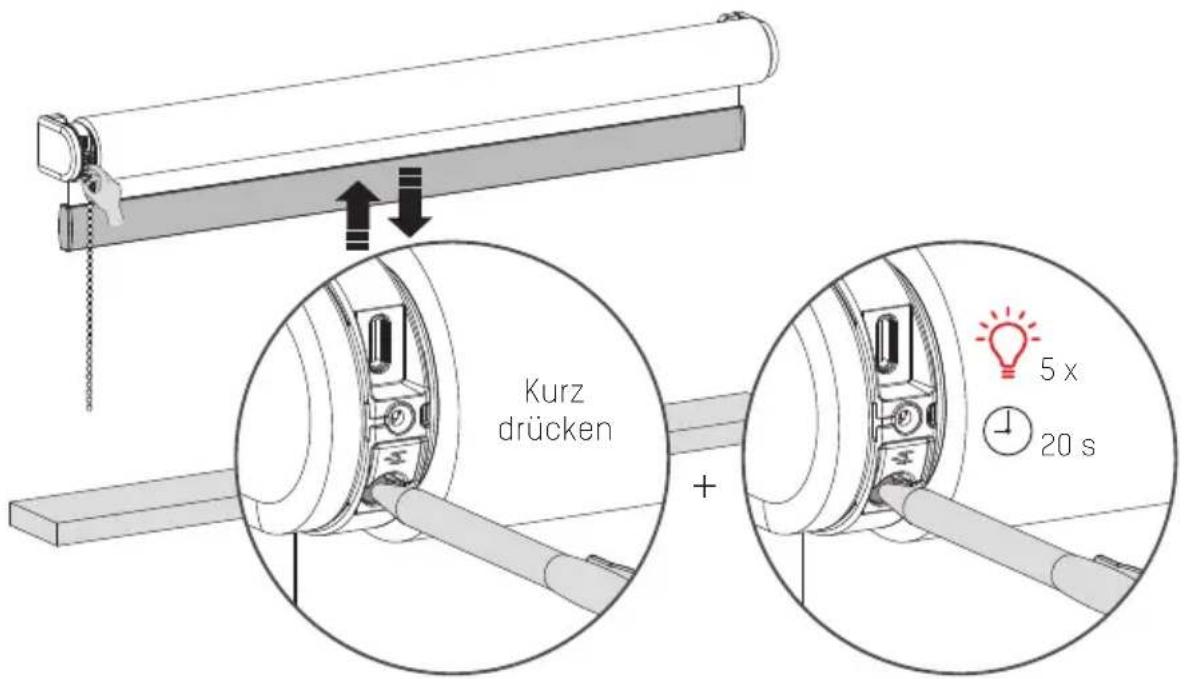

Rollo zurücksetzen

Das Zurücksetzen des Rollos hat zur Folge, dass die Endlagen und Verbindungen des Rolos mit Apps und Fernbedienungen gelöscht werden. Drücken Sie kurz die Programmtaste, um den Programmmodus zu aktivieren. Das Rollo beginnt auf und ab zu fahren. Halten Sie die Reset-/Programm taste mindestens 20 Sekunden lang gedrückt, um das Rollo zurückzusetzen. Das Rollo stoppt den Lauf zweimal. Nach dem zweiten Stopp macht das Rollo einen zusätzlichen Schritt, um anzugeigen, dass es zurückgesetzt wurde.

Mehr Informationen

Bitte scannen Sie den unter stehenden QR-Code, um die vollständige Anleitung mit mehr Informationen und weiteren Optionen zu sehen.

Anleitung
rtube.nl/red1829
