CM-12 - Commutateur MOTION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande manuelle pour stores
Modèle	CM-12
Marque	Motion
Nombre de canaux	5
Nombre de stores max	Illimité
Fréquence de fonctionnement	433 MHz
Portée	30 m (avec 1 mur en béton)
Alimentation	Pile CR2430 3.0 V
Dimensions (L × l × H)	120 × 45 × 14 mm
Poids	Environ 50 g
Bouton central	Arrêt / Favori (appui court arrêt, appui long position favorite)
Indicateur de chaîne	LED clignotante pour changement de pile ou mode recherche
Fonctions spéciales	Sélection unique de télécommande, sélection de chaîne
Support mural inclus	Oui, avec clip de fixation
Entretien et nettoyage	Chiffon humide doux, sans solvants ni abrasifs
Sécurité	Ne pas laisser les enfants jouer, ne pas peindre, garder au sec, éviter les chocs
Réparabilité	Aucune pièce réparable par l'utilisateur
Certifications	CE, FCC (Classe B)
Contenu de l'emballage	Télécommande CM-12, support mural, notice d'utilisation

FOIRE AUX QUESTIONS - CM-12 MOTION

Comment remplacer la pile de la télécommande CM-12 ?

Lorsque l'indicateur de chaîne clignote rapidement, la pile doit être remplacée. Ouvrez le compartiment à pile, retirez la pile usagée et insérez une pile CR2430 neuve en respectant la polarité.

Comment associer la télécommande à un store ?

Appuyez brièvement sur le bouton programme du moteur du store. Le store avance pour indiquer le mode programme. Sélectionnez le canal souhaité sur la télécommande, puis appuyez sur le bouton de couplage à l'arrière. Le store s'arrête pour confirmer l'association.

Que faire si le store ne répond pas à la télécommande ?

Vérifiez d'abord la pile de la télécommande. Assurez-vous que le store est sous tension et que la télécommande est à portée (max 30 m avec un mur en béton). Si le problème persiste, réassociez la télécommande au store selon la procédure de couplage.

Comment programmer une position favorite ?

Déplacez le store à la position souhaitée, puis maintenez enfoncé le bouton central (bouton arrêt/favori) jusqu'à ce que le store confirme en s'arrêtant brièvement. La position est enregistrée et peut être rappelée en appuyant longuement sur le même bouton.

Quelle est la portée de la télécommande CM-12 ?

La portée est de 30 mètres en champ libre, et jusqu'à 30 mètres avec un mur en béton. Les obstacles réduisent la portée.

Puis-je utiliser la télécommande avec plusieurs stores ?

Oui, la télécommande peut commander un nombre illimité de stores, répartis sur 5 canaux. Chaque store doit être couplé à un canal spécifique.

Comment nettoyer la télécommande ?

Utilisez un chiffon humide, doux et non pelucheux. Évitez les infiltrations d'humidité dans les ouvertures. N'utilisez jamais d'aérosols, de solvants, d'alcool ou d'abrasifs.

Que signifie un clignotement rapide de l'indicateur de chaîne ?

Un clignotement rapide indique que la pile est faible et doit être remplacée. Remplacez-la par une pile CR2430.

Comment copier des stores d'un canal à un autre ?

Sélectionnez le canal source, puis maintenez enfoncé le bouton de sélection de chaîne tout en appuyant sur le bouton de couplage. Tous les stores du canal source avancent. Sélectionnez le canal cible sur la même ou une autre télécommande, puis appuyez sur le bouton de couplage pour copier. Pour quitter, revenez au canal source et répétez l'étape.

La télécommande CM-12 est-elle compatible avec tous les stores Motorisés ?

Elle est conçue pour les stores équipés d'un récepteur compatible 433 MHz de la marque Motion. Vérifiez la compatibilité avec votre moteur avant utilisation.

MODE D'EMPLOI CM-12 MOTION

Télécommande manuelle 5 chaînes

CM-12 est une télécommande manuelle avec 5 chaînes pour commander et programmer les stores en appuyant sur un bouton. Les stores peuvent être déplacés à n'importe quelle position ou à une position favorite prédéfinie. Le clip de fixation murale pour cette télécommande est inclus en standard.

Pour les dernières informations et les manuels mis à jour, rendez-vous sur rtube.nl/cm-12

Canaux Stores max. Fréquence Gamme Alimentation Longueur Largeur Hauteur Certificats

5 illimité 433 MHz 30 m avec 1 mur de béton CR2430 3.0V 120 mm 45 mm 14 mm

CEFC

Sécurité

ATTENTION : instructions de sécurité importantes. Suivez toutes les instructions, car une installation incorrecte peut entraîner des blessures graves.

■ Ne laissez pas les enfants jouer avec le store et / ou la télécommande.
■ Veillez à ce que le store puisse se déplacer librement et ne soit pas bloqué par des objets.
■ Ne peignez pas l'appareil.
■ Gardez l'appareil au sec.
■ Ne laissez pas tomber, frapper ou secouer l'appareil. Une manipulation brutale peut endommager les circuits internes.

Nettoyage

Suivez ces règles générales lors du nettoyage de l'extérieur de l'appareil et de ses composants :

■ Utilisez un chiffon humide, doux et non pelucheux. Évitez les infiltrations d'humidité par les ouvertures.
■ N'utilisez pas d'aérosols, de solvants, d'alcool ou d'abrasifs.

Ne faites pas de réparations vous-même. N'essayez pas d'ouvrir l'appareil ou de le démonter. Vous risquez de vous électrocuter et d'annuler la garantie limitée. Ne contient pas de pièces réparables par l'utilisateur.

Service de garantie

Suivez d'abord les conseils de ce manuel. Si le produit semble endommagé ou ne fonctionne pas correctement, consultez votre revendeur local pour obtenir des instructions sur la façon d'obtenir le service sous garantie.

Informations relatives à la réglementation

1 Informations FCC à l'utilisateur

Ce produit ne contient aucun composant réparable par l'utilisateur et ne doit être utilisé qu'avec des antennes agréées. Tout changement ou modification de produit annulera toutes les certifications et approbations réglementaires applicables.

2 Avis d'émission électroniques de la FCC

Cet appareil est conforme à la partie 15 du règlement de la FCC. Son utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit causer aucune interférence nuisible

2. Cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent provoquer un fonctionnement non désiré.

3 Déclaration d'interférence des fréquences radio de la FCC

Cet équipement a été testé et déclaré conforme aux limites d'un dispositif numérique de classe B, conformément à la Partie 15 des règles de la FCC. Ces limites sont

conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio.

Le fonctionnement de cet équipement dans une zone résidentielle peut générer des interférences préjudiciables, auquel cas il appartiendra à l'utilisateur de corriger les interférences à ses frais. Si cet équipement provoque effectivement une interférence préjudiciable à la réception radio ou télévisuelle, ce qui peut être établi en éteignant et en rallumant l'équipement, l'utilisateur est invité à tenter de corriger l'interférence par une ou plusieurs des mesures suivantes :

■ Réorienter ou repositionner l'antenne de réception
■ Augmenter la distance entre l'équipement et le récepteur
- Brancher l'équipement sur une prise d'alimentation ou sur un circuit différent de celui où le récepteur est branché
- Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide

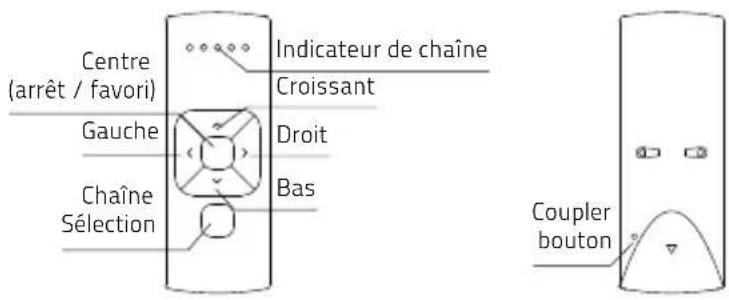

Le bouton central a deux fonctions : appuyez pour arrêter le store, tenez pour déplacer le store à sa position préférée.

1. BOUTONS

2 Changement de la pile

Lorsque l'indicateur de chaîne clignote à haute fréquence, la batterie doit être remplacée.

Support pour télécommande

Différents matériaux nécessitent différents types de raccords. Choisissez toujours des vis et des chevilles spécialement adaptées au matériau.

3. SUPPORT POUR TÉLÉCOMMANDE

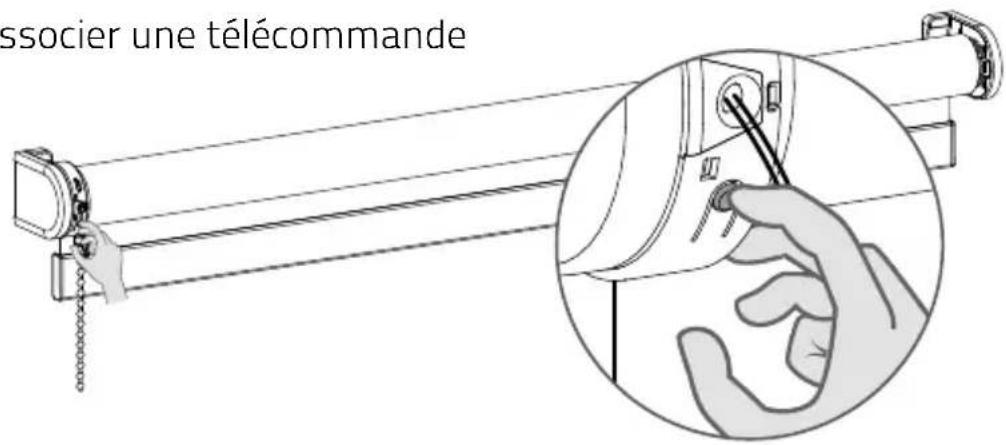

1. ASSOCIER UNE TÉLÉCOMMANDE

4.1 Appuyez brièvement sur le bouton programme sur le moteur. Le store commencera à avancer, indiquant que le mode programme a été activé. (Le store reste actif jusqu'à ce que le mode programme soit désactivé.)
4.2 Sélectionnez la chaîne souhaité pour le store en utilisant le bouton de sélection de canal sur la télécommande.
4.3 Appuyez sur le bouton de couplage à l'arrière de la télécommande pour coupler le store au canal sélectionné. Le store va bientôt s'arrêter de marcher indiquant que la télécommande a été jumelée au store.

Répétez les étapes 4.1 à 4.3 pour supprimer un store d'un chaîne.

1. ASSOCIER UNE TÉLÉCOMMANDE

5

Sélection unique de télécommande à 5 chaînes

i

La sélection simple permet d'activer le mode programme sur un seul store grâce à une télécommande, sans avoir à appuyer physiquement sur le bouton du programme sur le store.

5.1

Pour activer la 25.3 sélection simple, maintenez simultanément le bouton centre et appuyez sur le bouton de couplage.

+

□

La télécommande commence la recherche de stores (mode de recherche). Ceci est indiqué par le clignotement des LED de gauche à droite.

□

Une fois qu'un store est trouvé, la LED de chaîne clignote et le store commence à avancer, indiquant que le mode programme a été activé. Le store peut maintenant être (dé)couplé à la télécommande et / ou programmé.

1. SÉLECTION UNIQUE DE TÉLÉCOMMANDE À 5 CHAÎNES

5.4 5.5

Pour rechercher le prochain store, appuyez sur le bouton droit. Le mode de recherche sera activé.

Pour trouver le store précédent, appuyez sur le bouton gauche.

Pour quitter la sélection simple, appuyez sur la touche droite pendant le mode de recherche.

1. SÉLECTION UNIQUE DE TÉLÉCOMMANDE À 5 CHAÎNES

6

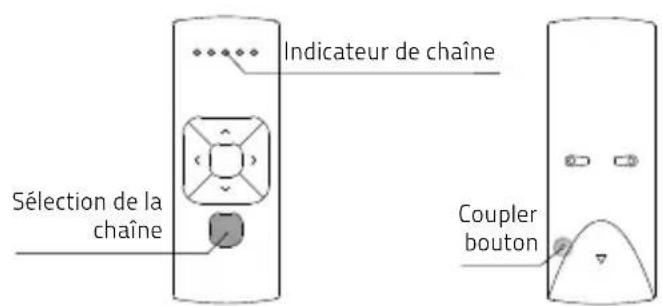

Sélection de chaîne de télécommande à 5 chaînes

i

La sélection de chaîne permet de copier les stores entre les chaînes / télécommandes sans avoir à appuyer physiquement sur le bouton de programmation des moteurs.

6.1 6.

Sélectionnez la chaîne à partir duquel les stores doivent être copiés.

Pour activer la sélection de chaîne simultanément, maintenez la touche de sélection de chaîne enfoncée et appuyez sur le bouton de couplage.

+

1. SÉLECTION DE CHAÎNE DE TÉLÉCOMMANDE À 5 CHAÎNES

6.3 6.4 6.5 Tous les stores de la chaîne sélectionnee commenceront à avancer, indiquant que le mode programme a été activé. Tous les stores peuvent être copiés sur une nouvelle chaîne sur la même télécommande ou sur une autre télécommande. Sélectionnez une nouvelle chaîne sur la (nouvelle) télécommande.

Appuyez sur le bouton de couplage de la (nouvelle) télécommande pour coupler les stores au nouveau chaîne.

Pour quitter la sélection de chaîne, retournez au chaîne sélectionnee à l'étape 6.1 et répétez l'étape 6.2

1. SÉLECTION DE CHAÎNE DE TÉLÉCOMMANDE À 5 CHAÎNES

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, stockée dans un système de recherche informatique ou transmise, sous quelque forme ou par quelque moyen que ce soit (électronique, mécanique, par photocopie, enregistrement, numérique ou autre), sans le consentement écrit de l'éditeur.

Bien que ce manuel ait été composé avec le plus grand soin, Coulisse b.v. décline toute responsabilité pour les dommages dus à des erreurs et / ou des défauts dans ce manuel. Coulisse b.v. se réserve le droit de réviser le manuel et de réviser et / ou modifier son contenu à tout moment, sans obligation d'informer toute personne ou entité de telles révisions ou modifications.
