MANUAL DE USUARIO CM-12 MOTION

Mando a distancia de mano de 5 canales

El CM-12 es un mando a distancia de mano con 5 canales para la operación y la programación de persianas con solo pulsar un botón. Las persianas se pueden mover a cualquier posición o a una posición favorita preestablecida. El soporte de pared de este mando a distancia está incluido en el suministro de forma estándar.

Para la información más reciente y los manuales actualizados, visite rtube.nl/cm-12

Canales Máx. de persianas

Frecuencia Alcance

Alimentación Largo Ancho Alto Certificados

5 ilimitado 433 MHz

30 m con1 muro de hormigón

CR2430 3.0V 120 mm 45 mm 14 mm

Seguridad

ADVERTENCIA: Instrucciones de seguridad importantes. Siga todas las instrucciones. Una instalación incorrecta puede provocar lesiones graves.

No permita que los niños jueguen con la persiana y/o el mando a distancia.
- Asegúrese de que la persiana pueda moverse libremente y no esté obstruida por objetos.
■ No pinte el dispositivo.
■ Mantenga el dispositivo seco.
No golpee, agite o deje caer el dispositivo. El manejo brusco puede dañar los circuitos internos.

Limpieza

Siga estas reglas generales al limpiar la parte exterior del dispositivo y sus componentes:

■ Usar un paño húmedo, suave y sin pelusa. Evitar la entrada de humedad en las aberturas.
■ No usar aerosoles, disolventes, alcohol o abrasivos.

Servicio y soporte

No realice reparaciones por su cuenta. No intente abrir o desensamblar el dispositivo. Corre el riesgo de una descarga eléctrica y de invalidar la garantía limitada. No hay ninguna pieza en el interior servible para el usuario.

Servicio de garantía

Para empezar, siga los consejos de este manual. Si el producto parece estar dañado o no funciona adecuadamente, diríjase a su distribuidor local para recibir instrucciones sobre cómo usar la garantía.

Manual de la FCC I FCC ID ZY4CM12

Información reglamentaria

1 Información de la FCC para el usuario

Este producto no contiene ninguna pieza que el usuario pueda reparar o reemplazar, y solo debe utilizarse con antenas aprobadas. Cualquier cambio o modificación al producto invalidará todas las certificaciones y aprobaciones reglamentarias aplicables.

2 Avisos de emisión electrónica de la FCC

Este dispositivo cumple con el apartado 15 de las Normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales.
2. Este dispositivo debe aceptar cualquier interferencia que reciba, incluida aquella que pueda causar un funcionamiento no deseado del dispositivo.

3 Declaración de interferencia de radiofrecuencia de la FCC

Este equipo ha sido sometido a las pruebas pertinentes y cumple con los límites establecidos para un dispositivo digital de clase B, conforme al apartado 15 de las Normas de la FCC. Estos límites están diseñados para proporcionar una protección

razonable contra interferencias perjudiciales, cuando el equipo funciona en un entorno comercial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza conforme a las instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio.

El funcionamiento de este equipo en un área residencial puede causar interferencias perjudiciales, en cuyo caso el usuario tendrá que corregir la interferencia a su propio coste. Si este equipo ocasiona interferencias perjudiciales en la recepción de la televisión o radio, lo cual puede determinarse encendiendo y apagando el equipo, se recomienda al usuario que intente corregir la interferencia, adoptando una o más de las siguientes medidas:

■ Reorientar o reubicar la antena de recepción
■ Aumentar la separación entre el equipo y el receptor
- Conectar el equipo a una salida en un circuito diferente al utilizado para la conexión del receptor
- Consultar al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda

El botón central tiene dos funciones: púlselo para detener la persiana y sosténgalo para mover la persiana a la posición favorita.

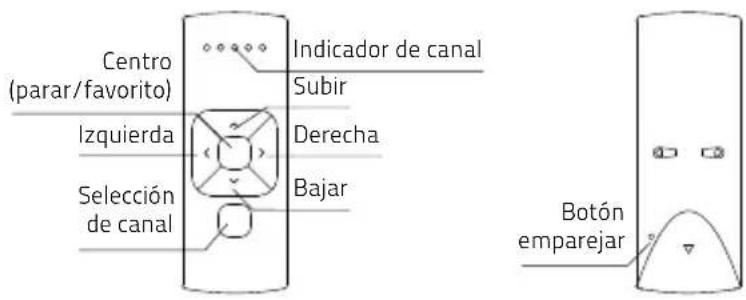

Centro (parar/favorito) Izquierda Selección de canal Indicador de canal Subir Derecha Bajar Botón emparejar

1. BOTONES

2 Cambiar la pila

La pila debe reemplazarse cuando el indicador de canal parpadee con frecuencia.

Cada material requiere distintos tipos de accesorios. Siempre elija tornillos y tacos adecuados para el material.

3. SOPORTE DEL MANDO

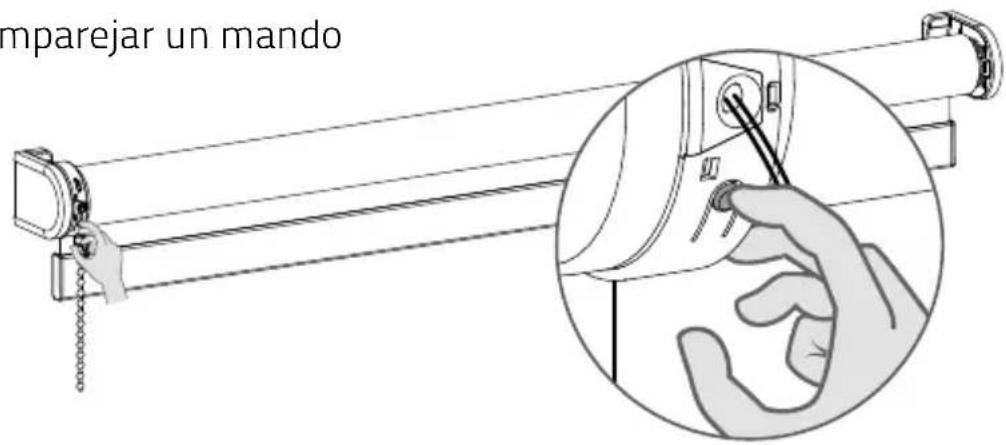

mparejar un mando

1. EMPAREJAR UN MANDO

4.1 Pulse brevemente el botón programar del motor. La persiana se moverá para indicar que el modo de programación ha sido activado. (La persiana seguirá moviéndose hasta que el modo de programación se desactive).
4.2 Seleccione el canal deseado para la persiana utilizando el botón selección de canal en el mando a distancia.
4.3 Pulse el botón emparejar en la parte posterior del mando para emparejar la persiana con el canal seleccionado. La persiana dejará de moverse brevemente para indicar que el mando ha sido emparejado.

i Repita los pasos 4.1 - 4.3 para desvincular una persiana de un canal.

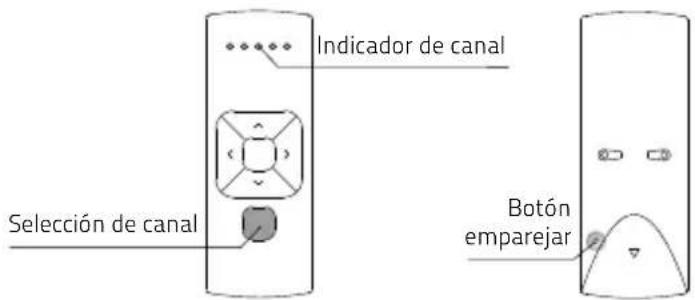

Indicador de canal Selección de canal Botón emparejar

1. EMPAREJAR UN MANDO

5

Mando de 5 canales con Selección individual

i

La Selección individual permite activar el modo de programación de una sola persiana con el mando a distancia, sin tener que pulsar físicamente el botón de programación de la persiana.

5.1 5.

Para activar el 25.3 modo de Selección individual, sostenga simultáneamente el botón centro y pulse el botón emparejar.

+

[Non-Text]

El mando empezará a buscar persianas (modo de búsqueda). Esto se indica mediante el par-padeo de las luces LED de izquierda a derecha.

□

Cuando se encuentre una persiana, la luz LED del canal parpadeará y la persiana empezará a moverse para indicar que el modo de programación ha sido activado. Ahora, la persiana se puede (des)emparejar con el mando y/o programar.

1. MANDO DE 5 CANALES CON SELECCIÓN INDIVIDUAL

5.4 5.5

Para buscar la siguiente persiana, pulse la flecha derecha. Se activará el modo de búsqueda.

Para encontrar la persiana anterior, pulse la flecha izquierda.

Para salir de la Selección individual, pulse la flecha derecha durante el modo de búsqueda.

1. MANDO DE 5 CANALES CON SELECCIÓN INDIVIDUAL

6

Mando de 5 canales con Selección de canal

i

La Selección de canal permite copiar persianas entre canales/mandos sin tener que pulsar físicamente el botón de programación de los motores.

6.1 6.

Seleccione el canal cuyas persianas deben ser copiadas.

Para activar el modo de Selección de canal, sostenga simultáneamente el botón canal y pulse el botón emparejar.

+

1. MANDO DE 5 CANALES CON SELECCIÓN DE CANAL

6.3 6.

Todas las persianas del canal seleccionado empezarán a moverse para indicar que el modo de programación ha sido activado. Todas las persianas pueden ser copiadas a un canal nuevo del mismo mando o de otro mando. Seleccione un canal nuevo en el mando (nuevo).

Pulse el botón emparejar del mando (nuevo) para emparejar las persianas con el canal nuevo.

Para salir de la Selección e canal, vuelva al canal seleccionado en paso 6.1 y repita el paso 6.2.

1. MANDO DE 5 CANALES CON SELECCIÓN DE CANAL

Todos los derechos reservados. Ninguna parte de esta publicación puede ser reproducida, guardada en cualquier sistema recuperable, o transmitida de cualquier forma, ya sea por medios electrónicos, mecánicos, fotocopiados, grabados, digitales o cualquier otro sin el consentimiento por escrito del editor. A pesar de que este manual se ha preparado con el máximo cuidado, Coulisse B.V. no aceptará ninguna responsabilidad por daños debido a errores y/o defectos en este manual.

Coulisse B.V. se reserva el derecho de revisar el manual y revisar y/o cambiar el contenido en cualquier momento, sin la obligación de notificar a ninguna persona o entidad de tales revisiones o cambios.
