BEDIENUNGSANLEITUNG UPCHT16002 Cambro

Dieses Bedienerhandbuch gilt fur alle Modellvariationen der folgenden Kategorienn:

Ultra Pan Carrier® H-Serie

UPCH400/4002

Ultra Camcart H-Serie

UPCH800/8002

UPCH1600/16002

Beheizte Ersatzturen NUR

als Austauschteile oder die

Nachrüstung nicht elektrischer Ultra Pan Carrier oder Ultra Camcarts

Hinweis: Alle Modelle, die auf 2" enden, sind 220V-Modele. Alle Anweisungen in thisem Benutzerhandbuch gesten für 110V- und 220-V-Modele.

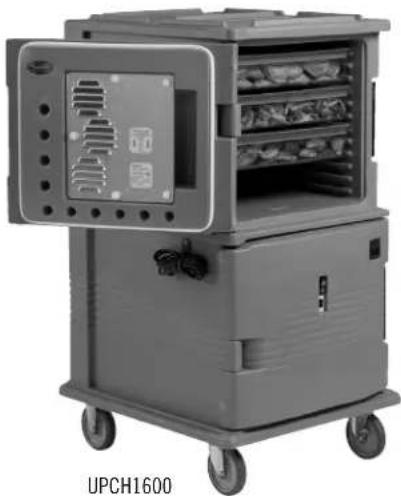

UPCH1600
UPCH16002

UPCH400UPCH4002

UPCH800 UPCH8002

CAMBRO

TRUSTED FOR GENERATIONS

CAMBRO U.S.A.

Herzlichen Glückwunsch zum Kauf Ihr's neuen elektrisch beheizten Ultra Pan Carriers oder Ultra Camcarts von Cambro! In dieser Benutzerhandbuch finden Sie eine schrittweise Anleitung für den Betrieb und die Instandhaltung Ihr's neuen isolierten Transporters. Falls Sie Fragen haben, wenden Sie sichitte an ihren ortlichen Cambro-Vertreter, besuchen Sie unserer Website www.cambro.com oder rufen Sie unseren Kundendienst unter der Nummer [phone] an. Internationaler Kundendienst:[phone].

II. Sicherheitshinweise

WICTIG: Vor Inbetriebnahmeitte alle Anweisungen aufmerksam durchlen und zur spateren Verwendung aufbewahren.

• Alle am Gerät angebrachten Warnhinweise beachten.
  Stromversorgung: nur wie auf dem Typenschild angegeben (Spannung, Phase, Frequenz).
• Nicht benutzen, wenn das Stromkabel zerfranst oder beschädigt ist.
  Gerat nur an eine vorschrifsmäßig geerdete Stromquelle anschlieben.
• Nur mit vom Hersteller zugelassenem Stromkabel und Ersatzteilen benutzen.
• Achtung! Das Gerät nicht in nassen oder feuchten Umgebungen benutzen.
• Achtung! Vor der Reinigung oder Wartung von der Stromversorgung trennen.
• Achtung! Heizplatte vor der Reinigung von der Stromversorgung trennen. Nur mit einem feuchten Tuch abwischen.
• Achtung! Achten Sie unbedingt daraufuf, dass die Heizvorrichtung und das Thermometer nicht Nass werden.
• Achting! Vor Entfern der Heizplatte aus der Tur das Stromkabel zieren.
• Achtung! Die innere Abdeckung der Heizplatte darauf nur von autorisierten Wartungstechnikern von Cambro oder ausgebildeten Servicetechnikern geöffnet werden.
• Bei normalem Betrieb die Nylonschrauben der Heizplatte von Zeit zu Zeit auf festen Sitz überprüfen.
• Betriebsprobleme, die nicht mit Hilfe der Angaben in dieser Benutzerhandbuch identifiziert oder behoben werden können, müssen von ausgebildeten Servicetechnikern repariert werden (Elektriker oder Techniker für Gastronomiegeräte).

HINWEIS: Für Wartungsarbeiten, kontaktieren Sieitte den Cambro Kundendienst unter [phone] DW 4118. Geräte, die sich unter Garantie befinden sollenn nur von einem autorisierten Wartungsmechaniker von Cambro gewartet werden.

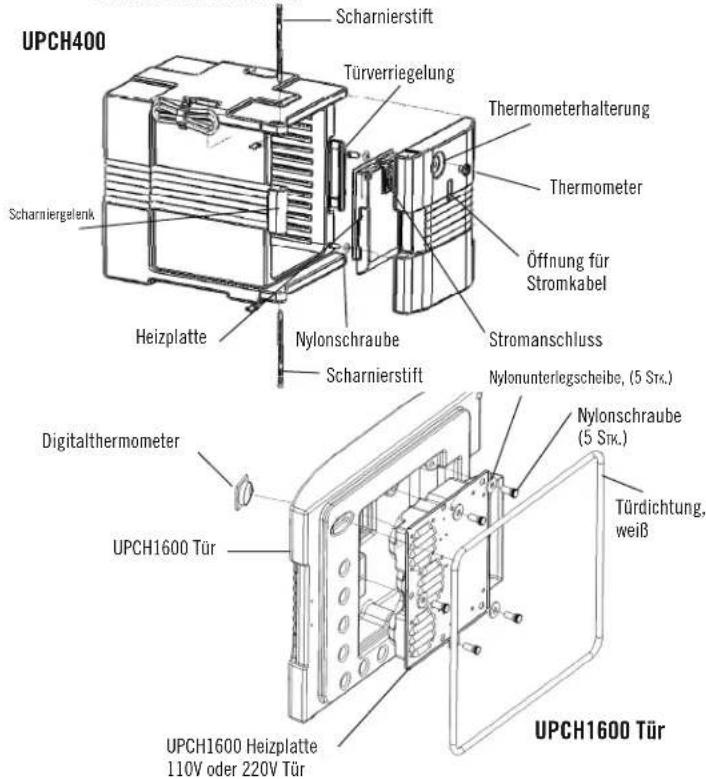

III. Gesamtansicht und Explosionszeichung

Alle UPCH400, UPCH800 und UPCH1600-Produkte werden im Werk fertig montiert. Keine weitere Montage erforderlich.

HINWEIS: Klebeband, Etiketten und Dokumente vor Inbetriebnahme aus den Innentächern entfern.

IV. Betriebsanleitung

HINWEIS: Die Thermoporte sind nur zur Aufbewährung bereits erhitzerter Speisen vorgehen. NIEMALS zum Erhitzen oder Aufwärmen von Speisen benutzen.

WARNING! Das Gerät nicht in nassen oder feuchten Umgebungen benutzen. Siehe auch Abschnitt II für Sicherheits- und Warnhinweise.

1. Den Informationen auf der Heizplatte entsprechend an die Stromversorgung anschließen: 100-120 V~ (UPCH400/800/1600) oder 200-230V~ (UPCH4002/8002/16002), 50/60 Hz. Das Produktetikett auf der Heizplatte an der Innenseite der Tur enthalt die Angaben zur Stromversorgung an (siehe Beispiele unter).
2. An den Modellen UPCH400 und UPCH800 zeigt eine rote Lampe an der Vorderseite der Heiztür an, dass der Schrank mit Strom versorgt wird. Es gibt keinen Netzschalter; das Gerät schaltet sich bei Anschluss an die Stromversorgung automatisch ein. Am Modell UPCH1600 wird der Strom mit dem Netzschalter an der Vorderseite der Heiztür angeschaltet, der in AN-Stellung rot leuchtet. Eine gelbe Lampe am gleichen Schalter leuchtet, wenn die Heizplatte eingeschaltet ist. Diese Lampe leuchtet bis die Heizplatte die im Werk voreingestellte Solittemperatur erreicht hat, und erlischt danach. HINWEIS - die Heizplatte schaltet sich bei Betrieb je nach Notwendigkeit ein und aus, um die
   Solltemperatur beizubehalten.
3. Vor dem Beladen mit freißen Speisen die leeren Fächer bei geschlossenen Turen 45 Minuten aufheizen. Wenn das Thermometer in der Tur 65°C anzeigt, die Speise-schalen in den Carrier oder Cart einschieben und die Tur(en) fest schlieben. HINWEIS: Kalte Metalschalen oder Bleche vor dem Aufschieben auf die Kunststoffschienen auf 121.1°C aufheizen.
4. Beim Transport des Carriers/Carts mit freißen Speisen, das/die Stromkabelziehen und mit dem Kabelgurt an der Seite des Carriers oder Carts vor dem Transport befestigen. Wärmeisolierte Transporter halten Speisen über 4 Stunden mit gezogenem Kabel warm*.
5. Falls notwendig, die Belüftungsklappe in der Tür öffnen, um Feuchtigkeit/Dampf abzulassen (nur in Türen der Modelle UPCH400 und UPCH800). Die Klappe fest greifen und bis zum Klick nach außenziehen. Um die Öffnung zu schlieben, die Klappe bis zum Klichen herunterrücken. Die Modelle der Serie UPCH1600 haben eine eingebaute passive Belüftung.

*Basierend auf einem Test mit 10 cm tiefen H-Schalen mit GripLids, die mit ca. 14 Litern 88 °C heiBem Wasser gefüllt wurden und bei geschlossener Tur aufbewahr wurden. Die Wassertemperatur sank in 4 Stunden auf 84 °C.

Anweisungen zum Zurücksätzen von UPCH-Heizungen

Anleitung: Dieses Dokument gilt nur für Turheizungen, die mit einem manuell zusätzsetzbaren Überhitzungsthermostat ausgestattet sind. Bei Turheizungen mit dieser Funktion ist an der Rückseite des Turheizungsgehauses ein Zugangsloch angebracht, das mit dem Aufdruck „RESET" etikettiert ist.

HINWEIS: Der normale Betrieb der Turheizung wird durch einen automatischen „Temperaturregler" kontrolliert. Bei Ausfall des Temperaturreglers kann die Temperatur im Innern des Cambro Produkts auf Temperaturen ansteigen, die für Kunststoff zu hei sind. In den Heizungskreis ist ein manuell zusücksetzbares Überhitzungsthermostat eingebaut, das auf 90,6°C eingestellt ist. Dieses Gerät unterbricht die Stromzufuhr zur Heizung in der Warmhalteeinheit und schaltet erst wieder auf Normalbetrieb, wenn die Temperatur unter 85°C abgesunden ist und der Knopf am Überhitzungsthermostat gedrück wird. Weitere Faktoren können dazu führen, dass das Überhitzungsthermostat abschaltet, wie z.B. Ventilatorausfall oder wenn Speisen in das Fach gestellt werden, die heißer als 87,8°C sind.

VORSICHT: Stromschlaggefahr!

Vor dem Versuch, das Überhitzungsthermostat zurückzusetzen, das Netzkabel der Heizung aus der Netzsteckdoseziehen. Zum Zurücksetzen des Reset-Knopfes nur Hilfsmittel verwenden, die nicht aus Metall bestehen. Die Thermostat auf keinen Fall umgeben oder umbauen.

1. Netzkabel aus der Wandsteckdose bzw. Stromversorgung ziehen und das andere Ende aus der Vorderseite der Heizung abziehen.
2. Die Tur des Cambro Produkts offen und die Hezung gut festhalten, während die 5 Nylonschrauben mit Unterlegscheiben, die die Hezung an der Turinnenfläche festhalten, entfern't werden. Dies kann auch nach dem Abbauen der Tur vom Cambro Produkt erfolgen oder indem eine weitere Person die Hezung für Sie festhalt.
3. Nachdem die Hezung mit dem Metalteil nach unter auf einer soliden Fläche abgelegt wurde, das keine runde, mit „RESET" beschrittete Loch im Gehäuse ausfindig machen. (U.U. ist nicht auf allen Einheiten ein mit „RESET" beschrittetes Etikett zu finden.)

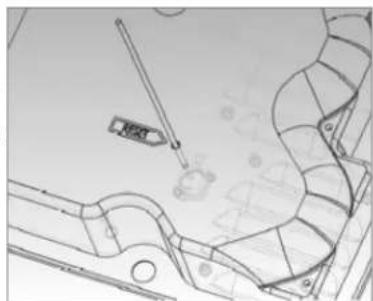

4. Einen Gegenstand mit keinem rundem Durchmesser (z.B. einen Plastik-Ruhrhalm) in das Loch einfahren und den Knopf des Überhitzungsthermostat wie in der Abbildung unter dargestellt drücken.
5. Den Gegenstand, der zum Drucken des Knopfes verwendet wurde, entfern und die Heizung wieder an der Tur befestigen; hierzu die Schrauben mit den Unterlegscheiben wieder anbringen und festziehen.
6. Das Netzkabel an der Vordertur und dann an der Netzsteckdose bzw. Stromversorgung anschlieBen. Die Hezung (falls gewünscht) einschalten und sicherrstellen, dass sie sich auf die normale Temp

HINWEIS: Nach dem Zurücksetzen des Überhitzungsthermostatteitte sichereiten, dass alle Ventilatoren Funktionieren und dass die Temperatur nicht uber 85^ ansteigt. Falls die Ventilatoren nicht Funktionieren, wird das Überhitzungsthermostat erneut aktiviert, nachdem das Warmhaltegehause auf die entsprechende Temperatur erhitzt wurde. Falls die Fehlfunktion daraufuf zuruckzuführen ist, dass der Temperaturregler die Temperatur nicht auf 76,7^ begrenzt, wird das Überhitzungsthermostat erneut aktiviert, nachdem das Warmhaltegehause auf die entsprechende Temperatur erhitzt wurde. Falls die Hezung nach dem Drucken des Reset-Knopfes nicht Funktioniert, versuchen Sie diesen Vorgang erneut, oder, wenn die Hezung nach einiger Zeit wieder nicht Funktioniert, setzen Sie sich mit dem zuständigen Cambro-Vertreter in Verbindung. Versuchen Sie auf keinen Fall, die Thermostat zu umgeben.

V. Pflege und Wartung

A. Heizplatte und Tur

WARNING! Die Heizplatte vor Pflege oder Wartung vollständig abkühlen lessen.

WARNING! Nicht in Wasser eintauchen oder mit Wasser benetzen.

WARNING! Die Heizplatte vor der Reinigung von der geerdeten Stromversorgung und der Turt trennen.

1. Die fünf Nylonschrauben und Unterlegscheiben vorsichtig mit einer Hand losen und die Heizplatte besteht mit der anderen Hand festhalten. VORSICH! Beim Lösen der Nylonschrauben kann die Heizplatte herunterfallen, wenn sie nicht festgehalten wird. Die Tur kann auch abgenommen und mit der Vorderseite nach unter auf eine flache Oberfläche gelegt werden, um die Heizplatte zu entfernen. (Abschnitt VI)

2. Nach Entfernung der Heizplatte aus der Tur die Facher und die Tur mit einem milden Geschirrspulmittel, heiBem Wasser und einem weichen Tuch reinigen.

3. Die Flächen mit heiBem, sauberem Wasser abspulen, um Spülmittelreste und Schmutz zu entfernen.

4. Vor dem Zusammenbau und Wiederergebrauch der Heizplatte alle Teile mit einem trockenen, sauberen Tuch vollständig abtrocknen.

5. Die Heizplatte vorsichtig in die Vertiefung der Innenseite der Tur wie gezeigt einlagen. Die Öffnung für das Stromkabel muss sich mit der rechteckigen Öffnung in der Turdecken.

6. Die Heizplatte mit Unterlegscheiben und Nylonschraubenwieder an der Turbefestigen. Die Nylonschraubenfest aber nicht zu fest anziehen. Keine Zange oder Werkzeuge benutzen. Bei Normalbetrieb die Nylonschrauben von Zeit zu Zeit auf festen Sitz überprüfen.

7. Den Zustand des Stromkabels und des Steckers regelmäßig überprüfen und Stromkabel auswechseln, wenn das Kabel beschadigt ist oder Steckerkontakte fehlen, verbogen oder beschädigt sind.

8. Falls die Tur zu Reinigungs- oder Wartungszwecken entfern wurde, gemäß den Anweisungen in Abschnitt VI wieder installieren.

B. Carrier-/Cart-Rahmen

1. Mit einem milden Geschirrspulmittel, freiem Wasser und einem weichen Tuch reinigen. KEINE Reinigungsmittel benutzen, die Ammoniak oder Bleichmittel enthalten.
2. Die Innen- und Außenflächen mit einem weichen Tuch oder einer weichen Bürste reinigen. KEINE Stahlwolle oder aggressive Scheuermittel oder harte Bürsten verwenden
3. Die Flächen mit warmem bis weiß Wasser abspulen, um Spülmittel und Schmutz zu entfern.
4. Dichtungen in einen Behälter oder ein Waschbecken mit freiem Wasser und Geschirrspulmittel legen, mit einem weichen Tuch oder einer weichen Bürste reinigen und mit einem weichen Tuch abtrocknen.
5. Carrier bzw. Cart an der Luft trocknen halten und die Innenflächen mit einem sauberen, trockenen, weichen Tuch trocknen.

C. Rollen

Die Rollen sollen nach jeder Reinigung gewartet werden.

1. Die Laufringe der Rollen mit Lubriplate #930-AA, Keystone #84EPXLT oder einem gleichwertigen universellen Schmierfett schmieren. Das Schmierfett mit einer Fettprese mit einem Nadelapter oder einem Schlauchapplikator wie Sta-lube Moly-graph Assembly Lube (Abb.6) auftragen. Diese Teile sind in einschlagigen KFZ-Werkstätten erhältlich.

2. Die Nabe mit einem Leichtöl wie WD-40 schmieren (Abb. 7). Laufrollen auf Beschädigungen überprüfen, Bewegung und Drehfähigkeit der Laufrollen prufen beforen der Transporter wieder in Betrieb genommen wird.

D. Belüftungskappe und Bolzen (NUR für Modelle UPCH400/UPCH800) Demontage:

1. Die Belüftungskappe in die geschlossene Stellung herunterträcken.
2. Von der Unter- oder Innenseite der Abdeckung oder Tur aus den Bolzen gegen den Uhrzeigersinn offen Die Kappe bzw an der Auinseite der Tur festhalten, damit sie sich nicht mitdreht.
3. Wenn der Bolzen von der Kappe getrennt ist, die Kappe vollständig aus der Belüftungsöffnung herausziehen.
4. In warmes Wasser mit einem milden Geschirrspulmittel einweichen und/oder reinigen und lufttrocknen oder mit einem weichen Tuch abtrocknen.

Montage:

1. Die Kappe von oben oder von der Außenfläche der Abdeckung oder Tur in die Belütfungsöffnung bis zum Anschlag in die Öffnung drücken (nichtbelüftende Stellung).
2. Von der Unter- oder Innenseite der Abdeckung oder Tur den Bolzen im Uhrzeigersinn einschrauben. Die Kappe bzw. ggf. an der AuBenseite der Tur festhalten, damit sie sich nicht mitdreht. Wenn beide Teile vollständig verbunden sind, nicht weiterdrehen. Nicht zu fest anziehen.

VI. Installation der elektrisch beheizten Turen der H-Serie

(Zum Ausweischn vorhandener Heizturen der H-Serie oder die Aufrüstung nicht elektrischer Modelle UPC400, UPC800, UPC1600 auf elektrische Modelle UPCH400, UPCH800 oder UPCH1600).

Vor dem Wechsel/der Installation überprüfen, dass folgende Teile vorhanden sind:

1 Tur mit Heizplatte

HINWEIS: Diese Turen sind für das Oberteil ODER das Unterteil des Schranks konzipiert und sind nicht miteinander austauschbar. Vergewissern Sie sich vor der Installation, dass Sie das korrekte Modell haben. Auf der Innenseite der Turi auf dem Scharnierergelenk ist das Wort TOP DOOR (oben) oder BOTTOM DOOR (unter) eingeprägt. Die Modell- und Seriennummer der Heizplatte sind auf dem Typenschild der Heizplatte angegeben.

1 abnehmbares Stromkabel (110V oder 220V, je nach Modell).
- 1 Kabelgurt und je 1 Schraube und Unterlegscheibe und Positionsschablone.

Erforderliche Werkzeuge - (#2) Kreuzschraubendreher für den Kabelgurt.

Abb.1 Abb.2 Abb.3 Abb.4

Abb. 5 Abb. 6a Abb. 6b Abb. 7a
Abb. 7b Abb. 8a Abb. 8b

1. Den Schrank oder Carrier mit der Tür/den Türen nach oben auf den Rücken legen. Scharnierclip(s) finden und entfernen. An eintürigen Modellen des UPC400 befindet sich ein Clip oben und ein zweites unten an den Scharniergelenken (Abb. 1). An den Modellen UPC800/UPCH800 und UPC1600/UPCH1600 befindet jeweils oben an der oberen Tür und unten an der unteren Tü ein Scharnierstift, und jeweils ein Drehzapfen halten an der oberen Tür und oben an der unteren Tü.
2. Die Tur vor- und zurückdrehen und die Scharnierstiffe damit Herausziehen (Abb. 2). Drehzapfen ebenfalls entfern. Achtung! Die Tur festhalten bis sie lose ist und abgenommen werden kann.
3. Die Tür vom Gehäuse abnehmer (Abb. 3). Sie sitzt unter Umständen ziemlich fest und es erforderdt eine Kraft, um sie zu offen.
4. Die neue Tur wie auf der Abbildung dargestellt aufsetzen (Abb. 4) und die Scharniergelenke ausrichten.
5. Die Stifte in die Scharnierlocher einschieben und die Bohrlocher des Gehäuses mit den Bohrlochem der Tur ausrichten (Abb. 5). Die Tur sowieit wie notwendig justieren bis sich alle Stifte einschieben setzen. Für Modelle UPC800/UPCH800 und UPC1600/UPCH1600, im nachsten Schritt die Drehzapfen in die Scharnierlocher einschieben. Die Tur muss dazu ggf. entsprechend positioniert oder gedreht werden, damit alle Stifte vollständig eingeschoben werden können.
6. Wenn die Stifte vollständig eingeschoben sind und die Rille zwischen der Tur und dem Gehäuse sightbar ist (Abb. 6a), das U-formige Ende des Scharnierclips in die Rille des Stifts einschnappen. Die Tur so drehen, dass das V-formige Ende über die eingegossene Rippe direkt hinter dem Scharnierloch in Richtung des Aufnahmebereichs der Speisen (Abb. 6b) gestrückt werden kann. Diese Schritt am oberen und unteren Scharnier der Tur ausfuhren.
7. Die mitgelieferte Schablone dazu benutzten, die Anbringungsstelle für den Kabelgurt festzulegen, und den Kabelgurt mit der beigelegten Schraube und Unterlegscheibe befestigen (Abb. 7a und 7b).
8. Das abnehmbare Kabel anschließen (Abb. 8a) und überschüssige Länge im Kabelgurt sichern (Abb. 8b).

VII. Fehlerbehebung

Achtung! Verletzungsgefahr durch elektrische Spannung — Vor der planmäßigen Wartung von der Stromquelle trennen. Betriebsprobleme, die mithilfe theseis Handbuchs nicht identifiziert oder behoben werden konnen, müssen von ausgebildeten Servicetechnikern repariert werden (Elektriker oder Techniker für Gastronomiegeräte). Unter der inneren Abdeckung der Heizplatte befinden sich keine Teile, die vom Benutzer zu warten sind. Die innere Abdeckung der Heizplatte darf nur von ausgebildeten Servicetechnikern geöffnet werden.

Problem Mögliche	Ursachen Mögliche Lösungen
Gerät ist angeschlossen, heizt jedoch nicht.	Keine oder unzureichende Stromversorgung.Stromkabel ist nicht fest mit der Stromquelle oder der Heizplatte verbunden.Defektes Stromkabel.Defekte Heizplatte.	Überprüfen Sie die Stromversorgung zum Gerät.Sie sollte den auf dem Typenschild angegebenen Anforderungen entsprechen.Beide Enden des Stromkabels müssen fest angeschlossen sein.Beschädigte Stromkabel immer mit autorisierten Stromkabeln ersetzen.Heizplatte auswechseln.
Gerät lauft über eine Stunde, ohne die Mindesttemperatur von 64℃ zu er-reichen.	Tür nicht vollständig geschlossen o.Dichtung feht.Defektes Stromkabel verursacht Ungleichmäßige Stromversorgung.Thermometer ist defekt oder Funktioniert nicht richtig.Heizplatte fehlerhaft.	Sicherstellen, dass die Tür vollständig geschlossen und die Dichtung am Platz ist.Kleine Spalte sind OK und beeinträchtigen die Leistung nicht.Beschädigte Stromkabel immer mit autorisierten Stromkabeln ersetzen.Temperatur in der Mitte des Schranks mit einem validierten Thermometer messen.Gebläse auf Blockierungen prüfen. Wenn keine gefunden werden, die Heizplatte auswechseln.
Anhaltender Geruch im Gehäuseinnern.	Erstmaliges Einschalten der Einheit.Zu lange im Fach gelassene Speisen.	Beim erstmaligen Einschalten die Einheit 1 Stunde lang mit geöffneter Türk betreiben, um das Fach zu lüssen.Eine Schale mit Wasser und Backsoda (Natriumbicarbonat) in das Fach stellen und die Heizung 1 Stunde lang einschalten.Wenn der Geruch weiter bestehen bleibt, setzen Sie sichitte mit dem Cambro Kundendienst, Rufnummer [phone].

VIII. Ersatzteile

Auf unserer Website www.cambro.com finds Sie eine vollständige Beste der notwendigen Ersatzteile. Zur Lieferung der wichtigen Ersatzteile ist die Modellnummer des Cambro Cart oder Carrier und/oder der Heizplatte erforderlich. Die Modellnummer befindet sich in der Innenseite der Tur oder ist in den Boden des Gehäuses eingepragt. Jede Heizplatte ist mit einer Seriennummer und Modellnummer gekennzeichnet.

BESTELLUNG VON ERSATZTEILEN:

Telefonisch beim Cambro Kundendienst unter der Nummer [phone] oder
Per Fax: [phone] oder
- Telefonisch beim Ihrhem örtlichen Cambro-Vertreter oder Vertriebshandlör

IX. Cambro Garantie Und Produktthaftpflicht

BESCHRANKTE ERSTKÄUFERGARANTIE FÜR ELEKTRISCHE GERÄTE

Cambro Manufacturing garantiert für den Zeitraum von einem (1) Jahr nach Auslieferung durch einem autorisierten CAMBRO Vertriebshandler, dass neue Produkte frei von Material- und Verarbeitungsschäden sind.

These Garantie unterliegt folgenden Bedingungen und Einschränkungen:

1. These Garantie beschränkt sich auf Produkt(e), die von Cambro Manufacturing an Erstbenutzer in dem US-amerikanischen Kontinent und Kanada verkauft wurden. Für internationale Garantieansprüche, kontaktieren Sieitte ihren ortlichen Cambro-Vertreter.
2. Die Haftpflicht von Cambro Manufacturing beschränkt sich auf die Reparatur oder den Austausch von Teilen, die als defekt befinden werden. Die Kosten für Teile und Arbeitsaufwand für vorbeugende Wartung und Reinigung sind von dieser Garantie nicht gedeckt
3. Cambro Manufacturing übernimmt die normalen Kosten für Reparaturen oder den Austausch eines garantierten Teils, die in einem Radius von 80 Kilometern von einer autorisierten Servicestelle durchgeführt werden. Zeit und Fahrkosten für mehr als 80 Kilometer tragdt die Person oder Firma, die die Leistung anfordert. Alle Reparatur-und/oder Wartungsarbeiten an den garantierten Geräten werden während der normalen Arbeitszeiten ausgeführ. Überstunden werden dem Käufer berechnet und sind NICTV on dioser Garantie gedeckt.
4. Kosten durch Verzögerungen oder Betriebsinschrankungen, die den Zugang des Wartungstechnikers zum Gerät oder die Ausführung der Arbeitsverhindern sind NICHT Bestandteil dieser Garantie. Dies gilt auch für Institutionen, Strafvollzugsanstalten, Militär- und Marineanlagen.
5. Cambro Manufacturing übernimmt keine Verantwortung oder Haftpflicht für Produktschäden, die durch falsche Behandlung, Missbrauch, falsche Anwendung, falschen Gebrauch, Kontakt mit korrosiven Chemikalien, Flut, Feuer oder andere natürliche Ereignisse, oder aufgrund Modifizierungen durch unautorisiertes Personal entstehen oder deren Seriennummern geändert wurden oder fehlen.
6. Cambro Manufacturing gibt keine Empfehlung bzw. Autorisierung für den Gebrauch der Produkte in nichtkommersiellen Anwendungen, insbesondere für den Heimgebrauch. Der Gebrauch oder die Installation jeglicher Produkte in nichtkommersiellen Anwendungen macht alle ausdrücklichen und stillschweigendem Garantien ungültig, einschieblich der Gewährleistung der MARKTGÄNGIGKEIT und TAUGLICHKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, einschieblich jeglicher Verantwortlichkeit für Schäden, Kosten und Rechtsstreitigkeiten, die durch den Gebrauch oder die Installation von Produkt(en) in einer nichtkommersiellen Umgebung verursacht werden.
7. Justierungen wie Kalibrierungen, Nivelierung, Befestigungen oder das Anschlieben von Versorgungsleitungen, die normalerweise Teil der Originalinstallation sind, liegen in der Verantwortung des Verkaufers oder Installateurs und nicht in der Verantwortung von Cambro Manufacturing. Falsche Installation umfasst insbesondere den Gebrauch unzulänglicher elektrischer Kabel und/oder die Versorgung mit unzulänglicher oder falscher Spannung.
8. Ersatzteil(e), die im Außendienst NUR von autorisierten CAMBRO-Wartungstechnikern installiert werden, sind über die Dauer der Gerätegarantie oder 90 Tage ab dem Installationsdatum - je nachdem, welches zuerst eintritt - garantiert. Die Garantie gilt nur für Teilekosten und umfasst keine Fracht- und Arbeitskosten.
9. These Garantie ist das alleinige und exklusive Rechtsmittel gegen Cambro Manufacturing in Beziehung auf das Produkt, ob aufgrund eines Vertrages, unleraubter Handlung oder einer anderen Anspruchsgrundlage und entstehend aus Gewährleistungen und Zusicherungen, Anweisungen, Installationen oder Defekten aus jeglichen Grund. Cambro Manufacturing übernimmt keine Haftung gemäß jeglicher Rechtsauffassung, für entgangenen Gebrauch, Umsatz oder Gewinn oder substituierten Gebrauch oder Leistung sowie für beilüfige, indirekte, spezielle oder Folgeschäden oder alle anderen Verluste oder Kosten ähnlicher Art.
10. DIESE GEWAHRLEISTUNGEN UND ZUSICHERUNGEN UND HIERIN FESTGELEGTEN BESTIMMUNGEN SIND EXKLUSIV UND TRETEN AN DIE STILLE ALLER AnderEN GARANTIEN UND HAFTPFLICHTEN, INSBESONSERE ANDERER AUSDRUCKlicher ODER STILLSCHWEIGENDER GARANTIEN, INKLUSIVE MARKTGANGIGKEIT UND EIGNUNG FÜR EINEN BESTIMTMEN VERWENDUNGSDZECK, UND STELLT DIE EINZIG GARANTIE VON CAMBRO MANUFACTURING HINSICHLICH DER PRODUKTE DAR.

RÜCKNAHMEGARANTIE: Cambro Manufacturing Produkte)dürfen nicht ohne vorherige schriftliche Werkauthorisierung (RMA) zurückgegeben werden. Die Rücknahmegebührt beträgt 15% plus Kosten der Instandsetzung des Gerätes.Keine Rücknahmen nach 90 Tagen ab Rechnungsdatum. Elektrische Rückgabekomponenten werden vor Gewährung von Kredit geprüft. Elektrische Komponenten, die vom Bedienungspersonal oder einem unauthorisierten Wartungstechniker installiert wurden, werden nicht gegen Kredit zurückgenommen.
