BEDIENUNGSANLEITUNG YT-83032 Yato
NL ELECTRONISCHE GELIJKRICHTER
GR HΛΕΚΤΡΟΝΙΚΟΣ ΑΝΤΙΣΤΡΟΦΕΑΣ
YT-83032
Bedienungsanleitung durchgelesen
Nennspannung zum Laden
Kapazität der Batterie
Art des Akkumulators
Вид аккумулятора
Вид акумулятора
Akumuliatoriaus tipas
Akumulatora veids
Typ akumulátoru
Druh akumulátora
Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoff e, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.
Das Ladegerät ist ein Gerät zum Aufladen verschiedenartiger Akkumulatoren. Das Ladegerät wandelt den im Elektroenergienetz vorhandenen Strom und Spannung um, und zwar in solche Strom- und Spannungswerte, die es ermöglichen, den Akkumulator sicher aufzuladen. Durch das Laden ist der Funktionsbetrieb des Akkumulators leichter zu gewährleisten, wodurch auch deutlich der Nutzungszeitraum des Akkumulators verlängert wird. Das Ladegerät besitzt eine Kurzschlusssicherung sowie einen Schutz gegen Überladung des Akkumulators. Ein richtiger, zuverlässiger und sicherer Funktionsbetrieb des Gerätes ist von der richtigen Nutzung abhängig, deshalb:
Vor Beginn der Arbeiten mit diesem Gerät muss man die gesamte Anleitung durchlesen und sie einhalten.
Für sämtliche Schäden und Verletzungen, die im Ergebnis der Nichteinhaltung von Sicherheitsvorschriften und Empfehlungen der vorliegenden Anleitung entstanden, übernimmt der Lieferant keine Verantwortung.
Die im Gehäuse des Gerätes montierten Anzeigen sind keine Messgeräte nach dem Gesetzesrecht: "Gesetz über Messungen".
TECHNISCHE DATEN
| Parameter Maßeinheit Wert | ||
| Katalog Nr. YT-83032 | ||
| Netzspannung [V a.c.] 220 - 240 | ||
| Netzfrequenz [Hz] 50 - 60 | ||
| Nennstrom [A] 0,45 | ||
| Nennspannung beim Laden [V d.c.] 12 / 6 | ||
| Ladestrom (Spannungsbereich) [A] | 4 | |
| Kapazität des Akkumulators | [Ah] 5 - 120 | |
| Isolationsklasse | II | |
| Schutzgrad | IPX0 | |
| Gewicht | [kg] | 0,4 |
ALLGEMEINE SICHERHEITSBEDINGUNGEN
Das Gerät ist nicht für den Gebrauch durch Personen (darunter auch Kinder) mit verringerter physischer, gefühlsmäßiger oder geistiger Leistungsfähigkeit sowie auch durch Personen mit fehlender Erfahrung und Wissen bestimmt, höchstens dass sie kontrolliert werden bzw. in der Bedienung des Gerätes durch für ihre Sicherheit verantwortliche Personen geschult wurden. Es muss unbedingt überwacht werden, dass Kinder nicht mit dem Gerät spielen.
Das Ladegerät ist nur zum Laden von Säure- und Bleibatterien vorgesehen. Das Laden anderer Batterien kann zu einem elektrischen Stromschlag führen, der gesundheitsgefährdend und lebensbedrohlich ist.
Das Laden von Batterien, die nicht zum Nachladen vorgesehen sind, ist verboten!
Das Ladegerät muss während des Ladevorgangs ständig überwacht werden.
Während des Ladens muss sich die Batterie an einer gut belüfteten Stelle befinden; es wird empfohlen, die Batterie bei Zimmertemperatur zu laden.
Das Batterieladegerät ist für den Einsatz in Räumen bestimmt und es ist verboten, dass es der Feuchtigkeit, darunter auch atmosphärischen Niederschlägen, ausgesetzt wird.
Ladegeräte, welche die I. Klasse der elektrischen Isolation haben, müssen an Steckdosen mit einem Schutzleiter angeschlossen werden.
Beim Laden von Batterien, die sich in der Elektroanlage eines Autos befinden, muss man zuerst die Klemme des Ladegerätes an die Batterieklemme anschließen, die nicht mit dem Fahrzeuggestell verbunden ist. Erst danach wird die zweite Klemme des Ladegerätes an das Fahrzeuggestell angeschlossen, und zwar weitab von der Batterie und der Kraftstoffanlage. Anschließend wird der Stecker des Ladegerätes an die Steckdose der Stromver-
DE
sorgung angeschlossen.
Nach dem Aufladen muss man zuerst den Stecker des Ladegerätes aus der Steckdose der Stromversorgung ziehen und anschließend ist das Ladegerät abzuklemmen.
Das Ladegerät darf niemals hinterlassen werden, wenn es noch an das Stromversorgungsnetz angeschlossen ist. Der Stecker des Stromversorgungskabels muss also immer aus der Netzsteckdose gezogen werden.
Die Kennzeichnungen für die Polarität des Ladegerätes und der Batterie sind stets zu beachten. Vor dem Laden der Batterie muss man sich mit der vom Batteriehersteller beigefügten Anleitung vertraut machen und sie einhalten.
Die Batterie und das Ladegerät sind immer auf eine ebene, flache und harte Oberfläche zu stellen. Die Batterie nicht umkippen.
Vor dem Anschließen des Steckers des Stromversorgungskabels vom Batterieladegerät muss man sich davon überzeugen, ob die Parameter des Stromversorgungsnetzes den auf dem Firmenschild des Ladegerätes sichtbaren Parametern entsprechen.
Das Ladegerät ist möglichst weitab von der Batterie anzuordnen, und zwar so weit es die Verbindungsleitungen mit den Klemmen ermöglichen. Dabei dürfen die Kabel nicht übermäßig gespannt werden. Ebenso darf man das Ladegerät nicht auf und auch nicht direkt über der zu ladenden Batterie aufstellen. Die beim Laden der Batterie erzeugten Dämpfe können eine Korrosion der Elemente innerhalb des Ladegerätes hervorrufen, was letzendlich zu seiner Beschädigung führen kann.
Nicht rauchen und sich nicht mit Feuer der Batterie nähern.
Die Klemmen des Batterieladegerätes sind nicht zu berühren, wenn es an das Stromversorgungsnetz angeschlossen ist.
Während des Ladevorgangs der Batterie darf der Motor nicht gestartet werden.
Vor jedem Gebrauch ist der Zustand des Ladegerätes zu überprüfen, darunter des Stromversorgungskabels und der Leitungen zum Laden. Wenn irgendwelche Mängel bemerkt werden, ist dieses Ladegerät nicht zu verwenden. Die beschädigten Kabel und Leitungen müssen in einem Fachbetrieb gegen neue ausgetauscht werden.
Vor Beginn der Wartungsarbeiten am Ladegerät muss man sich davon überzeugen, dass der Stecker der Stromversorgungsleitung von der Netzsteckdose getrennt wurde.
Das Batterieladegerät ist an einem für unbeteiligte Personen, besonders Kinder, unzugänglichen Ort aufzubewahren. Während des Funktionsbetriebes muss man auch darauf achten, dass das Ladegerät sich an einem für unbeteiligte Personen, besonders Kinder, unzugänglichen Ort befi ndet.
Ebenso muss man sich vor dem Anschließen der Klemmen des Ladegerätes davon überzeugen, dass die Batterieklemmen sauber sind und keine Korrosionsspuren aufweisen. Man muss dabei den möglichst besten elektrischen Kontakt zwischen der Batterieklemme und der Klemme des Ladegerätes absichern.
Niemals eine gefrorene Batterie laden! Vor dem Laden ist die Batterie an eine Stelle zu tragen, wo ein völliges Auftauen des Elektrolyten möglich ist. Um das Auftauen zu beschleunigen, darf die Batterie nicht erhitzt werden.
Ein Ausfluß der Flüssigkeit aus der Batterie darf nicht zugelassen werden. Das Ausfließen der Flüssigkeit auf das Ladegerät kann zum Kurzschluss und in Folge dessen zu einem ge-
DE
sundheitsgefährdenden und lebensbedrohlichen elektrischen Stromschlag führen. BEDIENUNG DES LADEGERÄTES
Vorbereitung des Akkumulators zum Laden
Zunächst muss man sich mit der, zusammen mit dem Akku, angelieferten Anleitung zum Laden vertraut machen und sie einhalten. In den Säure-Blei-Akkus des sog. „nassen Typs“ muss man den Pegelstand des Elektrolyten überprüfen und eventuell ihn mit destilliertem Wasser bis zu dem in der Dokumentation des Akkumulators definierten Niveau nachfüllen. Beim Nachfüllen des Elektrolyten muss man sich genau nach den in der Dokumentation des Akkumulators enthaltenen Empfehlungen richten.
YT-83016
Das Ladegerät dient nur zum Laden der Säure-Blei-Akkumulatoren (der sog „nassen“, Gelatineakkus und AGM).

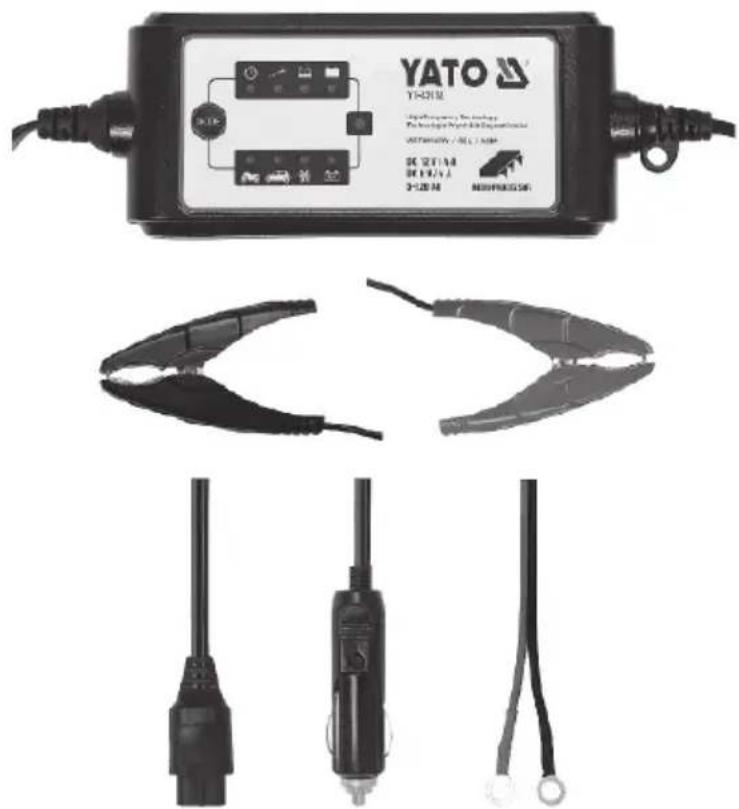

Das Ladegerät wurde mit austauschbaren Verbindungselementen ausgerüstet:
- Krokodilklemmen – die zum Laden der meisten Akkumulatoren dienen,
- ringförmige Kabelschuhe – die zum sicheren Anschrauben der Klemmen des Ladegerätes an die Klemmen der Akkumulatoren dienen,
- Buchse der Autoelektroanlage – dient zur Stromversorgung der mit einem entsprechenden Stecker ausgerüsteten Anlagen,
- Stecker der Autoelektrik – dient zum Laden des Akkumulators durch die Buchse der Autoelektroanlage oder die Aufrechterhaltung der Stromversorgung in der Autoelektroanlage nach dem Ausbau des Akkumulators. Vor Funktionsbeginn in dieser Betriebsart muss man sich mit der Dokumentation des jeweiligen Fahrzeuges vertraut machen.
Die gewählte Art der Klemmen ist mit der Buchse des Ladegerätes zu verbinden. Der Stecker der Klemmen sowie die Buchse des Ladegerätes sind mit einem Rasteranguss ausgerüstet, der eine korrekte Anschlussverbindung ermöglicht.
Beim Anschließen der Klemmen des Ladegerätes an die Klemmen des Akkumulators muss man sich davon überzeugen, dass die mit „+“ bezeichnete Klemme des Gleichrichters auch an die ebenso mit „+“ bezeichnete Klemme des Akkumulators und die mit „-“ bezeichnete Klemme des Ladegerätes an die ebenso mit „-“ gekennzeichnete Klemme des Akkumulators angeschlossen werden. Der Stecker der Stromversorgungsleitung ist an die Netzsteckdose anzuschließen. Für einen Moment leuchten alle Dioden auf dem Steuerpanel und danach sollte aber nur die Diode unter dem Symbol der Stromversorgung aufleuchten.
Mit dem Schalter „MODE“ wird die gewünschte Betriebsart eingestellt; die Wahl der Betriebsart wird durch das Aufleuchten der Diode unter dem entsprechenden Symbol bestätigt.
Hinweis! Vor der Wahl der Ladeparameter muss man die Hinweise des Herstellers des Akkumulators kennen lernen.
Symbol eines Motorrades – zum Laden von Akkumulatoren mit einer Kapazität von weniger als 40 Ah. Nennspannung 14,4 V; Nennstrom 2,0 A.
Symbol eines Autos - zum Laden von Akkumulatoren mit einer Kapazität von weniger als 160 Ah. Nennspannung 14,4 V; Nennstrom 8.0 A.
Symbol einer Schneeflocke – Diese Betriebsart wird zum Laden von Akkumulatoren bei niedrigen Temperaturen empfohlen, und zwar zum Laden bei einer Temperatur von unter +5 °C sowie zum Laden vieler AGM-Akkumulatoren. Nennspannung 14,4 V; Nennstrom 8,0 A. Die Anwendung dieser Betriebsart zum Nachladen der Akkus bei einer Temperatur von über +5°C wird nicht empfohlen. Symbol eines Schlüssels – Entschwefelung der Akkumulatoren. In dem Fall, wenn das Ladegerät entdeckt, dass die Nennspannung des Akkumulators niedriger als 10,5 V ist, beginnt der Versuch der Entschwefelung des Akkumulators. Die Spannung an den Klemmen des Akkumulators wird automatisch auf 17 V angehoben. Die Entschwefelung kann von 0,5 bis zu 2 Stunden dauern. Wenn nach dieser Zeit das Ladegerät erkennt, dass der Prozess nicht erfolgreich war, wird er unterbrochen und es leuchtet die Diode für eine Beschädigung auf – Symbol des Ausrufezeichens.
Symbol der Buchse der Autoelektroanlage – Betriebsart bei angeschlossener Buchse der Autoelektroanlage. Nennspannung 13,5 V; Nennstrom 5,0 A. Maximale Ausgangsleistung 72 W.
Erklärung der Kontrolllampenfunktion
Symbol der Stromversorgung – es leuchtet die Diode für den Anschluss des Ladegerätes an das Stromversorgungsnetz auf.
Symbol des Ausrufezeichens – es leuchtet die Diode für unkorrekten Funktionsbetrieb: Kurzschluss, falsche Polarisierung oder beschädigter Akkumulator
Symbol des Akkumulators (bis zur Hälfte gefüllt) – bedeutet den Ladeprozess des Akkumulators
Symbol des Akkumulators (voll gefüllt) – bedeutet dass der Akku voll aufgeladen ist.
Nach Beendigung des Ladeprozesses muss man zuerst den Stecker des Stromversorgungskabels von der Netzsteckdose trennen, und danach die Klemmen des Ladekabels abtrennen.
WARTUNG DES GERÄTES
Das Gerät erfordert keine besonderen Wartungsarbeiten. Das verschmutzte Gehäuse reinigt man mit einem weichen Tuch oder einem Druckluftstrom, dessen Druck nicht größer als 0,3 MPa ist.
Vor und nach jedem Gebrauch muss man den Zustand der Leitungsklemmen überprüfen. Sie müssen von allen Korrosionsspuren, die den Fluß des elektrischen Stroms stören könnten, gereinigt sein. Dabei sind Verschmutzungen der Klemmen mit dem Elektrolyten aus der Batterie zu vermeiden, da sonst der Korrosionsprozess beschleunigt wird.
Das Gerät ist an einem trockenen und kühlen Ort, der für unbeteiligte Personen, besonders Kinder, nicht zugänglich ist, aufzubewahren. Während der Lagerung muss man dafür sorgen, dass die elektrischen Kabel und Leitungen nicht beschädigt werden.
