BEDIENUNGSANLEITUNG MultiChef 5 Klarstein

MULTICHEF 4/5 INDUCTION + GAS

Kombi-Gaskochfeld Combi Gas Cooking Top Table de cuisson à gaz combinée Cocina de gas combinada Fornello a gas combinato

10045666 10045667 1045668 10045669

COOKINGCO KINGCOOKIN KINGCOOKIN COOKINGCO KINGCOOKIN KINGCOOKIN KINGCOOKIN

KLARSTEIN

www.klarstein.com

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Gerätebeschreibung 8

Inbetriebnahme und Bedienung 9

Induktionskochfeld 10

Gaskochfeld 16

Reinigung und Pflege 18

Fehlerbehebung 20

Installation 21

Demontage 27

Gastechnische Spezifikationen 28

EU-Produktdatenblatt 32

EU-Produktdatenblatt 33

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 34

Hinweise zur Entsorgung 36

Lesen Sie sich die Bedienungsanleitung vor der Installation und Verwendung des Geräts aufmerksam durch.

Bewahren Sie die Bedienungsanleitung für den zukünftigen Gebrauch auf. Sollten Sie das Gerät an eine andere Person weitergeben, achten Sie darauf, dass die Bedienungsanleitung ebenfalls an den neuen Besitzer weitergegeben wird..

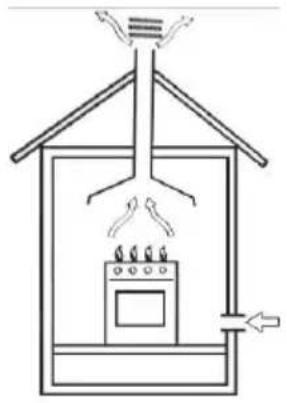

• Dieses Gerät muss gemäß der geltenden Bestimmungen in einem gut belüfteten Raum installiert werden.
• Stellen Sie vor der Geräteinstallation sicher, dass die Gas- und Stromversorgung den Angaben auf dem Typenschild des Geräts entspricht.
• Wenn das Gerät in Seefahrzeugen oder Wohnwägen installiert wird, sollte es keinesfalls als Raumlufttheizer verwendet werden.
  • Die Gasleitung und das Netzstromkabel müssen so installiert werden, dass Sie keine Geräteteile berühren.
• Dieses Gerät sollte von einem hierfür qualifizierten Techniker oder Installateur installiert werden.
  • Die Anpassungsbedingungen für dieses Gerät sind auf dem Typenschild des Geräts ausgewiesen.
• Entfernen Sie vor der Verwendung des Geräts alle Verpackungsteile.
• Überprüfen Sie das Gerät nach dem Auspacken auf eventuelle Transportschäden und vergewissern Sie sich, dass das Netzstromkabel nicht beschädigt ist. Sollten Sie Schäden feststellen, kontaktieren Sie den Kundendienst, bevor Sie das Gerät einbauen.

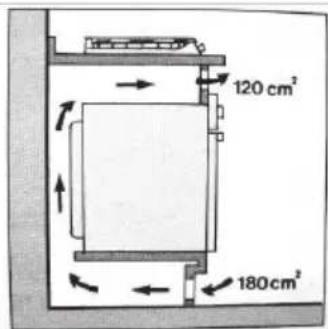

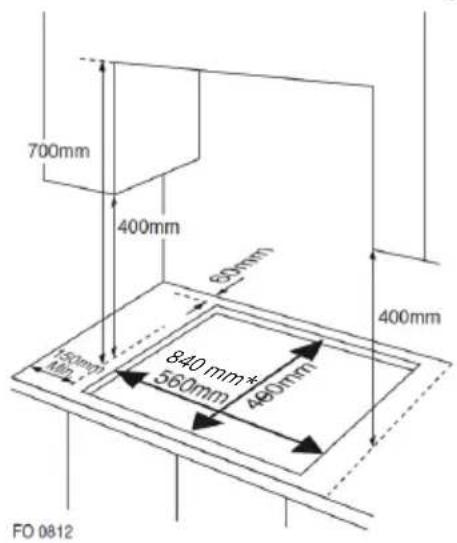

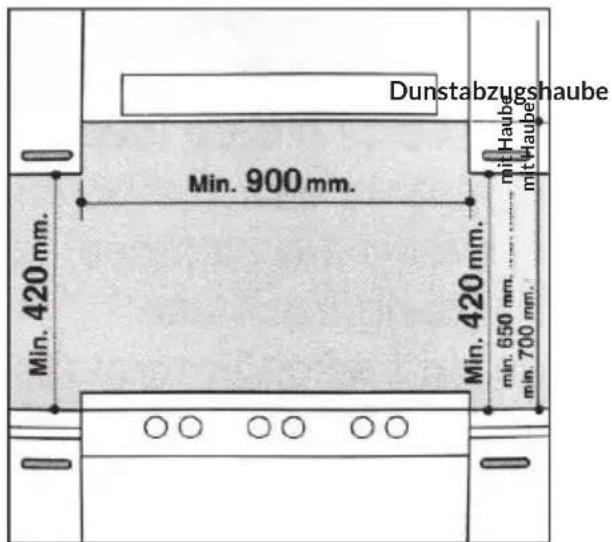

  • Die das Gerät umgebenden Materialien und Möbel sollten einer Minimaltemperatur von 85 °C oberhalb der Raumtemperatur, in welchem sich das Gerät befindet, standhalten können.
• Sollte die Flamme des Gasherdes versehentlich ausgelöscht werden, schalten Sie Brennerregelung ausgedreht werden und der Brenner sollte innerhalb der nächsten Minute nicht eingeschaltet werden.
• Die Verwendung eines Gasherdes führt in dem Raum, in welchem dieser installiert wird, zu Hitze und Dampf. Stellen Sie sicher, dass die Küche gut belüftet wird: lassen Sie natürliche Lüftungsöffnungen geöffnet oder installieren Sie eine mechanische Belüftungsvorrichtung (Dunstabzugshaube).
• Durch eine lang andauernde, intensive Nutzung des Geräts, kann eine zusätzliche Raumbelüftung, wie beispielsweise das Öffnen eines Fensters oder das Erhöhen der Ventilationsstufe der Dunstabzugshaube (falls vorhanden), notwendig werden.
• Erlauben Sie Kindern keinesfalls, in der Nähe oder mit dem Gerät zu spielen.
• Das Gerät wird während der Verwendung sehr heiß.
• Kinder sollten von dem Gerät ferngehalten werden, bis sich dieses abgekühlt hat..
• Dieses Gerät darf ausschließlich von Erwachsenen verwendet werden.

• Kinder könnten sich verletzen, indem Sie Pfannen oder Töpfe vom Gerät herunterziehen.

• Dieses Gerät darf nicht von Kindern oder Personen mit eingeschränkten, mentalen, psychischen oder physischen Fähigkeiten und/oder mangelnden Wissens oder Erfahrens verwendet werden, es sei denn, sie werden während der Verwendung von einer für sie verantwortlichen Person, welche eine sichere Verwendung gewährleisten kann, beaufsichtigt oder angeleitet.

• Nutzen Sie das Gerät ausschließlich zur Zubereitung von Lebensmitteln.
• Modifizieren Sie das Gerät keinesfalls. Die Brenner dürfen nicht in Verbindung mit einem externen Timer oder einem separaten Fernbedienungssystem verwendet werden.
• Die Verwendung eines Gasherdes führt in dem Raum, in welchem dieser installiert wird, zu Hitze und Dampf. Stellen Sie sicher, dass die Küche gut belüftet wird: lassen Sie natürliche Lüftungsöffnungen geöffnet oder installieren Sie eine mechanische Belüftungsvorrichtung (Dunstabzugshaube).
• Verwenden Sie das Gerät keinesfalls, wenn es mit Wasser in Berührung gekommen ist. Verwenden Sie das Gerät nicht mit nassen Händen.
• Die Heiz- und Kochoberflächen des Geräts werden während der Verwendung sehr heiß. Ergreifen Sie alle nötigen Sicherheitsvorkehrungen.
• Tragen Sie beim Kochen keine lange Kleidung und achten Sie darauf, das Geschirrhandtücher etc. nicht mit den Flammen in Berührung kommen, da diese Feuer fangen könnten.
• Lassen Sie das Gerät während des Kochens niemals unbeaufsichtigt.
• Instabile oder schiefe Pfannen sollten nicht verwendet werden, da diese durch Umfallen oder Auslaufen einen Unfall verursachen könnten.
• Verwenden oder lagern Sie keine leicht brennbaren Materialien in den Schränken in unmittelbarer Nähe zum Gerät.
• Leicht verderbliches Essen, Plastikobjekte und Gase können durch Hitze beeinträchtigt werden und sollten nicht ober- oder unterhalb des Geräts gelagert werden.
• Versprühen Sie in der Nähe des Geräts keine Gase, wenn es in Verwendung ist.
• Stellen Sie sicher, dass alle Knöpfe in der Position '●' sind, während das Gerät nicht verwendet wird.
• Dieses Gerät ist ausschließlich für das Kochen im Haushalt geeignet. Es darf nicht für kommerzielle oder industrielle Zwecke verwendet werden.
• Eine längere, intensive Nutzung des Geräts kann dazu führen, dass eine zusätzliche Belüftung, wie beispielsweise das Öffnen eines Fensters oder das Erhöhen der Belüftungsstufe einer Dunstabzugshaube (falls vorhanden), notwendig wird.
• Verwenden Sie hitzeresistente Topflappen oder Handschuhe, wenn Sie mit heißen Töpfen oder Pfannen hantieren.
• Achten Sie darauf, dass Topflappen oder Handschuhe nicht feucht oder nass werden, da dies dazu führen kann, dass das Material die Hitze schneller leitet, was zu Verbrennungen führen kann.

• Schalten Sie die Brenner erst ein, nachdem Sie Töpfe oder Pfannen darauf platziert haben. Erhitzen Sie keine leeren Töpfe oder Pfannen.

• Stellen Sie keine Behälter aus Plastik oder Aluminium auf das Gerät.

• Vergewissern Sie sich, dass bei der Verwendung von anderen elektrischen Geräten, deren Kabel nicht in Kontakt mit der Kochoberfläche kommt.
• Sollten Sie künstliche Organe, wie beispielsweise ein Kunstherz, haben, konsultieren Sie vor der Verwendung des Geräts einen Arzt.
• Verwenden Sie keine Küchentücher, Geschirrtücher oder ähnliche Materialien anstelle eines Topflappens. Diese Materialien können sich an einem Brenner leicht entzünden und einen Brand verursachen.
• Achten Sie bei der Verwendung von Glasgeschirr darauf, dass dieses für das Kochen auf der Herdplatte geeignet ist. Wenn die Glasoberfläche Risse bekommt, schalten Sie das Gerät aus, um Stromschläge zu vermeiden.
• Um die Verbrennungsgefahr und Brandgefahr zu minimieren und ein Überkochen der Lebensmittel zu verhindern, drehen Sie die Griffe der Töpfe/Pfannen zur Seite oder zur Mitte des Herdes, so dass diese sich nicht direkt über einem anderen Brenner befinden.
• Schalten Sie die Brenner immer aus, bevor Sie Töpfe vom Herd nehmen.
• Lassen Sie Lebensmittel, welche bei hoher Flamme frittiert werden, keinesfalls unbeaufsichtigt.
• Erhitzen Sie Öl und Fett immer langsam und beaufsichtigen Sie das Erhitzen.
• Lebensmittel, welche frittiert werden sollen, sollten so trocken wie möglich sein. Eis auf gefrorenen Lebensmitteln oder Feuchtigkeit auf frischen Lebensmittel kann dazu führen, dass das Fett Blasen bildet und über die Seiten der Pfanne spritzt.
• Versuchen Sie niemals, eine Pfanne mit heißem Fett zu bewegen, insbesondere keine Fritteusen. Warten Sie, bis sich das Fett komplett abgekühlt hat.

Sicherheit für die Kochzone

Dieses Handbuch und das Gerät selbst enthalten wichtige Sicherheitshinweise, die gelesen und stets beachtet werden müssen.

Dies ist das Warn-/Vorsichts-/Sicherheitssymbol, das die Sicherheit betrifft und vor möglichen Gefahren für Benutzer und andere Personen warnt.

Alle sicherheitsrelevanten Hinweise spezifizieren das potenzielle Risiko, auf das sie sich beziehen, und geben an, wie das Risiko von Verletzungen, Schäden und elektrischen Schlägen durch unsachgemäßen Gebrauch des Geräts verringert werden kann. Achten Sie auf die Einhaltung der folgenden Hinweise:

• Das Gerät muss vor der Installation vom Stromnetz getrennt werden.
• Installation und Wartung müssen von einem spezialisierten Techniker unter Beachtung der Anweisungen des Herstellers und der geltenden örtlichen Sicherheitsvorschriften durchgeführt werden. Reparieren oder ersetzen Sie keine Teile des Geräts, es sei denn, dies ist ausdrücklich in der Gebrauchsanweisung angegeben.
  • Das Gerät muss geerdet sein.
• Das Netzkabel muss lang genug sein, um das in den Schrank eingebaute Gerät mit dem Stromnetz zu verbinden.
• Damit die Installation den geltenden Sicherheitsvorschriften entspricht,

ist ein omnipolarer Schalter mit einem Mindestkontaktabstand von 3 mm erforderlich.

- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

- Ziehen Sie nicht am Stromkabel des Geräts.

• Die elektrischen Teile dürfen nach der Installation für den Benutzer nicht zugänglich sein.

- Das Gerät ist ausschließlich für den Hausgebrauch zum Garen von Speisen bestimmt. Eine andere Verwendung (z. B. zum Heizen von Räumen) ist nicht zulässig. Der Hersteller lehnt jede Haftung für unsachgemäßen Gebrauch oder falsche Einstellung der Bedienelemente ab.

- WARNUNG: Das Gerät und seine zugänglichen Teile werden während des Gebrauchs heiß. Achten Sie darauf, dass Sie die Heizelemente nicht berühren. Kinder unter 8 Jahren müssen ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

- Die zugänglichen Teile können während des Gebrauchs sehr heiß werden. Kinder müssen vom Gerät ferngehalten und beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Berühren Sie die Heizelemente des Geräts während und nach dem Gebrauch nicht. Lassen Sie das Gerät nicht mit Tüchern oder anderen brennbaren Materialien in Berührung kommen, bis alle Teile ausreichend abgekühlt sind.

- Legen Sie keine brennbaren Materialien auf oder in die Nähe des Geräts.

- Überhitzte Öle und Fette entzünden sich leicht. Seien Sie vorsichtig, wenn Sie fett- und ölhaltige Lebensmittel zubereiten.

- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigungs- und Wartungsarbeiten dürfen von Kindern nicht ohne Aufsicht durchgeführt werden.

- In dem Fach unter dem Gerät sollte ein Luftschalter oder Leistungsschalter (nicht im Lieferumfang enthalten) installiert sein.

- Wenn die Oberfläche Risse aufweist, schalten Sie das Gerät aus, um die Gefahr eines Stromschlags zu vermeiden.

- Das Gerät darf nicht mit einer externen Zeitschaltuhr oder einem separaten Fernbedienungssystem betrieben werden.

- WARNUNG: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen. Versuchen Sie NIEMALS, ein Feuer mit Wasser zu löschen, sondern schalten Sie das Gerät aus und decken Sie dann die Flamme z. B. mit einem Deckel oder einer Löschdecke ab.

- WARNUNG: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.

- Verwenden Sie keine Dampfreiniger.

- Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Kochfläche gelegt werden, da sie heiß werden können.

- Schalten Sie das Kochfeld nach dem Gebrauch mit dem Regler aus und verlassen Sie sich nicht auf den Pfannendetektor.

- Das Bratgut sollte so trocken wie möglich sein. Frost auf gefrorenen Lebensmitteln oder Feuchtigkeit auf frischen Lebensmitteln kann dazu führen, dass heißes Fett aufsteigt und über die Seiten der Pfanne läuft.

- Versuchen Sie niemals, eine Pfanne mit heißem Fett zu bewegen, insbesondere eine Fritteuse. Warten Sie, bis das Fett vollständig abgekühlt ist.

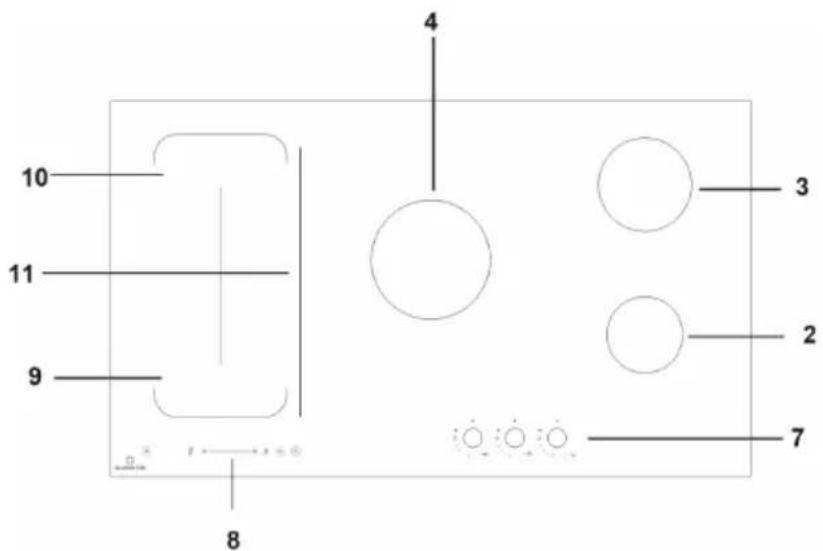

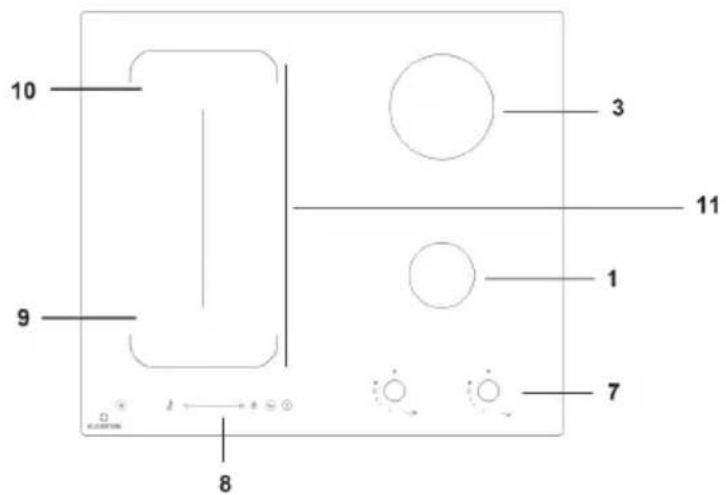

GERÄTEBESCHREIBUNG

10045666, 1045667

10 9 8 3 11 1 7

10045668, 1045669

6 5

10 11 9 4 3 2 7 8

1 Hilfsbrenner - 1,0 kW
2 Normalbrenner - 1,8 kW
3 Starkbrenner - 2,4 kW
4 Dreiringiger Wokbrenner - 3,4 kW
5 Elektrischer Zünder für Gasbrenner
6 Schutzvorrichtung
7 Bedienknöpfe für Gasbrenner
8 Bedienfeld für Induktionskochzone

9 Kochzone vorne links - ∅180mm - 1500 W/1800 W (Boost)
10 Kochzone hinten links - ∅180mm - 2000 W/2300 W (Boost)
11 Variozone - 2500 W/2800 W (Boost)

INBETRIEBNAHME UND BEDIENUNG

Die Position der entsprechenden Gasbrenner wird auf jedem Kontrollknopf angezeigt.

Gasbrenner

Die Brenner unterscheiden sich in Größe und Leistung. Wählen Sie den für den Durchmesser des verwendeten Kochgeschirrs am besten geeigneten Brenner. Der Brenner kann mit dem entsprechenden Drehknopf durch eine der folgenden Einstellungen reguliert werden

	Aus
	Hoch
	Niedrig

Gilt nur für Modelle, die mit einer Sicherheitsvorrichtung ausgestattet sind Der Knopf muss für circa 6 Sekunden gedrückt gehalten werden, bis sich die Flamme entzündet und aufgewärmt hat.

Gilt nur für Modelle, die mit einem Zünder ausgestattet sind

Zunächst muss der elektrische Zünder, auf welchem das Sternensymbol zu sehen ist, gedrückt werden. Drücken Sie anschließend zusätzlich den entsprechenden Knopf und drehen Sie diesen gegen den Uhrzeigersinn in die Position „Hoch“.

Entzünden eines Brenners

Drücken Sie den entsprechenden Knopf und drehen Sie diesen gegen den Uhrzeigersinn in die Position „Hoch. Halten Sie den Knopf gedrückt, bis sich der Brenner entzündet hat.

VORSICHT

Brand- und Explosionsgefahr! Wenn die Flamme versehentlich ausgeht, drehen Sie den Kontrollknopf in die Position „Aus“. Warten Sie mindestens eine Minute, bevor Sie den Brenner erneut entzünden.

So schalten Sie einen Brenner aus

Drehen Sie den Knopf im Uhrzeigersinn, bis er zum Anschlag kommt (er sollte auf der „●“-Einstellung stehen).

INDUKTIONSKOCHFELD

Hinweis: Die Kochzonen schalten sich nicht ein, wenn die darauf abgestellten Töpfe nicht über die richtige Größe verfügen. Verwenden Sie ausschließlich induktionsgeeignetes Kochgeschirr, welches das entsprechende Symbol trägt (siehe Abbildung unten). Stellen Sie den Topf auf die gewünschte Kochzone, bevor Sie das Gerät einschalten.

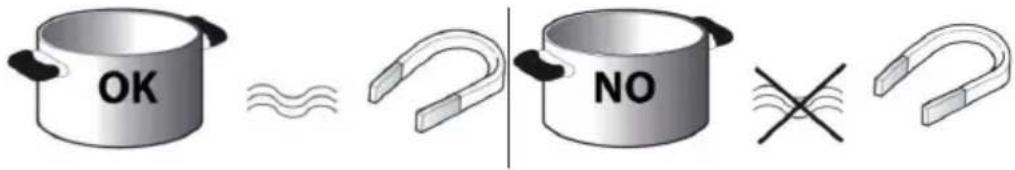

Prüfen Sie mit einem Magneten, ob Töpfe und Pfannen für das Induktionskochfeld geeignet sind. Die Töpfe und Pfannen sind ungeeignet, wenn sie nicht magnetisch sind.

• Kochgeschirr, das aus den folgenden Materialien besteht, ist für das Induktionskochfeld nicht geeignet: Reiner Edelstahl, Aluminium oder Kupfer ohne magnetische Unterseite, Glas, Holz, Porzellan, Keramik und Töpferware.
• Stellen Sie sicher, dass die Unterseite des verwendeten Kochgeschirrs glatt ist, da die Kochoberfläche sonst zerkratzt werden könnte.
• Stellen Sie niemals heiße Töpfe oder Pfannen auf dem Bedienfeld des Geräts ab, da es dadurch beschädigt werden könnte.

OK ≈ NO ✗

Verwendungshinweis

Hinweis: Um eine Beschädigung der Kochoberfläche zu vermeiden, verwenden Sie, keine Töpfe und Pfannen, deren Unterseite nicht absolut glatt ist, oder Metalltöpfe mit emailliertem Boden.

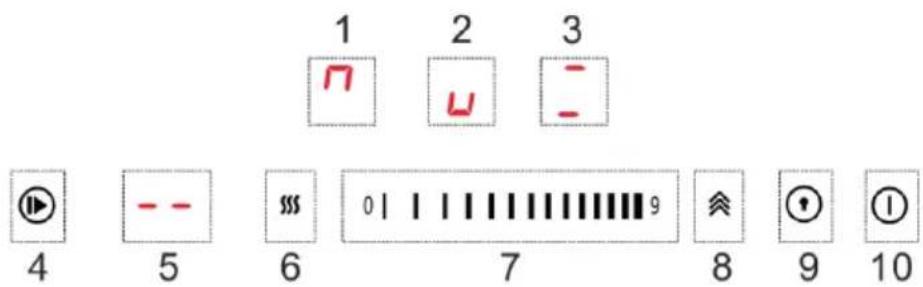

Bedienfeld

1 2 3 4 5 6 7 8 9 10

1 Kochzone: hinten links ∅ 180 mm - 2000/2300 W (Boost)
2 Kochzone: vorne links ∅ 180 mm - 1500/1800 W (boost)
3 Kochzone: Variozone - 2500/2800 W (Verstärkung)
4 Pausensteuerung
5 Timer-Steuerung

6 Warmhalten
7 Leistenregler für Leistung / Timer
8 Boost-Steuerung
9 Kindersicherung
10 EIN/AUS-Taste

Ein-/Ausschalten

Halten Sie zum Einschalten des Kochfelds die Ein/Aus-Taste drei Sekunden lang gedrückt. Die Kochzonen-Anzeigen leuchten auf.

Leistung der Kochzone einstellen

Berühren Sie, sobald das Gerät eingeschaltet ist und der Topf auf der gewünschten Kochzone abgestellt wurde, die entsprechende Taste für die ausgewählte Kochzone. An der Stelle, an der Sie das Bedienfeld berührt haben, leuchtet eine Anzeige auf.

Stellen Sie anschließend die Leistung ein, indem Sie den Leistenregler berühren.

Kindersicherung

Mit dieser Funktion werden die Tasten gesperrt, was ein versehentliches Einschalten des Geräts verhindert.

• Berühren Sie zum Aktivieren der Kindersicherung die entsprechende Taste (11). Der Timer zeigt „Lo“ an. Das Bedienfeld ist nun gesperrt.
• Halten Sie, zum Deaktivieren der Kindersicherung, die entsprechende Taste (11) 3 Sekunden lang gedrückt. Die Anzeige „Lo“ verschwindet und das Gerät kann wieder verwendet werden.

Timer

Der Timer kann auf eine Garzeit von maximal 99 Minuten für alle Kochzonen eingestellt werden.

- Wählen Sie die Kochzone aus, für die ein Timer verwendet werden soll. Wenn

Sie die Timer-Taste berühren, wird auf dem Bildschirm „10“ angezeigt und die „0“ blinkt. Stellen Sie die gewünschte Zeit mit dem Schieberegler ein.

• Wenn Sie die Timer-Taste erneut berühren, blinkt die „1“ auf. Stellen Sie die gewünschte Zeit mit dem Leistenregler ein.
• Nach wenigen Sekunden beginnt der Countdown.
• Sobald die von Ihnen eingestellte Zeit abgelaufen ist, ertönt ein akustisches Signal und das Kochfeld schaltet sich automatisch ab.
• Wählen Sie zum Deaktivieren des Timers die Kochzone aus, für die der Timer verwendet wird, und stellen Sie die Zeit mit dem Leistenregler auf „00“.

Boost-Funktion

Wählen Sie eine Kochzone aus und berühren Sie anschließend die Boost-Taste. Auf dem Bildschirm wird für die entsprechende Kochzone „b“ angezeigt und die Kochzone heizt sich mit maximaler Leistung auf.

Warmhaltefunktion

Wählen Sie eine Kochzone aus und berühren sie anschließend die Warmhalten-Taste (8). Auf dem Bildschirm wird für die entsprechende Kochzone „c“ angezeigt, was bedeutet, dass die Heizleistung zum Aufwärmen und Warmhalten (ca. 55 ± 15 °C) mit 2 Litern Wasser ausgewählt wurde..

Pause

• Berühren Sie, während die Kochzonen in Betrieb sind, die Pause-Taste. Auf allen Bildschirmen wird „P“ angezeigt und das Gerät stoppt den Heizvorgang.
• Im Pausenzustand können nur die Pause-Taste, die EIN/AUS-Taste und die Kindersicherung-Taste verwendet werden.
• Wenn Sie die Pause-Taste erneut berühren, werden auf den Bildschirmen wieder die ursprünglichen Einstellungen angezeigt und die Kochzonen heizen weiter auf.

Variabler Bereich

• Dieser Bereich kann je nach Bedarf entweder als eine Kochzone oder als zwei verschiedene Kochzonen verwendet werden.
• Der flexible Bereich besteht aus zwei voneinander unabhängigen Induktoren, die separat gesteuert werden können. Bei der Verwendung als einzelne Kochzone wird, wenn das Kochgeschirr innerhalb des flexiblen Bereichs von einer Zone in die andere bewegt wird, die gleiche Leistungsstufe der Zone beibehalten, in der das Kochgeschirr ursprünglich platziert wurde. Der Teil, der nicht vom Kochgeschirr bedeckt ist, wird automatisch abgeschaltet.

Hinweis: Achten Sie darauf, das Kochgeschirr mittig auf die einzelne Kochzone zu stellen. Bei großen Töpfen, ovalen, rechteckigen und länglichen Töpfen ist darauf zu achten, dass die Töpfe mittig auf die Kochzone gestellt werden und beide Kreuze abgedeckt sind.

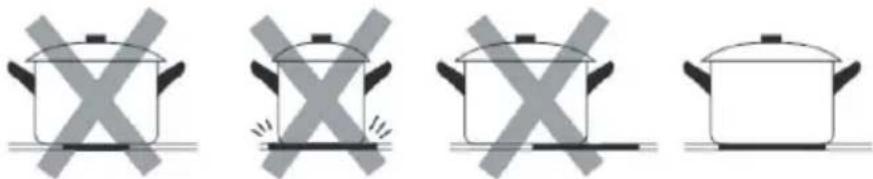

Beispiele für die richtige und falsche Platzierung des Kochgeschirrs:

Wenn Wasser auf das Bedienfeld gelangt, schaltet sich das Kochfeld innerhalb von 10 Sekunden automatisch aus..

Automatisches Ausschalten

Wenn keine Garzeit eingestellt wurde und Sie vergessen haben, das Kochfeld auszuschalten, und dieses nicht mehr verwendet wird, schaltet sich das Gerät automatisch aus.

Die Standard-Betriebszeiten für die verschiedenen Leistungsstufen sind in der nachfolgenden Tabelle aufgeführt:

Leistungsstufe c 1 3 4	5 6 7 8	9
Betriebszeit (Stunden)	8 8 8	4 4 4 2	2 2

Warnungen auf dem Display

Restwärme H

• Das Gerät ist mit einer Restwärmeanzeige für jede Kochzone ausgestattet.
  • Die Anzeige weist den Nutzer darauf hin, dass die Kochzonen noch heiß sind.
• Wenn auf dem Bildschirm H angezeigt wird, ist die Kochzone noch heiß.
• Wenn die Restwärmeanzeige einer Kochzone leuchtet, kann diese noch zum Warmhalten eines Gerichts oder zum Schmelzen von Butter verwendet werden.
• Sobald sich die Kochzone abgekühlt hat, erlischt die Anzeige auf dem Bildschirm.

Leuchtanzeige für falsche oder fehlende Töpfe

Wenn Sie einen Topf verwenden, der nicht induktionsgeeignet ist, der Topf nicht korrekt positioniert wurde oder nicht den geeigneten Durchmesser hat, wird das Symbo “=” auf dem Bildschirm angezeigt. Wenn innerhalb von 120 Sekunden kein Topf erkannt wird, schaltet sich das Gerät automatisch aus.

• Reinigen Sie das Gerät niemals mit einem Dampfreiniger.
• Stellen Sie vor der Reinigung sicher, dass alle Kochzonen ausgeschaltet wurden und dass die Restwärmeanzeige H nicht angezeigt wird.
• Verwenden sie keine Stahlschwämme oder Scheuerschwämme, da die Oberfl ä che des Induktionskochfelds dadurch beschädigt werden könnte.
• Reinigen Sie das Kochfeld nach jeder Verwendung von Flecken und Speiseresten, sobald es sich abgekühlt hat.
• Rückstände von Zucker oder von Lebensmitteln mit hohem Zuckergehalt können das Kochfeld beschädigen, wenn sie darauf gelangen, und müssen deshalb sofort entfernt werden.
• Durch Salz, Zucker und Sand kann die Glasoberfl äche zerkratzt werden.
• Verwenden Sie zur Reinigung ein weiches Tuch, Küchenpapier oder einen speziellen Kochfeldreiniger (befolgen Sie die Reinigungshinweise des jeweiligen Herstellers).

Fehlersuche für das Induktionskochfeld

• Stellen Sie sicher, dass Sie alle im Abschnitt „Bedienung“ gegebenen Anweisungen befolgt haben.
• Stellen Sie sicher, dass die Stromversorgung nicht unterbrochen wurde.
• Trocknen Sie das Gerät nach der Reinigung sorgfältig ab.
• Wenn das Gerät eingeschaltet wird und ein alphanummerischer Code auf dem Bildschirm angezeigt wird, befolgen Sie die in der nachfolgenden Tabelle genannten Hinweise.
• Wenn das Gerät nach der Verwendung nicht ausgeschaltet werden kann, trennen Sie es von der Stromversorgung.

Fehlercode Mögliche Ursache Lösung
	Kein Topf oder ungeeigneter Topf.	Stellen Sie einen geeigneten Topf auf die gewünschte Kochzone.
E0	Das Displaymodul kann das Signal vom Filterboard nicht empfangen.	Überprüfen Sie die Verbindung zwischen dem Displaymodul und dem Filterboard. Wenn keine Verbindung besteht, tauschen Sie das Filterboard aus.
EA	Das Displaymodul kann das Signal vom Powerboard nicht empfangen.	Überprüfen Sie die Verbindung zwischen dem Displaymodul und dem Powerboard. Wenn keine Verbindung besteht, tauschen Sie das Powerboard aus.
E1	Hohe Stromspannung.	Stellen Sie sicher, dass die Stromversorgung normal ist.Schalten Sie das Gerät nur dann ein, wenn die Stromversorgung normal ist.
E2	Niedrige Stromspannung.	Stellen Sie sicher, dass die Stromversorgung normal ist.Schalten Sie das Gerät nur dann ein, wenn die Stromversorgung normal ist.
E3-E4	Ungewöhnliche Temperaturen.	Überprüfen Sie den Topf. Starten Sie das Gerät neu, sobald sich die Kochzone abgekühlt hat.
F3-F5F9-FA	Kurzschluss.	Wenden Sie sich an den Kundendienst und geben Sie den Fehlercode an.

Hinweis: Wenden Sie sich an den Kundendienst, falls Sie das Problem trotz der zuvor genannten Hinweise nicht lösen können. Beschreiben Sie das Problem dabei so genau wie möglich.

Durch das Gerät verursachte Geräusche

• Induktionskochfelder können während des normalen Betriebs pfeifende oder knisternde Geräusche erzeugen, die aufgrund der Beschaffenheit des Topf- oder Pfannenbodens (z. B. bei Böden aus mehreren Materialschichten oder bei unebene Böden) eigentlich aus dem Kochgeschirr kommen. Diese Geräusche variieren je nach den verwendeten Töpfen und Pfannen und der Menge der darin befindlichen Lebensmittel und sind kein Hinweis auf einen Mangel irgendeiner Art.
• Darüber hinaus ist das Induktionskochfeld mit einem internen Kühlsystem ausgestattet, um die Temperatur der elektronischen Teile zu regulieren. Daher ist während des Betriebs und für mehrere Minuten nach dem Ausschalten des Kochfelds das Geräusch des Kühlventilators hörbar. Dies ist völlig normal und für das einwandfreie Funktionieren des Geräts sogar unerlässlich.

GASKOCHFELD

Stellen Sie sicher, dass die Unterseite des Kochgeschirrs glatt ist und flach am Glas anliegt. Der Durchmesser der Unterseite sollte dem Durchmesser der ausgewählten Kochzone entsprechen. Platzieren Sie das Kochgeschirr immer mittig in der jeweiligen Kochzone.

Heben Sie das Kochgeschirr beim Herunternehmen immer an – andernfalls könnte das Glas beim Herunterziehen zerkratzt werden.

Verwendungshinweise

Um die beste Leistung zu erzielen, befolgen Sie diese allgemeinen Richtlinien: Verwenden Sie für jeden Brenner das entsprechende Kochgeschirr (siehe Tabelle), um zu verhindern, dass die Flamme den Rand des Topfes oder der Pfanne erreicht. Verwenden Sie immer Kochgeschirr mit flachem Boden und lassen Sie den Deckel auf dem Topf. Wenn der Inhalt zum Kochen kommt, drehen Sie den Regler auf „Niedrig“.

Brenner Durchmesser des Kochgeschirrs
Hilfsbrenner 10-14 cm
Normalbrenner 16-20 cm
Starkbrenner 22-24 cm
Dreifach-Ring-Wok-Brenner 24-26 cm
Elektro-Kochplatte (∅ 145 mm) 14,5 cm
Elektro-Kochplatte (∅ 180 mm 18 cm

Um den Brennertyp zu identifizieren, beziehen Sie sich auf die Ausführungen im Abschnitt „Brenner- und Düsenspezifikationen".

Wahl der richtigen Flamme

Wenn die Brenner richtig eingestellt sind, sollte die Flamme hellblau und die innere Flamme sollte klar sein. Die Größe der Flamme hängt von der Position des zugehörigen Bedienknopfes ab.

Brenner an, große Flamme

Brenner an, kleine Flamme

Brenner aus

Stellen Sie die große Flamme während der Anfangsphase des Kochens ein, um die Lebensmittel schnell zum Kochen zu bringen. Sobald Sie diese zum Kochen gebracht haben, sollten Sie die Flammengröße verkleinern. Es ist möglich, ohne Zwischenschritte direkt von großer Flamme zur Sparflamme zu wechseln.

Es ist verboten, zwischen den Positionen "Aus" und "Hoch" hin- und her zu wechseln.

Bei richtiger Verwendung des Herdes, richtiger Gestaltung der Parameter und der Verwendung von geeignetem Kochgeschirr kann eine hohe Energiemenge eingespart werden. Die Energieeinsparung kann wie folgt aussehen:

• Bis zu 60 % werden bei der Verwendung geeigneter Töpfe eingespart,
• Bis zu 60 % werden bei korrektem Betrieb und geeigneter Wahl der Flammengröße eingespart.

Voraussetzung für einen effizienten und energiesparenden Betrieb des Gasherdes ist, dass die Brenner (insbesondere die Flammenöffnungen und Düsen) stets sauber gehalten werden.

REINIGUNG UND PFLEGE

Trennen Sie das Gerät, bevor Sie eine Reinigung oder Wartung durchführen, vom Stromnetz (inklusive Batteriebetrieb).

Um die Lebensdauer des Gaskochfeldes zu verlängern, ist eine sorgfältige, gründliche und regelmäßige Reinigung unbedingt erforderlich. Beachten Sie Folgendes:

• Die emaillierten Teile und die Glasplatte müssen mit warmem Wasser gewaschen werden, ohne dass Scheuerpulver oder korrosive Substanzen verwendet werden, die sie beschädigen könnten:
• Die abnehmbaren Teile der Brenner sollten normalerweise mit warmem Wasser und Seife gewaschen werden. Achten Sie darauf, angetrocknete Substanzen zu entfernen.
- Das Ende des automatischen Stiftzünders muss sorgfältig und regelmäßig gereinigt werden. Stellen Sie sicher, dass die Zündung weiterhin normal funktioniert.
• Die Deckplatte aus Edelstahl und andere Stahlteile können Flecken bekommen, wenn sie mit hochkonzentriertem kalkhaltigem Wasser oder korrosiven Reinigungsmitteln (phosphorhaltig) in Berührung kommen. Um die Lebensdauer zu verlängern, empfehlen wir, diese Teile gründlich mit Wasser abzuspülen und durch Abblasen zu trocknen. Es ist ratsam, verschüttete Flüssigkeiten ebenfalls zu entfernen.
- Nach der Verwendung, muss die Kochoberfläche mit einem feuchten Tuch gereinigt werden, um Staub oder Speisereste zu entfernen. Die Glasoberfläche sollte regelmäßig mit warmem Wasser und nicht korrosiven Reinigungsmitteln gereinigt werden.
- Zuerst müssen alle Lebensmittelreste oder Fette mit einem Reinigungsschaber, z. B. Reinigungsschaber (nicht im Lieferumfang enthalten), entfernt werden.

Reinigen Sie die noch warme Kochfläche mit einem geeigneten Reinigungsmittel und Papiertüchern, reiben Sie sie dann mit einem feuchten Tuch ab und trocknen Sie die Oberfläche ab. Auf der Oberfläche aufgeschmolzene Aluminiumfolie, Kunststoffgegenstände, Gegenstände aus Kunststoff, Zucker oder stark zuckerhaltige Lebensmittel müssen sofort entfernt werden Reinigen Sie die noch heiße Kochfläche mit einem Schaber und einer transparenten Schutzfolie, die verhindern, dass die Oberfläche noch mehr Schmutz ansetzt. Dadurch wird die Oberfläche auch vor Beschädigungen durch stark zuckerhaltige Lebensmittel geschützt.

Verwenden Sie keine Scheuerschwämme oder Reinigungsmittel oder chemisch aggressive Reinigungsmittel, wie beispielsweise Backofensprays und Fleckenentferner). Zum Reinigen der Pfannenhalterung wird empfohlen, diese zu reinigen, solange sie noch heiß ist. Nehmen Sie die Pfannenhalterung von der Kochstelle weg und legen Sie diese in die Spüle. Entfernen Sie zuerst

die Speisereste oder das Fett und spülen Sie die Pfannenhalterung nach dem Abkühlen mit Wasser ab.

Schmieren der Gasventile

Im Laufe der Zeit können die Gasventile verklebt sein, und es ist schwierig, sie ein- und auszuschalten. In diesem Fall sollte die Innenseite des Ventils gereinigt und anschließend gefettet werden.

HINWEIS: Dieser Vorgang muss von einem vom Hersteller autorisierten Techniker durchgeführt werden.

FEHLERBEHEBUNG

Gaskochfeld

Problem Mögliche Ursache
Der Gasbrenner kann nicht entzündet werden oder die Flamme ist nicht gleichmäßig um den Brenner herum verteilt.	Die Gasöffnungen um den Brenner herum sind blockiertDie beweglichen Bestandteile des Brenners wurden nicht richtig fixiertDie Kochoberfläche ist einem starken Luftzug ausgesetzt.
Die Flamme greift nicht auf den Brenner mit Thermoelement über	Der Knopf wird nicht richtig hineingedrücktDer Knopf wird zu kurz gedrückt, so dass das Thermoelement nicht aktiviert werden kann.Die Gasöffnungen sind im Bereich des Thermoelements blockiert.
Die Flamme geht aus, wenn Sie den Kontrollknopf in die Position „niedrig“ bringen	Die Gasöffnungen sind blockiert.Die Kochoberfläche ist einem starken Luftzug ausgesetzt.Die Minimaleinstellung wurde nicht richtig angepasst (siehe Abschnitt „Minimaleinstellung“)
Das Kochgeschirr steht nicht stabil. • Der Boden des Kochgeschirrs ist nicht flach.Das Kochgeschirr wurde nicht mittig auf dem Brenner platziert.Die Topfhalterung wurde verkehrt herum auf die Kochoberfläche gelegt.

Induktionskochfeld

Problem Mögliche Ursache
Die Kochzonen sind verschmutzt. Dies kann durch eingebrannte Essensreste verursacht werden. Die Funktion des Gerätes wird dadurch nicht beeinträchtigt. Sie sollten jedoch darauf achten, dass die Reinigungsanweisungen regelmäßig befolgt werden.
Die Restwärmeanzeige funktioniert nicht.	Wenn die Kochzone heißer als 60 °C zu sein scheint und die Restwärmeanzeige nicht aufleuchtet, wenden Sie sich zur Prüfung und Reparatur an einen qualifizierten Fachbetrieb.

INSTALLATION

Die folgenden Hinweise richten sich ausschließlich an qualifizierte Techniker, damit gewährleistet wird, dass die Installations- und Wartungshinweise befolgt werden und die Installation professionell durchgeführt wird.

Positionieren des Gasherdes

- Installieren und verwenden Sie den Gasherd ausschließlich in gut belüfteten Räumen. Die folgenden Anforderungen müssen befolgt werden:

1 Der Raum muss mit einem Abluftsystem ausgestattet sein, welches Rauch und Gase aus dem Raum ableitet. Dies muss mit einer Dunstabzugshaube oder einem elektrischen Entlüfter erfolgen.

In einem Schornstein oder einem verzweigten Schornstein (ausschließlich für Kochgeräte).

Direkt nach draußen.

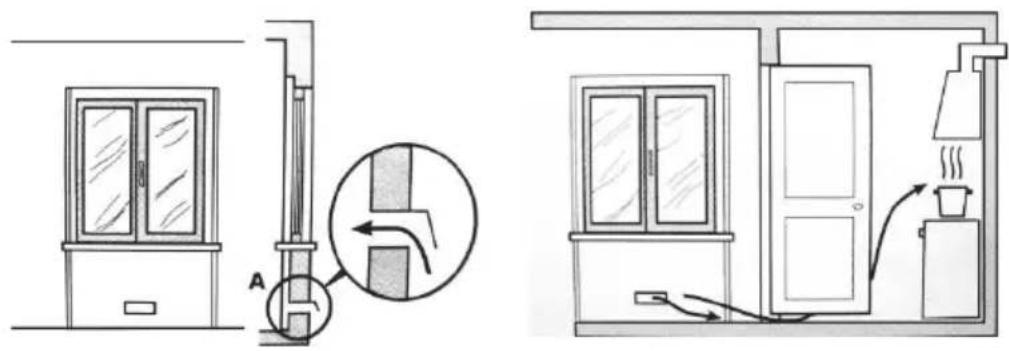

2 Der Raum muss für die Zufuhr der Luft, die für eine ordnungsgemäße Verbrennung bestimmt ist, zugelassen werden. Der Luftdurchsatz für die Verbrennung darf nicht weniger als 2 m³/h pro kW installierter Leistung betragen. Die Luftzufuhr erfolgt durch Einströmen von außen durch einen Kanal, dessen Innenquerschnitt mindestens 100 cm² beträgt und zu keinem Zeitpunkt blockiert werden darf.

Gasherde, die nicht über eine Sicherheitsvorrichtungen müssen, um ein versehentliches Erlöschen der Flamme zu verhindern, über eine Belüftung mit dem doppelten Volumen verfügen. Zum Beispiel mindestens 200 cm² (siehe Abb.). Andernfalls kann der Raum indirekt über angrenzende Räume, die mit Lüftungskanälen nach außen ausgestattet sind, belüftet werden. Angrenzenden Räumen können Gemeinschaftsbereiche oder Schlafzimmer sein, da eine direkte Brandgefahr nicht besteht (siehe Abbildung).

Beispiel für Belüftungslöcher Vergrößerung der Belüftungsöffnung zwischen Fenster und Fußboden

3 Intensives und längeres Arbeiten am Gasherd erfordert eine Intensivierung der Belüftung, z. B. das Öffnen von Fenstern oder die Erhöhung der Leistung des Lufteinlasssystems (falls vorhanden).
4 Flüssiggase sind schwerer als Luft und setzen sich daher nach unten ab. Räume, in denen Gastanks installiert sind, müssen mit einer Belüftung nach außen ausgestattet sein, um einen Gasaustritt zu vermeiden.

Daher dürfen Gastanks, die leer oder teilweise gefüllt sind, nicht in Räumen oder in Räumen unter dem Bodenniveau (Keller usw.) installiert oder gelagert werden. Es ist sinnvoll, nur den Tank, der gerade in Betrieb ist, im Raum zu behalten und sicherzustellen, dass er sich nicht in der Nähe von Wärmequellen (Öfen, Kamine, Öfen usw.) befindet.

Installation eines Einbaugasherds

Die Gaskochfelder sind mit einem Schutzgrad gegen übermäßige Erwärmung konstruiert. Das Gerät kann neben Schränken installiert werden, aber deren Höhe sollte nicht über en Herd hinausgehen.

Für eine korrekte Installation müssen die folgenden Vorsichtsmaßnahmen beachtet werden:

1 Der Herd kann in einer Küche, einem Ess- oder Schlaf-/Wohnzimmer, nicht aber in einem Badezimmer oder einer Dusche aufgestellt werden.
2 Die Möbel, die in der Nähe des Gerätes stehen und höher als die Herdplatte sind, müssen in einem Abstand von mindestens 110 mm zur Plattenkante aufgestellt werden.
3 Die Hängeschränke, die sich in der Nähe einer Dunstabzugshaube befinden, sollten in einer Höhe von mindestens 420 mm aufgehängt werden (Abb. 5).

Dunstabzugshaube Min. 900 mm. Min. 420 mm. min. 420 mm. min. 650 mm. min. 700 mm.

4 Der Herd sollte direkt unter einem Schrank installiert werden, wobei dieser mindestens 700 mm von der Kochplatte entfernt sein sollte, wie in Abb. C dargestellt.
5 Für die Platzierung des Kochfeldes an der Arbeitsplatte sind Befestigungsbeschläge (Haken, Schrauben) vorgesehen, die 20 bis 40 mm dick sind (siehe Abb. 6).

Benötigte Abstände bei der Montage ohne Dunstabzugshaube

700mm 400mm 80mm 400mm 150mm Min 840 mm* 560mm 480mm FO 0812

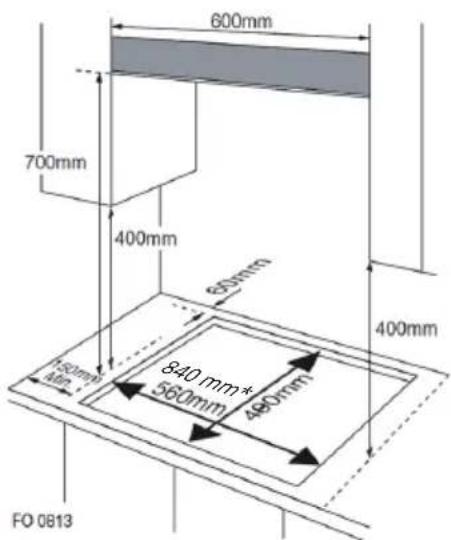

Benötigte Abstände bei der Montage mit Dunstabzugshaube

600mm 700mm 400mm 650mm 400mm 150mm 480mm 560mm 840 mm* FO 0813

* Einbaumaße für das Modell mit 90 cm.

Hakenposition für H=30 mm Herd

Hakenposition für H=40 mm Herd

Hakenposition für H=20 mm Herd

HINWEIS: Verwenden Sie ausschließlich die im Lieferumfang enthaltenen Haken.t

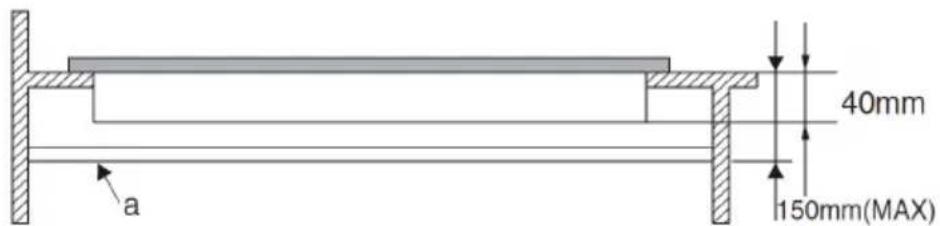

6 Falls das Gasherd nicht auf einem Einbaubackofen installiert ist, muss zur Isolierung eine Holzplatte eingesetzt werden. Dieses Paneel muss mindestens 20 mm von der Unterseite des Kochfeldes entfernt sein.

HINWEIS: Bei der Installation des Kochfeldes auf einem Einbaubackofen sollte der Ofen auf zwei Holzleisten aufgestellt werden; bei einer zusammenhängenden Schrankfläche ist ein Abstand von mindestens 45 x 560 mm von der Rückseite aus zu berücksichtigen.

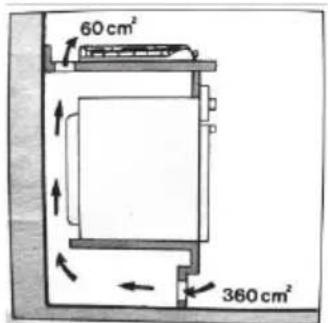

Bei der Installation des Kochfeldes auf einem Einbaubackofen ohne Zwangsbelüftung ist darauf zu achten, dass Luftein- und -auslässe vorhanden sind, um das Schrankinnere ausreichend zu belüften.

60 cm² 360 cm²

120 cm² 180 cm²

Gasanschluss für Gasherd

Der Gasherd sollte von einem hierfür qualifizierten Installateur an die Gasversorgung angeschlossen werden. Während der Installation ist es wichtig, einen zugelassenen Gashahn zu montieren, um die Gasversorgung vom Kochfeld zu trennen, damit es später leicht ausgebaut oder gewartet werden kann. Der Anschluss des Kochfeldes an die Gasleitung oder an Flüssiggas muss gemäß den geltenden Vorschriften erfolgen und darf erst dann erfolgen, wenn sichergestellt ist, dass es an die zu verwendende Gasart angepasst werden kann. Falls nicht, sind die im Abschnitt „Anpassung an verschiedene Gasarten" angegebenen Anweisungen zu befolgen. Im Falle des Anschlusses an Flüssiggas durch einen Tank, sind Druckregler zu verwenden, die der geltenden Vorschrift entsprechen.

HINWEIS: Aus Sicherheitsgründen, für die korrekte Regelung des Gasverbrauchs und die lange Lebensdauer des Kochfeldes, stellen Sie sicher, dass der Gasdruck mit den Angaben in Tabelle 1 „Brenner- und Düenspezifikationen" übereinstimmt.

Anschluss an eine nicht flexible Leitung (Kupfer oder Stahl)

• Der Anschluss an die Gasquelle muss so erfolgen, dass an keinem Teil des Gasherdes Spannungen entstehen.
• Das Kochfeld ist mit einem verstellbaren „L“-förmigen Anschluss und einer Dichtung zur Gasversorgung ausgestattet.
• Das Verbindungsstück sollte demontiert und die Dichtung ersetzt werden.
• Der Anschluss für die Zufuhr des Gases zum Kochfeld ist ein 1/2 Gaszylinder mit Gewinde.

Anschluss an ein flexibles Stahlrohr

• Der Anschluss für die Gaszufuhr zum Kochfeld ist mit einem Gewinde versehen, ein 1/2"-Anschluss für ein rundes Gasrohr. Verwenden Sie nur Leitungen und Dichtungen, die den derzeit geltenden Normen entsprechen. Die maximale Länge der flexiblen Rohre darf 2000 mm nicht überschreiten.
• Nachdem die Verbindung hergestellt wurde, ist darauf zu achten, dass der flexible Metallschlauch keine beweglichen Geräteteile berührt und nicht gequetscht wird.

Überprüfung der Dichtung

Stellen Sie, nachdem der Herd installiert wurde, sicher, dass alle Verbindungen dicht sind. Führen Sie einen Lecktest eine Seifenlösung und niemals eine offene Flamme.

Elektrische Verbindungsherstellung

Das Kochfeld ist mit einer dreipoligen elektrischen Zuleitung ausgestattet, die für die Verwendung von Wechselstrom ausgelegt ist. Alle Angaben finden Sie auf dem

Typenschild, das sich unter dem Kochfeld befindet. Der Erdungsdraht ist an der gelb-grünen Farbe zu erkennen.

Bei der Installation über einem eingebauten Elektroofen sollten die elektrischen Anschlüsse für Kochfeld und Ofen nicht nur aus Sicherheitsgründen unabhängig voneinander sein, sondern auch problemlos entfernt werden können.

Elektrischer Anschluss für den Gasherd

Montieren Sie das Netzkabel mit einem Standardstecker für die auf dem Typenschild angegebene Leistung oder schließen Sie es direkt an das Stromnetz an. In letzterem Fall muss ein einpoliger Schalter zwischen Kochfeld und Netz mit einer Mindestöffnung von 3 mm zwischen den Kontakten gemäß den geltenden Sicherheitsvorschriften angebracht werden (der Erdungsdraht darf durch den Schalter nicht unterbrochen werden). Das Netzkabel muss so verlegt werden, dass es an keiner Stelle eine Temperatur erreicht, welche mehr als 50 Grad höher als die Raumtemperatur ist.

Vergewissern Sie sich vor dem eigentlichen Anschluss, dass:

• die Sicherung und das elektrische System der vom Kochfeld benötigten Belastung standhalten;
• das elektrische Versorgungssystem mit einem effizienten Erdungsanschluss gemäß den gesetzlich vorgeschriebenen Normen und Vorschriften ausgestattet ist
• der Stecker oder Schalter leicht zugänglich ist.

HINWEIS: Die Drähte in der Hauptleitung sind farblich gekennzeichnet:

• Grün & Gelb - Erdung
• Blau - Neutral
• Braun - Phase

Da die Farben der Drähte in der Hauptleitung möglicherweise nicht mit den Farbmarkierungen übereinstimmen, die die Anschlüsse in Ihrem Stecker kennzeichnen, gehen Sie wie folgt vor:

• Schließen Sie den grün-gelben Draht an die mit „E“ oder 12 oder den Farben Grün oder Grün und Gelb gekennzeichnete Klemme an.
• Schließen Sie den braunen Draht an die mit „L" gekennzeichnete oder rot eingefärbte Klemme an.
• Schließen Sie den blauen Draht an die mit „N“ gekennzeichnete oder schwarz gefärbte Klemme an.

DEMONTAGE

Hinweis: Die Installation/Montage und Demontage des Geräts darf nur von qualifiziertem Fachpersonal vorgenommen werden.

Vor der Demontage muss im Gerät befindliches Gas entlüftet werden. Gehen Sie dabei wie folgt vor:

• Schließen Sie alle Zuleitungsventile, aber trennen Sie den Gasherd noch nicht von der Leitung.
• Zünden Sie nun alle Brenner. Das restliche im Gerät enthaltene Gas brennt in kurzer Zeit ab.
• Danach sind die Leitungen des Geräts gasfrei und der Gasherd kann von den Anschlüssen getrennt werden.

Wichtige Hinweise zur Demontage des Geräts

• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge der Schritte.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.
• Stellen Sie bei der Demontage eine ausreichende Belüftung des Arbeitsbereiches sicher.
• In diesem Gaskochfeld sind keine Motoren oder Akkumulatoren verbaut. Beachten Sie den Abschnitt „Hinweise zur Entsorgung“.

GASTECHNISCHE SPEZIFIKATIONEN

TABELLE 1: Brenner und Düssenspezifikationen

	G20 G30
Brenner Wärmeintrag (kW)		Düsengröße (1/100 mm)	Wärmeintrag (kW)	Düsengröße (1/100 mm)
Hilfsbrenner 1,07	1 1,0 52
Normalbrenner 1,8	97 1,8 67
Starkbrenner 2,4	110 2,4 67
Wokbrenner 3,4	25 3,4 93
Druck der Gasversorgung	20 mbar 50 mbar

Bei 15 °C und 1013 mbar – trockenes Gas

P.C.I.G20 37.78 MJ/ m^3 P.C.I.G25.1 32.51 MJ/ m^3
P.C.I.G25 32.49 MJ/ m^3 P.C.I.G27 30.98 MJ/ m^3
P.C.I.G2.350 27.20 MJ/ m^3 P.C.I.G30 49.47 MJ/Kg

Nachdem Sie den Gasherd an eine andere Gassorte angepasst haben, stellen Sie sicher, dass Sie am Herd ein Etikett mit der entsprechenden Bezeichnung angebracht haben.

TABELLE 2: Umwandlung einer Gasquelle

Brenner Flamme Wechsel von		Flüssiggas (LPG) zu Erdgas	Wechsel von Erdgas zu Flüssiggas (LPG)
Normalbrenner Vollständige Flamme		Ersetzen Sie die Brennerdüse entsprechend den in Tabelle 1 gegebenen Anforderungen	Ersetzen Sie die Brennerdüse entsprechend den in Tabelle 1 gegebenen Anforderungen
		Sparflamme Lockern Sie die Einstellspindel (siehe Abb. unten) und passen Sie die Flamme an.	Lockern Sie die Einstellspindel (siehe Abb. unten) und passen Sie die Flamme an.

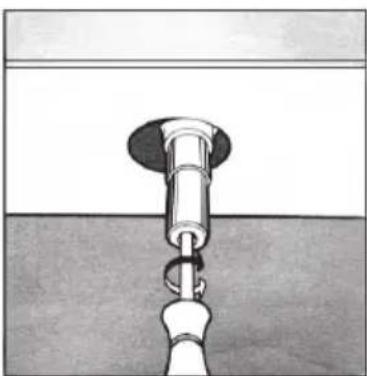

Ventileinstellung

Die Einstellung des Ventils sollte mit dem Steuerknopf bei Brenner in Sparflammenposition erfolgen.

Entfernen Sie den Drehknopf und stellen Sie die Flamme mit einem kleinen Schraubendreher ein (siehe Abb. unten).

Zur Kontrolle der eingestellten Flamme: den Brenner bei hoher Flamme 10 Minuten lang aufheizen. Drehen Sie dann den Drehknopf in die Sparflammenposition. Die Flamme sollte weder erlöschen noch sich zur Düse bewegen. Wenn sie erlischt oder sich zur Düse bewegt, müssen die Ventile neu eingestellt werden..

TABELLE 3: Anpassung an verschiedene Gassorten

Brenner Gastyp Druck D	Düse Nennwärmeintrag Verringerter						Wärmeeintrag
	mbar ∅	g/h l/h kW	kcal/h	kW kcal/h
Hilfs-brenner	Erdgas G20	20 71	-95 1,0 860 0,40 344
	Butan G30	30 52	72,6 - 1,0	860 0,40	344
		37 47	72,6 - 1,0	860 0,40	344
		50 45	72,6 - 1,0	860 0,40	344
Normal-brenner	Erdgas G20	20 97	-171 1,8	1548	0,60	516
	Butan G30	30	67	130,8	-	1,8	1548	0,60
		37	64	130,8	-	1,8	1548	0,60
		50	59	130,8	-	1,8	1548	0,60
Stark-brenner	Erdgas G20	20 110	-228 2,4	2064	0,90 774
	Butan G30	30 77	174 -	2,4	2064	0,90	774
		37 73	174 -	2,4	2064	0,90	774
		50 67	174 -	2,4	2064	0,90	774
Wok-brenner	Erdgas G20	20 125	-323 3,4	2924	1,50 1290
	Butane G30	30 93	247 -	3,4	2924	1,50 1290
		37 88	247 -	3,4	2924	1,50 1290
		50 82	247 -	3,4	2924	1,50 1290

TABELLE 4: Gasquellen und nationale Vergleichstabellen

Gasgruppe Land Druck der Gasversorgung
I_3+(28-30/37)	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI.	G30 Butan bei 28-30 mbar und G31 Propan bei 37 mbar
I_3B/P(30)	BG, CY, DK, EE, FI, FR, GB, HU, HR, IT, IS, LT, LU, MT , NL, NO, RO,SE, SI, SK, TR.	G30 Butan und G31 Propan bei 30 mbar
I_3B/P(37)	PL G30 Butan und G31 Propan bei 37 mbar
I_3B/P(50)	AT, CH, DE, SK G30 Butan und G31 Propan bei 50 mbar
I_3P(37)	BE, CH, CY, CZ, IT, ES, FR, GR, GB, HR, LT, NL, PT, SK, IE, SI.	G31 Propan bei 37 mbar
I_2H	AT, BG, CH, CY, CZ, DK, EE, ES, FR, FI, GR, GB, HR, HU, IS, IE, IT, LU, LV, LT, NO, PT, RO, SK, SI, SE, TR.	G20 bei 20 mbar
I_2E	DE, LU, PL G20 bei 20/25 mbar
I_2E+	BE, FR G20/G25 bei 20/25 mbar
I_2EK	NL G25.3 bei 25 mbar
I_2ELS	PL G20 bei 20 mbar und G2.350 bei 13 mbar
I_2ELW	PL G20/G27 bei 20 mbar
I_2HS	HU G20/G25.1 bei 25 mbar
II_2H3+	CH, CZ, ES, GB, GR, IE, IT, LT, PT, SK G20 bei 20 mbar, G30 Butan bei 28-30 mbar und G31 Propan bei 37 mbar
II_2E3B/P	RO G20 bei 20 mbar, G30 Butan und G31 Propan bei 30 mbar
II_2E3B/P	DE G20 bei 20 mbar, G30 Butan und G31 Propan bei 50 mbar
II_2HS3B/P	HU G20/G25.I bei 25 mbar, G30 Butan und G31 Propan bei 30 mbar
II_2ELWLS3B/P	PL G20/G27 bei 20 mbar, G2.350 bei 13 mbar, G30 Butan und G31 Propan bei 37 mbar
II_2ELL3B/P	DE G20/G25 bei 20 mbar, G30 Butan und G31 Propan bei 50 mbar

Dieses Dokument dient dem Nachweis der Konformität mit der Verordnung (EU) Nr. 66/2014.

Angaben nach EN 30-2-1:2015

Die Energieeffizienz von Gasbrennern in einer Haushaltskochmulde wird wie folgt berechnet:

$$ E E _ {g a s b u r n e r} = \frac {E _ {t h e o r e t i c}}{E _ {g a s b u r n e r}} \times 1 0 0 $$

	Symbol Brenner Wert Einheit
Modellkennung 10045666, 10045667
Art der Kochmulde Einbau-Gas- und Induktionskochfeld
Anzahl der Gasbrenner -- -- 2 --
Energieeffizienz je Gasbrenner	EEgas burner	Wokbrenner --		%
		Starkbrenner 54	7
		Normalbrenner --
		Hilfsbrenner --
Energieeffizienz der Gasmulde	EEgas hob		54,7 %
Anzahl der Elektro-Kochplatten	-- -- 2 --
Für nicht kreisförmige Kochzonen oder-flächen: Länge und Breite der Nutzflächeje elektrisch beheizterKochzone oder -fläche,auf die nächsten 5 mmgerundet	EC electric cooking	Induktionskoch-zone (L)(38 cm)	192,2 /180,9 /197,8	Wh/kg
		Induktionskoch-zone (B)(18 cm)
Energieverbrauch des Kochfeldes berechnetpro kg	EC electric hob		190,3 Wh/kg

Dieses Dokument dient dem Nachweis der Konformität mit der Verordnung (EU) Nr. 66/2014.

Angaben nach EN 30-2-1:2015

Die Energieeffizienz von Gasbrennern in einer Haushaltskochmulde wird wie folgt berechnet:

$$ E E _ {g a s b u r n e r} = \frac {E _ {t h e o r e t i c}}{E _ {g a s b u r n e r}} \times 1 0 0 $$

	Symbol Brenner Wert Einheit
Modellkennung 10045668, 10045669
Art der Kochmulde Einbau-Gas- und Induktionskochfeld
Anzahl der Gasbrenner -- -- 3 --
Energieeffizienz je Gasbrenner	EE gas burner	Wokbrenner 57,1	1	%
		Starkbrenner 54,7
		Normalbrenner 57,6
		Hilfsbrenner --
Energieeffizienz der Gasmulde	EE gas hob		56,5 %
Anzahl der Elektro-Kochplatten	-- -- 2 --
Für nicht kreisförmige Kochzonen oder-flächen: Länge und Breite der Nutzflächeje elektrisch beheizterKochzone oder -fläche,auf die nächsten 5 mm gerundet	EC electric cooking	Induktionskoch-zone (L)(38 cm)	192,2 /180,9 /197,8	Wh/kg
		Induktionskoch-zone (B)(18 cm)
Energieverbrauch des Kochfeldes berechnet pro kg	EC electric hob		190,3 Wh/kg

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichenen Mülltonne (WEEE-Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern sie nicht das WEEE-Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5 und 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe an. Beim Kauf eines Neugeräts haben Sie die Möglichkeit, eine Altgerätabholung über die Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH

Norddeutschlandstr. 3

47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber.)

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern, indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

MISE EN MARCHE ET UTILISATION

FABRICANT ET IMPORTATEUR (GB)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

SPECIFICHE TECNICHE DEL GAS
