BEDIENUNGSANLEITUNG Narrow Box Core i3 CSL

Mod.-Nr.: 91314 / CSL24024

Bedienungsanleitung / Instruction manual / Manuel d'utilisation

Vielen Dank, dass Sie sich für ein Produkt von CSL Computer entschieden haben. Dieses Gerät wurde nach modernsten technischen Standards gefertigt und wird Ihnen hoffentlich lange Freude bereiten.

Bitte lesen Sie die Hinweise in dieser Anleitung sorgfältig durch.

1 Lieferumfang

• CSL Narrow Box Core™ i3
• USB-C-Netzteil 12V 4A 48W
- HDMI Kabel
• Bedienungsanleitung

Sollte trotz unserer Qualitätskontrolle Ihre Lieferung einmal nicht vollständig sein, kontaktieren Sie uns bitte schnellstmöglich, spätestens innerhalb von 14 Tagen.

2 Hinweise zum richtigen Aufbau Ihres PCs

Bitte bewahren Sie diese Anleitung griffbereit in der Nähe Ihres PCs auf. Auch bei einer Veräußerung des PCs sollte die Anleitung dem neuen Besitzer übergeben werden. Die Treiber für Ihren erworbenen PC können Sie sich im Service-Bereich von CSL Computer GmbH www.csl-computer.com herunterladen.

3 Betriebssicherheit

Wenden Sie sich bitte an unseren Kundendienst, falls Kabel angeschmort oder beschädigt sind. Betreiben Sie den PC niemals mit einem defekten Kabel!

Denn ein Kabel kann auf keinen Fall repariert werden.

Verwenden Sie ausschließlich das mitgelieferte Netzteil.

Das Netzteil hat die folgenden Spezifikationen: DC 12 V / 4 A

3.1 PC verkabeln

Verlegen Sie die Kabel so, dass man nicht darauf tritt oder darüber stolpern kann; stellen Sie keine Gegenstände auf die Kabel. Bitte verkabeln Sie Ihren PC im ausgeschalteten Zustand. Nur einige Geräte können im eingeschalteten Zustand verkabelt werden, zum Beispiel USB- und Firewire (IEEE1394)-Geräte. Bitte beachten Sie hierfür die Anleitung der Peripheriegeräte.

Bitte beachten Sie: Eine Ersteinrichtung ist mit Bluetooth-Eingabegeräten nicht möglich. Verwenden Sie hierfür bitte USB Tastatur/Maus und nutzen Sie Ihre Bluetooth-Geräte erst nach abgeschlossener Einrichtung des Mini-PCs.

4 Kundensupport

Wenn Sie Fragen zur Inbetriebnahme des Computers haben, kontaktieren Sie bitte unsere telefonische Hotline unter 0511 - 76 900 100 oder schreiben Sie uns eine E-Mail an: [e-mail]

5 Sicherheitshinweise

Bitte beachten Sie die nachfolgenden Vorsichtsmaßnahmen, um Ihre eigene Sicherheit und die Betriebssicherheit des PCs zu gewährleisten:

• Sobald der PC längere Zeit nicht benutzt wird, schalten Sie diesen aus.
• Benutzen Sie den PC nicht während eines Gewitters, um das Risiko eines Stromschlages zu vermeiden.
• Stecken Sie keine Gegenstände in die Öffnungen des Gehäuses.
• Lassen Sie keine Flüssigkeit an oder in den PC gelangen.
• Reinigen Sie den PC mit einem weichen, trockenem und fusselfreien Tuch. Verwenden Sie keine flüssigen Reinigungsmittel. Diese können eventuell entflammbare Stoffe enthalten.
• Stellen Sie den PC nicht in der Nähe von Heizgeräten und anderen Wärmequellen auf. Blockieren Sie nicht die Belüftungsöffnungen!
• Stellen Sie den PC nicht in einem Schrank, Regal oder Ähnlichem auf.

4 Deutsch

• Benutzen Sie den PC nicht, wenn Gehäuseteile entfernt wurden.
• Statische Elektrizität kann die empfindlichen Komponenten

des PCs beschädigen. Um dies zu vermeiden, muss die statische Elektrizität aus Ihrem Körper abgeleitet werden.

Berühren Sie dazu einfach eine Metalloberfläche, bevor Sie Bauteile im System anfassen.

6 Pflegehinweise

Bitte beachten Sie, dass der PC von innen verstauben kann, sodass eventuell Störungen im Betrieb auftreten können.

Wir empfehlen, etwa 1x jährlich das Innere des Computers mit Druckluft (zu finden im Elektronikfachhandel oder online) über die Lüftungsschlitze zu reinigen.

7 Überblick

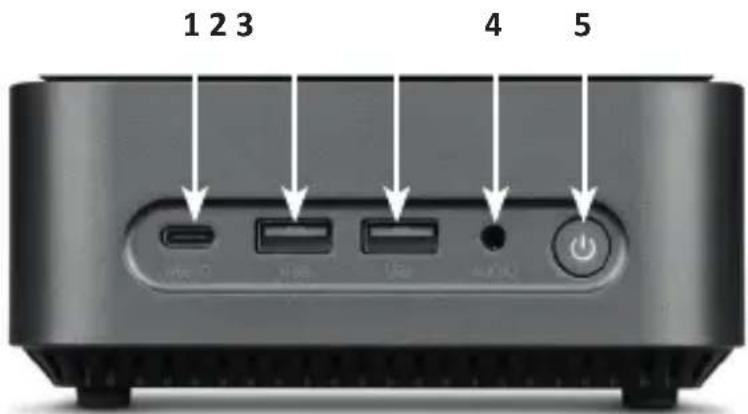

Vorderseite:

1 2 3 4 5

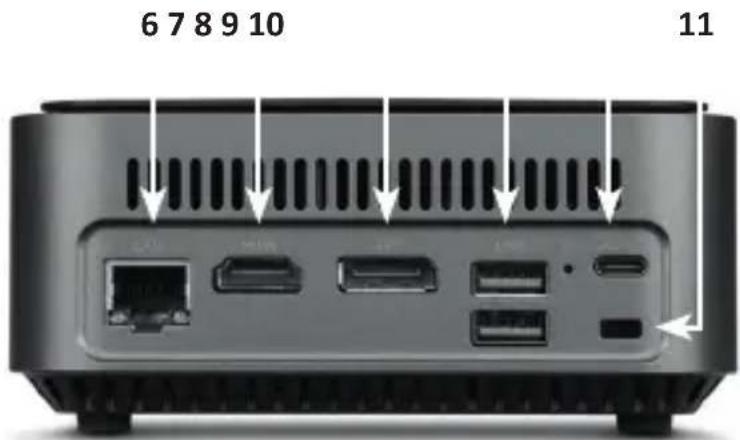

Rückseite:

6 7 8 9 10 11

1 USB 3.2	Typ-C Unterstützt Datenübertragungen mit bis zu 5Gbit/s.
2 + 3 + 9 USB 3.2 Typ-A Unterstützen Datenübertragungen mit bis zu 5Gbit/s.
4 3,5 mm	Audio Kombinierter	Audio IN / OUT-Anschluss,z.B. für Mikrofone, Kopfhörer, Headsets u.a.
5 AN / AUS-Taste+ Reset		An- und Ausschalter für die Narrow Box. Für die Reset-Funktion diese Taste 10 Sekunden lang gedrückt halten.
6 RJ45 LAN	Für die kabelgebundene Integration in ein Netzwerk per LAN-Kabel.
7 HDMI	Entspricht dem HDMI	2.0-Standard,unterstützt die Bildausgabe 4K@60Hz sowie Audioübertragungen.
8 DisplayPort	Entspricht dem	DisplayPortTM 1.2-Standard,unterstützt die Bildausgabe in UHD 4K sowie Multi- Stream-Transport und Audioübertragungen.
10 Stromanschluss	Für den Betrieb mit einem USB-C Netzteil DC 12V / 4A, 48 Watt.
11 Kensington Lock	Für die Diebstahl-Sicherung der Narrow Boxmithilfe eines Kensington-Schlosses

8 Technische Daten

Prozessor Intel®	CoreTM i3-N305, 8× 1800 MHz,Burst Frequenz max. 3800 MHz
Arbeitsspeicher 1x	SO-DIMM DDR4, max. 3200 MHz, max. 32 GB RAMKonfiguration modellabhängig
SSD • 1× 2280 M.2	PCIe• 1× 2,5“ SATA SSDKonfiguration modellabhängig
Grafik Intel® UHD	Graphics, max. 1250 MHz, 4K@60Hz
Audio Onboard 5.1	HD-Audiocontroller• 5.1. HD-Sound per HDMI• Stereo-Sound per 3,5 mm Audio OUT
Netzwerk Gigabit	LAN (10/100/1000 Mbit/s)
Wireless • Realtek®	RTL8852BE Wi-Fi 6, IEEE 802.11a/b/g/n/ac/ax2.4 GHz: max. 600 Mbit/s5 GHz: max. 1200 Mbit/s• Bluetooth® 5.2
Betriebssystem Kompatibel zu Windows 10, Windows 11, LinuxVorinstalliertes Betriebssystem modellabhängig

9 Aufrüstung mit einer M.2 PCIe SSD

Die CSL Narrow Box Core™ i3 bietet Ihnen Aufrüstmöglichkeiten für eine M.2 PCIe SSD im Format 2280 und eine 2,5" SATA SSD. Die Anschlüsse für die SSDs befinden sich im Inneren des Gehäuses. Um eine Aufrüstung durchzuführen, entfernen Sie die vier außenliegenden Gehäuseschrauben an der Unterseite der Narrow Box.

Achtung - wichtiger Hinweis!

Nutzen Sie zum Öffnen des Gehäuses bitte ausschließlich geeignetes Kunststoffwerkzeug!

Die Verwendung von Metallwerkzeug, z.B. einem Schraubendreher, kann zu Beschädigungen des Gehäuses und dem Erlöschen Ihrer Garantieansprüche führen.

9.1 Einbau der M.2 PCIe SSD

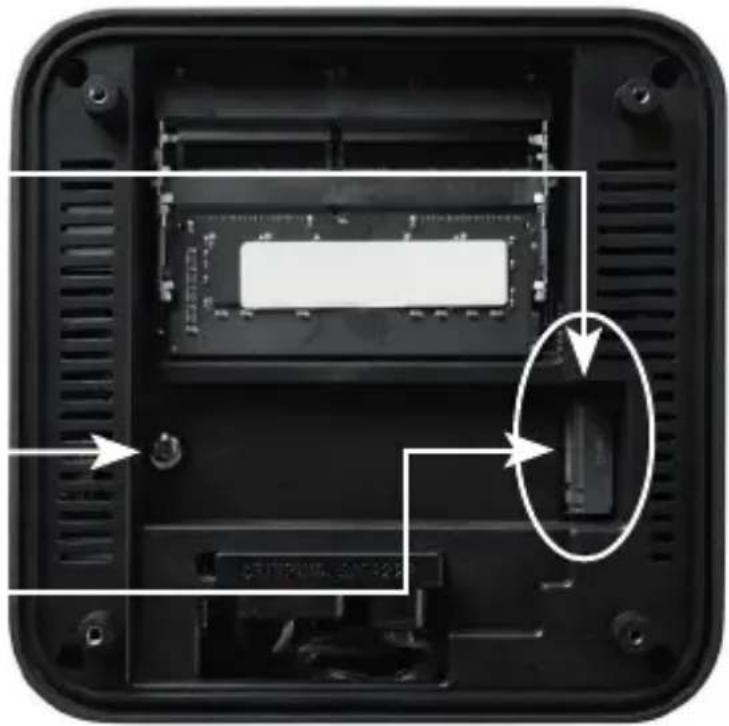

1) Der M.2-Steckplatz befindet sich neben dem Arbeitsspeicher.
2) Lösen Sie die Arretierungsschraube.
3) Stecken Sie die M.2 PCIe SSD vorsichtig in den Anschluss.
4) Drücken Sie die M.2 PCIe SSD in waagerechte Position.
5) Fixieren Sie die M.2 PCIe SSD mit der Arretierungsschraube.
6) Verschließen Sie das Gehäuse.

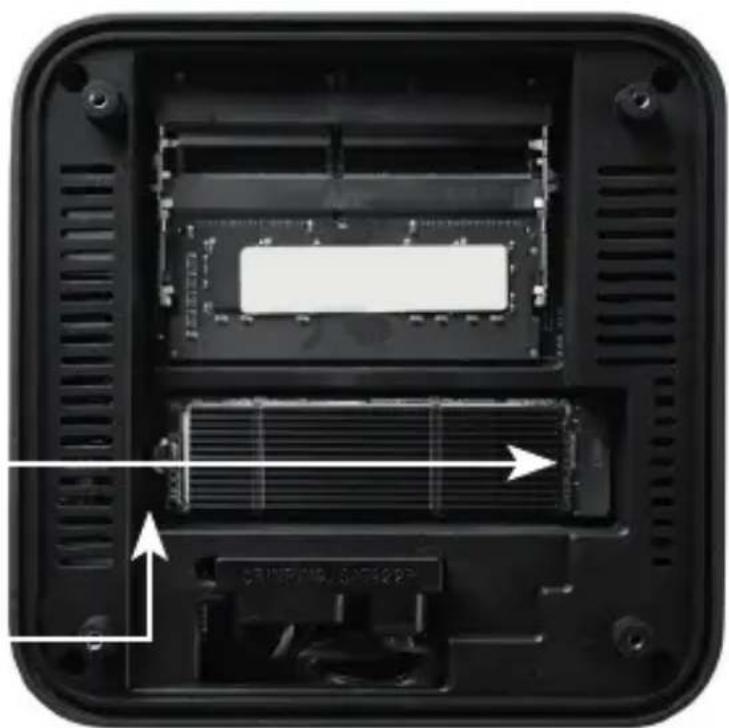

1) Hier befindet sich der M.2-Steckplatz
2) Arretierungsschraube lösen
3) M.2 PCIe SSD vorsichtig in den Anschluss stecken

4) M.2 PCIe SSD in waagerechte Position drücken
5) M.2 PCIe SSD mit der Arretierungsschraube fixieren
6) Gehäuse verschließen

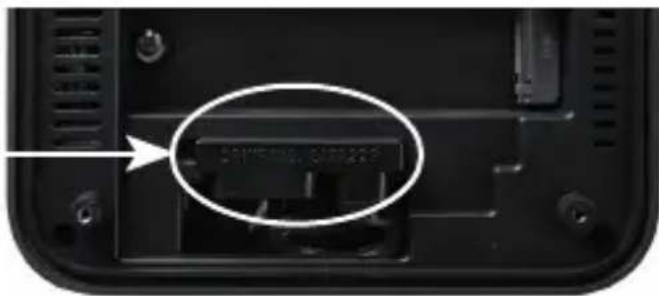

SATA Strom- und Datenstecker

10 Hinweise für die Installation und Wiederherstellung von Windows®

10.1 Allgemeine Hinweise für die Installation von Windows® Betriebssystemen

Bitte installieren Sie ausschließlich Vollversionen von Windows 10/Windows 11. Recovery-Versionen von anderen PC-Systemen funktionieren nicht.

10.2 Aktivierung von Microsoft Windows®

Um Ihr Betriebssystem uneingeschränkt nutzen zu können, muss eine Aktivierung bei Microsoft® erfolgen. Die Art der Aktivierung ist davon abhängig, welche Windows Version Sie für Ihr System erworben haben. Der Produktschlüssel ist auf dem Mainboard Ihres Systems gespeichert und es wird keine Eingabeaufforderung angezeigt. Bei einer bestehenden Internetverbindung erfolgt eine automatische Aktivierung.

10.3 Wiederherstellen des Auslieferungszustands

Windows 11

Aus dem laufenden Betriebssystem heraus:

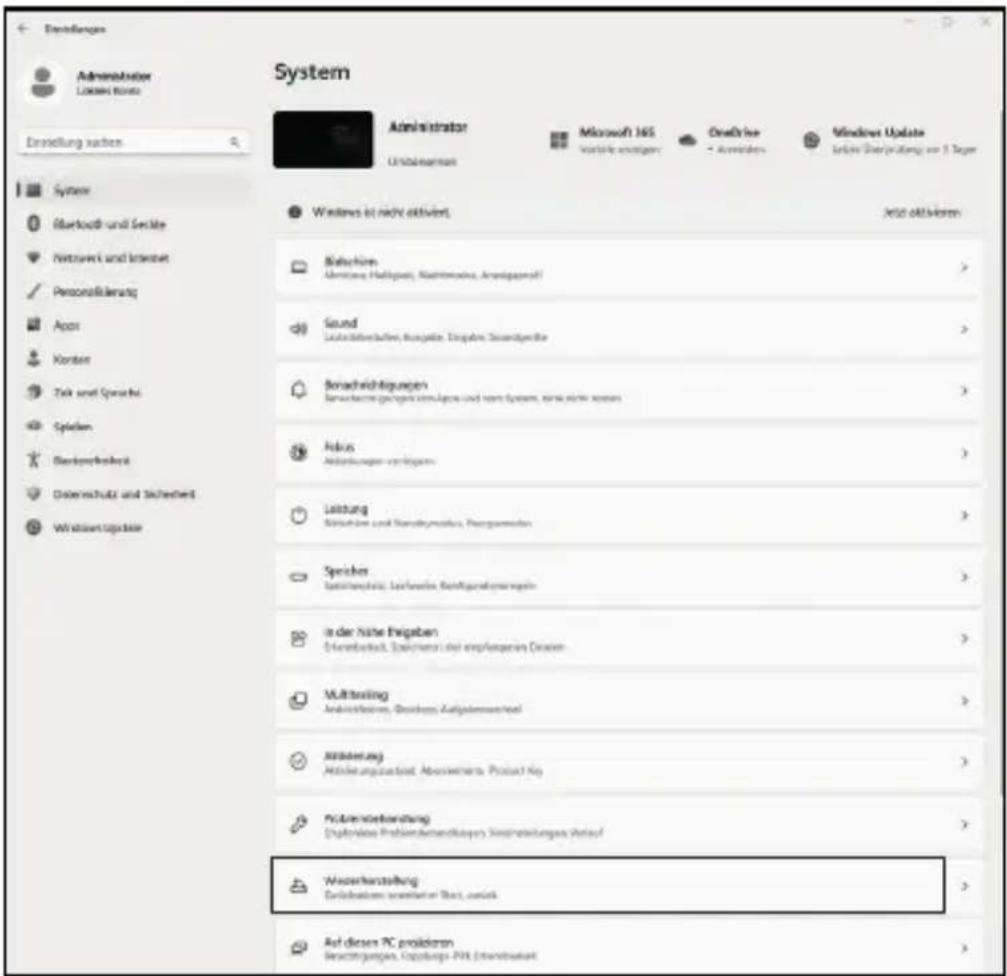

• Öffnen sie die „Windows-Einstellungen“
• Klicken Sie auf „System“ und anschließend auf "Wiederherstellung"
• Klicken Sie unter dem Punkt „Diesen PC zurücksetzen“ auf „PC zurücksetzen“

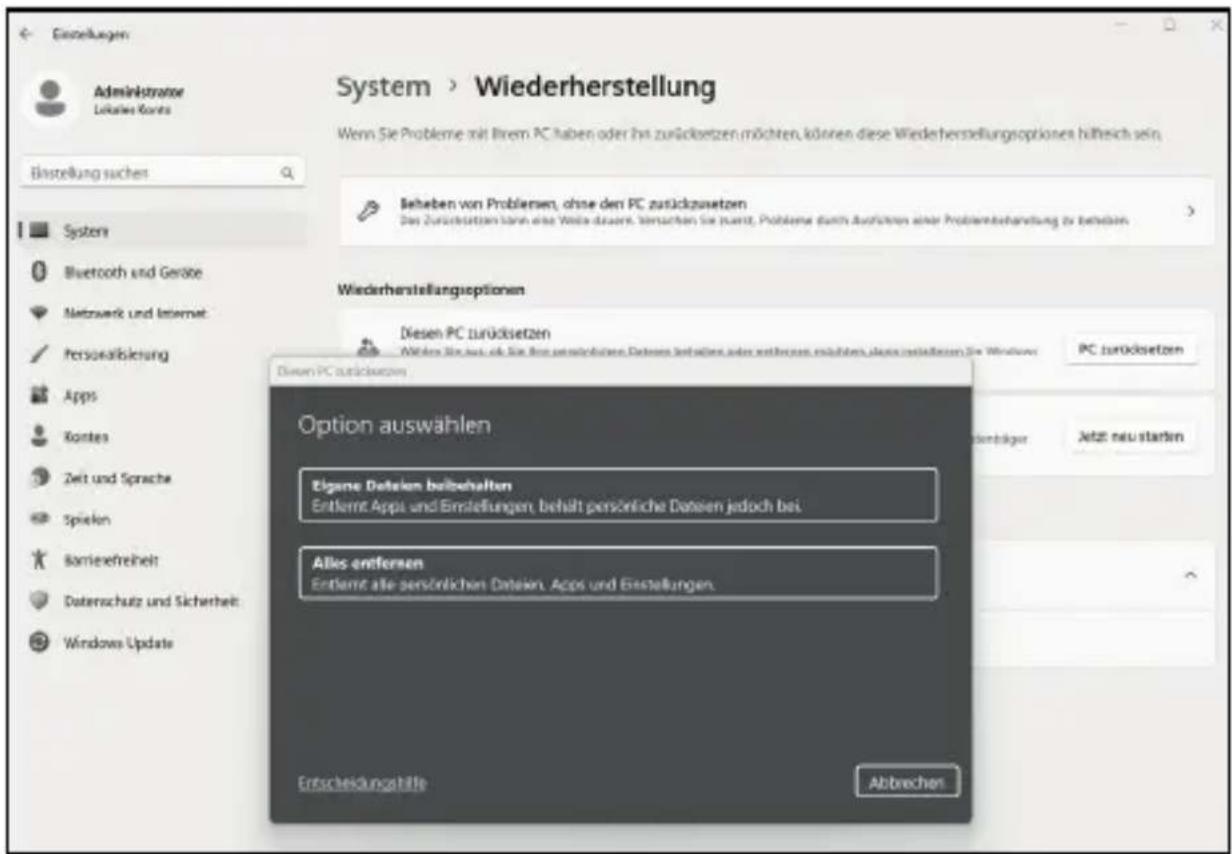

• Wählen Sie im darauffolgenden Fenster zwischen „Eigene Dateien beibehalten“ oder „Alles entfernen“ aus und folgen Sie den weiteren Anweisungen

System Administrator Locked von Denisierung setzen System Bluetooth und Sichte Netzwerk und Internet Personalisierung Apost Konten Tek und Sprichts Splechen Bankerberkeit Diverschutz und Sicherheit Währung-Putaktur Windows ist nicht aktiviert Bildurchim Mertgeschäfts, Haltpalys, Nachminder, Anlagepaprolt Sound Leukstehrendite, Ausgabe, Eingabe, Steuergene Bonachrichtigungen Sonstige Vermögens verfügbare und sonst System, sowie nicht worden Helus Abkirkungen verfügbare Leistung Südliche und Handelschaften, Pergammlin Spriches Spezialgeschäfts, Leistungs, Befizierungsvermögen In der Nähe Erwagen Standbarkeit, Sachanzen der empfangenen Osten Multiführung Anpassungen, Steuers Aufgewinn/Verlauf Änderung Abschreibungsstand, Abzinswerte, Produkt Kij Pübleinsteuerhaltung Explorations Problemverbindungen, Veränderungen Verlauf Wasseranstellung Zuschreiben, zummeten Bank, andersch. Auf diesen PC problemen Bezahlungen, Cappalungs-PNH (Interstitutsatz) Jetzt aktivieren

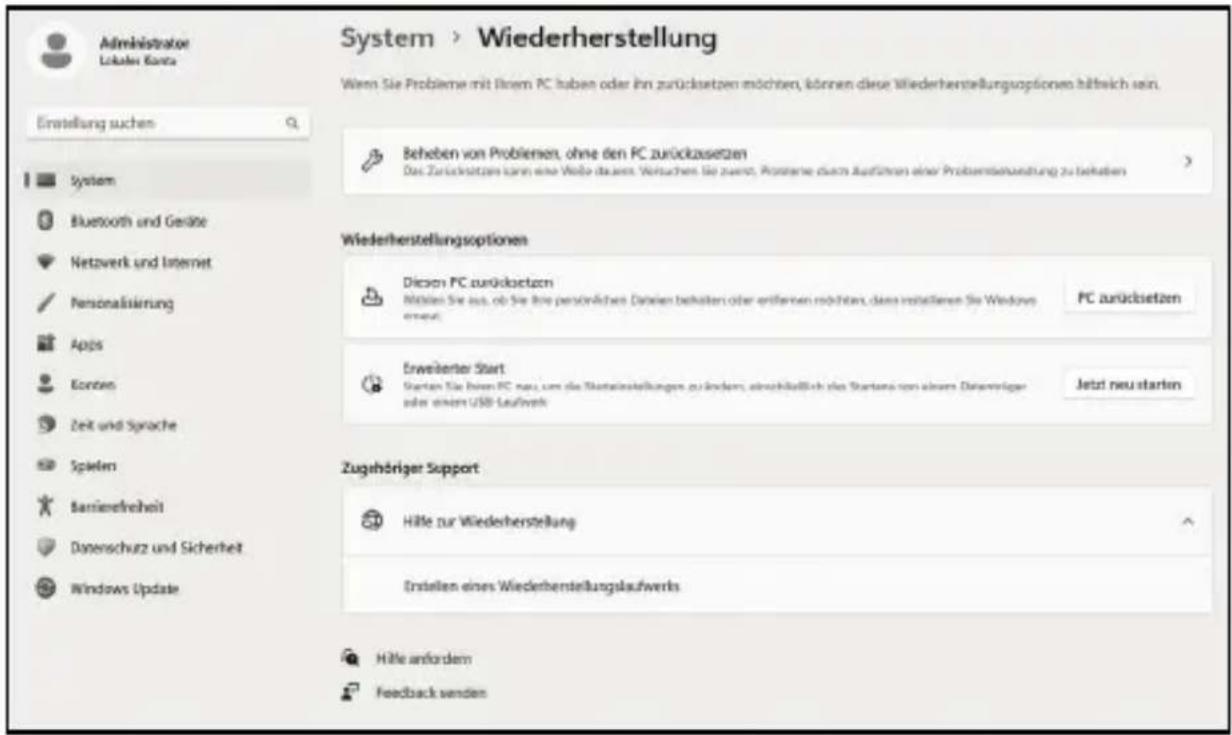

Administrator Lokaler Kouts System > Wiederherstellung Wenn Sie Probleme mit Ihrem PC haben oder ihn zurücksetzen möchten, können diese Wiederherstellungsoptionen hilfeich sein. Erstellung suchen System Bluetooth und Geräte Netzwerk und Internet Personalisierung Apps Kosten Zeit und Sprache Spielern Barrierefreiheit Dosenschutz und Sicherheit Windows Update Beheben von Problemen, ohne den PC zurückassetzen Das Zurechnungen kann eine Weite davon. Versuchen Sie zuert, Prorare zum Aufholen einer Problemensetzung zu behalten Wiederherstellungsoptionen Dicson PC zurücksetzen Nösten Sie aus, ob Sie ihre persönlichen Databen behalten oder enthalten möchten, dass installieren Sie Windows erwart. Erweiterter Start Starten Sie Ihren PC neu, um die Beteinstellungen zu anders, einschließlich des Starten von einem Daraimiger oder einem USB-Leufwerk Jetzt neu starten Zugehöriger Support Hilfe zur Wiederherstellung Erstellen eines Wiederherstellungslaufwerks Hilfe anfordem Feedback senden

Einstellungen Administrator Lokalien Konts System > Wiederherstellung Wenn Sie Probleme mit Ihrem PC haben oder ihr zurücksetzen möchten, können diese Wiederherstellungsoptiones hilfeich sein. Bristellung suchen System Bluetooth und Geräte Netzwerk und Internet Personalisierung Apps Kontes Zeit und Sprache Spielen Barrierefreiheit Datenschutz und Sicherheit Windows Update Beihen von Problemen, ohne den PC zurücksetzen Das Zurücksetzen kann eine Weite dragen, versuchen sie prunst, Probleme durch Ausführen einer Problemebehandlung zu behalten Wiederherstellungsoptionen Diesen PC zurücksetzen Alden Sie bei, ich Sie Bin ausbehalten. Daten in belahlen oder entfernen erwähnten, alles installieren Sie Windows PC zurücksetzen Diesen PC zurücksetzen Option auswahlen Eigene Daten in belbehalten Entfällt Apps und Einstellungen, behält persönliche Daten jedoch bei. Alles entfernen Entfällt alle persönlichen Daten, Apps und Einstellungen. Entscheidungshülle Abbrechen

12 Deutsch

Windows 11

1. Öffnen Sie die Einstellungen über das Startmenü oder drücken Sie Win+I
2. Navigieren Sie zu System > Wiederherstellung.
3. Klicken Sie auf Zurücksetzen.
4. Wählen Sie entweder Meine Dateien behalten oder Alles entfernen.
5. Wählen Sie zwischen Cloud-Download und Lokale Neuinstallation.
6. Klicken Sie auf Weiter, wenn Sie mit den Einstellungen einverstanden sind. Wenn Sie alle Dateien entfernen und das Laufwerk bereinigen möchten, klicken Sie auf Einstellungen ändern und aktivieren Sie Daten bereinigen.
7. Klicken Sie auf Zurücksetzen.
8. Folgen Sie den Anweisungen, um die Neuinstallation abzuschließen.

11 Bluetooth-Verbindung herstellen

Um eine Bluetooth-Verbindung mit Ihrem gewünschten Gerät herzustellen, gehen Sie bitte wie folgt vor:

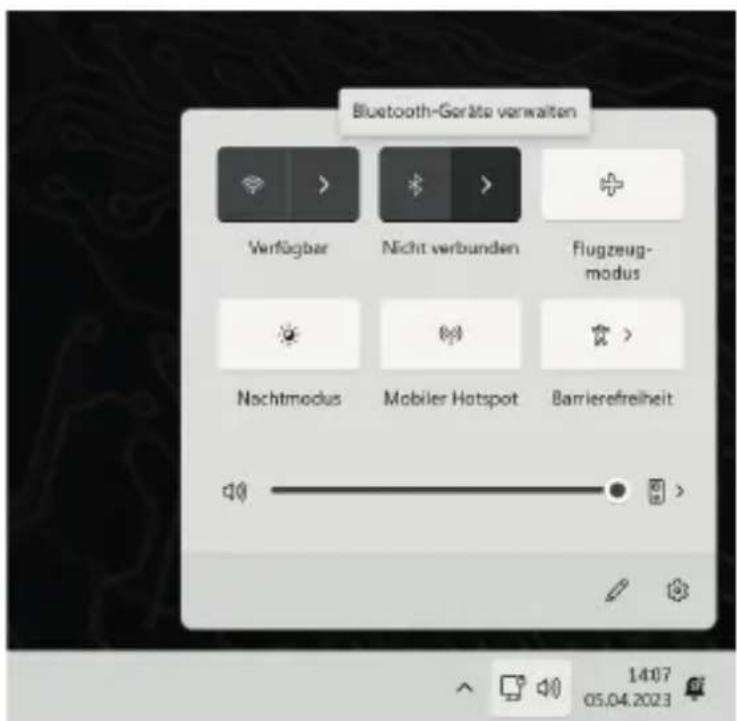

Bluetooth-Geräte verwalten Verfügbar Nicht verbunden Flugzeug- modus Nochtmodus Mobiler Hotspot Barrierefreiheit 1407 05.04.2023

Öffnen Sie die Bluetooth-Einstellungen an Ihrem Computer, indem Sie auf das Bluetooth-Symbol in der Taskleiste rechtsklicken und anschließend auf „Bluetooth-Gerät hinzufügen“ drücken.

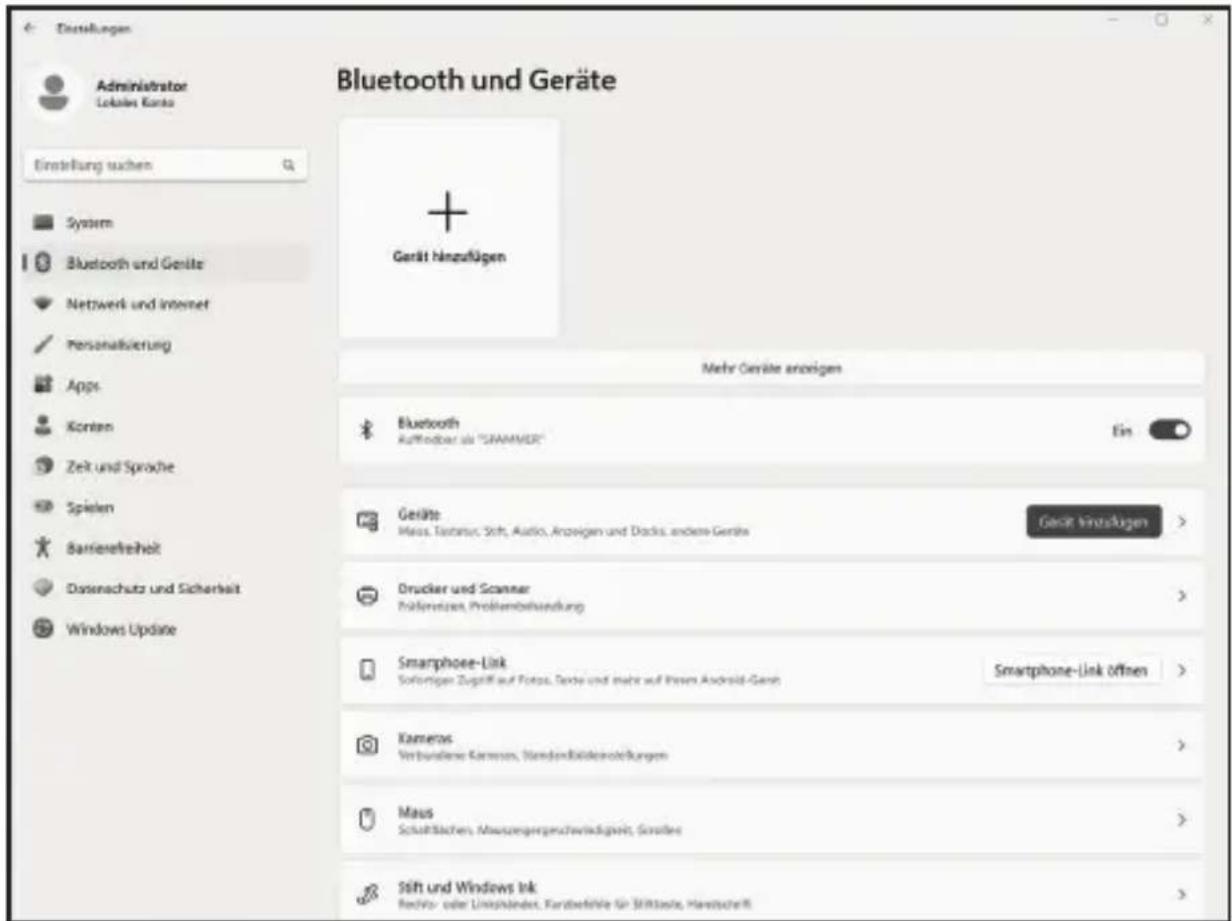

Im Anschluss öffnen sich die Bluetooth-Einstellungen. Aktivieren Sie nun an dem Gerät, mit dem Sie sich verbinden wollen, die Bluetooth-Verbindung und machen Sie dieses Gerät sichtbar. Danach erscheint dieses Gerät in den Bluetooth-Einstellungen und Sie können sich mit diesem verbinden.

Durchstellungen Administrator Lotales Karsa Einstellung suchen System Bluetooth und Geräte Netzwerk und internet Personalisierung Apps Konten Zeit und Sprache Spielen Barrierefreiheit Dosenschutz und Sicherheit Windows Update Bluetooth AuRfender als "SMammer" Ein Gesäte Meas, Textura, Sift, Audio, Anzeigen und Docks, andere Geräte Geoff hinzufügen > Drucker und Scanner Referenzen, Problembeisendlung Smartphone-Link Sofortigen Zugriff auf Fotos, Geste und mehr auf ihren Android-Geräte Smartphone-Link öffnen > Kameras Verbundene Kameras, Standardblücksentellungen Maus Schlaftflächen, Maszengergeschwindigkeit, Gröder Stift und Windows Ink Rechts- oder Linkshänden, Karbeiterfälle für Stiftstelle, Hauschafter

12 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzu nehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte.

Prüfen Sie das Gerät vor der Verwendung auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde.

Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen

Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung be schrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche.

Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

13 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhal tig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurück zugeben.

Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

13.1 Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen:

Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich ver pflich tet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des An bie ters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 94495668

Hiermit erklärt die Firma CSL Computer GmbH, dass sich das Gerät 91314 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (Niederspannung), 2014/53/EU (RED) und RoHS 2011/65/EU befindet.

Eine vollständige Konformitätserklärung fin den Sie unter: CSL Computer GmbH, Hanseatenstraße 34, D-30853 Langenhagen

8 Technische gegevens

Processor Intel® CoreTM i3-N305, 8× 1800 MHz,burstfrequentie max. 3800 MHz
Werkgeheugen 1× SO	-DIMM DDR4, max. 3200 MHz, max. 32 GB RAM Configuratie modelafhankelijk
SSD • 1× 2280 M.2 PCIe	• 1× 2,5“ SATA SSD Configuratie modelafhankelijk
Grafische Intel® UHD	Graphics, 1250 MHz, 4K@60Hz
Audio Onboard 5.1 HD	D-Audiocontroller• 5.1 HD-geluid via HDMI• Stereogeluid via 3,5 mm audio OUT
Netwerk Gigabit LAN	(10/100/1000 Mbit/s)
Draadloze • Realtek®	RTL8852BE Wi-Fi 6, IEEE 802.11a/b/g/n/ac/ax2.4 GHz: max. 600 Mbit/s5 GHz: max. 1200 Mbit/s• Bluetooth® 5.2
Besturingssysteem	Compatibel met Windows 10, Windows 11, Linux Vooraf geïnstalleerd besturingssysteem
