BEDIENUNGSANLEITUNG UB002G MAKITA

EN	Cordless Blower INSTRUCTION MANUAL 5
FR	SOUFFLEUR SANS FIL(ASPIRO / SOUFFLEUR (SANS FIL))	MANUEL D’INSTRUCTIONS 13
DE	Gebläse (Sauger) BETRIEBSANLEITUNG 21
IT	Soffiatore a batteria ISTRUZIONI PER L’USO 30
NL	Accubladblazer GEBRUIKSAANWIJZING 39
ES	Sopladora Inalámbrica	MANUAL DE INSTRUCCIONES 47
PT	Soprador a Bateria (Soprador / Aspirador a Bateria)	MANUAL DE INSTRUÇÕES 56
EL	Φορητός φυσητήρας ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 64
TR	Akülü Üfleyici KULLANMA KILAVUZU 73

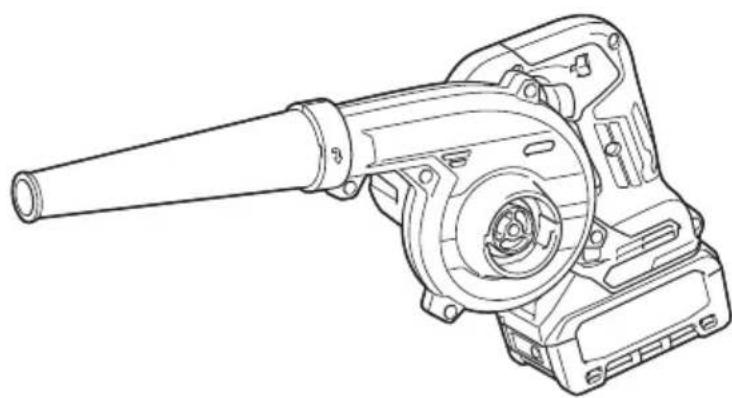

UB002G

Modell: UB002G
Kapazitäten Luftmenge	*1	0 - 3,6 m3/min
	Luftgeschwindigkeit (durchschnittlich) *2	0 - 81 m/s
	Luftgeschwindigkeit (max.) *2	0 - 99 m/s
Gesamtlänge *3		516 mm
Nennspannung 36 V - 40 V Gleichstrom
Nettogewicht	*4	1,3 kg
	*5	2,0 - 3,5 kg

*1 Ohne Düsen
^2 Mit Düse
^*3 Mit Düse und Akku BL4040, und ohne Staubsack
^4 Gewicht ohne Sonderzubehörteile und Akku(s)
^5 Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die leichteste und die schwerste Kombination sind in der Tabelle angegeben.
- Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land unterschiedlich sein.

Zutreffende Akkus und Ladegeräte

Akku BL4020* / BL4025* / BL4040* / BL4040F* / BL4050F / BL4080F	*: Empfohlener Akku
Ladegerät DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihrem Wohngebiet eventuell nicht erhältlich.

⚠️WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgendwelcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

Symbole			Ein repräsentativer Akku, der für dieses Produkt geeignet ist.
Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut.		Ni-MH Li-ion	Nur für EU-LänderAufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken.Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll!In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nationales Recht sollten Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden.Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt.
	Besondere Umsicht und Aufmerksamkeit erforderlich.
	Betriebsanleitung lesen.
	Halten Sie Ihre Hände von rotierenden Teilen fern.
	Langes Haar kann einen Unfall durch Erfassen verursachen.
	Halten Sie Umstehende fern.
	Augen- und Gehörschutz tragen.
	Keiner Feuchtigkeit aussetzen.

Garantierter Schallleistungspegel gemäß der EU-Richtlinie über Außenlärm.

Schallleistungspegel gemäß der australischen NSW-Lärmschutzverordnung

Vorgesehene Verwendung

Die Maschine ist für Blasen und Saugen vorgesehen.

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN62841-1:

Mit Düse

Arbeitsmodus: Leerlaufbetrieb (Blasen)

Schalldruckpegel ( L_pA ): 84 dB (A)

Schallleistungspegel (LWA): 92 dB (A)

Messunsicherheit (K): 3 dB (A)

Mit Düse

Arbeitsmodus: Leerlaufbetrieb (Saugen)

Schalldruckpegel (LpA): 87 dB (A)

Schallleistungspegel (LWA): 95 dB (A)

Messunsicherheit (K): 3 dB (A)

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN IEC 62841-4-6:

Mit Gartendüse

Arbeitsmodus: Leerlaufbetrieb (Blasen)

Schalldruckpegel ( L_pA ): 81 dB (A)

Messunsicherheit (K): 3 dB (A)

Schallleistungspegel (LWA): 91 dB (A)

Messunsicherheit (K): 2,0 dB (A)

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

⚠️WARNUNG: Einen Gehörschutz tragen.

⚠️WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.

⚠️WARNUNG: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingungen

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841-1:

Mit Düse

Arbeitsmodus: Leerlaufbetrieb (Blaşen)

Schwingungsemission ( a_h ): 2,5 m/s ^2 oder weniger Messunsicherheit (K): 1,5 m/s ^2

Mit Düse

Arbeitsmodus: Leerlaufbetrieb (Saugen)

Schwingungsemission ( a_h ): 2,5 m/s ^2 oder weniger Messunsicherheit (K): 1,5 m/s ^2

Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN IEC 62841-4-6:

Mit Gartendüse

Arbeitsmodus: Leerlaufbetrieb (Blasen)

Schwingungsemission ( a_h ): 2,5 m/s ^2 oder weniger Messunsicherheit (K): 1,5 m/s ^2

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

⚠️ WARNING: Die Vibrationsemission

während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.

⚠️ WARNING: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter

Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Konformitätserklärungen

Nur für europäische Länder

Die Konformitätserklärungen sind in Anhang A dieser Betriebsanleitung enthalten.

SICHERHEITSWAR- NUNGEN

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

⚠️WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die diesem Elektrowerkzeug beiliegen. Eine

Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnungen für Akku-Gartenblasgerät/Sauger

1. Benutzen Sie die Maschine nicht bei schlechtem Wetter, insbesondere bei Blitzschlaggefahr. Dadurch wird die Gefahr, von einem Blitz getroffen zu werden, verringert.
2. Überprüfen Sie den Schmutzfänger regelmäßig auf Verschleiß oder Verschlechterung. Ein abgenutzter oder beschädigter Schmutzfänger kann die Gefahr von Personenschäden erhöhen.
3. Tragen Sie einen Augen- und Gehörschutz. Angemessene Schutzausrüstung verringert das Risiko von Personenschäden.
4. Tragen Sie während des Betriebs der Maschine immer rutschfestes und schützendes Schuhwerk. Betreiben Sie die Maschine nicht, wenn Sie barfuß sind oder offene Sandalen tragen. Dadurch wird die Verletzungsgefahr für die Füße verringert.
5. Tragen Sie keine locker sitzende Kleidung oder Gegenstände wie Schals, Schnüre, Ketten, Krawatten usw., die in die Lufteinlässe gesaugt werden könnten. Binden Sie langes Haar zurück oder decken Sie es ab, damit es sich nicht in den Lufteinlässen verfangen kann. Falls einer dieser Gegenstände in die Lufteinlässe gezogen wird, kann dies das Risiko von Personenschäden erhöhen.
6. Halten Sie Umstehende während des Betriebs der Maschine fern. Herausgeschleuderte Fremdkörper können die Gefahr von Personenschäden erhöhen.
7. Benutzen Sie das Gerät nicht im Saugmodus, wenn der Schmutzfänger nicht platziert ist. Herausgeschleuderte Objekte können die Gefahr von Personenschäden erhöhen.
8. Richten Sie die Blasdüse niemals in die Richtung von Menschen oder Haustieren oder in die Richtung von Fenstern. Lassen Sie besondere Vorsicht walten, wenn Sie Fremdkörper in der Nähe von festen Objekten wie Bäumen, Autos und Mauern verblasen, die ein Abprallen der Fremdkörper verursachen können. Herausgeschleuderte Objekte können Sachschäden verursachen und das Risiko von Personenschäden erhöhen.

9. Benutzen Sie die Maschine nicht zum Aufsaugen oder Wegblasen von brennenden oder rauchenden Gegenständen wie Zigaretten, Streichhölzern oder heißer Asche. Diese Zündquellen können die Gefahr eines Brands erhöhen.

10. Saugen Sie kein Wasser oder andere Flüssigkeiten auf und tauchen Sie keine Teile der Maschine in Flüssigkeiten. Wasser, das in die Maschine eindringt, kann die Gefahr eines elektrischen Schlags erhöhen.

11. Saugen Sie keine Steine, Kies, Metall oder Glasscherben auf. Das Lüfterrad kann beschädigt werden und die Gefahr von Personenschäden erhöhen.
12. Berühren Sie den Lüfter nicht, wenn er noch in Bewegung ist. Schalten Sie die Maschine aus und warten Sie, bis der Lüfter anhält, bevor Sie Teile entfernen, die Zugang zum Lüfter geben könnten. Dadurch wird die Verletzungsgefahr durch bewegte Teile verringert.
13. Vergewissern Sie sich, dass der Ein-Aus-Schalter ausgeschaltet ist, wenn Sie gestautes Material beseitigen oder die Maschine warten wollen. Unerwartetes Starten der Maschine beim Beseitigen von gestautem Material oder bei der Wartung kann zu schweren Personenschäden führen.
14. Eingedrungene Fremdkörper können die Luftkanäle blockieren und die Luftströme belasten. Entfernen Sie alle Hindernisse im Luftweg, falls die Blas-/Saugleistung beeinträchtigt wird.
15. Tragen Sie immer Handschuhe während des Betriebs. Vermeiden Sie es, die Maschine mit bloßen Händen zu betreiben. Dadurch wird die Verletzungsgefahr für die Hände und Finger verringert.
16. Benutzen Sie diese Maschine auf Bodenhöhe, nicht auf Leitern oder anderen instabilen Stützen.
17. Wenn die Maschine gegen ein hartes Objekt stößt oder übermäßig vibriert, überprüfen Sie die Maschine auf Schäden.
18. Vergewissern Sie sich immer, dass die Lüftungsöffnungen frei von Fremdkörpern sind.
19. Reinigen Sie die Maschine vor der Lagerung.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠️WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten.

MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand,

übermäßiger Hitzeentwicklung oder einer Explosion kommen.

1. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

2. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

3. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus.
Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.

2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

3. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.

4. Benutzen Sie keine beschädigten Akkus.

5. Die enthaltenen Lithium-Ionen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung.

Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden.

Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie möglicherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

1. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

2. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

3. Soll das Werkzeug längere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.

4. Bei und nach dem Gebrauch kann der Akku heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von heißen Akkus.
5. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.
6. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.
7. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.
8. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠ VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen

Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen, nehmen Sie ihn vom Werkzeug oder Ladegerät ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

BEZEICHNUNG DER TEILE

Blaskomponenten

▶ Abb.1

1 Düse 2 Blasgeräteauslass
3 Saugeinlass 4 Auslöseschalter
5 Drehzahl-Einstellhebel 6 Gartendüse *

* Sonderzubehör

Saugkomponenten

▶ Abb.2

1 Düse 2 Saugeinlass
3 B asgeräteauslass 4 Staubsack *

* Sonderzubehör

MONTAGE

⚠ VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

Zusammenbau des Blasgeräts

Anbringen und Abnehmen der Düse

Richten Sie die Vorsprünge an der Düse auf die Rillen am Blasgeräteauslass aus. Führen Sie die Düse in die Auslassöffnung ein. Drehen Sie dann die Düse, um sie zu verriegeln.

▶ Abb.3: 1. Düse 2. Blasgeräteauslass

Zum Abnehmen der Düse wenden Sie das Montageverfahren umgekehrt an.

Anbringen und Abnehmen der Gartendüse

Sonderzubehör

Richten Sie die Vorsprünge an der Gartendüse auf die Rillen am Blasgeräteauslass aus. Führen Sie die Gartendüse in die Auslassöffnung ein. Drehen Sie dann die Gartendüse, um sie zu verriegeln.

▶ Abb.4: 1. Gartendüse 2. Blasgeräteauslass

Zum Abnehmen der Gartendüse wenden Sie das Montageverfahren umgekehrt an.

Anbringen und Abnehmen von Bürsten-/Wischerdüsen

Sonderzubehör

Bringen Sie die Bürstendüse oder die Wischerdüse an einem dehnbaren Flexschlauch an. Führen Sie das Endstück des dehnbaren Schlauchs in den Blasgeräteauslass ein, und drehen Sie es dann, um den Schlauch zu verriegeln.

▶ Abb.5: 1. Bürstendüse 2. Wischerdüse 3. Dehnbarer Flexschlauch 4. Blasgeräteauslass

Zum Entfernen des Düsen- und Schlauchsets führen Sie den Installationsvorgang in umgekehrter Reihenfolge durch.

Anbringen und Abnehmen der Langdüse

Sonderzubehör

Montieren Sie die Langdüse auf die gleiche Weise wie die Düse. Zum Abnehmen der Langdüse wenden Sie das Montageverfahren umgekehrt an.

Anbringen und Abnehmen der Konusdüse

Sonderzubehör

Bringen Sie zuerst die Konusdüse an der Düse an, und installieren Sie dann die Düse am Blasgerät. Zum Abnehmen der Konusdüse wenden Sie den Installationsvorgang in umgekehrter Reihenfolge an.

Zusammenbau des Sauggeräts

Anbringen und Abnehmen der Düse

Richten Sie die Vorsprünge an der Düse auf die Rillen am Saugeinlass aus. Führen Sie die Düse in die Einlassöffnung ein. Drehen Sie dann die Düse, um sie zu verriegeln.

▶ Abb.6: 1. Düse 2. Saugeinlass

Zum Abnehmen der Düse wenden Sie das Montageverfahren umgekehrt an.

Anbringen und Abnehmen des Staubsacks

Sonderzubehör

Richten Sie die Vorsprünge am Staubsackeinlass auf die Rillen am Blasgeräteauslass aus. Führen Sie den Einlass des Staubsacks in die Auslassöffnung des Blasgeräts ein. Drehen Sie dann den Staubsackeinlass, um ihn zu verriegeln.

▶ Abb.7: 1. Staubsackeinlass 2. Blasgeräteauslass

Zum Abnehmen des Staubsacks wenden Sie das Montageverfahren umgekehrt an.

Anbringen und Abnehmen von Flexschlauchsätzen

Sonderzubehör

Wählen Sie einen für Ihre Anwendung geeigneten Flexschlauchsatz.

Montieren Sie einen Satz aus Flexschlauch, Rohr und Düse zusammen und bringen Sie ihn am Saugeinlass des Blasgeräts an, indem Sie das Verbindungsstück auf die gleiche Weise wie bei der Düsenmontage benutzen. Bei einem dehnbaren Flexschlauchsatz führen Sie das Endstück des Schlauchs in den Saugeinlass des Blasgerätes ein, und drehen Sie dann das Verbindungsstück, um den Schlauch zu verriegeln.

▶ Abb.8: 1. Satz aus Flexschlauch, Rohr und Düse 2. Verbindungsstück 3. Dehnbarer Flexschlauchsatz 4. Endstück 5. Saugeinlass

Zum Abnehmen der Flexschlauchsätze wenden Sie das Montageverfahren in umgekehrter Reihenfolge an.

FUNKTIONSBE- SCHREIBUNG

⚠ VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus

▲VORSICHT: Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmen.
⚠ VORSICHT: Halten Sie die Maschine und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie die Maschine und den Akku nicht sicher festhalten, können sie Ihnen aus den Händen rutschen, was zu einer Beschädigung der Maschine und des Akkus und zu Personenschäden führen kann.
▲VORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er versehentlich aus der Maschine herausfallen und Sie oder umstehende Personen verletzen.
⚠VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Richten Sie zum Anbringen des Akkus dessen

Führungsfeder auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem leisen Klicken einrastet. Wenn Sie die rote Anzeige sehen können, wie in der Abbildung gezeigt, ist der Akku nicht vollständig verriegelt.

Um den Akku abzunehmen, ziehen Sie ihn von der Maschine ab, während Sie den Knopf an der Vorderseite des Akkus verschieben.

▶ Abb.9: 1. Rote Anzeige 2. Knopf 3. Akku

Anzeigen der Akku-Restkapazität

Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.
▶ Abb.10: 1. Anzeigelampen 2. Prüftaste

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
			75% bis 100%
			50% bis 75%
			25% bis 50%
			0% bis 25%
			Den Akku aufladen.
			Möglicherweise liegt eine Funktionsstörung im Akku vor.

HINWEIS: Abhängig von den

Benutzungsbedingungen und der

Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen.

HINWEIS: Die erste (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Maschinen-/Akku-Schutzsystem

Die Maschine ist mit einem Maschinen-/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Maschine und Akku zu verlängern. Die Maschine bleibt während des Betriebs automatisch stehen, wenn die Maschine oder der Akku einer der folgenden Bedingungen unterliegt:

Überlastschutz

Wird die Maschine oder der Akku in einer Weise betrieben, die eine ungewöhnlich hohe Stromaufnahme bewirkt, bleibt die Maschine automatisch stehen.

Schalten Sie in dieser Situation die Maschine aus und brechen Sie die Anwendung ab, die die Überlastung der Maschine verursacht hat. Schalten Sie dann die Maschine ein, um sie wieder zu starten.

Überhitzungsschutz

Wenn die Maschine oder der Akku überhitzt wird, bleibt die Maschine automatisch stehen. Lassen Sie die Maschine und den Akku in diesem Fall abkühlen, bevor Sie die Maschine wieder einschalten.

Überentladungsschutz

Wenn die Akkukapazität unzureichend wird, bleibt die Maschine automatisch stehen. Nehmen Sie in diesem Fall den Akku von der Maschine ab, und laden Sie ihn auf.

Schutz gegen andere Ursachen

Das Schutzsystem ist auch für andere Ursachen ausgelegt, die eine Beschädigung der Maschine bewirken könnten, und ermöglicht automatisches Anhalten der

Maschine. Führen Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn die Maschine zu einem vorübergehenden Stillstand oder Betriebsstopp gekommen ist.

1. Schalten Sie die Maschine aus und wieder ein, um sie neu zu starten.
2. Laden Sie den/die Akku(s) auf, oder tauschen Sie ihn/sie gegen einen aufgeladenen Akku/aufgeladene Akkus aus.
3. Lassen Sie die Maschine und den/die Akku(s) abkühlen.

Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an Ihre lokale Makita-Kundendienststelle.

Schalterfunktion

⚠️WARNUNG: Vergewissern Sie sich vor dem Anbringen des Akkus an der Maschine stets, dass der Auslöseschalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Betätigen Sie den Auslöseschalter, um die Maschine zu starten. Die Drehzahl erhöht sich, wenn Sie den Auslöseschalter fester drücken. Zum Anhalten lassen Sie den Auslöseschalter los.

▶ Abb.11: 1. Ein-Aus-Schalter

Drehzahl-Einstellhebel

Die Drehzahl kann geändert werden, indem der Drehzahl-Einstellhebel auf eine bestimmte Zahlenposition von 1 bis 3 verschoben wird. Eine höhere Drehzahl wird erreicht, wenn Sie den Hebel so weit absenken, dass die Zahl „3“ im Drehzahl-Anzeigefenster angezeigt wird. Drücken Sie den Hebel nach oben, um die Zahl „1“ für eine niedrigere Drehzahl anzuzeigen.

Siehe die folgende Tabelle mit den Drehzahl-Einstellungen. Vergewissern Sie sich, dass der Drehzahl-Einstellhebel vor dem Betrieb auf die korrekte Position eingestellt ist.

▶ Abb.12: 1. Drehzahl-Einstellhebel 2. Drehzahl-Anzeigefenster

Tabelle der Drehzahl-Einstellungen

Nummer Drehzahl
3 Hoch
2 Mittel
1 Niedrig

ANMERKUNG: Wenn Sie den Drehzahl-Einstellhebel verschieben, achten Sie darauf, den Auslöseschalter vollständig loszulassen. Anderenfalls kann die Maschine beschädigt werden.

Funktion zur Verhütung eines versehentlichen Wiederanlaufs

Die Maschine läuft nicht an, selbst wenn Sie den Akku bei betätigtem Auslöseschalter einsetzen. Um die Maschine zu starten, lassen Sie zunächst den Auslöseschalter los, und betätigen Sie dann den Auslöseschalter erneut.

BETRIEB

⚠ VORSICHT: Legen Sie die Maschine nicht im eingeschalteten Zustand auf den Boden. Sand oder Staub können durch den Saugeinlass eindringen und eine Funktionsstörung oder Personenschäden verursachen.

Blasbetrieb

⚠ VORSICHT: Wenn Sie die Maschine im Blasbetrieb benutzen, entfernen Sie unbedingt den Staubsack von der Maschine, und bringen Sie die Düse für Blasen an.

Halten Sie die Maschine mit einer Hand fest, und führen Sie die Blasarbeit aus, indem Sie sie langsam schwenken. Wenn Sie die Umgebung eines Gebäudes, eines großen Steins oder Fahrzeugs säubern, richten Sie die Düse vom Objekt weg. Um eine Ecke zu säubern, beginnen Sie im Inneren der Ecke, und bewegen Sie sich dann aus der Ecke heraus.

Blasen mit Düse

▶ Abb.13

Blasen mit Gartendüse (Sonderzubehörteil)

▶ Abb.14

Saugbetrieb

⚠ VORSICHT: Wenn Sie die Maschine im Saugbetrieb benutzen, bringen Sie unbedingt den Staubsack und die Düse an der Maschine an.
⚠ VORSICHT: Überprüfen Sie den Staubsack öfters auf Verschleiß oder Verschlechterung.
⚠ VORSICHT: Schließen Sie unbedingt den Verschluss des Staubssacks, bevor Sie die Maschine betreiben.
⚠ VORSICHT: Schalten Sie stets die Maschine aus, bevor Sie den Verschluss des Staubsacks öffnen oder schließen.

ANMERKUNG: Wenn Sie die Maschine im Saugbetrieb benutzen, verwenden Sie nicht die Gartendüse. Anderenfalls kann das aufgesaugte Material stecken bleiben und eine Funktionsstörung der Maschine verursachen.

ANMERKUNG: Lassen Sie nicht zu, dass nasses Laub und Fremdkörper, wie z. B. große Holzspäne, Metallgegenstände, Glas, Kiesel usw., in die Maschine gesaugt werden. Anderenfalls kann eine Funktionsstörung auftreten.

ANMERKUNG: Entleeren Sie den Staubsack, bevor er ganz voll wird. Anderenfalls kann eine Funktionsstörung auftreten.

* Staubsack und Gartendüse sind als Sonderzubehörteile erhältlich.

Halten Sie die Maschine mit beiden Händen fest. Stellen Sie den Auslöseschalter während des Betriebs der Maschine auf eine für den Arbeitsplatz und die Bedingungen angemessene Saugkraft ein.

▶ Abb.15

Entleeren Sie den Staubsack, bevor er voll wird, indem Sie den Staubsack von der Maschine abnehmen und dann den Verschluss entfernen.

▶ Abb.16: 1. Verschluss

WARTUNG

⚠ VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

Reinigen der Maschine

Reinigen Sie die Maschine, indem Sie sie mit einem trockenen oder einem in Seifenwasser getauchten und ausgewrungenen Tuch abwischen.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Entfernen Sie Staub oder Schmutz von den Saugeinlässen.

▶ Abb.17: 1. Saugeinlass

FEHLERSUCHE

Bevor Sie den Reparaturdienst anrufen, führen Sie zunächst Ihre eigene Inspektion durch. Falls Sie ein Problem finden, das nicht in der Anleitung erläutert wird, versuchen Sie nicht, die Maschine zu zerlegen. Wenden Sie sich stattdessen an autorisierte Makita-Kundendienstzentren, und achten Sie darauf, dass stets Makita-Ersatzteile für Reparaturen verwendet werden.

Zustand der Unregelmäßigkeit Wahrscheinliche Ursache(Funktionsstörung)		Abhilfemaßnahme
Der Motor läuft nicht. Der Akku ist nicht	eingesetzt. Den Akku einsetzen.
	Akkustörung (Unterspannung) Den Akku	aufladen. Falls Laden nichts nützt, den Akku austauschen.
	Das Antriebssystem funktioniert nicht korrekt.	Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.
Der Motor bleibt nach kurzer Zeit stehen.	Der Ladestand des Akkus ist niedrig. Den	Akku aufladen. Falls Laden nichts nützt, den Akku austauschen.
	Überhitzung. Brechen Sie die Benutzung	der Maschine ab, um sie abkühlen zu lassen.
Die Maschine erreicht die Maximaldrehzahl nicht.	Der Akku ist falsch eingesetzt. Setzen Sie	den Akku gemäß der Beschreibung in dieser Anleitung ein.
	Die Akkuleistung lässt nach. Den Akku auf	fladen. Falls Laden nichts nützt, den Akku austauschen.
	Das Antriebssystem funktioniert nicht korrekt.	Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.
Ungewöhnliche Vibration:⇒ Die Maschine unverzüglich stoppen!	Das Antriebssystem funktioniert nicht korrekt.	Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.
Der Motor bleibt nicht stehen:⇒ Den Akku unverzüglich entfernen!	Funktionsstörung der Elektrik oder Elektronik.	Entfernen Sie den Akku, und wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.

SONDERZUBEHÖR

⚠ VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Produkt empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Düse
  • Gartendüse
  • Staubssack
• Langdüse
  • Bürstendüse
• Wischerdüse
• Konusdüsensatz
  • Flexschlauchsatz
  • Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Liste können als Standardzubehör im Produktpaket enthalten sein. Sie können von Land zu Land unterschiedlich sein.

DATI TECNICI
