BEDIENUNGSANLEITUNG Pulse 23887 Revell

43619

Propeller-Satz
Rotor Set

43620

Motor, links, incl. Getriebe
Motor, CCW, incl. gearbox

43621

Motor, rechts, incl. Getriebe
Motor, CW, incl. gearbox

43622

LiPo-Akku / LiPo Battery
3,7V/500 mAh/1,85 Wh

43623

USB-Ladegerät
USB Charger

USB-Ladegerät und Akku

Hochauflösende Kamera (1920x1080 Pixel)

• LED-Beleuchtung

Sicherheitshinweise:

- Vor der ersten Inbetriebnahme Anleitung vollständig lesen und verstehen.

- Dieses Modell ist ab 14 Jahren geeignet. Die Aufsicht der Eltern ist beim Hiegen erforderlich.

- Bedienungsanleitung und Packung bitte aufbewahren, da sie wichtige Hinweise enthalten.

- Der Benutzer darf dieses Modell nur gemäß den Gebrauchshinweisen in dieser Bedienungsanleitung betreiben.

- Dieses Modell ist für den Gebrauch bei Trockenheit und Windstille im Freien geeignet.

- Hände, Gesicht und lose Kleidung bei Betrieb vom Modell fernhalten.

- Fernsteuerung und Modell ausschalten, wenn sie nicht im Einsatz sind.

- Batterien aus der Fernsteuerung nehmen, wenn sie nicht im Einsatz ist. - Das Modell stets im Auge behalten, um die Kontrolle über das das Modell nicht zu verlieren. Ein unachtsamer und sorgloser Einsatz kann erhebliche Schaden verursachen.

- Das Modell nicht in der Nähe von Personen, Tieren, Straßen, Gewässern oder Stromleitungen betreiben.

- Dieses Modell ist nicht geeignet für Menschen mit körperlichen oder geistigen Einschränkungen. Personen ohne Kenntnisse im Umgang mit ferngesteuerten Modellen empfehlen wir die Inbetriebnahme unter Anleitung einer erfahrenen Person.

- Betreiben Sie nie ein Modell unter Drogen- oder Alkoholeinfluss.

- Generell ist darauf zu achten, dass das Modell auch unter Berücksichtigung

von Funktionsstörungen und Defekten niemanden verletzen kann.

- Das Modell darf nur mit originalen Revell Control-Ersatzteilen repariert oder verändert werden. Andernfalls könnte das Modell beschädigt werden oder eine Gefahr darstellen

- Um Risiken zu vermeiden, das Modell immer in einer Position steuern, aus der heraus gegebenenfalls schnell ausgewichen werden kann.

Sicherheitshinweise für Flugmodelle:

- Sie nehmen mit Ihrem Fluggerät am allgemeinen Luftverkehr teil. Sie sind als Pilot für Ihr Modell verantwortlich. Sie haften für Ihr Modell und für durch den Betrieb entstandene Schäden.

- Wenn Sie Ihr Fluggerät kommerziell nutzen möchten, benötigen Sie eine Aufstiegserlaubnis.

- Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Modells vertraut.

- Prüfen sie die korrekte Funktion des Produkts vor jedem Flug.

- Beachten Sie stets die Vorgaben des Herstellers.

- Beachten Sie stets Wind, Witterung und eventuelle Hindernisse.

- Sie müssen bemannten Luftfahrzeugen stets sofort ausweichen und unverzüglich landen.

- Beachten Sie die Privatsphäre anderer: machen Sie keine Aufnahmen von Personen ohne deren Erlaubnis und beachten Sie die Vorgaben des Datenschutzes. Sämtliche Aufnahmen dürfen immer nur privat genutzt und nicht verkault werden.

- Fliegen Sie nicht über fremde Privatgrundstücke, Menschenansammlungen, militärische Objekte, Krankenhäuser, Kraftwerke, Justizvollzuganstalten und dergleichen.

- Fliegen Sie nicht in der Nähe von Flugplätzen (<1,5 km).

- Fliegen Sie nie ohne direkten Sichtkontakt zum Modell, es muss sich immer in direkter Sichtweite befinden. Ein Modell z.B. nur anhand eines Videobilds zu steuern ist gesetzlich verboten.

- Bei Nichtbeachtung dieser Sicherheits-hinweise können Sie sich strafbar machen!

- Infos und weitere Hilfe erhalten Sie vom Verein für unbemannte Luftfahrtsysteme unter „http://www.uavdach.org“

- Für Modelle, die draußen gellogen werden, besteht seit 2005 Versicherungs pflicht. Sprechen Sie bitte mit Ihrem Priwal-Haftpflicht-Versicherer und vergewissern Sie sich, dass Ihre neuen und bisherigen Modelle in diese Versicherung eingeschlossen sind. Lassen Sie sich diese Bestätigung schriftlich geben und heben Sie diese gut auf. Alternativ dazu bietet der DMfV im Internet auf www.dmfv.aero eine kostenlose Probemitgliedschaft incl. Versicherung an.

Sicherheitshinweise zur Fernsteuerung:

- Wir empfehlen für die Fernsteuerung neue Alkali Mangan Batterien. Einwegbatterien für diese Fernsteuerung und andere im Haushalt betriebene elektrische Geräte können durch aufladbare Batterien (Akkumulatoren) umweltfreundlich ersetzt werden.

- Sobald die Fernsteuerung nicht mehr zuverlässig funktioniert, sollten neue Batterien eingelegt bzw. die Batterien aufgeladen werden.

Batterie-Sicherheitshinweise:

- Aufladbare Batterien müssen vor dem Aufladen aus der Fernsteuerung herausgenommen werden.

- Nicht wiederaufladbare Batterien dürfen nicht geladen werden.

- Aufladbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden.

- Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.

- Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden.

- Batterien müssen mit der richtigen Polarität (+ und -) eingelegt werden.

- Leere Batterien müssen aus der Fennsteuerung herausgenommen werden.

• Die Anschlussklemmen dürfen nicht kurzgeschlossen werden.

- Batterien aus der Fernsteuerung und dem Modell nehmen, wenn sie längere Zeit nicht gebraucht werden.

Sicherheitshinweise zum Ladegerät: - Nicht wiederaufladbare Batterien dürfen nicht geladen werden.

- Dieses Ladegerät ist nicht geeignet für Personen (einschliesslich Kindein) mit körperlichen oder geistigen Einschränkungen, oder mit unzu reichender Kenntnis und Erfahrung mit Ladegeräten, ausser unter Aufsicht oder nach sachkundiger Anleitung durch einen Erziehungsberechtiaten.

- Kinder müssen beaufsichtigt werden - das Ladegerät ist kein Spielzeug!

- Transformatores, Netzteile oder Ladegeräte, die mit dem Modell zusammen verwendet werden, müssen regelmäßig auf Beschädigungen von Kabeln, Steckern, Gehausen und anderen Teilen überprüft werden, und eventuelle Beschädigungen müssen zuerst repariert werden, bevor die Geräte weiter verwendet werden dürfen.

Das Modell ist mit einem LiPo-Akku ausgestattet. Bitte die folgenden Sicherheitshinweise beachten:

• LiPo-Akkus niemals ins Feuer werfen oder an heißen Orten aufbewahren.

- Zum Aufladen nur das mitgelieferte Ladegerät verwenden. Die Verwendung eines anderen Ladegerätes kann zu einer dauerhalten Beschädigung des Akkus sowie benachbarter Teile führen und körperliche Schäden verursachen!

- Niemals ein Ladegerät für NiCd-/NiMH-Akkus verwenden!

Technische und farbliche Änderungen vorbehalten!

Akkuanforderung für den Quadrocopter:

Stromversorgung: Nennleistung: DC 7,4 V / 4,51 Wh Batterien: 1 x 3,7 V aulladbarer LiPo-Akku (mitgeliefert) Kapazität: 610 mAh

Batterie-/Akkuanforderung für die Fernsteuerung:

Stromversorgung: == DC 6 V Batterien: 4 x 1,5 V "A (nicht mitgeliefert)

USB-Ladegerät:

Stromversorgung: == DC 5 V über USB-Port ab 500 mA oder höher Nennleistung: 5 V / 500 mA max.

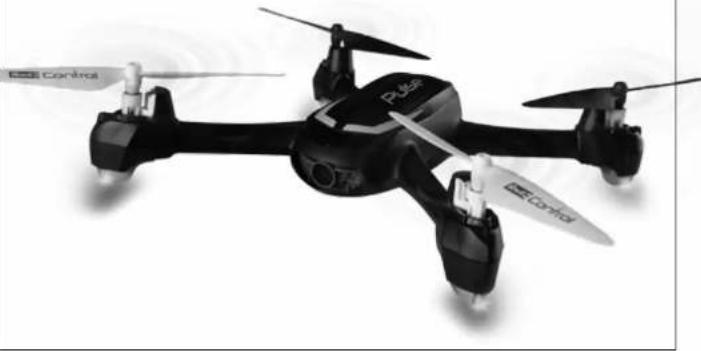

1 QUADROCOPTER

1A Rotoren

1B Motor

1C Landefüßchen

1D Objektiv der Kamera

1E Anschluss-Kabel

1F Akkuschacht

1G MicroSD-Kartenslot

1H USB-Buchse

(nur für Service)

2 FERNSTEUERUNG

2A Regler für Schub und Drehung

2B Trimmung für Drehung

2C ON/OFF-Schalter

2D Trimmung für Vor/Zurück

2E Trimmung für Seitwärts

2F Regler für Vor/Zurück und Seitwärts

2G Display

2H Sicherungsschraube der Batteriefach Abdeckung

21 Batteriefach-Abdeckung

2J Taste für Return-to-Home Funktion

2K Foto-/Videotaste

2L Sicherungsschraube des Batteriefachs

2MBatteriefach

3 DISPLAY DER FERNSTEUERUNG

3A Satellitenanzeige

3B Anzahl der Satelliten

3C Batteriezustand Fernsteuerung

3D Video-Symbol

3E Foto-Symbol

3F Batteriezustand Modell

3G „Blickrichtung" des Modells in Grad

(N=0°, 0=90°, S=180°, W=270°)

3H „Set Compass“-Symbol

31 Expert-Symbol

3] Mode 1/2-Anzeige

3K Flughöhe des Modells (relativ zum

Startpunkt)

3L „Höhe“-Symbol

3M Entfernung des Modells (relativ zum

Startpunkt)

3N „Entfernung“ Symbol

4 BATTERIE EINSETZEN (FERNSTEUERUNG)

4A Abdeckung aufschrauben und abnehmen.

4B 4 x 1,5 V AAA-Batterien einlegen und auf die Polaritätsangaben, wie Batteriefach angegeben, achten.

4C Die Batteriefach-Abdeckung schließen und verschrauben.

5 AUFLADEN DES MODELLS

Achtung: Vor dem Laden und nach jedem Flug müssen Akku und die Motoren ca. 15-30 Minuten abkühlen, andernfalls können sie beschädigt werden. Der Ladevorgang ist ständig zu überwachen. Für den Aufladevorgang ist immer auf eine feuerfeste Unterlage und eine brandsichere Umgebung zu achten.

• Das Modell vom Akku abstecken und die Fernsteuerung ausschalten.
- Ziehen Sie den Akku aus dem Akkuschacht (nicht am Kabel halten!).
- Den weißen Stecker des Akkus in die Ladebuchse des Ladegeräts strecken, dabei auf die richtige Polarität achten. Der Akku muss sich leicht in die Ladebuchse strecken lassen – KEINE GEWALT ANWENDEN. Wird der Akku nicht richtig in die Ladebuchse gesleckt, kann der Akku beschädigt werden und unter Umslanden Verletzungsgefahr bestehen. Das Ladegerät blinkt.
- Der Ladevorgang beginnt automatisch und ist ständig zu überwachen. Sobald der Ladevorgang beendelt ist, leuchtet das Ladegerat dauerhalt.
- Irennen Sie nach dem Laden den Akku vom Ladegerät und das Ladegerät vom USB Port.

Nach einer Ladezeit von etwa 80 Minuten kann der Quadrocopter ca. 10–12 Minuten lang fliegen.

Warnhinweis: Der Akku erwärmt sich während des Außadens normalerweise nicht. Sollte er jedoch heiß werden und/oder Veränderungen an der Oberfläche zeigen, ist der Ladevorgang sofort abzubrechen!

6 UMSCHALTER MODE 1 UND MODE 2

Die Fernsteuerung kann von Mode 1 (Schub und Drehung auf dem rechten Knüppel, Vor/Zurück und Seitwärts auf dem linken Knüppel) auf Mode 2 (Schub und Drehung auf dem linken Knüppel, Vor/Zurück und Seitwärts auf dem rechten Knüppel) umgestellt werden.

- Den ON-/OFF-Schalter der Fernsteuerung (2C) auf „OFF“ stellen.

•FürMODE 2 (6A):

1. Drücken Sie beide Regler jeweils in die obere linke Ecke, halten Sie sie dort und schalten sie die Fernsteuerung ein.

2. Bewegen Sie beide Regler dreimal komplett im Kreis, und drücken Sie danach eine der Trimmungen für ca. 2 Sekunden, bis die Fernsteuerung einmal piepst.

·FÜRMODE 1 (6B):

1. Drücken Sie den linken Regler in die linke obere Ecke, und den rechten Regler in die rechte obere Ecke, halten Sie sie dort und schalten sie die Fernsteuerung ein.

2. Bewegen Sie beide Regler dreimal komplett im Kreis, und drücken Sie danach eine der Trimmungen für ca. 2 Sekunden, bis die Fernsteuerung einmal piepst.

7 STARTVORBEREITUNG (MODE 2)

Die Reihenfolge beim Einschalten unbedingt beachten! Beim Ausschalten immer zuerst das Modell, dann die Fernsteuerung ausschalten. Gehen Sie nach draußen, da das GPS Ihres Modells Satellitenempfang benötigt.

• Den ON-/OFF-Schalter der Fernsteuerung (2C) auf „ON“ stellen.
• Schieben Sie den Akku in den Akkuschacht (1F). Stecken Sie das Akkukabel an das Anschlusskabel des Modells. Die LEDs am Modell beginnen zu blinken.
• Im Display erscheint nach kurzern die Meldung „Set Compass 1“ - die Kreisel des Modells müssen kalibriert werden (7A).
• Drehen Sie das Modell um seine Hochachse, im Uhrzeigersinn, und halten Sie es dabei möglichst waagerecht (7B) - am Besten setzen Sie das Modell auf einen glatten Fussboden oder eine Tischplatte und drehen das Modell, ohne es anzuheben), bis das Display „Set Compass 2“ anzeigt (7C).
• Halten Sie nun das Modell senkrecht, mit der Kamera nach unten, und drehen Sie es gegen den Uhrzeigersinn (70), bis die Anzeige „Set Compass 2“ verschwindet. Damit ist die Kalibrierung abgeschlossen.
• Das Modell auf den Boden setzen, sodass das Heck in ihre Richtung zeigt. Warten Sie, bis das Modell 6 oder mehr Satelliten gelunden hat, siehe entsprechende Anzeige im Display (3A). Schalten Sie nun die Motoren an, indem Sie beide Regier der Fernsteuerung nach unten und außen drücken (7E). Lassen Sie die Regler los, sobald die Motoren laufen - Ihr Modell ist nun startbereit.

7um Anhalten der Motoren drücken Sie die Regler erneut nach außen und unten.

Achtung! Zuvor landen!

Achtung! Stellen Sie Ihr Modell unbedingt auf eine waagrechte Häche – die Steuerelektronik richtet ihre Neutralposition nach dem Untergrund aus!

AUSSCHALTEN:

Slecken Sie das Akku-Kabel von der Anschluss-Buchse des Modells ab. Den ON-/OFF-Schalter der Fernsteuerung auf „OFF“ stellen.

8 BINDEN DES MODELLS AN DIE FERNSTEUERUNG

Ihr Modell ist werksseitig bereits an die Fernsteuerung gebunden. Sollte eine erneute Bindung notwendig sein, gehen Sie wie folgt vor:

• Akku vom Modell abstecken und die Fernsteuerung ausschalten.
• Drücken und halten Sie die Foto-/Videotaste und schalten Sie die Fernsteuerung ein.
• Legen Sie die Fernsteuerung neben das Modell.
• Stecken Sie das Akkukabel in die Anschluss-Buchse des Modells.

Sobald das Modell einmal piepst, ist die Bindung abgeschlossen.

9 FERNSTEUERUNG KALIBRIEREN

Wenn das Modell beim Fliegen abdriftet oder sich nur schwer trimmen lässt, versuchen Sie, die Fernsteuerung zu kalibrieren.

Mode 1: Den linken Regler nach links oben, den rechten Regler nach rechts oben drucken und halten, und die Fernsteuerung einschalten. Bewegen Sie nun beide Regler dreimal im Kreis, und drücken Sie anschließend eine der Trimmtasten für 2 Sekunden. Wenn die Fernsteuerung piepst, ist die Kalibration abgeschlossen.

Mode 2: Beide Regler nach links oben drücken und halten, und die Fernsteuerung einschalten. Bewegen Sie nun beide Regler dreimal im Kreis, und drücken Sie anschließend eine der Trimmitaslen für 2 Sekunden. Wenn die Fernsteuerung piepst, ist die Kalibration abgeschlossen.

10 TRIMMEN DER STEUERUNG

Die richtige Trimmung ist die Grundvoraussetzung für ein einwandfreies Hugverhalten des Modells. Die Abstimmung ist einfach, benötigt aber etwas Geduld und Gefühl. Bitte die folgenden Hinweise genau beachten: Den Schubrecler vorsichtig nach oben bewegen und das Modell ungefähr 0,5 bis 1 Meter in die Höhe steigen lassen.

10A Wenn sich das Modell von selbst schnell oder langsam nach links oder rechts bewegt ...

drücken Sie die Trimmung für Seitwärts (2E) schrittweise in die entgegengesetzte Richtung.

10B Wenn sich das Modell von selbst schnell oder langsam um seine eigene Achse dreht ...

drücken Sie die Trimmung für Drehung (2B) in die entgegengesetzte Richtung.

10C Wenn sich das Modell von selbst schnell oder langsam nach vorn oder hinten bewegt ...

drucken Sie die Trimmung für Vor/Zurück (2D) schrittweise in die entgegengesetzte Richtung.

10D Steuerung einstellen: Durch Drücken des Reglers für Vor/Zurück und Seitwärts (2A) lässt sich die Empfindlichkeit der Steuerung in Z Stufen (Normal und Expert) einstellen.

Achtung! Schalten Sie erst dann auf die höhere Stufe, wenn Sie die Niedrigere sicher beherrschen!

11 FLUGSTEUERUNG (MODE 2)

Hinweis: Für ein ruhiges Flugverhalten des Modells sind nur minimale Korrekturen an den Reglern nötig! Die Richtungsangaben gelten, wenn man das Modell von hinten befrachtet, Fliegt das Modell auf den Piloten zu, so muss in die jeweils entgegengesetzte Richtung gesteuert werden.

11A Um zu starten oder an Flughöhe zu gewinnen, den Regler für Schub und Drehung vorsichtig nach vorn bewegen.
11B Zum Landen oder um tiefer zu fliegen, den Regler für Schub und Drehung nach hinten bewegen.
11C Um nach vorn zu fliegen, den Regler für Vor/Zurück und Seitwärts vorsichtig nach vorn bewegen.
11D Um rückwärts zu fliegen, den Regler für Vor/7urück und Seitwärts vorsichtig nach hinten ziehen.
11E Um nach links zu fliegen, den Regler für Vor/Zurück und Seitwärts vorsichtig nach links bewegen.
11F Um nach rechts zu fliegen, den Regler für Vor/Zurück und Seitwärts vorsichtig nach rechts bewegen.
11G Um das Modell links herum zu drehen, den Regler für Schub und Drehung nach links bewegen.
11H Um das Modell rechts herum zu drehen, den Regler für Schub und Drehung nach rechts bewegen.

HEADLESS MODE

Bei aktiviertem Headless Mode reagiert das Modell auf Steuerbefehle so, als würde das Heck des Modells immer zum Piloten zeigen, unabhängig von der Ausrichtung des Modells. Es kann also ohne Umdenken immer „ganz normal“ gesteuert werden.

Durch Drücken des Regler für Vor/Zurück und Seitwärts (2F) lässt sich der Headless Mode ein- und ausschalten.

Achtung: Für eine korrekte Funktion muss der Headless Mode aktiviert werden, wenn das Modell mit dem Heck genau zum Piloten zeigt.

GPS RETURN-TO-HOME FUNKTION

Diese Funktion steuert Ihr Modell zurück an die Startposition (der Ort, an dem Sie die Motoren gestartet haben). Dabei steigt bzw. sinkt Ihr Modell zuerst auf eine Flughöhe von ca. 10 m, kehrt zur Startposition zurück und landet.

Durch Drücken der Taste für Return-to-Home Funktion (2J) lässt sich die GPS Return-to-Home Funktion ein- und ausschalten. Jegliche Bewegung der beiden Reglern (2A) und (2F) beendet die Return-to-Home Funktion, und das Modell lässt sich wieder normal steuern.

Achtung! Behalten Sie Ihr Modell immer im Auge und die Fernsteuerung in der Hand eventuellen Hindernissen müssen Sie jederzeit sofort ausweichen können. Das Modell ohne kontinuierliche Sichtkontrolle durch den Piloten alleine per GPS fliegen zu lassen ist gesetzlich verboten!

12 KAMERAFUNKTION

Das Modell hat eine Kamera für Fotos und Videos, und einen Slot für MicroSD-Karten. Bitte trennen sie das Modell vom Akku, bevor Sie eine MicroSD-Karte einsetzen oder entnehmen.

Ist die MicroSD-Karte richtig eingesetzt, das Modell korrekt angeschlossen und mit der Fernsteuerung verbunden, dann leuchtet neben dem Karten-Slot (1G) eine blaue LED.

Fotos: Drücken Sie die Foto-/Videotaste kurz, um ein Foto aufzunehmen. Die Fernsteuerung piepst zweimal, und neben dem MicroSD-Kartenslot leuchtet die LED kurz rot, und das Foto-Symbol im Display (3E) blinkt kurz.

Videos: Drücken Sie die Foto-/videotaste lange, um ein Video aufzunehmen. Die Fernsteuerung piepst einmal, neben dem MicroSD-Kartenslot blinkt die LED rot, und das Video Symbol im Display (3D) blinkt kurz. Drücken sie die Foto-/videotaste noch einmal lange zum Beenden der Aufnahme.

Hinweis: Während der Videoaufnahme können keine Fotos gemacht werden. 7um Herunterladen der Daten von der SD-Karte folgen Sie bitte den Anweisungen Ihres Betriebssystems.

13 WECHSELN DER PROPELLER

Achten Sie vor der Montage darauf, dass Sie die Propeller nicht vertauschen. Das Modell hat 4 verschiedene Propeller, die sich durch Farbe und Drehrichtung unterscheiden. Sind die Propeller vertauscht montiert, fliegt das Modell nicht.

13A Anordnung der Propeller:

13B Lösen Sie die Schraube in der Mitte des Propellers und ziehen Sie ihn von der Welle.

13C Die Welle hat eine flache Stelle an der Seite. Der Propeller hat innen einen passenden Mitnehmer (siehe Markierung, 11C), Setzen Sie den neuen Propeller so auf die Welle, dass die Markierung sich mit der flachen Stelle deckt. Ziehen Sie die Schraube wieder fest.

HINWEISE ZUM SICHEREN FLIEGEN

ALLGEMEINE FLUG-TIPPS:

• Das Modell immer auf eine ebene Fläche stellen. Eine schräge Fläche kann das Startverhalten des Modells unter Umständen negativ beeinflussen.
  • Die Regler immer langsam und mit Gefühl bewegen.
  • Das Modell immer im Auge behalten und nicht auf die Fernsteuerung sehen!
• Den Schubregler wieder etwas nach unten bewegen, sobald das Modell vom Boden abhebt. Um die Flughöhe zu halten, die Einstellung des Schubreglers anpassen.
• Sinkt das Modell, den Schubregler wieder etwas nach oben bewegen.
• Steigt das Modell den Schubregler etwas nach unten bewegen.
• Um eine Kurve zu fliegen, genügt es oft schon, den Richtungsregler ganz leicht in

die entsprechende Richtung anzulippen. Bei den ersten Flugversuchen neigt man dazu, das Modell zu heltig zu steuern. Der Steuerungsregler sollte immer langsam und vorsichtig bewegt werden. Keinesfalls schnell oder ruckartig.
- Anfänger sollten nach dem Trimmern zunächst versuchen, den Schubregler zu beherrschen. Das Modell muss am Anfang nicht unbedingt geradeaus fliegen - es kommt vielmehr darauf an, durch wiederholtes leichtes Antuppen des Schubreglers eine konstante Höhe von ungefahr einem Meter über dem Boden zu halten. Erst dann sollte man üben, das Modell auch nach links bzw. nach rechts zu steuern.

AKKUZUSTAND:

- Wenn der Akku leer wird, beginnen die LEDs am Modell zu blinken. Landen Sie umgehend, um nicht abzustürzen.

ACHTUNG!

Für Modellflugzeuge und -helikopter, die draußen gefiogen werden, besteht seit 2005 Versicherungspflicht. Sprechen Sie bitte mit Ihrem Privat-Haltpflicht-Versicherer und vergewissern Sie sich, dass Ihre neuen und bisherigen Modelle in diese Versicherung eingeschlossen sind. Lassen Sie sich diese Bestätigung schriftlich geben und heben Sie diese gut auf. Alternativ dazu bietet der DMFV im Internet auf www.dmfv.aero eine kostenlose Problemgliedschaft inklusive Versicherung an.

FEHLERBEHEBUNG

Problem: Motoren laufen nicht an.

Abhilfe: Das Modell benötigt den Empfang von mindestens 6 Satelliten, um die Motoren starten zu können.

Problem: Das Modell stoppt ohne ersichtlichen Grund während des Fluges und sinkt ab.

Ursache: Der Akku ist zu schwach.

Abhilfe: Den Akku aufladen.

Problem: Das Modell dreht sich nur noch um seine Hochachse oder überschlägt sich beim Start.

Ursache: Falsche Anordnung der Propeller.

Abhilfe: Propeller wie in der Anleitung beschrieben einbauen (siehe Punkt 13)

Problem: Das Modell lässt sich mit der Fernsteuerung nicht steuern.

Ursache: Keine Bindung zwischen Modell und Fernsteuerung.

Abhilfe: Modell und Fernsteuerung wie unter Punkt 8 beschrieben neu binden.

Weitere Tipps und Tricks finden Sie im Internet unter www.revell-control.de

SERVICEHINWEISE

Unter www.revell-control.de finden Sie unsere Telefon-Hotline, Bestellmöglichkeiten und Austausch-Tipps für Ersatzteile sowie weitere nützliche Informationen zu allen Modellen von Revell Control.

www.revell-control.de

23887

.Revel

Control

GPS QUADCOPTER

PULSE

IMPORTANT FEATURES

Camera quadrocopter:

6 COMMUTATEUR DE MODE 1 ET MODE 2

Elektroschrottgesetz: Nach Gebrauchsende bitte alle Batterien entnehmen und separat entsorgen.

Alle elektrisch betriebene Geräte bei den Sammelstellen der Gemeinden für Elektroschrott abgeben. Die übrigen Teile gehören in den Hausmöll. Danke für die Mithille!

Achtung: Gefährdung durch Hitzeentwicklung und sich drehende Teile im Betrieb! Die Aufsicht von Erwachsenen ist nötig!

CE Hiermit erklärt die Revell GmbH, dass sich dieses Produkt in Übereinstimmung mit der Grund

legenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/FC befindet. Die Konformitätserklärung ist unter www.revell-control.de zu finden.
