BEDIENUNGSANLEITUNG 4309 JBL

WICHTIGE SICHERHEITSINFORMATIONEN

1. Lies diese Anweisungen.
2. Bewahre diese Bedienungsanleitung auf.
3. Beachte alle Warnungen.
4. Befolge alle Anweisungen.
5. Reinige es ausschließlich mit einem trockenen Tuch.
6. Achte darauf, die Belüftungsschlitze nicht zu blockieren. Installiere dieses Gerät gemäß den Anweisungen des Herstellers.
7. Stelle das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (einschließlich Verstärkorn) auf, die Wärme erzeugen.

8. Verwende nur Zubehörteile, die vom Hersteller angegeben wurden.

9. Verwende das Produkt nur mit Wagen, Ständer, Stativ, Halterung oder Tisch, die vom Hersteller angegeben oder mit dem Gerät mitgeliefert wurden. Bei der Verwendung eines Wagens ist beim Bewegen des Wagens/Geräts vorsichtig vorzugehen, um Verletzungen oder ein Umkippen zu vermeiden.

1. Überlasse Wartungsarbeiten qualifizierten Kundendienst-Mitarbeitern. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, falls zum Beispiel das Stromversorgungskabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder heruntergefallen ist.

Korrekte Entsorgung dieses Produkts (Elektro- und Elektronik-Altgeräte)

Dieses Symbol bedeutet, dass das Produkt nicht als Hausmüll entsorgt werden darf und zum Recycling an eine geeignete Sammelstelle geliefert worden muss. Die ordnungsgemäße Entsorgung und Wiederverwertung trägt zum Schutz der natürlichen Ressourcen, der menschlichen Gesundheit und der Umwelt bei. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts kannst du bei deiner örtlichen Stadtverwaltung, beim Entsorgungsdienst oder in dem Geschäft, in dem du dieses Produkt gekauft hast, erhalten.

RoHS

Dieses Produkt ist RoHS-konform. Dieses Produkt erfüllt die Richtlinie 2011/65/EU und ihrer Änderungen über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronik-Altgeräten.

REACH

REACH (Richtlinie Nr. 1907/2006) befasst sich mit der Produktion und Verwendung chemischer Stoffe und deren mögliche Auswirkungen auf die menschliche Gesundheit und die Umwelt. Artikel 33(1) der REACH-Richtlinie fordert von Lieferanten, die Empfänger zu informieren, falls ein Artikel über 0,1% Massenprozent (w/w) eines Stoffes oder beliebiger Stoffe von der Kandidatenliste für besonders besorgniserregende Stoffe (SVHC) („REACH-Kandidatenliste“) enthält. Dieses Produkt enthält den Stoff „Blei“ (CAS-Nr. 7439-92-1) in einer Konzentration von über 0,1% im Verhältnis zum Gesamtgewicht.

Zum Zeitpunkt der Markteinführung dieses Produkts sind, außer dem Stoff Blei, keine anderen Stoffe der REACH-Kandidatenliste in einer Konzentration von über 0,1 Massenprozent (Gew.-%) in diesem Produkt enthalten.

Hinweis: Am 27. Juni 2018 wurde Blei zur REACH-Kandidatenliste hinzugefügt. Die Aufnahme von Blei in die REACH-Kandidatenliste bedeutet nicht, dass bleihaltige Materialien ein direktes Risiko darstellen oder zu einer Einschränkung der Zulässigkeit seiner Verwendung führen.

INHALT

VIELEN DANK FÜR DEN KAUF EINES JBL®-PRODUKTS! 17

LIEFERUMFANG....17

AUFSTELLUNG UND POSITIONIERUNG 17

ANSCHLÜSSE 18

DOPPEL-VERKABELUNG (BI-WIRING) 20

DOPPEL-VERSTÄRKER-VERKABELUNG 21

BEDIENELEMENTE/EINSTELLUNGEN 21

KORREKTE PFLEGE DER LAUTSPRECHER....21

TECHNISCHE DATEN 22

ABMESSUNGEN: 22

VIELEN DANK FÜR DEN KAUF EINES JBL®-PRODUKTS!

Seit mehr als 70 Jahren stellt JBL Audioanlagen für Konzertsäle, Aufnahmestudios und Kinos rund um die Welt bereit und ist die bewährte Wahl führender Musiker und Toningenieure. Der 4309 ist ein neuer, kleiner Regallautsprecher/Monitor der JBL Studio Monitor Familie, der für den Heimgebrauch entwickelt wurde. Für die bestmögliche Leistung des neuen Lautsprechers lies diese Anweisungen bitte sorgfältig durch.

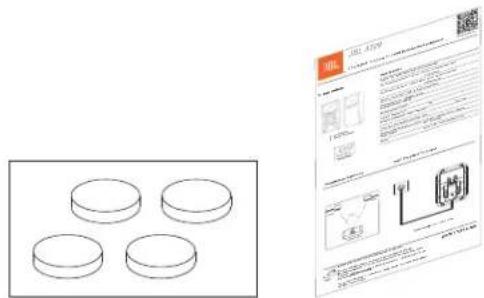

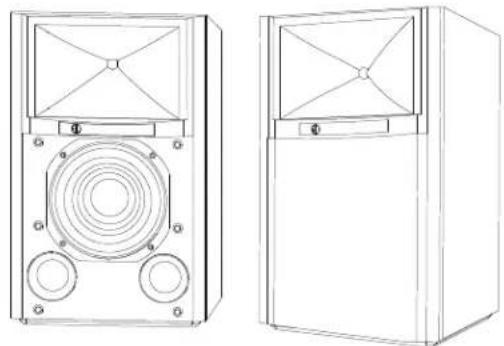

LIEFERUMFANG

JEDE JBL 4309-BOX ENTHÄLT:

2 x Lautsprecher 2 x Frontgitter (vorinstalliert)

2 x 4 Füße/Pads 1 x Kurzanleitung

Falls du vermutest, dass Transportschäden aufgetreten sind, melde dies bitte umgehend deinem Händler. Wir empfehlen, die Verpackungsmaterialien für den Transport für zukünftige Zwecke aufzubewahren.

AUFSTELLUNG UND POSITIONIERUNG

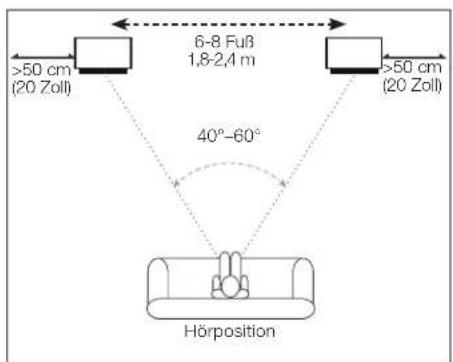

Überprüfe bitte den Raum und nutze bitte vor der Auswahl des Aufstellungsorts für die Lautsprecher die nachfolgende Abbildung als Richtlinie.

>50 cm (20 Zoll) 6-8 Fuß 1,8-2,4 m >50 cm (20 Zoll) 40°–60° Hörposition

Stelle die Lautsprecher möglichst nicht in der Nähe von Leistungsverstärkern, Heizungen oder anderen Geräten auf, die viel Wärme erzeugen.

Stelle die Lautsprecher nicht an sehr feuchten oder staubigen Orten auf.

Setze die Lautsprecher nicht direkter Sonneneinstrahlung oder anderen starken Lichtquellen aus.

Der beste Klang wird erzielt, wenn die Lautsprecher 1,8 m bis 2,4 m voneinander entfernt sind. Wenn die Lautsprecher weiter voneinander entfernt aufgestellt sind, müssen sie zur Hörposition gewinkelt aufgestellt werden.

Der optimale Stereo-Klang wird erreicht, wenn der Winkel beim Hörer zwischen den Lautsprechern zwischen 40 und 60 Grad beträgt.

Positioniere jeden Lautsprecher so, dass die Trichtermitte ungefähr auf die Höhe der Ohren ausgerichtet ist.

Die Bässe werden im Allgemeinen stärker betont, wenn der Lautsprecher nahe an einer Wand oder in einer Ecke steht. Das optimale Ergebnis wird erreicht, wenn die Lautsprecher mindestens 50 cm von den Seitenwänden positioniert werden.

ANSCHLÜSSE

ACHTUNG: Achte darauf, dass alle elektronischen Komponenten des Systems ausgeschaltet (und möglichst auch von der Stromversorgung komplett abgetrennt) sind bevor du sie anschließt.

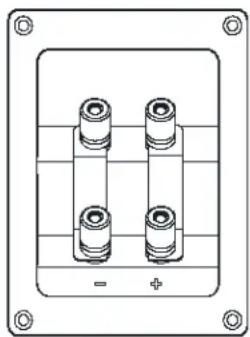

Lautsprecher und Verstärker verfügen über zueinander passende positive und negative („+“ und „-“) Anschlüsse. Der 4309 verfügt über zwei Sätze von Anschlussklemmen. Vergoldete Überbrückungsbänder verbinden die Klemmen miteinander. Die Klemmen sind mit „+“ und „-“ gekennzeichnet. Die „+“-Anschlüsse besitzen zudem rote Ringe, während die „-“-Anschlüsse schwarze Ringe haben. Siehe nachfolgende Abbildung.

Der 4309 ist so konzipiert, dass eine positive Spannung am (roten) „+“-Anschluss bewirkt, dass die Lautsprecher-Schallgeber sich nach außen (in Richtung des Raums) bewegen.

Wir empfehlen, ein hochwertiges Lautsprecherkabel mit Polaritätsmarkierung zu verwenden. Die Kabelader mit einer Kante oder einer anderen Markierung wird normalerweise für die positive Polarität („+“) verwendet.

Schließe für eine korrekte Polarität den „+“-Anschluss des linken und rechten Kanals auf der Rückseite des Verstärkers oder des Receivers an die entsprechenden „+“-Anschlüsse (rot) der Lautsprecher an. Schließe die „-“-Anschlüsse (schwarz) auch entsprechend an („-“ an „-“). Überprüfe die Anschlüsse anhand der Bedienungsanleitung deines Receivers oder Verstärkers.

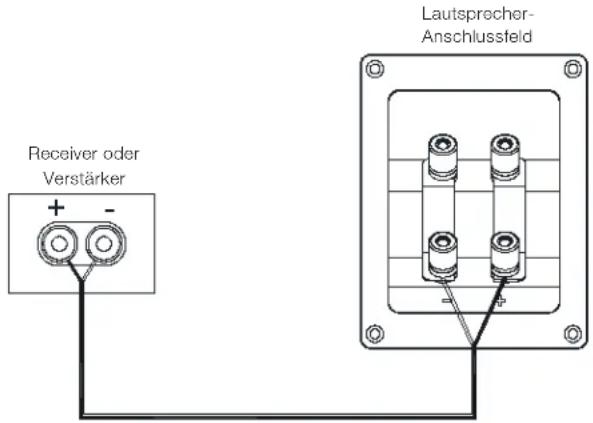

EINFACHER EINZEL-KABELANSCHLUSS:

Schließe den Verstärker an die einzelnen Lautsprecher an, wie in der nachfolgenden Abbildung dargestellt. Du kannst eines der beiden Anschlusspaare des Lautsprechers verwenden. HINWEIS: Entferne beim Anschließen der Lautsprecher nicht die Metallbrücken zwischen den beiden Anschlusspaaren.

Receiver oder Verstärker + - Lautsprecher- Anschlussfeld

WICHTIG: Vermische beim Anschließen nicht die Polaritäten (d.h. „+“ an „-“ oder „-“ an „+“). Andernfalls werden der Stereo-Klang und die Bass-Wiedergabe deutlich beeinträchtigt.

Die vergoldeten Lautsprecheranschlüsse des 4309 sind für eine Vielzahl verschiedener Steckertypen geeignet: Blankdraht, Flachstecker, Stiftstecker und Bananenstecker.

Verwendung von abisolierten Kabeln oder Stiftsteckern:

A. Kappe abschrauben

B. Blankdraht oder Stiftstecker durch das Loch im Gewindebolzen führen

C. Kappe gut festziehen, um Kabel zu sichern

WICHTIG: Achte darauf, dass die (+)- und (-)-Kabel oder Anschlüsse sich nicht gegenseitig oder die anderspoligen Buchsen berühren. Sich berührende Kabel können zu einem Kurzschluss führen und dadurch den Receiver oder Verstärker beschädigen.

HINWEIS: Blankdraht kann auch um den Klemmenschaft gewickelt und dann die Kappe angezogen werden, um das Kabel zu sichern.

ACHTUNG: Nach dem Festziehen der Kappen ist darauf zu achten, dass die Überbrückungsbänder zwischen den jeweiligen Klemmen fest sitzen. Wenn sie lose sind, funktionieren die Lautsprecher nicht richtig.

Verwendung von Flachsteckern:

A. Kappe abschrauben

B. Flachstecker um den Gewindebolzen herum legen

C. Kappe festziehen

WICHTIG: Achte darauf, dass die (+)- und (-)-Flachstecker sich nicht gegenseitig oder den anderspoligen Anschluss berühren. Sich berührende Flachstecker können zu einem Kurzschluss führen und dadurch den Receiver oder Verstärker beschädigen.

ACHTUNG: Nach dem Festziehen der Kappen ist darauf zu achten, dass die Überbrückungsbänder zwischen den jeweiligen Klemmen fest sitzen. Wenn sie lose sind, funktionieren die Lautsprecher nicht richtig.

Verwendung von Bananensteckern:

A. Kappe festziehen B. Bananenstecker in das Loch in der Kappe einführen

ACHTUNG: Die Kappen müssen festgezogen werden, damit die Überbrückungsbänder zwischen den jeweiligen Klemmen fest sitzen. Wenn sie lose sind, funktionieren die Lautsprecher nicht richtig.

DOPPEL-KABEL- UND DOPPEL-VERSTÄRKER-VERBINDUNG:

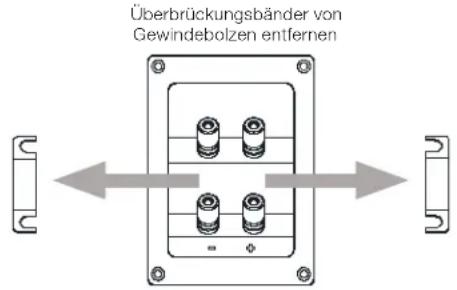

Entferne für den Doppel-Kabel- (Bi-Wire)- oder Doppel-Verstärker- (Bi-Amp)-Betrieb die Überbrückungsbänder von den Anschlussbolzen JBL 4309 Studio Monitor und bewahre sie an einem sicheren Ort auf. Beachte bitte, dass durch das Entfernen der Bänder nur die Eingänge der Tief- und Hochfrequenzweichen voneinander getrennt werden, der volle Schutz und die Frequenzanpassung der benutzerdefinierten Frequenzweichen für die separaten Treibereinheiten jedoch erhalten bleiben.

ACHTUNG: Schließe den Lautsprecher im Bi-Wire-Betrieb nicht mit den angebrachten Überbrückungsbändern an deinen Lautsprecher an. Schwere Schäden am Verstärker, Personenschäden oder Schäden an anderem Eigentum können die Folge sein.

Überbrückungsbänder von Gewindebolzen entfernen

Hochfrequenz- Verbindung Niederfrequenz- Verbindung

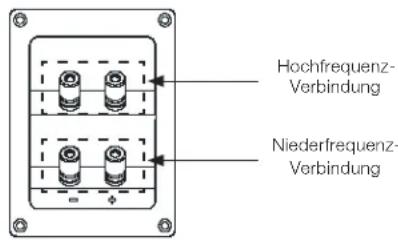

Die 4309-Anschlussbaugruppe verfügt über zwei Anschlusspaare, die durch Überbrückungsbänder miteinander verbunden sind. Das obere Anschlusspaar ist für den Kompressionstreiber und das untere für den Tieftöner gedacht.

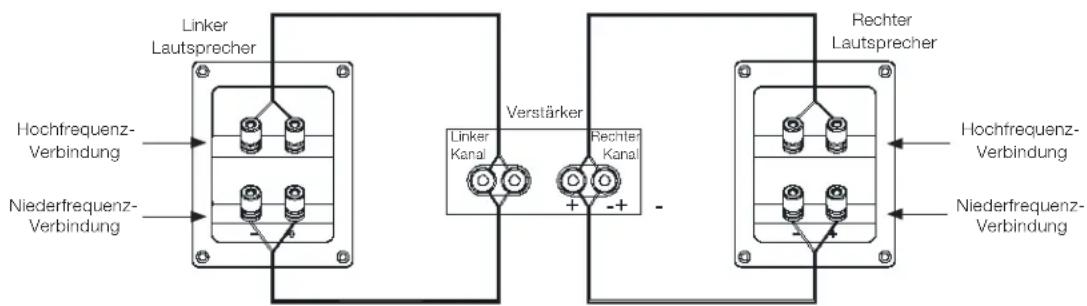

DOPPEL-VERKABELUNG (BI-WIRING)

Ein Verstärker und ein Lautsprechersystem sind doppelt verkabelt, wenn die Hochfrequenz- und Niederfrequenzeingänge des Lautsprechers über zwei unterschiedliche Kabel vom selben Verstärkerkanal angesteuert werden. Für die Verbindungen werden in der Regel verschiedene Kabeltypen verwendet: Für niedrige Frequenzen wird in der Regel ein Kabel mit hoher Strombelastbarkeit oder ein Kabel, das für den Benutzer im Bassbereich besser klingt, und für hohe Frequenzen ein Kabel mit niedriger Induktivität oder ein Kabel verwendet, das für den Benutzer im Hochtonbereich besser klingt. Beide Kabel sind an denselben Verstärkerausgang angeschlossen. Einige berichten von mäßigen Verbesserungen bei dieser Verkabelungsart.

Schließe zum Verkabeln des JBL 4309 die Lautsprecher gemäß der folgenden Abbildung an.

Linker Lautsprecher Hochfrequenz- Verbindung Niederfrequenz- Verbindung Verstärker Linker Kanal Rechter Kanal Rechter Lautsprecher Hochfrequenz- Verbindung Niederfrequenz- Verbindung

DOPPEL-KABEL- UND DOPPEL-VERSTÄRKER-VERBINDUNG (Forts.):

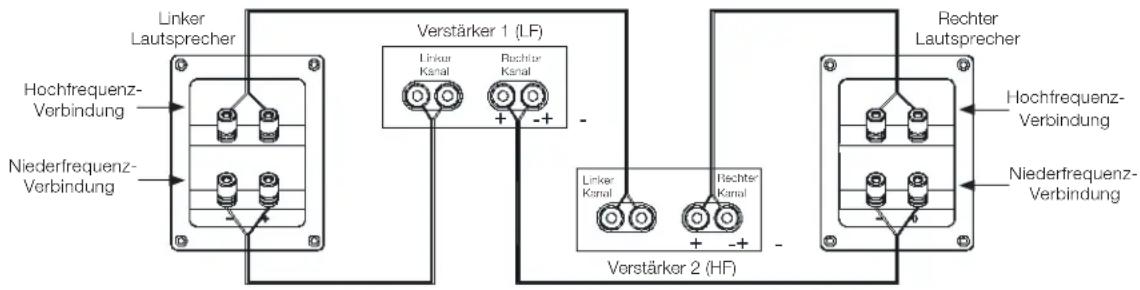

DOPPEL-VERSTÄRKER-VERKABELUNG

Ein Verstärker und ein Lautsprechersystem werden zweifach verstärkt, wenn ein Kanal eines Verstärkers für hohe Frequenzen und ein Kanal eines Verstärkers für tiefe Frequenzen verwendet wird. Ein Studio Monitor-Lautsprecher für das Regel könnte beide Kanäle eines Stereoverstärkers nutzen. Die Auswahl von Verstärkerkanälen und -leitungen, die für unterschiedliche Bandbreiten besser geeignet sind, kann eine sehr deutliche Verbesserung bewirken. Schließe zum Verkabeln des JBL 4309 für den Doppel-Verstärkerbetrieb die Lautsprecher gemäß der folgenden Abbildung an.

Linker Lautsprecher Hochfrequenz- Verbindung Niederfrequenz- Verbindung Verstärker 1 (LF) Linker Kanal Rechter Kanal + - - Verstärker 2 (HF) Linker Kanal Rechter Kanal + - - Rechter Lautsprecher Hochfrequenz- Verbindung Niederfrequenz- Verbindung

Befolge in beiden Fällen die Anweisungen für die verschiedenen Steckverbindertypen auf Seite 19. HINWEIS: Weitere Informationen über die unterschiedlichen Möglichkeiten zum Anschließen von Lautsprechern sind beim JBL-Händler erhältlich.

BEDIENELEMENTE/EINSTELLUNGEN

Obwohl der 4309 nur einen Tieftöner und einen Kompressionstreiber besitzt, verfügt die fortschrittliche Frequenzweiche über abgestufte Einstellmöglichkeiten an der Frontseite, mit denen der Ultrahochfrequenzbereich (UHF) relativ zum Tieftöner abgeglichen werden kann.

UHF TRIM

MODEL 4309 STUDIO MONITOR

Mit diesen Bedienelementen kann der Lautsprecher-Sound gemäß der Raumakustik und dem persönlichen Geschmack eingestellt werden. Wenn die Lautsprecher wieder in den Auslieferungszustand zurückversetzt werden sollen, stellt die Regler auf „0 dB“.

Wie bei den meisten Lautsprechern benötigen die Schallgeberaufhängungen des 4309 nach der Inbetriebnahme oder dem „Einfahren“ mehrere Wochen, bis sie ihre optimale Leistungsfähigkeit erreichen. Während dieser Zeit kann sich der Abgleich zwischen Tieftöner und UHF (Ultrahochfrequenz)-Abstimmpegel verändern. Deshalb empfehlen wir, die UHF-Regler entsprechend einzustellen.

KORREKTE PFLEGE DER LAUTSPRECHER

• Entferne den Staub von dem Gehäuse mit einem sauberen, trockenen Tuch. Durch ein feuchtes Tuch kann die Oberfläche des Gehäuses matt werden. Reinige das Gehäuse nicht mit flüchtigen Flüssigkeiten, wie beispielsweise Benzol, Farbverdünnern oder Alkohol.
• Versprühe keine Chemikalien in der Nähe des Gehäuses.
• Reinige die Stoffbespannung der Lautsprecherabdeckung auf der Vorderseite der Lautsprecher mit einem Staubsauger auf niedriger Saugstärke.
• Wasche das Frontgitter nicht mit Wasser, da dadurch die Farben verblassen können oder das Gitter aufgeraut werden kann.
• Wenn die Oberflächen der Tieftöner-Konen staubig sind, können sie vorsichtig mit einem weichen, trockenen Kalligraphie- oder Malerpinsel gereinigt werden. Verwende kein feuchtes Tuch.

teCHnIsCHe Daten

JBL® 4309 STUDIO MONITOR

Typ: 2-Wege-Regallautsprecher
Niederfrequenz-Schallgeber: 6,5-Zoll (165 mm) Pure Pulp Konus-Tieftöner
Hochfrequenz-Schallgeber: 2410H-2 1 Zoll (25 mm) Ringkompressionsschallgeber mit Teonex fortschrittlicher HDITM-Horngeometrie	®-Membran und
Empfohlene Verstärkerleistung: 25–150 WRMS
Impedanz: 4 Ohm
Lautsprecher-Empfindlichkeit: 87 dB/2,83 V/1 m
Frequenzbereich: 42 Hz – 30 kHz (-6 dB)
Abstrahlwinkel, -6 dB: 100 Grad hor. x 80 Grad ver., von 2 bis 17 kHz
Frequenzweichenfrequenz: 1,6 kHz
Gehäusetyp: H-verstrebter Regallautsprecher mit Frontports
Gitter-Feature: Monitorstil passend zu den Horngegenstücken, lieferbar in dunkelblau (mit Walnussgehäuse) und schwarz (mit schwarzem Gehäuse)
Abmessungen mit Gitter:	420 mm H x 260 mm B x 228,6 mm T
Bedienelemente:	UHF-Klangregelung
Eingangstyp:	Zwei Sets von goldplattierten Klemmanschlüsse mit Kurzschlussbändern
Produktgewicht (pro Stück):	10,98 kg
Versandgewicht:	24,0 kg
Versandmaße: Paar
Garantie:	5 Jahre
Empfohlene Standhöhe:	24" (609 mm)

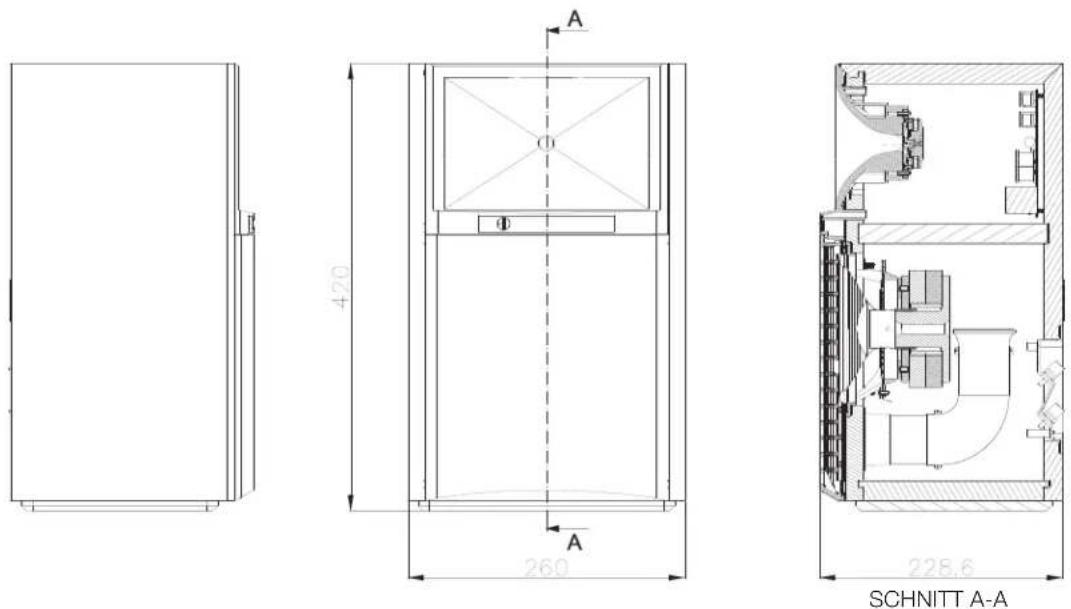

aBMessunGen:
