MANUAL DE USUARIO 4309 JBL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. Lee estas instrucciones.
2. Conserva estas instrucciones.
3. Obedece todas las advertencias.
4. Sigue todas las instrucciones.
5. Limpiar solo con un paño seco.
6. No bloquees ninguna abertura de ventilación. Instala este aparato conforme a las instrucciones del fabricante.
7. No lo instales cerca de ninguna fuente de calor, como radiadores, registros de calefacción, estufas u otros aparatos (incluidos los amplificadores) que generen calor.

8. Utiliza solo los herrajes o accesorios especificados por el fabricante.

9. Utiliza solo el carrito, el soporte, el trípode o la mesa especificados por el fabricante o vendidos con el aparato. Si utilizas un carrito, ten cuidado al desplazar la combinación del carro con el aparato con el fin de evitar lesiones a causa de un posible vuelco.

1. Deja todas las tareas de reparación o mantenimiento en manos de personal cualificado de servicio. El aparato necesita reparación cuando se daña de cualquier modo, como si el cable de alimentación o el enchufe están dañados, se ha vertido líquido o han caído objetos dentro del aparato o el aparato ha estado expuesto a la lluvia o la humedad, no funciona correctamente o ha caído.

Eliminación correcta del producto (Residuo de aparatos eléctricos y electrónicos)

Este símbolo significa que no se debe desechar el producto como residuo doméstico sin clasificar y que se debe llevar a un centro adecuado de recogida para su reciclaje. La eliminación y el reciclaje correctos ayudan a proteger los recursos naturales, la salud humana y el medio ambiente. Para obtener más información sobre la eliminación y el reciclaje de este producto, ponte en contacto con su municipio o servicio de recogida, o con la tienda donde adquiriste el producto.

RoHS

Este producto cumple con las disposiciones de RoHS. Este equipo cumple con la Directiva 2011/65/UE y sus enmiendas, sobre la restricción del uso de determinadas sustancias peligrosas en equipos eléctricos y electrónicos.

REACH

REACH (reglamento n.º 1907/2006) aborda la producción y el uso de sustancias químicas y su posible impacto sobre la salud humana y el medio ambiente. El artículo 33(1) del reglamento REACH exige a los proveedores informar a los destinatarios de un artículo de que este contiene más del 0,1 % (en peso y por artículo) de cualquier sustancia que figure en la Lista de candidatas a sustancias extremadamente preocupantes (SEP) (la lista de sustancias candidatas de la REACH). Este producto contiene la sustancia "plomo" (N.º CAS: 7439-92-1) en una concentración superior al 0,1 % en peso.

En el momento de la comercialización de este producto, salvo el plomo, el producto no contiene otras sustancias de la lista de sustancias candidatas de la REACH en una concentración superior al 0,1 % en peso.

Nota: El 27 de junio de 2018 se incluyó el plomo a la lista de sustancias candidatas de la REACH. La inclusión del plomo en la lista de sustancias candidatas de la REACH no significa que los materiales que contienen plomo supongan un riesgo inmediato ni que se limite el permiso para utilizarlo.

CONTENIDO

GRACIAS POR ELEGIR JBL ^® 24

CONTENIDO DEL ENVASE 24

COLOCACIÓN Y POSICIONAMIENTO....24

CONEXIONES 25

BICABLEADO 27

CABLEADO BIAMPLIFICADO 28

Durante más de 70 años, JBL ha proporcionado equipos de audio para salas de conciertos, estudios de grabación y cines de todo el mundo y se ha convertido en la opción de confianza de los mejores artistas de la grabación e ingenieros de sonido. El 4309 es un nuevo monitor de estante de pequeño tamaño de la familia de monitores de estudio JBL diseñada para uso doméstico. Para obtener el mejor rendimiento de sus nuevos altavoces, lee estas instrucciones atentamente.

CONTENIDO DEL ENVASE

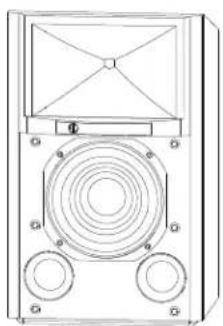

CADA CAJA DE JBL 4309 CONTIENE:

2 juegos de 4 almohadillas de las patas

1 Guía de inicio rápido

Si sospechas que se han producido daños durante el envío, informa de ello inmediatamente a su distribuidor. Te recomendamos que conserves la caja y los materiales de embalaje para usos futuros.

COLOCACIÓN Y POSICIONAMIENTO

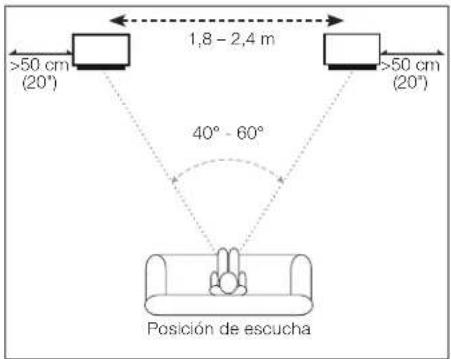

Antes de decidir la ubicación de los altavoces, analiza la sala y piensa en la ubicación utilizando la ilustración siguiente como guía.

>50 cm (20°) 1,8 - 2,4 m >50 cm (20°) 40° - 60° Posición de escucha

Evita colocar los altavoces cerca de amplificadores de potencia, registros de calefacción u otros objetos que generen mucho calor.

No coloques los altavoces en lugares muy húmedos o polvorientos.

No coloques los altavoces expuestos a la luz directa del sol ni donde queden expuestos a otras fuentes intensas de luz.

Para obtener los mejores resultados posible, coloca los altavoces separados de 1,8 a 2,4 m entre sí. Si los colocas más lejos, gíralos hacia la posición de escucha.

Los altavoces generan la distribución espacial en estéreo más precisa cuando el ángulo entre la persona que escucha y los altavoces se encuentra entre 40 y 60 grados.

Coloca cada altavoz de modo que el centro de la bocina quede aproximadamente al nivel de los oídos.

En general, la salida de bajos aumenta a medida que el altavoz se acerca a una pared o una esquina. Para obtener un mejor rendimiento, recomendamos colocar los altavoces alejados al menos 50 cm de las paredes laterales.

CONEXIONES

PRECAUCIÓN: Asegúrate de que todos los componentes eléctricos del sistema están APAGADOS (y preferentemente desenchufados de las tomas de CA) antes de realizar ninguna conexión.

Los altavoces y amplificadores disponen de sus correspondientes terminales de conexión positivas y negativas ("+" y "-").

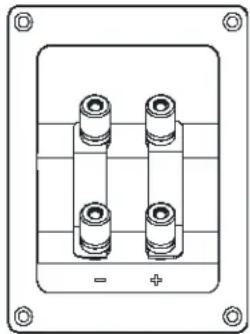

El 4309 dispone de dos juegos de terminales de conexión. Los terminales están conectados entre si con puentes en forma de cintas chapadas en oro. Los terminales están marcados con "+" y "-" . Además los terminales "+" tienen anillos rojos, mientras que los terminales "-" tienen anillos negros. Consulte la ilustración siguiente.

El 4309 se ha diseñado de tal modo que una tensión positiva en el terminal "+" (rojo) desplace los transductores del altavoz hacia fuera (hacia la sala).

Recomendamos utilizar cable de altavoces de alta calidad con codificación de la polaridad. Por lo general, el lado del cable con una cresta u otra codificación es el polo positivo ("+").

Para segurar una polaridad correcta, conecte los terminales "+" izquierdo y derecho de la parte posterior del amplificador o receptor con los terminales respectivos "+" (rojos) de los altavoces. Conecte los terminales "-" (negros) de la misma manera. Consulte el manual del propietario del receptor o amplificador para confirmar el procedimiento de conexión.

CONEXIÓN BÁSICA DE UN SOLO CABLE:

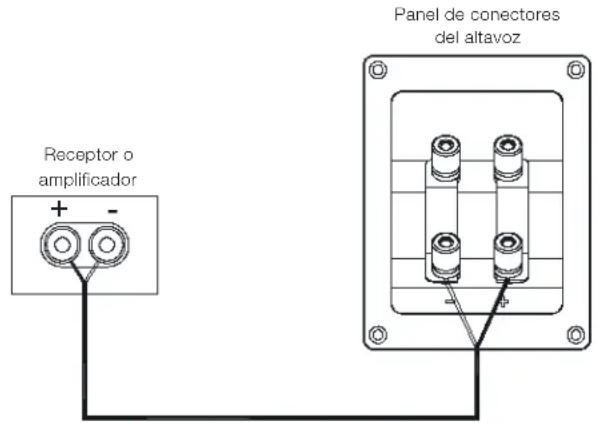

Conecta el amplificador a cada altavoz tal y como se muestra en la ilustración que aparece a continuación. Se puede usar cualquiera de los juegos de terminales del altavoz. NOTA: No retires las cintas de entre los dos juegos de terminales al conectar los cables del altavoz.

Receptor o amplificador Panel de conectores del altavoz

IMPORTANTE: No inviertas las polaridades (esto es, de "+" a "-" o de "-" a "+" al establecer las conexiones. Hacerlo puede provocar una mala reproducción espacial del sonido estéreo y disminuir el rendimiento de los bajos.

Los conectores de altavoz chapados en oro del 4309 aceptan distintos tipos de conectores, como conectores con patilla y cable pelado, conectores de palas y conectores de tipo banana.

Uso de conectores con cable pelado o patillas:

A. Desatornillar la tapa B. Insertar el cable pelado o la patilla a través del orificio del poste

C. Apretar la tapa para sujetar el cable

IMPORTANTE: Asegúrese que los cables o las patillas (+) y (-) no se tocan entre si o con el otro terminal. Si se tocan los cables, se puede provocar un cortocircuito capaz de dañar el amplificador o el receptor.

NOTA: También es posible enrollar el cable pelado alrededor de la varilla del terminal y, a continuación, apretar la tapa para sujetar el cable.

PRECAUCIÓN: Después de apretar las tapas, comprueba que las cintas de puente estén sujetas firmemente entre sus terminales respectivos. Si están flojas, los altavoces no funcionarán correctamente.

Uso de conectores planos:

A. Desatornillar la tapa B. Insertar las palas planas del conector alrededor del poste

C. Apretar la tapa

IMPORTANTE: Asegúrate de que las patillas planas de los conectores (+) y (-) no se tocan entre si ni con el otro terminal. Si se tocan las palas, se puede provocar un cortocircuito capaz de dañar el amplificador o el receptor.

PRECAUCIÓN: Después de apretar las tapas, comprueba que las cintas de puente estén sujetas firmemente entre sus terminales respectivos. Si están flojas, los altavoces no funcionarán correctamente.

Uso de conectores de tipo banana:

A. Apretar la tapa B. Insertar el conector de tipo banana en el orificio de la tapa

PRECAUCIÓN: Aprieta las tapas para asegurarte de que las cintas de puente estén sujetas firmemente entre sus terminales respectivos. Si están flojas, los altavoces no funcionarán correctamente.

CONEXIÓN BICABLEADA Y BIAMPLIFICADA

Para la conexión bicableada o biamplificada, retira las cintas de puente de la copa de terminales del monitor de estudio JBL 4309 y guárdalas en un lugar seguro. Ten en cuenta que al quitar las cintas solo se desconectan las entradas de los cortes de bajas frecuencias y altas frecuencias entre sí, pero las protecciones y el ajuste de frecuencias de los cortes de frecuencias personalizados se mantienen para cada unidad.

PRECAUCIÓN: No conectes el altavoz bicableado ni biamplificado con las cintas conectadas. Se pueden producir daños graves en el amplificador, lesiones personales y otros daños materiales.

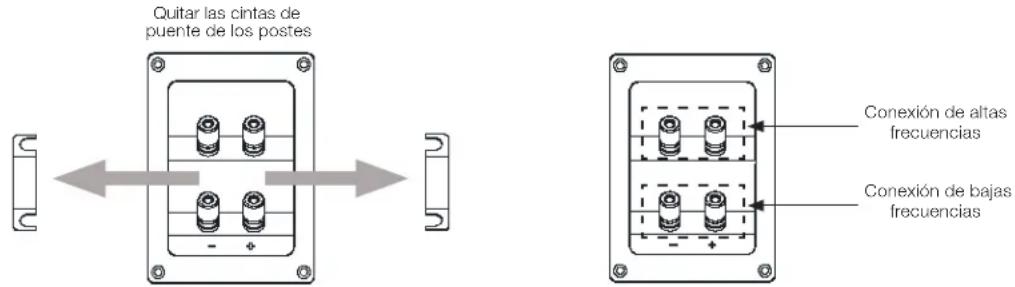

Quitar las cintas de puente de los postes Conexión de altas frecuencias Conexión de bajas frecuencias

La estructura de conexiones del 4309 dispone de dos juegos de terminales de entrada conectados con cintas de puente. El juego superior de terminales es para la unidad de compresión y el juego inferior de terminales es para el woofer.

BICABLEADO

Un amplificador y un sistema de altavoces están bicableados cuando las entradas de altas frecuencias y de bajas frecuencias del altavoz se conectan con dos cables distintos procedentes de un mismo canal de amplificador. Por lo general, se usan tipos de cables distintos para las conexiones: para las bajas frecuencias, se utiliza un cable con capacidad para corrientes elevadas o un cable que dé lugar a un mejor sonido para los bajos; para las altas frecuencias, se utiliza un cable de baja inductancia o un cable que dé lugar a un mejor sonido para los agudos. Ambos cables se conectan a la misma salida del amplificador. Algunas personas consideran que este cableado conlleva una mejora moderada.

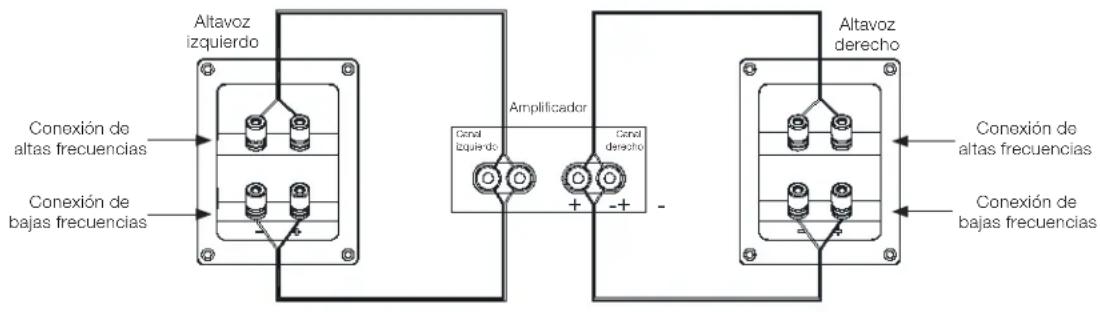

Para bicablear el JBL 4309, conecta los altavoces según la ilustración siguiente.

Altavoz izquierdo Conexión de altas frecuencias Conexión de bajas frecuencias Amplificador Canal bajoerdo Canal derecho - + - - Altavoz derecho Conexión de altas frecuencias Conexión de bajas frecuencias

CONEXIÓN BICABLEADA Y BIAMPLIFICADA (continuación):

CABLEADO BIAMPLIFICADO

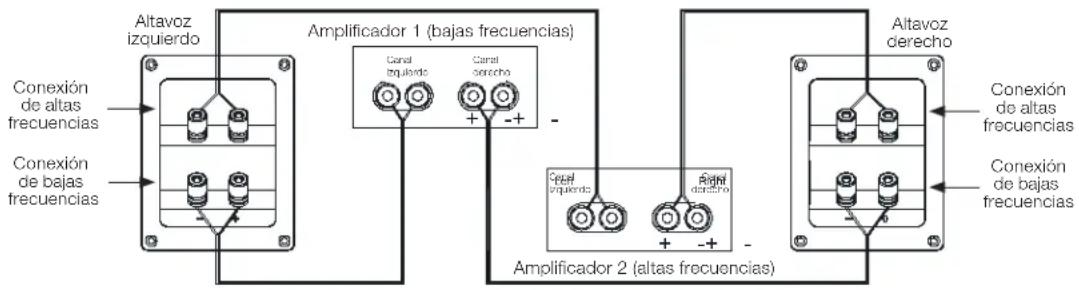

Un amplificador y un sistema de altavoces están biamplificador cuando se utiliza un canal del amplificador para las altas frecuencias y otro para las bajas. Un altavoz monitor de estudio para estante puede utilizar ambos canales procedentes de un amplificador estéreo. Seleccionar los canales de amplificador y cables más adecuados para distintos anchos de banda puede dar lugar a mejoras muy apreciables. Para cablear el JBL 4309 para biamplificación, conecta los altavoces según la ilustración siguiente.

Altavoz izquierdo Amplificador 1 (bajas frecuencias) Canal líquido Canal derecho - + - + - - Amplificador 2 (altas frecuencias) Canal líquido Bajal derecho - + - + - - Altavoz derecho Conexión de altas frecuencias Conexión de bajas frecuencias

En cualquier caso, sigue las instrucciones para cada tipo de conector de la página 26. NOTA: Para obtener más información sobre las distintas opciones de cableado de altavoces y conexiones, ponte en contacto con tu distribuidor JBL local.

CONTROLES/AJUSTES

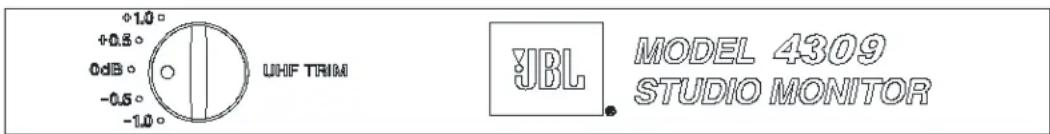

Aunque el 4309 solo dispone de un woofer y una unidad de compresión, el corte de frecuencias avanzado dispone de ajustes paso a paso en el panel frontal que permiten buscar el equilibrio entre el intervalo de frecuencias ultraelevadas (UHF) y el woofer.

φ1.0° +0.8° 0dB° -0.5° -1.0° UHF TRIM JBL MODEL 4309 STUDIO MONITOR

Estos controles se pueden usar para ajustar el sonido del altavoz según la acústica de la sala o el gusto personal de cada uno. Para devolver los altavoces a su configuración de respuesta de fábrica, ajusta los controles en "0 dB".

Al igual que sucede con la mayoría de altavoces, el 4309 tiene transductores cuyas suspensiones tardan varias semanas en "activarse" y lograr el máximo rendimiento. Durante este periodo, el equilibrio entre el woofer y el nivel de corte de UHF puede cambiar, así que recomendamos ajustar los controles de UHF de forma acorde.

CUIDADO DE LOS ALTAVOCES

• Limpia la carcasa con un paño limpio y seco para quitar el polvo. Un paño húmedo puede oscurecer el acabado de la carcasa. No utilices líquidos volátiles, como benceno, disolvente de pinturas o alcohol, en la carcasa.
• No pulverices insecticidas cerca de la carcasa.
• Para quitar el polvo del tejido de rejilla, utilice un aspirador con la succión ajustada al mínimo.
• No laves la rejilla en agua, ya que se puede decolorar o deformar.
• Si la superficie del cono del woofer se llena de polvo, puedes limpiarla con cuidado con un cepillo caligráfico suave y seco o una brocha de pintura. No utilices un paño húmedo.

ESPECIFICACIONES

MONITOR DE ESTUDIO JBL® 4309

Tipo: Altavoz de estante de 2 vías
Unidad de bajas frecuencias: Woofer de 6,5" (165 mm) con cono de pulpa pura
Transductor de altas frecuencias: Anillo anular 2410H-2 de 1" (25 mm), unidad de compresión con diafragma de Teonex con bocina con geometría avanzada HDITM
Potencia del amplificador recomendada:	25 - 150 Wrms
Impedancia: 4 Ohm
Sensibilidad del altavoz: 87 dB/2,83 V/1 m
Respuesta en frecuencias: 42 Hz - 30 kHz (-6 dB)
Ángulo de cobertura, -6 dB: 100 grados horiz. x 80 grados vert., de 2 kHz a 17 kHz
Frecuencia de corte: 1,6 kHz
Tipo de caja: Para estante con puerto frontal y refuerzos en H
Detalles en la rejilla:	Detalle de estilo monitor, acorde con la bocina; en color azul oscuro (caja de nogal) y negro (caja negra).
Dimensiones con rejilla: 420 mm al. x 260 mm an. x 228,6 mm prof.
Controles:	Control de tono UHF
Tipo de entrada:	Juegos de postes de conexión duales chapados en oro con cintas de cortocircuito
Peso del producto (cada uno):	10,98 kg
Peso embalado:	24,0 kg
Unidades de medida de envío:	Par
Garantía:	5 años
Altura del soporte recomendada:	609 mm

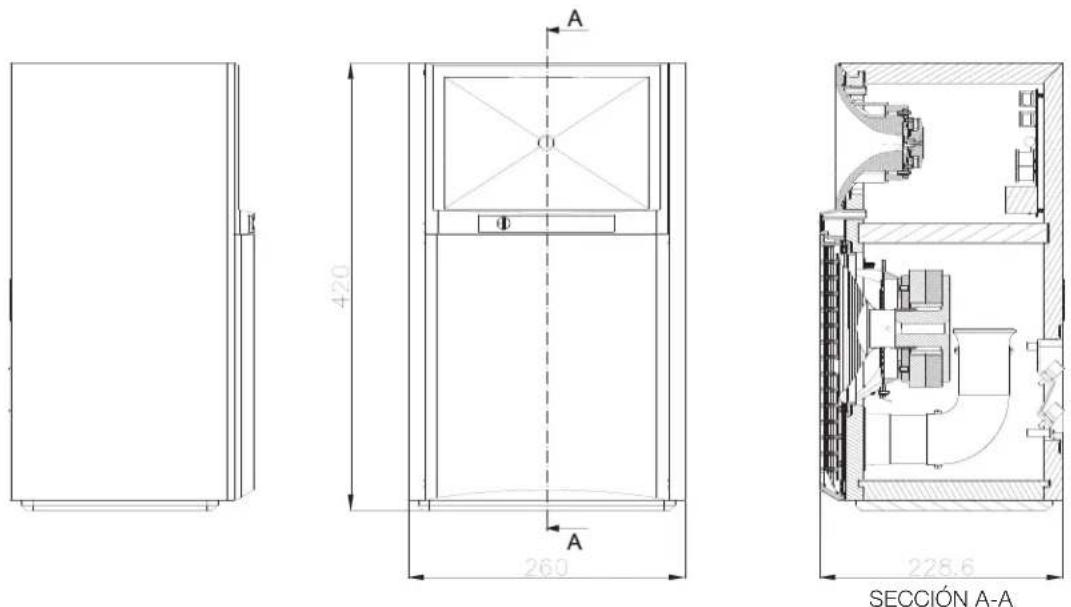

DIMENSIONES
