BEDIENUNGSANLEITUNG Outsider E-volution 8 5 Phoenix CECOTEC

1. Teile und Komponenten 04
2. Warnung 08
3. Sicherheitshinweise 46
4. Montage 47
5. Betrieb 50
6. Reinigung und Wartung 53
7. Fehlerbehandlung 54
8. Technische Spezifikationen 54
9. Entsorgung von alt-Elektrogeräten 55
10. Garantie und kundendienst 55

INDICE

Parts and components/Pièces et composants/Ersatzteile und Komponenten/

1. Gaspedal

2. Bremse

3. Scheinwerfer von vorne

4. Stange

5. Klapplasche

6. Motor

7. Ständer

8. Bremsscheibe

9. Lenker

10. LED-Bildschirm

11. Bedienfeld

12. Klappverschluss

13. Batterieladegerät

14. Klapplasche

15. Rutschfeste Fußstütze

16. Hinteres Schutzblech

17. Hinteres Licht

IT

1. Bremsgriff
2. LED-Bildschirm
3. Funktion-Knopf
4. Leistung-Knopf
5. Gasgriff
6. Fehler-Anzeige
7. Bluetooth-Anzeiger
8. Akku
9. Überhitzungsanzeige
10. Blockierung
11. Gang
12. Km/h

IT

3. SICHERHEITSHINWEISE

Lesen Sie die folgenden Hinweise aufmerksam durch, bevor Sie das Gerät verwenden. Bewahren Sie die Bedienungsanleitung für künftigen Benutzer auf.

• Cecotec wird keine Haftung von unsachgemäßige Verwendung des Produktes oder Nichteinhaltung dieser Anweisungen oder der Verkehrsregeln.
• Achten Sie darauf, die Verkehrsmitteln bei Verwendung der elektronischen Rolle zu befolgen. Fahren Sie ordnungsgemäß und seien Sie vorsichtig mit den Menschen und Hindernisse herum, um Unfälle zu verhindern.
• Vergewissern Sie sich, dass die Reifen nicht beschädigt sind und die Teile und Komponenten ordnungsgemäß eingestellt sind, bevor Sie den Roller benutzen.
• Bei unsachgemäßer Verwendung des E-Rollers können Personen- und / oder Sachschäden verursacht werden.
• Die Modifizierung des Rollers ist auf keinem Fall vorgesehen, da die Struktur sich beschädigen und Schäden verursachen könnten.
• Verwenden Sie keinesfalls das Gerät ins Wasser, um Unfälle zu verhindern und das Gerät nicht zu schaden.
• Das Gerät darf von Kindern unter 8 Jahren nicht benutzt werden. Es kann von Kindern ab 8 Jahren benutzt werden, sofern sie unter ständiger Beaufsichtigung während der Nutzung des Gerätes stehen.
• Dieses Gerät darf von Kinder ab 14 Jahren und Personen mit eingeschränkter körperlicher, sensorischer oder geistiger Leistungsfähigkeit oder fehlender Erfahrung bzw. fehlenden Kenntnissen verwendet werden, es sei denn, sie werden bei der Benutzung durch eine verantwortliche Person beaufsichtigt oder ihnen eine Einweisung im ordnungsgemäßen und sicheren Umgang gegeben wurde und sie die mit dem Gerät verbundenen Risiken verstanden

DEUTSCH

haben und richtig einschätzen können. Lassen Sie Kinder nicht mit dem Gerät spielen.

- Beaufsichtigen Sie kleine Kinder um sicher zu stellen, dass sie nicht mit dem Gerät spielen. Eine besonders genaue und konsequente Beaufsichtigung ist geboten, wenn das Gerät in der Nähe von Kindern verwendet wird.

SICHERHEITSHINWEISE DES AKKUS

• Verwenden Sie niemals den Akku bei unruhigen Signalen wie Emissionen von Gerüchen, Überhitzung oder Auslaufen. Falls der Akku tropft, berühren Sie die Flüssigkeit nicht.
• Lassen Sie nicht die Tiere und die Kinder den Akku berühren.
• Ziehen Sie den Akku heraus, bevor Sie den Roller fahren möchten oder vor die Montage und Demontage.
• Laden Sie den Akku bei Zimmertemperatur zwischen 0 °C und 35 °C, damit der Roller wirksamer funktioniert.
• Öffnen Sie ihn nicht und stecken Sie keinen Gegenstand hinein, da gefährliche Substanz erhalt, die Gesundprobleme verursachen könnte.
• Verwenden Sie keinen fehlerhaften Akku. Falls der Akku nicht richtig funktioniert, werfen Sie ihn ab.

HINWEIS: Verwenden Sie nur das mitgelieferte Material von Cecotec.

4. MONTAGE

Ausklappen

1. Ziehen Sie die Stange nach oben während Sie den Schutzblech nach unten gedrückt halten.
2. Heben Sie die Stange, stellen Sie die Klapplasche in geschlossener Position und schwenken Sie die Festhaltungsring, um die Lasche festzuhalten.

DEUTSCH

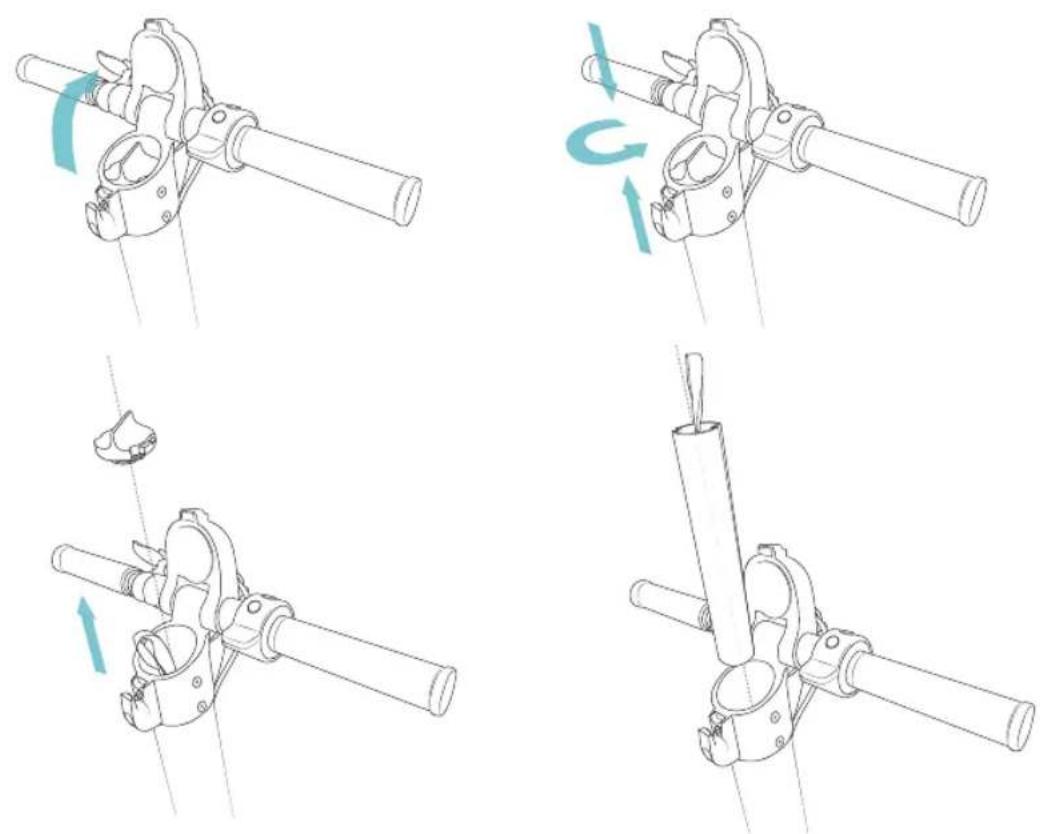

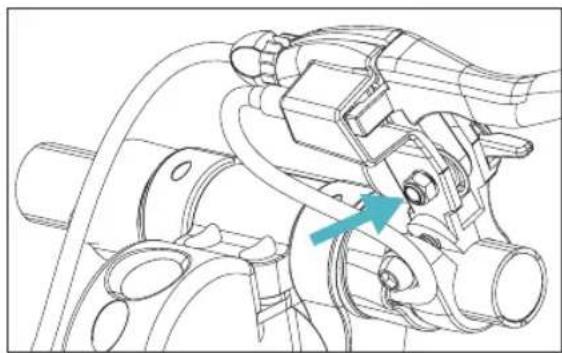

1. Benutzen Sie einen Innensechskantschlüssel M6.
2. Drücken Sie die Lenkstange und achten Sie auf die Umdrehung.

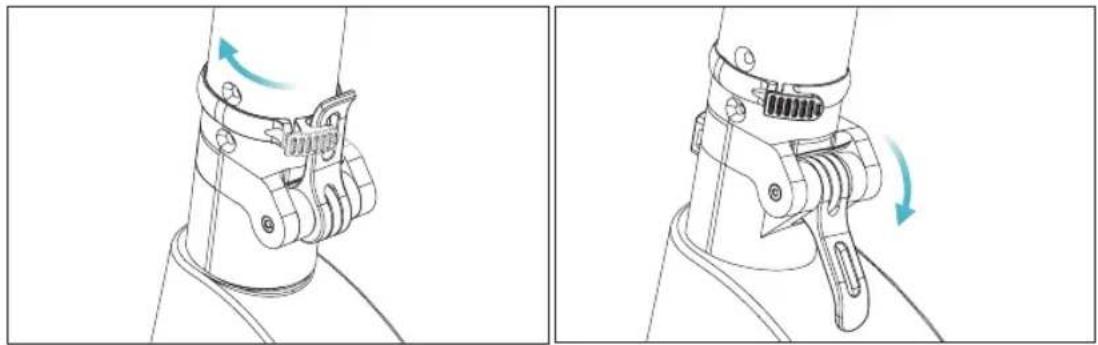

1. Schwenken Sie die Festhaltungsring, um ihn zu lockern.
2. Öffnen Sie die Klapplasche.

DEUTSCH

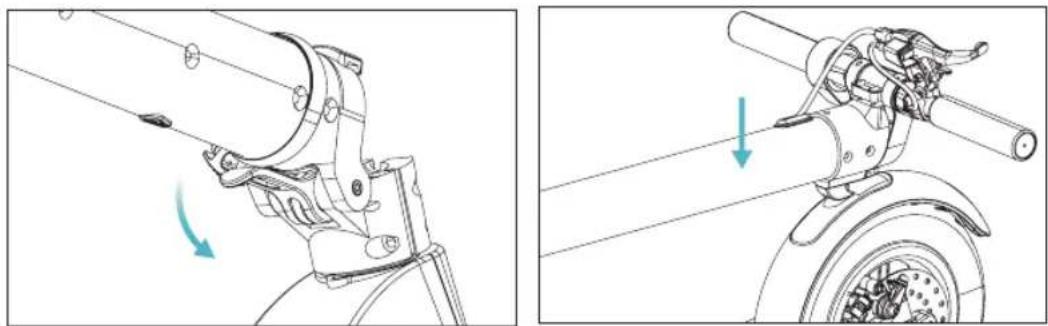

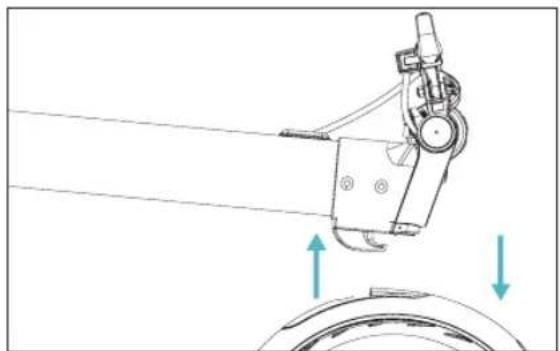

1. Schieben Sie erst die Klapplasche und dann die Stange nach unten.
2. Stecken Sie Verriegelungshaken in den Loch des hinteres Schutzblech hinein und schieben Sie nach unten, um sicher zu stellen, dass er geschlossen ist.

• On-Schalter: Halten Sie diesen Schalter gedrückt, um den Roller an- oder ausschalten.
  • Gasgriff: Verwenden Sie ihn, um den Roller anzuspringen und zu beschleunigen.
• Bremse: Halten Sie sie gedrückt, um zu stoppen. Treten Sie das Schutzblech leicht, um die Bremsung zu verstärken.
• Funktion: Drücken Sie diesen Schalter, um die Geschwindigkeit auszuwählen. Wählen Sie zwischen die folgenden Modi aus:

o Eco-Modus zum Energieverbrauch sparen.
o Komfort-Modus für den besten Wirkungsgrad gepaart mit dem optimalen Energieverbrauch.
o Sport-Modus, um die Höchstleistung und Geschwindigkeit zu erreichen

• Scheinwerfer von vorne: Drücken Sie die Funktion-Schalter zweimal, um ihn anzuschalten. Der Scheinwerfer von hinter wird immer angeschaltet bleiben. Drücken Sie den Funktion-Schalter zweimal erneut, um die Schweinwerfer auszuschalten, wenn diese noch angeschaltet sind.
• Kreuzfahrt-Modus: Halten Sie die gleiche Geschwindigkeit 6 Sekunden lang, um diesen Modus zu aktivieren. Um ihn zu deaktivieren, drücken Sie den Gasgriff oder die Bremse.

HINWEIS: Dieses Modus ist nicht aktiv in der ersten Einstellung.

HINWEIS: Beim Abbremsen werden die Scheinwerfer von hinter blinken.

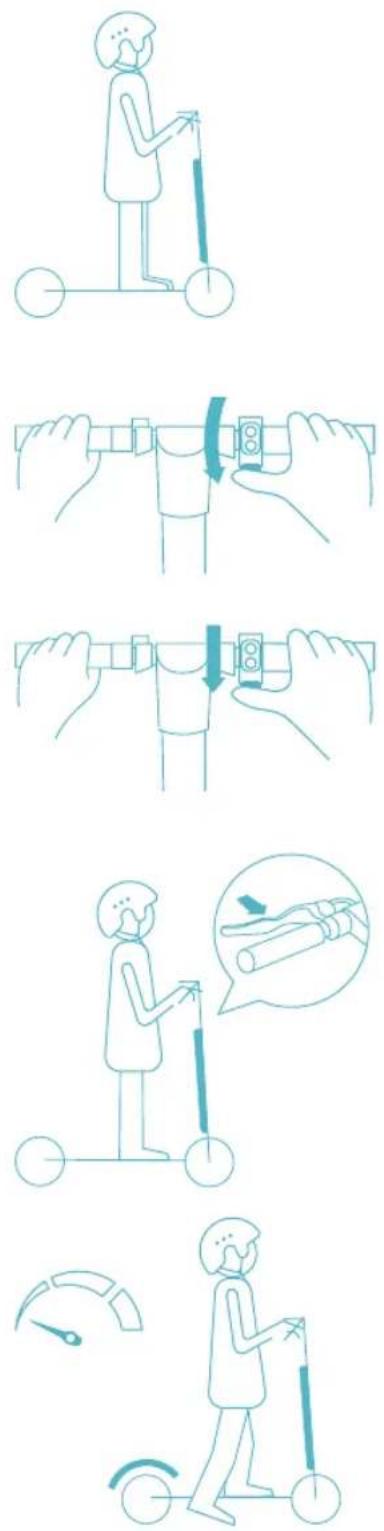

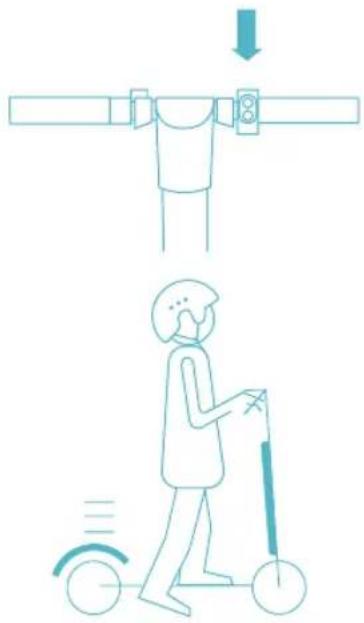

WIE DEN ROLLER FAHREN

1_Drücken Sie den On-Schalter 2 Sekunden lang.

2_Steigen Sie auf den Fußstützt mit einem Fuß und nehmen Sie Anlauf mit der anderen, um zu starten.

DEUTSCH

3_Legen Sie beide Füße auf der Fußstütze.

4._Drücken Sie den Gasgriff mit der rechten Hand und schwenken Sie den Lenkstange nach Ihnen.

5_Drücken Sie den Gasgriff, um die Geschwindigkeit zu steigen.

Warnung: Fahren Sie nicht zu schnell.

6_Drücken Sie die Bremse, um den Roller zu stoppen oder langsamer fahren. Treten Sie den Schutzblech von hinten leicht, um die Bremsung zu verstärken.

7_Steigen Sie auf dem Roller nur bei niedriger Geschwindigkeit aus oder wenn er komplett gestoppt ist.

DEUTSCH

WIE DEN ROLLER LADEN

1. Öffnen Sie die Abdeckung des Akkuladegerätes Vergewissern Sie sich, dass es trocknet und sauber ist.
2. Schließen Sie das Ladegerät mit dem Akku und das Kabel mit der Steckdose ein. Überprüfen Sie, dass den Akku-Anzeiger sich angeschaltet wurde.
3. Der Beleuchtung-Anzeige des Ladegerätes wird die Färbe ändern, sobald der Akku 99% geladen wird.

HINWEIS: Laden Sie den Akku nicht mehr, wenn die Farbe der Anzeige ändert. Lassen Sie den Akku nicht überladen, um seine Lebensdauer nicht zu schädigen.

HINWEIS: Decken sie das Akkuladegerät mit der Anti-Schmutz-Abdeckung ab, um das Kontakt mit Metall-Elementen und Kurzschlüsse zu verhindern.

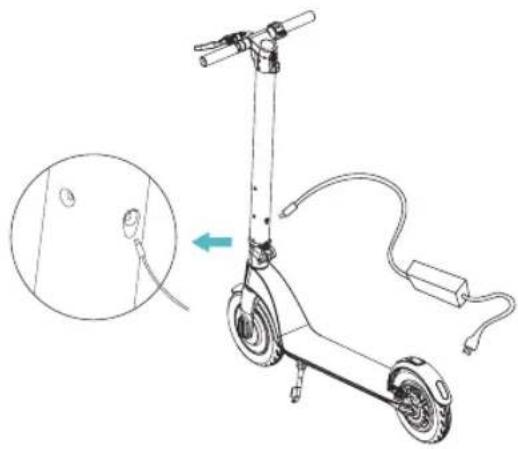

LADEN METHODE 1

Akkuladegerät Akku-Interface

6. REINIGUNG UND WARTUNG

• Hinweis: Vergewissern Sie sich, dass das Gerät aus der Steckdose ausgeschaltet ist, bevor Sie es reinigen.
• Verwenden Sie einen gleiten, feuchten Tuch, um die Außenseite des Gerätes zu reinigen.
  • Tauchen Sie nie den Roller in Wasser oder andere Flüssigkeiten ein, da die elektronischen

DEUTSCH

Teile sich beschädigen können.

- Versuchen Sie niemals das Gerät selbst zu reparieren. Falls der Roboter nicht funktioniert, kontaktieren Sie mit unseren Technische Kundendienst von Cecotec.

LAGERUNG

• Vergewissern Sie sich, dass den Roller geladene ist, bevor Sie ihn es für eine lange Weile verstauen. Laden Sie ihn mindestens einmal pro Monat.
• Lassen Sie ihn in Räume mit einer Zimmertemperatur zwischen 0 und 35 °C laden und bewahren Sie ihn in Räume zwischen -10 °C und 35 °C auf.
• Bewahren Sie den Elektro-Roller nicht im Freien auf. Bewahren Sie ihn sicher und trocknet. Decken Sie ihn ab, um ihn gegen den Schmutz zu schützen.

7. FEHLERBEHANDLUNG

Schalten Sie den Roller aus bis die Temperatur sinkt.

Fehlerhafter Motor:C

Gasgriff Fehler:B

Bremsfehler: A

HINWEIS: Wenn der Roller Sie vor einem diesen Fehler warnt, werden Sie den entsprechenden Teil ersetzen müssen. Kontaktieren Sie bitte mit dem technischen Kundendienst.

8. TECHNISCHE SPEZIFIKATIONEN

Outsider Evolution Phoenix 8,5"

Modell No.: 07024

220-240 V \~ 50/60 Hz

Höchste Leistung: 700 W

IP 54

Hergestellt in China | Entworfen in Spanien

DEUTSCH

9. ENTSORGUNG VON ALT-ELEKTROGERÄTEN

Die Europäische Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) legt fest, dass alte Haushaltsgeräte nicht mit dem normalen unsortierten Siedlungsabfall entsorgt werden dürfen. Alte Geräte müssen gesondert gesammelt werden, um die Verwertung und das Recycling der enthaltenen Materialien zu optimieren und die Auswirkungen auf die menschliche Gesundheit und die Umwelt zu reduzieren.

Das durchgestrichene Symbol "durchgestrichene Abfalltonne" auf dem Produkt erinnert Sie an Ihre Verpflichtung, das Gerät korrekt zu entsorgen. Wenn das Produkt einen eingebauten Akku hat oder Batterien verwendet, sollte der Akku oder die Batterien aus dem Gerät entnommen und separat entsorgt werden. Die Verbraucher müssen sich mit Ihren örtlichen Behörden oder Einzelhändlern in Verbindung setzen, um Informationen über die ordnungsgemäße Entsorgung ihrer Altgeräte und/oder ihrer Batterien zu erhalten.

10. GARANTIE UND KUNDENDIENST

Dieses Produkt hat 2 Jahre Garantie. Die Garantiezeit beginnt mit dem Kaufdatum bzw. Lieferdatum, soweit der hierfür vorhandene und sorgfältig aufbewahrte Kaufbeleg rechtzeitig eingereicht wird, und das Produkt unter angemessener und sachgemäßer Behandlung, wie es in dieser Bedienungsanleitung beschrieben wurde, sich in einem hierfür entsprechenden, optimalen Zustand befindet.

Die Garantie deckt keine Schäden bei denen:

Das Produkt über seine Kapazität oder Anwendbarkeit hinaus missbraucht, geschlagen, nicht ordnungsgemäß behandelt wurde oder mit ätzenden bzw. Korrosiven Substanzen oder Flüssigkeiten in Kontakt geraten ist oder die jeweilige Störung, Fehler, Schaden bzw. Defekt dem Verbraucher zugerechnet werden kann.

Das Produkt von Personen demontiert, repariert oder modifiziert wurde, die nicht vom offiziellen Technischen Kundendienst durch Cecotec autorisiert worden sind.

Der Grund hierfür durch die normale Abnutzung und Verschleiß der Teile und des Zubehörs entstanden ist.

Die Garantieleistung deckt alle Herstellungsbedingten Schäden und Fehler Ihres Produktes für die Dauer von 2 Jahren, nach geltendem Recht. Diese eingeschränkte Gewährleistung gilt nicht für Mängel, die sich aus Unfällen, Missbrauch, unsachgemäße Wartung oder normale Abnutzung ergeben.

Sollte unerwartet eine Störung auftreten oder haben Sie Fragen über Ihrem Produkt, dann können Sie sich mit der Auskunftstelle in Verbindung setzen über die Telefonnummer:

[phone].

ITALIANO

3. ISTRUZIONI DI SICUREZZA

8. SPECIFICHE TECNICHE

Outsider Evolution Phoenix 8,5"

Modello No.: 07024

220-240 V \~ 50/60 Hz

Batteria: 36 V, 6400 mAh

Storing in de versneller: B

Storing in de rem: A

NEDERLANDS

8. TECHNISCHE SPECIFICATIES

Outsider Evolution Phoenix 8,5"

Model No.: 07024

220-240 V \~ 50/60 Hz

Batterij: 36 V, 6400 mAh

Nominaal vermogen: 350 W

Maximumvermogen: 700 W

IP 54
