BEDIENUNGSANLEITUNG Sense Medel

Lesen Sie diese Gebrauchsanweisung sorgfältig durch, bewahren Sie sie für den späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für ein Produkt unseres Sortimentes entschieden haben. Unser Name steht für hochwertige und eingehend geprüfte Qualitätsprodukte aus den Bereichen, Gewicht, Blutdruck, Körpertemperatur, Puls, Massage, Beauty, Baby und Luft.

Mit freundlicher Empfehlung Ihr Medel Team

Inhalt

1. Lieferumfang.... 4
2. Zeichenerklärung.... 4
3. Bestimmungsgemäßer Gebrauch....5
4. Warn- und Sicherheitshinweise....6
5. Gerätebeschreibung 9
6. Inbetriebnahme .... 10

7. Anwendung 12

8. Reinigung und Pflege 18

9. Zubehör und Ersatzteile 18
10. Was tun bei Problemen? 18
11. Entsorgung 19
12. Technische Angaben 20
13. Garantie/Service 21

1. Lieferumfang

Überprüfen Sie den Lieferumfang auf äußere Unversehrtheit der Kartonverpackung und auf die Vollständigkeit des Inhalts. Vor dem Gebrauch ist sicherzustellen, dass das Gerät und Zubehör keine sichtbaren Schäden aufweisen und jegliches Verpackungsmaterial entfernt wird. Benutzen Sie es im Zweifelsfall nicht und wenden Sie sich an Ihren Händler oder an die angegebene Kundendienstadresse.

1x Blutdruckmessgerät
1x Oberarmmanschette (22-42 cm)
1x Gebrauchsanweisung
4x 1,5V AA Batterien LR6
1x Aufbewahrungstasche

2. Zeichenerklärung

Auf dem Gert, in der Gebrauchsanweisung, auf der Verpackung und auf dem Typschild des Geräts werden folgende Symbole verwendet:

	WarnungWarnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit
	AchtungSicherheitshinweis auf mögliche Schäden an Gerät/Zubehör

	ProduktinformationHinweis auf wichtige Informationen
	Anleitung beachtenVor Beginn der Arbeit und /oder dem Bedienen von Geräten oder Maschinen die Anleitung lesen
	Isolierung der AnwendungsteileTyp BFGalvanisch isoliertes Anwendungsteil (F steht für floating), erfüllt die Anforderungen an Ableitströme für den Typ BF
	GleichstromGerät ist nur für Gleichstrom geeignet
	Entsorgung gemäß Elektro- und Elektro-nik-Altgeräte EG-Richtlinie – WEEE (Waste Electrical and Electronic Equipment)
	Schadstoffhaltige Batterien nicht im Haus-müll entsorgen
	Verpackungskomponenten trennen und entsprechend der kommunalen Vorschrif-ten entsorgen.
A	Kennzeichnung zur Identifikation des Verpackungsmaterials.A = Materialabkürzung,B = Materialnummer:1-7 = Kunststoffe,20-22 = Papier und Pappe
	Produkt und Verpackungskomponenten trennen und entsprechend der kommunalen Vorschriften entsorgen.
	Hersteller
	Bevollmächtigter EU-Repräsentant für Hersteller von Medizinprodukten
Storage/Transport	Zulässige Lagerungs- und Transporttemperatur,- luftfeuchtigkeit und -umgebungsdruck
Operating	Zulässige Betriebstemperatur, -luftfeuchtigkeit und -umgebungsdruck
IP21	Geschützt gegen feste Fremdkörper, 12,5 mm Durchmesser und größer und gegen senkrechtes Tropfwasser

	Seriennummer
0123	CE-KennzeichnungDieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien
	Medizinprodukt
	Händler
	Herstellungsdatum
	Artikelnummer

3. Bestimmungsgemäßer Gebrauch Verwendungszweck

Das automatische Blutdruckmessgerät Medel SENSE ist für den Heimgebrauch zur nicht-invasiven Messung von diastolischen und systolischer Blutdruck und Pulsfrequenz von Erwachsenen mittels einer aufblasbaren Manschette, die um den Oberarm gewickelt ist. Der Manschettenumfang ist auf 22 bis 42 cm begrenzt.

Patientenpopulation: Erwachsene mit einer Oberarmgröße von 22-42 cm.

Vorgesehener Benutzer: Die Verwendung des Geräts erfordert keine besonderen Kenntnisse oder beruflichen Fähigkeiten.

Der Patient ist der vorgesehene Bediener, außer bei Patienten, die besondere Unterstützung benötigen.

Indikation / Klinischer Nutzen

Der Nutzer kann mit dem Gerät schnell und einfach seine Blutdruck- und Pulswerte erfassen. Die ermittelten Messwerte werden nach international gültigen Richtlinien eingestuft und grafisch beurteilt. Das Gerät kann darüber hinaus eventuell auftretende, unregelmäßige Herzschläge während der Messung erkennen und den Nutzer durch ein Symbol im Display darauf hinweisen. Das Gerät speichert die erfassten Messwerte und kann darüber hinaus Durchschnittswerte vergangener Messungen ausgeben.

Die aufgezeichneten Daten können Gesundheitsdienstleister bei der Diagnose und Therapie von Blutdruckproblemen unterstützen und tragen dadurch zu einer langfristigen Gesundheitskontrolle des Nutzers bei.

4. Warn- und Sicherheitshinweise

Kontraindikationen

• Verwenden Sie das Blutdruckmessgerät nicht bei Neugeborenen, Kindern und Haustieren.
• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten sollten durch eine für Ihre Sicherheit zuständige Person beaufsichtigt werden und von dieser Anweisungen darüber erhalten, wie das Gerät zu benutzen ist.
• Vor Anwendung des Gerätes unter Vorliegen eines der folgenden Zustände ist eine Abstimmung mit dem Arzt zwingend erforderlich: Herzrhythmusstörungen, Durchblutungsstörungen, Diabetes, Schwangerschaft, Präeklamp-sie, Hypotonie, Schüttelfrost, Zittern
• Personen mit Herzschrittmachen oder anderen elektrischen Implantate sollten vor der Nutzung des Gerätes Ihren Arzt konsultieren.
• Das Blutdruckmessgerät darf nicht im Zusammenhang mit einem Hochfrequenz-Chirurgiegerät verwendet werden.
• Legen Sie die Manschette nicht bei Personen an, die eine Brustamputation hatten.
• Legen Sie die Manschette nicht über Wunden an, da dies zu weiteren Verletzungen führen kann.

- Achten Sie darauf, dass die Manschette nicht an einem Arm angelegt wird, dessen Arterien oder Venen in medizinischer Behandlung sind, z.B. intravaskulärer Zugang bzw. eine intravaskuläre Therapie oder ein arteriovenöser (A-V-) Nebenschluss.

Allgemeine Warnhinweise

• Die von Ihnen selbst ermittelten Messwerte können nur zu Ihrer Information dienen – sie ersetzen keine ärztliche Untersuchung! Besprechen Sie Ihre gemessenen Werte mit dem Arzt und begründen Sie daraus auf keinen Fall eigene medizinische Entscheidungen (z.B. hinsichtlich der Dosierung von Medikation)!
• Das Gerät ist nur für den in dieser Gebrauchsanweisung beschriebenen Zweck vorgesehen. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen oder falschen Gebrauch verursacht wurden.
• Eine Verwendung des Blutdruckmessgeräts außerhalb des häuslichen Umfelds oder unter dem Einfluss von Bewegung (z.B. während der Fahrt in einem Auto, Krankenwagen oder Helikopter sowie während der Ausübung von körperlichen Aktivitäten wie Sport) kann die Messgenauigkeit beeinflussen und zu Messfehlern führen.

• Erkrankungen des Herz-Kreislaufsystems können zu Fehlmessungen bzw. zu Beeinträchtigungen der Messgenauigkeit führen.

• Verwenden Sie das Gerät nicht gleichzeitig mit anderen medizinischen elektrischen Geräten (ME-Geräten). Dies könnte zu einer Fehlfunktion des Messgerätes führen und/oder eine ungenaue Messung verursachen.

• Verwenden Sie das Gerät nicht außerhalb der angegebenen Aufbewahrungs- und Betriebsbedingungen. Das könnte zu falschen Messergebnissen führen.
• Nutzen Sie für dieses Gerät nur mitgelieferte oder in dieser Gebrauchsanweisung beschriebene Manschetten. Die Nutzung einer anderen Manschette kann zu Messungenauigkeiten führen.
• Beachten Sie, dass es während des Aufpumpens der Manschette zu einer Funktionsbeeinträchtigung des betroffenen Gliedmaßes kommen kann.
• Führen Sie die Messungen nicht häufiger als notwendig durch. Aufgrund der Einschränkung des Blutflusses kann es zur Bildung von Blutergüssen kommen.
• Die Blutzirkulation darf durch die Blutdruckmessung nicht unnötig lange unterbunden werden. Bei einer Fehlfunktion des Gerätes nehmen Sie die Manschette vom Arm ab.
• Legen Sie die Manschette ausschließlich am Oberarm an. Legen Sie die Manschette nicht an anderen Stellen des Körpers an.
• Der Luftschlauch birgt die Gefahr einer Strangulation von Kleinkindern. Darüber hinaus können enthaltene Kleinteile bei Verschlucken eine Erstickungsgefahr für Kleinkinder darstellen. Sie sollten daher stets beaufsichtigt werden.

Allgemeine Vorsichtsmaßnahmen

• Das Blutdruckmessgerät besteht aus Präzisions- und Elektronik-Bauteilen. Die Genauigkeit der Messwerte und die Lebensdauer des Gerätes hängen von einem sorgfältigen Umgang ab.
• Schützen Sie das Gerät vor Stößen, Feuchtigkeit, Schmutz, starken Temperaturschwankungen und direkter Sonneneinstrahlung.
• Bringen Sie das Gerät vor der Messung auf Raumtemperatur. Wenn das Messgerät nahe der maximalen oder minimalen Lager- und Transporttemperatur gelagert wurde und in eine Umgebung mit einer Temperatur von 20 °C gebracht wird, wird empfohlen, vor Verwendung des Messgeräts ca. 2 Stunden zu warten.
• Lassen Sie das Gerät nicht fallen.
• Benutzen Sie das Gerät nicht in der Nähe von starken elektromagnetischen Feldern, halten Sie es fern von Funkanlagen oder Mobiltelefonen.
• Falls das Gerät über einen längeren Zeitraum nicht benutzt wird, wird empfohlen die Batterien zu entfernen.
• Vermeiden Sie das mechanische Einengen, Zusammendrücken oder Abknicken des Manschettenschlauches.

Maßnahmen zum Umgang mit Batterien

• Wenn Flüssigkeit aus einer Batteriezelle mit Haut oder Augen in Kontakt kommt, die betroffene Stelle mit Wasser auswaschen und ärztliche Hilfe aufsuchen.
• Verschluckungsgefahr! Kleinkinder könnten Batterien verschlucken und daran ersticken. Daher Batterien für Kleinkinder unerreichbar aufbewahren!
• Explosionsgefahr! Keine Batterien ins Feuer werfen.
• Wenn eine Batterie ausgelaufen ist, Schutzhandschuhe anziehen und das Batteriefach mit einem trockenen Tuch reinigen.
• Keine Batterien zerlegen, öffnen oder zerkleinern.

• Auf Polaritätskennzeichen Plus (+) und Minus (-) achten.
• Schützen Sie Batterien vor übermäßiger Wärme.
• Batterien dürfen nicht geladen oder kurzgeschlossen werden.
• Bei längerer Nichtbenutzung des Geräts die Batterien aus dem Batteriefach nehmen.
• Verwenden Sie nur denselben oder einen gleichwertigen Batterietyp.
• Immer alle Batterien gleichzeitig auswechseln.
• Keine Akkus verwenden!

Hinweise zu Elektromagnetischer Verträglichkeit

• Das Gerät ist für den Betrieb in allen Umgebungen geeignet, die in dieser Gebrauchsanweisung aufgeführt sind, einschließlich der häuslichen Umgebung.
• Das Gerät kann in der Gegenwart von elektromagnetischen Störgrößen unter Umständen nur in eingeschränktem Maße nutzbar sein. Infolgedessen können z.B. Fehlermeldungen oder ein Ausfall des Displays/Gerätes auftreten.
• Die Verwendung dieses Gerätes unmittelbar neben anderen Geräten oder mit anderen Geräten in gestapelter Form sollte vermieden werden, da dies eine fehlerhafte Betriebsweise zur Folge haben könnte. Wenn eine Verwendung in der vorgeschriebenen Art dennoch notwendig ist, sollten dieses Gerät und die anderen Geräte beobachtet werden, um sich davon zu überzeugen, dass sie ordnungsgemäß arbeiten.
• Die Verwendung von anderem Zubehör, als jenem, welches der Hersteller dieses Gerätes festgelegt oder bereitgestellt hat, kann erhöhte elektromagnetische Störaussendungen oder eine geminderte elektromagnetische Störfestigkeit des Gerätes zur Folge haben und zu einer fehlerhaften Betriebsweise führen.
• Eine Nichtbeachtung kann zu einer Minderung der Leistungsmerkmale des Gerätes führen.

5. Gerätebeschreibung

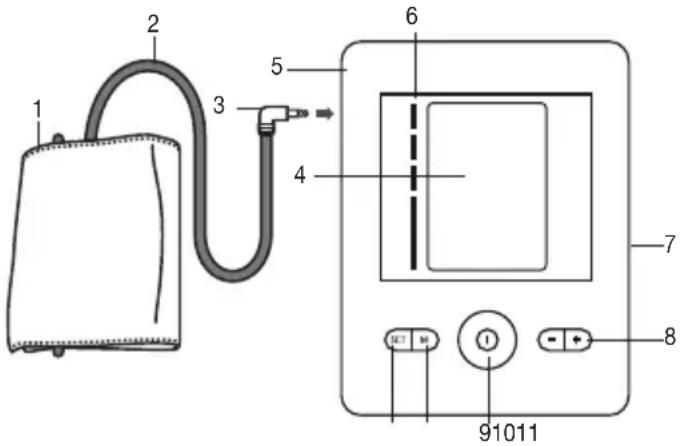

Blutdruckmessgerät und Manschette

1 2 3 4 5 6 7 8 91011

1. Manschette
2. Manschettenschlauch
3. Manschettenstecker
4. Display

5. Anschluss für Manschettenstecker

6. Risiko-Indikator

7. Anschluss für Netzteil
8. Funktionstasten -/+
9. START/STOPP-Taste①
10. Speichertaste M
11. Einstellungstaste SET

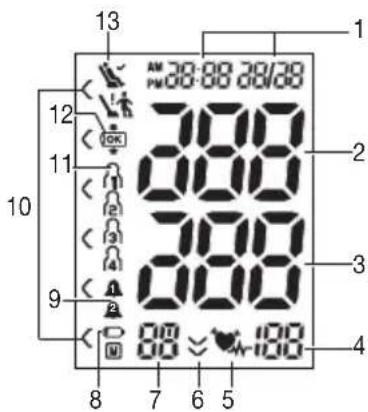

Display

1. Uhrzeit und Datum
2. Systolischer Druck
3. Diastolischer Druck
4. Ermittelter Pulswert
5. Symbol Herzrhythmus- störung
   Symbol Puls
6. Luft ablassen
7. Speicheranzeige: Durchschnittswert (R), morgens (R), abends (P), Nummer des Speicherplatzes
8. Symbol Batterie-wechsel
9. Alarmfunktion
10. Risiko-Indikator
11. Benutzerspeicher

12. Manschettensitzkontrolle

13. Ruheindikator-Anzeige

13 12 11 10 9 8 7 6 5 4 3 2 1 AM 38:88 38/38 PM 38:88 38/38 000 000 000 000 000 000 000 000 000

6. Inbetriebnahme

Batterie einlegen

• Öffnen Sie den Deckel des Batteriefaches.
• Legen Sie vier Batterien vom Typ 1,5V AA (Alkaline Type LR6) ein. Achten Sie unbedingt darauf, dass die Batterien entsprechend der Kennzeichnung mit korrekter Polung eingelegt werden. Verwenden Sie keine wiederaufladbaren Akkus.

- Schließen Sie den Batteriefachdeckel wieder sorgfältig.

- Alle Displayelemente werden kurz angezeigt, 24 h blinkt im Display. Stellen Sie nun wie im Folgenden beschrieben Datum und Uhrzeit ein.

4 x 1,5V AA (LR6)

Wenn die Batteriewechselanzeige 📄 dauerhaft erscheint, ist keine Messung mehr möglich und Sie müssen alle Batterien erneuern. Sobald die Batterien aus dem Gerät entfernt werden, muss die Uhrzeit neu eingestellt werden. Die gespeicherten Messwerte gehen nicht verloren.

Betrieb mit dem Netzteil

Sie können dieses Gerät auch mit einem Netzteil betreiben. Bevor Sie das Netzteil allerdings mit dem Gerät verbinden,

stellen Sie bitte sicher, dass Sie die Batterien aus dem Gerät entnehmen. Während des Netzbetriebs dürfen keine Batterien mehr im Batteriefach sein, da das Gerät dadurch Schaden nehmen kann.

• Um möglichen Beschädigungen vorzubeugen, darf das Gerät ausschließlich mit einem Netzteil betrieben werden, das die in Kapitel „Technische Angaben“ beschriebenen Spezifikationen erfüllt.
• Darüber hinaus darf das Netzteil lediglich an die auf dem Typschild angegebene Netzspannung angeschlossen werden.
• Stecken Sie das Netzteil in den dafür vorgesehenen Anschluss auf der rechten Seite des Blutdruckmessgeräts.
• Schließen Sie danach den Netzstecker des Netzteils an die Steckdose an.
• Nach dem Gebrauch des Blutdruckmessgerätes trennen Sie das Netzteil zuerst von der Steckdose und anschließend vom Blutdruckmessgerät. Sobald Sie das Netzteil ausstecken, verliert das Blutdruckmessgerät Datum und Uhrzeit. Die gespeicherten Messwerte bleiben jedoch erhalten.

Stundenformat, Datum und Uhrzeit einstellen

Sie sollten Datum und Uhrzeit unbedingt einstellen. Nur so können Sie Ihre Messwerte korrekt mit Datum und Uhrzeit speichern und später abrufen.

Das Menü zum Vornehmen der Einstellungen können Sie auf zwei verschiedene Wege aufrufen:

• Vor der ersten Nutzung und nach jedem Batteriewechsel:
  Wenn Sie Batterien in das Gerät einlegen, gelangen Sie automatisch in das entsprechende Menü.
• Bei bereits eingelegten Batterien:
  Halten Sie am ausgeschalteten Gerät die Einstellungstaste SET für ca. 5 Sekunden gedrückt.

Zur Einstellung von Datum und Uhrzeit gehen Sie wie folgt vor:

• Stellen Sie mit den Funktionstasten -/+ 24h oder 12h Modus ein. Bestätigen Sie mit SET. Das Jahr beginnt zu blinken. Stellen Sie mit den Funktionstasten -/+ das Jahr ein und bestätigen Sie mit SET.
• Stellen Sie Monat, Tag, Stunde und Minute ein und bestätigen Sie jeweils mit der Einstellungstaste SET.
• Das Blutdruckmessgerät schaltet sich automatisch ab.

Alarm einstellen

Sie können 2 verschiedene Alarmzeiten einstellen, um sich an die Messung erinnern zu lassen. Zur Einstellung des Alarms gehen Sie wie folgt vor:

- Drücken Sie 5 Sekunden lang, gleichzeitig die Funktionstasten - und +.

• Im Display wird Alarm 1 angezeigt, gleichzeitig blinkt „on“ bzw. „off“. Wählen Sie mit den Funktionstasten -/+ ob Alarm 1 aktiviert („on“ blinkt) oder deaktiviert („off“ blinkt) sein soll und bestätigen Sie mit der Einstellungstaste SET.
• Wird Alarm 1 Aktiviert („off“) so gelangen Sie zur Einstellung des Alarm 2
• Wird Alarm 1 Aktiviert, blinkt die Stundenzahl im Display. Wählen Sie mit den Funktionstasten -/+ die gewünschte Stundenzahl und bestätigen Sie mit SET. Am Display blinkt die Minutenzahl, wählen Sie mit den Funktionstasten -/+ die gewünschte Minutenzahl und bestätigen Sie mit SET.
• Im Display wird Alarm 2 angezeigt, gleichzeitig blinkt „on“ bzw. „off“. Gehen Sie zum Einstellen analog wie bei Alarm 1 zur. Das Blutdruckmessgerät schaltet sich automatisch aus.

7. Anwendung

Allgemeine Regeln bei der Selbstmessung des Blutdrucks

- Um ein möglichst aussagekräftiges Profil über die Entwicklung Ihres Blutdrucks zu generieren und dabei die Vergleichbarkeit der gemessenen Werte zu gewährleisten, messen Sie Ihren Blutdruck regelmäßig und immer zu selben Tageszeiten. Es empfiehlt sich, dabei den Blutdruck zweimal täglich zu messen: einmal am Morgen nach dem Aufstehen und einmal am Abend.

• Die Messung sollte immer in einem ausreichenden, körperlichen Ruhezustand erfolgen. Vermeiden Sie daher Messungen zu stressreichen Zeiten.
• Mindestens 30 Minuten vor der Messung sollten Sie nicht essen, trinken, rauchen oder sich körperlich betätigen.
• Ruhen Sie sich vor der ersten Blutdruckmessung immer 5 Minuten aus!
• Wenn Sie darüber hinaus mehrere Messungen nacheinander durchführen möchten, warten Sie zwischen den einzelnen Messungen jeweils immer mindestens 1 Minute.
• Wiederholen Sie die Messung im Falle zweifelhaft gemessener Werte.

Manschette anlegen

• Grundsätzlich kann der Blutdruck an beiden Armen gemessen werden. Gewisse Abweichungen zwischen dem gemessenen Blutdruck am rechten und linken Arm sind dabei physiologisch bedingt und vollkommen normal. Sie sollten die Messung immer an dem Arm mit den höheren Blutdruckwerten durchführen. Stimmen Sie sich dazu vor Start der Selbstmessung mit Ihrem Arzt ab. Messen Sie Ihren Blutdruck fortan immer am selben Arm.
• Das Gerät darf nur mit einer der folgenden Manschetten verwendet werden. Diese muss entsprechend dem Oberarm-Umfang gewählt werden. Die Passgenauigkeit sollte vor der Messung mit Hilfe der unten beschriebene Index-Markierung geprüft werden.

Ref. No.	Bezeichnung Armumfang
164.324*	Universalmanschette 22-42 cm

* im Standardlieferumfang enthalten

- Legen Sie die Manschette am entblößten Oberarm an. Die Durchblutung des Arms darf nicht durch zu enge Kleidungsstücke oder Ähnliches eingeengt sein.

- Die Manschette ist am Oberarm so zu platzieren, dass der untere Rand 2–3 cm über der Ellenbeuge und über der Arterie liegt. Der Schlauch weist dabei zur Handflächenmitte.

- Führen Sie das abstehende Manschettenende durch den Metallbügel, schlagen Sie es einmal um und schließen Sie Manschette mit Hilfe des Klettverschlusses. Die Manschette sollte eng, aber nicht zu stramm angelegt sein, sodass noch zwei Finger unter die verschlossene Manschette passen.

• Diese Manschette ist für Sie geeignet, wenn nach Anlegen der Manschette die Index-Markierung (▼innerhalb des OK-Bereichs liegt.
• Stecken Sie nun den Manschettenschlauch in den Anschluss für den Manschettenstecker.

Richtige Körperhaltung einnehmen

• Sitzen Sie zur Blutdruckmessung aufrecht und bequem. Lehnen Sie sich mit Ihrem Rücken an und legen Sie Ihren Arm auf eine Unterlage. Kreuzen Sie die Beine nicht, sondern stellen Sie die Füße nebeneinander flach auf den Boden.
• Achten Sie in jedem Falle darauf, dass sich die Manschette in Herzhöhe befindet.
• Um das Messergebnis nicht zu verfälschen, sollten Sie sich während der Messung möglichst ruhig verhalten und nicht sprechen.

Blutdruckmessung durchführen

• Legen Sie, wie zuvor beschrieben, die Manschette an und nehmen Sie die Haltung ein, in der Sie die Messung durchführen wollen.
• Starten Sie das Blutdruckmessgerät mit der START/STOPP-Taste ^1 Nach der Vollbildanzeige werden die jeweiligen Alarmsymbole angezeigt, falls Alarm 1 ^2 aktiviert ist.
• Die Manschette wird automatisch aufgepumpt. Der Manschetten-Luftdruck wird langsam abgelassen. Bei einer bereits zu erkennenden Tendenz zu hohem Blutdruck wird nochmals nachgepumpt und der Manschetten druck nochmals erhöht. Sobald ein Puls zu erkennen ist, wird das Symbol Puls angezeigt.
• Während der gesamten Messung wird das Symbol für die Manschettensitzkontrolle angezeigt. Wenn die Manschette zu straff oder zu locker angebracht ist, wird und „Eangezeigt. In diesem Fall wird die Messung nach ca. 5 Sekunden abgebrochen und das Gerät schaltet sich aus. Bringen Sie die Manschette korrekt an und führen Sie eine neue Messung durch.
• Die Messergebnisse Systolischer Druck, Diastolischer Druck und Puls werden angezeigt. Zusätzlich erscheint im Display ein Symbol, das Ihnen anzeigt, ob während der Blutdruckmessung eine ausreichende Kreislaufruhe vorlag oder nicht (Symbol = ausreichende Kreislauf-

ruhe; Symbol V = mangelnde Kreislaufruhe). Beachten Sie das Kapitel „Ergebnisse beurteilen / Messung des Ruheindikators“ in dieser Gebrauchsanweisung.

• Sie können die Messung jederzeit durch das Drücken der START/STOPP-Taste Labbrechen.
• E erscheint wenn die Messung nicht ordnungsgemäß durchgeführt werden konnte. Beachten Sie das Kapitel Fehlermeldung/Fehlerbehebung in dieser Gebrauchsanweisung und wiederholen Sie die Messung.
• Wählen Sie nun durch drücken der Speichertaste M den gewünschten Benutzerspeicher aus. Wenn Sie keine Auswahl des Benutzerspeichers vornehmen, wird das Messergebnis dem zuletzt verwendeten Benutzerspeicher zur Speicherung zugewiesen. Das entsprechende Symbol oder erscheint im Display.
• Zum Abschalten drücken Sie die START/STOPP-Taste Ⓙ Wenn Sie vergessen das Gerät auszuschalten, schaltet sich das Gerät nach ca. 3 Minute automatisch ab.

Warten Sie vor einer erneuten Messung mindestens 1 Minute!

Ergebnisse beurteilen

Allgemeine Informationen über den Blutdruck

- Der Blutdruck ist die Kraft, mit der der Blutstrom gegen die Arterienwände drückt. Der arterielle Blutdruck ändert sich im Verlauf eines Herzzyklus ständig.

• Die Angabe des Blutdrucks erfolgt stets in Form von zwei Werten:
  – Der höchste Druck im Zyklus wird systolischer Blutdruck genannt. Er entsteht, wenn der Herzmuskel sich zusammenzieht und dadurch das Blut in die Gefäße gedrückt wird.
• Der niedrigste ist der diastolische Blutdruck, der dann anliegt, wenn sich der Herzmuskel wieder vollständig ausgedehnt hat und das Herz mit Blut füllt.
• Blutdruckschwankungen sind normal. Selbst bei einer Wiederholungsmessung können beachtliche Unterschiede zwischen den gemessenen Werten auftreten. Einmalige oder unregelmäßige Messungen liefern daher keine zuverlässige Aussage über den tatsächlichen Blutdruck. Eine zuverlässige Beurteilung ist nur möglich, wenn Sie regelmäßig unter vergleichbaren Bedingungen messen.

Herzrhythmusstörungen

Dieses Gerät kann während der Messung eventuelle Störungen des Herzrhythmus identifizieren und weist gegebenenfalls nach der Messung mit dem Symbol 🤒, darauf hin. Dies kann ein Indikator für eine Arrhythmie sein. Arrhythmie ist eine Krankheit, bei der der Herzrhythmus aufgrund von Fehlern im bioelektrischen System, das den Herzschlag steuert, anormal ist. Die Symptome (ausgelassene oder vorzeitige Herzschläge, langsamer oder zu schneller Puls) können u.a. von Herzerkrankungen, Alter, körperlicher Veranlagung, Genuss mittel im Übermaß, Stress oder Mangel an Schlaf herrühren. Arrhythmie kann nur durch eine Untersuchung bei Ihrem Arzt festgestellt werden. Sollte das Symbol fort erscheinen, wenden Sie sich bitte an Ihren Arzt. Nur er ist dazu in der Lage, eine Arrhythmie im Rahmen seiner Untersuchung festzustellen.

Risiko-Indikator

Die Messergebnisse lassen sich gemäß nachfolgender Tabelle einstufen und beurteilen.

Diese Standardwerte dienen jedoch lediglich als allgemeine Richtlinie, da der individuelle Blutdruck bei verschiedenen Personen und unterschiedlichen Altersgruppen usw. abweicht.

Es ist wichtig, dass Sie Ihren Arzt in regelmäßigen Abständen zu Rate ziehen. Ihr Arzt teilt Ihnen Ihre individuellen Werte für einen normalen Blutdruck sowie den Wert mit, ab dem die Höhe des Blutdrucks als gefährlich einzustufen ist. Die Balkengrafik im Display und die Skala auf dem Gerät geben an, in welchem Bereich sich der ermittelte Blutdruck befindet.

Sollte sich der Wert von Systole und Diastole in zwei unterschiedlichen Bereichen befinden (z.B. Systole im Bereich Hoch normal und Diastole im Bereich Normal), dann zeigt Ihnen die graphische Einteilung auf dem Gerät immer den höheren Bereich an, im beschriebenen Beispiel „Hoch normal“.

Bereich der Blutdruckwerte		Systole (in mmHg)	Diastole (in mmHg)	Maßnahme
Stufe 3: starke Hypertonie	rot ≥180	0≥110		einen Arzt auf- suchen
Stufe 2: mittlere Hypertonie	orange	160–179100	-109	einen Arzt auf- suchen
Stufe 1: leichte Hypertonie	gelb 140	-15990–99		regelmäßige Kontrolle beim Arzt
Hoch normal	grün 130	-13985–89		regelmäßige Kontrolle beim Arzt
Normal grün	120–120	980–84Selbstkontrolle
Optimal grün	<120<	80		Selbstkontrolle

Messung des Ruheindikators (durch die HSD Diagnostik)

Der häufigste Fehler bei der Blutdruckmessung besteht darin, dass zum Zeitpunkt der Messung kein Ruheblutdruck (hämodynamische Stabilität) vorliegt, d.h. sowohl der systolische als auch der diastolische Blutdruck sind in diesem Fall verfälscht. Dieses Gerät bestimmt automatisch während der Blutdruckmessung, ob eine mangelnde Kreislaufruhe vorliegt oder nicht. Liegt kein Hinweis auf eine mangelnde

Kreislaufruhe vor, erscheint das Symbol 🚗 (hämodynamischen Stabilität) im Display und das Messergebnis kann als zusätzlich qualifizierter Ruheblutdruckwert dokumentiert werden.

Hämodynamische Stabilität vorhanden

Die Messergebnisse des systolischen und diastolischen Drucks sind unter hinreichender Kreislaufruhe erhoben und reflektieren mit guter Sicherheit den Ruheblutdruck. Liegt jedoch ein Hinweis auf mangelnde Kreislaufruhe vor (hämodynamische Instabilität), erscheint das Symbol im Display. In diesem Fall sollte die Messung nach einer körperlichen und mentalen Ruhezeit wiederholt werden. Die Messung des Blutdrucks muss in körperlicher und mentaler Ruhe stattfinden, da dieser die Referenz zur Diagnostik der Blutdruckhöhe und somit zur Steuerung einer medikamentösen Behandlung eines Patienten darstellt.

Keine Hämodynamische Stabilität vorhanden

Es ist sehr wahrscheinlich, dass die Messung des systolischen und des diastolischen Blutdrucks nicht in ausreichender Kreislaufruhe erfolgt ist, und deshalb die Messergebnisse vom Ruheblutdruckwert abweichen. Wiederholen Sie die Messung nach mindestens 5-minütiger Ruhe- und Entspannungszeit. Begeben Sie sich an einen hinreichend ruhigen und bequemen Platz, bleiben Sie dort in Ruhe, schließen

Sie ihre Augen, versuchen Sie sich zu entspannen und atmen Sie ruhig und gleichmäßig. Wenn die folgende Messung weiterhin mangelnde Stabilität zeigt, können Sie nach weiteren Ruhephasen die Messung erneut wiederholen. Falls weitere Messergebnisse instabil bleiben, kennzeichnen Sie ihre Blutdruckmesswerte bezüglich dieses Sachverhalts, da sich dann keine ausreichende Kreislaufruhe während Ihrer Messungen einstellen ließ. In diesem Fall kann unter anderem eine nervale innere Unruhe ursächlich sein, welche durch kurzfristige Ruhephasen nicht beseitigt werden kann. Weiter können auch bestehende Herzrhythmus-Störungen eine stabile Blutdruckmessung verhindern. Das Fehlen des Ruheblutdrucks kann unterschiedliche Ursachen haben, wie z.B. körperliche Belastungen, mentale Anspannung oder Ablenkung, Sprechen oder Herzrhythmusstörungen während der Blutdruckmessung. In der überwiegenden Anzahl der Anwendungsfälle liefert die HSD-Diagnostik eine sehr gute Orientierung, ob bei einer Blutdruckmessung eine Kreislaufruhe vorliegt. Bestimmte Patienten mit Herzrhythmusstörungen oder dauerhaften mentalen Belastungen können längerfristig hämodynamisch instabil bleiben, dies gilt auch nach wiederholten Ruhephasen. Die Genauigkeit der Bestimmung des Ruheblutdrucks ist bei diesen Anwendern eingeschränkt. Die HSD-Diagnostik hat wie jede medizinische Messmethodik eine begrenzte Bestimmungsgenauigkeit und kann in einzelnen Fällen zu Fehlanzeigen führen. Die Blutdruckmessergebnisse bei denen eine bestehende Kreislaufruhe bestimmt wurde, stellen besonders verlässliche Ergebnisse dar.

Messwerte speichern, abrufen und löschen

Die Ergebnisse jeder erfolgreichen Messung werden zusammen mit Datum und Uhrzeit abgespeichert. Bei mehr als 30 Messdaten gehen die jeweils ältesten Messdaten verloren.

• Drücken Sie die Speichertaste M. Wählen Sie den gewünschten Benutzerspeicher (☐... ☐) durch erneutes Drücken der Speichertaste M.
• Durch Drücken der Funktionstaste + wird der Durchschnittswert Raller gespeicherten Messwerte des Benutzerspeichers angezeigt. Durch weiteres Drücken der Funktionstaste + wird der Durchschnittswert der letzten 7 Tage der Morgen-Messung angezeigt. (Morgen: 5.00 Uhr – 9.00 Uhr, Anzeige P) Durch weiteres Drücken der Funktionstaste + wird der Durchschnittswert der letzten 7 Tage der Abend-Messung angezeigt. (Abend: 18.00 Uhr – 20.00 Uhr, Anzeige P) Durch weiteres Drücken der Funktionstaste + werden die jeweils letzten Einzelmesswerte mit Datum und Uhrzeit angezeigt.
• Zum Abschalten drücken Sie die START/STOPP-Taste ^1
• Sollten Sie vergessen das Gerät abzuschalten, schaltet sich dieses automatisch nach 30 Sekunden ab.
• Wenn Sie den den kompletten Speicher des jeweiligen Nutzers löschen wollen, drücken Sie die Speicher taste M.

Halten Sie nun für 5 Sekunden die Speichertaste M und die Einstellungstaste SET gleichzeitig gedrückt.

8. Reinigung und Pflege

• Reinigen Sie das Gerät und die Manschette vorsichtig nur mit einem leicht angefeuchteten Tuch.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel.
• Sie dürfen Gerät und Manschette auf keinen Fall unter Wasser halten, da sonst Flüssigkeit eindringen kann und das Gerät und die Manschette beschädigt.
• Wenn Sie Gerät und Manschette aufbewahren, dürfen keine schweren Gegenstände auf dem Gerät und der Manschette stehen. Entnehmen Sie die Batterien. Der Manschettenschlauch darf nicht scharf abgeknickt werden.

9. Zubehör und Ersatzteile

Die Zubehör- und Ersatzteile sind über die jeweilige Serviceadresse (laut Serviceadressliste) erhältlich. Geben Sie die entsprechende Bestellnummer an.

Bezeichnung Artikel- bzw.	Bestellnummer
Universal-Manschette (22-42 cm) (Material: Polyester)	164.324
Netzteil (EU) 071.95
Netzteil (UK) 072.05

1. Was tun bei Problemen?

Fehler-meldung	Mögliche Ursache	Behebung
E1	Es konnte kein Puls aufgezeichnet werden.	Bitte wiederholen Sie die Messung nach einer Pause von einer Minute.Achten Sie darauf, dass Sie während der Messung nicht sprechen oder sich bewegen.
E2	Sie haben sich während der Messung bewegt oder gesprochen.
E3	Die Manschette ist nicht korrekt angelegt.	Bitte beachten Sie die Hinweise im Kapitel „Manschette anlegen“.
E4	Es ist ein Fehler während der Messung aufgetreten.	Bitte wiederholen Sie die Messung nach einer Pause von einer Minute.Achten Sie darauf, dass Sie während der Messung nicht sprechen oder sich bewegen.
ES	Der Aufpump-druck ist höher als 300 mmHg.	Bitte prüfen Sie im Rahmen einer erneuten Messung, ob die Manschette ordnungsgemäß aufgepumpt werden kann.Achten Sie darauf, dass weder Ihr Arm, noch schwere Gegenstände auf dem Schlauch liegen und dass der Schlauch nicht geknickt ist.
EG	Ein Systemfeh-ler liegt vor	Wenden Sie sich bei dieser Fehlermeldung bitte an den Kundenservice.
	Die Batterien sind fast ver-braucht.	Legen Sie neue Batterien in das Gerät ein.

11. Entsorgung

i Reparatur und Entsorgung des Gerätes

- Das Gerät darf nicht selbst repariert oder justiert werden. Eine einwandfreie Funktion ist in diesem Fall nicht mehr gewährleistet.

• Öffnen Sie nicht das Gerät. Bei Nichtbeachtung erlischt die Garantie.
• Reparaturen dürfen nur vom Kundenservice oder autorisierten Händlern durchgeführt werden. Prüfen Sie jedoch vor jeder Reklamation zuerst die Batterien und tauschen Sie diese gegebenenfalls aus.
• Im Interesse des Umweltschutzes darf das Gerät am Ende seiner Lebensdauer nicht mit dem

Hausmüll entsorgt werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihrem Land erfolgen. Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik-Altgeräte EG-Richtlinie – WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde.

⚠️ Entsorgung der Batterien

• Die verbrauchten, vollkommen entladenen Batterien müssen Sie über speziell gekennzeichnete Sammelbehälter, Sondermüllannahmestellen oder über den Elektrohändler entsorgen. Sie sind gesetzlich dazu verpflichtet, die Batterien zu entsorgen.
• Diese Zeichen finden Sie auf schadstoffhaltigen Batterien: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber.

12. Technische Angaben

Modell Medel SENSE

Typ GCE602

Messmethode Oszillometrisch, nicht invasive Blutdruckmessung am Oberarm

Messbereich Manschettendruck 0-300 mmHg, systolisch 50-280 mmHg, diastolisch 30-200 mmHg, Puls 40-180 Schläge /Minute

Genauigkeit der Anzeige systolisch ± 3 mmHg, diastolisch ± 3 mmHg, Puls ± 5 % des angezeigten Wertes

Messunsicherheit max. zulässige Standardabweichung gemäß klinischer Prüfung: systolisch 8 mmHg / diastolisch 8 mmHg

Speicher 4 x 30 Speicherplätze

Abmessungen L 134 mm x B 103 mm x H 60 mm

Gewicht Ungefähr 367 g (ohne Batterien, mit Manschette)

Manschettengröße 22 bis 42 cm

Lautstärke ≤54dBA

Stromaufnahme ≤450mA

Lebensdauer 20.000 Messungen
Zul. Betriebsbedingungen	+10 °C bis +40 °C, 10 bis 85% relative Luftfeuchte (nicht kondensierend), 800-1050 hPa umweltdruck
Zul. Aufbewahrungsbedingungen	-20 °C bis +55 °C, 10 bis 90% relative Luftfeuchte, 800-1050 hPa Umgebungsdruck
Stromversorgung	4 x 1,5 V=——AA Batterien
Batterie-Lebensdauer	Für ca. 300 Messungen, je nach Höhe des Blutdrucks bzw. Aufpumpdrucks
Klassifikation	Interne Versorgung, IP21, kein AP oder APG, Dauerbetrieb, Anwendungsteil Typ BF

Die Chargennummer befindet sich auf dem Gerät oder im Batteriefach.

Änderungen der technischen Angaben ohne Benachrichtigung sind aus Aktualisierungsgründen vorbehalten.

• Dieses Gerät entspricht der europäischen Norm EN 60601-1-2 (Übereinstimmung mit CISPR 11, IEC 61000-3-2, IEC 61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-7, IEC 61000-4-8, IEC 61000-4-11, EN 55024) und unterliegt besonderen

Vorsichtsmaßnahmen hinsichtlich der elektromagnetischen Verträglichkeit. Bitte beachten Sie dabei, dass tragbare und mobile HF-Kommunikationseinrichtungen dieses Gerät beeinflussen können.

• Das Gerät entspricht der EU-Richtlinie für Medizinprodukte 93/42/EEC, dem Medizinproduktegesetz und IEC 80601-2-30 (Medizinische elektrische Geräte Teil 230: Besondere Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale von automatisierten nicht invasiven Blutdruckmessgeräten).
• Die Genauigkeit dieses Blutdruckmessgerätes wurde sorgfältig geprüft und wurde im Hinblick auf eine lange nutzbare Lebensdauer entwickelt. Bei Verwendung des Gerätes in der Heilkunde sind messtechnische Kontrollen mit geeigneten Mitteln durchzuführen. Genaue Angaben zur Überprüfung der Genauigkeit können unter der Service-Adresse angefragt werden.

Netzteil

Modell Nr. LXCP12-006060BEH

Eingang 100–240V,50–60Hz,0.5Amax

Ausgang 6 V DC, 600 mA, nur in Verbindung mit Medel Blutdruckmessgeräten

Hersteller Shenzhen longxc power supply co., ltd

Schutz

Das Gerät ist doppelt schutzisoliert und verfügt über eine primärseitige Sicherung, die das Gerät im Fehlerfall vom Netz trennt. Stellen Sie sicher, dass Sie die Batterien aus dem Batteriefach entnommen haben, bevor Sie das Netzteil benutzen.

Gehäuse und Schutz-abdeckungen

Das Netzteilgehäuse schützt vor Berührung von Teilen, die unter Strom stehen bzw. stehen können (Finger, Nadel, Prüfhaken). Der Anwender darf nicht gleichzeitig den Patienten und den Ausgangsstecker des AC/DC-Netzteils berühren.

13. Garantie / Service

Die Medel International, via Villapizzone 26 – 20156, Milan (nachfolgend „Medel“ genannt) gewährt unter den nachstehenden Voraussetzungen und in dem nachfolgend beschriebenen Umfang eine Garantie für dieses Produkt.

Die nachstehenden Garantiebedingungen lassen die gesetzlichen Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Käufer unberührt.

Die Garantie gilt außerdem unbeschadet zwingender gesetzlicher Haftungsvorschriften.

Medel garantiert die mangelfreie Funktionstüchtigkeit und die Vollständigkeit dieses Produktes.

Die weltweite Garantiezeit beträgt 5 Jahre ab Beginn des Kaufes des neuen, ungebrauchten Produktes durch den Käufer. Diese Garantie gilt nur für Produkte, die der Käufer als Verbraucher erworben hat und ausschließlich zu persönlichen Zwecken im Rahmen des häuslichen Gebrauchs verwendet.

Es gilt deutsches Recht.

Falls sich dieses Produkt während der Garantiezeit als unvollständig oder in der Funktionstüchtigkeit als mangelhaft gemäß der nachfolgenden Bestimmungen erweist, wird Medel gemäß diesen Garantiebedingungen eine kostenfreie Ersatzlieferung oder Reparatur durchführen.

Wenn der Käufer einen Garantiefall melden möchte, wendet er sich zunächst an den Medel Kundenservice: Für eine zügige Bearbeitung nutzen Sie bitte unser Kontaktformular auf der Homepage www.medelinternational.de unter der Rubrik 'Service'.

Der Käufer erhält dann nähere Informationen zur Abwicklung des Garantiefalls, z.B. wohin er das Produkt kostenfrei senden kann und welche Unterlagen erforderlich sind.

Eine Inanspruchnahme der Garantie kommt nur in Betracht, wenn der Käufer

- eine Rechnungskopie/Kaufquittung und

- das Original-Produkt

Medel oder einem autorisierten Medel Partner vorlegen kann.

Ausdrücklich ausgenommen von dieser Garantie sind

• Verschleiß, der auf normalem Gebrauch oder Verbrauch des Produktes beruht;
• zu diesem Produkt mitgelieferte Zubehörteile, die sich bei sachgemäßen Gebrauch abnutzen bzw. verbraucht werden (z.B. Batterien, Akkus, Manschetten, Dichtungen, Elektroden, Leuchtmittel, Aufsätze, Inhalatorzubehör);
• Produkte, die unsachgemäß und/oder entgegen der Bestimmungen der Bedienungsanleitung verwendet, gereinigt, gelagert oder gewartet wurden sowie Produkte, die vom Käufer oder einem nicht von Medel autorisierten Servicecenter geöffnet, repariert oder umgebaut wurden;

• Schäden, die auf dem Transportweg zwischen Hersteller und Kunde bzw. zwischen Servicecenter und Kunde entstehen

• Produkte, die als 2.Wahl-Artikel oder als gebrauchte Artikel gekauft wurden;

• Folgeschäden, welche auf einem Mangel dieses Produktes beruhen (es können für diesen Fall jedoch Ansprüche aus Produkthaftung oder aus anderen zwingenden gesetzlichen Haftungsbestimmungen bestehen).

Reparaturen oder ein Komplettaustausch verlängern in keinem Fall die Garantiezeit.

Bitte melden Sie alle schwerwiegenden Vorfälle im Zusammenhang mit der Geräteschädigung oder dem unerwünschten Ereignis der örtlichen zuständigen Behörde und dem Hersteller oder dem Europäischen Bevollmächtigten (EC REP).

Kontaktstelle: https://ec.europa.eu/growth/sectors/medical-devices/contacts/

Irrtum und Änderungen vorbehalten

ITALIANO
