BEDIENUNGSANLEITUNG Oxygen Medel

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für ein Produkt unseres Sortimentes entschieden haben. Unser Name steht für hochwertige und eingehend geprüfte Qualitätsprodukte aus den Bereichen Wärme, Gewicht, Blutdruck, Körpertemperatur, Puls, Sanfte Therapie, Massage, Beauty, Baby und Luft. Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

Mit freundlicher Empfehlung

Ihr Medel-Team

1. Lieferumfang

1x Oxygen PO 01 Pulsoximeter, 2x 1,5 V AAA Batterien, 1x Umhängeband, 1x Gürteltasche, 1x Diese Gebrauchsanweisung

2. Bestimmungsgemäße Verwendung

Verwenden Sie das Medel Pulsoximeter Oxygen PO 01 ausschließlich am Menschen zur Messung der arteriellen Sauerstoffsättigung (SpO₂) des Hämoglobins und der Herzfrequenz (Pulsfrequenz). Das Pulsoximeter eignet sich sowohl zur Verwendung im privaten Umfeld (zu Hause) als auch im medizinischen Bereich (Krankenhäusern, medizinischen Einrichtungen).

3. Zum Kennenlernen

Das Medel Pulsoximeter Oxygen PO 01 dient der nichtinvasiven Messung der arteriellen Sauerstoffsättigung (SpO₂) und der Herzfrequenz (Pulsfrequenz). Die Sauerstoffsättigung gibt an, wie viel Prozent des Hämoglobins im arteriellen Blut mit Sauerstoff beladen sind. Daher ist

sie ein wichtiger Parameter für die Beurteilung der Atemfunktion. Das Pulsoximeter verwendet zur Messung zwei Lichtstrahlen unterschiedlicher Wellenlänge, die im Gehäuseinneren auf den eingelegten Finger auftreffen. Einem niedrigen Sauerstoffsättigungswert liegen überwiegend Erkrankungen (Atemwegserkrankungen, Asthma, Herzinsuffizienz etc.) zu Grunde.

Bei Menschen mit einem niedrigen Sauerstoffsättigungswert kommt es vermehrt zu folgenden Symptomen: Atemnot, Herzfrequenzerhöhung, Leistungsabfall, Nervosität und Schweißausbrüche. Eine chronische und bekannte erniedrigte Sauerstoffsättigung benötigt eine Überwachung durch Ihr Pulsoximeter unter ärztlicher Kontrolle. Eine akut erniedrigte Sauerstoffsättigung, mit oder ohne Begleitsymptome, ist sofort ärztlich abzuklären, es kann sich dabei um eine lebensbedrohliche Situation handeln. Das Pulsoximeter eignet sich daher insbesondere für Riskopatienten wie Personen mit Herzerkrankungen, Asthmatiker, aber auch für Sportler und gesunde Personen, die sich in großen Höhen bewegen (z.B. Bergsteiger, Skifahrer oder Sportflieger).

4. Zeichenerklärung

In der Gebrauchsanweisung, auf der Verpackung und auf dem Typschild des Geräts werden folgende Symbole verwendet:

	WARNUNGWarnhinweis auf Verletzungs-gefahren oder Gefahren für Ihre Gesundheit		Hersteller
	ACHTUNGSicherheitshinweis auf mögliche Schäden an Gerät/Zubehör		Anwendungsteil Typ BF

	HinweisHinweis auf wichtige Informationen	SN	Seriennummer
	Gebrauchsanweisung beachten	0483	Die CE-Kennzeichnung bescheinigt die Konformität mit den grundlegenden Anforderungen der Richtlinie 93/42/EWG für Medizinprodukte.
%SpO2	Arterielle Sauerstoffsättigung des Hämoglobins (in Prozent)		Herstellungsdatum
PR bpm	Pulsfrequenz (Pulsschläge pro Minute)		Alarmunterdrückung
	Entsorgung gemäß Elektro- und Elektronik-Altgeräte EG-Richtlinie WEEE (Waste Electrical and Electronic Equipment)	IP 22	Gerät geschützt gegen Fremdkörper ≥12,5 mm und gegen schräges Tropfwasser
	Schadstoffhaltige Batterien nicht im Hausmüll entsorgen

5. Warn- und Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung sorgfältig! Ein Nichtbeachten der nachfolgenden Hinweise kann Personen- oder Sachschäden verursachen. Bewahren Sie die Gebrauchsanweisung auf und machen Sie diese auch anderen Anwendern zugänglich. Übergeben Sie diese Gebrauchsanweisung bei Weitergabe des Geräts.

WARNUNG

• Überprüfen Sie, ob alle im Lieferumfang angegebenen Teile enthalten sind.
• Überprüfen Sie das Pulsoximeter regelmäßig, um sicherzustellen, dass das Gerät vor dem Gebrauch keine sichtbaren Schäden aufweist und die Batterien noch ausreichend geladen sind. Benutzen Sie es im Zweifelsfall nicht und wenden Sie sich an den Medel-Kundendienst oder an einen autorisierten Händler.
• Benutzen Sie keine Zusatzteile, die nicht vom Hersteller empfohlen bzw. als Zubehör angeboten werden.
• Sie dürfen das Gerät keinesfalls öffnen oder reparieren, da sonst eine einwandfreie Funktion nicht gewährleistet werden kann. Bei Nichtbeachten erlischt die Garantie. Wenden Sie sich bei Reparaturen an den Medel-Kundendienst oder an einen autorisierten Händler.

Verwenden Sie das Pulsoximeter

• NICHT, wenn Sie allergisch auf Gummiprodukte reagieren.
• NICHT, wenn das Gerät oder der Anwendungsfinger feucht ist.
• NICHT an Kleinkindern oder Säuglingen.
• NICHT während einer MRT- oder CT-Untersuchung.
• NICHT während einer Blutdruckmessung auf der Armseite mit Manschettenanwendung.
• NICHT an Fingern mit Nagellack, Beschmutzungen oder Pflasterverbänden.
  – NICHT an Fingern mit großer Fingerdicke, die nicht zwanglos in das Gerät einführbar sind

– NICHT an Fingern mit anatomischen Veränderungen, Ödemen, Narben oder Verbrennungen.
- NICHT an Fingern mit zu geringer Dicke und Breite, wie sie zum Beispiel bei Kleinkindern vorkommen (Breite ca. < 10 mm, Dicke ca. < 5 mm).
- NICHT an Patienten, die am Anwendungsort unruhig sind (z.B. Zittern).
- NICHT in der Nähe von brennbaren oder explosiven Gasgemischen.

• Bei Personen mit Durchblutungsstörungen kann eine längere Benutzung des Pulsoximeters zu Schmerzen führen. Verwenden Sie daher das Pulsoximeter nicht länger als ca. 2 Stunden an einem Finger.
• Das Pulsoximeter zeigt jeweils einen momentanen Messwert, kann aber nicht für eine kontinuierliche Überwachung verwendet werden.
• Das Pulsoximeter verfügt über keine Alarmfunktion und eignet sich daher nicht zur Bewertung medizinischer Ergebnisse.
• Führen Sie aufgrund der Messergebnisse keine Selbstdiagnose oder -behandlung ohne Rücksprache mit Ihrem behandelnden Arzt durch. Setzen Sie insbesondere nicht eigenmächtig eine neue Medikation an und führen Sie keine Änderungen in Art und / oder Dosierung einer bestehenden Medikation durch.
• Schauen Sie während des Messvorgangs nicht direkt in das Gehäuseinnere. Das Rotlicht und das unsichtbare Infrarot-Licht des Pulsoximeters sind schädlich für die Augen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

- Die Anzeige der Pulswelle sowie der Pulssäule, erlauben keine Abschätzung über die Puls- oder Durchblutungsstärke am Messort, sondern dienen ausschließlich der Darstellung der aktuellen optischen Signalvariation am Messort, sie ermöglichen jedoch nicht eine sichere Pulsdiagnostik.

Bei Nichtbeachtung der nachfolgenden Anweisungen kann es zu fehlerhaften Messungen oder Messversagen kommen.

- Auf dem Messfinger darf sich kein Nagellack, Kunstnagel oder andere Kosmetika befinden.

- Achten Sie beim Messfinger darauf, dass der Fingernagel so kurz ist, dass die Fingerbeere die Sensorelemente im Gehäuse bedeckt.

- Halten Sie Hand, Finger und Körper während des Messvorgangs ruhig.

- Bei Personen mit Herzrythmusstörungen können die Messwerte von SpO_2 und der Herzfrequenz verfälscht sein oder die Messung ist gar nicht erst möglich.

- Das Pulsoximeter zeigt im Falle von Kohlenmonoxidvergiftungen zu hohe Messwerte an.

- Um das Messergebnis nicht zu verfälschen, sollte sich in der unmittelbaren Umgebung des Pulsoximeters keine starke Lichtquelle (z.B. Leuchtstofflampe oder direkte Sonneneinstrahlung) befinden.

- Bei Personen, die einen niedrigen Blutdruck haben, unter Gelbsucht leiden oder Medikamente zur Gefäßkontraktion einnehmen, kann es zu fehlerhaften oder verfälschten Messungen kommen.

- Bei Patienten, denen in der Vergangenheit klinische Farbstoffe verabreicht wurden und bei Patienten mit abnormalem Hämoglobinvorkommen ist mit einer Messverfälschung zu rechnen. Dies gilt insbesondere bei Kohlenmonoxidvergiftungen und Methämoglobinvergiftungen, welche z.B. durch die Zugabe von Lokalanästhetika oder bei vorliegendem Methämoglobinreduktase-Mangel entstehen.

- Schützen Sie das Pulsoximeter vor Staub, Erschütterungen, Nässe, extremen Temperaturen und explosiven Stoffen.

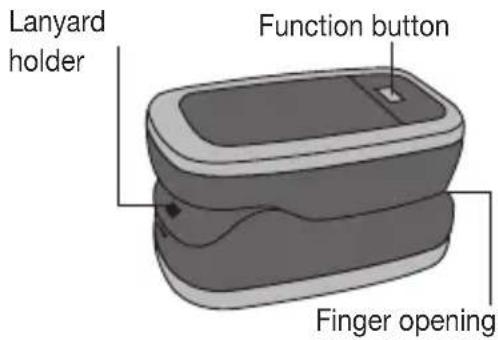

6. Gerätebeschreibung

1. Sauerstoffsättigung (Wert in Prozent)
2. Pulsfrequenz (Wert in Pulsschläge pro Minute)
3. Pulswelle ( Plethysmografische Welle)
4. Pulssäule
5. Batterieanzeige

49

100006_MEDEL OXYGEN PO01_USER MANUAL_REV.00_19.04.2016.indd 49 10/06/2016 11:25:49

7.1 Batterien einlegen

1. Schieben Sie die Abdeckung des Batteriefachs auf.

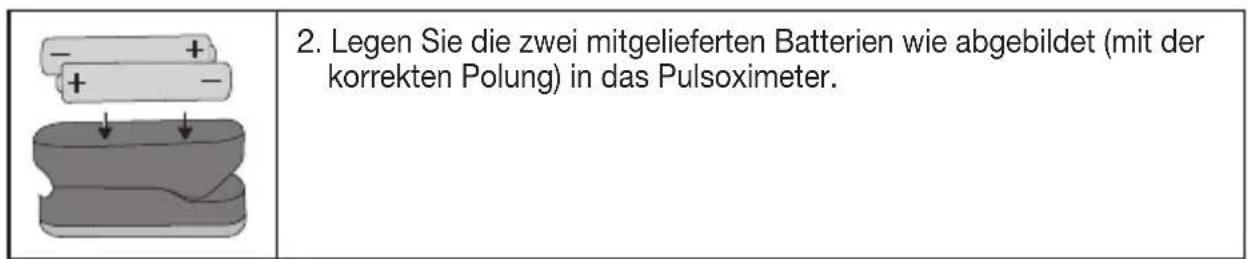

- + + - 2. Legen Sie die zwei mitgelieferten Batterien wie abgebildet (mit der korrekten Polung) in das Pulsoximeter.

3. Schließen Sie die Abdeckung des Batteriefachs wieder.

50

100006_MEDEL OXYGEN PO01_USER MANUAL_REV.00_19.04.2016.indd 50 10/06/2016 11:25:49

7.2 Umhängeband befestigen

Sie können zum einfacheren Transport des Pulsoximeters ein Umhängeband am Gerät befestigen.

	1. Schieben Sie das schmale Ende des Umhängebands wie abgebildet durch die Halterung.
	2. Ziehen Sie das andere Ende des Umhän-gebands durch die Schlaufe des schmalen Endes fest an.

8. Bedienung

1. Schieben Sie einen Finger wie abgebildet in die Fingeröffnung des Pulsoximeters. Halten Sie den Finger ruhig.

	2. Drücken Sie auf die Funktionstaste. Das Pulso-ximeter beginnt zu messen. Bewegen Sie sich während des Messvorgangs nicht.
	3. Auf dem Bildschirm erscheinen nach wenigen Sekunden Ihre Messwerte.

Hinweis

Wenn Sie Ihren Finger aus dem Pulsoximeter herausziehen, schaltet sich das Gerät nach ca. 5 Sekunden automatisch aus.

Funktionstaste

Die Funktionstaste des Pulsoximeters hat insgesamt drei Funktionen:

• Einschalt-Funktion: Wenn das Pulsoximeter ausgeschaltet ist, können Sie es durch kurzes Gedrückthalten der Funktionstaste einschalten.
• Anzeige-Funktion: Um Ihr gewünschtes Display-Anzeigeformat (Hochformat, Querformat) einzustellen, drücken Sie während des Betriebs kurz die Funktionstaste.
• Helligkeits-Funktion: Um Ihre gewünschte Display-Helligkeit einzustellen, halten Sie während des Betriebs die Funktionstaste länger gedrückt.

9. Messergebnisse beurteilen

WARNUNG

Die nachfolgende Tabelle zur Beurteilung Ihres Messergebnisses gilt NICHT für Personen mit bestimmten Vorerkrankungen (z.B. Asthma, Herzinsuffizienz, Atemwegserkrankungen) und bei Aufenthalten in Höhenlagen über 1500 Metern. Wenn Sie unter Vorerkrankungen leiden, wenden Sie sich zur Beurteilung Ihrer Messwerte immer an Ihren Arzt.

Höhenabhängiger Sauerstoffsättigungabfall

Hinweis

Die nachfolgende Tabelle informiert Sie über die Auswirkungen unterschiedlicher Höhenlagen auf den Sauerstoffsättigungswert sowie deren Folgen für den menschlichen Organismus. Die nachfolgende Tabelle gilt NICHT für Personen mit bestimmten Vorerkrankungen (z.B. Asthma, Herzinsuffizienz, Atemwegserkrankungen etc.). Bei Personen mit Vorerkrankungen können Krankheitssymptome (z.B. Hypoxie) bereits in niedrigeren Höhenlagen auftreten.

Messer-gebnis SpO2(Sauer-stoffsät-tigung) in %	Einstufung / Zu tref-fende Maßnahmen
99-94 Normalbereich 1500-2500 m
94-90	Erniedrigter Bereich: Arztbesuch empfohlen
< 90	Kritischer Bereich: Dringend Arzt aufsu-chen

Höhenlage	Zu erwarten- der SpO2- Wert (Sau- erstoffsätti- gung) in %	Folgen für den Menschen
>90		Keine Höhenkrankheit (in der Regel)
2500-3500 m ~90		Höhenkrankheit, An- passung empfohlen
3500-5800 m <90		Sehr häufiges Auftre- ten einer Höhenkrank- heit, Anpassung zwingend erforderlich
5800-7500 m <80		Schwere Hypoxie, nur zeitlich begrenzter Aufenthalt möglich
7500-8850 m <70		Sofortige akute Lebensgefahr

Quelle: Hackett PH, Roach RC: High-Altitude Medicine. In: Auerbach PS (ed): Wilderness Medicine, 3rd edition; Mosby, St.Louis, MO 1995; 1-37.

10. Reinigung / Instandhaltung

ACHTUNG:

Wenden Sie am Pulsoximeter keine Hochdruck-Sterilisation an! Halten Sie das Pulsoximeter auf keinen Fall unter Wasser, da sonst Flüssigkeit eindringen kann und das Pulsoximeter beschädigt wird.

• Reinigen Sie nach jeder Anwendung das Gehäuse und die gummierte Innenfläche des Pulsoximeters mit einem weichen, mit medizinischem Alkohol angefeuchteten Tuch.
• Wenn auf dem Display des Pulsoximeters ein niedriger Batteriestand angezeigt wird, tauschen Sie die Batterien aus.
• Wenn Sie das Pulsoximeter länger als einen Monat nicht benutzen, entnehmen Sie beide Batterien aus dem Gerät, um ein eventuelles Auslaufen der Batterien zu verhindern.

11. Aufbewahrung

ACHTUNG:

Bewahren Sie das Pulsoximeter in einer trockenen Umgebung auf (relative Luftfeuchtigkeit ≤95 %). Zu hohe Luftfeuchtigkeit kann die Lebensdauer des Pulsoximeters verkürzen oder es beschädigen. Bewahren Sie das Pulsoximeter an einem Ort auf, an dem die Umgebungstemperatur zwischen -40°C und 60°C liegt.

12. Entsorgung

Bitte entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie – WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich bitte an die für die Entsorgung zuständige kommunale Behörde.

Die verbrauchten, vollkommen entladenen Batterien sind über die speziell gekennzeichneten

Sammelbehälter, die Sondermüllannahme-

stellen oder über den Elektrohändler zu entsorgen. Sie sind gesetzlich dazu verpflichtet, die Batterien zu entsorgen.

Hinweis: Diese Zeichen finden Sie auf schadstoffhaltigen Batterien: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium,

Hg = Batterie enthält Quecksilber.

13. Was tun bei Problemen?

Problem Mögliche Ursache Behebung
Das Pulsoximeter zeigt keine Messwerte	Die Batterien im Pulsoximeter sind leer.	Tauschen Sie die Batterien aus.
	Batterien nicht korrekt eingelegt.	Batterien erneut einlegen. Falls nach korrekter Einlegung der Batterien immer noch keine Messwerte angezeigt werden, wenden Sie sich an den Kundendienst.

Pulsoximeter zeigt Messunterbrechungen oder hohe Messwertsprünge	Unzureichende Durchblutung des Messfingers	Warn- und Sicherheitshinsweise in Kapitel 5 beachten
	Messfinger ist zu groß oder zu klein.	Fingerspitze muss folgende Maße haben: Breite zwischen 10 - 20 mm Dicke zwischen 5 -15 mm
	Finger, Hand oder Körper befindet sich in Bewegung	Finger, Hand und Körper während der Messung ruhig halten.
	Herzrythmusstörungen Einen	Arzt aufsuchen.

14. Technische Daten

Modell-Nr. Oxygen PO 01

Messmethode Nicht invasive Messung der arteriellen Sauerstoffsättigung des Hämoglobins und Pulsfrequenz am Finger

Messbereich SpO_2 0 – 100%, Puls 0 – 254Schläge/Minute

Genauigkeit SpO_2 70 -100%, ±2%, Puls 30-250 bpm, ±2 Schläge /Minute

Abmessungen L 61 mm x B 36 mm x H 32 mm

Gewicht Ca. 57 g (einschließlich Batterien)

Sensorik zur Messung von SpO2	Rotlicht (Wellenlänge 660 nm); Infrarot (Wellenlänge 905 nm); Silizium-Empfangsdiode
Zulässige Betriebsbedingungen	+10 °C bis +40 °C, ≤75 % relative Luftfeuchte, 700 -1060 hPa Umgebungsdruck
Zulässige Aufbewahrungsbedingungen	-40 °C bis +60 °C, ≤95 % relative Luftfeuchte, 500 -1060 hPa Umgebungsdruck
Stromversorgung	2x1,5V AAA Batterien
Batterie-Lebensdauer	2 AAA Batterien ermöglichen ca. 2 Jahre Betrieb bei 3 Messungen pro Tag (je 60 Sekunden).
Klassifikation IP22, Anwendungsteil Typ BF

Änderungen der technischen Angaben ohne Benachrichtigung sind aus Aktualisierungsgründen vorbehalten.

• Dieses Gerät entspricht der europäischen Norm EN60601-1-2 und unterliegt besonderen Vorsichtsmaßnahmen hinsichtlich der elektromagneschen Verträglichkeit. Bitte beachten Sie dabei, dass tragbare und mobile HF-Kommunikationseinrichtungen dieses Gerät beeinflussen können. Genauere Angaben können Sie unter der angegebenen Kundenservice-Adresse anfordern oder am Ende der Gebrauchsanweisung nachlesen.
• Das Gerät entspricht der EU-Richtlinie für Medizinprodukte 93/42/EC, dem Medizinproduktegesetz und der Norm DIN EN ISO 80601-2-61 (Medizinisch elektrische Geräte – Besondere Festlegungen für die grundlegende Sicherheit und die wesentlichen Leistungsmerkmale von Pulsoximetern für den medizinischen Gebrauch).
