BEDIENUNGSANLEITUNG Royal HWA 810 EINHELL

D Bedienungsanleitung Hauswasserautomat

Art.-Nr.: 41.766.20 I.-Nr.: 01011

Art.-Nr.: 41.768.20 I.-Nr.: 01011

ROYAL

HWA 810

HWA 900 NIRO

D

1. Sicherheitshinweise

• Bitte lesen Sie die Gebrauchsanweisung sorgfälltig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheits-hinweisen vertraut.
• Der Zugriff von Kindern, ist durch geeignete Maßnahmen zu verhindern.
  ●Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.
  ●Vor Inbetriebnahme ist durch fachmännische Prüfung sicherzustellen, daß die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
• Während des Betriebes der Pumpe dürfen sich Personen nicht im Fördermedium aufhalten.
  ●Das Betreiben der Pumpe an Schwimmbecken, Gartenteichen, Flachteichen, Springbrunnen und dgl. ist nur mit Fehlerstrom-Schutzschalter (max. Fehlerstrom 30mA nach VDE Vorschrift Teil 702) zulässig. Fragen Sie bitte Ihren Elektrofachmann.
  ●Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft.
  ●Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck.
• Sie sind für die Sicherheit im Arbeitsbereich verantwortlich
  ●Sollte das Pumpenkabel oder der Stecker aufgrund äußerer Einwirkungen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muß gegen ein neues ausgetauscht werden. Diese Arbeit darf nur druch einen Elektrofachmann ausgeführt werden.
  ●Die auf dem Typenschild der Pumpe angegebene Spannung von 230 Volt Wechselspannung muß der vorhandenen Netzspannung entsprechen.
  ●Die Pumpe niemals am Netzkabel anheben, transportieren oder befestigen.
• Stellen Sie sicher, daß die elektrische Steckverbindungen im überflutungssicheren Bereich liegen, bzw. vor Feuchtigkeit geschützt sind.
  ●Vor jeder Arbeit an der Pumpe Netzstecker ziehen.

●Vermeiden Sie, daß die Pumpe einem direkten Wasserstrahl ausgesetzt wird.
- Für die Einhaltung ortsbezogener Sicherheits- und Einbaubestimmungen ist der Betreiber verantwortlich. (Fragen Sie eventuell einen Elektrofachmann)
- Folgeschäden durch eine Überflutung von Räumen bei Störungen an der Pumpe hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumpe o.ä.) auszuschließen.
- Bei einem eventuellen Ausfall der Pumpe dürfen Reparaturarbeiten nur durch einen Elektrofachmann oder durch den ISC-Kundendienst durchgeführt werden.
●Verwenden Sie ausschließlich Einhell Ersatzteile
●Die Pumpe darf nie trocken laufen, oder mit voll geschlossener Ansaugleistung betrieben werden. Für Schäden an der Pumpe, die durch Trockenlauf entstehen, erlischt die Garantie des Herstellers.

2. Beständigkeit

Die maximale Temperatur der Förderflüssigkeit sollte im Dauerbetrieb +35°C nicht überschreiten.

Mit dieser Pumpe dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden.

Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.

3. Verwendungszweck

Einsatzbereich

●Zum Bewässern und Gießen von Grünanlagen, Gemüsebeeten und Gärten
●Zum Betrieb von Rasensprengern
●Mit Vorfilter zur Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasser-Zisternen und Brunnen

Fördermedien

Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichte Waschlauge/ Brauchwasser

4. Technische Daten:

	HWA 810 HWA 900 NIRO
Netzanschluß: 230V ~ 50 Hz 230V ~ 50 Hz
Aufnahmeleistung: 600 W 900 W
Fördermenge max. 2800 l/h 3100 l/h
Förderhöhe max. 42 m 48 m
Förderdruck max. 4,2 bar 4,8 bar
Ansaughöhe max. 8 m 8 m
Druck und Sauganschluß: 1” IG 1” IG
Wassertemperatur max. 35°C 35°C
Schalldruckpegel LPA	69 dB(A)	69 dB(A)
Schalleistungspegel LWA	79,6 dB(A)	79,6 dB(A)
Art.-Nr.:	41.766.20	41.768.20

5. Bedienungshinweise

Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagventil, um lange Wiederansaugzeiten und eine unnötige Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

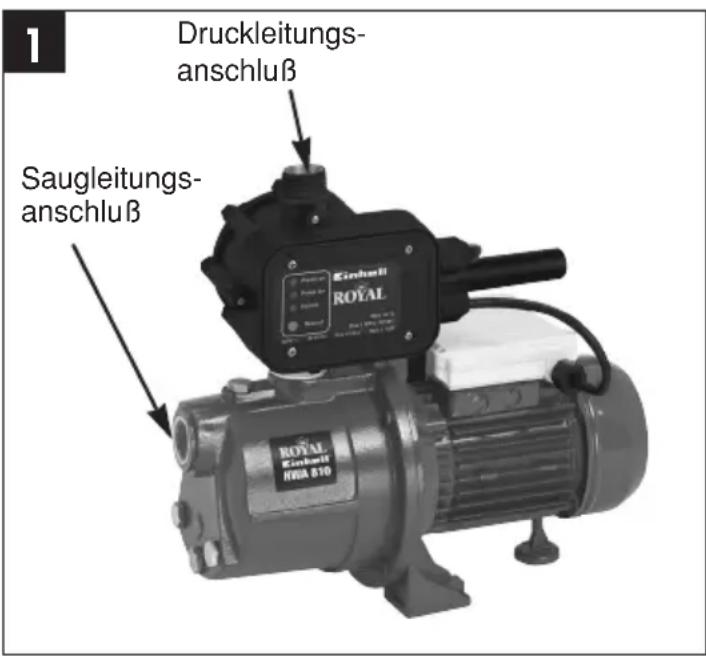

1 Druckleitungs- anschluß Saugleitungs- anschluß ROYAL Einkuelt ROYAL HDA B10

6. Elektrischer Anschluß

• Der elektrische Anschluß erfolgt an einer Schutzkontakt-Steckdose 230 V \~ 50 Hz. Absicherung mindestens 10 Ampere
  ●Die Ein-Ausschaltung erfolgt mit dem eingebautem Schalter.
  ●Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich die Pumpe wieder selbstständig ein.

7. Saugleitung

• Einen Saugschlauch (Kunststoffschlauch mind. 3/4" mit Spiralversteifung) direkt oder mit einem Gewindenippel an den Sauganschluß (1" IG) der Pumpe schrauben. (siehe Bild 1)
• Der verwendete Saugschlauch sollte ein Saugventil haben. Falls das Saugventil nicht verwendet werden kann, sollte ein Rückschlagventil in der Saugleitung installiert werden.
  ●Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang.
  ●Saug- und Druckleitung sind so anzubringen, daß diese keine machanischen Druck auf die Pumpe ausüben.
  ●Das Saugventil sollte genügend tief im Wasser liegen, sodaß durch Absinken des Wasserstandes ein Trockenlauf der Pumpe vermieden

D

wird.

●Eine undichte Saugleitung verhindert, durch Luftansaugen, das Ansaugen des Wassers.
- Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.), falls notwendig ist ein Vorfilter anzu-bringen.

8. Druckleitungsanschluß

●Die Druckleitung (sollte mind. 3/4" sein) muß direkt am Durchflußschalter angeschlossen werden.
- Selbstverständlich kann mit entsprechenden Verschraubungen ein 1/2" Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch reduziert.

9. Technische Daten des Durchflußschalters

Netzanschluß: 230V \~ 50Hz

Max. Betriebsdruck: 10 bar

Wassertemperatur: 60°C

10. Inbetriebnahme

1. Pumpe auf einen ebenen und festen Standort aufstellen
2. Saugleitung betriebsbereit anbringen
3. Elektrischen Anschluß herstellen
4. Pumpe am Druckanschluß mit Wasser auffüllen.
5. Druckleitung betriebsbereit anbringen
6. Den EIN/AUS Schalter einschalten (Kontrolleuchte am Schalter leuchtet).

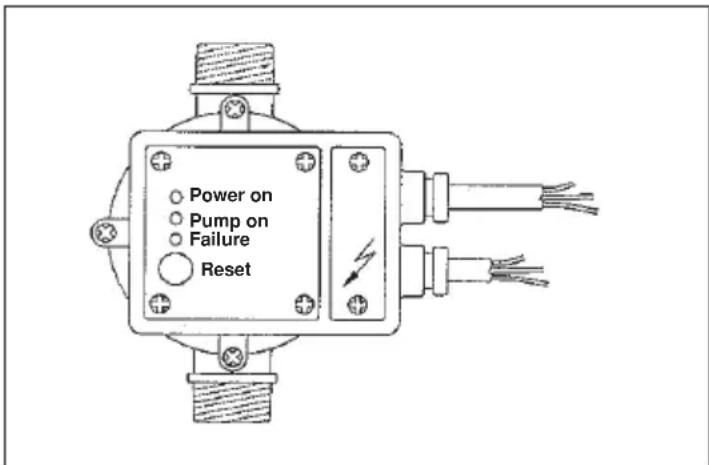

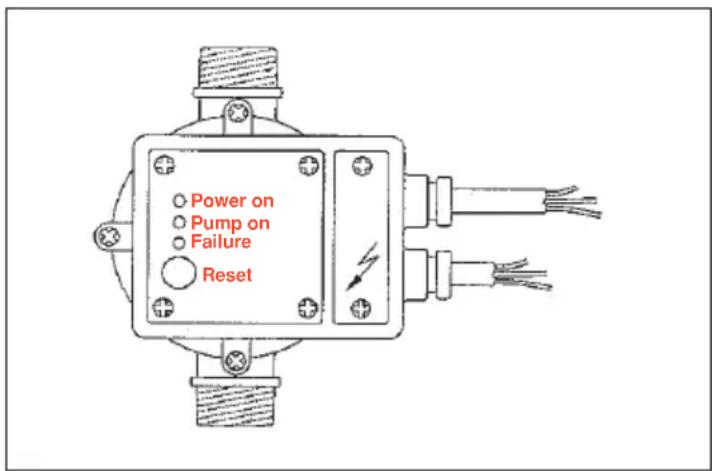

7. Sämtliche Betriebszustände werden auf der Vorderseite des Gerätes durch Leuchtdioden angezeigt. Sobald das Gerät an die Stromversorgung angeschlossen ist, schaltet sich das grüne Anzeigelämpchen "Power On" ein und das gelbe Lämpchen "Pump On" leuchtet ebenfalls. Letztere zeigt den Pumpenbetrieb an.

Die Pumpe bleibt einige Sekunden lang eingeschaltet, um das Fördersystem mit Wasser zu füllen und den erforderlichen Druck aufzubauen. Genügt die Laufzeit der Pumpe nicht, um das Wasser anzusaugen so leuchtet das rote Lämpchen "Failure" auf. Drücken Sie nun die "Restart"-Taste ständig und warten Sie erneut, bei geöffnetem Hahn auf das Erlöschen des roten Lämpchen. Je nach Saughöhe und Luftmenge in der Saugleitung kann der erste Ansaugvorgang ca. 0,5 - 5min. betragen. Bei längeren Ansaugzeiten sollte die Pumpe erneut mit Wasser aufgefüllt werden. Nachdem das Wasser erfolgreich angesaugt wurde, kann die "Restart" Taste losgelassen werden. Schließen Sie anschließend den Wasserhahn. Das Gerät schaltet die Pumpe beim erreichen des Höchstdruck automatisch ab.

1. Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperrorgane (Spritzdüse, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene, Luft frei entweichen kann.
2. Wird der Hauswasserautomat direkt an eine Wasserleitung angeschlossen, in der bereits Wasserdruck ansteht, muß die Pumpe nur eingeschaltet werden. In diesem Fall schaltet sich die Pumpe automatisch bei Öffnen des Wasserhahnes, der Spritzdüse etc. ein. Und wieder aus sobald der Wasserfluß gestoppt wird. Achtung! Der Hauswasserautomat schaltet sich nur dann aus wenn der Wasserfluß 100% gestoppt wird.
3. Wird der Hauswasserautomat nach dem Einsatz wieder entfernt, so muß bei erneutem Anschluß und Inbetriebnahme unbedingt wieder Wasser aufgefüllt werden. Bei kurzfristigen Stromausfällen schaltet sich der Hauswasserautomat automatisch wieder ein, wenn die Netzspannung wieder vorhanden ist. Bei Betriebsstörungen wie Wassermangel, Verstopfung der Förderleitung usw. leuchtet das rote Lämpchen "Failure" auf und löst eine Störmeldung mit Not-Aus der Pumpe aus. Hierdurch wird ein Trockenlauf der Pumpe vermieden. Nachdem die Störungsursache behoben wurde, muß die Reset-Taste gedrückt werden, bis die Anlage ihren normalen Betriebszustand erreicht hat.

11. Wartungshinweise

●Die Pumpe ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege.

Achtung!

Vor jeder Wartung ist die Pumpe spannungsfrei zu Schalten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose.

• Vor längerm Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern.
• Bei Frostgefahr muß die Pumpe vollkommen entleert werden.
• Nach längeren Stillstandzeiten durch kurzes Ein-Aus-Schalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt.
• Bei eventueller Verstopfung der Pumpe, schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch ab. Öffnen Sie die Wasserleitung. Schalten Sie die Pumpe mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt werden.

12. Auswechseln der Netzleitung

Achtung das Gerät vom Netz trennen! Bei defekter Netzleitung, darf diese nur durch einen Elektro-Fachmann gewechselt werden.

13. Störungen

Kein Motoranlauf

Ursachen Beheben
Netzspannung fehlt Spannung überprüfen
Pumpenrad blockiert-Thermowächter hat abgeschaltet Pumpe zerlegen und reinigen

Pumpe saugt nicht an

Ursachen Beheben
Saugventil nicht im Wasser Saugventil im Wasser anbringen
Pumpenraum ohne Wasser Wasser in Ansauganschluß füllen
Luft in der Saugleitung Dichtigkeit der Saugleitung überprüfen
Saugventil undicht Saugventil reinigen
Saugkorb (Saugventil) verstopft Saugkorb reinigen
max. Saughöhe überschritten Saughöhe überprüfen

Fördermenge ungenügend

Ursachen Beheben
Saughöhe zu hoch Saughöhe überprüfen
Saugkorb verschmutzt Saugkorb reinigen
Wasserspiegel sinkt rasch Saugventil tiefer legen
Pumpenleistung verringert durch Schadstoffe Pumpe reinigen und Verschleißteil ersetzen

Thermoschalter schaltet die Pumpe ab

Ursache Beheben
Motor überlastet-Reibung durch Pumpe demontieren und reinigen,Fremdstoffe zu hoch Ansaugen von Fremdstoffen verhindern(Filter)

Achtung!

Die Pumpe darf nicht trocken laufen.

GB

1. Safety information

4. Technische gegevens:

Vanntemperatur: 80 °C

10. Oppstart

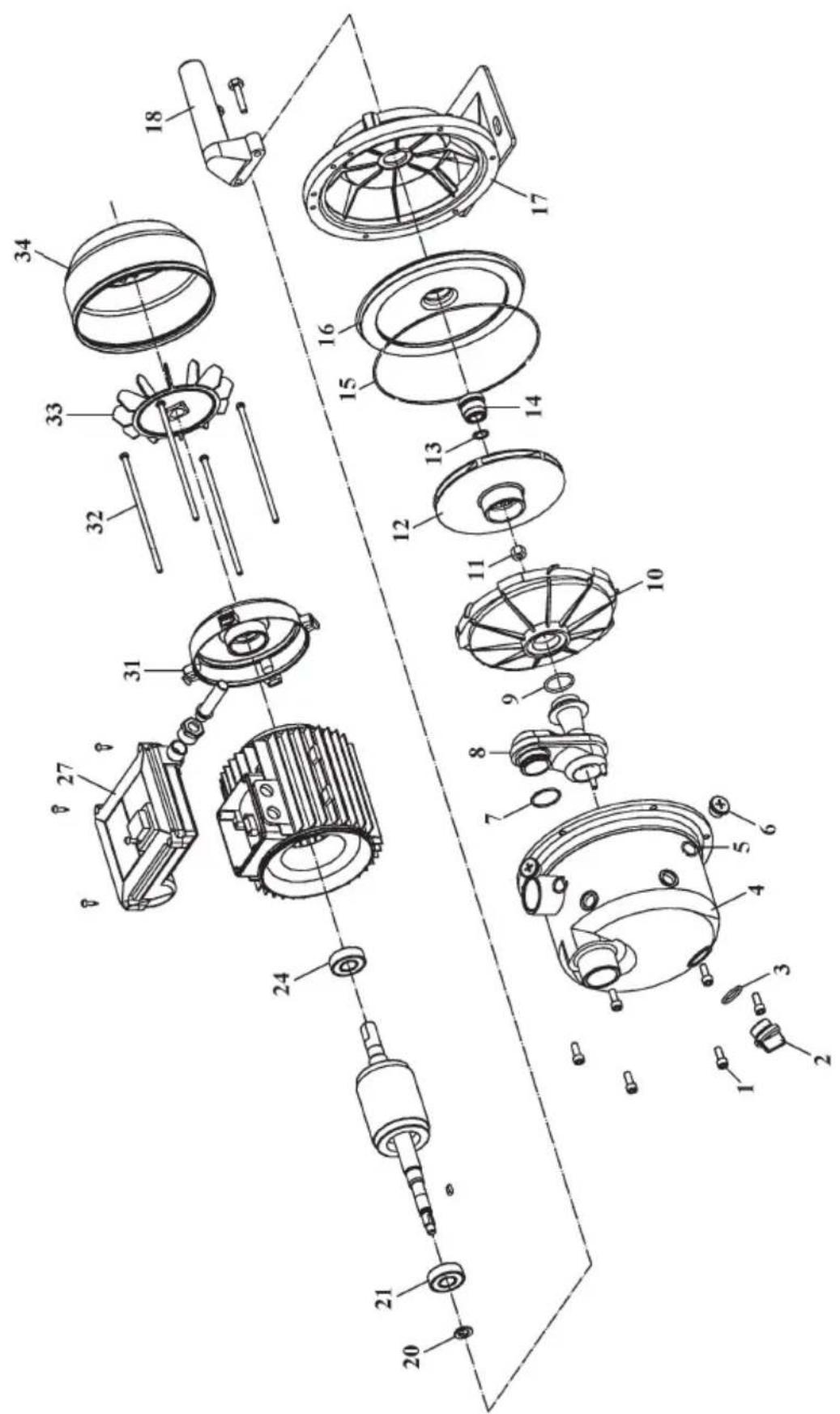

Pos Beschreibung Ersatzteilnr.
01 Einfüllschraube	41.731.20.06
02 Dichtungsring	41.731.20.07
03 Schraube	41.731.20.04
04 Pumpengehäuse	41.731.20.05
05 Dichtungsring	41.731.20.08
06 Venturidüse	41.731.20.09
07 Pumpenrad	41.731.20.10
08 Gleitringdichtung komplett	41.731.20.11
09 Dichtungsring	41.731.20.12
10 Pumpenflansch	41.731.20.13
11 Scheibe	41.731.20.14
12 Standfuss	41.731.20.15
13 Kugellager	41.731.20.20
15 Kugellager	41.731.20.22
17 Anschlusskasten	41.802.40.01
22 Lagerflansch	41.731.20.28
23 Schraube	41.731.20.29
24 Lüfterrad	41.731.20.30
25 Lüfterradabdeckung	41.731.20.31
28 Tragegriff	41.802.40.03
o.B.	Motorstützfuß 41.731.20.32
o.B.	Durchflussschalter	41.766.20.01

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Landau/Isar, den 06.03.2002

Technische Leitung

Bauer

Produkt-Management

Achivierung / For archives: HWA 810: 4176620-37-4155050-E

HWA 900 NIRO: 4176820-37-4155050-E

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.
