WICHTIGE SICHERHEITSHINWEISE

Dieses Handbuch enthält Hinweise, die Sie auf Situationen aufmerksam machen sollen, die Tod, schwere Verletzungen oder Geräteschäden verursachen können.

⚠WARNUNG	Kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.
⚠VORSICHT	Kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zu leichten oder mittleren Verletzungen führen kann.
HINWEIS	Kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zu Geräteschäden führen kann.
⚠HYGIENE	Kennzeichnet wichtige Maßnahmen für Hygiene und Lebensmittelsicherheit.
WICHTIG	Kennzeichnet wichtige Informationen zu Gebrauch und Pflege des Gerätes.

WICHTIG

Diese Broschüre ist ein integraler und wesentlicher Bestandteil des Produkts und ist deshalb vom Benutzer aufzubewahren.

Bitte lesen Sie die Hinweise und Warnungen sorgfältig durch, da sie wichtige Informationen für eine fortgesetzte, sichere Verwendung und Wartung des Produkts enthalten. Außerdem gibt sie dem Benutzer NUR HINWEISE zur richtigen Wartung und zum Standort des Eisbereiters.

Bitte heben Sie diese Bedienungsanleitung auf, damit Sie bei Bedarf darauf zurückgreifen können.

⚠️WARNUNG

Dies ist ein Eisbereiter für den gewerblichen Einsatz, der ausschließlich für den vorgesehenen Zweck benutzt und mit einem, wie von Hoshizaki angegebenen, geeigneten Vorratsbehälter ausgestattet werden soll.Jede andere Verwendung ist als Zweckentfremdung und somit als gefährlich anzusehen. Der Hersteller übernimmt keine Haftung oder Verantwortung für Schäden, die durch missbräuchliche, falsche oder unangemessene Verwendung verursacht werden.

Installation und erforderliche Standortverlegungen sind von qualifiziertem Personal in Übereinstimmung mit geltenden Vorschriften nach Angaben des Herstellers auszuführen.

Die Lüftungsöffnungen im Gerätegehäuse oder im Innern des Gerätes nicht blockieren.

Wie bei allen Elektrogeräten sind stets einige grundsätzliche Vorsichtsmaßnahmen zu beachten. Insbesondere:

* Bei hoher Feuchtigkeit oder Nässe besteht Kurzschlussgefahr, wodurch ein elektrischer Schlag verursacht werden kann. Im Zweifelsfall ist der Netzstecker des Eisbereiters zu ziehen.
* Das Stromkabel nicht beschädigen und nicht daran ziehen, um den Eisbereiter vom Stromnetz zu trennen.
* [FM-1000, 600]
Das Auswechseln des Netzkabels oder des Netzsteckers sollte nur von einer qualifizierten Fachkraft ausgeführt werden.
[FM-750, 480, 300, 170]
Ist das Netzkabel beschädigt, muss es durch ein vom Hoshizaki-Ersatzteil-/Kundendienst erhältliches Ersatzkabel ersetzt werden.
* Die elektrischen Komponenten und die Schalter nicht mit feuchten Händen berühren.
* Dieses Gerät darf nicht von Personen (einschl. Kindern) benutzt werden, deren physische, sensorische oder mentale Fähigkeiten eingeschränkt sind oder über keine Erfahrung und kein Wissen verfügen. Es kann jedoch benutzt werden von Kindern ab 8 Jahren und Personen, deren physische, sensorische oder mentale Fähigkeiten eingeschränkt sind oder über keine Erfahrung und kein Wissen verfügen, wenn sie von einer für ihre Sicherheit verantwortlichen Person bei der Benutzung des Gerätes beaufsichtigt oder angeleitet werden.
* Kinder dürfen nicht mit dem Gerät spielen.
* Reinigungs- und Wartungsarbeiten dürfen von Kindern nicht unbeaufsichtigt durchgeführt werden.
* Am Eisbereiter dürfen keine Änderungen vorgenommen werden. Das Gerät darf nur von Fachpersonal zerlegt oder instandgesetzt werden.

I. INSTALLATIONSANLEITUNG

1. KONSTRUKTION

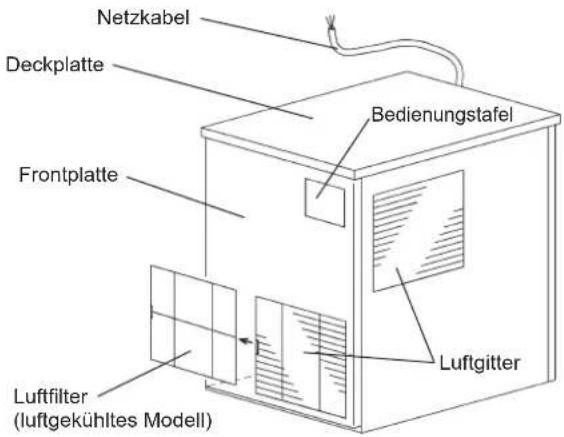

Netzkabel Deckplatte Bedienungstafel Frontplatte Luftgitter Luftfilter (luftgekühltes Modell)

2. AUFSTELLORT

⚠WARNUNG

Dieser Eisbereiter eignet sich nicht für den Gebrauch im Freien.

Der Eiswürfelbereiter darf nicht neben Öfen, Grills oder anderen Geräten aufgestellt werden, die Hitze erzeugen.

Dieses Gerät eignet sich nicht für die Aufstellung in Räumen, in denen ggf. ein Wasserstrahl benutzt wird.

▲VORSICHT

Der Aufstellort für den Eisbereiter muss stabil und eben sein.

HINWEIS

Keine Gegenstände auf die Deckplatte oder vor das Luftgitter des Eisbereiters stellen.

WICHTIG

Für Normalbetrieb muss die Raumtemperatur zwischen 5 °C und 40 °C liegen. Der Wasseranschluss ist nur für kaltes Wasser. Längerer Gebrauch des Eisbereiters bei Temperaturen außerhalb dieser normalen Temperaturgrenzwerte kann die Produktionsleistung beeinträchtigen.

Die unten angegebenen Abstände einhalten, um eine optimale Luftzirkulation zu gewährleisten und die Wartung bzw. Pflege des Gerätes zu erleichtern.

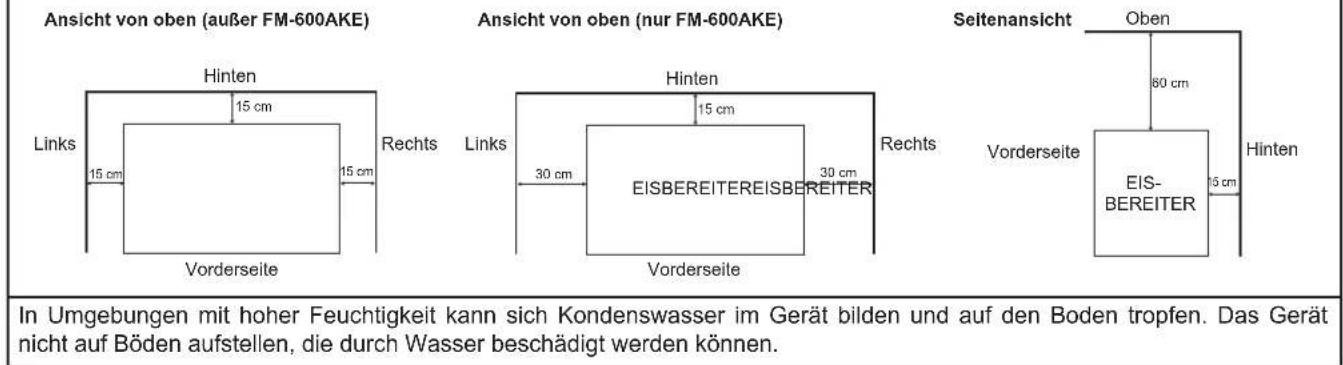

Ansicht von oben (außer FM-600AKE) Ansicht von oben (nur FM-600AKE) Seitenansicht Oben 60 cm Hinten Hinten Hinten Links 15 cm 15 cm Rechts Links 30 cm EISBEREITEREISBEREITER Rechts Vorderseite Vorderseite EIS-BEREITER Hinten In Umgebungen mit hoher Feuchtigkeit kann sich Kondenswasser im Gerät bilden und auf den Boden tropfen. Das Gerät nicht auf Böden aufstellen, die durch Wasser beschädigt werden können.

3. ELEKTRISCHE ANSCHLÜSSE

⚠WARNUNG

DIESES GERÄT MUSS GEERDET WERDENDieser Eisbereiter erfordert einen Schutzkontakt, der nationalen und lokalen Bestimmungen entspricht.

Die Stromversorgung ausschalten, bevor Wartungs-, Reparatur- oder Reinigungsarbeiten vorgenommen werden.

* In der Regel wird hierzu ein Elektriker mit entsprechender Qualifikation und Zulassung benötigt.

Nur für das Vereinigte Königreich und die Republik Irland

* Die Drähte im Netzkabel sind nach dem folgenden Farbcode gekennzeichnet:

Grün & Gelb = Erde

Blau = Nullleiter

Braun = spannungsführender Leiter

Die Farben der Adern im Netzkabel dieses Geräts stimmen möglicherweise nicht mit den Farbmarkierungen in Ihrem Stecker überein, daher bitte immer wie folgt verfahren:

Der grün-gelbe Leiter ist an die Klemme anzuschließen, die mit dem Buchstaben E oder dem Symbol 1= bzw. grün oder gelb-grün markiert ist. Die blaue Ader ist an die Klemme anzuschließen, die mit dem Buchstaben N oder schwarz markiert ist. Die braune Ader ist an die Klemme anzuschließen, die mit dem Buchstaben L oder rot markiert ist.

* Falls der mit dem Gerät gelieferte Stecker für die Netzsteckdose am Installationsort ungeeignet ist, muss er entfernt (bzw. wenn er verkapselt ist, abgeschnitten) und durch einen passenden Stecker ersetzt werden.

Ein abgeschnittener, verkapselter (nicht zugänglicher Stecker) muss entsorgt werden. Versuchen Sie nicht, ihn wiederzuverwenden. Durch die Verwendung eines solchen Steckers in einer anderen Steckdose besteht die Gefahr eines elektrischen Schlags.

* Der verkapselte Stecker ist nie ohne angebrachte Sicherungsabdeckung zu verwenden.

Der richtige Ersatz für die abnehmbare Sicherungsabdeckung lässt sich anhand der Hersteller-Referenznummer ermitteln, die auf den Stecker gestanzt ist.

Ersatzabdeckungen für Sicherungen sind von Hoshizaki-Ersatzteil-/Service-Zentren erhältlich.

Es sind 13-A-Sicherungen zu verwenden, die die Norm BS 1362 erfüllen.

4. WASSERZULAUF- UND WASSERABLAUFANSCHLÜSSE

⚠️WARNUNG

Nur an die kalte Trinkwasserversorgung anschließen.

* Die Anschlüsse an die Hauptwasserversorgung müssen entsprechend den Anforderungen der aktuellen Wasserversorgungs- oder Wasseranschlussbestimmungen ausgeführt werden.
* Wasser für die Eisbereitung muss Trinkwasser sein. Wo Ablagerungen aufgrund der Wasserqualität entstehen können, es wird die Installation eines externen Filters oder Weichmachers empfohlen. Wenden Sie sich an Ihren örtlichen Wasseraufbereitungsspezialisten oder an den Hoshizaki-Kundendienst.
* In bestimmten Gebieten sind eine Installationsgenehmigung und der Anschluss durch einen zugelassenen Installateur erforderlich.

II. BEDIENUNGSANLEITUNG

AVORSICHT

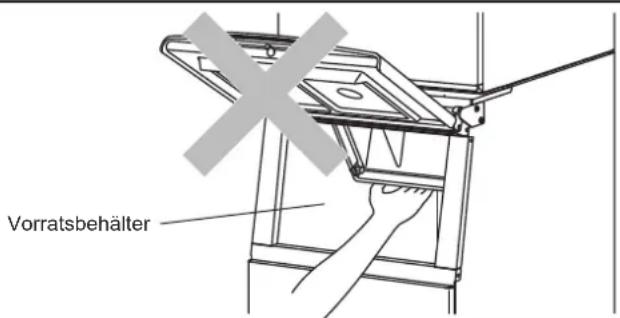

Nicht in den Vorratsbehälter hineinsteigen und nicht mit den Händen in das Maschinenfach im Vorratsbehälter greifen. Kinder könnten im Gerät eingeklemmt werden oder der Eisbereitermechanismus könnte sich plötzlich bewegen und Verletzungen verursachen.

Vorratsbehälter

HINWEIS

Alle Komponenten wurden werksseitig eingestellt. Unsachgemäße Einstellarbeiten können die ordnungsgemäße Funktion des Eisspenders beeinträchtigen.

Um eine Beschädigung des Verdichters zu vermeiden, nach Ausschalten des Eisbereiters mindestens 3 Minuten lang warten, bevor das Gerät wieder eingeschaltet wird.

HYGIENE

Dieser Eisbereiter ist für die Herstellung von Trinkwassereis konzipiert. Aus Gründen der Hygiene:

* Bitte immer die Hände waschen, bevor Eis entnommen wird. Zum Entnehmen von Eis immer die Kunststoffschaufel (Zubehör) verwenden.
* Der Vorratsbehälter ist ausschließlich für Eis zu verwenden. Nichts anderes im Vorratsbehälter aufbewahren und keine anderen elektrischen Geräte im Vorratsbehälter verwenden.
* Vorratsbehälter vor der Verwendung reinigen (siehe „III. 1. REINIGUNG“).
* Die Eisschaufel sauberhalten. Stets ein neutrales Reinigungsmittel verwenden und gründlich abspülen.
* Nach der Entnahme von Eis immer die Tür schließen, um das Eindringen von Schmutz, Staub oder Ungeziefer in den Vorratsbehälter zu verhindern.

1. INBETRIEBNAHME

Der Installateur nimmt den Eisbereiter normalerweise in Betrieb, so dass die automatische Eisherstellung beginnt. Für Dauerbetrieb ist darauf zu achten:

* dass der Wasserhahn geöffnet ist und
* dass der Eisbereiter an das Netz angeschlossen ist.

Um mit der Eisproduktion zu beginnen, die Position des Betriebsschalters auf der Bedienungstafel kontrollieren:

„OFF“-Position - in die „ON“-Position stellen. „ON“-Position - die Ice-Taste drücken.

2. AUSSCHALTEN

Die Stop-Taste auf der Bedienungstafel drücken. Die Modi „STOP“ und „DRAIN“ am Display leuchten auf. Dann erlischt nur der „DRAIN“-Modus.

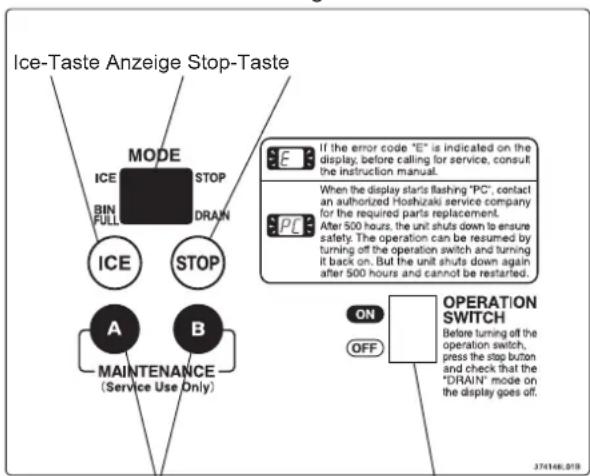

Bedienungstafel

Wartungstaste (nur für Wartungszwecke)
Betriebsschalter

3. MASSNAHMEN FÜR DIE LANGFRISTIGE LAGERUNG DES EISSPENDERS

HINWEIS

Dieser Eisbereiter arbeitet nicht bei Temperaturen unter Null. Um Schaden an der Wasserzufuhrleitung zu vermeiden, ist das Wasser aus dem System zu entfernen, sobald die Lufttemperatur unter 0 °C sinkt.

HYGIENE

Wird der Eisbereiter zwei Tage oder länger ausgeschaltet, das Wasser aus dem Eisbereiter ablassen, um eine Verunreinigung des Wasserkreises zu vermeiden.

1) Den Anweisungen unter „2. AUSSCHALTEN“ folgen.
2) Das Wasserzulauf-Absperrventil schließen.
3) Das Ablaufventil öffnen.
4) Die Ice-Taste auf der Bedienungstafel drücken, um das Wasser aus dem Wasserkreislauf zu entleeren.
5) Wenn kein Wasser mehr aus dem Ablaufventil abläuft, die Stop-Taste drücken.
6) Den Betriebsschalter auf „OFF“ stellen und die Stromversorgung trennen.
7) Das Ablaufventil schließen.

8) Alles Eis aus dem Vorratsbehälter entfernen und den Behälter reinigen.

III. WARTUNG

1. REINIGUNG

⚠️WARNUNG

Vor Durchführung von Reinigungs- oder Wartungsarbeiten immer den Netzstecker des Eisbereiters ziehen.

Dieses Gerät darf nicht mit einem Wasserstrahl gereinigt werden.

▲VORSICHT

Bei der Verwendung eines Neutralreinigers oder von Natriumhypochlorit die Hinweise zur Vermeidung von Gesundheitsschäden aufmerksam lesen und beachten.

HINWEIS

Den Eisbereiter mindestens zweimal im Jahr von qualifiziertem Fachpersonal reinigen und desinfizieren lassen; den Verflüssiger mindestens einmal im Jahr prüfen und reinigen lassen.

Um Beschädigungen zu vermeiden, Kunststoffteile nicht mit über 40 °C heißem Wasser oder in einem Geschirrspüler reinigen.

[a] Gerät und Außenseite des Vorratsbehälters

Alle Außenflächen mindestens einmal in der Woche mit einem sauberen, weichen Tuch abwischen. Fett- und Schmutzspuren mit einem feuchten Tuch und neutralem Reinigungsmittel entfernen.

[b] Reinigung/Desinfektion von Eisschaufel und Griff des Vorratsbehälters (täglich)

1) In einem geeigneten Behälter entweder 1 l Wasser mit 4 ml einer 5,25% igen Natriumhypochloritlösung mischen oder den empfohlenen Hoshizaki-Desinfizierer wie beschrieben verwenden.
2) Die Eisschaufel länger als 3 Minuten in der Lösung baden. Gründlich spülen und zum Entfernen der Restflüssigkeit gut schütteln.
Hinweis: Abtrocknen mit einem Tuch kann zu erneuter Verschmutzung führen.
3) Zum Abwaschen des Vorratsbehältergriffs einen Neutralreiniger benutzen. Gründlich spülen.
4) Ein sauberes Tuch mit der Desinfizierlösung tränken und den Griff abwischen. Benutzen Sie frisches Wasser und ein sauberes Tuch zum Abspülen bzw. Abwischen.

[c] Reinigung/Desinfektion der Innenflächen des Vorratsbehälters (wöchentlich)

1) Vorratsbehältertür öffnen und sämtliches Eis entfernen.

Hinweis: Hoshizaki empfiehlt für den Eisbereiter verschiedene Vorratsbehältertypen in unterschiedlichen Größen und mehreren Ausführungen. Die folgenden Anweisungen dienen daher nur als allgemeine Richtlinie.

2) Die Flügelschrauben, welche die Trennwand fixieren, entfernen.
3) Die Trennwand aus dem Vorratsbehälter herausnehmen.
4) Die Auskleidung des Vorratsbehälters und Trennwand mit einem neutralen, nicht scheuernden Reinigungsmittel waschen. Gründlich spülen.
5) In einem geeigneten Behälter entweder 5 l Wasser mit 18 ml einer 5,25%igen Natriumhypochloritlösung mischen oder den empfohlenen Hoshizaki-Desinfizierer wie beschrieben verwenden.
6) Einen sauberen Schwamm oder ein Tuch mit der Lösung tränken und die Trennwand und Auskleidung des Vorratsbehälters abwaschen.

Flügelschrauben

Trennwand

7) Trennwand und Flügelschrauben wieder anbringen. Die Oberfläche der Vorrats behältertür und die Flügelschrauben mit der Lösung abwischen. Die Vorratsbehältertür schließen.
8) Mit der restlichen Lösung kann Zubehör desinfiziert werden.

Hinweis: Nach dem Desinfizieren weder trocken wischen noch spülen, sondern trocknen lassen.

[d] Vorratsbehältertür

Die Vorratsbehältertür mindestens einmal pro Woche mit einem neutralen, nicht scheuernden Reinigungsmittel abwaschen. Nach dem Reinigen gründlich spülen und nach Bedarf desinfizieren.

[e] Luftfilter (nur luftgekühlte Modelle)

Siebfilter aus Kunststoff entfernen Schmutz oder Staub aus der Luft und verhindern das Verstopfen des Verflüssigers. Wenn die Filter verstopfen, nimmt die Leistung des Eisbereiters ab. Die Luftfilter mindestens zweimal monatlich herausnehmen und reinigen:

1) Den Luftfilter vom Luftgitter schieben.
2) Luftfilter mit einem Staubsauger reinigen. Falls er sehr verstopft ist, Luftfilter mit warmem Wasser und einem Neutralreiniger auswaschen.
3) Den Luftfilter gründlich abspülen und trocknen.

HINWEIS

Nach der Reinigung nicht vergessen, den Luftfilter wieder einzusetzen.

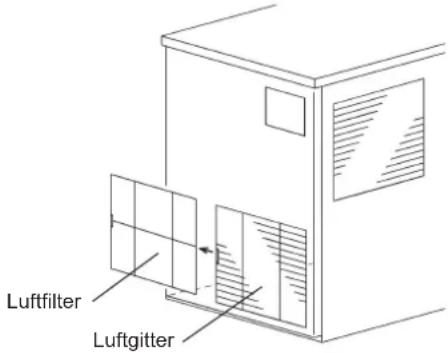

Luftfilter Luftgitter

2. INSPEKTION UND WARTUNG

HINWEIS

Folgende Teile müssen regelmäßig überprüft und gewartet werden, um eine optimale Leistung des Eisbereiters sicherzustellen: Presskopf (oberes Lager) Gehäuse (unteres Lager) Mechanische Dichtung

[a] Überprüfung

Diese Teile sollten zwei Jahre nach Installation oder nach 10.000 Betriebsstunden überprüft werden, je nachdem, welche Bedingung zuerst zutrifft. Anschließend sollte eine jährliche Überprüfung erfolgen. Bei Überschreiten der vom Hersteller angegebenen Verschleißgrenzen sind diese Teile zu ersetzen.

Allerdings hängt die tatsächliche Nutzungsdauer dieser Teile von der Wasserqualität und den Betriebsbedingungen ab. Bei schlechter Wasserqualität oder ungünstigen Betriebsbedingungen empfiehlt sich eine häufigere Überprüfung und Wartung.

Bei Fragen zu Inspektion und Wartung wenden Sie sich bitte an Ihren örtlichen Hoshizaki-Kundendienst.

[b] Auswechselung

Der Presskopf (Lager oben) und die mechanische Dichtung müssen nach vier Jahren seit der Installation oder 20.000 Betriebsstunden ausgewechselt werden, je nachdem, was früher eintritt, um das Risiko schwerer Unfälle oder Störungen zu verhindern. Wenden Sie sich zur Auswechselung an Ihren Hoshizaki-Kundendienst.

Wenn die Gesamtbetriebsdauer 20.000 Stunden erreicht, blinkt am Display „PC“. Nach weiteren 500 Stunden schaltet sich das Gerät aus Sicherheitsgründen ab. Wenden Sie sich zur Auswechselung an Ihren Hoshizaki-Kundendienst, sobald das Display zu blinken beginnt.

Wenn sich das Gerät nach 500 Stunden abschaltet, lässt sich der Betrieb durch Aus- und erneutes Einschalten des Betriebsschalters wieder aufnehmen. Allerdings schaltet sich das Gerät nach 500 Stunden erneut ab. Wenden Sie sich zur Auswechselung an Ihren Hoshizaki-Kundendienst, um den Betrieb wieder aufzunehmen.

Die Auswechselung des Gehäuses (Lager unten) kann je nach Wasserqualität und Verschleißzustand notwendig werden.

3. VOR ANRUF DES KUNDENDIENSTES

⚠WARNUNG

Den Kältekreislauf nicht beschädigen.

[a] Fehlercodeanzeige

Wenn der Fehlercode „E“ auf der Anzeige aufleuchtet, überprüfen Sie das Folgende, bevor Sie den Wartungsdienst anrufen.

Code	Abhilfe
E0	Möglichkeit von Wasserlecks. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
E1	Schwache Eisproduktion. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
E2	Fehler im Wasserzufuhrkreis. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
E3	Ausfall des Getriebemotors. Den Betriebsschalter auf „OFF“ und nach 10 Minuten wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
E4	Ungewöhnlich hoher Seitendruck. Luftfilter säubern. Kontrollieren, dass der Eisbereiter entsprechend der Installationsanleitung installiert worden ist. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
E5	Stromkreisausfall. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
E8	Der Kompressor könnte überhitzt sein. Kontrollieren, dass der Eisbereiter entsprechend der Installationsanleitung installiert worden ist. Den Betriebsschalter auf „OFF“ und nach 10 Minuten wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
EA	Stromkreisausfall. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
Eb	Stromkreisausfall. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
EC	Stromkreisausfall. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
EE	Ausfall des Getriebemotors. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
EF	Zufuhrspannung ist zu niedrig. Kontrollieren, dass sich die Spannung im erforderlichen Bereich befindet, und dass der Eisbereiter keine Steckdose mit anderen Geräten teilt. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
EH	Stromkreisausfall. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
EL	Der Behälterendschalter ist ausgefallen. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
DE	Stromkreisausfall. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.
EU	Steuerplatinenfehler. Den Betriebsschalter auf „OFF“ und anschließend wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufleuchtet, den Wartungsdienst rufen.

[b] Keine Fehlercodeanzeige

Wenn der Eisbereiter nicht richtig oder gar nicht funktioniert und keine Fehlercodeanzeige aufleuchtet, kontrollieren Sie das Folgende, bevor Sie den Wartungsdienst anrufen:

* Das Gerät ist mit dem Stromnetz verbunden.
* Das Wasser ist eingeschaltet.
* Der Luftfilter ist sauber.

Wenn Sie weitere Hilfe oder Rat benötigen, wenden Sie sich an Ihren Hoshizaki-Kundendienst.

4. ENTSORGUNG

Die gesetzlichen Bestimmungen zur Entsorgung dieses Gerätes und des enthaltenen Kältemittelgases. Vor dem Verschritten des Gerätes die Tür abnehmen, um zu vermeiden, dass sich Kinder im Gerät versehentlich einschließen.

Richtige Entsorgung dieses Gerätes:

Dieses Kennzeichen bedeutet, dass dieses Gerät in der EU nicht mit dem normalen Haushaltsmüll entsorgt werden darf. Um Schäden der Umwelt oder der menschlichen Gesundheit durch unkontrollierte Müllbeseitigung zu vermeiden, recyclen Sie das Gerät und fördern Sie damit die nachhaltige Wiederverwertung von stofflichen Ressourcen. Nutzen Sie die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, um das gebrauchte Gerät zurückzugeben. Dort wird das Gerät der umweltfreundlichen Wiederverwertung zugeführt.

5. GEWÄHRLEISTUNG

Hoshizaki garantiert dem Originalbesitzer/-benutzer, dass alle Markenprodukte von Hoshizaki für die Dauer der „Garantiezeit“ frei von Material- und/oder Verarbeitungsfehlern sind. Die Garantie gilt für zwei Jahre ab Datum der Installation.

Die Haftung von Hoshizaki nach diesen Garantiebedingungen ist begrenzt. Sie schließt Routinewartung und Reinigung sowie Wartungs- und/oder Reparaturarbeiten aus, die durch missbräuchliche Benutzung oder fehlerhafte Installation verursacht worden sind.

Garantiereparaturen sind von einem zugelassenen Hoshizaki-Händler oder -Kundendienst mit Hoshizaki-Originalbauteilen auszuführen.

Für vollständige Informationen zur Gewährleistung und zugelassene Kundendienste wenden Sie sich bitte an Ihren Händler/Lieferanten oder den nächstgelegenen Hoshizaki-Kundendienst:

Europa, Naher Osten, Afrika

Hoshizaki UK - Vereinigtes Königreich, Irland

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Middle East - Naher Osten

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Deutschland - Deutschland, Schweiz, Österreich,

Polen, Tschechien, Slowakei

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Benelux - Niederlande, Belgien, Luxemburg

TEL: [phone]

[e-mail]

Hoshizaki France - Frankreich

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Italia - Italien

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Iberia - Spanien, Portugal

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Europe B.V. - alle anderen Länder innerhalb

Europa und Afrika

TEL: [phone]

FAX: [phone]

[e-mail]

Asien, Ozeanien

Hoshizaki Singapore

TEL: [phone]

FAX: [phone]

[e-mail] (Sales)

Modell FM-1000AKE FM-1000AKE-N
Typ Luftgekühlt, Flockeneis Luftgekühlt, Nuggeteis
Stromversorgung 1-phasig 220 - 240 V, 50 Hz 1-phasig 220 - 240 V, 50 Hz
Anschlussleistung 2490 W 2550 W
Eisproduktion in 24 Std. 1030 kg (Umgebung 10 °C, Wasser 10 °C) 860 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 762 mm (B) x 700 mm (T) x 780 mm (H) 762 mm (B) x 700 mm (T) x 780 mm (H)
Kältemittel R404A, 1,35 kg(GWP: 3920, CO2: 5,292 t)	R404A, 1,35 kg(GWP: 3920, CO2: 5,292 t)
Isolierschaum-TreibmittelFKW-frei	FKW-frei
GewichtNetto: 146 kg (Brutto: 156 kg)	Netto: 146 kg (Brutto: 156 kg)
Umgebungstemp.5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp.5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck0,05 - 0,8 MPa (0,5 - 8 bar) 0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereichNennspannung ± 10%	Nennspannung ± 10%

Modell FM-750AKE	FM-750AKE-N
Typ Luftgekühlt, Flockeneis	Luftgekühlt, Nuggeteis
Stromversorgung 1-phasig	220 - 240 V, 50 Hz 1-phasig 220 - 240 V, 50 Hz
Anschlussleistung 1880 W	2010 W
Eisproduktion in 24 Std.	750 kg (Umgebung 10 °C, Wasser 10 °C)	590 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 762 mm (B)	x 700 mm (T) x 780 mm (H) 762 mm (B) x 700 mm (T) x 780 mm (H)
Kältemittel R404A, 1,15 kg	(GWP: 3920, CO2: 4,508 t)	R404A, 1,15 kg(GWP: 3920, CO2: 4,508 t)
Isolierschaum-Treibmittel	FKW-frei	FKW-frei
Gewicht	Netto: 133 kg (Brutto: 143 kg)	Netto: 133 kg (Brutto: 143 kg)
Umgebungstemp.	5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp.	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar) 0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereich	Nennspannung ± 10%	Nennspannung ± 10%

Modell FM-600AKE	FM-600AKE-N
Typ Luftgekühlt, Flockeneis	Luftgekühlt, Nuggeteis
Stromversorgung	1-phasig 220 - 240 V, 50 Hz / 220 - 230 V, 60 Hz	1-phasig 220 - 240 V, 50 Hz / 220 - 230 V, 60 Hz
Anschlussleistung 1900 W	/ 2160 W	1950 W / 2220 W
Eisproduktion in 24 Std. 600 kg / 655 kg (Umgebung 10 °C, Wasser 10 °C)		530 kg / 575 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 560 mm (B) x 700 mm (T) x 780 mm (H) 560 mm (B) x 700 mm (T) x 780 mm (H)
Kältemittel R404A, 1,3 kg	(GWP: 3920, CO2: 5,096 t)	R404A, 1,3 kg(GWP: 3920, CO2: 5,096 t)
Isolierschaum-Treibmittel	FKW-frei	FKW-frei
Gewicht	Netto: 107 kg (Brutto: 114 kg)	Netto: 107 kg (Brutto: 114 kg)
Umgebungstemp.	5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp.	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar) 0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereich	Nennspannung ± 10%	Nennspannung ± 10%
Modell FM-600AWKE FM-	600AWKE-N
Typ Wassergekühlt, Flockeneis Wassergekühlt, Nuggeteis
Stromversorgung 1-phasig	220 - 240 V, 50 Hz 1-phasig 220 - 240 V, 50 Hz
Anschlussleistung 1705 W	1760 W
Eisproduktion in 24 Std. 600 kg (Umgebung 10 °C, Wasser 10 °C) 490 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 560 mm (B) x 700 mm (T) x 780 mm (H) 560 mm (B) x 700 mm (T) x 780 mm (H)
Kältemittel R404A, 0,7 kg	(GWP: 3920, CO2: 2,744 t)	R404A, 0,7 kg(GWP: 3920, CO2: 2,744 t)
Isolierschaum-Treibmittel	FKW-frei	FKW-frei
Gewicht	Netto: 107 kg (Brutto: 114 kg)	Netto: 107 kg (Brutto: 114 kg)
Umgebungstemp. 5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp.	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereich	Nennspannung ± 10%	Nennspannung ± 10%

Modell FM-480AKE	FM-480AKE-N
Typ Luftgekühlt, Flockeneis	Luftgekühlt, Nuggeteis
Stromversorgung	1-phasig 220 - 240 V, 50 Hz / 220 - 230 V, 60 Hz	1-phasig 220 - 240 V, 50 Hz / 220 - 230 V, 60 Hz
Anschlussleistung 1650 W / 1590 W	1650 W / 1590 W
Eisproduktion in 24 Std. 500 kg (Umgebung 10 °C, Wasser 10 °C) 430 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 560 mm (B) x 700 mm (T) x 780 mm (H) 560 mm (B) x 700 mm (T) x 780 mm (H)
Kältemittel R404A, 0,6 kg	(GWP: 3920, CO2: 2,352 t)	R404A, 0,6 kg(GWP: 3920, CO2: 2,352 t)
Isolierschaum-Treibmittel	FKW-frei	FKW-frei
Gewicht	Netto: 95 kg (Brutto: 102 kg)	Netto: 95 kg (Brutto: 102 kg)
Umgebungstemp. 5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp.	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereich	Nennspannung ± 10%	Nennspannung ± 10%

Modell FM-480AWKE FM-480AWKE-N
Typ Wassergekühlt, Flockeneis Wassergekühlt, Nuggeteis
Stromversorgung 1-phasig	220 - 240 V, 50 Hz 1-phasig 220 - 240 V, 50 Hz
Anschlussleistung 1385 W	1450 W
Eisproduktion in 24 Std. 420 kg (Umgebung 10 °C, Wasser 10 °C) 380 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 560 mm (B) x 700 mm (T) x 780 mm (H) 560 mm (B) x 700 mm (T) x 780 mm (H)
Kältemittel R404A, 0,37 kg(GWP: 3920, CO2: 1,450 t)		R404A, 0,37 kg(GWP: 3920, CO2: 1,450 t)
Isolierschaum-Treibmittel	FKW-frei	FKW-frei
Gewicht	Netto: 95 kg (Brutto: 102 kg)	Netto: 95 kg (Brutto: 102 kg)
Umgebungstemp. 5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp.	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereich	Nennspannung ± 10%	Nennspannung ± 10%
Modell FM-300AKE FM-300	0AKE-N
Typ Luftgekühlt, Flockeneis	Luftgekühlt, Nuggeteis
Stromversorgung 1-phasig	220 - 240 V, 50 Hz / 220 - 230 V, 60 Hz 1-phasig	220 - 240 V, 50 Hz / 220 - 230 V, 60 Hz
Anschlussleistung 1000 W	/ 1180 W 1000 W / 1200 W
Eisproduktion in 24 Std.	320 kg / 340 kg (Umgebung 10 °C, Wasser 10 °C)	270 kg / 290 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 560 mm (B)	x 700 mm (T) x 780 mm (H) 560 mm (B) x 700 mm (T) x 780 mm (H)
Kältemittel R404A, 0,46 kg	(GWP: 3920, CO2: 1,803 t)	R404A, 0,46 kg(GWP: 3920, CO2: 1,803 t)
Isolierschaum-Treibmittel	FKW-frei	FKW-frei
Gewicht	Netto: 80 kg (Brutto: 87 kg)	Netto: 80 kg (Brutto: 87 kg)
Umgebungstemp.	5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp.	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereich	Nennspannung ± 10%	Nennspannung ± 10%

Modell FM-170AKE FM-170AKE-N
Typ Luftgekühlt, Flockeneis	Luftgekühlt, Nuggeteis
Stromversorgung 1-phasig	220 - 240 V, 50 Hz / 220 - 230 V, 60 Hz 1-phasig	220 - 240 V, 50 Hz / 220 - 230 V, 60 Hz
Anschlussleistung 600 W / 675 W	620 W / 695 W
Eisproduktion in 24 Std. 170 kg / 180 kg (Umgebung 10 °C, Wasser 10 °C)		160 kg / 165 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 560 mm (B) x 700 mm (T) x 780 mm (H) 560 mm (B) x 700 mm (T) x 780 mm (H)
Kältemittel R134a, 0,37 kg	(GWP: 1430, CO2: 0,529 t)	R134a, 0,37 kg(GWP: 1430, CO2: 0,529 t)
Isolierschaum-Treibmittel	FKW-frei	FKW-frei
Gewicht	Netto: 68 kg (Brutto: 75 kg)	Netto: 68 kg (Brutto: 75 kg)
Umgebungstemp.	5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp.	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereich	Nennspannung ± 10%	Nennspannung ± 10%

Modell FM-1000AKE-R452-SB		FM-1000AKE-R452N-SB
Typ Luftgekühlt, Flockeneis	Luftgekühlt, Nuggeteis
Stromversorgung 1-phasig	220 - 240 V, 50 Hz	1-phasig 220 - 240 V, 50 Hz
Anschlussleistung 2490 W		2550 W
Eisproduktion in 24 Std.	1030 kg (Umgebung 10 °C, Wasser 10 °C)	860 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 762 mm (B)	x 700 mm (T) x 780 mm (H) 762 mm (B) x 700 mm	(T) x 780 mm (H)
Kältemittel R452A, 1,35 kg	(GWP: 2140, CO2: 2,889 t)	R452A, 1,35 kg(GWP: 2140, CO2: 2,889 t)
Isolierschaum-Treibmittel	FKW-frei	FKW-frei
Gewicht	Netto: 146 kg (Brutto: 156 kg)	Netto: 146 kg (Brutto: 156 kg)
Umgebungstemp.	5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp.	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereich	Nennspannung ± 10%	Nennspannung ± 10%
Modell FM-750AKE-R452-	SB FM-750AKE-R452N-SB
Typ Luftgekühlt, Flockeneis	Luftgekühlt, Nuggeteis
Stromversorgung 1-phasig	220 - 240 V, 50 Hz 1-phasig 220 - 240 V, 50 Hz
Anschlussleistung 1880 W	2010 W
Eisproduktion in 24 Std. 750 kg (Umgebung 10 °C, Wasser 10 °C) 590 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 762 mm (B) x 700 mm (T) x 780 mm (H) 762 mm (B) x 700 mm (T) x 780 mm (H)
Kältemittel R452A, 1,15 kg	(GWP: 2140, CO2: 2,461 t)	R452A, 1,15 kg(GWP: 2140, CO2: 2,461 t)
Isolierschaum-Treibmittel	FKW-frei	FKW-frei
Gewicht	Netto: 133 kg (Brutto: 143 kg)	Netto: 133 kg (Brutto: 143 kg)
Umgebungstemp. 5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp.	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereich	Nennspannung ± 10%	Nennspannung ± 10%

Modell FM-600AKE-R452-	SB FM-600AKE-R452N-SB
Typ Luftgekühlt, Flockeneis	Luftgekühlt, Nuggeteis
Stromversorgung 1-phasig	220 - 240 V, 50 Hz	1-phasig 220 - 240 V, 50 Hz
Anschlussleistung 1900 W	1950 W
Eisproduktion in 24 Std. 600 kg (Umgebung 10 °C, Wasser 10 °C) 530 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 560 mm (B) x 700 mm (T) x 780 mm (H) 560 mm (B) x 700 mm (T) x 780 mm (H)
Kältemittel R452A, 1,3 kg	(GWP: 2140, CO2: 2,782 t)	R452A, 1,3 kg(GWP: 2140, CO2: 2,782 t)
Isolierschaum-Treibmittel	FKW-frei	FKW-frei
Gewicht	Netto: 107 kg (Brutto: 114 kg)	Netto: 107 kg (Brutto: 114 kg)
Umgebungstemp. 5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp.	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereich	Nennspannung ± 10%	Nennspannung ± 10%

Modell FM-600AWKE-R452-SB	FM-600AWKE-R452N-SB
Typ Wassergekühlt, Flockeneis	Wassergekühlt, Nuggeteis
Stromversorgung 1-phasig	220 - 240 V, 50 Hz	1-phasig 220 - 240 V, 50 Hz
Anschlussleistung 1705 W	1760W
Eisproduktion in 24 Std. 570 kg (Umgebung 10 °C, Wasser 10 °C)	490 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 560 mm (B) x 700 mm (T) x 780 mm (H)	560 mm (B) x 700 mm (T) x 780 mm (H)
Kältemittel R452A, 0,7 kg	(GWP: 2140, CO2: 1,498 t)	R452A, 0,7 kg(GWP: 2140, CO2: 1,498 t)
Isolierschaum-Treibmittel	FKW-frei	FKW-frei
Gewicht	Netto: 107 kg (Brutto: 114 kg)	Netto: 107 kg (Brutto: 114 kg)
Umgebungstemp. 5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp.	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereich	Nennspannung ± 10%	Nennspannung ± 10%

Modell FM-480AWKE-R452-SB FM-480AWKE-R452N-SB
Typ Wassergekühlt, Flockeneis Wassergekühlt, Nuggeteis
Stromversorgung 1-phasig 220 - 240 V, 50 Hz 1-phasig 220 - 240 V, 50 Hz
Anschlussleistung 1385 W 1450 W
Eisproduktion in 24 Std. 420 kg (Umgebung 10 °C, Wasser 10 °C) 380 kg (Umgebung 10 °C, Wasser 10 °C)
Abmessungen 560 mm (B) x 700 mm (T) x 780 mm (H) 560 mm (B) x 700 mm (T) x 780 mm (H)
Kältemittel R452A, 0,37 kg(GWP: 2140, CO2: 0,792 t)	R452A, 0,37 kg(GWP: 2140, CO2: 0,792 t)
Isolierschaum-TreibmittelFKW-frei	FKW-frei
GewichtNetto: 95 kg (Brutto: 102 kg)	Netto: 95 kg (Brutto: 102 kg)
Umgebungstemp. 5 - 40 °C5 - 40 °C
Wasserzufuhrtemp.5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungs-spannungsbereichNennspannung ± 10%	Nennspannung ± 10%

Hinweis: Die vorstehenden technischen Daten gelten für die dargestellten Modelle.

Dieses Produkt enthält ein hermetisch abgeschlossenes Kältesystem mit fluorierten Treibhausgasen.

BELANGRIJKE VEILIGHEIDSINFORMATIE

3. ELEKTRISCHE AANSLUITINGEN

Mechanische afdichting

[a] Inspectie

[e-mail]

[e-mail]

[e-mail]
