GEBRUIKSAANWIJZING FM-170AKE-SB Hoshizaki

(vertaalde instructies)

Overal in deze handleiding treft u opmerkingen aan die uw aandacht willen vestigen op situaties die zouden kunnen resulteren in overlijden, ernstig letsel of schade aan de machine.

▲WAARSCHUWING	Geeft een gevaarlijke situatie aan die, als deze niet wordt vermeden, zou kunnen resulteren in overlijden of ernstig letsel.
▲VOORZICHTIG	Geeft een gevaarlijke situatie aan die, als deze niet wordt vermeden, zou kunnen resulteren in licht of middelzwaar letsel.
LET OP	Geeft een gevaarlijke situatie aan die, als deze niet wordt vermeden, zou kunnen resulteren in schade aan de machine.
▲HYGIËNE	Geeft belangrijke voorzorgsmaatregelen aan met betrekking tot de hygiëne en voedselveiligheid.
BELANGRIJK	Geeft belangrijke informatie aan over het gebruik en de verzorging van de machine.

BELANGRIJK

Dit boekje vormt een integraal en essentieel onderdeel van het product en moet goed worden bewaard door de gebruiker.

Lees de richtlijnen en waarschuwingen in dit boekje zorgvuldig door, aangezien deze bedoeld zijn om de gebruiker van essentiële informatie te voorzien met betrekking tot duurzaam veilig gebruik en onderhoud van het product. Bovendien biedt het UITSLUITEND ADVIEZEN voor de gebruiker ten aanzien van de juiste bediening en de juiste locatie van de ijsmachine.

Bewaar dit boekje zodat u het later, indien nodig, opnieuw kunt raadplegen.

▲WAARSCHUWING

Dit is een ijsmachine voor commerciële doeleinden en dit apparaat dient uitsluitend te worden gebruikt voor de toepassingen waarvoor het is ontworpen en te worden bevestigd aan een geschikte opslagbunker zoals dit door Hoshizaki is opgegeven.Enige andere vorm van gebruik wordt als ongeschikt en dus gevaarlijk beschouwd. De fabrikant kan niet aansprakelijk of verantwoordelijk worden gesteld voor enige schade die ontstaat door ongeschikt, incorrect en onredelijk gebruik.

De installatie en eventuele verplaatsing van de ijsmachine mag uitsluitend door gekwalificeerd personeel en overeenkomstig de plaatselijk geldende voorschriften worden uitgevoerd, waarbij de instructies van de fabrikant dienen te worden gevolgd.

Houd ventilatieopeningen, zowel in de behuizing van de machine als in de inbouwstructuur, vrij van obstakels.

Bij het gebruik van elektrische apparaten moeten bepaalde regels in acht worden genomen. In het bijzonder:

* Vocht en hoge luchtvochtigheid verhogen de kans op kortsluiting en elektrische schokken. Trek de stekker van de ijsmachine uit het stopcontact als u niet zeker bent van de condities in de ruimte waar de ijsmachine is geplaatst.
* Voorkom beschadiging van de voedingskabel en trek uitsluitend aan de stekker en niet aan de voedingskabel zelf als u de ijsmachine van de netvoeding wilt loskoppelen.
* [FM-1000, 600]

Wanneer de netvoedingskabel en/of stekker vervangen moet worden, mag dit alleen worden gedaan door een erkend onderhoudsmonteur.

[FM-750, 480, 300, 170]

Als de voedingskabel beschadigd is, moet deze worden vervangen door een vervangende kabel die verkrijgbaar is bij de onderdelen- en servicecentra van Hoshizaki.

* Raak de elektrische onderdelen of de schakelaars niet met vochtige handen aan.

* Dit apparaat is niet bedoeld om te worden gebruikt door personen (waaronder kinderen) met een verminderde lichamelijke, zintuiglijke of mentale capaciteit of een gebrek aan ervaring en kennis. Het kan echter wel worden gebruikt door kinderen vanaf 8 jaar en door personen met een verminderde lichamelijke, zintuiglijke of mentale capaciteit of een gebrek aan ervaring en kennis, mits zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of deze persoon hen instrueert hoe het apparaat te gebruiken.

* Kinderen mogen niet met het apparaat spelen.

* Reiniging en gebruikersonderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

* Probeer niet de ijsmachine aan te passen. Alleen bevoegd personeel mag het apparaat demonteren of repareren.

I. INSTALLATIE-INSTRUCTIES

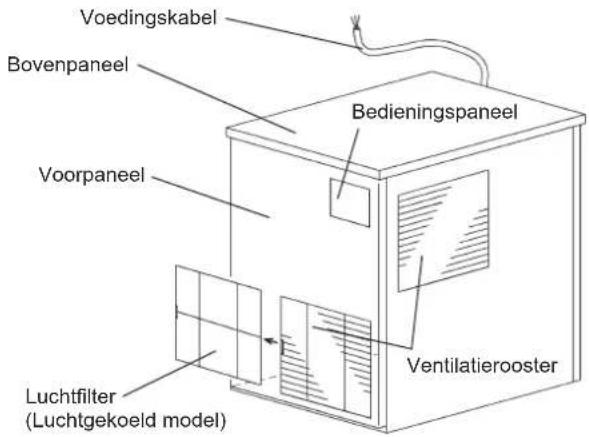

1. CONSTRUCTIE

Voedingskabel Bovenpaneel Bedieningspaneel Voorpaneel Luchtfilter (Luchtgekoeld model) Ventilatierooster

2. PLAATSING

⚠WAARSCHUWING

Deze ijsmachine is niet bestemd voor gebruik buitenshuis.

De ijsmachine mag niet naast een oven, grill of andere apparatuur die veel warmte afgeeft worden geplaatst.

Deze machine is niet geschikt om in een ruimte te worden geïnstalleerd die met een waterstraal wordt schoongespoten.

▲VOORZICHTIG

De ijsmachine moet waterpas op een stevige ondergrond worden geplaatst.

LET OP

Plaats geen andere apparaten of voorwerpen bovenop de ijsmachine of voor de ventilatieopening.

BELANGRIJK

De normale omgevingstemperatuur bij bedrijf moet tussen 5 °C en 40 °C liggen. Er mag uitsluitend koud water worden toegevoerd. Bediening van de ijsmachine gedurende langere perioden buiten dit normale temperatuurbereik kan de productiecapaciteit beïnvloeden.

Houd aan de bovenkant de vrije ruimte aan die hieronder staat vermeld. Dit zorgt voor een optimale luchtcirculatie en vergemakkelijkt onderhouds- en/of reparatiewerkzaamheden.

Bovenaanzicht (behalve FM-600AKE)
	Achterzijde	15 cm	Rechts
	Links	15 cm
	Voorzijde
Bovenaanzicht (uitsluitend FM-600AKE)
	Achterzijde	15 cm	Rechts
	Links	30 cm
	IJSMACHINE	30 cm
	Voorzijde
Zijaanzicht
	Voorzijde	60 cm	Bovenzijde
	IJSMACHINE	15 cm	Achterzijde

In sommige zeer vochtige omgevingen kan condensvorming optreden in de machine die vervolgens op de vloer druipt. Installeer de ijsmachine niet in een ruimte waar de vloer kan worden aangetast door water.

⚠WAARSCHUWING

DEZE MACHINE MOET WORDEN GEAARDDeze ijsmachine moet worden geaard volgens de geldende voorschriften.

Verwijder de stekker uit het stopcontact voordat u onderhouds-, reparatie- of reinigingswerkzaamheden gaat uitvoeren.

* Normaalgesproken dient men te beschikken over de juiste vergunningen en/of de hulp in te roepen van een erkend elektricien.

Alleen voor het Verenigd Koninkrijk en Ierland:

* De draden van de netvoeding hebben een kleurcode:

Groen/Geel = Aarde

Blauw = Neutraal

Bruin = Stroomvoerend

Als de gekleurde draden in de voedingskabel van deze machine zijn aangesloten op stekkerpolen met een afwijkende kleur, dient u het volgende te doen:

Sluit de groen/gele draad in de stekker aan op de groen/gele of groene stekkerpool of anders op de stekkerpool die is aangeduid met de letter E of het symbool 12 . Sluit de blauwe draad aan op de zwarte stekkerpool of op de stekkerpool die is aangeduid met de letter N. Sluit de bruine draad aan op de rode stekkerpool of op de stekkerpool die is aangeduid met de letter L.

* Als het stopcontact waarop u de ijsmachine wilt aansluiten niet geschikt is voor de stekker die aan de voedingskabel van de ijsmachine zit, dient de stekker te worden verwijderd (een gegoten stekker wordt afgesneden) en vervangen door een geschikte stekker.

De gegoten stekker die van de voedingskabel is afgesneden, moet worden weggegooid. Hij mag niet opnieuw worden gebruikt. Wanneer deze stekker elders in een stopcontact wordt gestoken, zorgt dit voor een groot risico van elektrische schokken.

* De gegoten stekker mag uitsluitend in combinatie met een zekeringhouder worden gebruikt.

Het referentienummer van de fabrikant is in de stekker ingeslagen. In geval u de zekeringhouder vervangt, dient een vervangend exemplaar van hetzelfde type te worden gebruikt.

Zekeringhouders zijn te verkrijgen via de onderdelen- en servicecentra van Hoshizaki.

Gebruik zekeringen van 13 A die zijn goedgekeurd volgens BS 1362.

4. AANSLUITING VAN WATERTOEVOER- EN WATERAFVOERLEIDINGEN

▲WAARSCHUWING

Mag alleen worden aangesloten op een drinkwaterleiding voor koud water.

* De aansluitingen aan de drinkwaterleiding moeten worden uitgevoerd in overeenstemming met de huidige vereisten van het land in de regelgeving met betrekking tot watertoevoer of -accessoires.
* Het water om ijs mee te maken moet drinkwater zijn. Waar vorming van ketelsteen kan optreden ten gevolge van de waterkwaliteit, installatie van een extern filter of zachtmaker wordt aanbevolen. Neem contact op met uw plaatselijke waterbehandelingsspecialist of Hoshizaki-servicebedrijf.
* In sommige gebieden kan een loodgietersvergunning of het inschakelen van een erkend loodgieter verplicht zijn.

II. BEDIENINGSINSTRUCTIES

AVOORZICHTIG

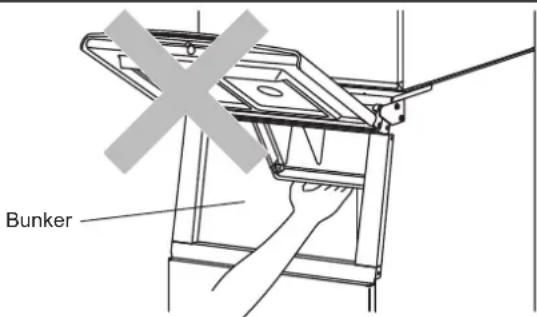

Stap niet in de bunker en steek niet uw handen in het machinegedeelte binnen in de bunker. Kinderen kunnen opgesloten raken of het mechanisme van de ijsmachine kan plotseling in beweging komen, waardoor letsel ontstaat.

Bunker

LET OP

Alle onderdelen zijn in de fabriek afgesteld. Onjuiste aanpassingen kunnen leiden tot storingen.

Om schade aan de compressor te voorkomen, dient u minstens 3 minuten te wachten met het opnieuw inschakelen van de ijsmachine nadat deze is uitgeschakeld.

AHYGIËNE

Deze ijsmachine is bestemd voor de productie van consumptieijs. Neem de volgende punten in acht om de ijsmachine schoon te houden:

* Was uw handen voordat u ijs uit het apparaat verwijdert. Gebruik de meegeleverde kunststof schep (toebehoren).
* De bunker is uitsluitend bestemd voor de opslag van ijs. Bewaar geen andere zaken in de bunker en gebruik geen elektrische apparaten in de bunker.
* Maak voor ingebruikname van de ijsmachine eerst de bunker schoon (zie "III. 1. REINIGEN").
* Houd de schep schoon. Gebruik voor het reinigen een neutraal reinigingsmiddel en spoel grondig na.
* Sluit de bunkerdeur onmiddellijk nadat u ijs heeft geschept om te voorkomen dat stof, vuil of insecten in de bunker terechtkomen.

1. OPSTARTEN

Gewoonlijk wordt de ijsmachine door de installateur in gebruik genomen, waarbij de automatische ijsproductie wordt gestart. Controleer het volgende om een continue werking te waarborgen:

* De waterkraan moet openstaan en
* De ijsmachine moet zijn aangesloten op de voeding.

Start de ijsproductie door de stand van de bedieningsschakelaar op het bedieningspaneel te controleren:

Stand "OFF" - zet de bedieningsschakelaar op "ON". Stand "ON" - druk op de knop Ice.

2. UITZETTEN

Druk op de knop Stop op het bedieningspaneel. De modi "STOP" en "DRAIN" gaan branden op het display. Vervolgens gaat alleen de modus "DRAIN" uit.

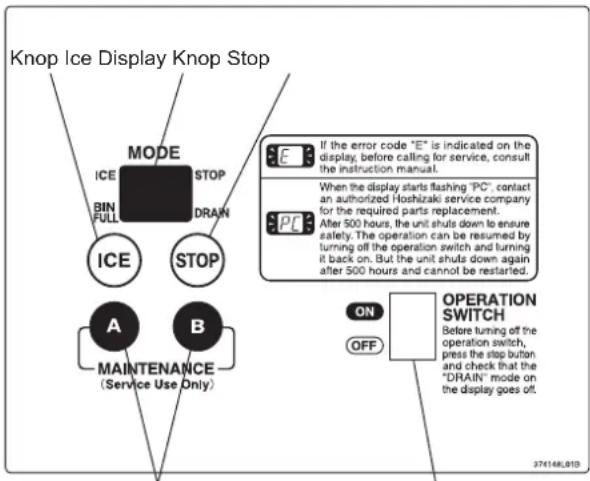

Bedieningspaneel

Knop Maintenance (uitsluitend bestemd voor service)
Bedieningsschakelaar

3. DE IJSMAKER GEREEDMAKEN VOOR LANGDURIGE OPSLAG

LET OP

Deze ijsmachine werkt niet bij temperaturen onder het vriespunt. Voorkom schade aan de watertoevoerleiding door het water uit het systeem af te tappen zodra de luchttemperatuur onder 0 °C daalt.

AHYGIËNE

Als de ijsmachine twee dagen of langer wordt uitgeschakeld, tapt u het water af uit de ijsmachine om verontreiniging in het watercircuit te voorkomen.

1) Volg de instructies in "2. UITZETTEN".
2) Sluit de afsluitklep van de watertoevoerleiding.
3) Open de afvoerklep.
4) Druk op de knop Ice op het bedieningspaneel om het watercircuit leeg te maken.
5) Druk als er geen water meer uit de afvoerklep komt op de knop Stop.
6) Zet de bedieningsschakelaar op "OFF" en verwijder de stekker uit het stopcontact.
7) Sluit de afvoerklep.
8) Verwijder alle ijs uit de bunker en maak de bunker schoon.

III. ONDERHOUD

1. REINIGEN

⚠WAARSCHUWING

Haal de stekker van de ijsmachine uit het stopcontact voordat u met schoonmaak- of onderhoudswerkzaamheden begint.

Deze machine mag niet worden gereinigd met behulp van een waterstraal of hogedrukreiniger.

⚠VOORZICHTIG

Bij gebruik van een neutraal schoonmaakmiddel of natriumhypochloriet leest u de meegeleverde instructies zorgvuldig door totdat u deze begrijpt om mogelijke gezondheidsproblemen te voorkomen.

LET OP

Het watersysteem van de ijsmachine moet minstens tweemaal per jaar worden gereinigd en gezuiverd door een professioneel onderhoudsmonteur. Daarnaast moet de condensor minstens eenmaal per jaar worden gecontroleerd en gereinigd.

Voorkom mogelijke schade door de kunststof onderdelen niet met water warmer dan 40 °C of in een afwasmachine te reinigen.

[a] Machine en buitenkant bunker

Reinig de buitenkant van de ijsmachine minstens eenmaal per week met een schone, zachte doek. Gebruik een vochtige doek met wat neutraal reinigingsmiddel voor het verwijderen van vet en vuil.

[b] Reiniging/ontsmetting van ijsschep en handgreep van ijsbunker (dagelijks)

1) Meng 1 liter water met 4 ml 5,25% natriumhypochlorietoplossing in een geschikte houder of gebruik een door Hoshizaki aanbevolen ontsmettingsmiddel.
2) Week de schep gedurende meer dan 3 minuten in de oplossing. Spoel het rooster zorgvuldig af met water en schud om overtollig water te verwijderen.
Opmerking: Door het gebruik van een doek kan de schep opnieuw vuil worden.
3) Gebruik een neutraal schoonmaakmiddel voor de handgreep van de ijsbunker. Spoel de onderdelen zorgvuldig af.
4) Dompel een schoonmaakdoek in de ontsmettingsoplossing en veeg de handgreep hiermee af. Gebruik schoon water om na te spoelen en droog de handgreep met een schone doek.

[c] Reiniging/ontsmetting van binnenzijde bunker (wekelijks)

1) Open de bunkerklep en verwijder al het ijs uit de bunker.

Opmerking: Hoshizaki raadt verscheidene soorten bunkers voor de ijsmachine aan. Deze variëren in grootte en ontwerp. De volgende instructies dienen daarom te worden beschouwd als globale richtlijnen.

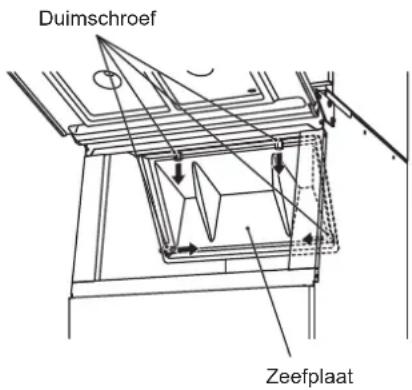

2) Verwijder de schroeven waarmee de zeefplaat is bevestigd.

3) Verwijder de zeefplaat uit de bunker.

4) Reinig de binnenzijde van de bunker en de zeefplaat met een neutraal, niet-schurend reinigingsmiddel. Spoel de onderdelen zorgvuldig af.

5) Meng 5 liter water met 18 ml 5,25% natriumhypochlorietoplossing in een geschikte houder of gebruik een door Hoshizaki aanbevolen ontsmettingsmiddel.

6) Dompel een schone spons of doek in de oplossing en veeg de binnenzijde van de bunker en de zeefplaat schoon.

7) Plaats de zeefplaat terug en draai de schroeven vast. Veeg de bunkerklep en de schroeven af met de reinigingsoplossing. Sluit de bunkerklep.

Duimschroef Zeeplaat

8) De resterende oplossing kan worden gebruikt voor het ontsmetten van gebruiksvoorwerpen.

Opmerking: Veeg of spoel voorwerpen niet af nadat u ze hebt ontsmet, maar laat ze drogen in de lucht.

[d] Bunkerklep

Maak de bunkerklep minimaal één keer per week schoon met een neutraal, niet-schurend reinigingsmiddel. Spoel de klep na het reinigen zorgvuldig na en ontsmet deze indien nodig.

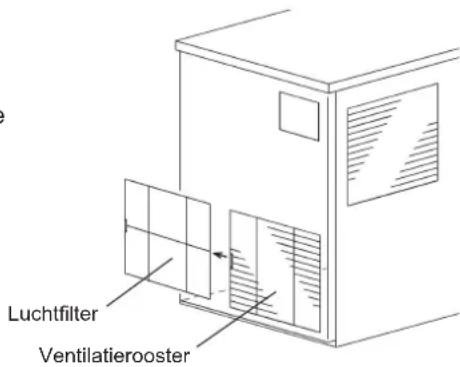

[e] Luchtfilter (luchtgekoelde modellen)

Kunststof luchtfilters halen vuil en stof uit de lucht en voorkomen dat de condensor verstopt raakt. Als de filters verstopt raken, gaat de ijsmachine minder goed werken. Het luchtfilter of de luchtfilters moeten minstens tweemaal per maand worden verwijderd en gereinigd:

1) Schuif het luchtfilter van het ventilatierooster.
2) Reinig het luchtfilter met behulp van een stofzuiger. Gebruik bij ernstige vervuiling warm water en een neutraal schoonmaakmiddel om het luchtfilter schoon te maken.
3) Spoel het luchtfilter schoon en droog het zorgvuldig af.

LET OP

Plaats het luchtfilter na reiniging terug in de oorspronkelijke positie.

Luchtfilter Ventilatierooster

2. INSPECTIE EN ONDERHOUD

LET OP

Voor optimale prestaties van de ijsmachine moeten de volgende onderdelen periodiek worden geïnspecteerd en onderhouden:

Perskop (bovenste lager)

Behuizing (onderste lager)

Deze onderdelen moeten twee jaar na installatie of na 10.000 bedrijfsuren (wat het eerst van toepassing is) worden geïnspecteerd. Vervolgens moet elk jaar een inspectie plaatsvinden. Deze onderdelen moeten worden vervangen wanneer ze zodanig zijn versleten dat ze niet meer voldoen aan de fabrieksaanbevelingen.

De gebruiksduur van deze onderdelen is echter afhankelijk van de waterkwaliteit en de omgeving. Frequentere inspecties en onderhoudsbeurten worden daarom aanbevolen wanneer sprake is van slechte of zeer slechte waterkwaliteit.

Neem contact op met uw plaatselijke Hoshizaki-serviceagent voor inspectie- en onderhoudsbeurten.

[b] Vervanging

De extrusiekop (bovenste lager) en de mechanische afdichting moeten vier jaar na installatie of na 20.000 bedrijfsuren (wat het eerst van toepassing is) worden vervangen, om het risico op ernstige ongelukken of storingen te voorkomen. Neem contact op met uw plaatselijke Hoshizaki-servicebedrijf voor vervanging.

Wanneer de totale bedrijfsduur 20.000 uur is, gaat "PC" knipperen op het display. Na 500 uur wordt de eenheid om veiligheidsredenen uitgeschakeld. Neem contact op met het plaatselijke Hoshizaki-servicebedrijf voor vervanging zodra het display gaat knipperen.

Wanneer de eenheid na 500 uur wordt uitgeschakeld, kan de werking worden hervat door de bedieningsschakelaar uit te schakelen en weer in te schakelen. Maar de eenheid wordt na 500 uur opnieuw uitgeschakeld. Om de werking te hervatten, moet u contact opnemen met uw plaatselijke Hoshizaki-servicebedrijf voor de vereiste vervanging.

De behuizing (onderste lager) moet mogelijk worden vervangen, afhankelijk van de waterkwaliteit en slijtageomstandigheden.

3. VOORDAT U BELT VOOR SERVICE

WAARSCHUWING

Beschadig het koelmiddelcircuit niet.

[a] Indicatie van foutcode

Als de foutcode "E" wordt aangegeven op het display, controleert u het volgende voordat u contact opneemt met de serviceorganisatie.

Code	Oplossing
E0	Mogelijke waterlekkages. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
E1	Lage ijsproductie. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
E2	Storing bij watertoevoercircuit. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
E3	Storing in aandrijfmotor. Zet de bedieningsschakelaar op OFF en vervolgens, na 10 minuten, weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
E4	Abnormaal hoge druk. Reinig luchtfilter. Controleer aan de hand van het installatievoorschrift of de ijsmachine correct is geïnstalleerd. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
E5	Storing in het elektrische circuit. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
E8	Compressor mogelijk oververhit. Controleer aan de hand van het installatievoorschrift of de ijsmachine correct is geïnstalleerd. Zet de bedieningsschakelaar op OFF en vervolgens, na 10 minuten, weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
EA	Storing in het elektrische circuit. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
Eb	Storing in het elektrische circuit. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
EC	Storing in het elektrische circuit. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
EE	Storing in aandrijfmotor. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
EF	Voedingsvoltage te laag. Controleer of het voltage zich in het vereiste bereik bevindt en of de ijsmachine niet één stopcontact moet delen met andere apparaten. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
EH	Storing in het elektrische circuit. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
EL	Bunkerschakelaar werkt niet. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
En	Storing in het elektrische circuit. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.
EU	Storing in de besturingsprintplaat. Zet de bedieningsschakelaar op OFF en vervolgens weer op ON. Als de foutcode opnieuw verschijnt, neemt u contact op met de serviceorganisatie.

[b] Geen indicatie foutcode

Als de ijsmachine niet goed of helemaal niet werkt en er wordt geen foutcode aangegeven op het display, controleert u het volgende voordat u contact opneemt met de serviceorganisatie:

* De machine heeft stroom.
* De watertoevoer is ingeschakeld.
* Het luchtfilter is schoon.

Neem voor nadere assistentie of advies contact op met uw plaatselijke Hoshizaki-serviceagent.

4. VERWIJDERING

Houd u aan de lokale voorschriften met betrekking tot de verwijdering van het apparaat en zijn koelmiddelgas. Verwijder voordat u het apparaat afvoert de klep, om te voorkomen dat kinderen beklemd kunnen raken.

Juiste verwijdering van dit product:

Deze markering geeft aan dat dit product binnen de EU niet samen met ander huishoudelijk afval mag worden afgevoerd. Teneinde mogelijke milieuschade of schade aan de menselijke gezondheid ten gevolge van ongecontroleerde afvoer van afvalstoffen te vermijden, dient u het apparaat op verantwoorde wijze te recyclen om het duurzame hergebruik van materialen mogelijk te maken. U kunt uw gebruikte apparaat terugsturen via de bestaande systemen voor retournering en inzameling, of u kunt contact opnemen met de detailhandelaar waar het product is aangeschaft. Zij kunnen dit product innemen voor milieuveilige recycling.

5. GARANTIE

Hoshizaki garandeert de oorspronkelijke eigenaar/gebruiker dat alle producten van het merk Hoshizaki vrij zijn van materiaal- en/of productiefouten voor de duur van de "garantieperiode". De garantie is twee jaar geldig gerekend vanaf de installatiedatum. De aansprakelijkheid van Hoshizaki in het kader van de garantie is beperkt en omvat geen routineonderhoud, reiniging, essentieel onderhoud en/of reparaties ten gevolge van onjuist gebruik en installaties die niet volgens de richtlijnen van Hoshizaki zijn uitgevoerd.

Reparaties in het kader van de garantie moeten worden uitgevoerd door een goedgekeurde Hoshizaki-dealer of serviceorganisatie met behulp van authentieke Hoshizaki-onderdelen.

Voor volledige informatie over uw garantie en over goedgekeurde servicebedrijven, raadpleegt u uw dealer/leverancier of de dichtstbijzijnde vestiging van Hoshizaki.

Europa, Midden-Oosten, Afrika

Hoshizaki UK - Verenigd Koninkrijk, Ierland

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Middle East - Midden-Oosten

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Deutschland - Duitsland, Zwitserland, Oostenrijk,

Polen, Tsjechië, Slowakije

TEL: [phone]

FAX: [phone]

Hoshizaki Benelux - Nederland, België, Luxemburg

TEL: [phone]

[e-mail]

Hoshizaki France - Frankrijk

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Italia - Italië

TEL: [phone]

TEL: [phone]

[e-mail]

Hoshizaki Iberia - Spanje, Portugal

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Europe B.V. - alle overige landen in Europa en

Afrika

TEL: [phone]

FAX: [phone]

[e-mail]

Azië, Oceanië

Hoshizaki Singapore

TEL: [phone]

FAX: [phone]

[e-mail] (Sales)

Model FM-1000AKE FM-1000AKE-N
Type Luchtgekoeld, schaafijs Luchtgekoeld, kleine ijsblokjes
Stroomvoorziening 1 fase 220 - 240 V 50 Hz 1 fase 220 - 240 V 50 Hz
Stroomverbruik 2490 W 2550 W
IJsproductie per 24 uur 1030 kg	(omgevingstemperatuur 10 °C, water 10 °C)	860 kg(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 762 mm (B) x 700 mm	(D) x 780 mm (H) 762 mm (B) x 700 mm (D) x	780 mm (H)
Koelmiddel R404A, 1,35 kg	(GWP: 3920, CO2: 5,292 t)	R404A, 1,35 kg(GWP: 3920, CO2: 5,292 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 146 kg (bruto: 156 kg)	Netto: 146 kg (bruto: 156 kg)
Omgevingstemperatuur	5 - 40 °C	5 - 40 °C
Watertemperatuur	5 - 35 °C	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Spanningsbereik	Nominale spanning ± 10%	Nominale spanning ± 10%

Model FM-750AKE	FM-750AKE-N
Type Luchtgekoeld, schaafijs Luchtgekoeld, kleine ijsblokjes
Stroomvoorziening 1 fase 220 - 240 V 50 Hz 1 fase 220 - 240 V 50 Hz
Stroomverbruik 1880 W 2010 W
IJsproductie per 24 uur 750 kg	(omgevingstemperatuur 10 °C, water 10 °C)	590 kg(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 762 mm (B) x 700 mm	(D) x 780 mm (H) 762 mm (B) x 700 mm (D) x	780 mm (H)
Koelmiddel R404A, 1,15 kg	(GWP: 3920, CO2: 4,508 t)	R404A, 1,15 kg(GWP: 3920, CO2: 4,508 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 133 kg (bruto: 143 kg)	Netto: 133 kg (bruto: 143 kg)
Omgevingstemperatuur	5 - 40 °C	5 - 40 °C
Watertemperatuur	5 - 35 °C	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Spanningsbereik	Nominale spanning ± 10%	Nominale spanning ± 10%

Model FM-600AKE	FM-600AKE-N
Type Luchtgekoeld, schaafijs Luchtgekoeld, kleine ijsblokjes
Stroomvoorziening	1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz	1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz
Stroomverbruik 1900 W / 2160 W	1950 W / 2220 W
IJsproductie per 24 uur	600 kg / 655 kg(omgevingstemperatuur 10 °C, water 10 °C)	530 kg / 575 kg(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 560 mm (B) x 700 mm	(D) x 780 mm (H) 560 mm (B) x 700 mm (D) x	780 mm (H)
Koelmiddel R404A, 1,3 kg	(GWP: 3920, CO2: 5,096 t)	R404A, 1,3 kg(GWP: 3920, CO2: 5,096 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 107 kg (bruto: 114 kg)	Netto: 107 kg (bruto: 114 kg)
Omgevingstemperatuur	5 - 40 °C	5 - 40 °C
Watertemperatuur	5 - 35 °C	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Spanningsbereik	Nominale spanning ± 10%	Nominale spanning ± 10%
Model FM-600AWKE FM-600AWKE-N
Type Watergekoeld, schaafijs Watergekoeld, kleine ijsblokjes
Stroomvoorziening 1 fase 220 - 240 V 50 Hz 1 fase 220 - 240 V 50 Hz
Stroomverbruik 1705 W 1760 W
IJsproductie per 24 uur	600 kg(omgevingstemperatuur 10 °C, water 10 °C)	490 kg(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 560 mm (B) x 700 mm	(D) x 780 mm (H) 560 mm (B) x 700 mm (D) x	780 mm (H)
Koelmiddel R404A, 0,7 kg	(GWP: 3920, CO2: 2,744 t)	R404A, 0,7 kg(GWP: 3920, CO2: 2,744 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 107 kg (bruto: 114 kg)	Netto: 107 kg (bruto: 114 kg)
Omgevingstemperatuur	5 - 40 °C	5 - 40 °C
Watertemperatuur	5 - 35 °C	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Spanningsbereik	Nominale spanning ± 10%	Nominale spanning ± 10%

Model FM-480AKE	FM-480AKE-N
Type	Luchtgekoeld, schaafijs	Luchtgekoeld, kleine ijsblokjes
Stroomvoorziening	1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz	1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz
Stroomverbruik 1650 W / 1590 W	1650 W / 1590 W
IJsproductie per 24 uur	500 kg(omgevingstemperatuur 10 °C, water 10 °C)	430 kg(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 560 mm (B) x 700 mm	(D) x 780 mm (H) 560 mm (B) x 700 mm (D) x	780 mm (H)
Koelmiddel R404A, 0,6 kg	(GWP: 3920, CO2: 2,352 t)	R404A, 0,6 kg(GWP: 3920, CO2: 2,352 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 95 kg (bruto: 102 kg)	Netto: 95 kg (bruto: 102 kg)
Omgevingstemperatuur	5 - 40 °C	5 - 40 °C
Watertemperatuur	5 - 35 °C	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Spanningsbereik	Nominale spanning ± 10%	Nominale spanning ± 10%

Model FM-480AWKE FM-480AWKE	E-N
Type	Watergekoeld, schaafijs Watergekoeld, kleine	ijsblokjes
Stroomvoorziening 1 fase 220 - 240	0 V 50 Hz 1 fase 220 - 240 V 50 Hz
Stroomverbruik 1385 W 1450 W
IJsproductie per 24 uur	420 kg(omgevingstemperatuur 10 °C, water 10 °C)	380 kg(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 560 mm (B) x 700 mm	(D) x 780 mm (H) 560 mm (B) x 700 mm (D) x	780 mm (H)
Koelmiddel R404A, 0,37 kg	(GWP: 3920, CO2: 1,450 t)	R404A, 0,37 kg(GWP: 3920, CO2: 1,450 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 95 kg (bruto: 102 kg)	Netto: 95 kg (bruto: 102 kg)
Omgevingstemperatuur	5 - 40 °C	5 - 40 °C
Watertemperatuur	5 - 35 °C	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Spanningsbereik	Nominale spanning ± 10%	Nominale spanning ± 10%
Model FM-300AKE FM-300AKE-N
Type Luchtgekoeld, schaafijs Luchtgekoeld, kleine ijsblokjes
Stroomvoorziening	1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz	1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz
Stroomverbruik 1000 W / 1180 W	1000 W / 1200 W
IJsproductie per 24 uur 320 kg / 340 kg(omgevingstemperatuur 10 °C, water 10 °C)		270 kg / 290 kg(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 560 mm (B) x 700 mm	(D) x 780 mm (H) 560 mm (B) x 700 mm (D) x	780 mm (H)
Koelmiddel R404A, 0,46 kg	(GWP: 3920, CO2: 1,803 t)	R404A, 0,46 kg(GWP: 3920, CO2: 1,803 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 80 kg (bruto: 87 kg)	Netto: 80 kg (bruto: 87 kg)
Omgevingstemperatuur	5 - 40 °C	5 - 40 °C
Watertemperatuur	5 - 35 °C	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Spanningsbereik	Nominale spanning ± 10%	Nominale spanning ± 10%
Model FM-170AKE FM-170AKE-N
Type Luchtgekoeld, schaafijs Luchtgekoeld, kleine ijsblokjes
Stroomvoorziening	1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz	1 fase 220 - 240 V 50 Hz / 220 - 2 30 V 60 Hz
Stroomverbruik 600 W / 675 W	620 W / 695 W
IJsproductie per 24 uur 170 kg / 180 kg(omgevingstemperatuur 10 °C, water 10 °C)		160 kg / 165 kg(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 560 mm (B) x 700 mm	(D) x 780 mm (H) 560 mm (B) x 700 mm (D) x	780 mm (H)
Koelmiddel R134a, 0,37 kg	(GWP: 1430, CO2: 0,529 t)	R134a, 0,37 kg(GWP: 1430, CO2: 0,529 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 68 kg (bruto: 75 kg)	Netto: 68 kg (bruto: 75 kg)
Omgevingstemperatuur	5 - 40 °C	5 - 40 °C
Watertemperatuur	5 - 35 °C	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 6 bar)
Spanningsbereik	Nominale spanning ± 10%	Nominale spanning ± 10%
Model FM-1000AKE-R452-SB FM-1000AKE-R452N-SB
Type Luchtgekoeld, schaafijs Luchtgekoeld, kleine ijsblokjes
Stroomvoorziening 1 fase 220 - 240 V 50 Hz	1 fase 220 - 240 V 50 Hz
Stroomverbruik 2490 W	2550 W
IJsproductie per 24 uur 1030 kg	(omgevingstemperatuur 10 °C, water 10 °C)	860 kg(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 762 mm (B) x 700 mm	(D) x 780 mm (H) 762 mm (B) x 700 mm (D) x	780 mm (H)
Koelmiddel R452A, 1,35 kg	(GWP: 2140, CO2: 2,889 t)	R452A, 1,35 kg(GWP: 2140, CO2: 2,889 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 146 kg (bruto: 156 kg)	Netto: 146 kg (bruto: 156 kg)
Omgevingstemperatuur	5 - 40 °C	5 - 40 °C
Watertemperatuur	5 - 35 °C	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 7 bar)
Spanningsbereik	Nominale spanning ± 10%	Nominale spanning ± 10%

Model FM-750AKE-R452-SB FM-750AKE-R452N-SB
Type Luchtgekoeld, schaafijs Luchtgekoeld, kleine ijsblokjes
Stroomvoorziening 1 fase 220 - 240 V 50 Hz 1 fase 220 - 240 V 50 Hz
Stroomverbruik 1880 W 2010 W
IJsproductie per 24 uur 750 kg	(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 762 mm (B) x 700 mm	(D) x 780 mm (H) 762 mm (B) x 700 mm (D) x 780 mm (H)
Koelmiddel R452A, 1,15 kg	(GWP: 2140, CO2: 2,461 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 133 kg (bruto: 143 kg)	Netto: 133 kg (bruto: 143 kg)
Omgevingstemperatuur	5 - 40 °C
Watertemperatuur	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)
Spanningsbereik	Nominale spanning ± 10%
Model FM-600AKE-R452-SB FM-600AKE-R452N-SB
Type Luchtgekoeld, schaafijs Luchtgekoeld, kleine ijsblokjes
Stroomvoorziening 1 fase 220 - 240 V 50 Hz 1 fase 220 - 240 V 50 Hz
Stroomverbruik 1900 W 1950 W
IJsproductie per 24 uur 600 kg	(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 560 mm (B) x 700 mm	(D) x 780 mm (H) 560 mm (B) x 700 mm (D) x 780 mm (H)
Koelmiddel R452A, 1,3 kg	(GWP: 2140, CO2: 2,782 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 107 kg (bruto:114 kg)	Netto: 107 kg (bruto:114 kg)
Omgevingstemperatuur	5 - 40 °C
Watertemperatuur	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)
Spanningsbereik	Nominale spanning ± 10%
Model FM-600AWKE-R452-SB	FM-600AWKE-R452N-SB
Type	Watergekoeld, schaafijs
Stroomvoorziening 1 fase 220 - 240 V 50 Hz 1 fase 220 - 240 V 50 Hz
Stroomverbruik 1705 W 1760 W
IJsproductie per 24 uur 570 kg	(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 560 mm (B) x 700 mm	(D) x 780 mm (H) 560 mm (B) x 700 mm (D) x 780 mm (H)
Koelmiddel R452A, 0,7 kg	(GWP: 2140, CO2: 1,498 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 107 kg (bruto: 114 kg)	Netto: 107 kg (bruto: 114 kg)
Omgevingstemperatuur	5 - 40 °C
Watertemperatuur	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)
Spanningsbereik	Nominale spanning ± 10%

Model FM-480AWKE-R452-SB FM	-480AWKE-R452N-SB
Type Watergekoeld, schaafijs Watergekoeld, kleine ijsblokjes
Stroomvoorziening 1 fase 220 - 240 V 50 Hz 1 fase 220 - 240 V 50 Hz
Stroomverbruik 1385 W 1450 W
IJsproductie per 24 uur 420 kg	(omgevingstemperatuur 10 °C, water 10 °C)	380 kg(omgevingstemperatuur 10 °C, water 10 °C)
Afmetingen 560 mm (B) x 700 mm	(D) x 780 mm (H) 560 mm (B) x 700 mm (D) x 780 mm (H)
Koelmiddel R452A, 0,37 kg	(GWP: 2140, CO2: 0,792 t)	R452A, 0,37 kg(GWP: 2140, CO2: 0,792 t)
Blaasmiddel voor isolatieschuim HFC-vrij HFC-vrij
Gewicht Netto: 95 kg (bruto: 102 kg)	Netto: 95 kg (bruto: 102 kg)
Omgevingstemperatuur	5 - 40 °C	5 - 40 °C
Watertemperatuur	5 - 35 °C	5 - 35 °C
Waterdruk	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Spanningsbereik	Nominale spanning ± 10%	Nominale spanning ± 10%

Opmerking: De bovenstaande specificaties gelden voor de representatieve modellen.

Dit product bevat een hermetisch afgesloten koelsysteem dat gefluorineerde broeikasgassen bevat.
