MANUAL DE USUARIO FM-170AKE-SB Hoshizaki

MANUAL DE INSTRUCCIONES

(instrucciones traducidas)

MANUALE D'ISTRUZIONI

(traduzione)

FOR END USER

POUR UTILISATEUR

FÜR DEN ENDKUNDEN

VOOR DE GEBRUIKER

PARA USUARIO

PER L'UTENTE FINALE

INFORMACIÓN IMPORTANTE DE SEGURIDAD 56

I. INSTRUCCIONES DE INSTALACIÓN 58

1. CONSTRUCCIÓN 58
2. UBICACIÓN....58
3. CONEXIONES ELÉCTRICAS....58
4. SUMINISTRO DE AGUA Y CONEXIONES DE DRENAJE....59

II. INSTRUCCIONES DE UTILIZACIÓN....59

1. PUESTA EN MARCHA....60
2. DESCONEXIÓN 60
3. PREPARACIÓN DE LA MÁQUINA DE HIELO PARA UN ALMACENAMIENTO PROLONGADO....60

III. MANTENIMIENTO 61

1. LIMPIEZA 61
2. REVISIÓN Y MANTENIMIENTO....62
3. ANTES DE LLAMAR AL SERVICIO TÉCNICO 63
4. ELIMINACIÓN 64
5. GARANTÍA 64

ESPECIFICACIONES....65

ITALIANO

INFORMAZIONI IMPORTANTI SULLA SICUREZZA....70

INFORMACIÓN IMPORTANTE DE SEGURIDAD

A lo largo de este manual aparecerán avisos para llamar su atención sobre situaciones que podrían tener como consecuencia la muerte, heridas graves o daños en la unidad.

▲ADVERTENCIA	Indica una situación peligrosa que, de no evitarse, podría tener como resultado la muerte o heridas graves.
▲ATENCIÓN	Indica una situación peligrosa que, de no evitarse, podría tener como resultado heridas leves o moderadas.
AVISO	Indica una situación peligrosa que, de no evitarse, podría tener como resultado daños en la unidad.
▲HIGIENE	Indica precauciones importantes para la higiene y la seguridad de la comida.
IMPORTANTE	Indica información importante acerca del uso y el cuidado de la unidad.

IMPORTANTE

Este folleto es una parte integral y esencial del producto y el usuario debe guardarlo en buenas condiciones.

Por favor, lea atentamente las indicaciones y observaciones de este folleto, que se proponen ofrecer al usuario toda la información esencial para el uso seguro y el mantenimiento del producto. Además, ofrece al usuario ÚNICAMENTE ASESORAMIENTO para realizar correctamente la instalación, el mantenimiento y las reparaciones de la máquina de hielo.

Por favor, guarde este folleto para cualquier futura consulta que sea necesaria.

▲ADVERTENCIA

Esta máquina de hielo comercial solo debe utilizarse para los fines para los que ha sido expresamente diseñada. Asimismo, deberá acoplarse a la cuba de almacenamiento que corresponda según las especificaciones de Hoshizaki.Cualquier otra utilización deberá considerarse inadecuada y, por lo tanto, potencialmente peligrosa. El fabricante no será responsable de ningún daño causado por un uso incorrecto, inadecuado o irracional.

La instalación y, si fuera necesario, la reubicación, deben ser realizadas únicamente por personal cualificado, de acuerdo con la normativa vigente y con las instrucciones del fabricante.

Mantenga los orificios de ventilación, de la carcasa de la máquina o de la estructura integrada, libres de cualquier obstrucción.

El uso de cualquier aparato eléctrico requiere tener presentes algunas normas fundamentales. En particular:

* Un alto grado de humedad incrementa el riesgo potencial de cortocircuitos y de descargas eléctricas. En caso de duda, desconecte la máquina de hielo.
* No dañe el cable de alimentación eléctrica ni tire de este para desconectar la máquina de hielo de la red eléctrica.
* [FM-1000, 600]

En caso de que sea necesario sustituir el cable de alimentación y el enchufe, dicha sustitución debe realizarla únicamente un técnico de mantenimiento cualificado.

[FM-750, 480, 300, 170]

Si se daña el cable de alimentación, deberá sustituirse por un cable de repuesto disponible en los centros de repuestos/servicio de Hoshizaki.

* No toque las partes eléctricas ni manipule los interruptores con las manos húmedas.
* Este aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia y conocimientos; no obstante, puede ser utilizado por niños de a partir de 8 años y por personas con las minusvalías antes especificadas siempre que se encuentren bajo la supervisión de una persona responsable de su seguridad.
* Los niños no deben jugar con el equipo.
* Los niños sin supervisión no deben realizar la limpieza ni el mantenimiento de usuario.
* No trate de modificar la máquina de hielo. El desmontaje o la reparación de la máquina solo debe ser realizado por personal cualificado.

I. INSTRUCCIONES DE INSTALACIÓN

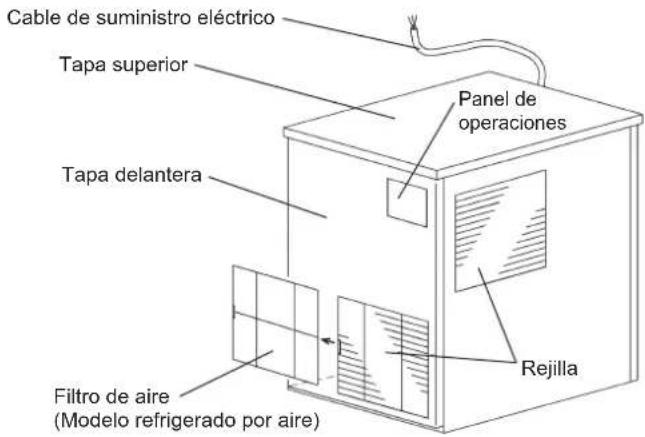

1. CONSTRUCCIÓN

Cable de suministro eléctrico Tapa superior Panel de operaciones Tapa delantera Filtro de aire (Modelo refrigerado por aire) Rejilla

2. UBICACIÓN

▲ADVERTENCIA

Esta máquina de hielo no está diseñada para uso en el exterior.

La máquina de hielo no debe colocarse cerca de hornos, parrillas u otras fuentes de calor.

Este aparato no es apropiado para su instalación en una zona en la que pueda haber un chorro de agua.

ATENCIÓN

La máquina de hielo debe ubicarse sobre una base firme y nivelada.

AVISO

No coloque nada encima de la máquina de hielo ni delante de la rejilla.

IMPORTANTE

La temperatura ambiente normal de funcionamiento deberá oscilar entre 5 °C y 40 °C. La conexión al suministro de agua es únicamente para agua fría. La utilización de la máquina de hielo fuera de estos márgenes de temperatura normal por periodos prolongados puede afectar su capacidad de producción.

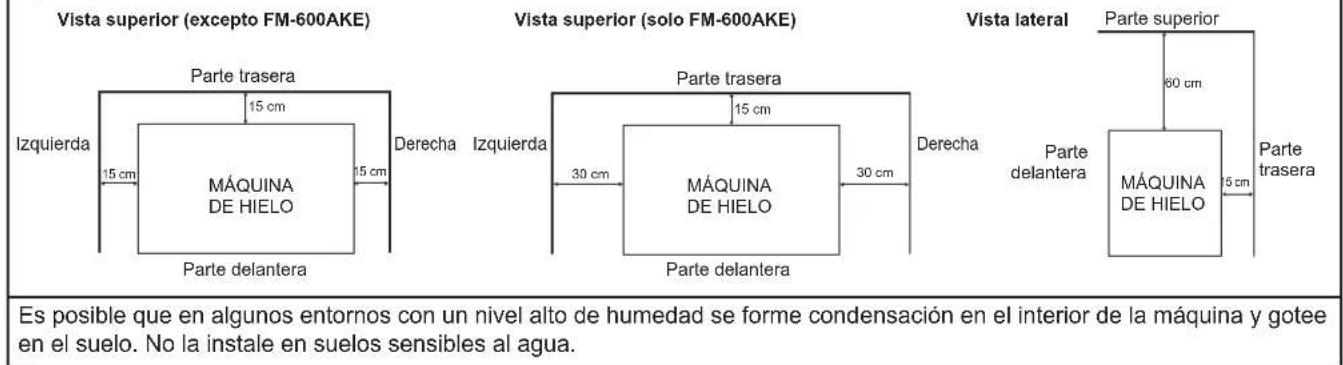

Deje el espacio especificado a continuación para permitir la circulación de aire y facilitar las eventuales operaciones de reparación o mantenimiento.

Vista superior (excepto FM-600AKE) Vista superior (solo FM-600AKE) Vista lateral Es posible que en algunos entornos con un nivel alto de humedad se forme condensación en el interior de la máquina y gotee en el suelo. No la instale en suelos sensibles al agua.

3. CONEXIONES ELÉCTRICAS

ADVERTENCIA

ESTA MÁQUINA DEBE CONECTARSE A TIERRAEsta máquina de hielo requiere una conexión a tierra conforme a la normativa eléctrica nacional y local.

Antes de realizar operaciones de mantenimiento, reparación o limpieza, desconecte la unidad de la red eléctrica.

* Normalmente son necesarios un permiso para obras eléctricas y los servicios de un electricista acreditado.

Únicamente en el Reino Unido y la República de Irlanda

* Los hilos del cable de red están coloreados de acuerdo con el código siguiente:

Verde y amarillo = Tierra

Azul = Neutro

Marrón = Activo

Es posible que los colores de los hilos del cable de red de este equipo no se correspondan con las marcas de color que identifican los terminales del enchufe que se utilice. En ese caso, proceda del modo siguiente:

El hilo verde y amarillo se debe conectar al terminal del enchufe marcado con la letra E o con el símbolo 12 , o de color verde o de color verde-amarillo. El hilo azul debe conectarse al terminal marcado con la letra N o de color negro. El hilo marrón debe conectarse al terminal marcado con la letra L o de color rojo.

* En caso de que las tomas de corriente del lugar donde se va a instalar no sean adecuadas para el enchufe que se suministra con el producto, debe sustituirse el enchufe (cortándolo si está moldeado) por uno adecuado.

Si la clavija no reutilizable se ha cortado del cable de alimentación, dicha clavija debe desecharse. No trate de reutilizarla. La introducción de esta clavija en cualquier toma de corriente representa un grave riesgo de descarga eléctrica.

* La clavija no reutilizable no debe utilizarse nunca sin una tapa de fusibles montada.

El recambio correcto de la tapa de fusibles desmontable se identifica por el número de referencia del fabricante grabado en la propia clavija.

Puede obtener tapas de fusibles de repuesto en los centros de repuestos/servicio de Hoshizaki.

Los fusibles deben ser de 13 A y estar homologados según BS 1362.

4. SUMINISTRO DE AGUA Y CONEXIONES DE DRENAJE

ADVERTENCIA

Conecte la máquina únicamente a un suministro de agua fría potable.

* La conexión a la red de suministro general de agua debe hacerse según la regulación vigente de cada país en materia de suministro de agua o racores.
* El agua de la máquina de hielo debe ser potable. En los casos en los que la acumulación de sarro se deba a la calidad del agua, se recomienda la instalación de un descalcificador o un filtro externo. Póngase en contacto con un profesional en el tratamiento de aguas local o con un agente de servicio de Hoshizaki.
* En algunas localidades pueden ser necesarios un permiso para obras de fontanería y los servicios de un fontanero acreditado.

II. INSTRUCCIONES DE UTILIZACIÓN

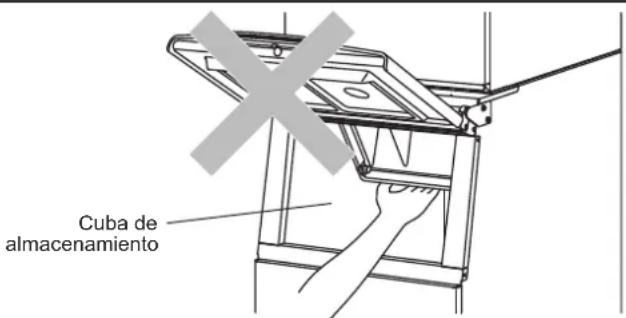

ATENCIÓN

No entre en la cuba de almacenamiento o ponga las manos en el compartimento interno. Los niños pueden quedar atrapados dentro o el mecanismo de la máquina de hielo podría moverse repentinamente, lo que puede provocar heridas.

Cuba de almacenamiento

AVISO

Todos los componentes están ajustados de fábrica. Un ajuste incorrecto puede provocar averías.

Si desconecta la unidad, espere al menos 3 minutos antes de ponerla de nuevo en marcha para evitar que el compresor se averíe.

HIGIENE

Esta máquina de hielo ha sido diseñada para producir hielo comestible. Para mantener la higiene de la máquina:

* Lávese las manos antes de extraer hielo. Utilice la pala de plástico que se suministra (accesorio).
* La cuba de almacenamiento solo puede utilizarse para el hielo. No almacene en la cuba ninguna otra cosa ni utilice otros aparatos eléctricos en ella.
* Limpie la cuba de almacenamiento antes de utilizarla (véase "III. 1. LIMPIEZA").
* Mantenga la pala limpia. Límpiela con un detergente neutro y aclárela bien.
* Cierre la puerta después de extraer hielo para evitar que entren suciedad, polvo o insectos en la cuba de almacenamiento.

1. PUESTA EN MARCHA

El instalador normalmente prepara la máquina de hielo para que arranque con el proceso automático de producción. Para garantizar el funcionamiento en régimen continuo, asegúrese de que:

* La llave de paso de agua está abierta y que
* La máquina de hielo está enchufada en la red de alimentación eléctrica.

Para iniciar el proceso de producción de hielo, compruebe la posición del interruptor de funcionamiento en el panel de operaciones:

Posición "OFF" (desactivado) - Sitúelo en la posición "ON" (activado). Posición "ON" (activado) - Pulse el botón Ice.

2. DESCONEXIÓN

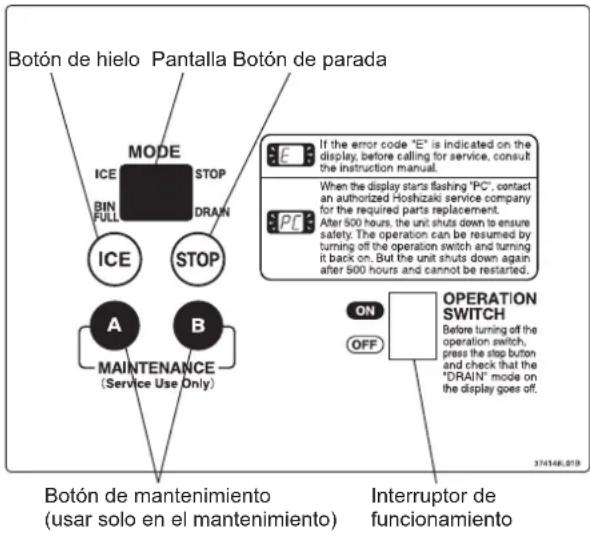

Pulse el botón Stop del panel de operaciones. Los modos "STOP" y "DRAIN" se iluminan en la pantalla. A continuación, solo se apaga el modo "DRAIN".

Panel de operaciones

3. PREPARACIÓN DE LA MÁQUINA DE HIELO PARA UN ALMACENAMIENTO PROLONGADO

AVISO

Esta máquina de hielo no funciona a temperaturas inferiores al punto de congelación del agua. Para prevenir averías en la tubería de suministro de agua, drene la máquina de hielo cuando la temperatura del aire sea inferior a cero.

HIGIENE

Si va a tener la máquina de hielo apagada durante dos o más días, drénela para evitar la contaminación del circuito de agua.

1) Siga las instrucciones de "2. DESCONEXIÓN".
2) Cierre la válvula de cierre de la tubería de suministro de agua.
3) Abra la válvula de drenaje.
4) Pulse el botón Ice del panel de operaciones para drenar el circuito del agua.
5) Si no sale más agua de la válvula de drenaje, pulse el botón Stop.
6) Lleve el interruptor de funcionamiento a la posición "OFF" y desconecte de la red eléctrica.
7) Cierre la válvula de drenaje.
8) Extraiga todo el hielo de la cuba de almacenamiento y límpiela.

III. MANTENIMIENTO

1. LIMPIEZA

▲ADVERTENCIA

Antes de realizar cualquier operación de limpieza o mantenimiento, desenchufe la máquina de hielo de la red eléctrica.

Esta máquina no debe limpiarse con un chorro de agua.

▲ATENCIÓN

Si va a utilizar un detergente neutro o hipoclorito sódico, lea bien y asegúrese de entender las instrucciones proporcionadas para evitar posibles problemas de salud.

AVISO

Solicite a personal capacitado de mantenimiento la limpieza y esterilización del sistema de agua de la máquina de hielo al menos dos veces al año y la revisión y limpieza del condensador al menos una vez al año.

Para prevenir posibles averías, no limpie las piezas de plástico con agua a más de 40 °C ni en un lavavajillas.

[a] Exterior de la máquina y de la cuba

Limpie el exterior al menos una vez por semana con un trapo limpio y suave. Utilice un trapo humedecido con un detergente neutro para eliminar la grasa o la suciedad.

[b] Limpieza/esterilización de la pala y el asa de la cuba de almacenamiento (cada día)

1) Mezcle 1 litro de agua con 4 mL de una solución de hipoclorito sódico al 5,25% en un recipiente adecuado, o bien utilice el esterilizador de agua recomendado por Hoshizaki siguiendo las instrucciones.
2) Sumerja la pala en la solución durante más de 3 minutos. Aclárela con abundante agua y sacúdala para eliminar el exceso de líquido.

Nota: El uso de un trapo para secarla podría contaminarla.

3) Utilice un detergente neutro para lavar el asa de la cuba de almacenamiento. Aclárelo con abundante agua.
4) Empape un trapo limpio con la solución esterilizante y limpie el tirador. Utilice agua potable y un trapo limpio para aclarar/ secar.

[c] Limpieza/esterilización del interior de la cuba de almacenamiento (cada semana)

1) Abra la puerta de la cuba de almacenamiento y extraiga todo el hielo.

Nota: Hoshizaki recomienda varios tipos de cubas de almacenamiento para la máquina de hielo que varían en tamaño y diseños. Por tanto, las siguientes instrucciones solo sirven como asesoramiento general.

2) Quite los tornillos de mariposa que fijan la compuerta.
3) Quite la compuerta de la cuba de almacenamiento.
4) Lave el revestimiento de la cuba y la compuerta con un detergente neutro no abrasivo. Aclárelo con abundante agua.
5) Mezcle 5 litros de agua con 18 mL de una solución de hipoclorito sódico al 5,25% en un recipiente adecuado, o bien utilice el esterilizador de agua recomendado por Hoshizaki siguiendo las instrucciones.
6) Empape una esponja o un trapo limpio con la solución y páselo por el revestimiento y la puerta de la cuba de almacenamiento.

Tornillo de apriete manual

7) Vuelva a montar la compuerta y los tornillos de mariposa. Limpie la superficie de la puerta de la cuba de almacenamiento y los tornillos de mariposa con la solución. Cierre la puerta de la cuba.
8) La solución restante puede utilizarse para esterilizar los utensilios.

Nota: No seque con un trapo ni aclare con agua después de la esterilización; deje que se seque al aire.

[d] Puerta de la cuba de almacenamiento

Limpie la puerta de la cuba de almacenamiento con un limpiador neutro no abrasivo al menos una vez por semana. Después de limpiarla, aclárela cuidadosamente y esterilícela si es necesario.

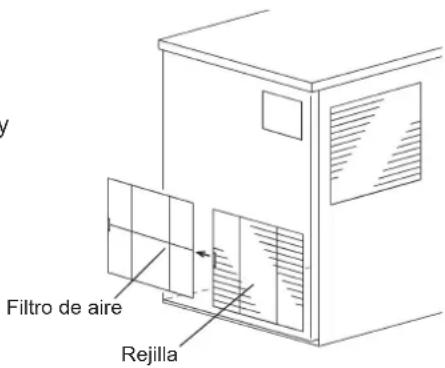

[e] Filtro de aire (solo los modelos refrigerados por aire)

Los filtros de aire con malla de plástico eliminan la suciedad o el polvo del aire y evitan que el condensador se obstruya. Si el filtro se obstruye, el rendimiento de la máquina de hielo se reduce. Desmonte y limpie los filtros de aire al menos dos veces al mes:

1) Deslice el filtro de aire para desmontarlo de la rejilla.
2) Limpie el filtro de aire con un aspirador. Cuando el filtro de aire esté muy obstruido, utilice agua tibia y un detergente neutro para lavarlo.
3) Aclare y seque el filtro de aire cuidadosamente.

AVISO

Tras la limpieza, asegúrese de volver a colocar el filtro de aire en su lugar.

Filtro de aire Rejilla

2. REVISIÓN Y MANTENIMIENTO

AVISO

Para conseguir un funcionamiento óptimo de la máquina de hielo, es necesario revisar y llevar a cabo labores de mantenimiento de forma periódica en las siguientes partes:

Cabezal de extrusión (cojinete superior)

Estas partes deben revisarse dos años después de su instalación, o bien tras 10.000 horas de funcionamiento, dependiendo de la situación que se dé primero. Después, deberá revisarse una vez al año. Es necesario cambiar estas piezas si el desgaste es mayor al recomendado de fábrica.

Sin embargo, la vida útil de la unidad dependerá de la calidad del agua y del entorno. Cuando las propiedades del agua sean malas o extremas, será recomendable revisar y llevar a cabo labores de mantenimiento con más frecuencia.

Consulte con el encargado de reparaciones local de Hoshizaki todo lo relacionado con los servicios de revisión y mantenimiento.

[b] Sustitución

El cabezal de extrusión (cojinete superior) y la junta mecánica deben sustituirse a los cuatro años de su instalación o después de 20 000 horas de funcionamiento, lo que ocurra primero, para evitar el riesgo de averías o accidentes graves. Para la sustitución, póngase en contacto con el servicio técnico de Hoshizaki de su zona.

Cuando el tiempo de funcionamiento total alcanza las 20 000 horas, en la pantalla parpadea "PC". A continuación, al cabo de 500 horas, la unidad se desactiva para garantizar la seguridad. Póngase en contacto con el servicio técnico de Hoshizaki de su zona para que realice la sustitución tan pronto como la pantalla empiece a parpadear.

Cuando la unidad se desactiva al cabo de 500 horas, la operación puede reanudarse desactivando el interruptor de funcionamiento y volviéndolo a activar. Pero la unidad volverá a desactivarse nuevamente al cabo de 500 horas. Para reanudar el funcionamiento, póngase en contacto con el servicio técnico de Hoshizaki para obtener el recambio necesario.

Es posible que deba sustituirse la carcasa (cojinete inferior), dependiendo de la calidad del agua y del desgaste.

3. ANTES DE LLAMAR AL SERVICIO TÉCNICO

▲ADVERTENCIA

No dañe el circuito del refrigerante.

[a] Indicación del código de error

Si en la pantalla se visualiza el código de error "E", antes de llamar al servicio técnico compruebe lo siguiente.

Código	Solución
E0	Posibilidad de fugas de agua. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
E1	Baja producción de hielo. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
E2	Fallo del circuito de suministro de agua. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
E3	Fallo del motor de engranajes. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado) al cabo de 10 minutos. Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
E4	Presión secundaria anormalmente alta. Limpie el filtro de aire. Compruebe que la máquina de hielo esté correctamente instalada de acuerdo con las indicaciones del manual de instalación. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
E5	Fallo en el circuito eléctrico. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
E8	El compresor podría estar recalentado. Compruebe que la máquina de hielo esté correctamente instalada de acuerdo con las indicaciones del manual de instalación. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado) al cabo de 10 minutos. Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
EA	Fallo en el circuito eléctrico. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
Eb	Fallo en el circuito eléctrico. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
EC	Fallo en el circuito eléctrico. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
EE	Fallo del motor de engranajes. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
EF	La tensión de alimentación es demasiado baja. Compruebe que el voltaje se encuentra en el intervalo requerido y que la máquina de hielo no comparte el enchufe con otros aparatos. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
EH	Fallo en el circuito eléctrico. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
EL	Fallo en el interruptor de control de la cuba. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
En	Fallo en el circuito eléctrico. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.
EU	Fallo de la placa controladora. Lleve el interruptor de funcionamiento a la posición OFF (desactivado) y luego a ON (activado). Si vuelve a aparecer el código de error, llame al servicio de reparaciones.

[b] Sin indicación de código de error

Si la máquina de hielo no funciona correctamente o no funciona en absoluto y en la pantalla no aparece el código de error, antes de llamar al servicio de reparaciones compruebe que:

* La unidad está conectada a la red eléctrica.
* El agua está conectada.
* El filtro de aire está limpio.

Para asistencia o asesoramiento adicionales, póngase en contacto con el agente de reparaciones local de Hoshizaki.

4. ELIMINACIÓN

Siga las normativas locales aplicables a la eliminación de este equipo y el gas refrigerante que contiene. Antes de desechar el equipo, quite la puerta para evitar que niños queden atrapados dentro jugando.

Eliminación correcta de este producto:

Estas marcas indican que está prohibido eliminar este producto junto con otros desechos de uso doméstico en todo el territorio de la UE. Para evitar el posible daño al medioambiente o a la salud pública, provocado por la eliminación no controlada de desechos, recíclelos de forma responsable para fomentar la reutilización sostenible de los recursos materiales. Para devolver el dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el punto de venta en el que adquirió el producto. El personal se encargará de que el producto se recicle respetando el medioambiente.

5. GARANTÍA

Hoshizaki garantiza al usuario/propietario que ninguno de los productos de su marca presentarán defectos de material o mano de obra durante la duración del “periodo de garantía”. La garantía será efectiva durante dos años a partir de la fecha de instalación.

La responsabilidad de Hoshizaki según los términos de esta garantía es limitada y excluirá el servicio de rutina, la limpieza, el mantenimiento esencial y/o las reparaciones ocasionadas por uso incorrecto y por instalaciones que no se ajusten a las instrucciones de Hoshizaki.

Las reparaciones cubiertas por la garantía deberán ser realizadas por un distribuidor o centro de servicio homologado de Hoshizaki empleando componentes originales de Hoshizaki.

Para más detalles sobre la garantía y los centros de servicio homologados, póngase en contacto con su distribuidor/proveedor, o con la oficina de Servicio Técnico de Hoshizaki más próxima.

Europa, Oriente Medio, África

Hoshizaki UK - Reino Unido, Irlanda

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Middle East - Oriente Medio

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Deutschland - Alemania, Suiza, Austria, Polonia, República Checa, Eslovaquia

TEL: [phone]

FAX: [phone]

Hoshizaki Benelux - Holanda, Bélgica, Luxemburgo

TEL: [phone]

[e-mail]

Hoshizaki France - Francia

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Italia - Italia

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Iberia - España, Portugal

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Europe B.V. - Resto de países de Europa y África

TEL: [phone]

FAX: [phone]

[e-mail]

Asia, Oceania

Hoshizaki Singapore

TEL: [phone]

FAX: [phone]

[e-mail] (Sales)

Modelo FM-1000AKE FM-1000AKE-N
Tipo Refrigerado por aire, hielo en escamas Refrigerado por aire, hielo en pepitas
Alimentación 1 fase 220 - 240 V	50 Hz 1 fase 220 - 240 V 50 Hz
Consumo eléctrico 2.490 W 2.550 W
Producción de hielo en 24 h	1.030 kg (ambiente 10 °C, agua 10 °C)	860 kg (ambiente 10 °C, agua 10 °C)
Dimensiones 762 mm (A) x 700 mm (F) x 780 mm (Alt.)	762 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R404A, 1,35 kg	(GWP: 3920, CO2: 5,292 t)	R404A, 1,35 kg(GWP: 3920, CO2: 5,292 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso Neto: 146 kg (total: 156 kg)	Neto: 146 kg (total: 156 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%

Modelo FM-750AKE	FM-750AKE-N
Tipo Refrigerado por aire, hielo en escamas Refrigerado por aire, hielo en pepitas
Alimentación 1 fase 220 - 240 V	50 Hz 1 fase 220 - 240 V 50 Hz
Consumo eléctrico 1.880 W 2.010 W
Producción de hielo en 24 h	750 kg (ambiente 10 °C, agua 10 °C)	590 kg (ambiente 10 °C, agua 10 °C)
Dimensiones 762 mm (A) x 700 mm (F) x 780 mm (Alt.)	762 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R404A, 1,15 kg	(GWP: 3920, CO2: 4,508 t)	R404A, 1,15 kg(GWP: 3920, CO2: 4,508 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso Neto: 133 kg (total: 143 kg)	Neto: 133 kg (total: 143 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%

Modelo FM-600AKE	FM-600AKE-N
Tipo Refrigerado por aire, hielo en escamas Refrigerado por aire, hielo en pepitas
Alimentación	1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz	1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz
Consumo eléctrico 1.900 W / 2.1	60 W	1.950 W / 2.2
Producción de hielo en 24 h	600 kg / 655 kg (ambiente 10 °C, agua 10 °C)	530 kg / 575 kg (ambiente 10 °C, agua 10 °C)
Dimensiones 560 mm (A) x 700 mm (F) x 780 mm (Alt.)	560 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R404A, 1,3 kg	(GWP: 3920, CO2: 5,096 t)	R404A, 1,3 kg(GWP: 3920, CO2: 5,096 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso	Neto: 107 kg (Total: 114 kg)	Neto: 107 kg (Total: 114 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%
Modelo FM-600AWKE FM-600AWKE-N
Tipo Refrigerado por agua, hielo	en escamas Refrigerado por agua, hielo en pepitas
Alimentación 1 fase 220 - 240 V	50 Hz 1 fase 220 - 240 V 50 Hz
Consumo eléctrico 1.705 W 1.760 W
Producción de hielo en 24 h	600 kg (ambiente 10 °C, agua 10 °C)	490 kg (ambiente 10 °C, agua 10 °C)
Dimensiones 560 mm (A) x 700 mm (F) x 780 mm (Alt.)	560 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R404A, 0,7 kg	(GWP: 3920, CO2: 2,744 t)	R404A, 0,7 kg(GWP: 3920, CO2: 2,744 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso	Neto: 107 kg (Total: 114 kg)	Neto: 107 kg (Total: 114 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%

Modelo FM-480AKE	FM-480AKE-N
Tipo Refrigerado por aire, hielo en escamas	Refrigerado por aire, hielo en pepitas
Alimentación	1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz	1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz
Consumo eléctrico 1.650 W / 1.590 W	1.650 W / 1.590 W
Producción de hielo en 24 h	500 kg (ambiente 10 °C, agua 10 °C)	430 kg (ambiente 10 °C, agua 10 °C)
Dimensiones 560 mm (A) x 700 mm (F) x 780 mm (Alt.)	560 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R404A, 0,6 kg	(GWP: 3920, CO2: 2,352 t)	R404A, 0,6 kg(GWP: 3920, CO2: 2,352 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso	Neto: 95 kg (Total: 102 kg)	Neto: 95 kg (Total: 102 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%

Modelo FM-480AWKE FM-480AWKE-N
Tipo Refrigerado por agua, hielo	en escamas Refrigerado por agua, hielo en pepitas
Alimentación 1 fase 220 - 240 V	50 Hz 1 fase 220 - 240 V 50 Hz
Consumo eléctrico 1.385 W 1.450 W
Producción de hielo en 24 h 420 kg(ambiente 10 °C, agua 10 °C)		380 kg(ambiente 10 °C, agua 10 °C)
Dimensiones 560 mm (A) x 700 mm (F) x 780 mm (Alt.) 560 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R404A, 0,37 kg	(GWP: 3920, CO2: 1,450 t)	R404A, 0,37 kg(GWP: 3920, CO2: 1,450 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso	Neto: 95 kg (Total: 102 kg)	Neto: 95 kg (Total: 102 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%
Modelo FM-300AKE FM-300AKE-N
Tipo Refrigerado por aire, hielo en escamas Refrigerado por aire, hielo en pepitas
Alimentación 1 fase 220 - 240 V	50 Hz / 220 - 230 V 60 Hz 1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz
Consumo eléctrico 1.000 W / 1.1	80 W 1.000 W / 1.200 W
Producción de hielo en 24 h 320	kg / 340 kg (ambiente 10 °C, agua 10 °C) 270 kg / 290 kg (ambiente 10 °C, agua 10 °C)
Dimensiones 560 mm (A) x 700	mm (F) x 780 mm (Alt.) 560 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R404A, 0,46 kg	(GWP: 3920, CO2: 1,803 t)	R404A, 0,46 kg(GWP: 3920, CO2: 1,803 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso	Neto: 80 kg (Total: 87 kg)	Neto: 80 kg (Total: 87 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%

Modelo FM-170AKE FM-170AFE-N
Tipo Refrigerado por aire, hielo en escamas Refrigerado por aire, hielo en pepitas
Alimentación 1 fase 220 - 240 V	50 Hz / 220 - 230 V 60 Hz 1 fase 220 - 240 V 50 Hz / 220 - 230 V 60 Hz
Consumo eléctrico 600 W / 675 W	620 W / 695 W
Producción de hielo en 24 h 170	kg / 180 kg (ambiente 10 °C, agua 10 °C) 160 kg / 165 kg (ambiente 10 °C, agua 10 °C)
Dimensiones 560 mm (A) x 700 mm (F) x 780 mm (Alt.) 560 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R134a, 0,37 kg	(GWP: 1430, CO2: 0,529 t)	R134a, 0,37 kg(GWP: 1430, CO2: 0,529 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso	Neto: 68 kg (Total: 75 kg)	Neto: 68 kg (Total: 75 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%

Modelo FM-1000AKE-R452-SB	FM-1000AKE-R452N-SB
Tipo Refrigerado por aire, hielo en escamas Refrigerado por aire, hielo en pepitas
Alimentación 1 fase 220 - 240 V	50 Hz	1 fase 220 - 240 V 50 Hz
Consumo eléctrico 2.490 W	2.550 W
Producción de hielo en 24 h 1.030 kg (ambiente 10 °C, agua 10 °C) 860 kg (ambiente 10 °C, agua 10 °C)
Dimensiones 762 mm (A) x 700 mm (F) x 780 mm (Alt.) 762 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R452A, 1,35 kg	(GWP: 2140, CO2: 2,889 t)	R452A, 1,35 kg(GWP: 2140, CO2: 2,889 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso	Neto: 146 kg (Total: 156 kg)	Neto: 146 kg (Total: 156 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%
Modelo FM-750AKE-R452-SB FM-750AKE-R452N-SB
Tipo Refrigerado por aire, hielo en escamas Refrigerado por aire, hielo en pepitas
Alimentación 1 fase 220 - 240 V	50 Hz 1 fase 220 - 240 V 50 Hz
Consumo eléctrico 1.880 W 2.010 W
Producción de hielo en 24 h	750 kg (ambiente 10 °C, agua 10 °C)	590 kg (ambiente 10 °C, agua 10 °C)
Dimensiones 762 mm (A) x 700 mm (F) x 780 mm (Alt.) 762 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R452A, 1,15 kg	(GWP: 2140, CO2: 2,461 t)	R452A, 1,15 kg(GWP: 2140, CO2: 2,461 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso Neto: 133 kg (Total: 143 kg)	Neto: 133 kg (Total: 143 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%

Modelo FM-600AKE-R452-SB FM-600AKE-R452N-SB
Tipo Refrigerado por aire, hielo en escamas Refrigerado por aire, hielo en pepitas
Alimentación 1 fase 220 - 240 V	50 Hz 1 fase 220 - 240 V 50 Hz
Consumo eléctrico 1.900 W 1.950 W
Producción de hielo en 24 h	600 kg (ambiente 10 °C, agua 10 °C)	530 kg (ambiente 10 °C, agua 10 °C)
Dimensiones 560 mm (A) x 700 mm (F) x 780 mm (Alt.)	560 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R452A, 1,3 kg	(GWP: 2140, CO2: 2,782 t)	R452A, 1,3 kg(GWP: 2140, CO2: 2,782 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso	Neto: 107 kg (Total: 114 kg)	Neto: 107 kg (Total: 114 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%

Nota: Las especificaciones anteriores son para los modelos representativos.

Modelo	FM-600AWKE-R452-SB	FM-600AWKE-R452N-SB
Tipo Refrigerado por agua, hielo	en escamas Refrigerado por agua, hielo	en pepitas
Alimentación 1 fase 220 - 240 V	50 Hz 1 fase 220 - 240 V	50 Hz
Consumo eléctrico 1.705 W 1.760 W
Producción de hielo en 24 h	570 kg (ambiente 10 °C, agua 10 °C)	490 kg (ambiente 10 °C, agua 10 °C)
Dimensiones 560 mm (A) x 700 mm (F) x 780 mm (Alt.)	560 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R452A, 0,7 kg	(GWP: 2140, CO2: 1,498 t)	R452A, 0,7 kg(GWP: 2140, CO2: 1,498 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso	Neto: 107 kg (Total: 114 kg)	Neto: 107 kg (Total: 114 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%
Modelo FM-480AWKE-R452-SB	FM-480AWKE-R452N-SB
Tipo Refrigerado por agua, hielo	en escamas Refrigerado por agua, hielo en pepitas
Alimentación 1 fase 220 - 240 V	50 Hz 1 fase 220 - 240 V 50 Hz
Consumo eléctrico 1.385 W 1.450 W
Producción de hielo en 24 h 420	kg(ambiente 10 °C, agua 10 °C)	380 kg(ambiente 10 °C, agua 10 °C)
Dimensiones 560 mm (A) x 700	mm (F) x 780 mm (Alt.) 560 mm (A) x 700 mm (F) x 780 mm (Alt.)
Refrigerante R452A, 0,37 kg	(GWP: 2140, CO2: 0,792 t)	R452A, 0,37 kg(GWP: 2140, CO2: 0,792 t)
Agente espumante para aislamiento	sin HFC sin HFC
Peso Neto: 95 kg (Total: 102 kg)	Neto: 95 kg (Total: 102 kg)
Temperatura ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 10%	Voltaje nominal ± 10%

Este producto incluye un sistema de refrigeración sellado herméticamente que contiene gases fluorados de efecto invernadero.

INFORMAZIONI IMPORTANTI SULLA SICUREZZA
