BEDIENUNGSANLEITUNG Predator 4 4-16x50 Steiner
Bedienungsanleitung Predator 4 2
User manual Predator 4.8

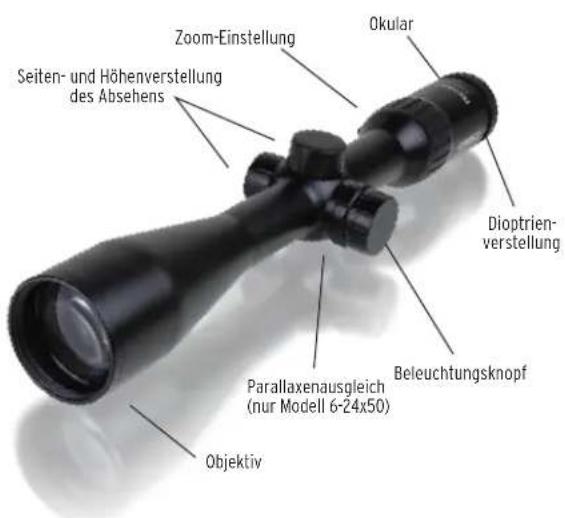

Die Evolution der erfolglichen Predator Zielfernrohr-Serie bietet ein groβeres Sehfeld, eine bessere Lichttransmission und eine optimierte Eloxierung. Mit bestechender optischer Qualität, zuverlässiger Mechanik und Herausragender Robustheit wird die um weitere Modelle erweiterte Predator 4 Zielfernrohr-Serie den vielfälligen Praxisanforderungen von Jägern in allen Jagdsituationen voll gerecht.
FOKUSSIERUNG UND EINSTELLUNG DER VERGROSSERUNG
Das Okular sollte so fokussiert sein, dass das Fadenkreuz scharf und schwarz erscheint. Die Einstellung erfolgt Schnell und einfach in zwei Schritten:
1 Richten Sie das Zielfernrohr auf eine helle Fläche (z. B. Wand) und sehen Sie durch das Zielfernrohr. Wenn das Fadenkreuz bereits scharf und schwarz erscheid, ist eine weitere Justierung nicht notwendig.
2 Falls dies nicht der Fall sein sollte, drehen Sie die Dioptrienverstellung bis das Fadenkreuz scharf und klar sightbar ist.
Bei Distanzen kürzer als 100 m empfehlen wir eine geringere Vergroßerung zu wahlen, um Probleme mit gleichzeitiger Fokussierung von Bild und Fadenkreuz zu vermeiden. Um den Vergroßerungsfaktor zu erhöhen, drehen Sie die Zoom-Einstellung nach links. Um die Vergroßerung zu verringn, drehen Sie sie nach rechts.
SEITEN- UND HÖHENVERSTELLUNG
Die Seiten- und Höhenverstellung zur prazischen Justierung des Absehens befindet sich unter den Schutzkappen. Die Absehenverstellungen sind so kalibriert, dass ein Klick einem Zentimeter auf 100 Meter entspricht (1 Klick = 1 cm/100 m). Die Seitenverstellung ist auf der rechten Seite des Zielfernrohres, die Höhenverstellung oben am Zielfernrohr platziert. Um den Zielpunkt im Absohen nach oben zu schiben, drehen Sie am
oberen Turm im Uhrzeigersinn, in Richtung UP".Wenn Sie den Zielpunkt nach unten verschiben wollen, dren Sie den Turm gegen den Uhrzeigersinn. Die seitliche Justierung des Zielpunkts erfolgt nach dem gleichen Prinzip. Die einzelnen Klicks sind hor- und fuhlbar.
Warning
Sehen Sie mit dem Zielfernrohr nimals in die Sonne oder eine andere helle Lichtquelle! Dies führt zur Schädigung ihrer Augen!
BELEUCHTUNGSTEUERUNG
Die Predator 4 Zielfernrohre verfügen über einen fein einstellbaren roten Leuchtpunkt. Vom Ausgangspunkt (s. Abbildung) stehen Ohnen 6 Nachstufen zur Verfügung, Drehrichtung: Im Uhrzeigersinn. Für den Einsatz am Tag kann zwischen 5 Stufen - mit einem extrem hellen Leuchtpunkt - gewählt werden, Drehrichtung: Gegen den Uhrzeigersinn. Die Endposition „Aus" sowie die Zwischenstufen „Tag" und „Nacht" verbrauchen keinen Strom.
Die Absehenbeleuchtung wird von einer 3 Volt Batterie CR 2032 betrieben. Sie befindet sich im Beleuchtungsknopf und ist durch Abschrauben des Deckels erreichbar. Um eine neue Batterie einzusetzen, schrauben Sie das Batteriefach auf der
linken Seite auf. Drucken Sie die Batterie an einer Stelle, um sie anzuheiten und zu entnahmen. Setzen Sie eine neue Batterie mit flacher Seite (+) nach oben ein. Falls Sie das Zielfernrohr länger nicht benutzen, ist ein Entfernen der Batterie empfehlenswert.
PARALLAXENEINSTELLUNG
Das Predator 4 6-24x56 hat einen Parallaxausgleich von 50m bis unendlich. Die übrigen Modelle der Predator 4 Serie sind parallaxfrei auf 100m justiert. Die Parallax beschreibenit die sightbare Bewegung des Fadenkreuzes in Relation zum Ziel, wenn das Auge nicht direkt durch die Mittelachse des Zielfern
rohresblick. Die Parallaxist nur bei Zielfernrohren mit hoher Vergroßerungnotwendig.Um die Parallaxauszugleichen,stellen Sieden Einstellung auf der linken Seite des Zielfernrohresauf die geschätzte Zielentfernung.FallsSie die Entfernung nicht kennen, drehen
Sie so lange am Einstellung, bis das Ziel scharf fokussiert ist. Das Zielfernrohr ist parallaxfrei eingestellt, wenn Sie Ihr Auge seitlich oder auf- und abwarts bewegen, ohne dass sich das Absehen in Relation zum Ziel zu bewegen scheint.
Anmerkung
Bitte informieren Sie sich über die übrlichen Vorschriften zur Entsorgung von elektronischen Produkten. Werfen Sie Batterieniemals in den Hausmüll.
MONTAGE DES ZIELFERNROHRES
Die Montage erfolgt mit 30 mm Ringen. STEINER empfehl't die Verwendung hochwertiger Montagen sowie die Beauftragung eines qualifizierten Buchsenmachers, um eine korrekte Montage sicherzustellen. Das maximale Anzugs-Drehmoment für die Montageringe liegt bei 2 Nm. Damit die Sichtbarkeit des kompletten Sehfelds und maximale Prazision gewährleistet werden können, sollte der korrekte Augenabstand eingehalten werden.
Vorsicht: Bei der Montage darauf auf achten, dass die Montageringe nicht in den Radian (Objektiv, Okular, Kugel) liegen. Sonst konnten technische Schäden entstehen.
REINIGUNG UND PFLEGE
Ihr Predator 4 ist druckwasserdicht und, dank der Stickstoff-Füllung, beschlagfrei. Für den Fall, dass die Linsen Staub, Schmutz oder Schlamm ausgesetzt wurden, befolgen Sieitte folgende Schritte:
Grober Schmutz muss zunachst von der Linse entfernrt werden, um eine Schädigung der Linsenbeschichtung zu vermeiden. Benutzen Sie einen weichen Pinsel, um Ablagerungen/Schmutz vorsichtig wegzubürsten und halten Sie das Zielfernrohr damit so, dass die Teilchen herabfallen konnen. Blasen Sie gleichzeitig die Schmutzpartikel von der Linse. Bei extrem starken Verschmuzungen, wie getrocknetem Schlamm, konnen Sie die Linse mit klarem Wasser oder einem Linsenreinigungsmittel besprühen, um die Verschmutzung zu ent fernen. Wenn Sie Ihr STEINER-Zielfernrohr regelmäßiger reinigen und pflegen wird es ihren jahrelang zuverlässige Dienste leisten. Alle beweglichen Teile sind dauerhaft geschmiert. Nur die Oberfläche des Zielfernrohres und die Außenseiten der Linsen müssen gelegentlich gereinigt werden. Zerlegen Sie niemals Ihr Zielfernrohr, dadurch wurde die Garantie er löschen. Objektivschutzkappen sowie Okularschutzkappen sind im Lieferumfang enthalten. Zusätzliches Zubehor wie Flip Up Cover und Ballistic Caps konnen über unseren Webshop www.steiner.de bestellt werden.
GARANTIE
Mit dem Kauf eines STEINER-Zielfernrohres setzen Sie Ihr Ver-tauen in die Prazision, Robustheit und Qualität unserer Produkte. Wir danken es Ihnen mit einer zehnjährigen Garantie ab Kaufdatum. Ausgenommen sind Verschleiße wie Batterien oder Gummierungen. Für die Elektronik ist die Garantie auf 2 Jahre beschränkt.
Bitte bewahren Sie ihren Kaufbeleg für den Garantiefall sorgfältig auf. Falls Probleme mit ihrer Zielfernrohr auftreten sollenen,bringen Sie esitte zu ihrer Handler, der es zur Reparatur an STEINER einsendet.
Bitte besuchen Sie unsere Website www.steiner.de um weitere Informationen zu erhalten.
TECHNISCHE DATEN
| 2,5-10x42 4-16x50 6-24x50 | |||
| Artikelnummer 877 | 0990404 877299 | 0404 877399040 | 4 |
| Objektivrohr-durchmesser | 42 mm 50 mm | 50 mm | |
| Vergroßerungmin. / max. | 2,5x / 10x 4x / | 16x 6x / 24x | |
| Gewicht 604 g 672 | g 668 g | ||
| Länge 340 mm 375 | mm 375 mm | ||
| Funktionsbereich | -25 °C bis +63 °C | -25 °C bis +63 °C | -25 °C bis +63 °C |
| Austrittspupille | 8,7 - 4,2 mm | 9,2 - 3,0 mm | 8,2 - 2,0 mm |
| Sehfeld auf 100 m | ≥ 16 - 4,0 m | ≥ 10 - 2,5 m | ≥ 6,7 - 1,7 m |
| Augenabstand 90 mm 90 mm 90 mm | |||
| Dioptrien-ausgleich | -3 bis +2 -3 bis | +2 -3 bis +2 | |
| Parallaxfrei | 100 m fix | 20 ybis unendlich | 20 ybis unendlich |
| Absehen E3 | E3 | E3 | |
| Absehenlage | 2. Bildebene | 2. Bildebene | 2. Bildebene |
| Absehen-Verstel-lung pro Klick auf100 m | CCW / 1/4 MOA | CCW / 1/4 MOA | CCW / 1/4 MOA |
| Max. Stellweg auf100 m Höhe / Seite | 145cm / 145cm | 72 cm / 72 cm | 72 cm / 72 cm |
| Rohrkörper (Ø) | 30 mm 30 mm | 30 mm | |
| Okular-durchmesser | 40 mm 40 mm | 40 mm | |
| Absehen-beleuchtung | II-stufig(5xTag, 6xNachte)mit AUS-Positionzwischen den Stufen | II-stufig(5xTag, 6xNachte)mit AUS-Positionzwischen den Stufen | II-stufig(5xTag, 6xNachte)mit AUS-Positionzwischen den Stufen |
| High-Per-formance-Optik | High-Contrast | High-Contrast | High-Contrast |
| Druckwasserdicht | bis I Meter bis I Meter | bis I Meter | |
| STEINER Stick-stoff-Füllung | Ja | Ja | Ja |
| Zubeñor | Objektiv- und Okularschutz-kappen | Objektiv- und Okularschutz-kappen | Objektiv- und Okularschutz-kappen |
| Garantie | 10 Jahre * | 10 Jahre * | 10 Jahre * |
2 Jahre auf elektronische Teile

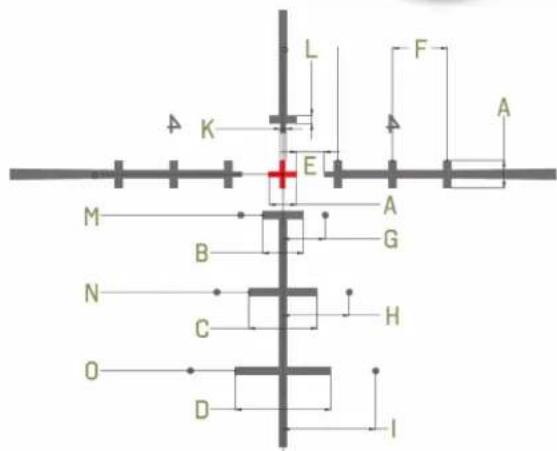

Abdeckmaße Absehen E3
beleuchtet
| 2.5-10x42 4-16x50 6-24x50 | |||
| 10x | 16x | 24x | |
| A | 1,00 | 1,00 | 1,00 |
| B | 1,50 1,50 | 50 | |
| C | 2,50 | 2,50 | 2,50 |
| D | 3,50 | 3,50 | 3,50 |
| E | 1,00 | 0,50 0,50 | |
| F | 2,00 2,00 | 2,00 | |
| G | 1,54 1,54 | 54 | |
| H | 2,42 | 2,42 | 2,42 |
| I | 3,38 | 3,38 | 3,38 |
| K | 0,20 | 0,12 | 0,08 |
| L | 0,3 | 0,19 | 0,12 |
| M | 1,49 1,49 | 1,49 | |
| N | 4,31 | 4,31 | 4,31 |
| O | 7,18 | 7,18 | 7,18 |
Abdeckmaße in MOA auf 100 m bei max. Vergroßerung.
