Predator 4 4-16x50 - Lunette de visée Steiner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lunette de visée
Marque	Steiner
Modèle	Predator 4 4-16x50
Grossissement	4x à 16x
Diamètre de l'objectif	50 mm
Diamètre du tube	30 mm
Poids	672 g
Longueur	375 mm
Pupille de sortie	9,2 à 3,0 mm
Champ de vision à 100 m	≥ 10 à 2,5 m
Distance interpupillaire	90 mm
Compensation dioptrique	-3 à +2 dpt
Réglage du réticule par clic à 100 m	1/4 MOA (1 cm/100 m)
Course maximale de réglage en élévation / dérive à 100 m	72 cm / 72 cm
Réticule	E3 éclairé (11 niveaux : 5 jour, 6 nuit)
Alimentation	Pile CR 2032 3V
Étanchéité	Étanche à l'eau sous pression jusqu'à 1 mètre
Remplissage à l'azote	Oui (antibuée)
Température de fonctionnement	-25 °C à +63 °C
Accessoires inclus	Capuchons de protection de lentille et d'oculaire
Garantie	10 ans (2 ans sur les pièces électroniques)
Entretien	Nettoyage des lentilles avec pinceau doux et soufflage ; ne jamais démonter
Sécurité	Ne jamais regarder directement le soleil ou les sources lumineuses vives
Montage	Anneaux 30 mm, couple max 2 Nm, confier à un armurier qualifié

FOIRE AUX QUESTIONS - Predator 4 4-16x50 Steiner

Comment régler la mise au point et le grossissement ?

Dirigez la lunette vers une surface claire et regardez à travers. Si le réticule n'est pas net, tournez la bague dioptrique jusqu'à ce qu'il soit net et noir. Pour le grossissement, tournez la bague de zoom vers la gauche pour augmenter, vers la droite pour diminuer. Pour les distances inférieures à 100 m, utilisez un grossissement plus faible.

Comment régler la dérive et l'élévation ?

Retirez les capuchons de protection. Le réglage en dérive est sur le côté droit, l'élévation sur le dessus. Un clic correspond à 1 cm à 100 m. Tournez la tourelle supérieure dans le sens horaire (vers 'UP') pour déplacer le point de visée vers le haut, antihoraire vers le bas. Les clics sont auditifs et tactiles.

Comment allumer et régler l'éclairage du réticule ?

Le bouton d'éclairage offre 11 niveaux : 5 niveaux jour (rotation antihoraire, très lumineux) et 6 niveaux nuit (rotation horaire). La position 'Arrêt' se trouve entre les deux. Aucun courant n'est consommé en position arrêt ou entre les niveaux.

Comment changer la pile de l'éclairage ?

Dévisser le compartiment à pile situé sur le côté gauche du bouton d'éclairage. Retirez l'ancienne pile en appuyant dessus. Insérez une nouvelle pile CR 2032 (3V) avec le côté plat (+) vers le haut. Revissez le compartiment. Retirez la pile si la lunette n'est pas utilisée longtemps.

Comment régler la parallaxe ?

Ce modèle (4-16x50) est réglé sans parallaxe à 100 m. Pour les modèles à fort grossissement, tournez l'anneau de réglage sur le côté gauche à la distance estimée de la cible jusqu'à ce que l'image soit nette. La parallaxe est absente si le réticule ne bouge pas par rapport à la cible lorsque vous bougez l'œil.

Comment monter la lunette sur mon arme ?

Utilisez des anneaux de montage de 30 mm de haute qualité. STEINER recommande de faire appel à un armurier qualifié. Le couple de serrage maximal est de 2 Nm. Assurez-vous que les anneaux ne se trouvent pas dans les zones de l'objectif, oculaire ou sphère pour éviter des dommages.

Comment nettoyer les lentilles ?

Enlevez d'abord les grosses saletés avec un pinceau doux. Soufflez sur la lentille pour déplacer les particules. Pour les saletés tenaces, vaporisez de l'eau propre ou un nettoyant pour lentilles. Ne frottez pas à sec pour ne pas rayer le revêtement. Ne démontez jamais la lunette.

Quelle est la garantie de cette lunette ?

La lunette bénéficie d'une garantie de 10 ans à compter de la date d'achat, avec une limitation à 2 ans pour les pièces électroniques (ex. piles). La garantie ne couvre pas les pièces d'usure comme les piles ou les garnitures en caoutchouc. Conservez votre preuve d'achat.

Quel type de réticule est utilisé ?

Le réticule est de type E3 situé dans le plan du second foyer (2e plan image). Il est éclairé avec 11 niveaux de luminosité (5 jour, 6 nuit) et une position arrêt. Les dimensions de couverture sont indiquées dans la notice pour le grossissement maximal.

Que faire en cas de problème avec la lunette ?

Ne démontez pas la lunette vous-même (cela annule la garantie). Rapportez-la à votre revendeur qui l'enverra à Steiner pour réparation. Consultez le site www.steiner.de pour plus d'informations ou pour acheter des accessoires comme les Flip Up Cover ou Ballistic Caps.

MODE D'EMPLOI Predator 4 4-16x50 Steiner

Manuel d'utilisation

Manuel d'utilisation Predator 4 20

Manuel d'utilisation Predator 4 20

Manuel d'utilisation Predator 4 26

Manuel d'utilisation Predator 4 20

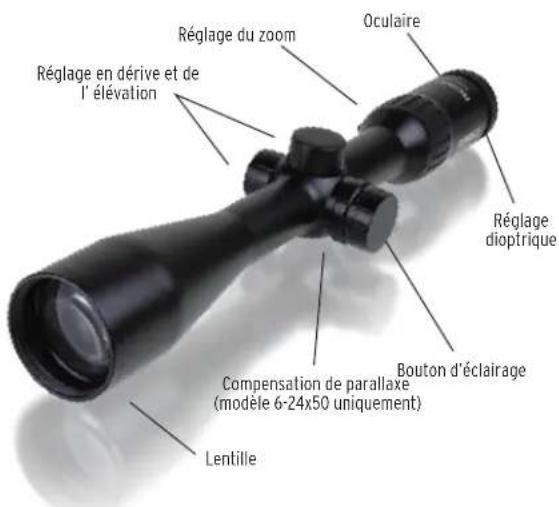

Le perfectionnement de la série de lunettes de visée Predator à succès offre un champ de vision plus large, une(Meilleure transmission lumineuse et une anodisation optimise. Avec sa qualite optique impressionnante, sa mecanique fiable et sa robustesse exceptionnelle, la série de lunettes de visee Predator 4, complete par de nouveaux modeles, repond pleinement aux diverses exigences pratiques des chasseurs dans toutes les situations de chasse.

LA MISE AU POINT ET LE RÉGLAGE DU GROSSISSEMENT

L'oculaire devrait etre mis au point de telle sorte que le réticule apparait net et noir. Le réglage en deux étapes est rapide et facile:

1 Dirigerlalunettedeviseeversunesurfaceclaire(pareexample, un mur) et regarder a travers la lunette de visee. Lorsque le reticule apparait net et noir, aucun autre réglage n'est nécessaire.
2 Si cen'est pas le cas, tournier le réglage dioptrique jusqu'à ce que le réticule soit net et bien visible.

Pour les distances inférieures à 100 m, nous recommendons de désirir un grossissement plus faible afin d'éviter les problèmes de mise au point simultanée de l'image et du réticule. Pour augmenter le facteur d'agrandissement, tournier le réglage du zoom vers la gauche. Pour diminuer le grossissement, tournier vers la droite.

RéGLAGE EN DÉRIVE ET DE L'ÉLEVATION

Le réglage en dérive et de l'élevation destiné à l'ajustement précis du réticule est situé sous les capuchons de protection. Les réglages du réticule sont calibrés de telle sorte qu'un clic correspond à un centimètre sur 100 mètes (1 clic = 1 cm/100 m). Le réglage en dérive est place sur le côte droit de la lunette de visée, le réglage de l'élevation sur le dessus de la lunette de visée. Pour déplacer le point de visée vers le haut dans le réticule, tourner la tourelle supérieure dans le sens des aiguilles d'une montre, en direction de « UP ». Pour dépla

cer le point cible vers le bas, tournier la tourrelle dans les sens inverse des aiguilles d'une montre. Le réglage en dérive du point de visée s'effectue selon le même principe. Les différents clicks peuvent être entendus et dessentis.

Avertissement

Ne jamais regarder directement le soleil ou les sources lumi neuses vives par la lunette de visée! Risque de dommages aux yeux!

COMMANDE DE L'ÉCLAIRAGE

Les lunettes de visée Predator 4 sont dotées d'un point lumineux rouge finement régliable. À partir du point de départ (voir illustration), 6 niveaux nocturnes sont disponibles, sens de rotation: dans le sens des aiguilles d'une montre. Pour uneutilisation de jour, il y a un besoin de 5 niveaux, avec un point

lumineux extrémement brillant, sens de rotation : dans le sens inverse des aiguilles d'une montre. La position finale « Arrêt » , ainsi que les niveaux intermédiaires « Jour » et « Nuit » ne consomment pas de courant. L'éclairage du réticule est alimenté par une batte

rie CR 2032 de 3 volts. Elle est agencée dans le bouton d'éclairage et est accessible par dévissage du couvercle. Pour insérer une nouvelle batterie, dévisser le compartment à batterie du côte gauche. Presser la batterie pour la soulever et l'enlever. Insérer une nouvelle batterie avec son côte plat (+) vers le haut. Lorsque la lunette de visée n'est pas utilisée pendant une longue période, il est recommendé de retarder la batterie.

RéGLAGE DE LA PARALLAXE

La lunette de visée Predator 4 6-24x56 compte une compensation de parallaxe de 50m à l'infini. Les autres modeles de la série Predator 4 sont reglés à 100m sans parallaxe. La parallaxe est l'effet du mouvement visible du réticule par rapport à la cible lorsque l'oeil n'est pas directement aligné avec l'axe median de

la lunette. La parallax n'est nécessaire qu'en cas de lunettes de visée à fort grossissement. Pour compenser la parallax, régler l'anneau de réglage sur le côte gauche de la lunette de visée sur la distance cible estimée. Si la distance n'est pas connue, tournier l'anneau de réglage

jusqu'ce que la cible soit bien nette. La lunette de visée est réglée sans parallax des que les yeux peuvent faire des mouvements lateraux ou verticaux et horizontally sans que le réticule semble bouger de façon perceptible par rapport à la cible.

Remarque

Veuiliez vous informer sur les directives locales en matière de mise au rebut des produits électroniques. Ne jetez jamais les batteries dans les déchets menagers.

MONTAGE DE LA LUNETTE DE VISEE

Le montage s'effectue à l'aide des anneaux de 30 mm. STEINER recommende l'utilisation de montages haute qualité, ainsi que la mise en service d'un armurier qualifié pour assurer un montage correct. Le couple de serrage maximal des anneaux de montage est de 2 Nm. Pour garantir la visibilité de l'ensemble du champ de vision et une précision maximale, il convient de maintainir une distance interpupillaire correcte.

Attention : Lors du montage, veillez à ce que les anneaux de montage ne se trouvent pas dans les rayons (objectif, oculaire, sphère). Si ce n'est pas le cas, des dommages techniques pourraient survenir.

NETTOYAGE ET ENTRETIEN

Votre lunette de visée Predator 4 est etanche a I'eau sous pression et resistante a la bue grace au replissage a I'azote. Si les lentilles ont ete exposées à la poussière, a la saleté ou a la boue, suivre les étapes suivantes:

Enlever d'abord des grosses saletés de la lentille pour éviter d'endommager le revêtement de la lentille. Utiliser un pinceau doux pour enlever soigneusement le débris / la salete et tener la lunette de visée de façon que les particules de saleté puisent tomber d'elles-memes. En même temps, souffler sur la lentille pour déplacer les particles. En cas de gros encrasements, tels que la boue séchée, vaporisez les lentilles avec de l'eau propre ou avec un nettoyant pour lentilles afin d'éliminer les impuretés. La lunette de visée STEINER régulièrement nettoyée et entretenue vous rendra des services irréprochables. Toutes les pieces mobiles sont lubriées en permanence. Seules la surface de la lunette de visée et les faces extérieures des lentilles doivent être occasionnellement nettoyées. Ne jamais démonter la lunette de visée, cela annulerait la garantie. La livraison comprend les capuchons de protection de lentille et les capuchons de protection d'oculaire. Des accessoires supplémentaires tels que les Flip Up Cover et les Ballistic Caps peuvent être achétés dans notre boutique en ligne à l'adresse www.steiner.de.

GARANTIE

En achetant une lunette de visée STEINER, vous faites confiance à la précision, la robustesse et la qualité de nos produits. Nous vous remercions par une garantie de dix ans à partir de la date d'achat. Ne sont pas couvertes par la garantie les pieces d'usure comme les piles ou les garnitures de caoutchouc. La garantie est limite à 2 ans pour les pieces electroniques.

Conserver soigneusement vous preuve d'achat pour la garantie. Si vous rencontres des problèmes avec votre lunette de visée, veuillez la rapporter à votre revendeur. Celui-ci l'enverra pour réparation à Steiner.

Pour plus d'informations, veuillez consulter notre site Web www.steiner.de.

SPECIFICATIONS

	2,5-10x42 4-16x50 6-24x$0
Numéro d'article 8770990404 8772990404 8773990404
Diamètre du tube d'objetif	42 mm 50 mm	50 mm
Grossissement min. / max.	2,5x / 10x 4x /	16x 6x / 24x
Poids 604 g 672 g	668 g
Longueur	340 mm	375 mm 375 mm
Température de fonctionnement	-25 °C à +63 °C	-25 °C à +63 °C	-25 °C à +63 °C
Pupille de sortie	8,7 - 4,2 mm	9,2 - 3,0 mm	8,2 - 2,0 mm
Champ de vision à 100 m	≥ 16 - 4,0 m	≥ 10 - 2,5 m	≥ 6,7 - 1,7 m
Distance interpapilaire	90 mm 90 mm	90 mm
Compensation dioptrique	-3 à +2	-3 à +22	-3 à +2
Sans parallax	100 m fixes	20 y à l'infini	20 y à l'infini
Réticule	E3	E3	E3
Position du réticule	2 Plan d'image	2 Plan d'image	Plan du 2e foyer
Réglage du réticule par clic à 100 m	CCW / 1/4 MOA	CCW / 1/4 MOA	CCW / 1/4 MOA
Course maximal de réglage à 100 m levation / dérive	145 cm / 145 cm	72 cm / 72 cm	72 cm / 72 cm
Corps du tube (Ø)	30 mm 30 mm	30 mm
Diamètre de l'oculaire	40 mm	40 mm 40 mm
Éclairage du réticule	11 niveaux (5x jour, 6x nuit), avec position ARRET entre les niveaux	11 niveaux (5x jour, 6x nuit), avec position ARRET entre les niveaux	11 niveaux (5x jour, 6x nuit), avec position ARRET entre les niveaux
Optique haute performance	Contraste élevée	Contraste élevée	Contraste élevée
Étanche à l'eau sous pression	jusqu'à 1 metre	jusqu'à 1 metre	jusqu'à 1 metre
Remplissage à l'azote STEINER	Oui	Oui	Oui
Accessoires	Capuchons de protection de lentille et d'oculaire	Capuchons de protection de lentille et d'oculaire	Capuchons de protection de lentille et d'oculaire
Garantie	10 ans "	10 ans "	10 ans "

• 2 ans sur les pieces électroniques

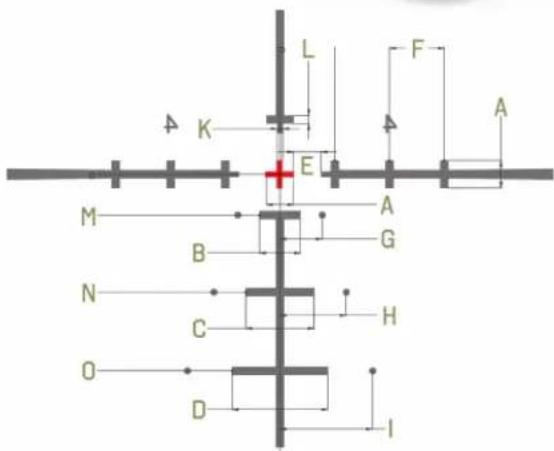

Dimensions de la couverture Réticule E3 éclairé

	2.5-10x42 10x	4-16x50 16x	6-24x50 24x
A	1,00	1,00	1,00
B	1,50	1,50	1,50
C	2,50	2,50	2,50
D	3,50	3,50	3,50
E	1,00	0,50	0,50
F	2,00	2,00	2,00
G	1,54	1,54	1,54
H	2,42	2,42	2,42
I	3,38	3,38	3,38
K	0,20	0,12	0,08
L	0.3	0.19	0,12
M	1,49	1,49	1,49
N	4,31	4,31	4,31
O	7,18	7,18	7,18

Dimensions de la couverture en MOA à 100 m avec un grossissement max.
