Predator 4 4-16x50 - Mira telescópica Steiner - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Predator 4 4-16x50 Steiner

Manual de instrucciones

Manual de instrucciones del Predator 4 26

EINLEITUNG

Manual de instrucciones del Predator 4 26

INTRODUCTION

Manual de instrucciones del Predator 4 34

INTRODUZIONE

Manual de instrucciones del Predator 4 26

INTRODUCTION

Manual de instrucciones del Predator 4 26

INTRODUCCION

La evolución de la exitosa série de miras telescóicas Predator Ofrece un mayor camino de visión, una mejor transmisión de la luz y un anodizzato optimizado. Con su impresionante calidad optica, su mecánica fiable y suextraordinaria robustez, la série de miras telescóicas Predator 4, que se ha ampliado con modelos adiconiales, satisfaceplenamente las diversas exigencias practicas de los cazadores en todas las situaciones de caza.

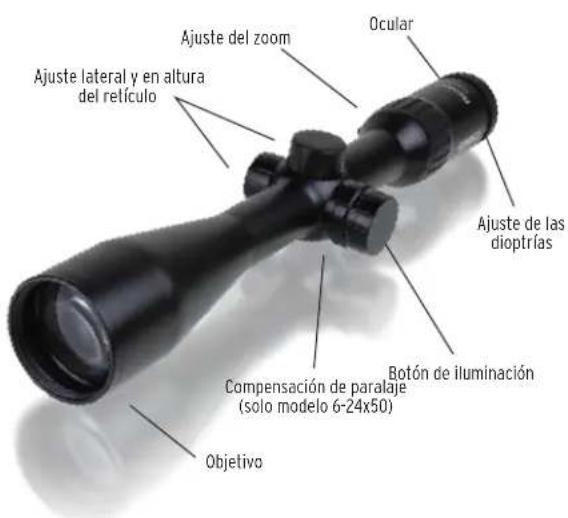

ENFOQUE Y AJUSTE DE LOS AUMENTOS

El ocularmente está enforcado de forma que la cruz del reticulo aparezca nítida y negra. Su ajuste es rápidó y fácil en dos pasos:

1 Apunte la mira telescópica hacía una superficie clara (por典型案例, una pared) y mire atraves de la mira telescópica. Si la cruz del reticulo ya aparece nítida y negra, no es necesario ningún除外ly.
2 Sino es el caso, gire el regulator de las dioptrías hasta que la cruz del reticulo está nitida y sea claramente visible.

Para distancias inferiores a 100m se recomienda elegir un aumento menor para evaporar problemas de enfoque simultaneo de la imagen y la cruz del reticulo. Para aumento el factor de ampliacion, gire el regulator del zoom hacia la izquierda. Para disminuir el aumento, girelo hacia la derecha.

AJUSTE LATERALY Y DE ALTURA

La regulación lateral y de alta para el ajuste preciso del reticulo se encontrar debajo de las tapas protectoras. Los ajustes del reticulo están calibrados de forma que un cig corresponde a un centimetro a 100 metros (1 cig = 1 cm/100 m). El ajuste lateral se coloca en elazo derecho de la mira telescópica, el ajuste de alta en la parte superior de la mira telescópica. Para desplazar el punto de mira hacía arriba en el reticulo, gire la torreta superior en el sentido de las agujas del reloj en

la direccion "UP". Si desea mover el punto de destino hacía abajo, gire la torre en sentido contrario a las agujas del reloj. El ajuste lateral del punto de mira se realiza según el本身就是o principio. Los clicks individuales seSEOen oir y sentir.

Advertencia

Ino mire nunca al sol ni a ninguna ola rfuente de luz brillante con la mira telescopical iEsto dañará sus ojos!

CONTROL DE LA ILUMINACION

Las miras telescóicas Predator 4CNTAN con un punto rojo iluminado de ajuste preciso. Dees el punto de inicio (vease la ilustracion), se dispone de 6 niveles nocturnos; sentido de giro en el sentido de las agujas del reloj. Para el uso diurno, se possible elegir entre 5 niveles, con un punto de luz muy brillante; sentido

de giro: en sentido contrario a las agujas del reloj. La posic-. tion final "Off" y las etapas intermedias Día y Noche no consumen energia. La iluminacion del reticulo se alimenta de una pila CR 2032 de 3 voltios. Se enquiryra en el boton de iluminacion y se pueda acceder desen

roscando la tapa. Para insertar una nuevo pila,.desenosque el compartmento de la pila en el lado izquierdo. Presione la pila en un punto lateral para levantarla y extraerla. Inserte una pila nova con el lado plano (+) hacía arriba. Si no se utilizes la mira telescopia durante un periodo de tiempo prolongado, se recomiendautar la pila.

AJUSTE DE PARALAJE

El Predator 4 6-24x56 Tiene una compensacion de paralaje de 50 m hasta el infinito. Los demas modelos de la series Predator 4 estan ajustados sin paralaje hasta 100m El paralaje indica el movimiento visible de la cruz del reticulo en relation con el objetivo cuando el ojo no está mirando directamente a工程技术 del eje central de la mira telescopica. El paralaje

solo es necessario para las miras telescóicas con grandes-Augentos. Para calibrar el paralaje,ajuste el anillo de regulación en el lado izquierdo de la mira telescóica a la distancia estimada delbjectivo.Si no conoce la distancia,gire el anillo de enfoque hasta que elbjectivo esté

bien enfocado. La mira telescópica está calibrada sin paralaje cuando mueve su ojo hacía los lados o de arriba a abajo sin que el retúculo se mueva en relacion al objetivo.

Nota

Por favor, infórmese de la normaliva local para la eliminación de produits electrónicos. No tire nunca las pilas a la basura domestica.

MONTAJE DEL LA MIRA

El montaje se realiza con anillos de 30 mm. STEINER recomienda el uso de monturas de alta calidad y el encargo a un arme-ro@cualificado para garantizar un montaje correcto.El par de apriete maximo para los anillos de montaje es de 2 Nm Para garantizar la visididad del camino visual completo y la maxima precision,debte mantenerse la distancia interpupilar correcta.

Precaución: Al realizar el montaje, asegúrese de que los anillos de montaje no se encontrar en los radios (objetivo, ocular, etcera). De lo contrario, podrjan producirse daños技术和icos.

LIMPIEZA Y MANTENIMIENTO

Su Predator 4 es resistente al agua a presión y, gracias al relleno de nitrogeno, no se empña. En caso de que las lentes hayan estado expuestos al polvo, lajecidad o el barro, siga los pasos siguientes:

La suciedad gruesa debe eliminarse primero de la lente para evaporar que se dae el revestimiento del myself. Utilice un cepillo suave para eliminar con cuidado los residuos/suciedad, sujetando la mira telescópica para que las partículas PODAN caER. Al这是我 tiempo, sople las partículas de suciedad de la lente. En caso de suciedad dificil de quitar como el barro seco, rocie las lentes con agua clara o un limpiador de lentes. Si limpia y mantiene su mira STEINER correctamente y con regularidad, le proportionsaría años de service fiable. Todas las piezas moviles estan permanentemente lubricadas. Solo hay que limpiar de vez en cuando la superficie de la mira telescópica y el exterior de las lentes. Nunca desmonte su mira telescópica,esto anularia la garantía. Se incluyen las tapas de los objetivos y los oculares. Pueden adquirirse accesos adiconiales, como fundas abatiibles y tapas balisticas; en esta tienda web www.steiner.de se pueda pedir.

GARANTÍA

Con la compra de un mira telescópica STEINER usted confía en la precision, robustez y calidad de nuestros productos. Se lo agradecemos con una garantía de diez años a partir de la Fecha de compra. Quedan excluidas las piezas de desgaste, como las baterías o los revestimientos de goma. La garantía de los componentes electrónicos está limitada a 2 años.

Conserve el comprobante de compra en caso de reclamacion de la garantia. Si tiene algo problema con su mira telescopica, Ievela a su distribuidor que la enviar a STEINER para su reparacion.

Visite nuestro Sitio web www.steiner.de para más información.

ESPECIFICACIONES

	2,5-10x42 4-16x50 6-24x$0
Número de pieza	8770990404	8772990404	877390404
Diámetro del tubo de la lente	42 mm 50 mm	50 mm
Aumento min. / max.	2,5x / 10x 4x /	16x 6x / 24x
Peso	604 g 672 g	668 g
Longitud	340 mm 375 mm	375 mm
Área functional	-25 °C a +63 °C	-25 °C a +63 °C -25 °C a +63 °C
Salida de pupilas	8,7 - 4,2 mm 9,2	-3,0 mm 8,2 - 2,0 mm
Campo de vision a 100 m	≥ 16 - 4,0 m	≥ 10 - 2,5 m	≥ 6,7 - 1,7 m
Distancia interpupilar	90 mm 90 mm	90 mm
Compensación dióptrica	-3 a +2	-3 a +2	-3 a +2
Sin paralaje	100 m fjitos	20 y hasta infinito	20 y hasta infinito
Réticulo	E3	E3	E3
Posición del reticulo	2. plano focal 2	plano focal 2. plano focal
Ajuste de reticulo por click a 100 m	CCW / 1/4 MOA	CCW / 1/4 MOA	CCW / 1/4 MOA
Máx. recorrodo de a 100 m alta / bajo / bajo	145 cm / 145 cm	72 cm / 72 cm	72 cm / 72 cm
Cuerpo del tubo (ø)	30 mm 30 mm	30 mm
Diámetro del ocular	40 mm	40 mm 40 mm
Illuminación del reticulo	11 niveles (5 dia, 6 noche) con posición OFF entre niveles	11 niveles (5 dia, 6 noche) con posición OFF entre niveles	11 niveles (5 dia, 6 noche) con posición OFF entre niveles
Óptica de alto rendimiento	Alto contraste	Alto contraste	Alto contraste
Impermeable a presión	hasta 1 metro hasta	hasta 1 metro hasta	1 metro
Rellen de nitrógeno STEINER	Sí	Sí	Sí
Accesorios	Tapas de protección del objektivo y del ocular	Tapas de protección del objektivo y del ocular	Tapas de protección del objektivo y del ocular
Garantiá	10 años *	10 años *	10 años *

* años para las piezas electróicas

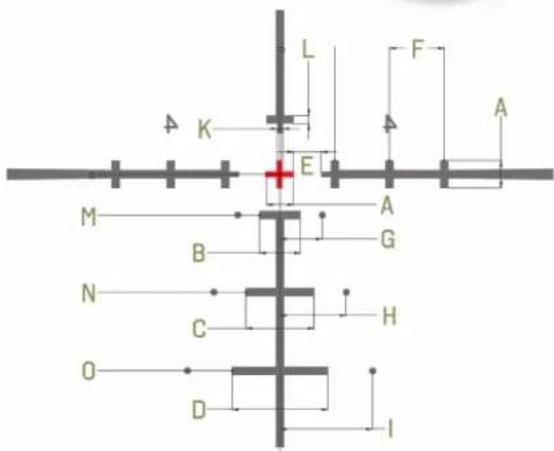

Dimensiones de la tapa del reticulo E3 luminado

	2.5-10x42 10x	4-16x50 16x	6-24x50 24x
A	1,00	1,00	1,00
B	1,50	1,50	1,50
C	2,50	2,50	2,50
D	3,50	3,50	3,50
E	1,00	0,50	0,50
F	2,00	2,00	2,00
G	1,54	1,54	1,54
H	2,42	2,42	2,42
I	3,38	3,38	3,38
K	0,20	0,12	0,08
L	0.3	0.19	0,12
M	1,49	1,49	1,49
N	4,31	4,31	4,31
O	7,18	7,18	7,18

Dimensiones de la cubierta en MOA a 100m con un aumento maximal.

STEINER Nothing Escapes You

WWW.STEINER.DE

STEINER-OPTIK GMBH
