Produkttyp	Pelletsofen
Marke	Palazzetti
Modell	Lilibet TC 12 kW US
Nennwärmeleistung	12 kW
Wärmeleistung bei Teillast	2,8 kW
Wirkungsgrad bei Nennleistung	90 %
Wirkungsgrad bei Teillast	90 %
Saisonale Effizienz	86,5 %
Energieeffizienzindex	127
CO-Emissionen (13% O2) - Nennlast	50 mg/m³
CO-Emissionen (13% O2) - Teillast	250 mg/m³
NOx-Emissionen (13% O2) - Nennlast	99 mg/m³
Partikelemissionen (13% O2) - Nennlast	13 mg/m³
Abgaszug Nenn-/Teillast	12 Pa / 10 Pa
Maximaler/minimaler Kaminzug	20 Pa / 6 Pa
Pelletbehälterkapazität	15 kg
Mindestraumvolumen	60 m³
Gewicht	180 kg
Abgasrohrdurchmesser	80 mm
Außenluftanschlussdurchmesser	100 mm
Stromversorgung	230 V / 50 Hz
Maximale elektrische Leistungsaufnahme	360 W
Stromverbrauch im Standby	0,002 kW

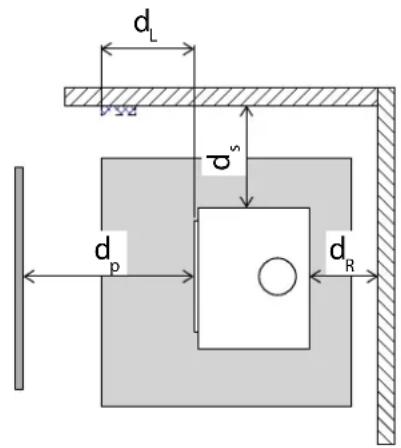

Mindestsicherheitsabstände - hinten	50 mm
Mindestsicherheitsabstände - Seiten	200 mm
Mindestsicherheitsabstände - oben	750 mm
Mindestsicherheitsabstände - vorne/unten	1500 mm
Brennstoff	Holzpellets
Hauptfunktionen	Digitaldisplay, Raumventilator, Sicherheitsthermostat, Ein-/Ausschalter
Wartung	Regelmäßige Reinigung des Brennertopfs, Aschekasten und Glasscheibe; Demontage der Verkleidung für Wartungsarbeiten

Häufig gestellte Fragen - Lilibet TC 12 kW US Palazzetti

Wie wird der Lilibet TC 12 kW US Ofen ein- und ausgeschaltet?

Verwenden Sie den Einschalter auf der Rückseite (Markierung 6). Das Display führt Sie durch die Zündphasen. Zum Ausschalten halten Sie die Stopptaste einige Sekunden gedrückt oder schalten Sie den Hauptschalter aus. Ziehen Sie den Stecker erst, wenn der Ventilator das Gerät abgekühlt hat.

Welche Brennstoffe sind zulässig?

Nur Holzpellets gemäß Norm ENplus A1 oder gleichwertig. Die Verwendung anderer Brennstoffe beschädigt das Gerät und führt zum Garantieverlust.

Wie reinige ich den Brennertopf und den Aschekasten?

Schalten Sie den Ofen aus und warten Sie, bis er kalt ist. Entfernen Sie den Aschekasten (Markierung 7) und leeren Sie ihn. Der Brennertopf (Markierung 8) muss abgekratzt werden, um Rückstände zu entfernen. Für einen optimalen Betrieb wird eine tägliche Reinigung empfohlen.

Welche Sicherheitsabstände müssen um den Ofen eingehalten werden?

Die Mindestabstände zu brennbaren Materialien betragen: 50 mm hinten, 200 mm seitlich, 750 mm oben und 1500 mm vorne und unten. Halten Sie diese Maße ein, um Brandgefahr zu vermeiden.

Was tun bei einer Fehlermeldung auf dem Display?

Schlagen Sie im Kapitel Störungen der Bedienungsanleitung nach. Die häufigsten Fehlercodes betreffen Zug, Zündung oder Temperatur. Wenn der Fehler bestehen bleibt, wenden Sie sich an einen autorisierten Palazzetti-Techniker.

Wie stelle ich die Heizleistung ein?

Über das Digitaldisplay (Markierung 11). Sie können die Nennleistung (12 kW) oder Teillast (2,8 kW) auswählen. Der Ofen passt die Pelletzufuhr und Belüftung automatisch an.

Welche jährliche Wartung ist erforderlich?

Lassen Sie den Abgaskanal von einem Fachmann reinigen. Reinigen Sie den Raumventilator und die internen Leitungen. Überprüfen Sie die Türdichtungen und den Sicherheitsthermostat. Ein Wartungsvertrag mit einem autorisierten Installateur wird empfohlen.

Kann der Ofen ohne Außenluftanschluss betrieben werden?

Nein, der Außenluftanschlussdurchmesser beträgt 100 mm. Das Gerät muss an eine Außenluftzufuhr angeschlossen werden, um eine ausreichende Verbrennungsluftzufuhr zu gewährleisten und Zugprobleme zu vermeiden.

Wie demontiere ich die Verkleidung, um an die inneren Komponenten zu gelangen?

Siehe Kapitel 2 der Bedienungsanleitung. Entfernen Sie zuerst die Seitenteile, dann die Rückwand und schließlich die obere Abdeckung. Verwenden Sie geeignetes Werkzeug und gehen Sie in umgekehrter Reihenfolge für den Zusammenbau vor.

Wie hoch ist der Stromverbrauch im Standby?

Im Standby beträgt der Hilfsstromverbrauch 0,002 kW (2 W). Bei Nennleistung beträgt er 0,055 kW (55 W). Der Ofen muss an eine geerdete 230 V / 50 Hz Steckdose angeschlossen werden.

BEDIENUNGSANLEITUNG Lilibet TC 12 kW US Palazzetti

Sehr geehrter Kunde,

Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und Ihnen zur Wahl gratulieren.

Damit Sie Ihren neuen Produkt, so gut wie möglich benutzen können, bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung enthaltenen Angaben genau zu befolgen.

Estimado Cliente,

1.1 Hauptkomponenten .... 30
1.1.1 LILIBET 30
1.2 Abmessungen 32
1.2.1 Modelle LILIBET US - LILIBET TC US. 32
1.2.2 Modelle LILIBET - LILIBET TC 33
1.3 Technische Daten 34
1.3.1 Modelle LILIBET US - LILIBET 34
1.3.2 Modelle LILIBET TC US - LILIBET TC. 36
1.3.3 Mindestsicherheitsabstände 38
1.3.4 Mindestabstände für ordnungsgemäße Wartung und Handhabung. . . . . 39

2 VERKLEIDUNG 40

2.1 Verkleidung entfernen und anbringen .....40

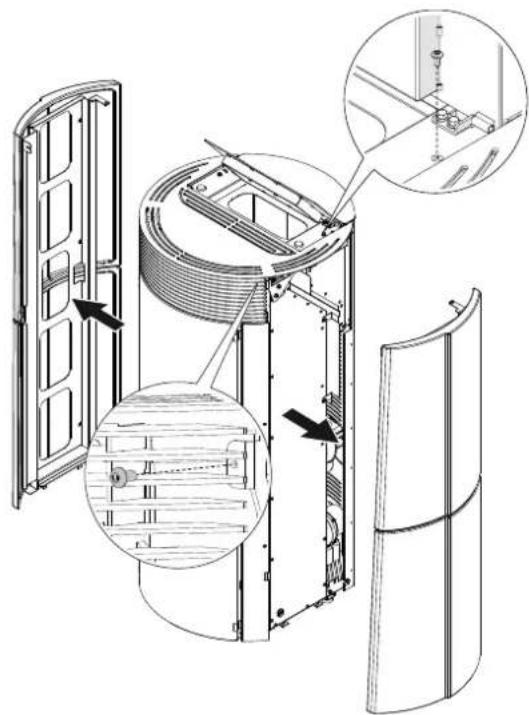

2.1.1 Seitenverkleidung abnehmen 40

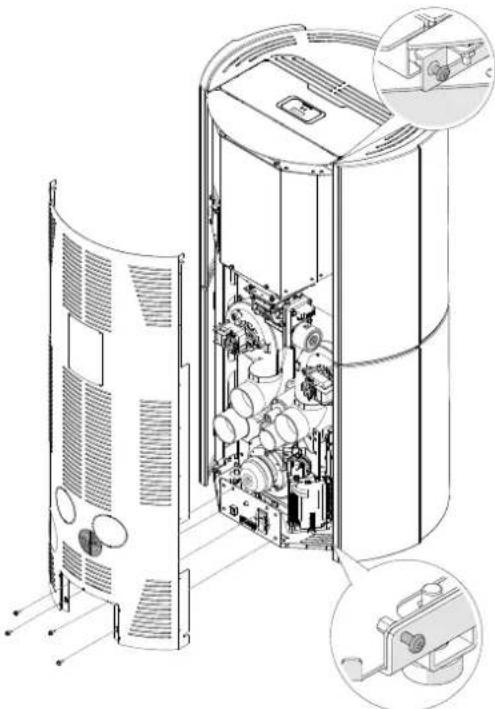

2.1.2 Hintere Verkleidung abnehmen....40

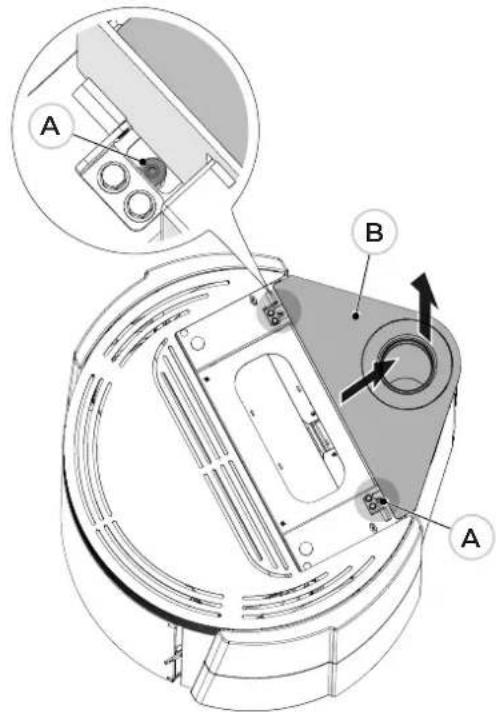

2.1.3 Abdeckung abnehmen....41

1 PRODUKTANGABEN

1.1 Hauptkomponenten

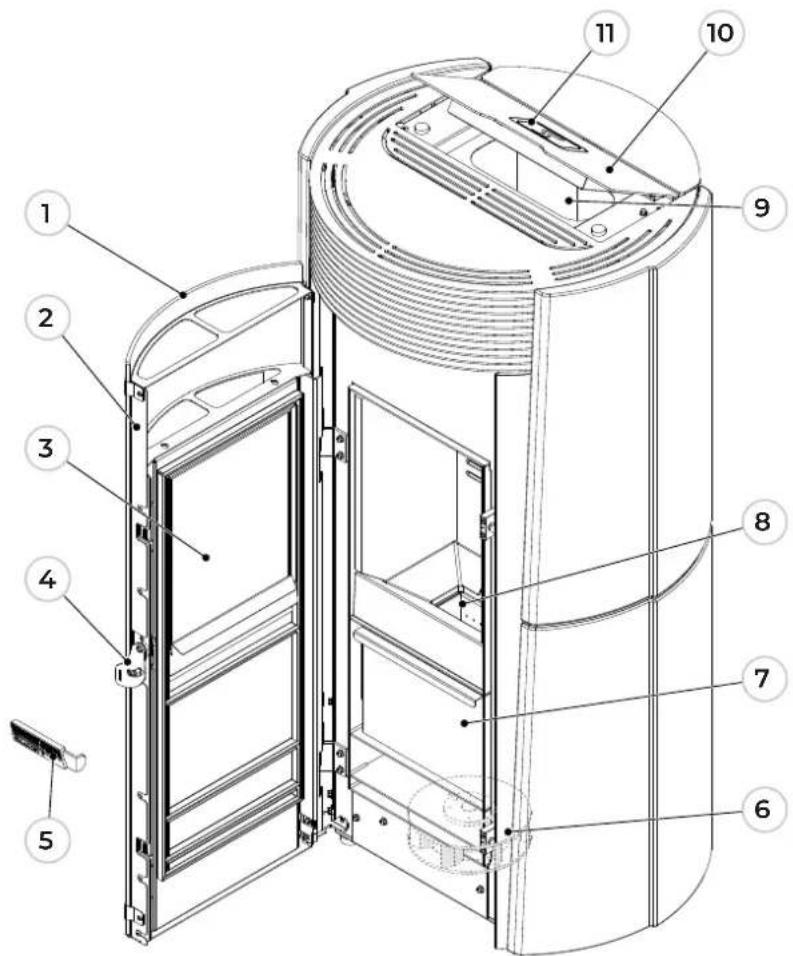

1.1.1 LILIBET

1 Glas Türverkleidung
2 Tür
3 Türglas innen
4 Türgriff
5 Kalter Türgriff
6 Raum-Gebläse
7 Aschelade
8 Brenntopf
9 Pellettank
10 Tankdeckel
11 Display

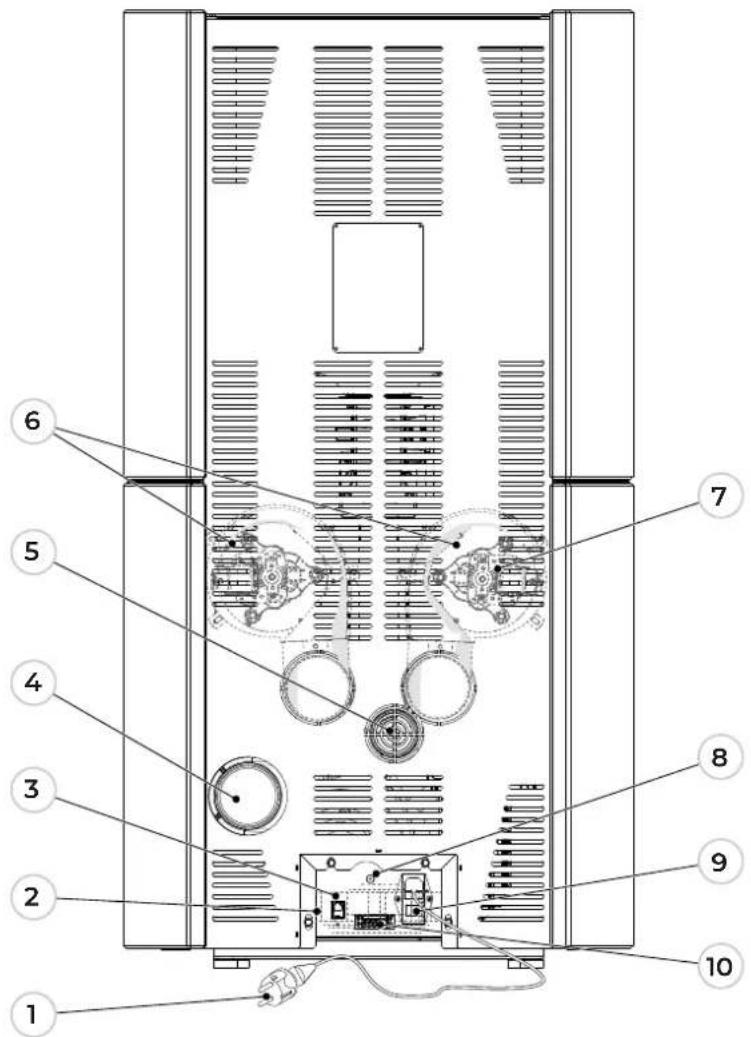

1 Netzkabel
2 Raum-Gebläse
3 RJ11-Steckverbinder
4 Rauchabzugsrohr
5 Von Hand rückstellbarer Thermostat
6 Zündschalter
7 6-polige Klemmleiste
8 Brennuft-Rohr
9 Hinteres Gebläse (PRO2 - sofern vorhanden)
10 Hintere Gebläse (PRO3 - sofern vorhanden)

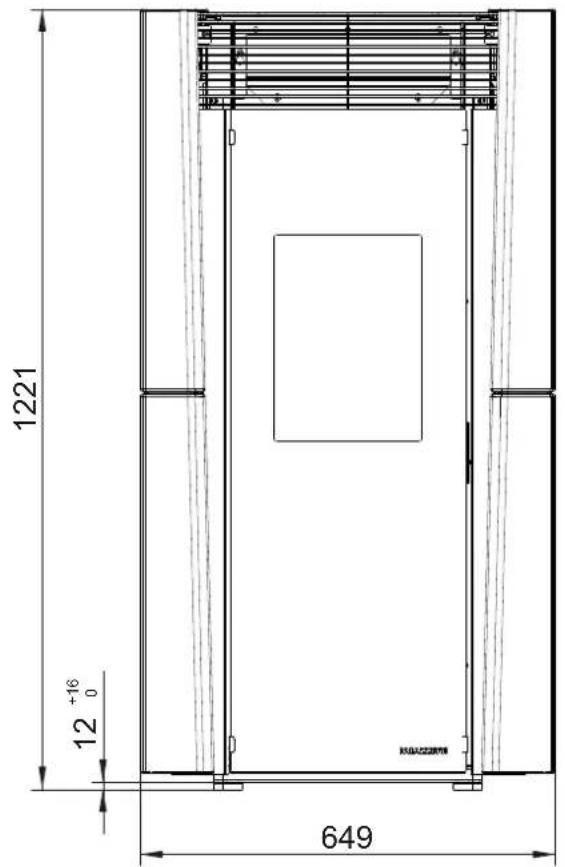

1.2 Abmessungen

1.2.1 Modelle LILIBET US - LILIBET TC US

1.3 Technische Daten

1.3.1 Modelle LILIBET US - LILIBET

Par. Beschreibung		M.Einh.	LILIBET9US	LILIBET9 USPro 2	LILIBET12US	LILIBET12 USpro 2
Pnom	Nennwärmeleistung kW 9 12
Ppart	Teillast-Wärmeleistung kW 3.2
ηnom	Geräteeffizienz bei Nennwärmeleistung % 91 90
ηpart	Geräteeffizienz bei Teillast-Wärmeleistung % 89
ηS	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	%	87.4		86.5
EEI	Energieeffizienzindex, als ganze Zahl angegeben		128		127
COnom (13 % O2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		50
COpart (13 % O2 )	CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		298
NOxnom (13 % O2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		99
NOxpart (13 % O2 )	NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		57
OCGnom (13 % O2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		2
OCGpart (13 % O2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		4
PMnom (13 % O2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	5		15
PMpart (13 % O2 )	Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		7
pnom	Abgasabzug bei Nennwärmeleistung	Pa		12
ppart	Abgaszug bei Nennwärmeleistung	Pa		10
el53	Standby-Hilfsleistungsaufnahme	kW		0.002
elmax	Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung	kW		0.055
elmin	Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung	kW		0.012
E	Versorgungsspannung	V		230
f	Versorgungsfrequenz	Hz		50
Wmax	Maximale Stromaufnahme - ganzzahlige Angabe	W		360
Tsnom	Abgastemperatur bei Nennwärmeleistung	°C	201		250
Tspart	Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung	°C		131
Tclass	Schornsteinklassifizierung gemäß Referenznorm			400
φfg\ nom	Abgasmassenstrom bei Nennwärmeleistung	g/s	5.5		6.1
φfg\ part	Abgasmassenstrom bei partieller Wärmeleistung	g/s		3.8
	CO2	%	12.7		15.4
	Zulässiger Kamin-Höchstzug	Pa		20
	Zulässiger Kamin-Mindestzug	Pa		6
	Mindestzug für die Schornsteingröße	Pa		0.0
	Gewicht	kg	180		195
	Fassungsvermögen Vorratsbehälter	kg		15
	Ofen für Räume mit einer Mindestgröße von	m3		28
	Durchmesser Rauchabzug	mm		80
	Brennstoff	-		Pellet
	Durchmesser Außenluftanschluss	mm		100
Par. Beschreibung		M.Einh.	LILIBET 9	LILIBET 9 Pro 2	LILIBET 13	LILIBET 13 Pro 3
Pnom	Nennwärmeleistung kW 9 13.2
Ppart	Teillast-Wärmeleistung kW 3.2
ηnom	Geräteeffizienz bei Nennwärmeleistung % 91 90
ηpart	Geräteeffizienz bei Teillast-Wärmeleistung	%		89
ηs	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	%	87.4		86.6
EEI	Energieeffizienzindex, als ganze Zahl angegeben		128		127
COnom (13 % O2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/ m3		50
COpart (13 % O2 )	CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/ m3		298
NOxnom (13 % O2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/ m3		99
NOxpert (13 % O2 )	NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/ m3		57
OCGnom (13 % O2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/ m3		2
OCGpart (13 % O2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmel-eistung	mg/ m3		4
PMnom (13 % O2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/ m3	5		15
PMpart (13 % O2 )	Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/ m3		7
pnom	Abgasabzug bei Nennwärmeleistung	Pa	10		12
ppart	Abgaszug bei Nennwärmeleistung	Pa	12		10
el53	Standby-Hilfsleistungsaufnahme	kW		0.002
elmax	Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung	kW		0.055
elmin	Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung	kW		0.012
E	Versorgungsspannung	V		230
f	Versorgungsfrequenz	Hz		50
Wmax	Maximale Stromaufnahme - ganzzahlige Angabe	W		360
Tsnom	Abgastemperatur bei Nennwärmeleistung	°C	201		269
Tspart	Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung	°C		131
Tclass	Schornsteinklassifizierung gemäß Referenznorm			400
φfg\ nom	Abgasmassenstrom bei Nennwärmeleistung	g/s	5.5		6.4
φfg\ part	Abgasmassenstrom bei partieller Wärmeleistung	g/s		3.8
	CO2	% 12.7		16.4
	Zulässiger Kamin-Höchstzug	Pa		20
	Zulässiger Kamin-Mindestzug	Pa		6
	Mindestzug für die Schornsteingröße	Pa		0.0
	Gewicht	kg		170
	Fassungsvermögen Vorratsbehälter	kg		18
	Ofen für Räume mit einer Mindestgröße von	m3		28
	Durchmesser Rauchabzug	mm		80
	Brennstoff	-		Pellet
	Durchmesser Außenluftanschluss	mm 100		110

1.3.2 Modelle LILIBET TC US - LILIBET TC

Par. Beschreibung		M.Einh.	LILIBET TC 9 US	LILIBET TC 9 US Pro 2	LILIBET TC 12 US	LILIBET TC 12 US Pro 2
Pnom	Nennwärmeleistung kW 9.3 12
Ppart	Teillast-Wärmeleistung kW 2.8
ηnom	Geräteeffizienz bei Nennwärmeleistung % 91 90
ηpart	Geräteeffizienz bei Teillast-Wärmeleistung % 90
ηS	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	% 87.4 86.5
EEI	Energieeffizienzindex, als ganze Zahl angegeben		128		127
COnom (13 % O2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		50
COpart (13 % O2 )	CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		250
NOxnom (13 % O2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		99
NOxpart (13 % O2 )	NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		92
OCGnom (13 % O2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		2
OCGpart (13 % O2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		5
PMnom (13 % O2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	9		13
PMpart (13 % O2 )	Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		16
pnom	Abgasabzug bei Nennwärmeleistung	Pa		12
ppart	Abgaszug bei Nennwärmeleistung	Pa		10
elSB	Standby-Hilfsleistungsaufnahme	kW		0.002
elmax	Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung	kW		0.055
elmin	Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung	kW		0.012
E	Versorgungsspannung	V		230
f	Versorgungsfrequenz	Hz		50
Wmax	Maximale Stromaufnahme - ganzzahlige Angabe	W		360
Tsnom	Abgastemperatur bei Nennwärmeleistung	°C	220		253
Tspart	Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung	°C		127
Tclass	Schornsteinklassifizierung gemäß Referenznorm			400
φfg\ norm	Abgasmassenstrom bei Nennwärmeleistung	g/s	4.9		5.9
φfg\ part	Abgasmassenstrom bei partieller Wärmeleistung	g/s		3.4
	CO2	%	14.7		15.8
	Zulässiger Kamin-Höchstzug	Pa		20
	Zulässiger Kamin-Mindestzug	Pa		6
	Mindestzug für die Schornsteingröße	Pa		0.0
	Gewicht	kg 180		195
	Fassungsvermögen Vorratsbehälter	kg		15
	Ofen für Räume mit einer Mindestgröße von	m3	28		60
	Durchmesser Rauchabzug	mm		80
	Brennstoff	-		Pellet
	Durchmesser Außenluftanschluss	mm		100
Par. Beschreibung		M.Einh.	LILIBET TC 9	LILIBET TC 9 Pro 2	LILIBET TC 13	LILIBET TC 13 Pro 3
Pnom	Nennwärmeleistung kW 9.3 13
Ppart	Teillast-Wärmeleistung kW 2.8
ηnom	Geräteeffizienz bei Nennwärmeleistung % 91 90
ηpart	Geräteeffizienz bei Teillast-Wärmeleistung % 90
ηs	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	%	87.4	87.3	86.6	86.3
EEI	Energieeffizienzindex, als ganze Zahl angegeben		128		127
COnom (13 % O2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		50
COpart (13 % O2 )	CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		250
NOxnom (13 % O2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		99
NOxpart (13 % O2 )	NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		92
OCGnom (13 % O2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3		2
OCGpart (13 % O2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmel-eistung	mg/m3		5
PMnom (13 % O2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	9		13
PMpart (13 % O2 )	Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3		16
pnom	Abgasabzug bei Nennwärmeleistung	Pa		12
ppart	Abgaszug bei Nennwärmeleistung	Pa		10
eIss	Standby-Hilfsleistungsaufnahme	kW		0.002
eImax	Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung	kW	0.055	0.075	0.055	0.13
eImin	Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung	kW		0.012
E	Versorgungsspannung	V		230
f	Versorgungsfrequenz	Hz		50
Wmax	Maximale Stromaufnahme - ganzzahlige Angabe	W		360
Tsnom	Abgastemperatur bei Nennwärmeleistung	°C	220		265
Tspart	Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung	°C		127
Tclass	Schornsteinklassifizierung gemäß Referenznorm			400
φfg\ nom	Abgasmassenstrom bei Nennwärmeleistung	g/s	4.9		6.3
φfg\ part	Abgasmassenstrom bei partieller Wärmeleistung	g/s		3.4
	CO2	% 14.7		16.3
	Zulässiger Kamin-Höchstzug	Pa		20
	Zulässiger Kamin-Mindestzug	Pa		6
	Mindestzug für die Schornsteingröße	Pa		0.0
	Gewicht	kg	180		170
	Fassungsvermögen Vorratsbehälter	kg		18
	Ofen für Räume mit einer Mindestgröße von	m3		28
	Durchmesser Rauchabzug	mm		80
	Brennstoff	-		Pellet
	Durchmesser Außenluftanschluss	mm 100		110

1.3.3 Mindestsicherheitsabstände

Par. Beschreibung		M.Einh.	LILIBET 9 US	LILIBET 9 US Pro 2	LILIBET 12 US	LILIBET 12 US pro 2
dp	Mindestabstände von der Rückseite zum Brenngut mm 50
ds	Mindestabstände von den Seiten zum Brenngut mm 200
dc	Mindestabstände von oben zum Brenngut mm 750
dp	Mindestabstände von der Vorderseite des Brennguts mm 800
dF	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
dL	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
Par. Beschreibung		M.Einh.	LILIBET 9	LILIBET 9 Pro 2	LILIBET 13	LILIBET 13 Pro 3
dR	Mindestabstände von der Rückseite zum Brenngut mm 50
ds	Mindestabstände von den Seiten zum Brenngut mm 200
dc	Mindestabstände von oben zum Brenngut mm 750
dp	Mindestabstände van der Vorderseite des Brennguts mm 800
dF	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
dL	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
par. Beschreibung		M.Einh.	LILIBET TC 9 US	LILIBET TC 9 US Pro 2	LILIBET TC 12 US	LILIBET TC 12 US Pro 2
dR	Mindestabstände von der Rückseite zum Brenngut mm 50
ds	Mindestabstände von den Seiten zum Brenngut mm 200
dc	Mindestabstände von oben zum Brenngut mm 750
dp	Mindestabstände van der Vorderseite des Brennguts mm 800
\(d_{F}	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
\(dL	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
par. Beschreibung		M.Einh.	LILIBET TC 9	LILIBET TC 9 Pro 2	LILIBET TC 13	LILIBET TC 13 Pro 3
\(d_{R}	Mindestabstände von der Rückseite zum Brenngut mm 50
d_{s}	Mindestabstände von den Seiten zum Brenngut mm 200
d_{c}	Mindestabstände van oben zum Brenngut mm 750
d_{p}	Mindestabstände van der Vorderseite des Brennguts mm 800
\(dF	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500
\(d_{L}$	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm 1500

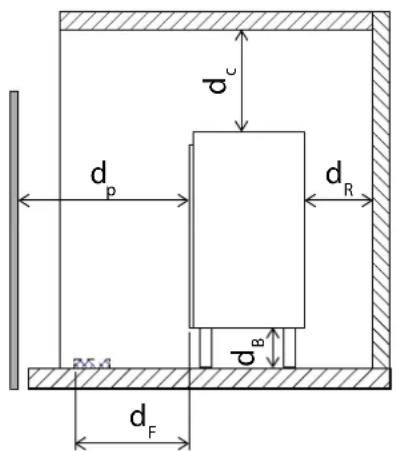

Abbildung 5

1.3.4 Mindestabstände für ordnungsgemäße Wartung und Handhabung

Par. Beschreibung		M.Einh.	LILIBET 9 US	LILIBET 9 US Pro 2	LILIBET 12 US	LILIBET 12 US pro 2
X1 Mindestabstände von der Vorderseite des Brennguts mm 1000
X2 Mindestabstände von der Rückseite zum Brenngut mm 50
Y1 Mindestabstände von den Seiten zum Brenngut mm 1000
Y2	Mindestabstände von den Seiten zum Brenngut mm 1000
Z	Mindestabstände von oben zum Brenngut	mm		750
Par. Beschreibung		M.Einh.	LILIBET 9	LILIBET 9 Pro 2	LILIBET 13	LILIBET 13 Pro 3
X1 Mindestabstände von der Vorderseite des Brennguts mm 1000
X2 Mindestabstände von der Rückseite zum Brenngut mm 50
Y1 Mindestabstände von den Seiten zum Brenngut mm 1000
Y2	Mindestabstände von den Seiten zum Brengut mm 1000
Z	Mindestabstände von oben zum Brenngut	mm		750
Par. Beschreibung		M.Einh.	LILIBET TC 9 US	LILIBET TC 9 US Pro 2	LILIBET TC 12 US	LILIBET TC 12 US Pro 2
X1 Mindestabstände von der Vorderseite des Brennguts mm 1000
X2 Mindestabstände von der Rückseite zum Brenngut mm 50
Y1 Mindestabstände von den Seiten zum Brenngut mm 1000
Y2	Mindestabstände von den Seiten zum Brenngut mm 1000
Z	Mindestabstände von oben zum Brenngut	mm		750
Par. Beschreibung		M.Einh.	LILIBET TC 9	LILIBET TC 9 Pro 2	LILIBET TC 13	LILIBET TC 13 Pro 3
X1 Mindestabstände von der Vorderseite des Brennguts mm 1000
X2 Mindestabstände von der Rückseite zum Brenngut mm 50
Y1 Mindestabstände von den Seiten zum Brenngut mm 1000
Y2	Mindestabitände von den Seiten zum Brenngut mm 1000
Z	Mindestabitände von oben zum Brenngut	mm		750

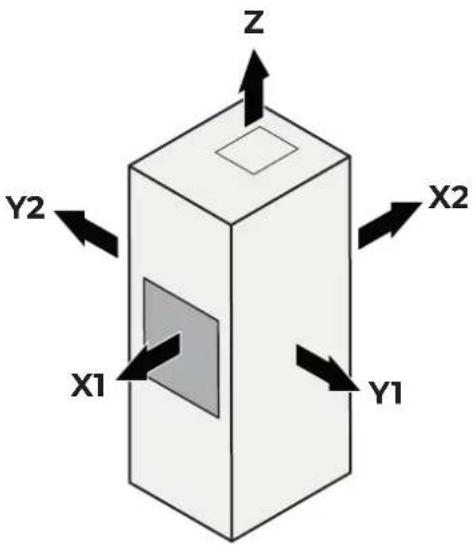

Abbildung 6

2 VERKLEIDUNG

2.1 Verkleidung entfernen und anbringen

2.1.1 Seitenverkleidung abnehmen

2.1.2 Hintere Verkleidung abnehmen

2.1.3 Abdeckung abnehmen

Modelle LILIBET US - LILIBET TC US

1. Die Schrauben (A) lösen und die Platte (B) herausnehmen

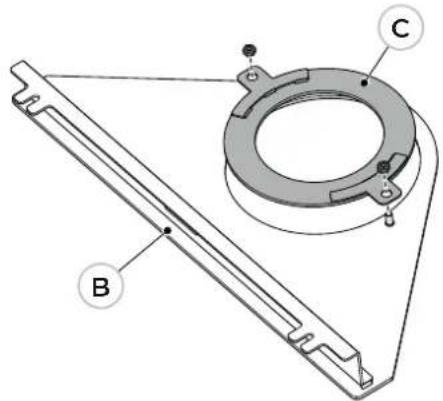

1. Die Platte (B) drehen und die Halterung (C) dort entfernen, wo das konzentrische Rohr vorgesehen ist.

Bei der Montage in umgekehrter Reihenfolge wie in den Abbildungen zum Abbau vorgehen.

SOMMAIRE

Palazzetti behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung zu ändern, um sie zu verbessern, ohne ihre grundlegenden Eigenschaften zu beeinträchtigen.
