MANUAL DE USUARIO Lilibet TC 12 kW US Palazzetti

Deseamos agradecerle por la preferencia que nos ha otorgado adquiriendo nuestro producto y lo felicitamos por su elección.

Para el mejor uso de su producto, lo invitamos a leer con atención cuanto se describe en el presente manual.

Palazzetti Lilibet TC 12 kW US - 1

Dragi kupče,

Prije svega želimo Vam se zahvaliti na preferenciji koju ste nam dali kupnjom našeg proizvoda i čestitamo Vam na izboru.

1 INFORMACIÓN DEL PRODUCTO 56

1.1 Componentes principales ..... 56

1.1.1 LILIBET 56

1.2 Medidas....58

1.2.1 Modelos LILIBET US - LILIBET TC US 58

1.2.2 Modelos LILIBET - LILIBET TC....59

1.3 Características técnicas. 60

1.3.1 Modelos LILIBET US - LILIBET....60

1.3.2 Modelos LILIBET TC US - LILIBET TC 62

1.3.3 Distancias mínimas de seguridad....64

1.3.4 Distancias mínimas para un mantenimiento y gestión correctos ..... 65

2 REVESTIMIENTO 66

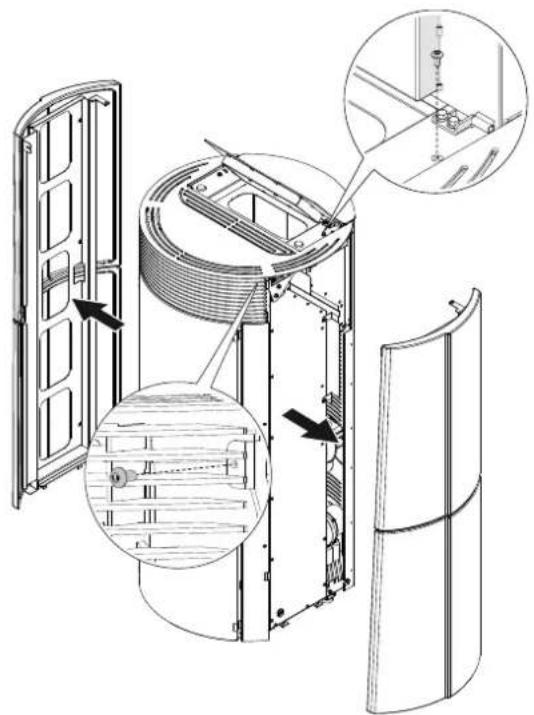

2.1 Desmontaje y montaje del revestimiento....66

2.1.1 Desmontaje de los laterales....66

2.1.2 Desmontaje de la trasera. 66

2.1.3 Desmontaje de la tapa 67

1 INFORMACIÓN DEL PRODUCTO

1.1 Componentes principales

1.1.1 LILIBET

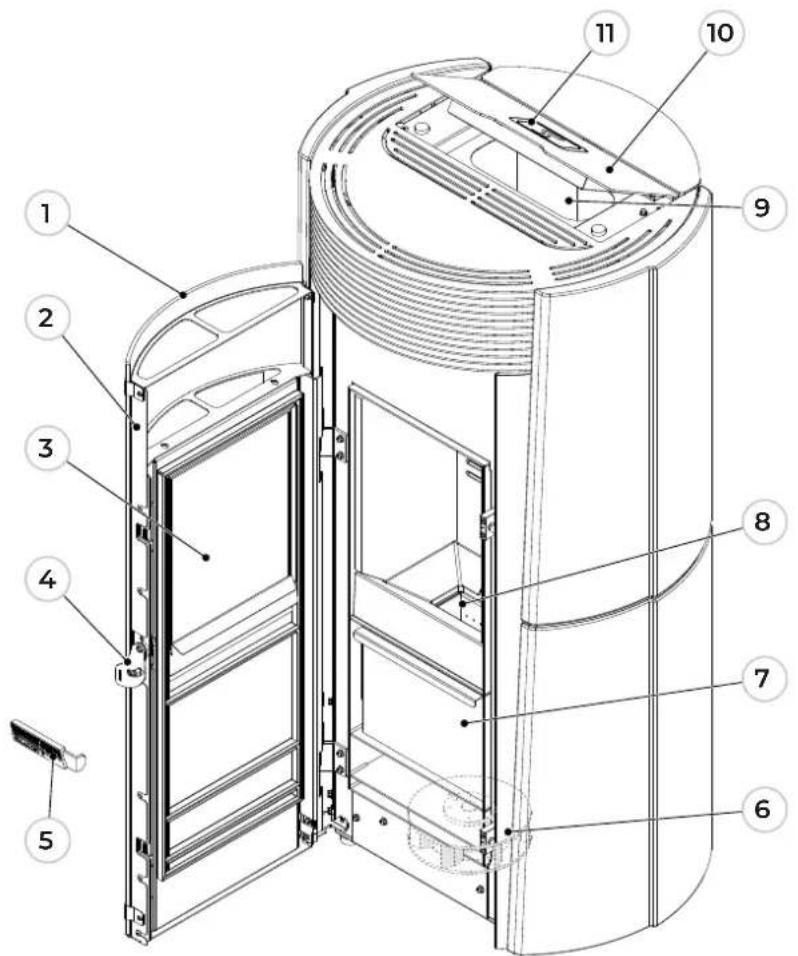

Palazzetti Lilibet TC 12 kW US - LILIBET - 1

1 Cristal de revestimiento de la puerta
2 Puerta
3 Cristal interno de la puerta
4 Manilla de apertura
5 Manilla fría
6 Ventilador de ambiente
7 Cajón de la ceniza
8 Brasero
9 Depósito de pellets
10 Tapa del depósito
11 Pantalla

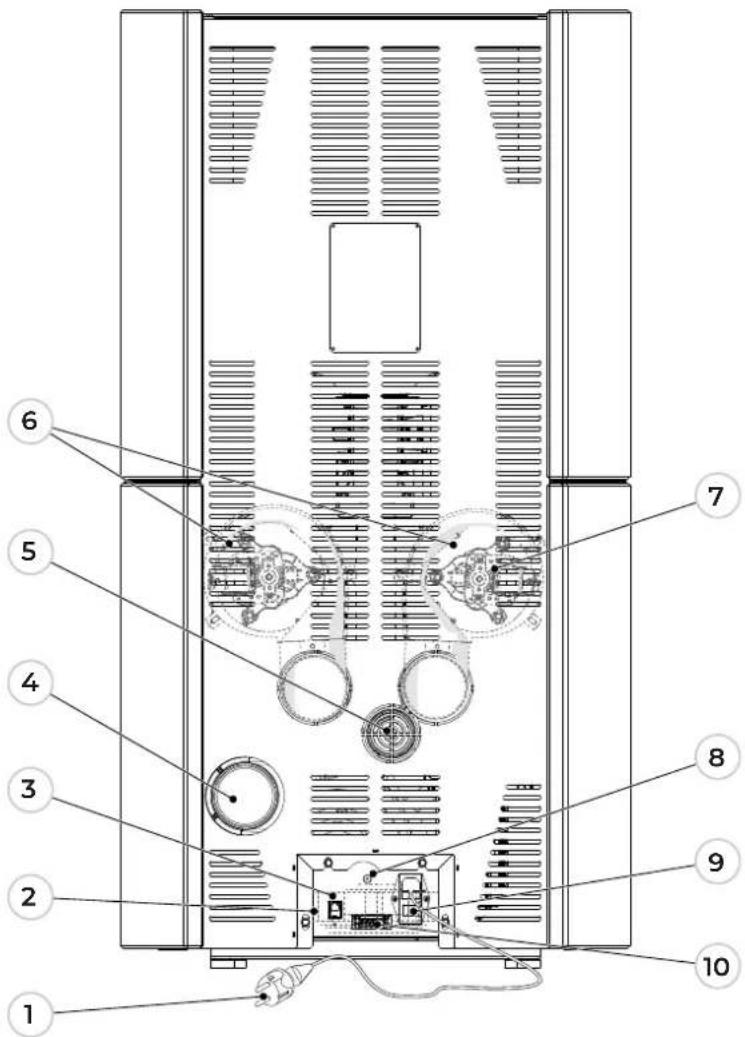

Palazzetti Lilibet TC 12 kW US - LILIBET - 2

1 Cable de alimentación
2 Ventilador de ambiente
3 Conector RJ11
4 Tubo de salida de humos
5 Termostato de rearme manual
6 Interruptor de encendido
7 Regleta de conexiones de 6 patillas
8 Tubo de aire comburente
9 Ventilador trasero (PRO2 - si se incluye)
10 Ventiladores traseros (PRO3 - si se incluye)

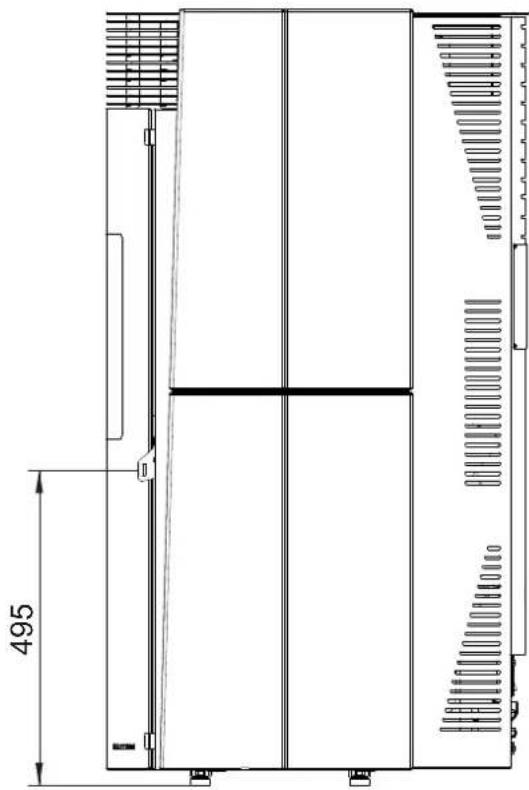

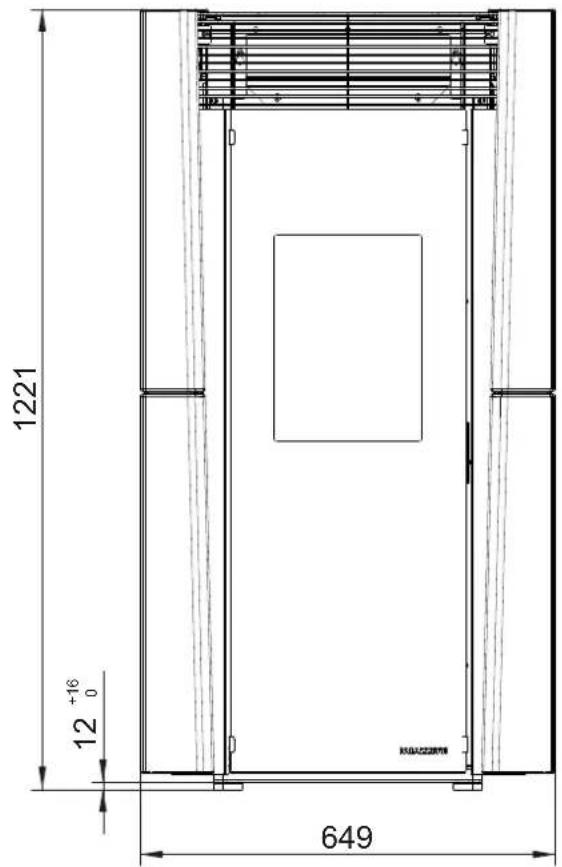

1.2 Medidas

1.2.1 Modelos LILIBET US - LILIBET TC US

Palazzetti Lilibet TC 12 kW US - Modelos LILIBET US - LILIBET TC US - 1

Palazzetti Lilibet TC 12 kW US - Modelos LILIBET US - LILIBET TC US - 2

1.3 Características técnicas

1.3.1 Modelos LILIBET US - LILIBET

Par. Descripción UM		LILIBET9US	LILIBET9 USPro 2	LILIBET12US	LILIBET12 USpro 2
P_nom	Potencia térmica nominal kW 9 12
P_part	Potencia térmica de salida en condiciones de carga parcial kW 3.2
_nom	Eficiencia del aparato a la potencia térmica nominal % 91 90
_part	Eficiencia del aparato a la potencia térmica en condiciones de carga parcial	%		89
_s	Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal	%	87.4		86.5
EEI	Índice de eficiencia energética, expresado como número entero		128		127
CO_nom (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica nominal	mg/m3		50
CO_part (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica parcial	mg/m3		298
NO_xnom (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica nominal	mg/m3		99
NO_xpart (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica parcial	mg/m3		57
OCC_nom (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal	mg/m3		2
OCG_part (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial	mg/m3		4
PM_nom (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica nominal	mg/m3	5		15
PM_part (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica parcial	mg/m3		7
p_nom	Tiro de los humos a la potencia térmica nominal	Pa		12
p_part	Tiro de los humos a la potencia térmica parcial	Pa		10
el_SA	Consumo de energía eléctrica auxiliar en stand-by	kW		0.002
el_max	Consumo de energía eléctrica auxiliar a la potencia térmica nominal	kW		0.055
el_min	Consumo de energía eléctrica auxiliar a la potencia térmica parcial	kW		0.012
E	Tensión de alimentación	V		230
f	Frecuencia de alimentación	Hz		50
W_max	Potencia eléctrica máxima absorbida. Dato entero	W		360
T_snom	Temperatura de salida del gas de evacuación a la potencia térmica nominal	°C	201		250
T_sport	Temperatura de salida del gas de evacuación a la potencia térmica parcial	°C		131
T_class	Clasificación de la chimenea con arreglo a la norma pertinente			400
_fg nom	Caudal másico del gas de evacuación a la potencia térmica nominal	g/s	5.5		6.1
_fg part	Caudal másico del gas de evacuación a la potencia térmica parcial	g/s		3.8
	CO_2	%	12.7		15.4
	Tiro máximo admitido en el humero	Pa		20
	Tiro mínimo admitido en el humero	Pa		6
	Tiro mínimo para el dimensionamiento de la chimenea	Pa		0.0
	Peso	kg	180		195
	Capacidad del depósito de alimentación	kg		15
	Estufa adecuada para locales no inferiores a	m3		28
	Diámetro de la salida de humos	mm		80
	Combustible	-		Pellets
	Diámetro de la toma de aire exterior	mm		100

Par. Descripción UM			LILIBET9	LILIBET9 Pro 2	LILIBET13	LILIBET13 Pro 3
P_nom	Potencia térmica nominal kW 9 13.2
P_part	Potencia térmica de salida en condiciones de carga parcial kW 3.2
_nom	Eficiencia del aparato a la potencia térmica nominal	%	91		90
_part	Eficiencia del aparato a la potencia térmica en condiciones de carga parcial	%		89
_s	Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal	%	87.4		86.6
EEI	Índice de eficiencia energética, expresado como número entero		128		127
CO_nom (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica nominal	mg/m3		50
CO_part (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica parcial mg/m	3		298
NO_xnom (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica nominal	mg/m3		99
NO_xpart (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica parcial	mg/m3		57
OCG_nom (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal	mg/m3		2
OCG_part (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial	mg/m3		4
PM_nom (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica nominal	mg/m3	5		15
PM_part (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica parcial	mg/m3		7
p_nom	Tiro de los humos a la potencia térmica nominal	Pa	10		12
p_part	Tiro de los humos a la potencia térmica parcial	Pa	12		10
el_SB	Consumo de energía eléctrica auxiliar en stand-by	kW		0.002
el_max	Consumo de energía eléctrica auxiliar a la potencia térmica nominal	kW		0.055
el_min	Consumo de energía eléctrica auxiliar a la potencia térmica parcial	kW		0.012
E	Tensión de alimentación	V		230
f	Frecuencia de alimentación	Hz		50
W_max	Potencia eléctrica máxima absorbida. Dato entero	W		360
T_snom	Temperatura de salida del gas de evacuación a la potencia térmica nominal	°C	201		269
T_spart	Temperatura de salida del gas de evacuación a la potencia térmica parcial	°C		131
T_class	Clasificación de la chimenea con arreglo a la norma pertinente			400
_fg nom	Caudal másico del gas de evacuación a la potencia térmica nominal	g/s	5.5		6.4
_fg part	Caudal másico del gas de evacuación a la potencia térmica parcial	g/s		3.8
	CO_2	% 12.7		16.4
	Tiro máximo admitido en el humero	Pa		20
	Tiro mínimo admitido en el humero	Pa		6
	Tiro mínimo para el dimensionamiento de la chimenea	Pa		0.0
	Peso	kg		170
	Capacidad del depósito de alimentación	kg		18
	Estufa adecuada para locales no inferiores a	m3		28
	Diámetro de la salida de humos	mm		80
	Combustible	-		Pellets
	Diámetro de la toma de aire exterior	mm 100		110

1.3.2 Modelos LILIBET TC US - LILIBET TC

Par. Descripción UM		LILIBET TC 9 US	LILIBET TC 9 US Pro 2	LILIBET TC 12 US	LILIBET TC 12 US Pro 2
P_nom	Potencia térmica nominal kW 9.3 12
P_part	Potencia térmica de salida en condiciones de carga parcial	kW		2.8
_nom	Eficiencia del aparato a la potencia térmica nominal % 91 90
_part	Eficiencia del aparato a la potencia térmica en condiciones de carga parcial	%		90
_s	Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal	% 87.4-86.5
EEI	Índice de eficiencia energética, expresado como número entero		128		127
CO_nom (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica nominal	mg/m3		50
CO_part (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica parcial	mg/m3		250
NO_xnom (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica nominal	mg/m3		99
NO_xpart (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica parcial	mg/m3		92
OCC_nom (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal	mg/m3		2
OCC_part (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial	mg/m3		5
PM_nom (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica nominal	mg/m3	9		13
PM_part (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica parcial	mg/m3		16
p_nom	Tiro de los humos a la potencia térmica nominal	Pa		12
p_part	Tiro de los humos a la potencia térmica parcial	Pa		10
el_SA	Consumo de energía eléctrica auxiliar en stand-by	kW		0.002
el_max	Consumo de energía eléctrica auxiliar a la potencia térmica nominal	kW		0.055
el_min	Consumo de energía eléctrica auxiliar a la potencia térmica parcial	kW		0.012
E	Tensión de alimentación	V		230
f	Frecuencia de alimentación	Hz		50
W_max	Potencia eléctrica máxima absorbida. Dato entero	W		360
T_snom	Temperatura de salida del gas de evacuación a la potencia térmica nominal	°C	220		253
T_spart	Temperatura de salida del gas de evacuación a la potencia térmica parcial	°C		127
T_class	Clasificación de la chimenea con arreglo a la norma pertinente			400
_lg nom	Caudal másico del gas de evacuación a la potencia térmica nominal	g/s	4.9		5.9
_lg part	Caudal másico del gas de evacuación a la potencia térmica parcial	g/s		3.4
	CO_2	%	14.7		15.8
	Tiro máximo admitido en el humero	Pa		20
	Tiro mínimo admitido en el humero	Pa		6
	Tiro mínimo para el dimensionamiento de la chimenea	Pa		0.0
	Peso	kg 180		195
	Capacidad del depósito de alimentación	kg		15
	Estufa adecuada para locales no inferiores a	m3	28		60
	Diámetro de la salida de humos	mm		80
	Combustible	-		Pellets
	Diámetro de la toma de aire exterior	mm		100

Par. Descripción UM			LILIBET TC 9	LILIBET TC 9 Pro 2	LILIBET TC 13	LILIBET TC 13 Pro 3
P_nom	Potencia térmica nominal kW 9.3 13
P_part	Potencia térmica de salida en condiciones de carga parcial	kW			2.8
_nom	Eficiencia del aparato a la potencia térmica nominal % 91 90
_part	Eficiencia del aparato a la potencia térmica en condiciones de carga parcial	%			90
_s	Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal	%	87.4	87.3	86.6	86.3
EEI	Índice de eficiencia energética, expresado como número entero			128		127
CO_nom (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica nominal	mg/m3			50
CO_part (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica parcial mg/m	3			250
NO_xnom (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica nominal	mg/m3			99
NO_xpart (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica parcial	mg/m3			92
OCG_nom (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal	mg/m3			2
OCG_part (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial	mg/m3			5
PM_nom (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica nominal	mg/m3		9		13
PM_part (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica parcial	mg/m3			16
p_nom	Tiro de los humos a la potencia térmica nominal	Pa			12
p_part	Tiro de los humos a la potencia térmica parcial	Pa			10
el_s3	Consumo de energía eléctrica auxiliar en stand-by	kW			0.002
el_max	Consumo de energía eléctrica auxiliar a la potencia térmica nominal	kW	0.055	0.075	0.055	0.13
el_min	Consumo de energía eléctrica auxiliar a la potencia térmica parcial	kW			0.012
E	Tensión de alimentación	V			230
f	Frecuencia de alimentación	Hz			50
W_max	Potencia eléctrica máxima absorbida. Dato entero	W			360
T_snom	Temperatura de salida del gas de evacuación a la potencia térmica nominal	°C		220		265
T_spart	Temperatura de salida del gas de evacuación a la potencia térmica parcial	°C			127
T_class	Clasificación de la chimenea con arreglo a la norma pertinente				400
_fg nom	Caudal másico del gas de evacuación a la potencia térmica nominal	g/s		4.9		6.3
_fg part	Caudal másico del gas de evacuación a la potencia térmica parcial	g/s			3.4
	CO_2	% 14.7			16.3
	Tiro máximo admitido en el humero	Pa			20
	Tiro mínimo admitido en el humero	Pa			6
	Tiro mínimo para el dimensionamiento de la chimenea	Pa			0.0
	Peso	kg		180		170
	Capacidad del depósito de alimentación	kg			18
	Estufa adecuada para locales no inferiores a	m3			28
	Diámetro de la salida de humos	mm			80
	Combustible	-			Pellets
	Diámetro de la toma de aire exterior	mm 100			110

1.3.3 Distancias mínimas de seguridad

Par. Descripción UM			LILIBET 9 US	LILIBET 9 US Pro 2	LILIBET 12 US	LILIBET 12 US pro 2
d_R	Distancias mínimas por detrás respecto a material combustible mm 50
d_s	Distancias mínimas por los lados respecto a material combustible mm 200
d_c	Distancias mínimas por arriba respecto a material combustible mm 750
d_p	Distancias mínimas por delante respecto a material combustible mm 800
d_	Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto	mm 1500
d_L	Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto	mm 1500

Par. Descripción UM			LILIBET 9	LILIBET 9 Pro 2	LILIBET 13	LILIBET 13 Pro 3
d_R	Distancias mínimas por detrás respecto a material combustible	mm 50
d_s	Distancias mínimas por los lados respecto a material combustible mm 200
d_c	Distancias mínimas por arriba respecto a material combustible mm 750
d_p	Distancias mínimas por delante respecto a material combustible mm 800
d_f	Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto	mm 1500
d_L	Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto	mm 1500

Par. Descripción UM			LILIBET TC9 US	LILIBET TC 9US Pro 2	LILIBET TC12 US	LILIBET TC12 US Pro 2
d_R	Distancias mínimas por detrás respecto a material combustible	mm 50
d_s	Distancias mínimas por los lados respecto a material combustible mm 200
d_c	Distancias mínimas por arriba respecto a material combustible mm 750
d_P	Distancias mínimas por delante respecto a material combustible mm 800
d_F	Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto	mm 1500
d_L	Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto	mm 1500

Par. Descripción UM			LILIBET TC 9	LILIBET TC 9 Pro 2	LILIBET TC 13	LILIBET TC 13 Pro 3
d_R	Distancias mínimas por detrás respecto a material combustible	mm 50
d_s	Distancias mínimas por los lados respecto a material combustible mm 200
d_c	Distancias mínimas por arriba respecto a material combustible mm 750
d_p	Distancias mínimas por delante respecto a material combustible mm 800
d_F	Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto	mm 1500
d_L	Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto	mm 1500

Palazzetti Lilibet TC 12 kW US - Distancias mínimas de seguridad - 1


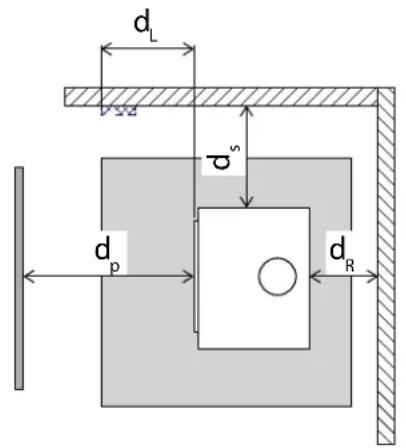

Palazzetti Lilibet TC 12 kW US - Distancias mínimas de seguridad - 2

1.3.4 Distancias mínimas para un mantenimiento y gestión correctos

Par. Descripción UM			LILIBET 9US	LILIBET 9US Pro 2	LILIBET 12US	LILIBET 12US pro 2
X1 Distancias mínimas por delante respecto a material combustible mm 1000
X2 Distancias mínimas por detrás respecto a material combustible mm 50
Y1 Distancias mínimas por los lados respecto a material combustible mm 1000
Y2	Distancias mínimas por los lados respecto a material combustible	mm		1000
Z	Distancias mínimas por arriba respecto a material combustible	mm		750
Par. Descripción UM			LILIBET 9	LILIBET 9Pro 2	LILIBET 13	LILIBET 13Pro 3
X1 Distancias mínimas por delante respecto a material combustible mm 1000
X2	Distancias mínimas por detrás respecto a material combustible	mm		50
Y1 Distancias mínimas por los lados respecto a material combustible mm 1000
Y2	Distancias mínimas por los lados respecto a material combustible	mm		1000
Z	Distancias mínimas por arriba respecto a material combustible	mm		750
Par. Descripción UM			LiLIBET TC9 US	LiLIBET TC 9US Pro 2	LiLIBET TC12 US	LiLIBET TC12 US Pro 2
X1 Distancias mínimas por delante respecto a material combustible mm 1000
X2	Distancias mínimas por detrás respecto a material combustible	mm		50
Y1 Distancias mínimas por los lados respecto a material combustible mm 1000
Y2	Distancias mínimas por los lados respecto a material combustible	mm		1000
Z	Distancias mínimas por arriba respecto a material combustible	mm		750
Par. Descripción UM			LiLIBETTC 9	LiLIBET TC 9Pro 2	LiLIBETTC 13	LiLIBET TC13 Pro 3
X1 Distancias mínimas por delante respecto a material combustible mm 1000
X2	Distancias mínimas por detrás respecto a material combustible	mm		50
Y1 Distancias mínimas por los lados respecto a material combustible mm 1000
Y2	Distancias mínimas por loslados respecto a material combustible	mm		1000
Z	Distancias mínimas por arriba respecto a material combustible	mm		750

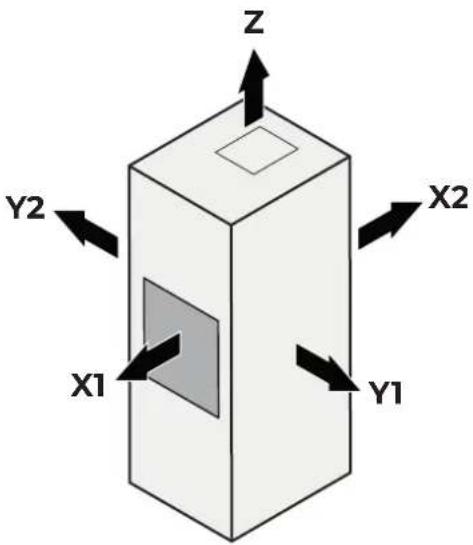

Palazzetti Lilibet TC 12 kW US - Distancias mínimas de seguridad - 3

Figura 6

2 REVESTIMIENTO

2.1 Desmontaje y montaje del revestimiento

2.1.1 Desmontaje de los laterales

Palazzetti Lilibet TC 12 kW US - REVESTIMIENTO - 1

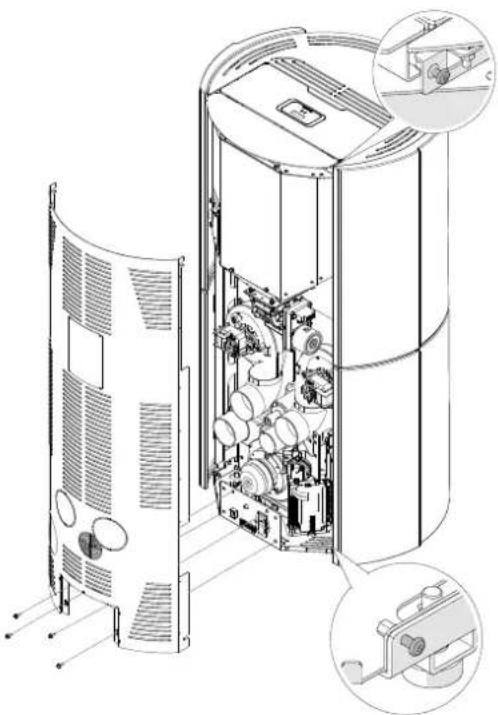

2.1.2 Desmontaje de la trasera

Palazzetti Lilibet TC 12 kW US - REVESTIMIENTO - 2

2.1.3 Desmontaje de la tapa

Modelos LILIBET US - LILIBET TC US

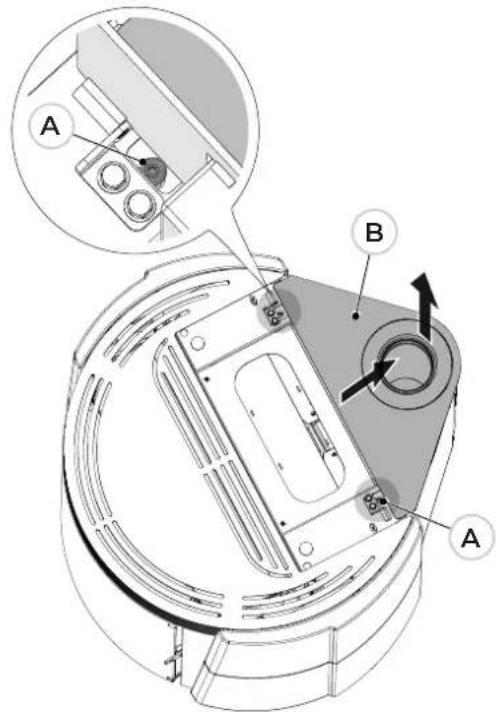

Afloje los tornillos (A) y extraiga la tapa (B)

Palazzetti Lilibet TC 12 kW US - Modelos LILIBET US - LILIBET TC US - 1

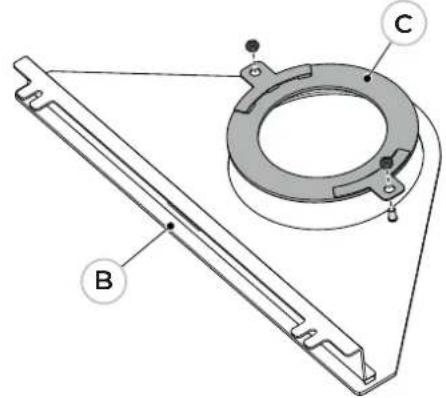

Gire la tapa (B) y quite el soporte (C) cuando esté previsto el tubo concéntrico.

Palazzetti Lilibet TC 12 kW US - Modelos LILIBET US - LILIBET TC US - 2

Para el montaje se han de seguir los pasos en orden inverso al indicado en las figuras de desmontaje.

KAZALO

1 UPOZNAVANJE PROIZVODA 69

1.1 Glavne komponente....69
1.1.1 LILIBET 69
1.2 Dimenzije 71
1.2.1 Modeli LILIBET US - LILIBET TC US 71
1.2.2 Modeli LILIBET - LILIBET TC 72
1.3 Tehničke značajke 73
1.3.1 Modeli LILIBET US - LILIBET....73
1.3.2 Modeli LILIBET TC US - LILIBET TC. 75
1.3.3 Minimalne sigurnosne udaljenosti 77
1.3.4 Minimalne udaljenosti za ispravno održavanje i upravljanje ..... 78

2 OBLOGA 79

Palazzetti se reserva el derecho de variar de cualquier modo y sin preaviso los propios productos en el intento de mejorar sin perjudicar las características esenciales.

Índice Haga clic en un título para acceder a él

Dragi kupče,
INFORMACIÓN DEL PRODUCTO 56
REVESTIMIENTO 66
INFORMACIÓN DEL PRODUCTO
Componentes principales
LILIBET
Medidas
Modelos LILIBET US - LILIBET TC US
Características técnicas
Distancias mínimas de seguridad
REVESTIMIENTO
Desmontaje de la tapa
Modelos LILIBET US - LILIBET TC US
KAZALO
UPOZNAVANJE PROIZVODA 69
OBLOGA 79

Asistente de manual

Impulsado por Anthropic

Esperando tu mensaje

Información del producto

Marca : Palazzetti

Modelo : Lilibet TC 12 kW US

Categoría : Cocina
