Quantum Q201A - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	ESX
Modell	Quantum Q201A
Lautsprechergröße	20 cm (8 Zoll)
RMS-Ausgangsleistung	1 x 100 W
Maximale Ausgangsleistung	1 x 200 W
Frequenzbereich	20 – 150 Hz
Einstellbarer Tiefpassfilter	50 – 150 Hz
Subsonic-Filter	Fest bei 20 Hz
Einstellbare Phase	0° / 180°
Einstellbarer Bass-Boost	0 – 12 dB @ 45 Hz
Stromversorgung	+12 V (9 – 15 V), Masse negativ
Sicherung	15 A
Abmessungen (L x H x T)	210 x 73 x 290 mm
Gewicht (ca.)	Ca. 3,5 kg
Auto Turn-On Funktion	Ja (Spannungserkennung am High-Level-Eingang)
Fernbedienung des Basspegels	Ja (kabelgebunden, enthalten)
Schutz	Schutz-LED (Überhitzung, Kurzschluss)
Eingänge	RCA (Line) und High-Level (HI LEVEL IN)
Empfohlene Installation	Kofferraum, mit ausreichender Luftzirkulation

Häufig gestellte Fragen - Quantum Q201A ESX

Wie schließe ich die Stromversorgung des Subwoofers Quantum Q201A an?

Entfernen Sie zuerst den Minuspol der Batterie. Verbinden Sie die GND-Klemme des Verstärkers mit einem ausreichend dimensionierten Kabel mit dem Minuspol der Batterie. Schließen Sie die +12-V-Klemme über eine Sicherung (15 A) an die Batterie an, die innerhalb von 30 cm vom Pluspol angebracht ist. Schließen Sie schließlich das REM-Kabel an den Remote-Ausgang des Autoradios an.

Kann ich die High-Level- und RCA-Eingänge gleichzeitig verwenden?

Nein, verwenden Sie niemals beide gleichzeitig. Dies könnte das Gerät ernsthaft beschädigen. Wählen Sie je nach den Ausgängen Ihres Autoradios einen der beiden.

Wie stelle ich die Eingangsempfindlichkeit (INPUT LEVEL) ein?

Stellen Sie die Lautstärke des Autoradios auf die Hälfte. Drehen Sie den INPUT LEVEL-Regler, bis eine mittlere Lautstärke erreicht ist. Dies gewährleistet eine ausreichende Leistungsreserve und ein gutes Signal-Rausch-Verhältnis.

Was bedeutet die rote PROTECT-Anzeige?

Die PROTECT-LED leuchtet bei Überhitzung oder Kurzschluss (zu niedrige Impedanz). Die Schutzschaltung schaltet den Verstärker automatisch ab. Lassen Sie das Gerät abkühlen und überprüfen Sie die Lautsprecheranschlüsse. Die LED erlischt nach Behebung des Problems.

Wie verwende ich die Auto-Turn-On-Funktion?

Stellen Sie den Schalter AUTO TURN ON auf ON. Der Verstärker erkennt dann eine Spannung von 6 V am High-Level-Eingang, wenn das Autoradio eingeschaltet wird, und schaltet sich automatisch ein. Diese Funktion funktioniert mit den meisten modernen Quellen.

Wie stelle ich den Tiefpassfilter (LOW PASS) ein?

Stellen Sie den LOW PASS-Regler je nach den Eigenschaften Ihrer Basslautsprecher zwischen 50 und 150 Hz ein. Eine niedrigere Frequenz reserviert die Bässe für den Subwoofer, eine höhere ermöglicht eine bessere Abstimmung mit den Satelliten.

Wozu dient der Schalter PHASE SHIFT (0°/180°)?

Er ermöglicht die Umkehrung der Signalphase, um den Subwoofer mit den anderen Lautsprechern im Fahrzeug zu synchronisieren. Testen Sie beide Positionen und wählen Sie diejenige, die die meisten Bässe liefert.

Wie verwende ich den Bass-Boost?

Drehen Sie den BASS BOOST-Regler, um eine Verstärkung von 0 bis 12 dB bei 45 Hz hinzuzufügen. Achtung: Übermäßige Nutzung kann den Lautsprecher beschädigen. Verwenden Sie ihn mit Bedacht.

Wie schließe ich die Fernbedienung des Basspegels an?

Schließen Sie die mitgelieferte Fernbedienung mit dem beiliegenden Kabel an die REMOTE-Buchse des Verstärkers an. Sie können dann den Basspegel vom Fahrersitz aus einstellen.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie, ob die Sicherung in der Leitung (nahe der Batterie) und die Sicherungen am Verstärker intakt sind. Stellen Sie sicher, dass die Masse an einer sauberen Metallfläche angeschlossen ist. Prüfen Sie das Vorhandensein von 9–16 V an der +12-V-Klemme und am REM-Kabel. Wenn Sie den High-Level-Eingang verwenden, stellen Sie sicher, dass der Schalter AUTO TURN ON auf ON steht.

BEDIENUNGSANLEITUNG Quantum Q201A ESX

DEU BEDIENUNGSANLEITUNG 3

ENG USER'S MANUAL 9

FRA MODE D'EMPLOI 13

ITA MANUALE D'USO 18

ESP MANUAL DE USO 23

Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen.

TECHNISCHE DATEN Q201A

Subwoofer	20 cm (8")
Ausgangsleistung RMS	1 x 100 W
Ausgangsleistung Max.	1 x 200 W
Frequenzgang	20 – 150 Hz
Tiefpassfilter	50 – 150 Hz
Subsonicfilter	Fixiert bei 20 Hz
Phasen-Schalter	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Betriebsspannung	+12 V (9 – 15 V), Minus an Masse
Sicherung	15 A
Abmessungen (B x H x L)	210 x 73 x 290 mm

Technische Änderungen vorbehalten

HINWEISE VOR DER INSTALLATION

• Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
• Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Das Gerät darf nicht in zu kleine oder unbelüftete Räume. Schützen Sie das Gerät vor Erschütterungen, Staub und Schmutz.
• Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Störeinstrahlungen kommen kann.
• Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind.
  • Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
• Achten Sie bei der Installation des Geräts darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

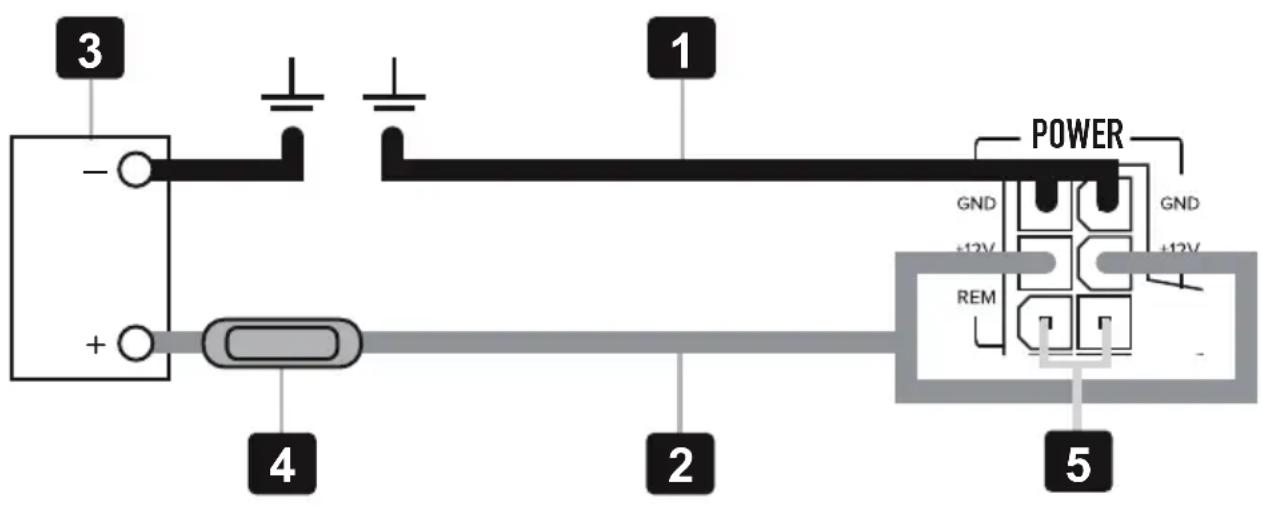

STROMVERSORGUNG UND EINSCHALTLEITUNG

ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (−) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. Verwenden Sie zum Anschließen der einzelnen Anschlüsse den beiliegenden Kabelstecker.

Die in Fahrzeug-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Verstärkers mit dieser Leistung. Achten Sie darauf, dass die Stromleitungen zum GND und +12 V-Anschluss ausreichend groß dimensioniert sind.

Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss [1] des Verstärkers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben.

Der +12 V-Anschluss [2] des Verstärkers muss mit einem ausreichend dimensionierten Stromkabel mit integrierter Sicherung mit dem Pluspol der Batterie [3] verbunden werden. Diese Sicherung [4] sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Lautsprecher-Anschlüsse ein.

Schließen Sie nun die Einschaltleitung [5] des Steuergeräts (Autoradio) an REM an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5 mm² ausreichend.

AUDIOSIGNALKABEL

Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch-Eingang des Verstärkers [6] ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um von Störungen zu verringern.

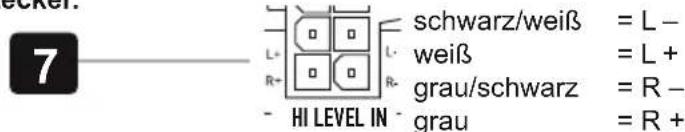

Die Hochpegeleingänge HI LEVEL IN [7] dient zur Ansteuerung des Verstärkers mittels Lautsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Lautsprecherkabel mit den Kabeln des beiliegenden Hochpegeleingang-Steckers.

ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und die Cinch-Eingänge gleichzeitig. Dies könnte das Gerät ernsthaft beschädigen. Verwenden Sie zum Anschließen der einzelnen Anschlüsse den beiliegenden Kabelstecker.

Drücken Sie den Tastschalter AUTO TURN ON [8] in die Position ON. Der Verstärker erkennt dann beim Einschalten des Steuergerätes, bei einem am Hochpegeleingang [7] anliegenden Hochpegelsignal einen Spannungsanstieg und schaltet dadurch den Verstärker automatisch ein. Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker ab. Der Anschluss für die Einschaltleitung [5] ist in diesem Falle ohne Funktion und muss nicht belegt werden.

HINWEIS: Die Automatische Einschaltfunktion funktioniert prinzipiell mit 90% aller Steuergeräte, da diese "High Power"-Ausgänge besitzen. Mit einigen wenigen älteren Autoradios kann die Automatische Einschaltfunktion nicht genutzt werden.

EINGANGSEMPFINDLICHKEIT

Drehen Sie den Regler INPUT LEVEL [9] gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler INPUT LEVEL [9] im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann drehen Sie den Regler INPUT LEVEL [9] ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

REGELBARER BASS BOOST

Mit dem Regler BASS BOOST [10] können Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB einstellen. ACHTUNG: Benutzen Sie diesen Regler mit Bedacht!

SCHALTBARE PHASENLAGE

Mit dem Tastschalter PHASE SHIFT [11] kann die Phasenlage auf 0° oder 180° geschaltet werden, um das Ausgangssignal an die Fahrzeugakustik anzupassen.

REGELBARER TIEFPASSFILTER

Mit dem Regler LOW PASS [12] können Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leistungsfähiger.

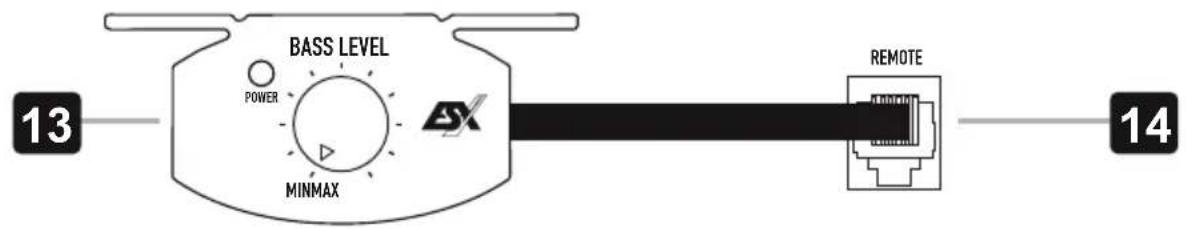

BASSPEGEL-FERNBEDIENUNG

Mit der beiliegenden Kabel-Fernbedienung [13] kann der Basspegel z.b. vom Fahrersitz aus geregelt werden. Verbinden Sie die Kabel-Fernbedienung und den Anschluss REMOTE [14] mit dem beiliegenden Kabel.

SCHUTZSCHALTUNG

Die PROTECT LED [15] leuchtet rot auf, wenn das Gerät überhitzt ist, oder ein Kurzschluss anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verstärker automatisch aus. Dieser sollte nach Behebung des Problems wieder funktionieren.

Die POWER LED [16] leuchtet grün auf, wenn das Gerät betriebsbereit ist.

FEHLERBEHEBUNG

Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung:

Punkt 1:

Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen.

Prüfen Sie, ob die POWER aufleuchtet. Ist dies der Fall, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.

2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen.

3. Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen.

4. Überprüfen Sie, ob am +12V Anschluss und der REMOTE-Leitung 9 bis 16 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Verstärker, Autoradio und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.

5. Überprüfen Sie, ob sich der Tastschalter AUTO TURN ON in der ON Position befindet und der HI LEVEL IN korrekt angeschlossen ist, falls Sie die RCA/Cinch-Eingänge LINE INPUT nicht verwenden.

Punkt 2:

Die PROTECT LED leuchtet auf.

1. Leuchtet die PROTECT LED aufgrund Überhitzung auf, kann dies ein Zeichen dafür sein, dass das Gerät auf sehr hoher Leistung gefahren wird, ohne dass ein adäquater Luftstrom um das Gerät herum vorhanden ist. Dann sollten Sie das System ausschalten und das Gerät abkühlen lassen. Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrecht erhält. Sollte keiner dieser Schritte Abhilfe schaffen, ist das Gerät möglicherweise defekt.

Punkt 3:

Den Verstärker auf Audioleistung überprüfen.

1. Stellen Sie sicher, dass die RCA/Cinch-Kabel am Radio und Verstärker nicht beschädigt sind. Die gesamte Länge der Kabel auf Knicke, Spleiße usw. überprüfen. Überprüfen Sie die RCA/Cinch-Eingänge bei eingeschaltetem Autoradio auf Wechselspannung. Nach Bedarf reparieren bzw. ersetzen.

Punkt 4:

Prüfen warum beim Einschalten des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zum Verstärker entfernen und den Verstärker ein- und ausschalten.
2. Ist das Geräusch eliminiert, die Einschaltleitung des Verstärkers mit einem Verzögerungseinschaltmodul am Steuererät anschließen.

Punkt 5:

Den Verstärker auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA/Cinch-, Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

ODER

1. Alle elektrischen Komponenten zwischen dem Autoradio und dem/den Verstärker(n) umgehen. Das Steuergerät direkt am Verstärkereingang anschließen. Falls das Geräusch eliminiert ist, ist das umgangene Gerät die Ursache des Geräuschs.

ODER

1. Die vorhandenen Massekabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prüfen, ob der verwendete Massepunkt sauber, blank und frei von Farbe, Rost usw. ist.

ODER

1. Ein zweites Erdungskabel vom Minus/Massepol der Batterie zum Massepunkt installieren.

ODER

1. Die Drehstromlichtmaschine und Batterieladung von der Autowerkstatt prüfen lassen. Die ordnungsgemäße Funktion des elektrischen Systems am Fahrzeug prüfen, und zwar einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spannungsreglers usw.
