1. Einleitung

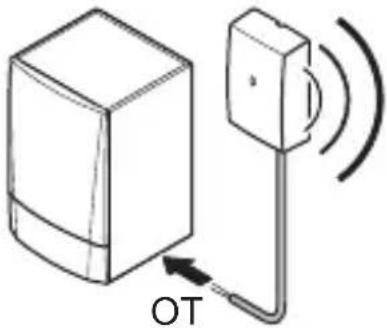

Das iBase RF-Basisstation ist der RF-Sender/Empfänger für den Regler RF. Das Basisstation ermöglicht die kabellose Kommunikation zwischen dem Regler und dem Kessel über OpenTherm. Um die wechselseitige Kommunikation zu gewährleisten, werden der aktuelle Betriebszustand, Wartungsmeldungen und weitere Informationen im Display des Regeler angezeigt. Das Basisstation befindet sich in der Nähe des Kessels.

2.1 Installationsort das Basisstation
Das Basisstation wird an der Wand in der Nähe des Kessels angebracht.
Hinweise:
- Bringen Sie Das Basisstation so an, dass der Kessel nicht zwischen Das Basisstation und Regler steht. Dies könnte die Signalübertragung stören.
- Achten Sie darauf, dass der Abstand zwischen Das Basisstation und Geräten mit elektromagnetischer Strahlung wie etwa Ventilatoren, Waschmaschinen, Wäschetrocknern usw. mindestens 1 Meter beträgt.
- Bringen Sie Das Basisstation so an, dass ein guter Empfang gewährleistet ist.
Verwenden Sie dazu die Signalstärkenanzeige des Regler. Sie können die Signalstärke über Menü > Informationen anzeigen.

Die Reichweite des Regler beträgt innerhalb von Gebäuden in der Regel Meter.
Hinweis!
Hierbei handelt es sich um einen ungefähren Wert. Die tatsächliche Reichweite des RF-Signals hängt stark von den Gegebenheiten vor Ort ab. Bedenken Sie, dass die Anzahl der Wände und Decken (Metall oder andere Baustoffe) den Empfang (erheblich) beeinträchtigen kann. Andere metallhaltige Gegenstände können den Empfang ebenfalls beeinträchtigen. Dazu gehören Spiegel und Fenster mit Metallbeschichtung, Isolierfolien, Wäschetrockner, Waschmaschinen usw.
2.2 Anschluss das Basisstation

R000253-A

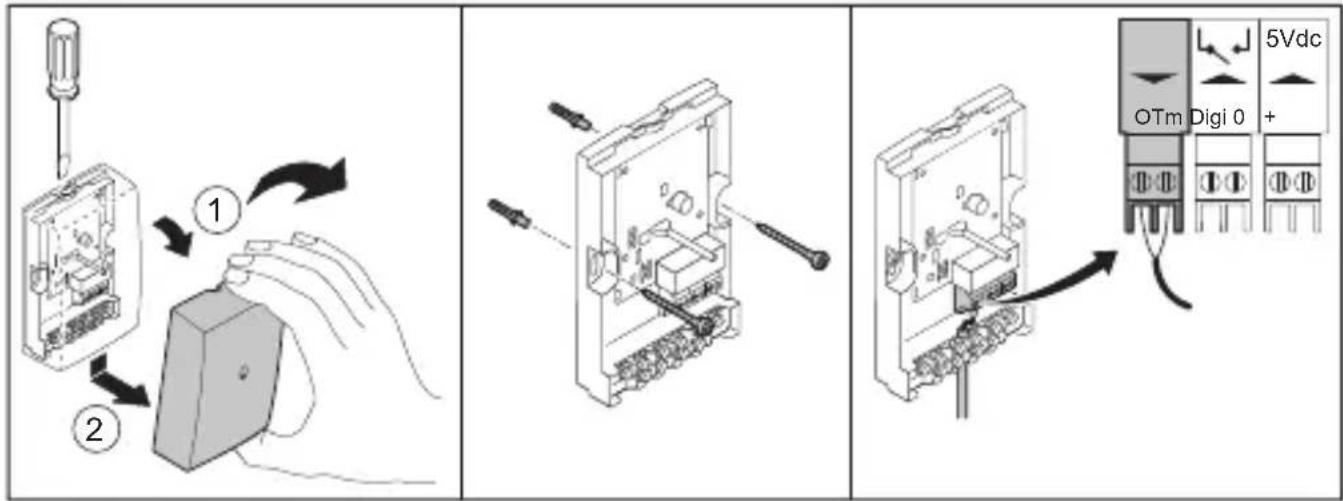

- Öffnen Sie das Gehäuse, indem Sie die Vorderseite mithilfe eines Schraubendrehers von der Bodenplatte lösen.
- Befestigen Sie die Bodenplatte das Basisstation mit den mitgelieferten Schrauben und Dübeln an der Wand. (Sorgen Sie dafür, dass über das Basisstation genügend Platz bleibt, um das Gehäuse zu öffnen).
- Verbinden Sie den OpenTherm-Anschluss des Kessels mit dem OpenTherm-Anschluss das Basisstation (grün, mit OTm gekennzeichnet).
Es spielt keine Rolle, welches Kabel mit welcher Kontaktstelle am OpenTherm-Anschluss verbunden wird.
- Erforderlich, das Kabel für den digitalen Eingang mit dem orangefarbenen, mit DIGI gekennzeichneten Anschluss. Weitere Informationen über die Funktion des digitalen Eingangs finden Sie in der Installations- und Wartungsanleitung des Regler.
- Power nicht unterstützt, verwenden Sie einen externen Netzadapter (5 VDC). Schließen Sie diesen an den Netzanschluss an (grau, gekennzeichnet mit 5 Vdc). Der Netzadapter ist als Zubehör erhältlich.
- Schließen Sie das Gehäuse das Basisstation.
Das Basisstation ist jetzt angeschlossen und betriebsbereit. Der Regler ist automatisch mit das Basisstation verbunden; siehe Kapitel 4.
3. Funktionsprinzip


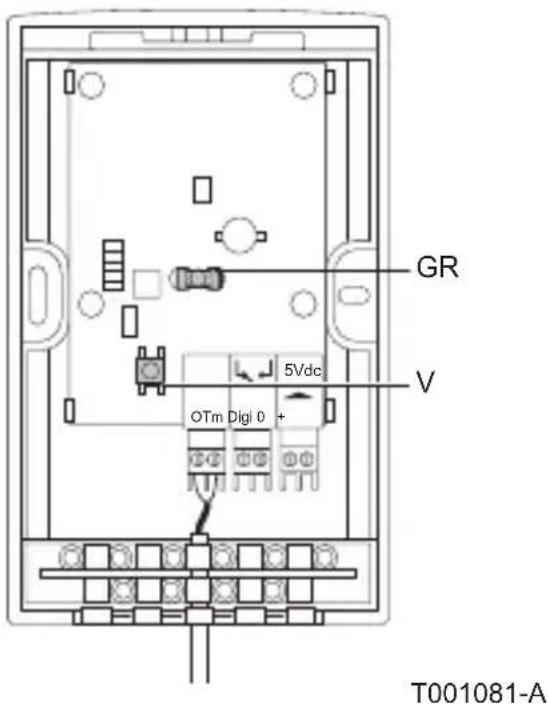

GR V OTm Digi 0 + T001081-AGR Grüne Statusanzeige
V Verbindungsschalter
Grüne Statusanzeige
Die Statusanzeige zeigt Informationen zur Stromversorgung und zur RF Verbindung an. Fehlermeldungen hinsichtlich der Stromversorgung und der RF Verbindung werden ebenfalls mit der Statusanzeige angezeigt; siehe Kapitel 5.
Verbindungsschalter
Mit diesem Schalter wird eine Verbindung zwischen das Basisstation und Regler hergestellt.
| Statusanzeige Status | |
| Aus Das Basisstation wird nicht mit Strom versorgt. | |
| Leuchtet alle 4 Sekunden einmal auf | Das Basisstation arbeitet normal. |
| Leuchtet einmal pro Sekunde auf | Das Basisstation versucht, eine Verbindung mit dem Regler herzustellen. |
4. Inbetriebnahme
Basisstation und Regler sind normalerweise automatisch miteinander verbunden. Die Einstellungen wurden bereits beim Hersteller vorgenommen. Wenn Sie jedoch eine der Komponenten austauschen, muss die Verbindung erneut hergestellt werden. Gehen Sie dabei wie folgt vor:
- Öffnen Sie das Gehäuse das Basisstation.
- Drücken Sie den Verbindungsschalter von das Basisstation, und halten Sie ihn drei Sekunden lang gedrückt. Die Statusanzeige leuchtet nun einmal pro Sekunde auf.
-
Aktivieren Sie die Option Verbinden des Regler (siehe Regler Bedienungsanleitung). Die Statusanzeige das Basisstation leuchtet nun alle 4 Sekunden einmal auf.
-
Überprüfen Sie am Regler, ob eine Verbindung hergestellt wurde. Falls nicht, wiederholen Sie den Vorgang.
- Schließen Sie das Gehäuse wieder. Basisstation und Regler sind nun wieder miteinander verbunden.
5. Fehlermeldungen
Fehlermeldungen werden von der grünen Statusanzeige angezeigt. Dabei blinkt die Statusanzeige wie folgt:
- Die Anzeige leuchtet 1 Sekunde lang auf ( ● ) und erlischt dann wieder für 0,5 Sekunden ( ● ).
- Die Anzeige leuchtet dann, wie in der untenstehenden Tabelle beschrieben, mehrmals auf und zeigt so an, um welchen Fehler es sich handelt.
- Anschließend erlischt die Anzeige für mindestens 0,5 Sekunden. Dieses Muster wiederholt sich.
| Fehleranzeige Statusanzeige blinkt einmal: | |
| Problem Problem mit der Stromversorgung. | |
| Lösung Überprüfen Sie, ob der Kessel eingeschaltet ist und die das Basisstation ordnungsgemäß angeschlossen wurde. Falls der Kessel OpenTherm Smart Power nicht unterstützt, schließen Sie einen externen (5 V DC 300mA) Adapter an. |
| Fehleranzeige | Statusanzeige blinkt zweimal: |
| Problem Seit 60 | Sekunden besteht keine Kommunikation mit OpenTherm. |
| Lösung Überprüfen Sie, ob der Kessel eingeschaltet ist und ob das Basisstation ordnungsgemäß angeschlossen wurde. | |
| Fehleranzeige | Statusanzeige blinkt dreimal: |
| Problem Keine | Verbindung mit Regler. |
| Lösung - Überprüfen Sie, ob Regler einen Fehler anzeigt oder eingeschaltet ist.- Versuchen Sie, die Verbindung zwischen thermostat RF und das Basisstation wiederherzustellen; siehe Kapitel 4.- Wird das Problem dadurch nicht behoben, suchen Sie einen anderen Standort für Regler oder Basisstation, oder entfernen Sie Hindernisse, die das RF-Signal stören könnten, siehe Kapitel 3. | |
DE
| Fehleranzeige | Statusanzeige blinkt viermal: |
| Problem Seit 10 | Minuten keine RF-Kommunikation mit dem Regler. |
| Lösung - Überprüfen Sie, ob Regler einen Fehler anzeigt oder eingeschaltet ist.- Versuchen Sie, die Verbindung zwischen thermostat RF und das Basisstation wiederherzustellen; siehe Kapitel 4.- Wird das Problem dadurch nicht behoben, suchen Sie einen anderen Standort für Regler oder Basisstation, oder entfernen Sie Hindernisse, die das RF-Signal stören könnten, siehe Kapitel 3. | |
6. Probleme und Lösungen
| Problem Eine | Verbindung mit dem Regler besteht nicht oder konnte nicht hergestellt werden. |
| Lösung Überprüfen Sie die Statusanzeige, siehe Kapitel 5. | |
| Problem Es besteht eine RF-Verbindung, aber kein Kontakt zum Kessel (Fehlermeldung - F201 beim Regler). | |
| Lösung Überprüfen Sie, ob der Kessel eingeschaltet ist und eine Verbindung zu OpenTherm besteht. | |
7. Technische Daten
| Allgemeines | |
| Abmessungen 80 x 60 | x 40 (L x B x H) in mm |
| Stromversorgung Über | OpenTherm Smart Power oder separaten 5 VDC-Adapter (300mA) |
| Digitaler Eingang Potenzialfreier Kontakt (Schalter) | |
| RF 868,3 MHz, bidirektionale sichere Kommunikation | |
| Umgebungsbedingungen | |
| Lagerbedingungen Temperatur: -25°C – 60°C | |
| Betriebsbedingungen 0°C – 60°C | |
| Kabellose Reichweite | Die Reichweite des Regler beträgt innerhalb von Gebäuden in der Regel 30 Meter. Die Reichweite ist je nach Situation unterschiedlich (siehe Kapitel 3). |
| Gütezeichen und Normen | |
| Gütezeichen und Normen | RED 2014/53/EU |
| Freifallen: IEC 68-2-32 | |
| RoHS-konform | |
| OpenTherm V3.0 | |
| Schutzklasse IP20 | |
DE

OpenTherm*
CE
