BEDIENUNGSANLEITUNG GAS 210 ECO PRO Remeha

1.1 Verwendete Piktogramme 37
1.2 Wichtige Anweisungen 37

2. Sicherheit ....38

3. Inbetriebnahme.... 39

3.1 Schaltfeld 39
3.1.1 Kessel aufstarten 39
3.2 Anzeige aktueller Werte 40
3.3 Abstimmen des Kessels auf die Anlage....41
3.3.1 Änderung von Parametern auf Benutzerebene (ohne Zugangscode)....41
3.4 Einstellen des Handbetriebs (Symbol 🎨) 42
3.5 Außerbetriebnahme des Kessels 42
3.5.1 Außerbetriebnahme des Kessels für längere Zeit (mit Frostschutz) 42
3.5.2 Außerbetriebnahme des Kessels für längere Zeit (ohne Frostschutz) 43

4. Blockierungen und störungen ....44

4.1 Allgemeines 44
4.2 Blockierungen und Störungen 44
4.3 Blockierungscode 44
4.4 Störungscode 45

5. Technische spezifikationen....47

5.1 Technische Daten....47

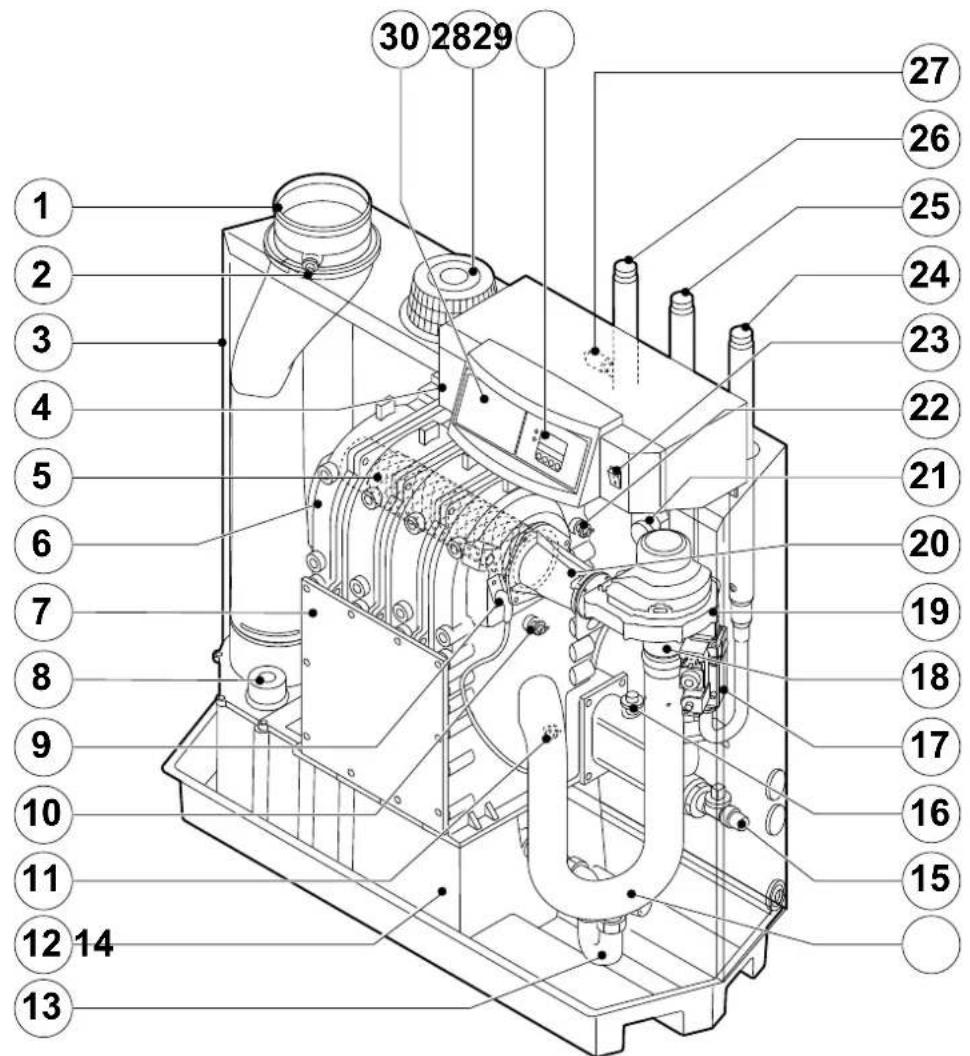

5.2 Kesselausführung....48
5.3 Arbeitsprinzip 49

FR

FRANÇAIS

50

Préface....50

1. Introduction ...... 51

5.1 Technische gegevens

tabel 04 Technische gegevens

Diese Bedienungsanleitung mit vielen praktischen Erläuterungen zum Brennwertkessel Remeha Gas 210 ECO PRO richten sich insbesondere an den Endverwender.

Die hier enthaltenen Hinweise sollen vor der Inbetriebnahme und während des Betriebs eine sichere und störungsfreie Funktion des Kessels gewährleisten.

Lesen Sie bitte vor Inbetriebnahme des Kessels diese Anleitung sorgfältig durch, machen Sie sich mit der Funktion des Kessels und seiner Bedienung vertraut, und halten Sie die Hinweise strikt ein. Die vorliegenden Anleitung umfasst außerdem Angaben zum Kessel im Allgemeinen, zur Behebung von Störungen sowie die technischen Daten des Kessels.

Bei Remeha B.V. arbeiten wir kontinuierlich an der Verbesserung unserer Produkte. Die in diesen Bedienungsanleitung veröffentlichten Daten basieren auf den aktuellsten Informationen. Spätere Änderungen bleiben allerdings vorbehalten. Wir behalten uns das Recht vor, jederzeit Änderungen an Konstruktion und/oder Ausführung unserer Produkte vorzunehmen, ohne dass daraus eine Verpflichtung erwächst, frühere Lieferungen entsprechend anzupassen.

1. Einleitung

1.1 Verwendete Piktogramme

In dieser Bedienungsanleitung werden zur besonderen Betonung bestimmter Vorschriften die nachstehenden Piktogramme verwendet. Sie dienen der Verbesserung Ihrer persönlichen Sicherheit und der Gewährleistung der technischen Betriebssicherheit des Kessels. Folgende Piktogramme werden verwendet:

Nützlicher oder praktischer Tipp

Wichtiger Hinweis zur Ausführung einer Tätigkeit

Mögliche Gefahr von Personenschäden oder materiellen Schäden an Kessel, Gebäude oder Umwelt

Mögliche Stromschlaggefahr Es können schwerwiegende Verletzungen von Personen auftreten.

1.2 Wichtige Anweisungen

Ihr Installateur liefert oft eine Bedienungsanleitung für die ganze Installation. Falls diese zur Verfügung steht, bitte zuerst ihren Anweisungen folgen.

Arbeiten am Kessel

Installation, Inbetriebnahme, Wartung und Reparaturarbeiten dürfen nur durch fachkundige und ausreichend qualifizierte Installateure entsprechend den geltenden nationalen und lokalen Normen und Vorschriften ausgeführt werden.

Anweisungs- und Warnaufkleber, die am Kessel angebracht wurden, dürfen nicht entfernt oder abgedeckt werden und müssen während der gesamten Lebensdauer des Kessels lesbar sein. Ergänzend zu den in dieser Bedienungsanleitung enthaltenen Informationen müssen auch die allgemein geltenden Sicherheitsvorschriften zur Verhütung von Unfällen beachtet werden.

Bewahren Sie dieses Dokument in der Nähe der Anlage auf.

2. Sicherheit

Halten Sie die genannten Sicherheitshinweise strikt ein.

Riecht es nach Gas? Gehen Sie wie folgt vor:

Rauchen Sie nicht, machen Sie kein Feuer, und verursachen Sie keine Funken.

• Betätigen Sie keine elektrischen Schalter.
• Schließen Sie den Gashahn.
- Öffnen Sie Türen und Fenster.
- Warnen Sie die anwesenden Personen, und verlassen Sie gemeinsam das Gebäude.
• Rufen Sie Ihren Fachmann von außerhalb Ihrer Wohnung an.

Riecht es nach Rauch- oder Brandgasen? Gehen Sie wie folgt vor:

• Ziehen Sie den Stecker aus der Steckdose.
• Öffnen Sie Türen und Fenster.
• Warnen Sie die anwesenden Personen, und verlassen Sie gemeinsam das Gebäude.
• Rufen Sie Ihren Fachmann von außerhalb Ihrer Wohnung an.

Aufstellungsraum des Kessels

• Leicht entflammbare Stoffe oder Flüssigkeiten, aggressive Stoffe und/oder unter Druck stehende Behälter dürfen nicht in der Nähe der Wärmezentrale gelagert oder verwendet werden.
  • Der Raum muss frostfrei sein.

Wartung und Inspektion

Um einen sicheren und optimalen Betrieb der Wärmezentrale zu gewährleisten, muss diese einmal pro Jahr von einem anerkannten Fachmann überprüft bzw. gewartet werden.

3. Inbetriebnahme

3.1 Schaltfeld

Das Schaltfeld des Kessels umfasst vier Funktionstasten, eine Menütaste, eine Schornsteinfegertaste, einen Ein/Aus-Schalter und ein Display. Die Funktionstasten passen sich an die zu bedienende Funktion an und haben dann folgende Funktionen:

1 2 3 4 5 6 7 8 I 0

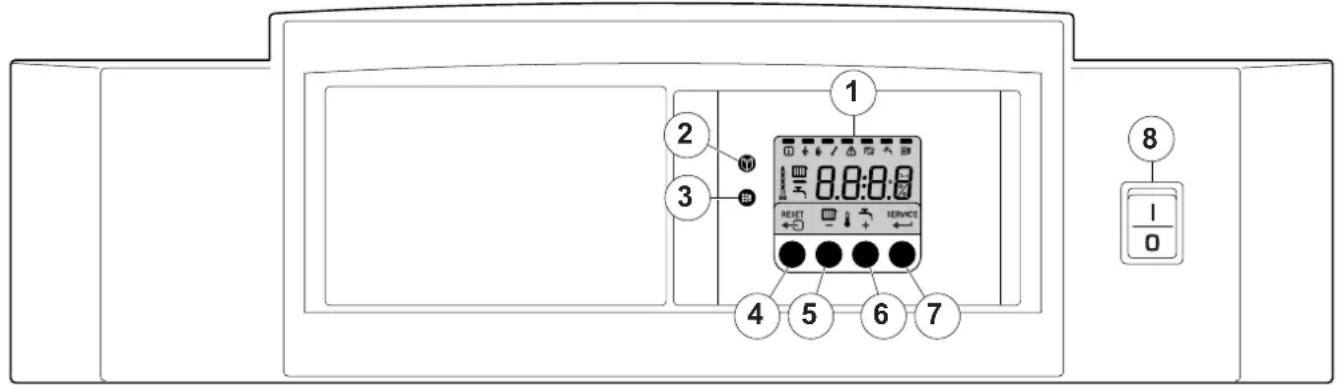

Bild 01 Schaltfeld
114492LTAL21H008a
1 = Display 5 = [ZH-Temperatur] oder [-]-Taste
2 = [Menü]-Taste 6 = [+]-Taste
3 = [Schornsteinfeger]-Taste 7 = [Enter]-Taste oder [Service]-Anzeige
4 = [Escape] oder [Reset]-Taste 8 = Netzschalter

Das Display hat vier Positionen und mehrere Symbole. Es informiert über den Betriebszustand des Kessels und über eventuelle Störungen. Die Anzeige kann aus Ziffern, Punkten und/oder Buchstaben bestehen.

Die Symbole über den Funktionstasten zeigen die momentane Funktion der Tasten an.

Wenn 3 Minuten lang keine Taste gedrückt wurde, erlischt die Displaybeleuchtung, und auf dem Display werden nur die Symbole

, angezeigt. Wenn Sie dann auf eine beliebige Taste drücken, werden auf dem Display der momentane Kesselstatus und der aktuelle Betriebscode angezeigt. Im Falle einer Störung wird immer der entsprechende Code angezeigt.

3.1.1 Kessel aufstarten

1. Bitte zuerst die Anlageanleitung Ihres Installateurs konsultieren. Wenn diese nicht vorhanden sein sollte, bitte nachfolgende Anweisungen einhalten.
2. Überprüfen Sie den Wasserdruck in der Anlage (mindestens 0,8 bar). Wenn nötig Wasser nachfüllen.
3. Öffnen Sie den Gashaupthahn.
4. Sorgen Sie dafür, dass die Kesselregelung auf Wärmebedarf eingestellt ist.
5. Schalten Sie die Umwälzpumpe ein.
6. Schalten Sie die Stromversorgung des Kessels und den Hauptschalter im Kesselschaltfeld ein; der Gas 210 ECO PRO führt jetzt das Startprogramm aus.

Auf dem Display erscheinen nacheinander:

- Ein kurzer Displaytest, bei dem alle Segmente des Displays sichtbar sind

F: X.X Softwareversion und abwechselnd mit I n , t P: X.X Parameterversion

- Danach kann (je nach Betriebszustand) Folgendes auf dem Display erscheinen:

N : L (blinkt) : Phase und Nul Kabel sind falsch angeschlossen; Sie sollen die Kabel umgekehrt an die 230V-Klemmleiste anschliessen!

Bei Wärmeanforderung:

1 Kesselstart

2 Brennerstart

3 ZH-Betrieb, kurz in Teillast, dann in Volllast

Bei Wegfall der Wärmeanforderung:

5 Brennerstopp

6 Kesselstopp

0 Stand-by

Tabelle 01 Normaler Betriebsablauf

3.2 Anzeige aktueller Werte


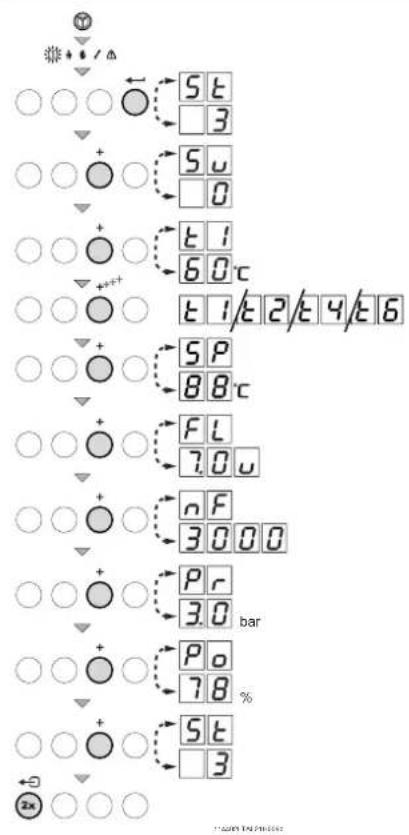

Bild 02 Anzeige aktueller Werte

Im „Informationsmenü“ i können die folgenden aktuellen Werte aufgerufen werden:

• 5 t = Status
• 5 u. = Substatus
• = Vorlauftemperatur [°C]
• 2 = Rücklauftemperatur [°C]
• 24 = Außentemperatur [°C]
• E.δ = Kesselblocktemperatur [°C]
• 5 P = Interner Sollwert [°C];
• F L = lonisationsstrom [μA]
• n F = Gebläsedrehzahl [t/min]
• P r = Wasserdruck [mbar]
• P|_a. = Gelieferte relative Leistung [%]

Die aktuellen Werte können folgendermaßen aufgerufen werden:

- Drücken Sie auf die 📋-Taste. Daraufhin blinkt das ⓘ-Symbol. Bestätigen Sie mit der ←-Taste.

- Jetzt erscheint abwechselnd 58 und 3, der aktuelle Status.

- Drücken Sie erneut auf die [+]-Taste, damit abwechselnd 5 und 0 erscheint, der aktuelle Substatus.

- Drücken Sie erneut auf die [+]-Taste; jetzt erscheint abwechselnd und zum Beispiel °C, die aktuelle Vorlauftemperatur.

- Drücken Sie mehrmals auf die [+]-Taste, damit auch die anderen Temperaturen angezeigt werden.

- Drücken Sie erneut auf die [+]-Taste; jetzt erscheint abwechselnd 5P und zum Beispiel 88^ , die interne Sollwerttemperatur.

• Drücken Sie erneut auf die [+]-Taste, damit abwechselnd F L und zum Beispiel 700 erscheint, der aktuelle lonisationsstrom.
• Drücken Sie erneut auf die [+]-Taste, damit abwechselnd n F und zum Beispiel 3000 (t/min) erscheint, die aktuelle Gebläsedrehzahl;
• Drücken Sie erneut auf die [+] -Taste, damit abwechselnd P und zum Beispiel 3.0 bar erscheint, Der aktuelle Wasserdruck (wenn kein Wasserdrucksensor angeschlossen ist, wird --bar angezeigt).
• Drücken Sie erneut auf die [+] -Taste, bis abwechselnd P_o und zum Beispiel 78% erscheint, der aktuelle Modulationsprozentsatz.
• Drücken Sie erneut auf die [+] -Taste. Der Anzeigezyklus beginnt wieder mit 58 usw.
• Drücken Sie zweimal auf die ←-Taste, um zum Display mit dem aktuellen Betriebszustand zurückzukehren.

3.3 Abstimmen des Kessels auf die Anlage

Die Steuereinheit des Kessels ist auf die am häufigsten vorkommenden ZH-Anlagen voreingestellt. Mit diesen Voreinstellungen funktionieren praktisch alle ZH-Anlagen gut. Der Benutzer oder der Heizungsbauer kann die Parameter nach eigenem Wunsch optimieren.

3.3.1 Änderung von Parametern auf Benutzerebene (ohne Zugangscode)

Auf „Benutzerebene“ können folgende Einstellungen geändert werden:

= maximale Vorlauftemperatur [°C], einstellbar zwischen 20 und 90 °C
2 = Nachlaufzeit Pumpe 0 - 98 Min, 99 ist Dauerbetrieb 3 = Kesselregelung; ZH ein/aus

$$ 0 = Z H _ {\text { aus }} $$

$$ 1 = Z H _ {\text { ein }} (= \text { Werkseinstellung }) $$

P 4 = Displayanzeige

$$ \begin{array}{l} 0 = \text { Display einfach } \ 1 = \text { Display erweitert } \ \begin{array}{l} 2 = \text { Display schaltet sich nach 3 Minuten } \ \text {(Werkseinstellung) automatisch aus } \end{array} \ \end{array} $$

Die Parameter auf der Benutzerebene können wie folgt geändert werden:

1. Drücken Sie mehrmals auf die 📋-Taste, bis das 🔔-Symbol in der Menüleiste blinkt.
2. Wählen Sie mit der ←-Taste das Benutzermenü aus. P: I erscheint (die I blinkt).
3. Drücken Sie auf die [+] -Taste; P:2 erscheint (die 2 blinkt).
4. Drücken Sie erneut auf die ←-Taste ; 3 (Min) erscheint und blinkt: (Werkseinstellung).
5. Ändern Sie den Wert, indem Sie auf die [-]- oder [+] -Taste drücken, in diesem Fall z. B. auf 15 Min mit der [-]-Taste.
6. Bestätigen Sie den Wert mit der ←-Taste. P2 erscheint (die 2 blinkt).
7. Drücken Sie zweimal auf die ←-Taste. Der Kessel wechselt in den aktuellen Betriebszustand.

Bild 03 Ändern von Parametern

Die Einstellungen bis können auf dieselbe Weise geändert werden wie .

3.4 Einstellen des Handbetriebs (Symbol 🎨)

In bestimmen Fällen kann es notwendig sein, den Kessel auf Handbetrieb zu stellen, beispielsweise wenn der Regler noch nicht angeschlossen ist. Über das 🔊-Symbol kann der Kessel auf „automatisch“ oder „Handbetrieb“ gestellt werden. Gehen Sie wie folgt vor:

• Drücken Sie mehrmals auf die 🎨-Taste, bis das 🔊-Symbol in der Menüleiste blinkt.
• Drücken Sie einmal auf die ←-Taste. Im Display erscheint 20°C (minimaler Forlauftemperatur).
• Drücken Sie auf die [+] -Taste, um diesen Wert vorübergehend im Handbetrieb zu erhöhen.
• Bestätigen Sie die Eingabe mit der ←-Taste.
• Der Kessel arbeitet jetzt im „Handbetrieb“.
• Zum Verlassen des Handbetriebs drücken Sie zweimal auf die ←→-Taste. Der Kessel schaltet zurück in den Automatiekbetrieb.

Das Handbetrieb bleibt auch nach Stromausfall eingestellt.

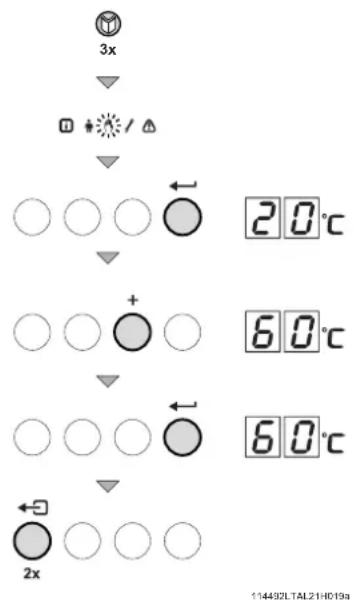

Bild 04 Einstellen des Handbetriebs

3.5 Außerbetriebnahme des Kessels

Zu Wartungs- und Reparaturarbeiten muss der Kessel ausgeschaltet werden. Wenn die ZH-Anlage längere Zeit nicht gebraucht wird (z.B. in den Ferien in frostfreien Zeiten), ist es empfehlenswert, den Kessel außer Betrieb zu nehmen.

3.5.1 Außerbetriebnahme des Kessels für längere Zeit (mit Frostschutz)

- Stellen Sie den Regler auf einen niedrigen Wert ein, z. B. auf 10 °C.

Der Gas 210 ECO PRO geht jetzt nur noch in Betrieb, um sich selbst vor dem Einfrieren zu schützen schützen (= abhängig von Parameter 33). Zum Schutz gegen das Einfrieren von Heizkörpern und Leitungen in frostgefährdeten Räumen (z. B. Garagen oder Lagerräumen) kann auf dem Kessel ein Frostschutzthermostat montiert werden. In diesem Fall hält der Kessel die Heizkörper in dem betreffenden Raum warm.

Dieser Frostschutz ist nur wirksam, wenn der Kessel in Betrieb ist.

3.5.2 Außerbetriebnahme des Kessels für längere Zeit (ohne Frostschutz)

• Netzhauptschalter ausschalten.
• Drehen Sie den Gashahn des Kessels zu.

Lassen Sie das Wasser aus dem Kessel und der ZH-Anlage ab, wenn Sie die Wohnung oder das Gebäude für längere Zeit nicht nutzen und Frostgefahr besteht.

4. Blockierungen und störungen

4.1 Allgemeines

Der Kessel ist mit einer modernen Steuereinheit ausgestattet. Kernstück der Steuerung ist ein Mikroprozessor, der Comfort Master ^® , der den Kessel schützt und steuert.

Bevor Sie sich an die Heizungsfirma wenden, prüfen Sie bitte:

• ob der Gashahn geöffnet ist.
• die Kesselregelung richtig eingestellt wurde.
• ob die Stromversorgung eingeschaltet ist.
• ob der Wasserdurchlauf durch den Kessel vorhanden ist.
• ob die Anlage ausreichend gefüllt worden ist (Mindestwasserdruck = 0,8 bar).

Bei Störungen immer den kompletten Störungscode notieren bevor die Reset-Taste gedrückt wird.

Nennen Sie dem Kundendienst diesen Code wenn Sie Hilfe benötigen.

4.2 Blockierungen und Störungen

Blockierung:

Eine (zeitliche) Blockierung des Kessels entspricht einer Betriebs-situation infolge einer außergewöhnlichen Situation.

Der Kessel geht in die Ruhestellung, sodass er in einen normalen Zustand zurückkehren kann. Das Display zeigt dann einen Blokkierungsstatus (mit Code 9) an. Der Kesselsteuerung versucht zunächst noch einige Male den Kessel zu starten. Der Kessel kommt wieder im Betrieb, wenn die Blockierungsursachen aufgehoben sind.

Störung:

Wenn die Blockierungsbedingungen nach mehreren Startversuchen der Steuereinheit weiterhin bestehen oder ein nicht korrigierbares Vorkommnis aufgetreten ist, schaltet der Kessel auf Störung (auch als Verriegelung bezeichnet). Der Kessel kann erst wieder in Betrieb gehen, nachdem die Störungsursache beseitigt und die Taste „RESET“ gedrückt worden ist.

4.3 Blockierungscode

Im Display wird Code 9 angezeigt.

Die Blockierungscodes können wie folgt ausgelesen werden:

• Drücken Sie einmal auf die 📋-Taste, und nachdem auf die ←-Taste;
• Jetzt erscheint 5 t = 9;
• Drücken Sie einmal auf die [+] -Taste; jetzt erscheint 5 und die Blockierungscode.
• Notieren Sie den den Blockierungscode.

Der Kessel geht selbsttätig wieder in Betrieb, wenn die Ursache der Blockierung beseitigt wurde.

In der Liste finden Sie nur die Blockierungen, die Sie leicht selbst beheben können. Wenn der Blockierungscode weiterhin angezeigt

wird, nachdem Sie die mögliche Ursache behoben haben, wenden Sie sich an Ihren Heizungsfachbetrieb. Auch bei den übrigen Blokkierungscodes sollten Sie Kontakt mit Ihrem Heizungsfachbetrieb aufnehmen.

Code 5u	Beschreibung Mögliche Ursache	Kontrolle/Behebung
3	Höchsttemperatur des Wärmetauschers überschritten	Kein oder zu geringer Durchlauf während der Wärmeanforderung	Überprüfen Sie:ob die Anlage gut durchlüftet istWasserdruck in der Anlage
4	Maximaler Anstieg der Wärmetauschertemperatur überschritten	Kein oder zu geringer Durchlauf	Überprüfen Sie:ob die Anlage gut durchlüftet istWasserdruck in der Anlage
5	Maximale Differenz zwischen Wärmetauscher- und Rücklauftemperatur überschritten	Kein oder zu geringer Durchlauf während der Wärmeanforderung	Überprüfen Sie:ob die Anlage gut durchlüftet istWasserdruck in der Anlage
6	Maximale Differenz zwischen Wärmetauscher- und Vorlauftemperatur überschritten	Kein oder zu geringer Durchlauf während der Wärmeanforderung	Überprüfen Sie:ob die Anlage gut durchlüftet istWasserdruck in der Anlage
14	Wasserdruck zu niedrig	Kein oder zu niedriger WasserdruckWasserseitige Leckage	Überprüfen Sie:Wasserdruck in der Anlageminimalen Wasserdruck
15	Gasdruck zu niedrig	Kein oder zu geringer Durchlauf	Überprüfen Sie:ob der Gashahn vollständig geöffnet ist
22	Flammenausfall während des Betriebs	Ionisationsstrom fällt aus	Überprüfen Sie:ob der Gashahn vollständig geöffnet ist
24	VPS-Test fehlgeschlagen	Kein oder zu niedriger Gasdruck	Überprüfen Sie:ob der Gashahn vollständig geöffnet ist

Tabelle 02 Blockierungscodes

4.4 Störungscode

Die Störungscodes werde wie folgt angezeigt: E. 12 (das Display zeicht das △-Symbol und die Störungscode blinkt). Die Beschreibung der Störungscodes finden Sie in die Störungstabelle, siehe Tabelle 03.

Bei Störungen wie folgt vorgehen:

- Notieren Sie den Störungscode.

Der Störungscode ist wichtig für die korrekte und schnelle Diagnose der Art der Störung sowie für eine eventuelle Unterstützung von unsere Abteilung für Verkaufsunterstützung.

- Drücken Sie 2 Sekunden lang auf die „RESET“-Taste. Wenn der Störungscode weiterhin angezeigt wird, ermitteln Sie die Störungsursache an Hand der folgenden Störungstabelle, und beheben Sie die Störung.

Wenn auf dem Display nicht RESET, sondern SERVICE ange zeigt wird, muss der Kessel zunächst ausgeschaltet und nach 10 Sekunden wieder eingeschaltet werden, bevor die Störung durch einen Reset behoben werden kann.

In der Liste finden Sie nur die Störungen, die Sie leicht selbst beheben können. Wenn der Störungscode weiterhin angezeigt wird, nachdem Sie die mögliche Ursache behoben haben, wenden Sie sich an Ihren Heizungsfachbetrieb. Auch bei den übrigen Störungscodes sollten Sie Kontakt mit Ihrem Heizungsfachbetrieb aufnehmen.

Störungs-code	Beschreibung Mögliche Ursache	Kontrolle/Behebung
E:04	Temperatur des Wärmetaus-schers unter normaler Bereich	Kein oder zu wenig Durchlauf	Überprüfen Sie:ob die Anlage gut durchlüftet istWasserdruck in der Anlage
E:05	Temperatur des Wärmetaus-schers über normaler Bereich
E:08	Rücklauftemperatur unter normal-ler Bereich	Kein oder zu wenig Durchlauf	Überprüfen Sie:ob die Anlage gut durchlüftet istWasserdruck in der Anlage
E:09	Rücklauftemperatur über normal-ler Bereich (Sicherheitstempera-tur-begrenzer)
E:10	Zu großer Unterschied zwischen Wärmetauscher- und Rücklauf-temperatur	Kein oder zu wenig Durchlauf	Überprüfen Sie:ob die Anlage gut durchlüftet istWasserdruck in der Anlage
E:11
E:12	Siphonsicherung aktiviert (Luftdruck im Kessel zu hoch)	Druck im Abgasabführkanal ist (war) zu hoch	Überprüfen Sie:dass der Siphon mit Wasser gefüllt ist, füllen Sie ihn ggf. auf.Abgasabführung ist verstopft oder abgedeckt.Abgasklappe (bei Kaskade) öffnet sich nicht.Siphon ist verstopft.
E:14	5 misslungene Brennerstarts	Kein ZündfunkeZündfunke vorhanden, aber keine FlammeFlamme vorhanden, aber keine ausreichende Ionisation	Ist der Gashahn gut geöffnet?
E:15	5 misslungene Gasleckkontrollen	Kein oder zu wenig Gasdruck	Ist der gut Gashahn geöffnet?

Tabelle 03 Störungscodes

5. Technische spezifikationen

5.1 Technische Daten

Gerätetyp Gas 210 ECO PRO Einheit 210-80 210-120 210-160 210-200
Allgemeines
Zahl der Elemente 3 4 5 6
Belastungsregelung - Modulierend, 0-10V oder Ein/Aus
Nennwärmeleistung (80/60°C) Pn	min - max	kW 16 - 87	22 - 115 29	- 166 39 - 200
	Werks-Einstellung	kW	87	113	166	200
Gas- und abgasseitig
Gasvordruck G20		mbar	17 - 30
Gasvordruck G20 BE		mbar	17 - 25
Gasvordruck G25 mbar	20 - 30
Gasverbrauch G20	min - max	m_0^3/h	1,8 - 9,4	2,4 - 13,0	3,3 - 18,0	4,3 - 21,7
Gasverbrauch G25	min - max	m_0^3/h	2,1 - 11,0	2,8 - 15,1	3,8 - 20,9	5,1 - 25,2
NOx-Ausstoß		mg/kWh	< 62
NOx-Ausstoß ( O_2 = 0 %, trocken)		ppm	< 35
ZH-seitig
Max. Wassertemperatur		°C	110
Betriebstemperaturbereich		°C	20 - 90
Minimaler Wasserbetriebsdruck		bar	0,8
Maximaler Wasserbetriebsdruck PMS		bar	6
Wasserinhalt		Liter	12	16	20	24
Elektrisch
Anschlussspannung		V / Hz	230 / 50
Leistungsaufnahme (ohne Pumpe)	min	Watt 4	4 4
	max	Watt	125	193	206	317
Isolationsklasse		IP	20
Sonstiges
Gewicht ohne Wasser		kg	115	135	165	188
Geräuschpegel in 1 m Abstand vom Kessel (geschlossene Ausführung)		dB(A)	≤ 59
Umgebungstemperatur		°C	0 - 40
Farbe Verkleidung		RAL	2002 (Rot) / 7037 (Grau)

Tabelle 04 Technische Daten

5.2 Kesselausführung

30 2829 1 2 3 4 5 6 7 8 9 10 11 12 14 13 27 26 25 24 23 22 21 20 19 18 17 16 15

114492LTAL21H016b
Bild 05 Querschnitt (abgebildet ist die 166-kW-Ausführung)

1. Abgasabführung 11. Rücklauftemperatursensor 21. Abgasdruckschalter
2. Messpunkt O₂/CO₂ 12. Kondensatsammelbehälter 22. Vorlauftemperatursensor
3. Luftkasten 13. Siphon 23. Ein/aus Schalter
4. Schaltfeld 14. Einlassdämpfer 24. Gasanschluss
5. Brenner 15. Füll- und Entleerungshahn 25. Rücklaufanschluss
6. Wärmetauscher 16. Wasserdrucksensor* 26. Vorlaufanschluss
7. Inspektionsdeckel 17. Gasblock 27. Tauchhülse
8. Inspektionsdeckel für Kondensatsammelbehälter 18. Venturi 28. Display
9. Zundelektrode 19. Gebläse 29. Verbrennungsluftzuführung
10. Kesselblocksensor 20. Mischrohr 30. Einbaumöglichkeit für Regler

5.3 Arbeitsprinzip

An der Einlassseite des Gebläses ist das Venturirohr angebracht. Dort werden Luft und Gas in einem festen Verhältnis miteinander vermischt. Bei einer Wärmeanforderung kommt es zu einer Vorsplung des Gebläses. Das Gebläse saugt die im Venturirohr optimal mit dem Gas vermischte Verbrennungsluft an. Das homogene Luft/Gas-Gemisch wird durch das Gebläse zum Brenner befördert. Das Gemisch wird anschließend durch die kombinierte Zünd- und Ionisationselektrode, die zugleich der Flammenüberwachung dient, entzündet, woraufhin die Verbrennung stattfindet. Nach der Verbrennung werden die heißen Abgase durch den aus Aluguss gefertigten Wärmetauscher geführt. Hier geben die Abgase ihre Wärme an das ZH-Wasser ab. Die Kesselleistung wird auf Basis der Einstellungen und der herrschenden Wassertemperaturen, gemessen durch die Temperatursensoren, geregelt. Bei Abgastemperaturen unter dem Taupunkt (d. h. bei dem der in den Abgasen enthaltene Wasserdampf zu kondensieren beginnt, also bei etwa 55 °C) kondensiert der Wasserdampf in den Abgasen im unteren Teil des Wärmetauschers. Die bei diesem Kondensationsprozess freigesetzte Wärme (die sogenannte latente Wärme oder Kondensationswärme) wird ebenfalls auf das Heizungswasser übertragen. Das so gebildete Kondenswasser wird über einen Siphon abgeleitet. Die Abgase strömen durch den Kondensatsammler und werden über die Abgasabführleitung abgeleitet.

Die moderne Steuerung des Kessels, die so genannte „Comfort Master“-Steuerung, sorgt für eine äußerst zuverlässige Wärmelieferung. Der Kessel reagiert dabei zweckmäßig auf negative Umgebungseinflüsse (wie wasserseitige Umlaufprobleme, Lufttransportprobleme u. ä.). Bei Einflüssen dieser Art schaltet der Kessel nicht auf Störung (Verriegelung), sondern moduliert zunächst zurück, schaltet sich gegebenenfalls - je nach Art der Umstände - vorübergehend aus (Blockierung oder Regelstopp), und startet dann nach einiger Zeit einen neuen Versuch. Solange keine gefährliche Situation entsteht, versucht der Kessel immer, Wärme zu liefern. Damit der Kessel kontinuierlich Wärme liefern kann, benötigt er einen Mindestdurchfluss von 30 % des Wasserdurchflusses bei einer ΔT von 20 K und Nennwärmebelastung bei Volllast. Es ist möglich, den Kessel mit einer zweiten Rücklaufleitung auszustatten (Zubehör). Diese zweite Rücklaufleitung kann eine zusätzliche Leistung bewirken, wenn in der Anlage Aggregate mit unterschiedlichen Temperaturen vorkommen.

Internet: www.remeha.de

CH Cipag S.A.

Zone Industrielle

Chemin du Verney

1070 PUIDOUX/VD

Tel: [phone]

Fax: [phone]

AT Walter Bösch K.G.

Industrie Nord

Rasis Bündt 12

6890 LUSTENAU

Tel: [phone]

Fax: [phone]

Internet: www.boesch.at

E-mail: [e-mail]

H Marketbau - Remeha Kft.

Gyár u. 2.

Ipari Park

2040 BUDAÖRS

Tel: [phone]

Fax: [phone]
