MANUALE UTENTE GAS 210 ECO PRO Remeha
1.1 Pittogrammi utilizzati 65
1.2 Istruzioni importanti 65
2. Sicurezza....66
3. Messa in servizio....67
3.1 Quadro di comando 67
3.1.1 Avvio della caldaia....67
3.2 Visualizzazione dei valori correnti 68
3.3 Regolazione della caldaia in base all'impianto....69
3.3.1 Modifica dei parametri livello utente (senza codice di accesso) 69
3.4 Impostazione del funzionamento manuale (simbolo 🚪). 70
3.5 Messa fuori servizio della caldaia 70
3.5.1 Messa fuori servizio della caldaia per un periodo prolungato (con protezione antigelo) 70
3.5.2 Messa fuori servizio della caldaia per un periodo prolungato (senza protezione antigelo)....71
4. Blocchi e guasti....72
4.1 Informazioni generali 72
4.2 Blocchi e guasti 72
4.3 Codice di blocco....72
4.4 Codici di guasto 73
5. Specifiche tecniche .....75
5.1 Dati tecnici 75
5.2 Esecuzione della caldaia 76
5.3 Principio di funzionamento 77

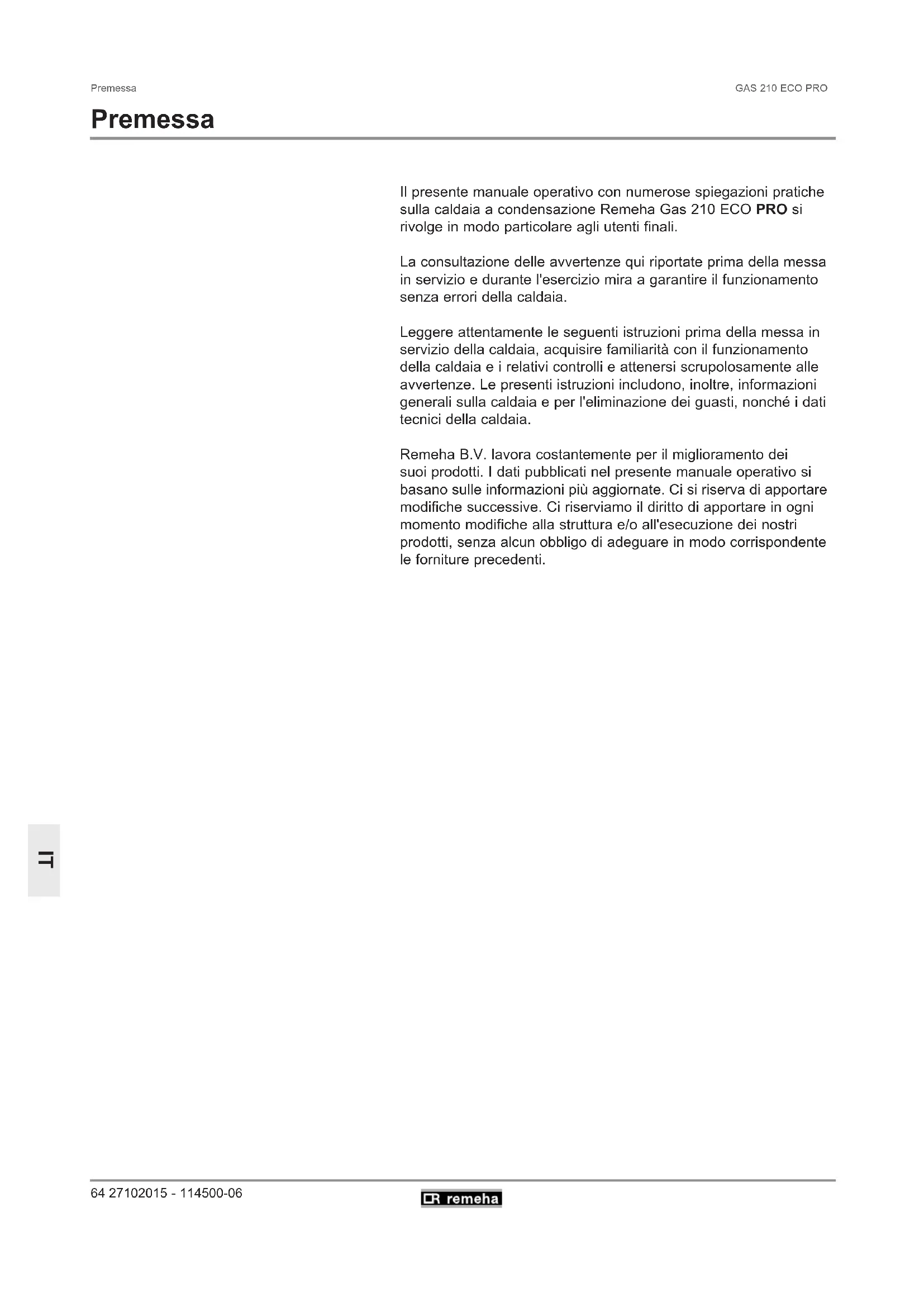

Il presente manuale operativo con numerose spiegazioni pratiche sulla caldaia a condensazione Remeha Gas 210 ECO PRO si rivolge in modo particolare agli utenti finali.
La consultazione delle avvertenze qui riportate prima della messa in servizio e durante l'esercizio mira a garantire il funzionamento senza errori della caldaia.
Leggere attentamente le seguenti istruzioni prima della messa in servizio della caldaia, acquisire familiarità con il funzionamento della caldaia e i relativi controlli e attenersi scrupolosamente alle avvertenze. Le presenti istruzioni includono, inoltre, informazioni generali sulla caldaia e per l'eliminazione dei guasti, nonché i dati tecnici della caldaia.
Remeha B.V. lavora costantemente per il miglioramento dei suoi prodotti. I dati pubblicati nel presente manuale operativo si basano sulle informazioni più aggiornate. Ci si riserva di apportare modifiche successive. Ci riserviamo il diritto di apportare in ogni momento modifiche alla struttura e/o all'esecuzione dei nostri prodotti, senza alcun obbligo di adeguare in modo corrispondente le forniture precedenti.
1. Introduzione
1.1 Pittogrammi utilizzati
Nel presente manuale operativo vengono utilizzati i seguenti pittogrammi per dare particolare rilievo a determinate normative. Tali pittogrammi servono a migliorare la sicurezza personale e a garantire la sicurezza di funzionamento tecnico della caldaia. Vengono utilizzati i seguenti pittogrammi:
Suggerimento utile o pratico
Avvertenza importante per l'esecuzione di un'attività
Possibile pericolo di danni alle persone o di danni materiali alla caldaia, all'edificio o all'ambiente
Possibile pericolo di folgorazione elettrica. È possibile andare incontro a gravi lesioni personali.
1.2 Istruzioni importanti
Spesso l'installatore fornisce un manuale operativo per l'installazione completa. Qualora questo sia disponibile, si prega di seguire in via preliminare le istruzioni in esso riportate.
Utilizzo della caldaia
L'installazione, la messa in servizio, la manutenzione e i lavori di riparazione possono essere eseguiti solo da installatori esperti e opportunamente qualificati in conformità alle normative vigenti nazionali e locali.
Le etichette adesive delle avvertenze e istruzioni, applicate sulla caldaia, non possono essere rimosse o coperte e devono risultare leggibili durante l'intero ciclo di vita della caldaia. In integrazione alle informazioni riportate nel presente manuale operativo, è necessario rispettare anche le norme di sicurezza generali in vigore per la prevenzione degli incidenti.
Conservare il presente documento in prossimità dell'impianto.
2. Sicurezza
Attenersi scrupolosamente alle avvertenze di sicurezza indicate.
Si avverte un odore di gas? Procedere nel modo seguente:
Non fumare, non accendere fuochi e non provocare scintille.
• Non azionare alcun interruttore elettrico.
• Chiudere il rubinetto del gas.
- Aprire porte e finestre.
- Avvertire le persone presenti e lasciare insieme l'edificio.
- Contattare il personale specializzato una volta fuori dall'appartamento.
Si avverte odore di fumo o gas infiammabili? Procedere nel modo seguente:
- Estrarre la spina dalla presa.
• Aprire porte e finestre. - Avvertire le persone presenti e lasciare insieme l'edificio.
- Contattare il personale specializzato una volta fuori dall'appartamento.
Luogo di installazione della caldaia
- Non è consentito conservare o utilizzare sostanze o fluidi leggermente infiammabili, sostanze aggressive e/o contenitori sotto pressione in prossimità della centrale termica.
• L'ambiente deve essere al riparo dal gelo.
Manutenzione e ispezione
Per garantire un funzionamento sicuro e ottimale della centrale termica, è necessario lasciare eseguire una volta all'anno la verifica o manutenzione da parte di un operatore specializzato qualificato.
3. Messa in servizio
3.1 Quadro di comando
Il quadro di comando della caldaia comprende quattro tasti funzione, un tasto di menu, un tasto spazzacamino, un interruttore on/off e un display. I tasti funzione si adattano alla funzione da attivare a e offrono le seguenti funzioni:


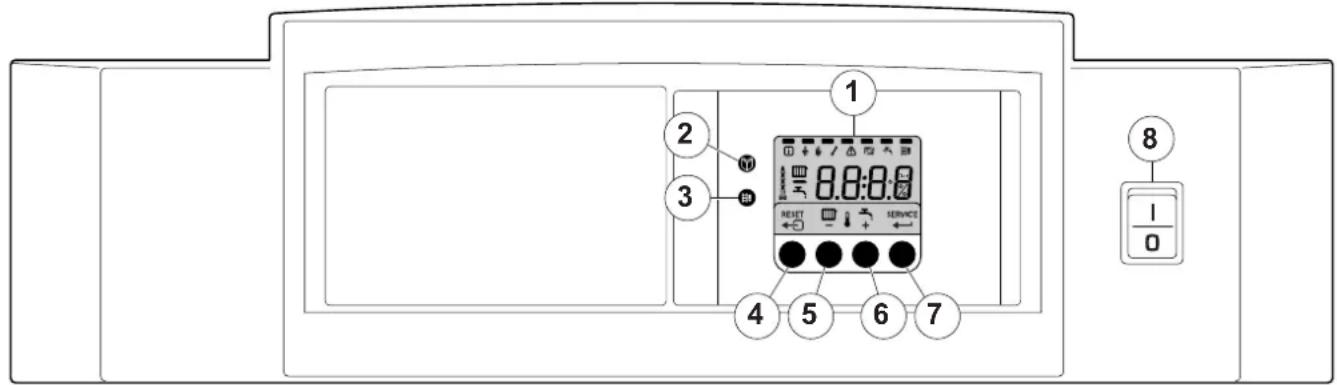

Fig. 01 Quadro di comando
1 = Display 5 = Tasto [temperatura di riscaldamento centralizzato] o [-]
2 = Tasto [menu] 6 = Tasto [+]
3 = Tasto [spazzacamino] 7 = Tasto [Invio] o indicatore di assistenza [Service]
4 = Tasto [esc] o [Reset] 8 = Interruttore di rete
Il display offre quattro posizioni e diversi simboli. Esso offre informazioni sullo stato operativo della caldaia e sugli eventuali guasti. La visualizzazione avviene mediante cifre, punti e/o caratteri.
I simboli sui tasti funzione illustrano la funzione momentaneamente attiva.
Se non si preme alcun tasto per 3 minuti, l'illuminazione del display si spegne e sul display vengono visualizzati solo i simboli 📄, ⚡. Se si preme un tasto qualsiasi, sul display viene visualizzato lo stato attuale della caldaia e il codice operativo corrente. In caso di guasto, viene visualizzato sempre il codice corrispondente.
3.1.1 Avvio della caldaia
- Consultare in via preliminare il manuale dell'impianto fornito dall'installatore. Se tale manuale non è disponibile, attenersi alle seguenti istruzioni.
- Verificare la pressione dell'acqua nell'impianto (almeno 0,8 bar). Se necessario, rabboccare con acqua.
- Aprire il rubinetto principale del gas.
- Assicurarsi che la regolazione della caldaia sia impostata sul fabbisogno termico.
- Accendere la pompa di circolazione.
- Inserire l'alimentazione della caldaia e l'interruttore principale sul quadro di comando della caldaia; la caldaia Gas 210 ECO PRO eseguirà il programma di avvio.
Sul display vengono visualizzati in successione:
- un breve test del display, in cui sono visibili tutti i segmenti del display
N : L (lampeggiamento): il cavo di fase e neutro sono collegati in modo errato; è necessario collegare il cavo in posizione invertita alla scatola dei collegamenti da 230V.
| In caso di richiesta di calore: |
| 1 La caldaia si avvia |
| 2 Il bruciatore si avvia |
| 3 Funzionamento a riscaldamento centralizzato, prima a carico parziale, successivamente a carico completo |
| In caso di interruzione della richiesta di calore: |
| 5 Il bruciatore si arresta |
| 6 La caldaia si arresta |
| 0 Stand-by |
Tabella 01 Ciclo di funzionamento normale
3.2 Visualizzazione dei valori correnti


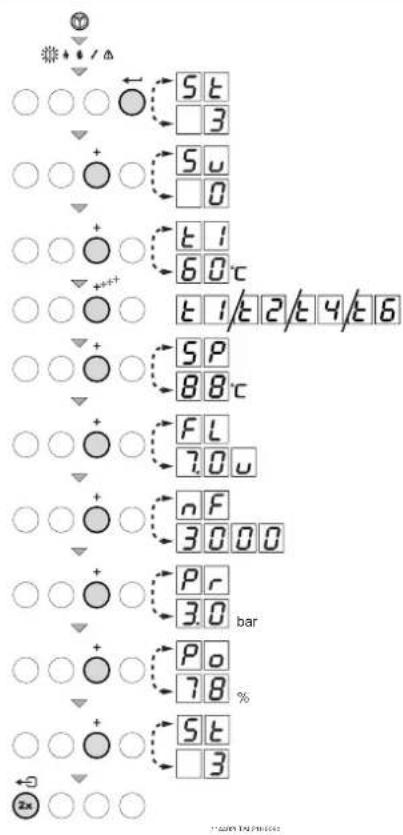

Fig. 02 Visualizzazione dei valori correnti
Nel "menu informazioni" è possibile richiamare i seguenti valori correnti:
-5t = Stato
- 5 u. = Sottostato
- 1 = Temperatura di mandata [°C]
- t 2 = Temperatura di ritorno [°C]
- 4 = Temperatura esterna [°C]
- [t.6] = Temperatura di blocco caldaia [°C]
- 5 P = Valore nominale interno [°C];
- F L = Corrente di ionizzazione [μA]
- n F = Numero di giri del ventilatore [giri/min]
- P|r = Pressione dell'acqua [mbar]
- P|_0. = Potenza relativa erogata [% ]
Per richiamare i valori correnti, procedere nel modo seguente:
- Premere il tasto 📋. Il simbol ⓘ lampeggia. Confermare con il tasto ←.
• Vengono visualizzati alternativamente 5E e 3, lo stato corrente. - Premere nuovamente il tasto [+]. Vengono visualizzati alternativamente i valori S u. e 0: il sottostato corrente.
- Premere nuovamente il tasto [+]. Vengono visualizzati alternativamente 1 e la temperatura di mandata corrente 60°C (ad esempio).
- Premere più volte il tasto [+] per visualizzare anche le altre temperature.
-
Premere nuovamente il tasto [+]. Vengono visualizzati alternativamente 5P e la temperatura del set point interno 88^ (ad esempio).
-
Premere nuovamente il tasto [+]. Vengono visualizzati alternativamente FL e la corrente di ionizzazione attuale 70, ad esempio.
- Premere nuovamente il tasto [+]. Vengono visualizzati alternativamente nF e il numero di giri del ventilatore, 3000 (giri/min), ad esempio.
- Premere nuovamente il tasto [+]. Vengono visualizzati alternativamente P r e 3.0 bar, ad esempio. Viene visualizzata la pressione dell'acqua attuale (--.- bar), se non è collegato alcun sensore della pressione idraulica.
- Premere nuovamente il tasto [+]. Vengono visualizzati alternativamente P_ e la percentuale di modulazione attuale 7|8 % (ad esempio).
- Premere nuovamente il tasto [+]. Il ciclo di visualizzazione riprende con S E , ecc.
- Premere due volte il tasto ← per ripristinare il display allo stato operativo attuale.
3.3 Regolazione della caldaia in base all'impianto
L'unità di controllo della caldaia è preimpostata sugli impianti di riscaldamento centralizzato più comuni. Tali preimpostazioni consentono il funzionamento ottimale di quasi tutti gli impianti di riscaldamento centralizzato. L'utente o l'impiantista termico possono ottimizzare i parametri secondo le loro preferenze.
3.3.1 Modifica dei parametri livello utente (senza codice di accesso)
A "livello utente" è possibile modificare le seguenti impostazioni: P 1 = temperatura di mandata massima [°C], regolabile tra 20 e 90 °C P 2 = tempo di post-circolazione della pompa 0 - 98 min; 99 indica il funzionamento continuo P 3 = regolazione della caldaia; riscaldamento centralizzato on/off 0 = riscaldamento centralizzato off 1 = riscaldamento centralizzato on (= impostazione di fabbrica) P 4 = visualizzazione del display 0 = display semplice 1 = display esteso 2 = il display si spegne automaticamente dopo 3 minuti (impostazione di fabbrica)
I parametri a livello utente possono essere modificati nel modo seguente:
- Premere più volte il tasto 🎨, finché il simbolo 🎩 non lampeggia nella barra dei menu.
- Selezionare il menu utente mediante il tasto ←. Viene visualizzato P: I (con I lampeggiante).
- Premere il tasto [+]; viene visualizzato P:2 (con 2 lampeggiante).
- Premere nuovamente il tasto ←; viene visualizzato il valore 3 (min) e comincia a lampeggiare: (impostazione di fabbrica).
- Modificare il valore premendo il tasto [-] o [+]. In questo caso, utilizzare il tasto [-] per modificare il valore a 15 min.


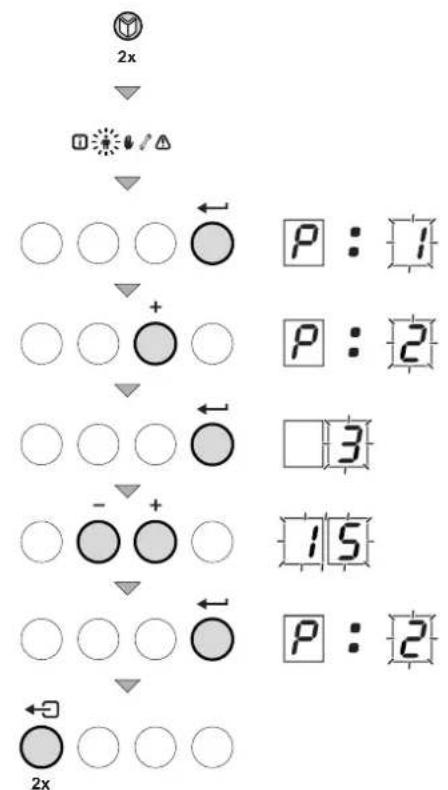

Fig. 03 Modifica dei parametri
114492LTAL21H021b
- Confermare il valore con il tasto ←. Viene visualizzato P2 (con 2 lampeggiante).
- Premere due volte il tasto ←. La caldaia passa allo stato operativo attuale.
Le impostazioni da P1 a P4 possono essere modificate con la stessa procedura di P2.
3.4 Impostazione del funzionamento manuale (simbolo 🎯)


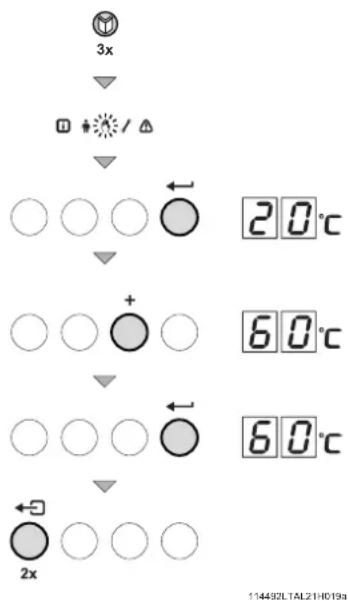

Fig. 04 Impostazione del funzionamento manuale
In alcuni casi, può essere necessario impostare la caldaia sul funzionamento manuale, ad esempio nel caso in cui il regolatore non sia ancora collegato. Il simbolo consente di impostare la caldaia sulla modalità "automatica" o "manuale". Procedere nel modo seguente:
- Premere più volte il tasto 🎨, finché il simbolo 🎩 non lampeggia nella barra dei menu.
- Premere una volta il tasto ←. Sul display viene visualizzato il valore 20°C (temperatura di mandata minima).
- Premere il tasto [+] per aumentare temporaneamente questo valore in modalità manuale.
- Confermare l'immissione con il tasto ←.
- La caldaia funziona ora in "modalità manuale".
- Per uscire dalla modalità manuale, premere due volte il tasto ←. La caldaia torna alla modalità automatica.
La modalità manuale resta impostata anche dopo un'interruzione di corrente.
3.5 Messa fuori servizio della caldaia
Durante i lavori di manutenzione o riparazione, è necessario scollegare la caldaia. Se l'impianto di riscaldamento centralizzato non viene utilizzato per un tempo prolungato (ad esempio durante le ferie in periodi senza gelo), si consiglia di mettere fuori servizio la caldaia.
3.5.1 Messa fuori servizio della caldaia per un periodo prolungato (con protezione antigelo)
- Impostare il regolatore su un valore inferiore, ad es. 10 °C.
A questo punto, la caldaia Gas 210 ECO PRO si attiverà soltanto per proteggersi dal gelo (= in base al parametro 33). Per proteggere i radiatori e i cavi in ambienti soggetti al gelo (ad esempio garage o magazzini), è possibile montare sulla caldaia un termostato antigelo. In questo caso, la caldaia manterrà il radiatore caldo nell'ambiente corrispondente.
L'antigelo agisce solo quando la caldaia è in funzione.
3.5.2 Messa fuori servizio della caldaia per un periodo prolungato (senza protezione antigelo)
• Scollegare l'interruttore di rete.
• Chiudere il rubinetto del gas sulla caldaia.
Far defluire l'acqua dalla caldaia e dall'impianto di riscaldamento centralizzato se non si intende utilizzare l'appartamento o l'edificio per un tempo prolungato e sussiste il pericolo di formazione di gelo.
4. Blocchi e guasti
4.1 Informazioni generali
La caldaia è dotata di un'unità di controllo avanzata. Il cuore di questa unità è costituito da un microprocessore, il Comfort Master ^® , che protegge e controlla la caldaia.
Prima di rivolgersi alla ditta di riscaldamento, verificare quanto segue:
- il rubinetto del gas è aperto
- la regolazione della caldaia è stata impostata nel modo corretto
- l'alimentazione è inserita
- l'acqua circola attraverso la caldaia
- l'impianto è riempito a sufficienza (pressione minima dell'acqua = 0,8 bar).
In caso di guasti, annotare sempre il codice di guasto completo prima di premere il tasto Reset. In caso di richiesta di supporto, indicare tale codice all'assistenza tecnica.
4.2 Blocchi e guasti
Blocco:
Un blocco (temporaneo) della caldaia corrisponde a una modalità operativa dovuta a uno stato anomalo.
La caldaia attiva la modalità di riposo per poter tornare a uno stato normale. Sul display viene visualizzato uno stato di blocco (con il codice 9). L'unità di controllo esegue vari tentativi di riavvio della caldaia. La caldaia torna in funzione non appena viene eliminata la causa del blocco.
Guasto:
Se dopo vari tentativi di riavvio dell'unità di controllo, sussistono ancora le condizioni di blocco o si è verificato un evento che non è possibile correggere, la caldaia entra in stato di guasto (denominato anche blocco). Per rimettere in funzione la caldaia, è necessario eliminare la causa del guasto e premere il tasto "RESET".
4.3 Codice di blocco
Sul display viene visualizzato il codice 9.
I codici di blocco possono essere letti nel modo seguente:
- Premere una volta il tasto 🎨 e, successivamente, il tasto ←;
- Viene visualizzato 5 t = 9;
- Premere una volta il tasto [+]; viene visualizzato 5u e il codice di blocco.
• Annotare il codice di blocco.
La caldaia torna autonomamente in funzione una volta eliminata la causa del blocco.
Nell'elenco sono riportati solo i blocchi che l'utente può facilmente risolvere da solo. Se il codice di blocco continua ad essere visualizzato dopo avere eliminato la causa possibile, rivolgersi al
personale specializzato della ditta di riscaldamento. Anche per i restanti codici di blocco è necessario contattare il personale specializzato della ditta di riscaldamento.
| Codice5u | Descrizione Causa possibile Controllo/eliminazione | ||
| 3 | Temperatura massima dello scambiatore di calore superata | Flusso assente o insufficiente durante la richie-la sta di calore | Verificare quanto segue:richl'ampianto è ben aerato pressione dell'acqua nell'impianto |
| 4 | Aumento massimo della temperatura dello scambiatore di calore superato | Flusso assente o insufficiente | Verificare quanto segue:l'impianto è ben aerato pressione dell'acqua nell'impianto |
| 5 | Superamento della differenza massima tra la temperatura dello scambiatore di calore e la temperatura di ritorno | Flusso assente o insufficiente durante la richiesta di calore | Verificare quanto segue:l'impianto è ben aerato pressione dell'acqua nell'impianto |
| 6 | Superamento della differenza massima tra la temperatura dello scambiatore di calore e la temperatura di mandata | Flusso assente o insufficiente durante la richiesta di calore | Verificare quanto segue:l'impianto è ben aerato pressione dell'acqua nell'impianto |
| 74 | Pressione dell'acqua troppo bassa | Pressione dell'acqua assente o insufficientePerdita di acqua | Verificare quanto segue: pressione dell'acqua nell'impianto pressione dell'acqua minima |
| 15 | Pressione del gas troppo debole | Flusso assente o insufficiente | Verificare quanto segue: il rubinetto del gas è completamente aperto |
| 22 | Mancanza di fiamma durante l'esercizio | Nessuna corrente di ionizzazione | Verificare quanto segue: il rubinetto del gas è completamente aperto |
| 24 | Test VPS fallito | Pressione del gas assente o insufficiente | Verificare quanto segue: il rubinetto del gas è completamente aperto |
Tabella 02 Codici di blocco
4.4 Codici di guasto
I codici di guasto vengono visualizzati nel modo seguente:
E. XX (sul display compare il simbolo △e il codice di guasto lampeggia). La descrizione dei codici di guasto è riportata nella tabella dei guasti, vedere la tabella 03.
In caso di guasto, procedere nel modo seguente:
• Annotare il codice di guasto.
Il codice di guasto è importante per una diagnosi corretta e rapida del tipo di guasto e per un'eventuale assistenza tecnica da parte del nostro reparto di assistenza alle vendite.
- Premere per 2 secondi il tasto "RESET". Se il codice di guasto continua ad essere visualizzato, individuare la causa del guasto sulla base della seguente tabella dei guasti ed eliminare il guasto.
Se sul display non viene visualizzato RESET ma SERVICE, spegnere la caldaia e riaccenderla dopo 10 secondi prima di eliminare il guasto tramite un reset.
Nell'elenco sono riportati solo i guasti che l'utente può facilmente risolvere da solo. Se il codice di guasto continua ad essere visualizzato dopo avere eliminato la causa possibile, rivolgersi al personale specializzato della ditta di riscaldamento. Anche per i restanti codici di guasto è necessario contattare il personale specializzato della ditta di riscaldamento.
| Codice di guasto | Descrizione Causa possibile Controllo/eliminazione | |
| E:04 | Temperatura dello scambiatore di calore sotto il livello normale | Flusso assente o insufficiente |
| E:05 | Temperatura dello scambiatore di calore sopra il livello normale | |
| E:08 | Temperatura di ritorno sotto il livello normale | Flusso assente o insufficiente |
| E:09 | Temperatura di ritorno sopra il livello normale (limitatore della temperatura di sicurezza) | |
| E:10 | Differenza eccessiva tra la temperatura dello scambiatore di calore e la temperatura di ritorno | Flusso assente o insufficiente |
| E:11 | ||
| E:12 | Attivazione della protezione del sifone(pressione dell'aria nella caldaia troppo alta) | La pressione nel canale dei gas combusti è (era) troppo elevata |
| E:14 | 5 avvii del bruciatore non riusciti | Nessuna scintilla d'accensioneScintilla d'accensione presente ma nessuna rilevazione di fiammaPresenza della fiamma ma ionizzazione insufficiente |
| E:15 | 5 controlli delle perdite di gas non riusciti | Pressione del gas assente o troppo ridotta |
Tabella 03 Codici di guasto
5. Specifiche tecniche
5.1 Dati tecnici
| Tipo di apparecchio Gas 210 ECO PRO Unità 210-80 210-120 210-160 210-200 | |||||
| Informazioni generali | |||||
| Numero di elementi 3 4 5 6 | |||||
| Regolazione della potenza - Modulante, 0-10V o On/Off | |||||
| Potenza termica nominale (80/60°C) Pn | min - maxImpostazione di fabbrica | kW 16 - 87 | 22 - 115 29 | - 166 39 - 200 | |
| kW | 87 | 113 | 166 | ||
| Dati relativi a gas e fumi | |||||
| Pressione statica G20 | mbar | 17 - 30 | |||
| Pressione statica G20 BE | mbar | 17 - 25 | |||
| Pressione statica G25 | mbar | 20 - 30 | |||
| Consumo di gas G20 | min - max | m _0^3/h | 1,8 - 9,4 | 2,4 - 13,0 | 3,3 - 18,0 |
| Consumo di gas G25 | min - max | m _0^3/h | 2,1 - 11,0 | 2,8 - 15,1 | 3,8 - 20,9 |
| Emissioni di NO _x | mg/kWh | < 62 | |||
| Emissioni di NO _x (O _2 = 0 %, secco) | ppm | < 35 | |||
| Dati relativi al riscaldamento centralizzato | |||||
| Temperatura max dell'acqua | °C | 110 | |||
| Intervallo temperatura di esercizio | °C | 20 - 90 | |||
| Pressione di esercizio minima dell'acqua | bar | 0,8 | |||
| Pressione di esercizio massima dell'acqua PMS | bar | 6 | |||
| Contenuto di acqua | Litri | 12 | 16 | 20 | |
| Dati elettrici | |||||
| Tensione di collegamento | V / Hz | 230 / 50 | |||
| Potenza assorbita (senza pompa) | min | Watt 4 4 4 4 | |||
| max | Watt | 125 | 193 | 206 | |
| Classe di isolamento | IP | 20 | |||
| Altre caratteristiche | |||||
| Peso senza acqua | kg | 115 | 135 | 165 | |
| Livello sonoro a 1 m di distanza dalla caldaia (esecuzione chiusa) | dB(A) | ≤ 59 | |||
| Temperatura ambiente | °C | 0 - 40 | |||
| Colore del rivestimento | RAL | 2002 (rosso) / 7037 (grigio) | |||
Tabella 04 Dati tecnici
5.2 Esecuzione della caldaia


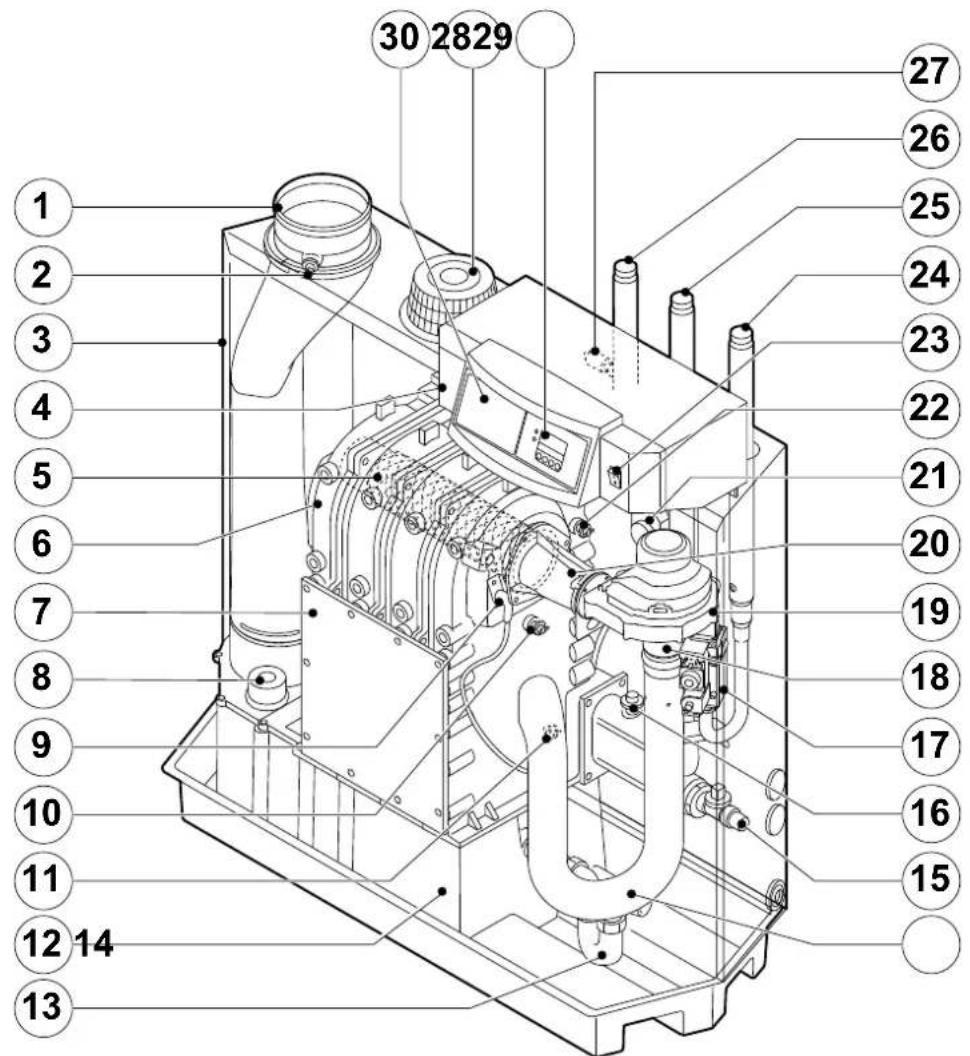

Fig. 05 Panoramica (nella figura è illustrata l'esecuzione da 166kW)
- Condotto di scarico dei fumi 11. Sensore della temperatura di ritorno 21. Pressostato gas di scarico
- Punto di misurazione O_2/CO_2 12. Contenitore di raccolta della condensa
- Camera d'aria 13. Sifone
- Quadro di comando 14. Silenziatore aspirazione 24. Collegamento del gas
- Bruciatore
- Rubinetto di hempimento e svuotamento
- Scambiatore di calore 16. Sensore della pressione idraulica* 26. Collegamento di mandata
- Coperchio di ispezione 17. Blocco gas 27. Pozzetto a immersione
- Coperchio di ispezione per il 18.Venturi
- Elettrodo di accensione 19. Ventilatore
- Sensore di blocco caldaia 20. Tubo di miscelazione
5.3 Principio di funzionamento
Sul lato di aspirazione del ventilatore è installato un tubo Venturi. Qui, l'acqua e il gas vengono miscelati in base a un rapporto fisso. In caso di richiesta di calore, il ventilatore effettua una preventilazione. Il ventilatore aspira l'aria comburente mista a gas nel tubo Venturi. La miscela omogenea di aria/gas viene convogliata dal ventilatore verso il bruciatore. La miscela viene quindi infiammata tramite l'elettrodo di accensione e ionizzazione, che funge anche da monitoraggio per la fiamma, dando avvio alla combustione. In seguito alla combustione, i gas di scarico roventi vengono trasportati attraverso lo scambiatore di calore in ghisa di alluminio. Qui, i gas combusti cedono il proprio calore all'acqua per il riscaldamento centralizzato. La potenza della caldaia viene regolata in base alle impostazioni e alle temperature dell'acqua rilevate dai sensori di temperatura.
In caso di temperature dei gas di scarico al di sotto del punto di rugiada (vale a dire all'incirca 55 °C, ovvero la temperatura con la quale il vapore acqueo contenuto nei gas di combustione comincia a condensare), il vapore acqueo nei gas combusti si trasforma in condensa nella parte inferiore dello scambiatore di calore. Il calore rilasciato durante tale processo di condensazione (il cosiddetto calore latente o calore di condensazione) viene trasferito all'acqua di riscaldamento. L'acqua di condensa in tal modo formatasi viene deviata tramite un sifone. I gas di scarico fluiscono attraverso il collettore di condensa e vengono deviati attraverso il condotto di evacuazione dei gas di scarico.
L'avanzata unità di controllo della caldaia, il cosiddetto Comfort Master, assicura un'erogazione di calore estremamente affidabile. Tale unità consente alla caldaia di agire in modo mirato a influssi ambientali negativi (quali problemi di circolazione idraulica, problemi di trasporto dell'aria, ecc.). In caso di problemi di questo tipo, la caldaia non attiva lo stato di guasto (blocco) ma esegue una modulazione, si spegne temporaneamente, a seconda del tipo di problema (blocco o arresto di controllo), ed effettua un nuovo tentativo dopo un tempo predefinito. Nella misura in cui non sussista alcuna situazione pericolosa, la caldaia tenta sempre di erogare calore. Per garantire un'erogazione continua di calore, la caldaia richiede una portata minima del 30 % del flusso dell'acqua ad un valore ΔT di 20 K con portata nominale a pieno carico. È possibile equipaggiare la caldaia con una seconda tubazione di ritorno (accessorio). Tale tubazione può fornire prestazioni aggiuntive quando l'impianto include gruppi con temperature differenti.
NL Remeha B.V.
Postbus 32
7300 AA APELDOORN
Tel: *31 55 5496969
Fax: *31 55 5496496
Internet: nl.remeha.com
E-mail: remeha@remeha.com
Internet: www.cipag.ch
E-mail: contact@cipag.ch
