Caractéristiques	Détails
Type de produit	Thermostat sans fil
Compatibilité	Compatible avec les chaudières Remeha
Plage de température	5°C à 30°C
Alimentation	Piles AA (non incluses)
Connectivité	RF (radiofréquence)
Fonctionnalités	Programmation hebdomadaire, mode éco, mode confort
Installation	Installation murale, facile à configurer
Maintenance	Vérification régulière des piles, nettoyage de l'appareil
Sécurité	Protection contre les surchauffes
Dimensions	Dimensions compactes pour un montage discret
Garantie	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - iSense RF Remeha

Comment réinitialiser le thermostat Remeha iSense RF ?

Pour réinitialiser le thermostat, appuyez et maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi mon thermostat Remeha iSense RF ne s'allume-t-il pas ?

Vérifiez d'abord que les piles sont correctement installées et qu'elles ne sont pas déchargées. Si les piles sont en bon état, assurez-vous que le thermostat est correctement connecté à la chaudière.

Comment régler la température sur le thermostat Remeha iSense RF ?

Pour régler la température, tournez le bouton de température sur le thermostat jusqu'à atteindre la température désirée. L'écran affichera la nouvelle température sélectionnée.

Le thermostat Remeha iSense RF affiche un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. La plupart des codes d'erreur peuvent indiquer un problème de communication avec la chaudière ou un capteur défectueux.

Comment changer les piles du thermostat Remeha iSense RF ?

Pour changer les piles, retirez le couvercle à l'arrière du thermostat et remplacez les anciennes piles par de nouvelles piles AA. Assurez-vous de respecter la polarité lors de l'installation.

Mon thermostat Remeha iSense RF ne communique pas avec la chaudière, que faire ?

Vérifiez que le récepteur est correctement branché à la chaudière et qu'il est alimenté. Assurez-vous également que le thermostat est à portée de signal du récepteur.

Comment calibrer le thermostat Remeha iSense RF ?

Pour calibrer, accédez au menu des paramètres de votre thermostat et suivez les instructions pour ajuster la température de référence si nécessaire.

Est-il possible de programmer des horaires sur le thermostat Remeha iSense RF ?

Oui, le thermostat permet de programmer des horaires pour différents jours de la semaine. Accédez au menu de programmation pour définir vos préférences.

Que faire si le thermostat Remeha iSense RF ne réagit pas aux commandes ?

Essayez de redémarrer le thermostat en le réinitialisant. Si le problème persiste, vérifiez la connexion des piles et assurez-vous qu'il n'y a pas d'interférences avec d'autres appareils.

MODE D'EMPLOI iSense RF Remeha

3. Principe de fonctionnement.................................................................... 35

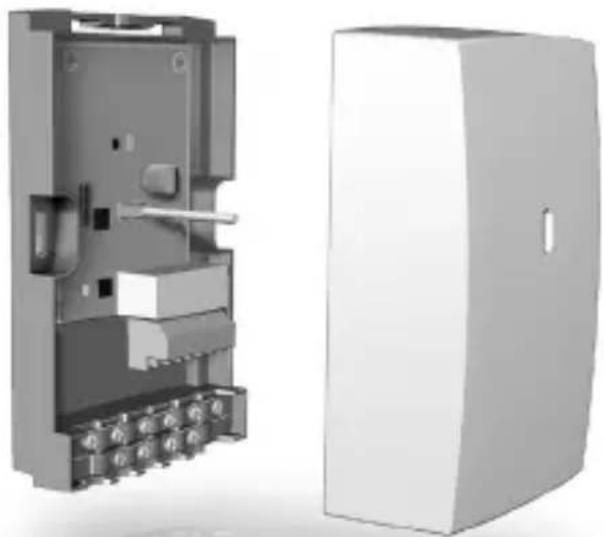

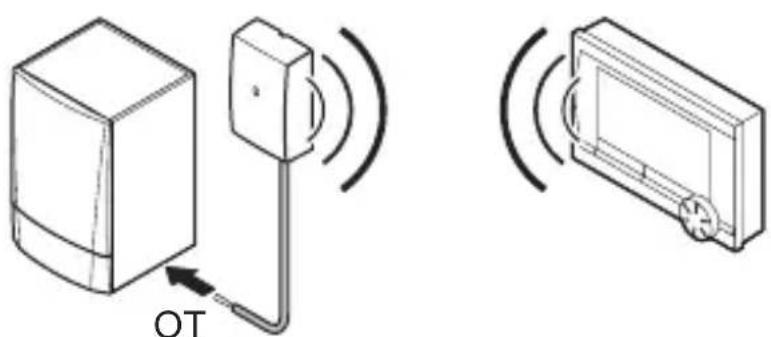

La iBase Station de base RF est l’émetteur/récepteur RF du contrôleur RF. La Station de base assure la communication sans fil entre le contrôleur et la chaudière via OpenTherm. Pour assurer une communication à deux voies, des informations telles que l’état de fonctionnement actuel et les messages d’entretien s’affichent à l’écran de contrôleur. La Station de base s’installe près de la chaudière. T001080-A

La Station de base se positionne sur le mur près de la chaudière. Points à prendre en compte: - Positionnez Le Station de base de telle manière que la chaudière ne soit pas située entre La Station de base et contrôleur, car cela pourrait nuire au signal de connexion. - Positionnez La Station de base à au moins 1 mètre de tout équipement créant des émissions électromagnétiques: unités de ventilation, machines à laver, séchoirs, etc. - Positionnez La Station de base de manière à obtenir une bonne réception. Pour ce faire, utilisez l’indicateur de puissance du signal de contrôleur. Vous pouvez afficher la puissance du signal via Menu > Information.32

La portée de contrôleur à l’intérieur des bâtiments est généralement de 30 mètres. Remarque! Cette valeur est fournie à titre indicatif. La portée réelle du signal RF dépend fortement de l’environnement. Souvenez-vous que le nombre de murs et de plafonds (métalliques ou autres) peut avoir une (forte) influence sur la réception. D’autres objets contenant du métal peuvent également avoir une influence sur la réception. Cela concerne notamment les miroirs et les fenêtres dotées d’un revêtement métallique, les films isolants, les sèche-linge, les lave-linge, etc.33

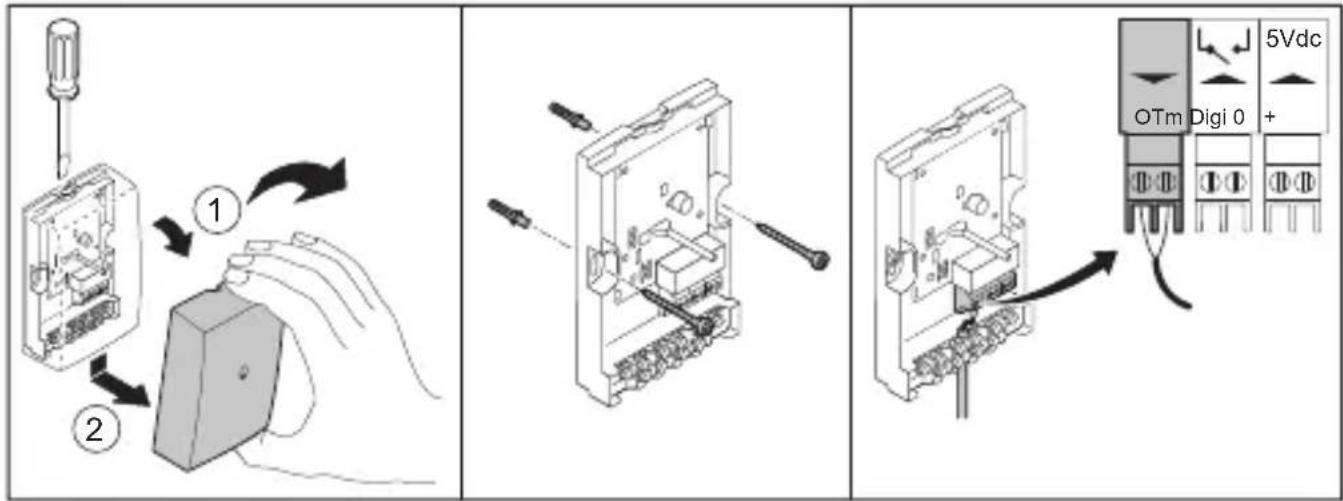

1. Ouvrez le boîtier en séparant la plaque avant et le socle à l’aide d’un

2. Fixez le socle de La Station de base au mur à l’aide des vis et des

chevilles fournies. (Laissez un espace libre au-dessus de La Station de base pour permettre l’ouverture du boîtier par la suite).

3. Reliez la connexion OpenTherm de la chaudière à la connexion

OpenTherm de La Station de base (verte, signalée par OTm). Chaque fil34

peut ici être indifféremment branché sur un point de contact quelconque de la connexion OpenTherm.

4. Si nécessaire, branchez le fil d’entrée numérique sur la connexion orange

(DIGI). Consultez le manuel d’installation et d’entretien de contrôleur pour plus d’informations sur les fonctions de l’entrée numérique.

5. Si la chaudière ne prend pas en charge OpenTherm Smart Power, utilisez

un adaptateur d’alimentation externe (5 Vcc 300mA). Connectez celui-ci à l’alimentation (grise, signalée par 5 Vcc). L’adaptateur d’alimentation est disponible en tant qu’accessoire.

6. Fermez le boîtier de La Station de base.

La station de base est raccordé et prêt à être utilisé. Contrôleur est automatiquement connecté à La Station de base. Voir chapitre 4.35

3. Principe de fonctionnement

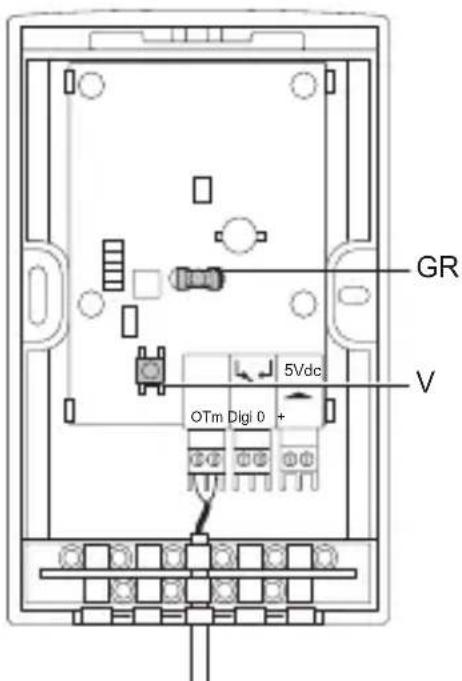

GR DEL d’état verte V Bouton de connexion DEL d’état verte La DEL d’état vous informe sur l’alimentation et la connexion RF. La DEL d’état peut également indiquer la survenue d’un défaut d’alimentation ou de connexion RF. Voir chapitre 5. Bouton de connexion Ce bouton permet d’établir la connexion entre La Station de base et contrôleur. T001081-D

indication du DEL d’état État Désactivée La Station de base n’est pas alimenté. Clignote toutes les 4 secondes La Station de base fonctionne normalement. Clignote toutes les secondes La Station de base tente de se connecter à contrôleur.

La connexion doit normalement être automatiquement établie entre La Station de base et contrôleur. Le fabricant vérifie que c’est le cas. Dans l’éventualité où vous deviez remplacer l’un de ces composants cependant, la connexion devrait être rétablie. Voici comment procéder:

1. Ouvrez le boîtier de La Station de base.

2. Appuyez sur le bouton de connexion de La station de base et maintenez-

le enfoncé pendant trois secondes. La DEL d’état doit clignoter une fois par seconde.

3. Activez l’option connecter sur contrôleur (reportez-vous au guide

d’utilisation de contrôleur). La DEL d’état de La Station de base clignote désormais toutes les 4 secondes.37

4. Vérifiez contrôleur pour voir si une connexion a été établie. Sinon, répétez

5. Refermez le boîtier.

La connexion doit normalement être établie entre La Station de base et contrôleur.

5. Messages de défaut

La DEL d’état indique la survenue d’un défaut. Voici les codes qu’elles utilisent et les défauts correspondants:

1. La DEL s’allume d’abord pendant 1 seconde (

R000273-A R000273-A ), puis s’éteint pendant une demiseconde ( R000274-A

2. La DEL clignote ensuite plusieurs fois pour indiquer de quel défaut il

s’agit. Le tableau ci-dessous indique les correspondances.

3. La DEL s’éteint ensuite pendant au moins une demi-seconde.

Ce format flash est répété à chaque fois.38

Indication du défaut La DEL d’état clignote une fois: R000275-A Problème Problème d’alimentation. Solution Vérifiez que la chaudière est allumée et que La Station de base est correctement connecté. Si la chaudière ne prend pas OpenTherm Smart Power en charge, utilisez un adaptateur externe de (5 Vcc 300mA). Indication du défaut La DEL d’état clignote deux fois: R000276-A Problème Aucune communication OpenTherm pendant 60 secondes. Solution Vérifiez que la chaudière est allumée et que La Station de base est correctement connecté.39

Indication du défaut La DEL d’état clignote trois fois: R000277-A Problème Aucune connexion avec contrôleur. Solution - Vérifiez si contrôleur indique la survenue d’un défaut et s’il est activé. - Essayez de rétablir la connexion entre contrôleur et La Station de base; voir chapitre 4. - Si cela ne permet pas de résoudre le problème, modifiez l’emplacement de contrôleur ou de La Station de base, ou éliminez tous les obstacles pouvant interférer avec le signal RF, voir chapitre 3.40

Indication du défaut La DEL d’état clignote quatre fois: R000278-A Problème Aucune communication RF avec contrôleur pendant 10 minutes. Solution - Vérifiez si contrôleur indique la survenue d’un défaut et s’il est activé. - Essayez de rétablir la connexion entre contrôleur et La Station de base; voir chapitre 4. - Si cela ne permet pas de résoudre le problème, modifiez l’emplacement de contrôleur ou de La Station de base, ou éliminez tous les obstacles pouvant interférer avec le signal RF, voir chapitre 3.

6. Problems and solutions

Problème Aucune connexion ou échec de la connexion avec contrôleur. Solution Vérifiez la DEL d’état, voir chapitre 5.41

Problème La connexion RF est active, mais il n’y a aucun contact avec la chaudière (message de défaut - F201 sur contrôleur). Solution Assurez-vous que la chaudière est allumée et vérifiez l’état de la connexion OpenTherm.

7. Données techniques

Généralités Dimensions 80 x 60 x 40 (L x l x h) en mm Alimentation Via OpenTherm Smart Power ou un adaptateur externe de 5 Vcc (300mA) Entrée numérique Contact sans potentiel (commutateur) RF 868,3 MHz, communication sécurisée bidirectionnelle Conditions ambiantes Conditions de stockage Température: -25°C – 60°C Humidité relative: 5% - 90%, sans condensation Conditions de fonctionnement 0°C – 60°C42

Portée sans fil La portée de contrôleur à l’intérieur des bâtiments est généralement de 30 mètres. La portée dépend fortement de la situation (voir chapitre 3). Labels de qualité et conformité aux normes Labels de qualité et conformité aux normes RED 2014/53/EU Essai de chute: IEC 68-2-32 Conformité RoHS OpenTherm V3.0 Classe de protection IP20DE Inhalt
