301774 - Hifi-system Aplic - Kostenlose Bedienungsanleitung

Produkttyp	Digital-/Analog-Audiokonverter
Marke	Aplic
Modell	301774
Kategorie	HiFi-System
Abmessungen (ca.)	8 x 5 x 2 cm
Gewicht (ca.)	100 g
Stromversorgung	5 V über USB-Kabel auf DC-Stecker (USB-Netzteil empfohlen)
Audioeingänge	TosLink (optisch) und SPDIF (koaxial)
Audioausgänge	2x RCA (links + rechts)
Unterstützte Abtastraten	32, 44.1, 48, 96 kHz
Hauptfunktionen	Umwandlung digitaler Audiosignale in analoge, Rauschunterdrückung
Gehäusematerial	Metall
LED-Anzeige	Betriebs-LED
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine flüssigen oder scheuernden Produkte verwenden.
Sicherheit	Nicht öffnen, nicht kurzschließen, Feuchtigkeit und hohe Temperaturen vermeiden.
Ersatzteile und Reparierbarkeit	Nicht durch den Benutzer reparierbar. Änderungen führen zum Garantieverlust.
Lieferumfang	Konverter, USB-auf-DC-Kabel, Bedienungsanleitung
Garantie	Gesetzliche Gewährleistung. Nicht autorisierte Reparaturen führen zum Garantieverlust.
Recycling	Nicht mit dem Hausmüll entsorgen. Entspricht WEEE 2012/19/EU.

Häufig gestellte Fragen - 301774 Aplic

Wie schließe ich den Audiokonverter an meine digitale Quelle an?

Schließen Sie Ihren digitalen Player (Fernseher, Konsole usw.) mit einem TosLink- (optisch) oder SPDIF-Kabel (koaxial) an den Konverter an, je nach verfügbaren Ausgängen.

Welche Art von Stromversorgung wird benötigt?

Der Konverter arbeitet mit 5 V über das mitgelieferte USB-auf-DC-Kabel. Sie können es an einen USB-Anschluss eines Computers oder ein Standard-USB-Netzteil (nicht im Lieferumfang) anschließen.

Kann ich diesen Konverter mit einem Verstärker oder einer HiFi-Anlage verwenden?

Ja, der RCA-Ausgang (links/rechts) wird an den Line-Eingang Ihres Verstärkers, Mischpults oder Ihrer HiFi-Anlage angeschlossen.

Welche Abtastraten werden unterstützt?

Der Konverter unterstützt die Abtastraten 32 kHz, 44,1 kHz, 48 kHz und 96 kHz.

Reduziert der Konverter Störungen?

Ja, er verfügt über ein Rauschunterdrückungsdesign, um Störungen zu minimieren. Verwenden Sie für beste Ergebnisse abgeschirmte RCA-Kabel.

Wie erkenne ich, ob das Gerät eingeschaltet ist?

Eine Betriebs-LED leuchtet, wenn das Gerät mit Strom versorgt wird und ordnungsgemäß funktioniert.

Kann ich ungeschirmte RCA-Kabel verwenden?

Es wird dringend empfohlen, abgeschirmte Kabel zu verwenden, um elektromagnetische Störungen zu vermeiden, insbesondere bei langen Kabeln.

Was tun, wenn kein Ton kommt?

Überprüfen Sie die Verbindungen: Quelle > Konverter > Verstärker. Stellen Sie sicher, dass das Netzteil angeschlossen ist, das optische/koaxiale Kabel richtig eingesteckt ist und die Quelle ein digitales Signal sendet.

Kann das Gerät mit einer Spielkonsole verwendet werden?

Ja, wenn Ihre Konsole über einen optischen oder koaxialen Ausgang verfügt, können Sie sie an den Konverter anschließen, um den Ton an analoge Lautsprecher zu senden.

Wie pflege ich den Konverter?

Reinigen Sie es mit einem trockenen, weichen Tuch. Keine flüssigen oder scheuernden Produkte verwenden. Vermeiden Sie Feuchtigkeit und extreme Temperaturen.

BEDIENUNGSANLEITUNG 301774 Aplic

Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1 Lieferumfang

• Digital/Analog-Audiokonverter
• USB zu DC-Hohlstecker-Kabel
- Kurzanleitung

2 Technische Daten

Eingang	Toslink (optisch)SPDIF (koaxial)
Ausgang 2x Cinch (linker Kanal + rechter Kanal)
Stromversorgung 5V, über USB zu DC-Hohlstecker Kabel
Samplingrate 32/44,1/48/96kHz
Features	wandelt digitale Audiosignale in analoge Signale umNoise Reduction Design (minimiert Störeinflüsse)Vollmetall-GehäusePower-LED

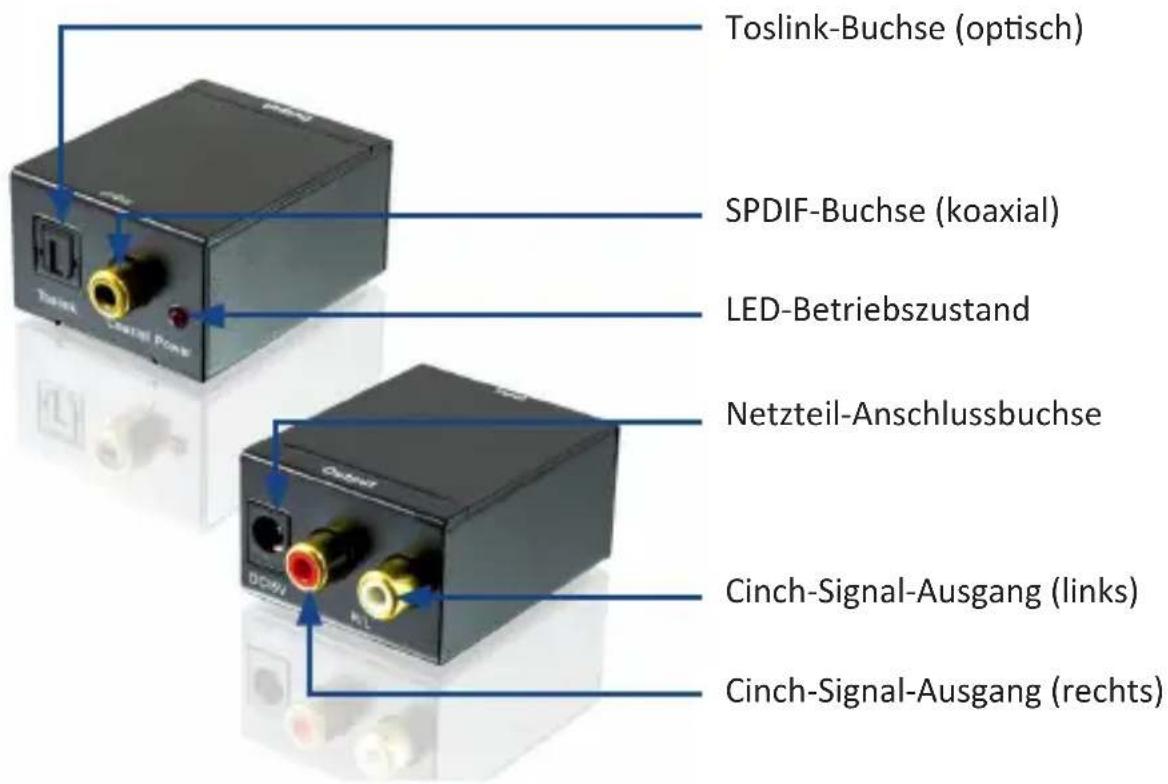

3 Produktdetails

Der Digital/Analog-Audiokonverter kann digitale Koaxial- oder Toslink-Audiosignale in ein analoges Signal konvertieren und über Cinch-Stecker an ein externes Gerät wie z.B. eine HiFi-Anlage weiterleiten.

4 Inbetriebnahme

Verbinden Sie zuerst Ihr digitales Abspielgerät mit dem Audiokonverter.

Sie können wahlweise die Toslink- oder die Koaxial-Buchse verwenden.

Schließen Sie danach den Audiokonverter an den Signal-Eingang Ihres Wiedergabe-bzw. Aufnahme-Gerätes wie z.B. HiFi-Anlage, Mischpult oder Line-In Anschluss an.

Zuletzt verbinden Sie das USB zu DC-Hohlstecker Kabel mit dem Konverter und stecken dieses in einen geeigneten USB-Port. Alternativ können Sie ein USB-Netzteil mit einer Ausgangsspannung von 5V verwenden.

4 Deutsch

Hinweis: Bitte achten Sie auf eine ausreichende Schirmung der analogen Anschlusskabel. Äußere Störeinflüsse können das Klangbild bei Verwendung von minderwertigen geschirmten Cinch-Anschlusskabeln erheblich beeinträchtigen. Legen Sie analoge Audio-Anschlusskabel nicht parallel zu Stromkabeln oder neben Stromquellen und Netzteilen aus. Dies gilt insbesondere bei der Verwendung von langen Anschlusskabeln.

5 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie eigenständig Reparaturen oder Umbauten an dem Gerät vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte.

Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist.

Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen.

Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche.

Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

6 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 94495668

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 301774/20170517SZ090 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
