301774 - Sistema hi-fi Aplic - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Convertitore audio digitale/analogico
Marca	Aplic
Modello	301774
Categoria	Sistema hi-fi
Dimensioni (circa)	8 x 5 x 2 cm
Peso (circa)	100 g
Alimentazione elettrica	5 V tramite cavo USB a presa DC (adattatore di rete USB consigliato)
Ingressi audio	TosLink (ottico) e SPDIF (coassiale)
Uscite audio	2x RCA (canale sinistro + destro)
Frequenze di campionamento supportate	32, 44.1, 48, 96 kHz
Funzioni principali	Conversione di segnali audio digitali in analogici, riduzione del rumore
Materiale del contenitore	Metallo
Indicatore LED	LED di stato di funzionamento
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti liquidi o abrasivi.
Sicurezza	Non aprire, non cortocircuitare, evitare umidità e temperature elevate.
Ricambi e riparabilità	Non riparabile dall'utente. Qualsiasi modifica annulla la garanzia.
Contenuto della confezione	Convertitore, cavo USB a presa DC, manuale di istruzioni
Garanzia	Garanzia legale di conformità. Le riparazioni non autorizzate annullano la garanzia.
Riciclaggio	Non gettare con i rifiuti domestici. Conforme RAEE 2012/19/UE.

Domande frequenti - 301774 Aplic

Come collegare il convertitore audio alla mia sorgente digitale?

Collega il tuo lettore digitale (TV, console, ecc.) al convertitore utilizzando un cavo TosLink (ottico) o SPDIF (coassiale) in base alle uscite disponibili.

Quale tipo di alimentazione è necessaria?

Il convertitore funziona a 5 V tramite un cavo USB a presa DC fornito. Puoi collegarlo a una porta USB del computer o a un adattatore di rete USB standard (non incluso).

Posso utilizzare questo convertitore con un amplificatore o un impianto hi-fi?

Sì, l'uscita RCA (sinistra/destra) si collega all'ingresso linea del tuo amplificatore, mixer o impianto hi-fi.

Quali frequenze di campionamento sono supportate?

Il convertitore supporta le frequenze 32 kHz, 44.1 kHz, 48 kHz e 96 kHz.

Il convertitore riduce le interferenze?

Sì, integra un design di riduzione del rumore per minimizzare le interferenze. Utilizza cavi RCA schermati per ottenere risultati migliori.

Come sapere se il dispositivo è acceso?

Un LED di stato si accende quando il dispositivo è alimentato e funziona correttamente.

Posso utilizzare cavi RCA non schermati?

Si consiglia vivamente di utilizzare cavi schermati per evitare interferenze elettromagnetiche, specialmente con cavi lunghi.

Cosa fare se non esce alcun suono?

Controlla i collegamenti: sorgente > convertitore > amplificatore. Assicurati che l'alimentazione sia collegata, che il cavo ottico/coassiale sia ben inserito e che la sorgente invii un segnale digitale.

Il dispositivo può essere utilizzato con una console per videogiochi?

Sì, se la tua console ha un'uscita ottica o coassiale, puoi collegarla al convertitore per inviare l'audio a diffusori analogici.

Come mantenere il convertitore?

Puliscilo con un panno asciutto e morbido. Non utilizzare prodotti liquidi o abrasivi. Evita umidità e temperature estreme.

MANUALE UTENTE 301774 Aplic

Grazie per aver scelto un prodotto aplic. Perché possa giovarsi a lungo del prodotto appena acquistato, legga completamente ed attentamente le seguenti brevi istruzioni.

1 Contenuto della confezione

• Convertitore audio digitale/analogico
  • Cavo di alimentazione USB/DC
• Guida introduttiva

2 Dati tecnici

Ingresso	Toslink (ottico)SPDIF (coassiale)
Uscita 2 uscite RCA	(canale sinistro + canale destro)
Alimentazione 5V	attraverso cavo di alimentazione USB/DC
Frequenza di campionamento	32/44,1/48/96kHz
Caratteristiche	Converte i segnali audio digitali in segnali analogiciNoise Reduction Design (minimizza le interferenze)Case in metalloLED di potenza

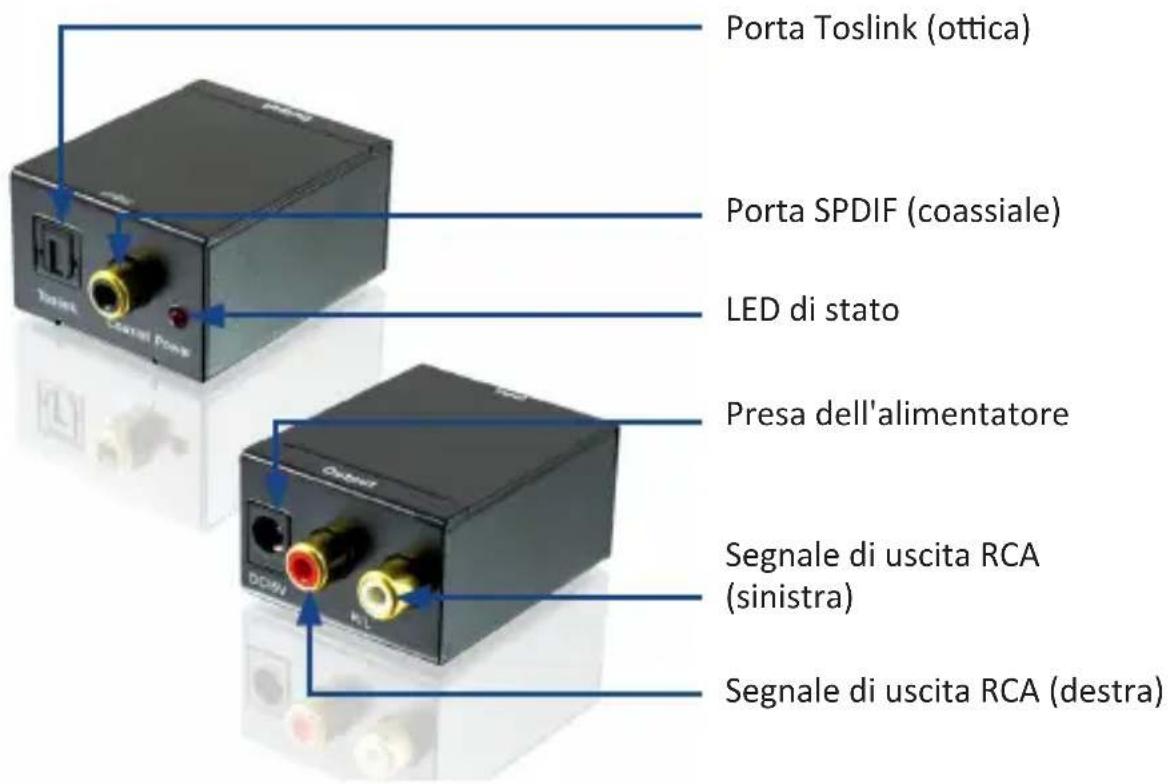

3 Dettagli del prodotto

Il convertitore audio digitale/analogico è in grado di convertire il segnale coassiale digitale o il segnale audio Toslink in un segnale analogico e tramite il connettore RCA (chinch) trasmetterlo a un dispositivo esterno, come un sistema Hi-Fi.

4 Messa in funzione

In primo luogo, collegare il dispositivo di riproduzione digitale al convertitore audio. È possibile scegliere tra l'utilizzo della porta Toslink o della porta coassiale.

Quindi collegare il convertitore audio all'ingresso del dispositivo di riproduzione o di registrazione, per esempio impianto Hi-Fi, mixer, o connessione line-in.

Infine, collegare al convertitore il cavo di alimentazione USB/DC e il connettore USB a una porta USB adatta. In alternativa si può utilizzare un alimentatore USB con un voltaggio in uscita di 5V.

Nota: Si prega di garantire una sufficiente schermatura del cavo di collegamento analogico. I disturbi esterni possono influenzare in modo significativo il suono quando si utilizzano cavi schermati di collegamento RCA di qualità inferiore. Non

posizionare il cavo analogico di collegamento audio parallelamente a cavi della corrente o vicino alle fonti di alimentazione e agli alimentatori. Ciò vale in particolare quando si utilizzano cavi di collegamento lunghi.

5 Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare di riparare o sistemare da soli l'alloggiamento per il disco rigido. Evitare di entrare in contatto con la tensione di rete. L'alloggiamento per il disco rigido non è sotto tensione solo se il connettore è staccato. Prima di toccare i componenti elettronici, rimuovere l'Elettricità Statica dal Proprio corpo questo modo si evitano i danni causati dalle scariche elettrostatiche del corpo.

Le scariche elettrostatiche possono causare danni irreparabili alla scheda plug-in e a tutti i componenti hardware collegati! L'installazione del disco rigido avviene a rischio e pericolo dell'utente. Se non si ha esperienza tecnica pratica nel settore dei computer/dell'elettronica, far eseguire l'installazione da un esperto. Il produttore declina qualsiasi responsabilità per danni e danni secondari causati da un'installazione o un uso inappropriato. L'obbligo della sicurezza dei dati spetta solo al cliente. L'alloggiamento del disco rigido non è omologato per il funzionamento all'esterno. Usare pertanto l'apparecchio solo in una zona asciutta. Proteggerlo da elevata umidità dell'aria, da acqua e neve.

Non esporre assolutamente l'apparecchio a temperature elevate. Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche. Controllare che l'apparecchio non presenti eventuali danni prima di utilizzarlo. Non utilizzare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo. Rispettare anche le disposizioni e le limitazioni nazionali. Non usare l'apparecchio per scopi diversi da quelli descritti in questa guida di riferimento. Questo prodotto non è un giocattolo. Conservare l'apparecchio fuori dalla portata dei bambini o di persone mentalmente inferme. Qualsiasi riparazione o modifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti di garanzia. Le specifiche dell'apparecchio possono essere modificate senza preavviso.

6 Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato.

In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale.

Direttiva RAEE: 2012/19/EU

Reg. RAEE n.: DE 94495668

La società WD Plus GmbH ivi dichiara che l'apparecchio 301774/20170517SZ090 è conforme ai requisiti di base e alle rimanenti disposizioni in materia. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
