BEDIENUNGSANLEITUNG CS-A28BKP5 PANASONIC

Da die Fenster während des Betriebs gesclossen sein müssen, sollte die Raumluft regelmäßig ereuert werden.

Vor der Inbetriebnahme

• Sicherheitshinweise 68 – 70

• Montagehinweise
  – Wichtige Betriebshinweise

• Bezeichnung der Geräteteile.... 71 – 72

• Innengerät
  – Außengerät
  – Zubehör
  – Fernbedienung

• Betriebsvorbereitungen .... 73 – 74
  – Vor der Inbetriebnahme
  – Einlegen der Batterien
  – Umgang mit der Fernbedienung

Bedienung

• Bedienung 75 – 76

- Einstellen des Timers 77 – 78

• Bedienungshinweise 79 – 80

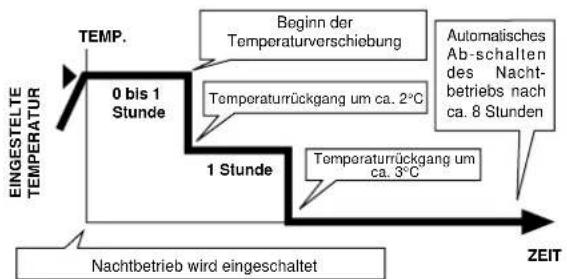

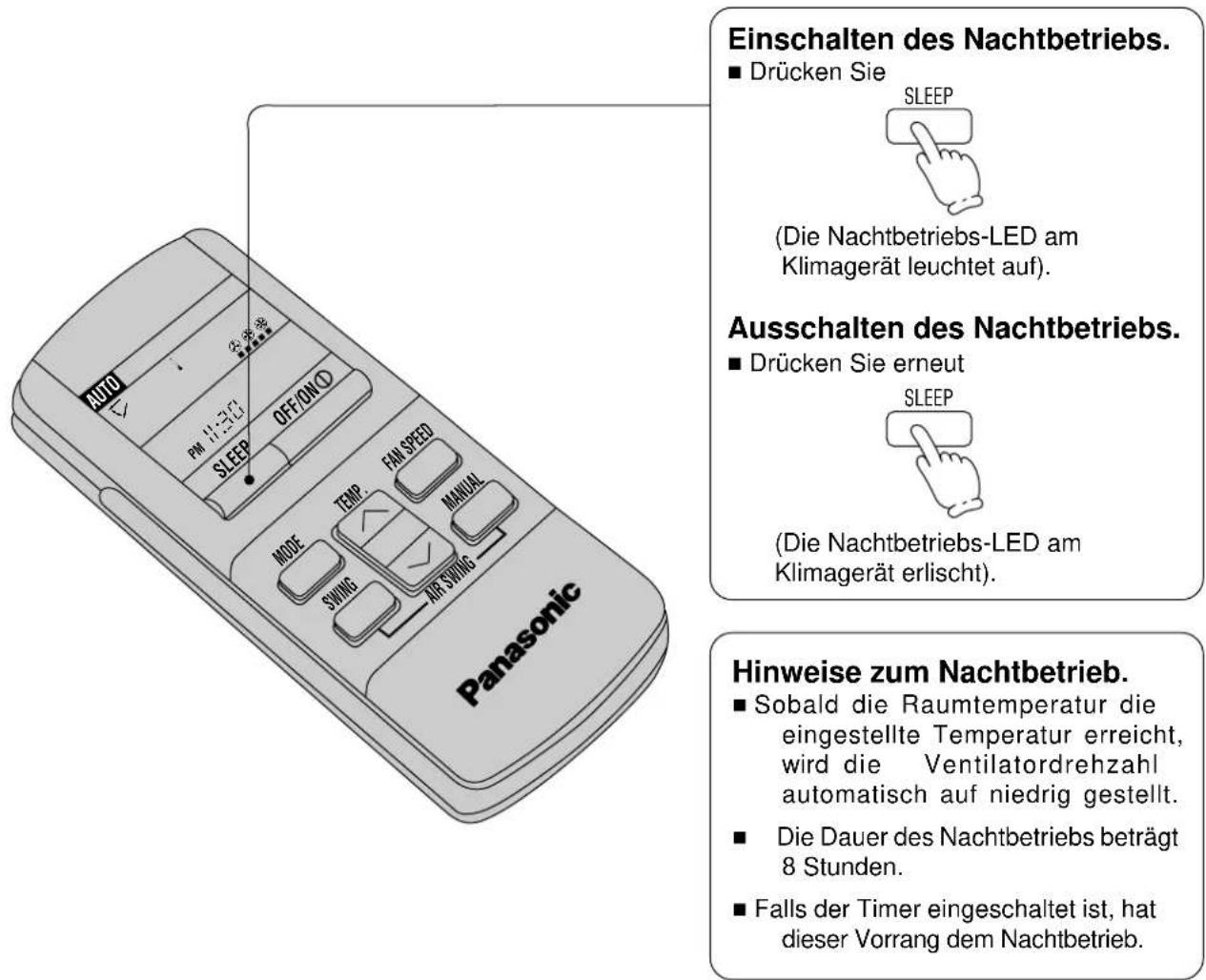

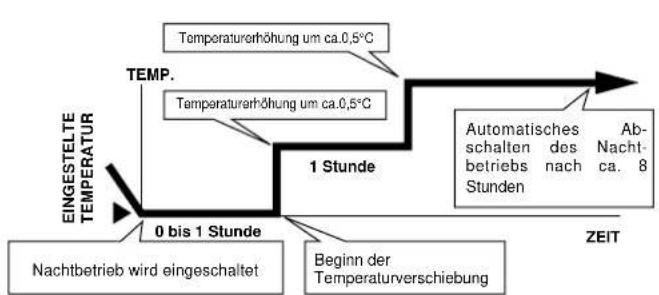

- Nachtbetrieb

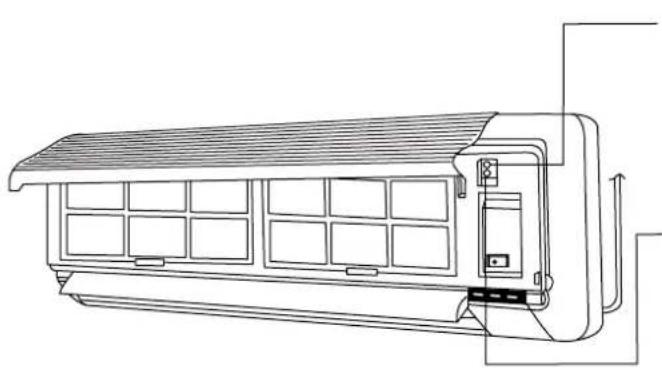

– Ausfall der Fernbedienung

– Ein-/Ausschalten des Empfangs-Pieptons

- Empfehlungen zum Betrieb des Klimageräts .... 81 – 82

- Pflege und Wartung 83 – 84

– Reinigen des Klimageräts und der Luftfilter

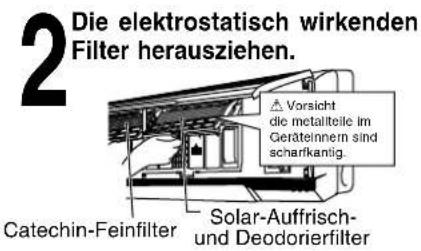

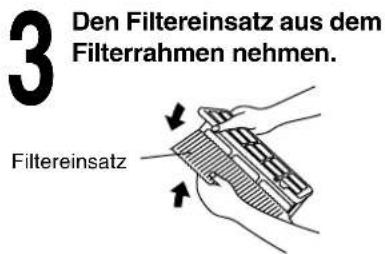

– Auswechseln der elektrostatisch wirkenden Filter

– Bei Längerer Nichtbenutzung des Klimageräts

– Kontrolle vor der Wiederinbetriebnahme

• Störungssuche 85 – 86

- Normaler Betrieb

– Betriebsstörungen

– Wenden Sie sich direkt an Ihren Händler

- Umweltschonend (Modell mit Kältemittle R47C) Durch Verwendung des Kältemittels R407C wird eine Beeinträchtigung der Ozonschicht und des Weltklimas vermieden.

Sicherheitshinweise

Bitte lesen Sie die folgenden Sicherheitshinweise vor der Inbetriebnahme sorgfältig durch!

Eine unsachgemäße Bedienung infolge Mißachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten.

■ Die Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt :

Achtung:

Dieser Hinweise weist darauf hin, daß seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.

Vorsicht :

Dieser Hinweis weist darauf hin, daß seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.

■ Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote :

Dieses Symbol auf weißem Grund weist darauf hin, daß eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole auf schwarzem Grund weisen darauf hin, daß bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

Montagehinweise

Achtung

■ Das Gerät darf nicht von Ihnen selbst installiert oder deinstalliert werden.

Eine unsachgemäße Installation kann elektrische Schläge oder Brände verursachen oder dazu führen, daß Einrasten aus dem Gerät tropft.

Vorsicht

■ Das Raumklimagerät muß geerdet werden.

Eine unsachgemäße Erdung kann elektrische Schläge zur Folge haben.

■ Das Gerät darf nicht an Orten installiert werden, an denen brennbare Gase entweichen können, oder gar in explosionsgefährdeten Bereichen.

Wenn sich in direkter Nähe des Klimageräts brennbare Gase ansammeln, könnten diese durch das Gerät entzündet werden.

■ Die Kondensatleitung muß korrekt angeschlossen sein.

Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.

Wichtige Betriebshinweise

Achtung

■ Den Stecker richtig in die Steckdose stecken.

Ein nicht richtig eingesteckter Stecker kann zu elektrischen Schlägen führen und stellt eine Brandgefahr dar.

Steckdose und Netzstecker müssen leicht zugänglich sein.

■ Das Klimagerät darf nicht durch Einstecken und Herausziehen des Steckers ein-bzw. ausgeschaltet werden.

Die Folge könnten elektrische Schläge sein oder eine starke Wärmeentwicklung, die eine Brandgefahr darstellen könnte.

■ Das Netzkabel darf nicht beschädigt, und es darf nur das vorgeschriebene Netzkabel verwendet werden.

Die Verwendung eines beschädigten oder falschen Netzkabels kann zu elektrischen Schlägen führen oder eine Brandgefahr darstellen.

■ Versuchen Sie nicht, das Netzkabel zu kürzen oder zu verlängern, und benutzen Sie keinen Mehrfachstecker, um noch weitere Geräte anzuschließen.

Die Folge könnten elektrische Schläge sein oder eine starke Wärmeentwicklung, die eine Brandgefahr darstellen könnte.

■ Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.

Das Bedienen des Geräts mit feuchten Händen könnte zu elektrischen Schlägen führen.

■ Versuchen Sie nicht, irgendwelche Gegenstände in die Geräte zu stecken.

Sie könnten sich dabei verletzen oder das Gerät beschädigen.

■ Halten Sie sich nicht zu lange in der kalten Zuluftströmung auf.

Sie könnten sich unter Umständen erkälten.

■ Bei Störungen (z. B. verbrannter Geruch) ist das Klimagerät auszuschalten und die Stromzufuhr zu unterbrechen.

Die erzeugte Hitze könnte elektrische Schläge oder Brand verursachen. Bitte wenden Sie sich an Ihren Fachhändler oder Kundendienst.

Sicherungs- automaten öffnen.

■ Versuchen Sie nicht, das Klimagerät selbst zu reparieren.

Unsachgemäße Reparaturen können elektrische Schläge oder Feuer zur Folge haben. Wenden Sie sich für Repara-turen bitte an Ihren Fachhän-dler oder an den Kundendienst.

■ Den Stecker nicht am Netzkabel herausziehen.

Halten Sie den Stecker fest, wenn Sie ihn aus der Steckdose ziehen.

■ Unterbrechen Sie die Stromversorgung, wenn das Gerät längere Zeit nicht benutzt wird.

Auf dem Netzstecker kann sich Staub ablagern, der zu einer Hitzeentwicklung führen und einen Brand verursachen kann.

Sicherungs- automaten öffnen.

Netzstecker herausziehen.

■ Zum Reinigen des Klimageräts ist der Stecker aus der Steckdose zu ziehen.

Bei eingeschaltetem Gerät könnte der schnell rotierende Ventilator zu Verletzungen führen.

■ Das Klimagerät darf nicht zweckentfremdet werden.

Verwenden Sie das Gerät nicht zum Frischhalten von Lebensmitteln oder zum Kühlen von Pflanzen oder Tieren.

■ Stellen Sie keine Verbrennungsgeräte im direkten Zuluftstrom des Klimageräts auf.

Durch unvollständige Verbrennung könnten giftige Gase (Kohlenmonoxid) entstehen.

■ Lüften Sie den Raum regelmäßig.

Da die Fenster während des Betriebs gesclossen sein müssen, sollte die Raumluft regelmäßig ereuert werden.

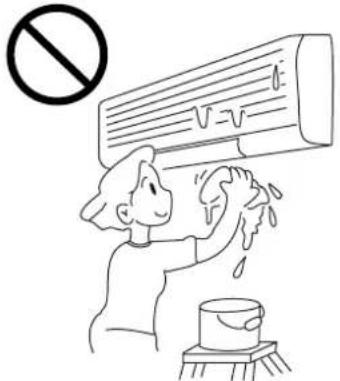

■ Das Klimagerät darf nicht mit Wasser gereinigt werden.

Das Reinigen mit Wasser kann zu elektrischen Schlägen führen.

■ Kontrollieren Sie gelegentlich, ob irgendwelche Geräteteile beschädigt sind.

Sorgen Sie dafür, daß die erforderlichen Reparaturen durchgeführt werden.

■ Legen Sie nichts auf das Außengerät, und steigen Sie auch nicht auf das Gerät.

Das Gerät könnte umkippen und Verletzungen verursachen, oder es könnte beschädigt werden.

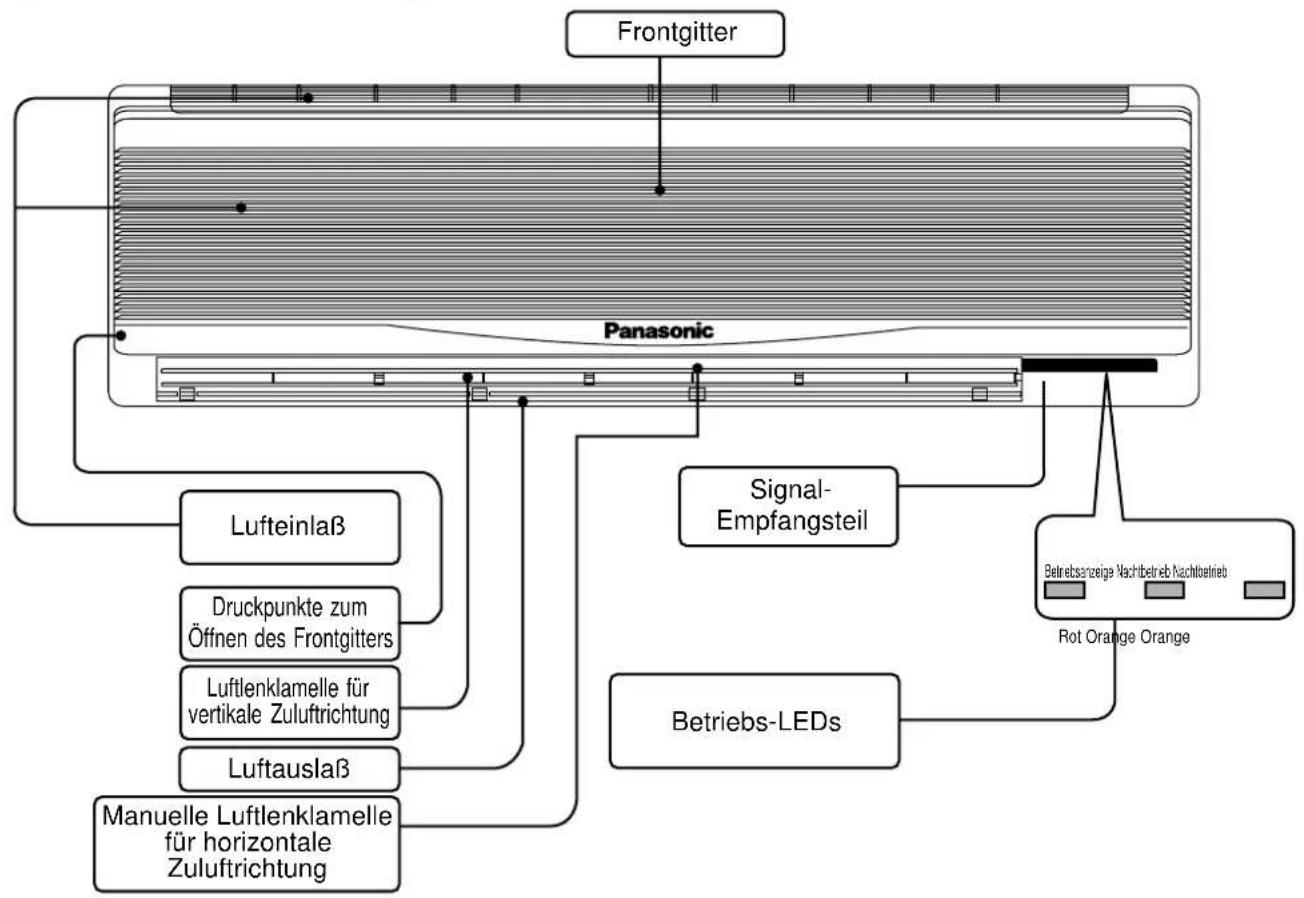

Bezeichnung der Geräteteile

Innengerät


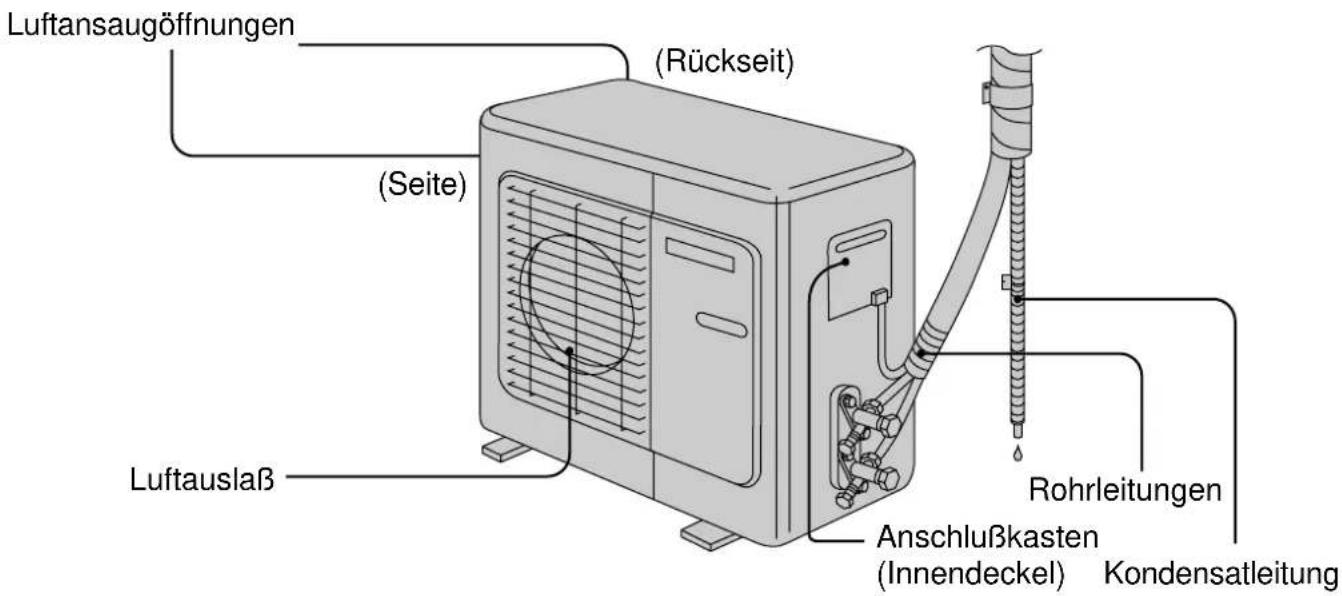

Außengerät

Luftansaugöffnungen (Rückseit) (Seite) Luftauslaß Rohrleitungen Anschlußkasten (Innendeckel) Kondensatleitung

Fernbedienung

Zubehör

Fernbedienung

Zwei R03 Trockenbatterien oder gleichwertige Batterien

Elektrostatisch wirkende Luftfilter

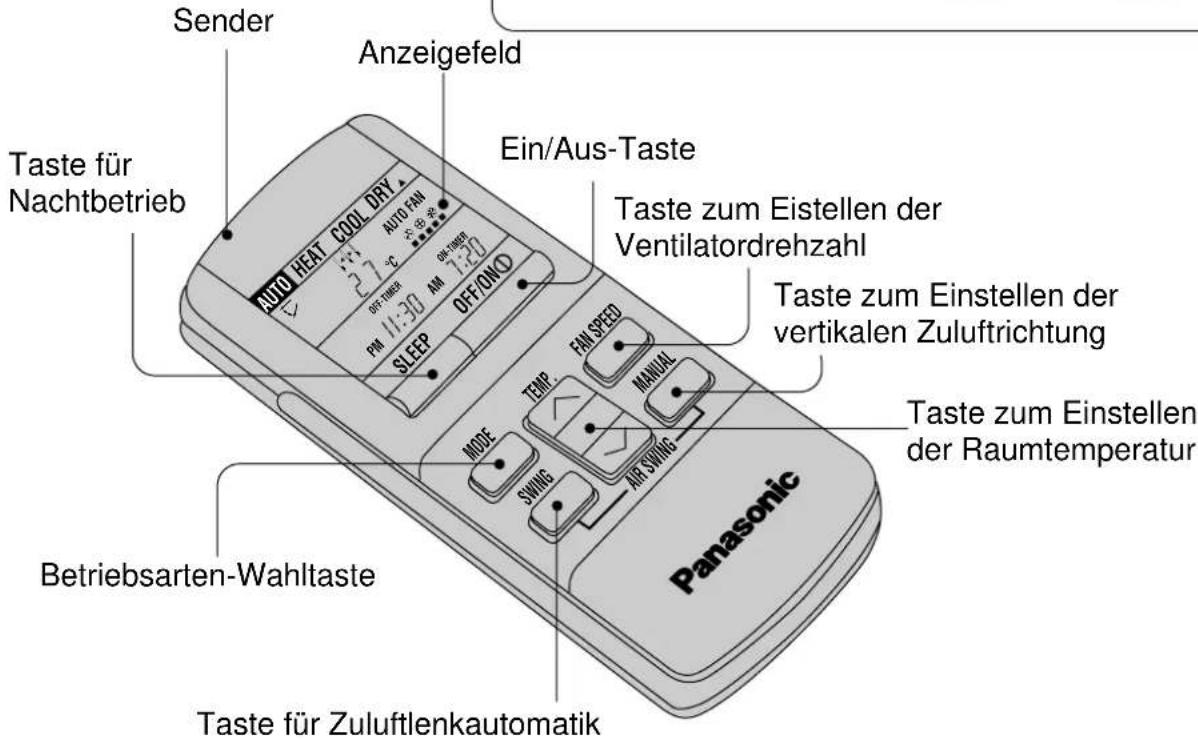

Sender Anzeigefeld Taste für Nachtbetrieb Ein/Aus-Taste Taste zum Eistellen der Ventilatordrehzahl Taste zum Einstellen der vertikalen Zuluftrichtung Taste zum Einstellen der Raumtemperatur Betrriebsarten-Wahltaste Taste für Zuluftlenkautomatik Panasonic

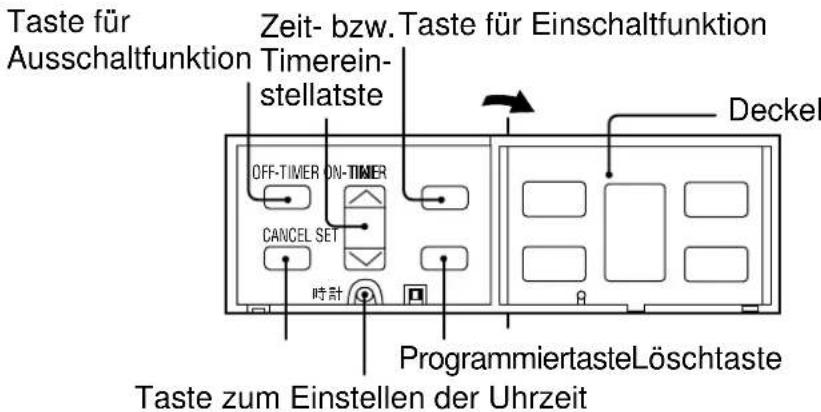

Bei geöffnetem Fernbedienungsdeckel stehen weitere Anzeigen und Funktionen zur Verfügung

Deckel

Taste für Ausschaltfunktion Timerein- stellatste Zeit- bzw. Taste für Einschaltfunktion OFF-TIMER ON-TIMER CANCEL SET 時計 Deckel ProgrammiertasteLöschtaste Taste zum Einstellen der Uhrzeit

Betriebsvorbereitungen

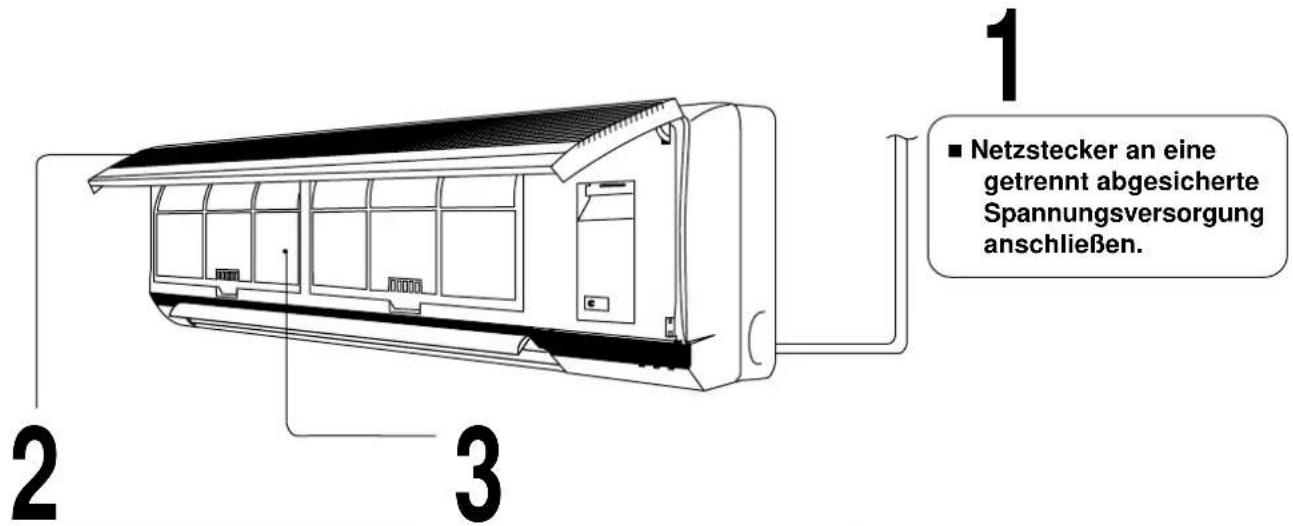

Vor der Inbetriebnahme

1 ■ Netzstecker an eine getrennt abgesicherte Spannungsversorgung anschließen. 2 3

■ Öffnen Sie das Frontgitter.

Hierzu drücken sie auf die Druckpunkte zum Öffnen des Frontgitters und klappen das Frontgitter nach vorne hoch.

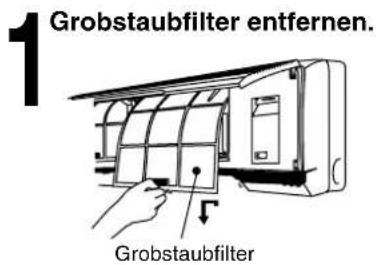

■ Nehmen Sie die Grobstaubfilter heraus.

Grobstaubfilter

Fassen Sie die Grobstaubfilter an der Lasche an, heben Sie sie leicht an und ziehen Sie sie heraus.

■ Setzen Sie die elektrostatisch wirkenden Luftfilter ein. Setzen Sie den Grobstaubfilter ein.

Vorsicht, die Metallteile im Geräteinnern sind sehr scharfkanting. Elektrostatisch wirkende Filter.

Es gelten folgende Einsatzbedingungen :

(°C)

t_tr : Trockenkugeltemperatur t_i : Feuchtkugeltemperatur	Kühlen				Heizen
	Raumtemperatur		Außentemperatur		Raumtemperatur		Außentemperatur
	°C ( t_tr )	°C ( t_f )	°C ( t_tr )	°C ( t_f )	°C ( t_tr )	°C ( t_f )	°C ( t_tr )	°C ( t_f )
Höchsttemperatur	32 23	43 26			30 –	24 18
Mindesttemperatur	16 11	16 11			16 –	-5 -6

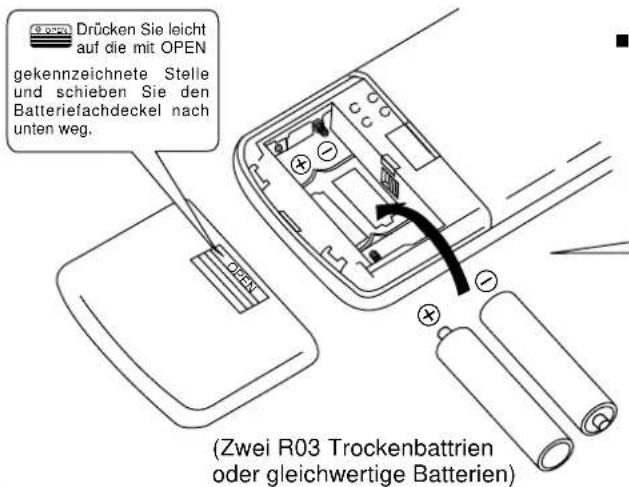

Einlegen der Batterien

Drücken Sie leicht auf die mit OPEN gekennzeichnete Stelle und schieben Sie den Batteriefachdeckel nach unten weg. (Zwei R03 Trockenbattrien oder gleichwertige Batterien)

■ Nach dem Schließen des Batteriefachdeckels erscheint folgende blinkende Anzeige im Anzeigefeld: "12:00".

Achten Sie auf die richtige Polung (+ bzw.—).

PM 12:00

Falls nach dem Einlegen der Batterien keine Anzeige erscheint, entfernen Sie die Batterien und legen Sie sie erneut ein.

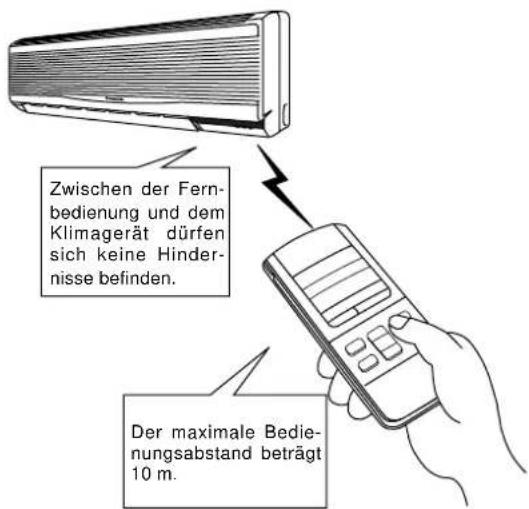

Umgang mit der Fernbedienung

Zwischen der Fernbedienung und dem Klimagerät dürfen sich keine Hindernisse befinden. Der maximale Bedienungsabstand beträgt 10 m.

■ Richten Sie die Fernbedienung zum Senden von Signalen auf das Signal-Empfangsteil des Klimageräts.
■ Lassen Sie die Fernbedienung nicht fallen.
■ Bewahren Sie die Fernbedienung nicht in direktem Sonnenlicht oder in der Nähe von Wärmequellen auf.
Das Klimagerät sendet als Empfangsbestätigung folgende Pieptöne aus: Ein kurzer und ein langer Piepton.

Den Netzstecker ziehen bzw. den Schutzschalter ausschalten, wenn:

■ Wenn das Klimagerät über einen längeren Zeitraum nicht benutzt wird.

Bei angeschlossenem Netzkabel besteht auch nach Ausschalten der Anlage per Fernbedienung ein Stromverbrauch von 3,25 W.

■ Bei Blitzgefahr.

Obwohl das Klimagerät mit einer Schutzvorrichtung gegen Überspannungen ausgestattet ist, könnte es dennoch vorkommen, daß die Elektronik bei Blitzeinschlag beschädigt wird.

Hinweise zu den Batterien.

■ Die Lebensdauer der Batterien beträgt etwa ein Jahr.
■ Es sollten keine wiederaufladbaren Ni-Cd-Batterien verwendet werden, weil diese sich von den üblichen Trockenbatterien in Form, Größe und Leistung unterscheiden.
■ Die Batterien sind jeweils durch zwei neue Batterien gleichen Typs zu ersetze.
■ Die Batterien sind zu entfernen, wenn das Klimagerät längere Zeit nicht benutzt wird.
■ Batterien keinesfalls in den Haushaltsmüll geben, sondern an den dafür vorgesehenen Sammelstellen abgeben.

Bedienung

Automatischer Wiederanlauf.

Im Falle eines Netzstromausfalls setzt das Gerät 3 Minuten nach Wiederherstellen der Stromversorgung automatisch den Betrieb mit den vorherigen Einstellungen für Betriebsart und Luftstromrichtung fort. (Falls Betrieb nicht mit Fernbedienung ausgeschaltet wurde.)
■ Falls sich die Klimaanlage bei Wiederherstellen der Stromversorgung nicht automatisch wieder einschalten soll, den Netzstecker ziehen. Beim Anschluss des Netzkabels startet die Klimaanlage den Betrieb automatisch mit den letzten Einstellungen für Betriebsart und Luftstromrichtung.

Nota: 1. Wenn Sie den automatischen Wiederanlauf nicht benötigen, wenden sie sich bitte an Ihren Händler.

1. Der automatische Wiederanlauf ist im Timerbetrieb und im Nachtbetrieb deaktiviert.

Empfohlene Temperatureinstellungen.

Heibetrieb : 20°C - 24°C

Kühlbetrieb : 26°C - 28°C

Mildes Trocknen : 1°C - 2°C niedriger als die Raumtemperatur.

AUTO – Automatikbetrieb.

■ In der Betriebsart AUTO (Automatik) ermittelt das Klimagerät die aktuelle Raumtemperatur und stellt entsprechend die erforderliche Betriebsart ein (Kühlen, Mildes Trocknen, Heizen).
■ Die Betriebsarten können sich bei Bedarf in Abständen von 60 Minuten ändern.

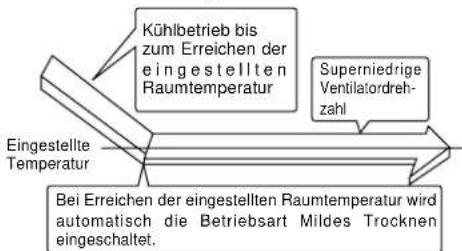

DRY – Betriebsart Mildes Trocknen.

Das Milde Trocknen entspricht einem Kühlbetrieb, bei dem die Raumluft vorwiegend entfeuchtet wird. Die Raumtemperatur wird dabei nicht wesentlich verringert.

1		Wahl der gewünschten Betriebsart.■ Die Anzeige ändert sich jedesmal, wenn diese Taste gedrückt wird, und zwar in folgender Reihenfolge.[IMAGE]
2		Einschalten des Klimageräts.■ Die rote Betriebs-LED leuchtet auf.■ Durch erneutes Drücken dieser Taste wird das Gerät wieder ausgeschaltet.
3		Wahl der gewünschten Ventilatordrehzahl.■ Die Anzeige ändert sich jedesmal, wenn diese Taste gedrückt wird, und zwar in folgender Reihenfolge.[IMAGE]
4		Einstellen der gewünschten Raumtemperatur.■ In den Betriebsarten Heizen, Kühlen und Mildes Trocknen wird mit dieser Taste die gewünschte Temperatur eingestellt. (16°C ~ 30°C)■ Automatik.[IMAGE]
5		Taste [IMAGE].■ Solange diese Taste gedrückt wird, bewegt sich die Luftlenklamelle für die vertikale Luftrichtung auf und ab. Lassen Sie die Taste los, sobald sich die Lamelle in der gewünschten Stellung befindet.Taste [IMAGE].■ Kühlen & Mildes Trocknen – Die Lamelle schwenkt automatisch auf und ab. Heizbetrieb – Bei geringer Heiztemperatur, wie z.B. am Beginn des Heizbetriebs, tritt die Luft horizontal aus dem Gerät aus. Mit steigender Temperatur richtet sich der Luftaustritt dann nach unten.Um die Zuluftlenkautomatik wieder abzuschalten, ist die Taste [IMAGE] zu drücken.

HEAT – Heizbetrieb

■ Abtauautomatik

■ Entsprechend der jeweiligen Außentemperaturewird der Betrieb des Klimagerats gelegentlich unterbrochen, damit das am Außengerät entstandene Eis abgetaut wird.
■ Die Wärme zur Beheizung des Raumes wird der Außenluft entnommen. Bei sinkenden Außentemperaturen kann die Heizleistung des Geräts daher zurückgehen. Es empfiehlt sich, bein niedrigen Außentemperaturen ein zusätzliches Heizgerät einzusetzen.

Ventilatorautomatik

■ Bei eingestellter Ventilatorautomatik wird die Ventilatordrehzahl automatisch an die jeweils herrschenden Bedingungen angepaßt. Im Kühlbetrieb wird der Ventilator gelegentlich abgeschaltet.

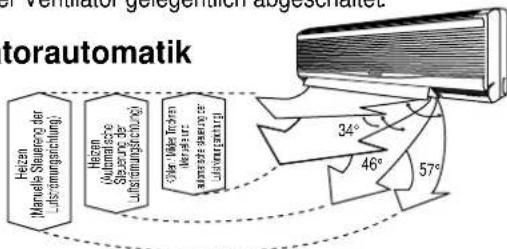

Ventilatorautomatik

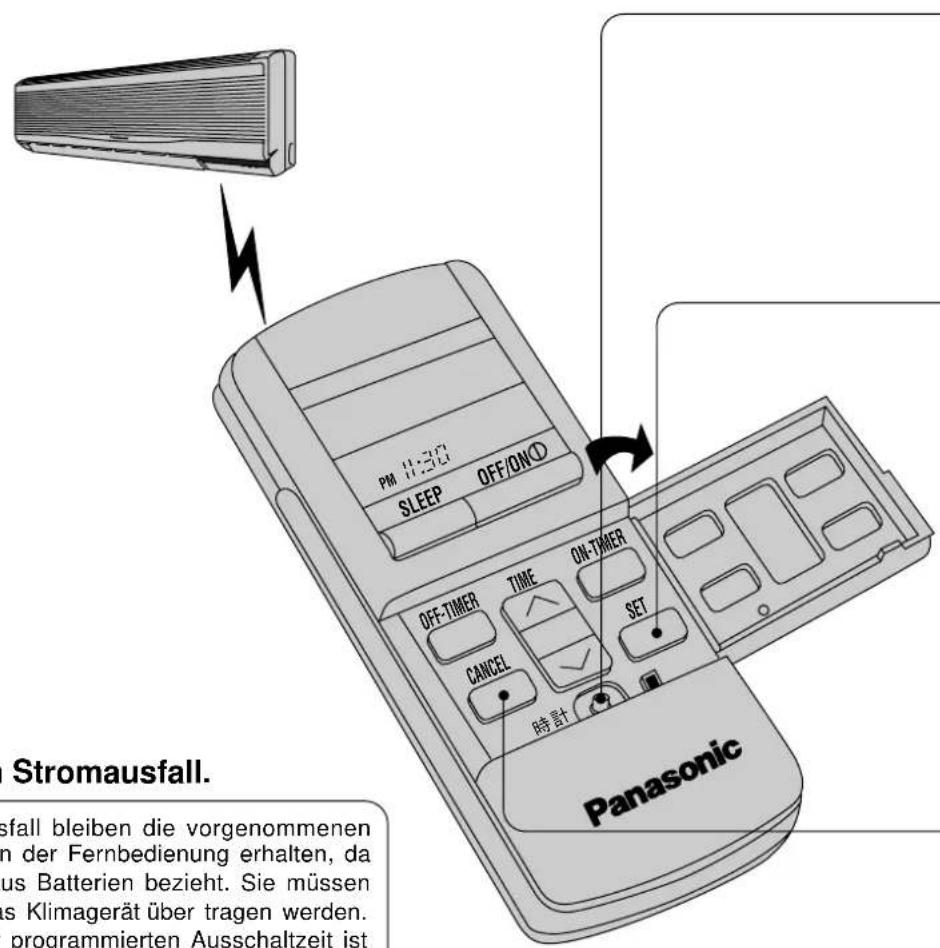

Einstellen des Timers

Stromausfall. Stfall bleiben die vorgenommenen n der Fernbedienung erhalten, da us Batterien bezieht. Sie müssen s Klimagerät über tragen werden. programmierten Ausschaltzeit ist Panasonic

Maßnahme nach Stromausfall.

Bei einem Stromausfall bleiben die vorgenommenen Timereinstellungen in der Fernbedienung erhalten, da diese ihren Strom aus Batterien bezieht. Sie müssen allerdings neu an das Klimagerät über tragen werden. Zur Übertragung der programmierten Ausschaltzeit ist beispielsweise folgendermaßen vorzugehen:

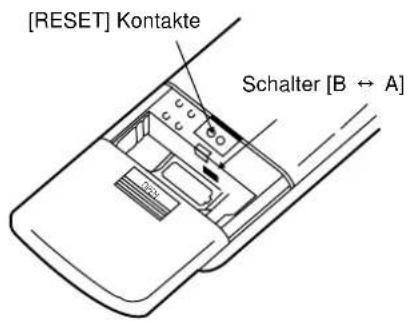

Hinweise zur Fernbedienung.

[RESET] Kontakte Schalter [B ↔ A]

■ Bei falsch eingestellter aktueller Uhrzeit kann auch der Timer nicht korrekt eingestellt werden.
■ Beim Einstellen des Timers wird die aktuelle Uhrzeit nicht angezeigt.
■ Durch Kurzschließen der RESET-Kontakte wird der Speicher der Fernbedienung gelöscht.
■ Der Schalter [B ↔ A] wird benötigt, wenn zwei oder mehr Klimageräte in einem Raum installiert sind. Bitte wenden Sie sich in diesem Fall an Ihren Fachhändler.

Einstellen der aktuellen Uhrzeit.

■ Einstellen der Stunden und Minuten

.... Zeit vorstellen .... Zeit zurückstellen

Einstellen des Timers.

■ Ausschalt-Timer. Einstellen der Stunden und Minuten

In der Anzeige blinkt "OFF-TIMER".

.. Vorstellen um jeweils 10 Minuten.

Zurückstellen um jeweils 10 Minuten.

Die orangefarbene Timer-LED am Klimagerät leuchtet auf.

■ Einschalt-Timer. Einstellen der Stunden und Minuten

In der Anzeige blinkt "ON-TIMER".

... Vorstellen um jeweils 10 Minuten.

Zurückstellen um jeweils 10 Minuten.

Die orangefarbene Timer-LED am Klimagerät leuchtet auf.

Löschen des Timers.

■ Beispiel: Ausschalt-Timer.

• Die Timer-LED am Klimagerät erlischt.

- Zum Löschen des Einschalt-Timers ist entsprechend zu verfahren.

Ändern der Timereinstellung.

■ Beispiel: Änderung der Timer-Einschaltzeit.

Stunden- und Minuteneinstellung ändern

... Vorstellen um jeweils 10 Minuten.

Zurückstellen um jeweils 10 Minuten.

Hinweise zum Timer

■ Es kann nur jeweils eine Einschalt- und eine Ausschaltzeit pro Tag programmiert werden.
■ Wenn eine Einschaltzeit programmiert wurde, geht das Klimagerät bereits vor der tatsächlich eingestellten Zeit in Betrieb, damit die gewünschte Temperatur zum eingestellten Zeitpunkt erreicht ist.

Kühlen und mildes Trocken : 15 Minuten vorher Heizen und Automatik : 30 Minuten vorher

■ Einstellen des Ausschalt-Timers:

Durch das Einstellen eines Ausschaltzeitpunkts lassen sich Stromkosten sparen, wenn z. B. das Klimagerät versehentlich nicht abgestellt wird.

■ Einstellen des Einschalt-Timers:

Durch das Einstellen eines Einschaltzeitpunkts vor Verlassen des Hauses wird der Raum bei Ihrer Rückkehr bereits die gewünschte Temperatur erreicht haben.

Bedienungshinweise

Nachtbetrieb

Der Nachtbetrieb sorgt für eine angenehme Anpassung der Raumtemperatur, während Sie schlafen.

Einschalten des Nachtbetriebs. ■ Drücken Sie SLEEP (Die Nachtbetriebs-LED am Klimagerät leuchtet auf). Ausschalten des Nachtbetriebs. ■ Drücken Sie erneut SLEEP (Die Nachtbetriebs-LED am Klimagerät erlischt). Hinweise zum Nachtbetrieb. ■ Sobald die Raumtemperatur die eingestellte Temperatur erreicht, wird die Ventilatordrehzahl automatisch auf niedrig gestellt. ■ Die Dauer des Nachtbetriebs beträgt 8 Stunden. ■ Falls der Timer eingeschaltet ist, hat dieser Vorrang dem Nachtbetrieb.

In den Betriebsarten Kühlen und Mildes Trocknen sorgt der Nachtbetrieb durch folgenden Funktionsverlauf dafür, daß der Raum nicht zu sehr gekühlt wird.

■ Im Heizbetrieb sorgt der Nachtbetrieb durch folgenden Funktionsverlauf dafür, daß der Raum nicht zu sehr erwärmt wird.

Ausfall der Fernbedienung

Taste für Kompressortestbetrieb.

Diese Taste wird während der Montage oder bei einem Umzug verwendet.

Funktionstaste für Automatikbetrieb.

■ Wenn die Fernbedienung nicht benutzt werden kann, weil z.B die Batterien erschöpft sind, kann das Klimagerät durch Drücken dieser Taste eingeschaltet werden. Es arbeitet dann im Automatikbetrieb, und auch die Zuluftlenkautomatik ist eingeschaltet.

■ Drücken Sie die Funktionstaste für den Automatikbetrieb.

(Die Betriebs-LED blinkt 20 Sekunden lang und bleibt dann erleuchtet.)

- Durch erneutes Drücken dieser Funktionstaste wird das Klimagerät wieder abgeschaltet, die Betriebs-LED erlischt.

AUTO OFF/ON

Ein-/Ausschalten des Empfangs-Pieptons

■ Durch erneutes 10 sekündiges Drücken dieser Taste wird der Empfangs-Piepton wieder eingeschaltet.
Der Piepton, mit dem das Klimagerät bestätigt, daß es von der Fernbedienung ein Signal empfangen hat, kann auf Wunsch abgeschaltet werden. Hierzu ist die Taste für den Automatikbetrieb 10 Sekunden lang zu drücken. Gleichzeitig wird der Automatikbetrieb eingeschaltet.

Empfehlungen zum Betrieb des Klimageräts

Stellen sie die Raumtemperatur sorgfältig ein. Im Kühlbetrieb sollte die Temperatur 1 °C höher und im Heizbetrieb 2°C niedriger eingestellt werden, als tatsächlich gewünscht. Auf diese Weise können etwa 10% der Stromkosten eingespart werden.

■ Reinigen Sie den Luftfilter in regelmäßigen Abständen. Durch verschmutzte Filter werden die Zuluftmenge und die Kühl-bzw. Heizleistung reduziert. Wenn die Filter nicht etwa alle zwei Wochen gereinigt werden, erhöhen sich die Stromkosten um etewa 6 %.

1°C höher 2°C niedriger

Schränken Sie die Betriebszeiten mit Hilfe des Timers ein. Benutzen Sie den Timer, wenn Sie schlafen oder wenn Sie das Haus verlassen, um Strom zu sparen.

■ Verstellen Sie nicht den Luftauslaß des Außengeräts, da sonst die Kühl-bzw. Heizleistung beeinträchtigt wird.

■ Fenster und Türen sollten geschlossen bleiben, da sonst die Kühl-bzw. Heizleistung verringert wird und die Stromkosten steigen.

Schließen Sie Jalousien oder Vorhänge, damit keine direkte Sonneneinstrahlung in den Raum gelangt. Auf diese Weise können 5% der Stromkosten gespart werden.

Um einen optimalen Betrieb zu gewährleisten, sollte sich die Richtung des Luftstroms nach der Betriebsart richten. Stellen Sie daher die Luftlenklamellen im Heizbetrieb nach unten und im Kühlbetrieb waagerecht.

Achten Sie beim Bau oder Umbau ihres Hauses oder ihrer Wohnung darauf, daß die Wände gut isoliert sind. Dadurch verbessert sich die Geräteleistung, und die Stromkosten lassen sich senken.

Kühlen Heizen

Regelmäßige Wartung und Pflege sind Voraussetzung für eine maximale Lebensdauer der Klimaanlage und verhindern überhöhten Stromverbrauch. Vor Wartungs- und Reinigungsarbeiten unbedingt die Stromversorgung ausschalten.

Vorsicht

Zum Reinigen des Klimageräts dürfen aus folgenden Gründen weder Wasser noch Lösungsmittel verwendet werden:

■ Durch Verwendung von Wasser beim Reinigen besteht die Gefahr elektrischer Schläge.
Achten Sie daher darauf, daß das Klimagerät nie mit Wasser in Berührung kommt.
■ Durch Verwendung von Wasser mit einer Temperatur über 40°C kann sich das Gehäuse verformen, und es können Verfärbungen auftreten.
■ Durch Verwendung von Lösungsmitteln wie Verdünner und Benzin kann das Klimagerät beschädigt werden.

Reinigen des Klimageräts und der Luftfilter

Die folgenden Arbeiten sollten alle 2 Wochen durchgeführt werden.

■ Reinigen des Klimageräts.

Wischen Sie das Klimagerät mit einem weichen, trockenen Tuch ab.

OK!

■ Reinigen der Grobstaubfilter.

■ Entfernen Sie den Staub mit einem Staubsauger, oder waschen sie die Filter mit Wasser, danach nicht direkt in der Sonne trocknen Lassen.
■ Setzen Sie die trockenen Filter wieder ein. Achten Sie darauf, daß der Hinweis [FRONT] nach vorne zeigt, und daß der rechte Filter rechts und der linke Filter links eingesetzt wird.
■ Ersatzfilter erhalten Sie bei Ihrem Klimageräte-Fachhändler unter der.

Bestellnummer. CWD4209540 (rechts)

CWD4209550 (links)

Auswechseln der elektrostatisch wirkenden Filter

1 Grobstaubfilter entfernen. Grobstaubfilter

2 Die elektrostatisch wirkenden Filter herausziehen. △ Vorsicht die metalteile im Geräteinnern sind scharlkanig. Catechin-Feinfilter Solar-Auffrisch- und Deodorierfilter

3 Den Filtereinsatz aus dem Filterrahmen nehmen. Filtereinsatz

■Solar-Auffrisch- und Deodorierfilter

• Zur Entfernung von unangenehmen Gerüchen und Deodorierung der Raumluft.
  • Wiederverwendbar.
• Mit Staubsauger reinigen, 6 Stunden an der Sonne trocknen lassen und wieder montieren. (Empfohlener Zeitabstand: alle 6 Monate)

■Catechin-Feinfilter

• Dieser Filter ist mit Katechin beschichtet, um Bakterien- bzw. Viruswachstum zu verhindern.
  • Wiederverwendbar.
• Mit Staubsauger reinigen, dann wieder montieren

(Empfohlener Zeitabstand: alle 6 Monate)

Es empfiehlt sich, diese Filter alle drei Jahre zu erneuern. Gebrauchte Filter nicht wiederverwenden. Wenden Sie sich wegen Ersatzfiltern an Ihren nächstgelegenen Vertragshändler. Catechin-Feinfilter Nr: CZ-SF71P Solar-Auffrisch- und Deodorierfilter. Nr: CZ-SFD71P

Bei Betrieb des Klimageräts mit verschmutztem Filter drohen folgende Gefahren:-

• Keine Luftreinigung
  – Verminderte Kühlleistung
  – Geruchsbelästigung

Bei Längerer Nichtbenutzung des Klimageräts

1 Nehmen Sie das Klimagerät 2 bis 3 Stunden lang in Betrieb. ■Betriebsart: Kühlen.

Zum Trocknen der Einbauteile

2 Bei Klimageräten mit Netzstecker schalten Sie das Klimagerät durch die Fernbedienung aus und ziehen Sie den Netzstecker aus der Steckdose.

Hinweids: Wenn das Klimagerät nicht mit Hilfe der Fernbedienung ausgeschaltet wurde, geht es beim Einstekken des Netzsteckers aufgrund der Wiedereinschaltautomatik sofort in Betrieb.

3 Nehmen sie die Batterien aus der Fernbedienung.

Kontrolle vor der Wiederinbetriebnahme (je eher, desto besser)

■Ist die ausgeblasene Luft im Kühlbetrieb kalt (bzw. warm im Heizbetrieb) (warm)?

Wenn 15 Minuten nach der Inbetriebnahme der Temperatur- unterschied zwischen Luftansaug und Luftaustritt mindestens 8°C (Kühlbetrieb) bzw. 14°C (Heizbetrieb) beträgt, arbeitet das Klimagerät normal.

normal. Sorient Liberal (Heizbetrieb) Left ahead?

■ Steht etwas vor den Luftein-und-auslässen?

Wenn ja, sieht die Heizleistung oder Kühleistung und es gibt Probleme.

■Ist der Kondensatschlauch gebrochen oder geknickt?

Wenn ja kann Wasser karaustrophen.

■Reicht die Ladung der Batterien in der Fernbedienung?

Bei schwacher oder nicht sichtbarer Ausreige sind die Batterien auswechseln.

Normaler Betrieb

F Fragen? A Antworten.

Beim Wiedereinschalten läuft das Gerät etwa 3 Minuten lang nicht.

Dies dient dem Schutz des Klimageräts und ist völlig normal.

In der Betriebsart Mildes Trocknen bleibt das Klimagerät stehen.

Das Milde Trocknen entspricht einem Kühlbetrieb, bei dem die Raumluft vorwiegend entfeuchtet wird. Um ein zu starkes Kühlen zu verhindern, sich das Gerät etwa 6 Minuten lang schaltet. Sobald die Raumtemperatur ansteigt, wird der Betrieb wieder aufgenommen.

In der Betriebsart Heizen setzt die Luftströmung nicht sofort ein.

Um zu vermeiden, daß das Klimagerät zu Beginn des Heizbetriebs kühle Luft ausbläst, setzt der Luftstrom erst ein, wenn er entsprechend vorgeheizt ist. Bis zum Einsetzen des Luftstroms blinkt die Betriebs-LED.

Im Raum herrscht ein eigenartiger Geruch.

Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungs-stücken an die Raumluft abgegeben wird.

Es ist das Geräusch von fließendem Wasser zu hören. Es ist ein Geräusch zu hören, das sich wie ausströmende Druckluft anhört.

Dieses Geräusch stammt vom Kältemittel, welches das Klimagerät durchströmt. Dieses Geräusch entsteht im Heizbetrieb zu Beginn und am Ende des Abtauvorgangs, wenn die Strömungsrichtung des Kältemittels umgekehrt wird.

Es sieht aus, als käme Nebel aus dem Klimagerät.

Dieses Phänomen kann auftreten, wenn die in der Raumluft enthaltene Feuchtigkeit am kalten Luftstrom kondensiert.

Das Gerät bleibt im Heizbetrieb etwa 12 Minuten lang stehen, und die Betriebs-LED blinkt.

Indieser Zeit wird das Eis, das sich am Außengerät gebildet hat, abgetaut. (Das Außengerät vereist, wenn die Temperatur der Außenluft neidrig und die Luftfeuchtigkeit hoch ist). Nach 12 Minuten wird der Betrieb wieder aufgenommen. Während des Abtauvorgangs fließt Wasser aus dem Außengerät.

Bei eingestellter Ventilatorautomatik bleibt der Ventilator des Klimageräts hin und wieder stehen.

Auf diese Weise wird vermieden, daß Gerüche aus der Umgebung verbreitet werden.

Betriebsstörungen

Das Klimagerät läuft gar nicht.

■ Wurde der Sicherungsautomat ausgelöst?
■ Wurde der Netzstecker gezogen?
■ Wurde der Timer falsch eingestellt?
■ Befindet sich der Schalter A der Fernbedienung in der Stellung "B"?

Das Klimagerät kühlt nicht richtig.

■ Wurde die Temperatur falsch eingestellt?
■ Sind die Filter verschmutzt?
■ Sind die Luftein- oder -auslässe des Außengeräts blockiert?
■ Stehen irgendwelche Fenster oder Türen offen?

Das Klimagerät arbeitet zu laut.

■ Wurde das Gerät schief montiert?
■ Ist das Frontgitter nicht richtig geschlossen?

Wenden Sie sich direkt an Ihren Händler

Bei Auftritt folgender Symptome sofort den Netzstecker ziehen bzw. den Schutzschalter öffnen.

■ Ungewöhnlich laute Betriebsgeräusche.

■ Schalter oder Tasten funktionieren nicht ordnungsgemäß.

■ Wasser oder ähnliches ist versehentlich in die Fernbedienung gelangt.

■ Der Sicherungsautomat löst häufig aus.

■ Wasser tropft aus dem Innengerät.

■ Netzkabel und Stecker werden ungewöhnlich warm.

WARHINWEISE

(1) BEI BESCHÄDIGUNG DES NETZKABELS MUSS DAS KABEL GEGEN EIN SPEZIALKABEL AUSGETAUSCHT WERDEN, DAS SIE ÜBER IHREN KUNDENDIENST BEZIEHEN KÖNNEN.
(2) WENN DAS NETZKABEL DIESES GERÄTES SCHADHAFT IST ODER AUSGETAUSCHT WERDEN SOLL, MUSS DER AUSTAUSCH DURCH DEN HERSTELLER ODER DESSEN KUNDENDIENSTVERTRETER BZW. DURCH EINEN ENTSPRECHEND QUALIFIZIERTEN FACHMANN ERFOLGEN, UM GEFAHREN ZU VERMEIDEN.
(3) REPARATUREN: IM FALLE EINER STÖRUNG DES GERÄTS WENDEN SIE SICH BITTE AN IHREN HÄNDLER ODER EINEN KUNDENDIENSTFACHMANN. FÜHREN SIE AUF KEINEN FALL REPARATUREN SELBST AUS!
(4) DAS GERÄT DARF NICHT IN UMGEBUNGEN BETRIEBEN WERDEN, IN DENEN EXPLOSIVE GASGEMISCHE AUFTRETEN KÖNNEN.
(5) IM NOTFALL IST DIE STROMZUFUHR ZUM GERÄT WIE FOLGT ZU UNTERBRECHEN: ZIEHEN SIE DEN NETZSTECKER AUS DER STECKDOSE ODER BETÄTIGEN SIE DEN SICHERUNGSAUTOMATEN BZW. EINEN ANDEREN, EVENTUELL VORHANDENEN TRENNSCHALTER.

WICHTIG

Austausch oder Installation von Netzsteckern darf nur von autorisiertem/qualifiziertem Personal vorgenommen werden.

1. NETZANSCHLUSS ÜBER MEHRPOLSCHALTER

IM FESTINSTALLIERTEN STROMVERSORGUNGSKREIS MUSS EIN MEHRPOLSCHALTER (SCHUTZSCHALTER) MIT EINEM KONTAKTABSTAND VON MINDESTENS 3 MM VORGESEHEN WERDEN.

2. NETZANSCHLUSS ÜBER STECKDOSE

Die Kabelstränge im Netzkabel sind folgendermaßen kodiert :

Grün-gelb : Erde

Blau : Neutral

Braun : Stromführen

Falls die Farbkodierung der Netzkabelstränge dieses Geräts nicht der Farbkodierung im Netzstecker entspricht, folgendermaßen vorgehen :

Der grün-gelbe Kabelstrang muss an die mit einem "E", grün bzw. grün-gelb oder dem Erdungssymbol ✉ ekennzeichneten Klemme angeschlossen werden.

Der blaue Kabelstrang wird mit der schwarzen bzw. mit einem "N" markierten Klemme verbunden.

Der braune Kabelstrang wird an die rote bzw. mit einem "L" markierte Klemme angeschlossem.

Sicherungsspezifikation	Innengerät	Außengerät
	T3.15(A), L250(V)	T3.15(A), L250(V)

BESCHEINIGUNG

Es wird bestätigt, daß der im Gerät enthaltene Druckbehälter einer Druckprüfung nach §9 der Druckbehälterverordnung und vom Sachkundigen einer Abnahmeprüfung unterzogen wurde. Dichtheit und ordnungsgemäßer Zustand der Kälteanlage gemäß VGB 20 wurden ebenfalls überprüft (siehe Typenschild). Das Ergebnis der Prüfungen entsprach den gestellten Forderungen.

CHEN

Produktionsleiter Sachkundiger (C.C.CHEN) (Y.M.YEH)

Yeh.

Contenuto

Prima dell'uso

Luchtfilternummer: CWD4209540 (rechts) CWD4209550 (links)

Bitte notieren Sie die folgenden Daten:

• Modell-Nr
• Serien-Nr
  • Händler-Nr
• Kaufdatum

Nota
