BEDIENUNGSANLEITUNG Zeno 35.1163.01 TFA

TFA No. 35.1163 Anleitung 28.08.2021 9:18 Uhr Seite 1

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch
Die Bedienungsanleitung liegt dem Gerät bei oder zum Download unter www.tfa-dostmann.de/service/downloads/anleitungen
- Verwenden Sie das Gerät nicht anders, als in der Anleitung dargestellt wird.
- Durch die Beschtung der Bedienungsanleitung vormeiden Sie auch Beschädigungen des Gerätes und die Gefährdung ihrer gesetzlichen Mängelrechte durch Fehlgebrauch. Für Schäden, die aus Nichtbeschung dieser Bedienungsanleitung verursacht worden, übernehmen wir keine Haftung.
- Beachten Sie besonders die Sicherheitshinweise!
- Bewahren Sie die Bedienungsanleitung gut auf!

GB

TPA No. 35.1163 Anleitung 28.08.2021 9:18 Uhr Seite 4

TPA No. 35.1163 Anleitung 28.08.2021 9:18 Uhr Seite 5

Funk-Wetterstation

D

1. Lieferumfang

• Funk-Wetterstation (Basisstation)

• Temperatursender (Kat.-Nr.: 30.3248.02)

• Bedienungsanleitung

2. Einsatzbereich und alle Vortelle ihres neuen Gerätes auf einen Blick

• Funkuhr mit großer Anzeige

• Außentemperatur über kabellosen Funksender (433 MHz), Reichweite bis 100 m (Freifeld)

• Innentemperatur

• Permanente Anzeige der Höchst- und Tiefsttemperaturen

- Wettervorhersage mit Symbolen und Luftdrucktendenz

• Weckalarm mit Schlummerfunktion

• Datumsanzeige

• Manuelle Einstellmöglichkeit der Uhrzeit und Zeitzone

• Zum Aufstellen oder an die Wand hängen

- Optional: Erweiterbar auf bis zu 3 Temperatursender (im Handel separat erhältlich), auch zur Temperaturkontrolle von entfernten Räumen, z.B. Kinderzimmer, Kellerraum

3. Sicherheitshinweise

- Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.

WARNUNG

- Halten Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern.

- Kleintelle können von Kindern (unter drei Jahren) verschluckt werden.

- Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies Innerhalb von 2 Stunden zu schweren Inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

- Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!

- Um ein Auslaufen der Batterien zu vermelden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Funk-Wetterstation

D

ACHTUNG

- Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

- Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

- Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

- Die Basisstation ist nur für den Betrieb in Innenräumen geeignet. Vor Feuchtigkeit schützen!

- Der Sender ist spritzwassergeschützt, aber nicht wasserdicht.

4. Bestandtelle

Basisslation (Empfänger)

A: LCD-Anzeige (Fig. 1):

A 1: Zeitzone A 2: DCF Empfangssignal

A 3: Uhrzeit/Datum A 4: Snooze-Symbol

A 5: Alarmsymbol A 6: Empfangssignal Sender

A 7: Kanalnummer A 8: Batteriesymbol für den Sender

A 9: Symbol automatischer Kanalvechsel A 10 Höchstwert (MAX)

A 11: Außentemperatur A 12: Tiefstwert (MIN)

A 13: Luftdrucktendenz A 14: Wettersymbol

A 15: Innentemperatur A 16: Batteriesymbol für die Basisslation

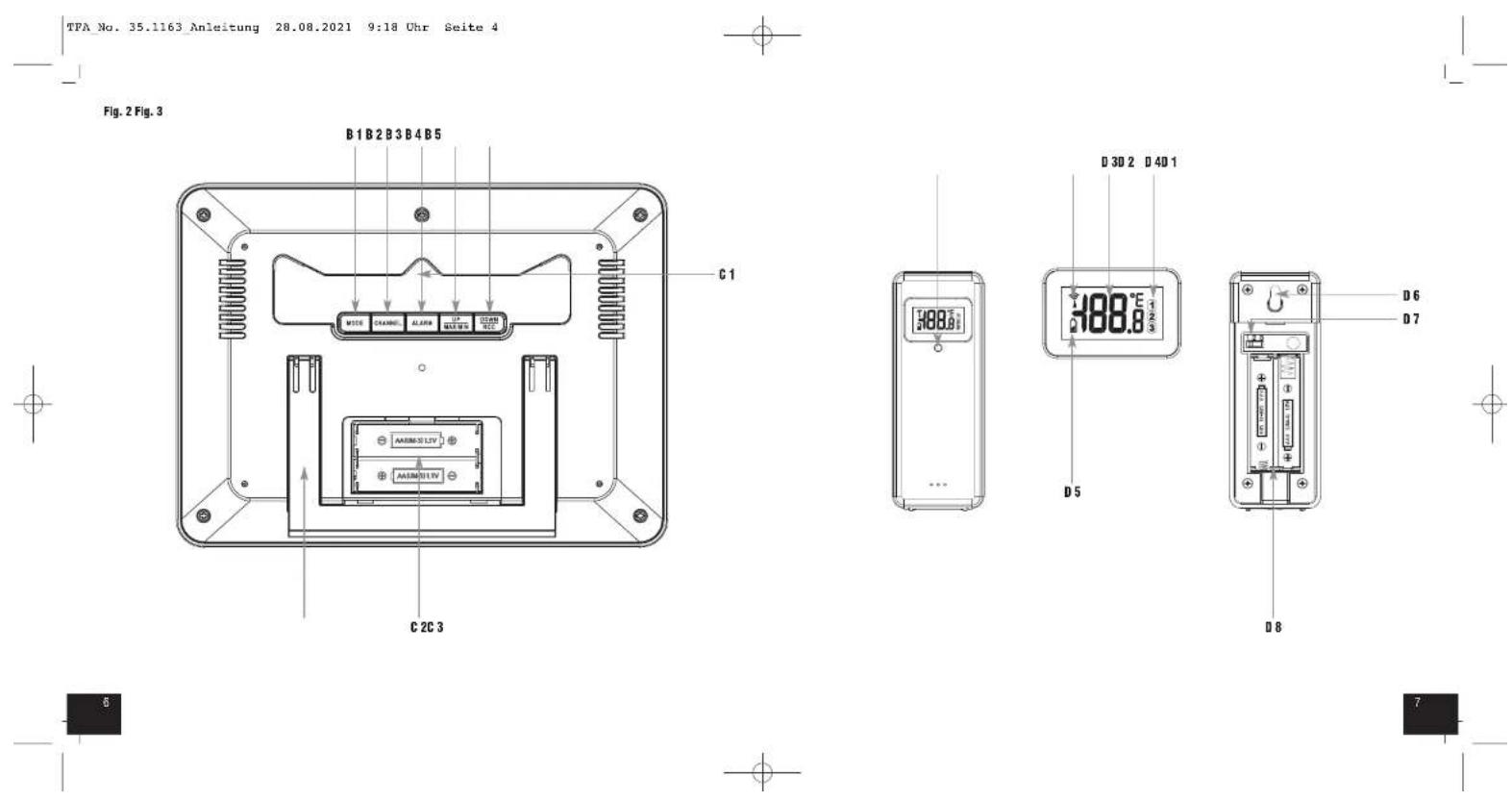

B: Tasten (Fig. 2):

B 1: MODE Taste

B 3: ALARM Taste

B 5: DOWN/RCC Taste

B 2: CHANNEL Taste

B 4: UP/MAX/MIN Taste

C: Gehäuse (Fig. 2):

C 1: Wandaufhänqung

C 3: Ständer (ausklappbar)

C 2: Batteriefach

D: Außensender (Fig. 3):

D 1: Übertragungsanzeige LED

D 3: Außentemperatur

D 5: Batteriesymbol für den Sender

D 7: Schiebeschalter Kanal 1,2,3

D 2: Sendesymbol

D 4: Kanalnummer

D 6: Wandaufhängung

D 8: Batteriefach

Funk-Wetterstation

D

5. Inbetriebnahme

5.1 Batterien einlegen

• Entfernen Sie die Schutzfolie vom Display.
• Legen Sie die Basisstation und den Außensender in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).
• Öffnen Sie das Batteriefach der Basisstation und legen Sie zwei neue Battarien 1,5 V AA polrichtig ein.
• Ein Signalton ertönt und alle LCD-Segmente werden kurz angezeigt. Die Innentemperatur mit Höchst- und Tiefstwert erscheint auf dem Display.
  • Schließen Sie den Batteriedeckel wieder.
• Öffnen Sie das Batteriefach des Außensenders und legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein. Der Schiebeschalter Ist auf Kanal 1 eingestellt.
• Das Kontrolllicht leuchtet kurz auf. Die Außentemperatur wird angezeigt. Schließen Sie den Batterledeckel wieder.

5.2 Empfang der Außenwerte

• Die Basisstation versucht nun 3 Minuten lang, die Außentemperatur zu empfangen und das Empfangssymbol blinkt.
- Wird die Außentemperatur nicht empfangen, bleibt „- - -” auf dem Display der Basisstation stehen. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch.
- Sie können die Sendersuche zu einem späteren Zeitpunkt auch manuell starten (z.B. bei Verlust des Senders oder Batteriewechsel). Halten Sie die CHANNEL Taste auf der Basisstation für zwei Sekunden gedrückt. Der registrierte Sender (Kana) wird gelöscht und, - -, -" erscheint auf dem Display. Bei der Sendersuche werden automatisch auch die maximalen und minimalen Werte gelöscht.

5.3 Empfang der Funkzeit

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangssymbol blinkt. Wenn der Zeitcode nach einigen Minuten empfangen wurde, werden die funkgesteuerte Zeit und das DCF-Empfangssymbol ständig im Display angezeigt.
- Ist kein Funkempfang erfolgt, können Sie die Initialisierung auch manuell starten. Halten Sie die DOWN/RCC Taste für zwei Sekunden gedrückt.
• Das DCF-Empfangssymbol blinkt.
- Unterbrechen Sie den Empfangsversuch, indem Sie die DOWN/RCC Taste noch einmal für zwei Sekunden gedrückt halten. Das DCF-Empfangssymbol verschwindet.
- Der DCF-Signalempfang findet täglich um 1:00, 2:00, 3:00, 4:00 und 5:00 Uhr morgens statt.
- Es gibt drei verschiedene Empfangszustände:

(《·》)

blinkt – Empfang aktiv bleibt stehen – Empfang erfolgreich verschwindet – kein Empfang

Funk-Wetterstation

D

- Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellungen“).

5.4 Hinweis: Empfang der Funkzeit

• Die Zeitübertragung erfolgt von einer Atomuhr in der Nähe von Frankfurt am Main durch ein DCF-77 (77,5 kHz) Frequenzsignal mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch.
• Nachts sind die atmosphärischen Störungen meist geringer. Ein einziger Empfang pro Tag genügt, um die Genauigkeit (±1 Sekunde) zu gewährleisten. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzleren.

6. Bedienung

• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 15 Sekunden keine Taste gedrückt wird.
• Halten Sie die UP/MAX/MIN oder DOWN/RCC Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

6.1 Manuelle Einstellungen

• Drücken Sie die MODE Taste und halten Sie diese für zwei Sekunden gedrückt, um in den Einstellmodus zu gelangen.
• Der erste einstellbare Wert blinkt im Display.
• Wählen Sie mit der UP/MAX/MIN oder DOWN/RCC Taste die gewünschte Einstellung, solange die Anzeige blinkt.
• Durch Drücken der MODE Taste bestätigen Sie die Einstellung und gelangen zum nächsten Wert.

• Die Reihenfolge ist wie folgt:

– Jahr. Monat. Datum
- Stunden, Minuten
- Zeitzone +12/-12 (Voreinstellung: ZONE 00)
- DCF Funkempfang ON/OFF (Voreinstellung:

6.1.1 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie eine Zeitzonenkorrektur (+12/-12) vornehmen.
• Die Zeitzonankorrektur wird benötigt, wenn das DCF-Funksignal empfangen werden kann, die Zeitzone sich aber von der funkgasteuerten Zeit unterscheidet (z.B. +1 = eine Stunde später).

6.1.2 DCF Empfang

• Standardgemäß ist der DCF-Empfang aktiviert (ON) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manu-
  elle Zeiteinstellung erforderlich.
• Bei deaktiviertem Empfang (OFF) müssen Sie die Uhrzeit und das Datum manuell einstellen.
• Ist der DCF-Funkuhrempfang aktiviert, wird bei erfolgreichem Empfang die manuell eingestellte Zeit überschrieben.

1

Funk-Wetterstation

D

6.2 Datumsanzeige

- Mit der MODE Taste können Sie zwischen der Zeitanzeige und der Datumsanzeige wechseln. Die Reihenfolge ist wie folgt: Uhrzeit, Jahr, Monat, Tag. Das Display wechselt automatisch wieder zurück zur aktualien Uhrzeit.

7. Höchst- und Tiefsttemperaturen

- Die Höchst- und Tiefstwerte für die Innen- und Außentemperatur seit der letzten Rückstellung werden permanent auf dem Display angezeigt.

- Drücken und halten Sie die UP/MAX/MIN Taste für 3 Sekunden. Alle MAX/MIN Werte werden gelöscht und auf den aktuellen Wert zurückgesetzt.

B. Vorhersage

8.1 Wettervorhersage-Symbole

• Die Funkwetterstation unterscheidet 7 unterschiedliche Wettersymbole:

sonniq teilweise bewölkt bedeckt regnerisch Gewitter Schneefall Gewitter
(Regen) (Schneefall)

- Ein Schneckristall (Symbol 6 und 7) wird angezeigt, wenn Regen oder Gewitter gemeldet ist und die Außentemperatur auf Kanal 1 unter 0°C beträgt. Ist auf Kanal 1 kein Sender angeschlossen, greift das Gerät auf die Werte von Kanal 2 bzw. 3 zurück. Steht der entsprechende Sender nicht im Freien oder ist kein Sender angeschlossen, erhält man keine Schneevorhersage.

- Die Vorhersage über die Symbolanzeige bezieht sich auf einen Zeitraum von 6-12 Stunden und gibt lediglich einen Wettertrend an. Ist es zum Beispiel im Moment wolkig und es wird Regen angezeigt, deutet dies nicht auf eine Fehlfunktion des Gerätes hin, sondern gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss.

8.2 Trendpleile

- Der Trendpfell zeigt Innen, ob der Luftdruck in den letzten 3 Stunden steigt, fällt oder gleichbleibt.

Steigen (+1-2 hPa) Wetterverbesserung

Funk-Wetterstation

D

Schnelles Steigen (>+2 hPa) Markante Wetterverbesserung

Gleichbleibend ( ± 1 hPa) Stabile Wetterlage

Fallen (-1-2 hPa) Wetterverschlechterung

Schnelles Fallen (> - 2 hPa) Markanie Wetterverschlechterung

9. Alarmmodus

- Drücken Sie die ALARM Taste im Normalmodus, um in den Alarmmodus zu gelangen. 7:00 (Voreinstellung) oder die zuletzt eingestellte Weckzelt wird auf dem Display angezeigt. Drücken Sie erneut die ALARM Taste. Der Alarm ist aktiviert und das Alarmsymbol erscheint auf dem Display. Drücken Sie noch einmal die ALARM Taste, ist der Alarm ausgeschaltet. Das Alarmsymbol verschwindet. Das Display wachseit nach 5 Sekunden automatisch wieder zurück zur aktuellen Uhrzeit.

9.1 Einstellung der Weckzeit

• Halten Sie die ALARM Taste für drei Sekunden gedrückt, um in den Alarm-Einstellmodus zu gelangen.
• Das Alarmsymbol und die Stundenanzeige blinken. Stellen Sie mit der UP/MAX/MIN oder DOWN/RCC Taste die Stunden ein.
• Bestätigen Sie die Eingabe mit der ALARM Taste und stellen Sie auf gleiche Weisa die Minuten ein.
• Drücken Sie die ALARM Taste noch einmal, um zur aktuellen Uhrzeit zurückzukehren.
• Der Alarm ist aktiviert und das Alarmsymbol erschäint auf dem Display.

9.2 Weckvorgang

• Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzelt erreicht ist. Das Alarmsymbol blinkt.
• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Weckton automatisch nach zwei Minuten aus und akti-
  viert sich erneut zur gleichen Weckzeit wieder.
• Drücken Sie auf eine beliebige Taste, um den Alarmton auszuschalten und die Snooze-Funktion zu aktivieren. Das Snooze Symbol blinkt.
• Der Alarm wird für die Dauer von ca. 5 Minuten unterbrochen.
• Drücken Sie auf eine bellebige Taste, um die Alarmfunktion zu beenden.

10. Aufstellen der Basisstation und Befestigen des Senders

- Suchen Sie im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonnenelnstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).

Funk-Wetterstation

D

• Stallan Sie die Basisstation im Wohnraum auf. Vermaiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefonei) und massiven Metallgegenständen.
• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld ca. 100 Meter, bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.
• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Empfänger.
• Ist die Übertragung erfolgreich, können Sie Sender und Basisstation aufstellen oder mit der Aufhängevorrichtung an die Wand hängen.

11. Batterlewechsel

• Sobald das entsprechende Batteriesymbol im Display erscheint, wechseln Sie bitte die Batterien der Basisstation bzw. des Sanders.
• Achtung: Bei einem Batterievechsel muss der Kontakt zwischen Außensender und Basisstation wiederhargestellt werden – also immer beide Garäte neu in Betrieb nehmen oder manuelle Außansandersuche starten.

12. Zusätzliche Außensender

• Wenn Sie mehrere Außensender anschließen wollen (maximal 3), wählen Sie mit dem 1/2/3 Schlebeschafter im Batteriefach des Außensenders für jeden Außensender einen anderen Kanal aus. Legen Sie dann zwei neue Batterien 1,5 V AAA polrichtig ein. Nehmen Sie die Basisstation anschließend in Betrieb oder starten Sie die manuelle Sendersuche.
• Zur manuellen Sandersuche wählen Sie mit der CHANNEL Taste den gewünschten Sender aus.
• Halten Sie die CHANNEL Taste für zwei Sekunden gedrückt. Der registrierte Sender (Kanal) wird gelöscht und die Sendersuche beginnt.
• Die Außentemperatur mit Höchst- und Tiefstwert und die Kanalnummer werden auf dem Display der Basisstation angezeigt. Falls Sie mehr als einen Außensender angeschlossen haben, können Sie mit der CHANNEL Taste auf der Basisstation zwischen den Kandien 1 bis 3 wechseln.
• Sie können auch einen automatischen Kanalwechsel einstellen. Nach dem letzten registrierten Sender (1 bis 3) erscheint bei erneuter Bedienung der CHANNEL Taste das Kreissymbol für automatischen Kanalwechsel. Drücken Sie die CHANNEL Taste noch einmal, um die Funktion auszuschalten.
• Nach erfolgreicher Inbetriebnahme der Außensander schließen Sie die Batteriefächer wieder sorgfältig.

13. Fehlerbeseitigung

Problem Lösungen

Keine Anzeige auf → Batterien polrichtig einlegen

Basisstation oder Sender → Batterien wechseln

Funk-Wetterstation

D

Kein Senderemplang → Kein Sander installiert
Anzeige „-.-“ → Batterien des Außensenders prüfen (nur Batterien/Akkus mit 1.5V Spannung verwenden!) für Kanal 1/2/3 → Neuinbetriebnahme von Außensender und Basisgerät gemäß Anleitung
→ CHANNEL Taste für zwei Sekunden drücken und manuelle Außensendersuche starten
→ Andaren Aufstellort für Außensender und/oder Basisgerät wählen
→ Abstand zwischen Außensender und Basisgerät verringern
→ Beseltigen der Störquellen
→ Empfangsversuch in der Nacht abwarten
→ Anderen Aufstellort für das Gerät wählen
→ Uhrzeit manuell einstellen
→ Besettigen der Störquellen
→ Neuinbetriebnahme des Gerätes gemäß Bedienungsanleitung

Kein DCF Empfang

Unkorrale Anzeige → Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

14. Entsorgung

Diesas Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Dies verringert den Abfall und schont die Umwelt.
Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsysteme.

Entsorgung des Elektrogeräts

Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsorgen Sie diese getrennt.

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Aitgeräten

(WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflich-

tet. das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung

von Elektro- und Elektronikgeräten abzugeben. Beachten Sie die aktuell geltenden Vorschriften!

Entsorgung der Batterien

Batterien und Akkus dürfen keinestalls in den Hausmüll. Sie enthalten Schadstoffe, die bei unsachgemäßer Entsorgung der Umweit und der Gesundheit Schaden zufligen können. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugaben.

Die Bezeichnungen für enthaltene Schvermetalle sind: Co=Cadmium, Hg=Quecksilber, Pb=Blel.

TPA No. 35.1163 Anleitung 28.08.2021 9:18 Uhr Seite 9

Funk-Wetterstation

D

15. Technische Daten

Basisstation

Spannungsversorgung Batterien 2 x 1,5 V AA (nicht inklusive)

Wir empfenten Alkaline Batterien

Messbereich Temperatur -10°C ... 50°C

Gehäusermaße 216 x 28 (67) x 160 mm

Gewicht 302 g (nur das Gerät)

Außensender

Spannungsversorgung Batterien 2 x 1,5 V AAA (nicht inklusive)

Wir empfehlen Alkaline Batterien

Messbereich Temperatur -40°C ... 70°C

Reichweite ca. 100 m (Freiteld)

Übertragungsfrequenz 433 MHz

Maximale Sendeleistung < 10mW

Anzeige LL.L /HH.H Temperatur außerhalb des Messbereichs

Gehäusemaße 40 x 105 x 26 mm

Gewicht 41 g (nur das Gerät)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TTA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Berechnichtigung geändert werden.

Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.

EU-Konformitätserklärung

Hiermit erklärt TFA Destmann, dass der Funkanlagentyp 35.1163 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.hia-destmann.de-service@downlandslice

www.ifa-doslmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Werthelm, Deutschland 05/21

TPA No. 35.1163 Anleitung 28.08.2021 9:18 Uhr Seite 10

TPA No. 35.1163 Anleitung 28.08.2021 9:18 Uhr Seite 13

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Oltersberg 12, 97577 Wertheim, Germany 08/21

TPA No. 35.1163 Anleitung 28.08.2021 9:18 Uhr Seite 18

TPA No. 35.1163 Anleitung 28.08.2021 9:18 Uhr Seite 23

TPA No. 35.1163 Anleitung 28.08.2021 9:18 Uhr Seite 26

Draadloze weerstation

NL

15. Technische gegevens

Basisapparaat

TPA No. 35.1163 Anleitung 28.08.2021 9:18 Uhr Seite 28

Draadloze weerstation
