MANUAL DE USUARIO Zeno 35.1163.01 TFA

Estación meteorológica inalámbrica

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Destmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificadas sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los oscio encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dostmann declara que el tipo de equipo radiocéctrico 35.1163 es conforme con la Directiva 2014/59/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.the.dostmann.de/servi@downlands/ce

www.lfa-loslmann.de

E-Mail [e-mail]

TFA Deslmann GmbH & Co.KG, Zum Dltersberg 12, 97877 Werlheim, Alemans 0521

Bedienungsanleitung

Instrucciones de uso

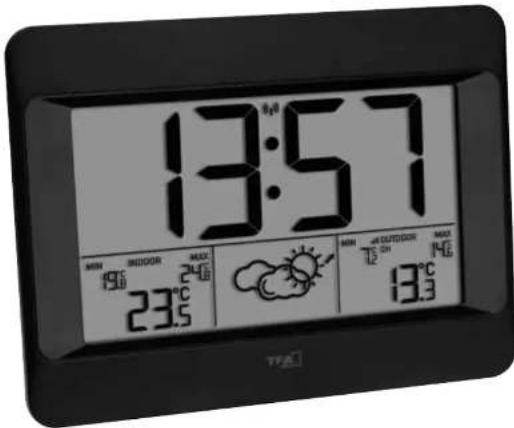

13:57 MIN INEOUR MAX 23.5 MIN -48 OUTDOOR MAX 12 13°C 13.3

CE UK CA

Instruction manuals

www.ha-dostmann.de/en/service/downloads/instruction-manuals

Kat. Nr. 35.1163.01

D Bedienungsanleitung
GB Instruction manual
F Mode d'emploi
① Istruzioni per l'uso
NL Gebruiksaanwijzing

Muchas gracias por haber adquirido este dispositivo de TFA.

Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso
- Las instrucciones de uso se adjuntan al dispositivo o pueden descargarse de
www.tfs-dostmann.de/en/ service/downloads/instruction- manuals
- No empiee el dispositivo de modo distinto al especificado en estas instrucciones.
- Si sigue las Instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometará a sus derechos por vicios, previstos legalmente debido a un uso incorrecto. No asumimos responsabilidad alguna por las daños originados por el incumplimiento de estas instrucciones de uso.
- Tenga en cuenta ante todo las advertencias de seguridad.
- Guarde estas instrucciones de uso en un sitio seguro.

D Bedienungsanleitung
GB Instruction manual
F Mode d'emploi
① Istruzioni per l'uso
NL Gebruiksaanwijzing

Estación meteorológica inalámbrica

1. Entrega

• Estación meteorológica inalámbrica (estación base)
• Emisor de temperatura (Cat. No. 30.3248.02)
• Instrucciones de uso

2. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Reloj radiocontrolado con gran pantalla.
• Temperatura exterior a través de un emisor inalámbrico (433 MHz), con rango de hasta 100 m (campo libre)
  • Temperatura Interior
• Indicación permanente de las temperaturas máximas y mínimas
• Pronóstico del tiempo con símbolos y tendencia de la presión atmosférica
• Alarma de despertador con función snooze
• Indicación de la fecha
• Posibilidad de ajuste manual de la hora y la zona horaria
  • Montaje de pared o sobremesa.
• Opcional: Expandible de hasta 3 emisores de temperatura (se venden por separado), también para el control de la temperatura de habitaciones alejadas, por ejemplo, habitación de niños, bodega etc.

3. Advertencias de seguridad

- El producto solo es adecuado para el ámbito de aplicación descrito anteriormente.

• Mantenga los dispositivos y las pilas fuera del alcance de los niños.
• Las piezas pequeñas pueden ser tragadas por los niños (menores de tres años).
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.
• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue. ¡Riesgo de explosión!
• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. Compruebe que la polaridad sea la correcta al Introducir las pilas. No utilice simultáncamente pilas nuevas y usadas o pilas de diferente tipo. Extraíga las pilas si no va a usar el dispositivo por un largo período de tiempo. ¡Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido!

Estación meteorológica inalámbrica

ATENCIÓN

• No está permitido realizar reparaciones, transformaciones o modificaciones por su cuenta en el dispositivo.
• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice productos abrasivos o disolventes!
• La estación base sólo es apta para el uso en lugares secos bajo techo. ¡Protegerlo de la humedad!
• El amisor está protegido contra las salpicaduras de agua, pero no es estanco al agua.

4. Componentes

Estación base (receptor)

A: Pantalla LCD (Fig. 1):

A 1: Zona horaria A 2: Símbolo de recepción DCF
A 3: Hora/fecha A 4: Símbolo de snooze
A 5: Símbolo de la alarma A 6: Símbolo de recepción para el emisor
A 7: Número de canal A 8: Símbolo de pila para el amisor
A 9: Simbolo para el cambio de canal A 10: Valor máximo (IMAX)
A 11: Temperatura exterior A 12: Valor mínimo (MIN)
A 13: Tendencia de la presión atmosférica
A 15: Temperatura interior

B: Teclas (Fig. 2):

B 1: Tecla MODE

B 3: Tecla ALARM

B 5: Tecla DOWN/RCC

C: Cuerpo (Fig. 2):

D 1: Indicador de transmisión LED
D 3: Temperatura exterior D 4: Número de canal
D 5: Símbolo de pila para el emisor
D 7: Interruptor deslizante CH 1,2,3

B 2: Tecla CHANNEL
B 4: Tecla UP/MAX/MIN

C 2: Compartimento de las pilas

D 2: Símbolo de transmisión

D 6: Colgador para pared
D 8: Compartimento de las pilas

E

Estación meteorológica inalámbrica

5. Puesta en marcha

5.1 Introducir las pilas

• Despeque la película protectora de la pantalla.
• Coloque la estación base y el emisor sobre una mesa a una distancia de 1,5 metros aprox. entre sí. Evile la proximidad de posibles fuentes de interferencias (dispositivos electrónicos y sistemas de radio).
• Abra el compartimento de las pilas de la estación base e introduzca dos pilas nuevas 1,5 V AA.
• Se emite una señal acústica corta y todos los segmentos LCD se muestran brevemente. En la pantalla aparece la temperatura interior con valor máximo y mínimo
• Cierre de nuevo la tapa del compartimiento.
• Abra el compartimento de las pilas del emisor exterior e introduzca dos pilas nuevas 1,5 V AAA con la polaridad correcta. El interruptor deslizante está en el canal 1.
• La luz de control se ilumina brevemente. La temperatura exterior se visualiza. Cierre de nuevo la tapa del compartimiento.

5.2 Recepción de los valores exteriores

• La estación base intenta 3 minutos de recibir la temperatura exterior y el símbolo de recepción parpadea.
• Si no se recibe la temperatura exterior, “- - -” permanece en la pantalla de la estación base. Compruebe las pilas y inicio un nuevo intento.
• También puede iniciar la búsqueda del emisor exterior manualmente más tarde (p. ej., en caso de pérdida del emisor externo o al cambiar las pilas). Mantenga pulsada la tecla CHANNEL a la estación base durante 2 segundos. Se borra el emisor (canal) registrado y en la pantalla de la estación base apareca “- - -” Durante la búsqueda del emisor se eliminan los valores máximos y mínimos automáticamente.

5.3 Recepción de la hora radiocontrolada

• El reloj está tratando de recibir la señal de radio y el símbolo de recepción DCF parpadea. Una vez que se ha recibido el código de horario después de algunos minutos se muestra la hora radiocontrolada y el símbolo de recepción DCF aparece constantemente en la pantalla.
• Si no ha recibido ninguna señal DCF, puede comenzar la inicialización manualmente. Mantenga pulsada la tecla DOWN/RCC durante dos segundos.
• El símbolo de recepción DCF parpadea.
• Interrumpa al proceso de recepción pulsando de nuevo la tecla DOWN/RCC durante dos segundos. El símbolo de recepción DCF desaparece.
• La recepción de la señal DCF se llevará a cabo diariamente a las 1:00, 2:00, 3:00, 4:00 y 5:00 de la mañana.
• Hay 3 tipos de símbolos recibidos:

(1) parpadea – recepción activa se detiene – recepción exitos
desaparece – ninguna recepción

Estación meteorológica inalámbrica

- Si su reloj radiocontrolado no as capaz de recibir la señal DCF (p. ej, debido a interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente. El reloj funciona como un reloj normal de cuarzo (véase "Ajustes manuales").

5.4 Indicaciones para la recepción de la hora radiocontrolada

- La transmisión de la hora se realiza por medio de un reloj atómico en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Su reloj radiocontrolado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de la hora de verano e invierno se produce automáticamente.

- Por las noches las alteraciones atmosféricas suelen ser reducidas. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo. En casos extremos se aconseja de emplazar el dispositivo cerca de una ventana.

6. Manejo

- El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 15 segundos.

- Mantenga pulsada la tecla UP/MAX/MIN o DOWN/RCC en el modo de ajuste, accederá a la pasada rápida.

6.1 Ajustes manuales

• Mantenga pulsada la tecla MODE durante dos segundos para acceder al modo de ajuste.
• El primer valor ajustable parpadea en la pantalla.
• Ajuste con la tecla UP/MAX/MIN o DOWN/RCC la regulación deseada, mientras el valor parpadea.
• Pulse la tecla MODE para confirmar el ajuste y pasar al valor siguiente.
  • La sucesión se indica como sigue:

- Año, mes. día

- Horas. minutos

- Zona horaria +12/-12 (nivel prasaleccionado: ZONE 00)

- Recapción DCF ON/OFF (nival preseleccionado: Only)

6.1.1 Ajusle de la zona horaria

- En el modo de ajuste puede ajustar la corrección de la zona horarla (+12/-12).

- La corrección de la zona horaria es necesaria cuando se puede recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).

6.1.2 Recepción de DCF

• De manera predeterminada, la recepción DCF es activada (ON) y después de la recepción exitosa de la señal DCF no es necesario un ajuste horario manual.
• Con la recepción desactivada (OFF) debe ajustar la hora y la fecha manualmente.
• Si la recepción de la señal de radio se activa y la recepción es correcta el tiempo ajustado manualmente se sobrescribe.

Estación meteorológica inalámbrica

6.2 Indicación de la fecha

- Con la tecla MODE puede cambiar entre la visualización de la hora y la visualización de la fecha. La sucesión se indica como sigue: Hora, año, mes, día. La pantalla vuelve automáticamente a la pantalla actual de la hora.

7. Temperaturas máximas y mínimas

- Los valores máximos y mínimos de la temperatura interior y exterior desde la última reposición se muestran permanentemente en la pantalla.

- Mantenga pulsada la tecla UP/MAX/MIN durante 3 segundos. Todos los valores MAX/MIN se borrarán y se volverá a indicar los valores actuales.

8. Previsión del tiempo

8.1 Símbolos meteorológicos

- La estación meteorológica distingue 7 símbolos meteorológicos diferentes:

soleado

parcialmente

cubierto

Iluvia

tormenta

nleve

tormenta

- Se indica un cristal de nieve (simbolo 6 y 7) cuando se anuncia lluvia o tormenta y la temperatura exterior en el canal 1 es inferior a 0°C. Si no hay ningún emisor conectado en el canal 1, el dispositivo utiliza los valores del canal 2 o 3. Si el emisor correspondiente no está al aire libre o no hay ningún emisor conectado, no recibirá la previsión de nieve.

- La previsión a través de los símbolos hace referencia a un período de 6-12 horas y indica únicamente una tendencia meteorológica. Si, por ejemplo, actualmente está nublado y se indica lluvia, este no indicia un mal funcionamiento del dispositivo, sino que la presión atmosférica ha bajado y se está esperando un empeoramiento del tiempo, lo que necesariamente no debe significar que sea lluvia.

8.2 Flecha de tendencia

- La flecha de tendencia le indica si la presión atmosférica de las últimas 3 horas sube, baja o se mantiene igual.

Aumento (+1-2 hPa) Mejora meteorológica

Estación meteorológica inalámbrica

E

↑	Aumento rápido (>2hPa) Mejora meteorológica significativa
→	Se mantiene igual (+1hPa) Condiciones meteorológicas aástables
↘	Baja (-1-2 hPa) Empeoramiento meteorológico significativo
↓	Baja rápida (>2hPa) Mejora meteorológica significativa

9. Modo de alarma

- Pulse la tecla ALARM en el modo normal, para acceder al modo de alarma. 7:00 (nivel preseleccionado) o la indicación de la última hora de la alarma aparecen en la pantalla. Pulse de nuevo la tecla ALARM. La función de la alarma se encuentra activada y el símbolo de la alarma aparece en la pantalla. Pulse otra vez la tecla ALARM para desactivar la alarma. El símbolo de alarma desaparece en la pantalla. La pantalla vuelve automáticamente después de 5 sagundos a la pantalla actual de la hora.

9.1 Ajuste manual de la alarma

• Mantenga pulsada la tecla ALARM durante tres segundos para acceder al modo de ajuste de la alarma.
• El símbolo de la alarma y el indicador de la hora parpadean. Ajuste las horas con la tecla UP/MAX/MIN o DOWN/RCC.
• Confirme la entrada con la tecla ALARM y introduzca de la misma manera los minutos.
• Pulse otra vez la tecla ALARM, para volver a la hora actual
• La función de la alarma se encuentra activada y el símbolo de la alarma aparece en la pantalla..

9.2 Al despertar

• Con la alarma activada, el despertador comienza a sonar, cuando se ha alcanzado la hora de la alarma establecida. El símbolo de alarma parpadea.
• Si no se interrumpe la alarma, el tono de alarma se apaga automáticamente después de dos minutos y se activa de nuevo a la misma hora de la alarma.
• Pulse cualquier tecla para terminar la alarma y para activar la función snooze. El símbolo snooze parpadea.
• El sonido de la alarma se interrumpe durante 5 minutos.
• Pulse cualquier tecla para terminar la función de la alarma.

10. Instalación de la estación base y fijación del emisor

- Busque un lugar sombreado y protegido de la lluvia para poner el emisor en el exterior. (La irradiación solar directa falsea los valores de medición y la humedad permanente perjudica innecesariamente los componentes electrónicos).

Estación meteorológica inalámbrica

E

• Instale la estación base en el salón. Evile la proximidad a otros dispositivos eléctricos (televisores, ordenadores, radiclelefonos) y obletos metálicos macizos.
• Compruebe el se produce la transmisión de los valores medidos del emisor en el lugar de la instalación deseada para la estación base (alcance en campo libre hasta 100 metros), con paredes macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del emisor.
• Busque posiblemente un lugar nuevo para el emisor y / o la estación base.
• Si la transmisión ha sido exilosa, pueda colocar el emisor y la estación base o colgarlos en la pared mediante al dispositivo de suspensión.

11. Cambio de las pilas

- En cuanto aparezca en la pantalla el símbolo de la pila correspondiente, cambie las pilas de la estación base o del emisor. - Atención: Al cambiar las pilas, debe volver a establecerse el contacto entre el emisor exterior y el receptor; por esta razón, deben introducirse pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de emisor exterior.

12. Emisores adicionales (opcional)

• Si desea conectar varios emisores (un máximo de 3), seleccione con al interruptor deslizante 1/2/3 en al compartimento de las pilas del emisor exterior otro canal para cada emisor exterior. Introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad correcta. Active entonces la estación base o comienza una búsqueda manual del emisor:
• Para la búsqueda manual del emisor, seleccione el canal deseado con la tecla CHANNEL.
• Mantenga pulsada la tecla CHANNEL durante dos segundos. El emisor (canal) registrado se borrará y comenzará la búsqueda del emisor.
• La temperatura exterior con valores máximos y mínimos y el número de canal se muestran en la pantalla de la estación base. Si ha conectado más de un emisor exterior, puede seleccionar con la tecla CHANNEL en la estación base entre los canales 1 - 3.
• También puede ajustar un cambio de canal automático. Después del último emisor exterior registrado (1-3), cuando se pulsa de nuevo la tecla CHANNEL se muestra el símbolo para el cambio de canal automático. Pulsa otra vez la tecla CHANNEL para apagar la función.
• Después de la puesta en marcha exitosa de los transmisores exteriores, vuelva a carrar con cuidado los compartimentos de las pilas.

13. Averías

Problema Solución

Ninguna indicación en → Asegúrese que las pilas estén colocadas con la polaridad correcta la estación base /emisor → Cambiar las pilas

Estación meteorológica inalámbrica

E

Ninguna recepción de emisor → Ningún emisor instalado

Indicación “- - -” → Comprobar las pilas del emisor exterior

para los canales 1/2/3 (utilice únicamente pilas/baterías con una tensión de 1,5 V)

→ Vuelva a la puesta en marcha del emisor y de la estación base de acuerdo a las instrucciones

→ Búsqueda manual para el emisor:

Pulse la tecla CHANNEL durante dos segundos

→ Elegir otro lugar para el emisor exterior vío la estación base

→ Reducir la distancia entre el emisor exterior y la estación base

→ Elimine las fuentes da interferencia

Ninguna recepción de DCF → Mantenga pulsada la tecla DOWN/RCC durante dos segundos y puede iniciar la inicialización

manualmente

→ Intentar la recepción de noche

→ Elegir otro lugar para el dispositivo

→ Aiustar la hora manualmente

→ Eilimino los fuenteo da interferonelo

→ Limine las fuentes de interferencia → Vuelva a la puesta en marcha del dispositivo de acuerdo a las instrucciones

Indicación incorrecta → Cambiar las pilas

Si a pesar de haber seguido estos pasos, el dispositivo no funciona. diriljase al establecimiento donde adquirió el producto.

14. Eliminación

Este producto y su embalaje han sido fabricados con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados. Así se reducen los residuos y se protege el medio ambiente.

Eliminar el embalaje de una forma respetuosa con el medio ambiente a través de los sistemas de recogida establecidos.

Eliminación de los dispositivos eléctricos

Retire las pilas y balerías recargables que no están instaladas de forma permanente y deséchelas por separado del producto.

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente. Tenga en cuenta las normas vigentes actuales.

Estación meteorológica inalámbrica

E

Eliminación de las pilas

Las pilas y baterías no pueden desacharse en ningún caso junto con la basura doméstica. Contienen contaminantes que pueden perjudicar el medio ambiente y la salud si se eliminan de forma inadecuada. Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el replamiento nacional o local.

Las denominaciones de los metales pesados que contienen son: Cd=cadmio, Hg=mercurio, Pb=plomo.

15. Datos técnicos

Estación base

Alimentación de tensión Pilas 2 x 1.5 V AA (no Incluidas)

Recomendamos pilas alcalinas

Gama de medición - temperatura -10°C ... 50°C

Dimensiones de cuerpo 216 x 28 (67) x 160 mm

Alimentación de tensión Pilas 2 x 1,5 V AMA (no incluidas)

Recomendamos pilas alcalinas

Gama de medición - temperatura -40°C ... 70°C

Alcance Máximo de 100 m (campo libre)

Frecuencia de transmisión 433 MHz

Potencia máxima

de radiofrecuencia transmitida

<1DmW

Indicación LL.LHH.H

Temperatura está fuera del rango de medición

Dimensiones de cuerpo 40 x 105 x 26 mm
