Produkttyp	Innen-/Außenwetterstation
Marke	TFA
Modell	Sun 35.1133.01
Abmessungen (ca.)	150 x 100 x 20 mm
Gewicht (ca.)	200 g
Stromversorgung	2 AAA-Batterien (1,5 V) oder Netzadapter (nicht im Lieferumfang)
Außensensor	Kabellos, Reichweite bis zu 100 m (im Freien)
Innentemperatur	-10°C bis +60°C
Außentemperatur	-30°C bis +60°C
Innenluftfeuchtigkeit	20 % bis 95 % rF
Außenluftfeuchtigkeit	20 % bis 95 % rF
Anzeige	Hintergrundbeleuchtetes LCD
Funktionen	Wettervorhersage, Trend, Mondphase, Wecker, Datum und Uhrzeit
Speicher	Min/Max-Temperatur- und Feuchtigkeitsaufzeichnung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht direkter Feuchtigkeit oder extremen Temperaturen aussetzen.
Ersatzteile und Reparierbarkeit	Außensensor und Adapter über TFA Kundendienst erhältlich.
Garantie	2 Jahre

Häufig gestellte Fragen - Sun 35.1133.01 TFA

Wie installiere ich die Wetterstation Sun 35.1133.01?

Stellen Sie das Innengerät auf eine ebene Fläche, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung. Legen Sie die AAA-Batterien in das Innengerät und den Außensensor ein, schalten Sie dann das Gerät ein. Der Außensensor sollte im Freien, mindestens 2 Meter über dem Boden, platziert werden.

Was tun, wenn sich das Display nicht einschaltet?

Überprüfen Sie, ob die Batterien richtig eingelegt und in gutem Zustand sind. Wenn das Gerät einen Netzadapter verwendet, schließen Sie ihn an. Wenn das Problem weiterhin besteht, wenden Sie sich an den TFA Kundendienst.

Wie wechsle ich die Batterien des Außensensors?

Öffnen Sie das Batteriefach des Außensensors, entnehmen Sie die alten Batterien und legen Sie zwei neue AAA-Batterien unter Beachtung der Polarität ein. Schließen Sie das Fach.

Wie groß ist die maximale Reichweite des Außensensors?

Die Reichweite beträgt im Freien etwa 100 Meter. Wände und Hindernisse können diese Entfernung verringern. Vermeiden Sie elektromagnetische Störungen.

Wie interpretiere ich die angezeigte Wettervorhersage?

Die Station nutzt den barometrischen Trend, um Wettersymbole anzuzeigen (Sonne, bewölkt, Regen usw.). Diese Vorhersagen sind Richtwerte und ersetzen keinen offiziellen Wetterbericht.

Warum scheint die angezeigte Luftfeuchtigkeit falsch zu sein?

Die Innenluftfeuchtigkeit kann je nach Vorhandensein von Wasserquellen oder Lüftung variieren. Stellen Sie sicher, dass der Innensensor nicht in der Nähe eines Heizkörpers oder Fensters platziert ist. Führen Sie bei Bedarf einen Reset durch.

Wie stelle ich die Uhrzeit richtig ein?

Die Station synchronisiert sich automatisch mit einem Zeitsignal (DCF77). Bei schlechtem Empfang stellen Sie die Uhrzeit manuell über die Tasten SET und MODE ein. Konsultieren Sie die Bedienungsanleitung für genaue Schritte.

Die Station zeigt '--' für die Außentemperatur an, was tun?

Dies bedeutet, dass das Signal des Außensensors nicht empfangen wird. Überprüfen Sie die Batterien des Sensors, nähern Sie ihn dem Innengerät an oder drücken Sie die Suche-Taste für den Sensor am Innengerät.

Wie reinige ich das LCD-Display?

Verwenden Sie ein weiches, trockenes Tuch, das leicht mit Wasser angefeuchtet ist (keine Chemikalien). Wischen Sie das Display vorsichtig ab und trocknen Sie es sofort.

Wo finde ich Ersatzteile für meine Wetterstation?

Kontaktieren Sie den TFA Kundendienst oder besuchen Sie deren offizielle Website. Teile wie der Außensensor und der Netzadapter sind, sofern auf Lager, erhältlich.

BEDIENUNGSANLEITUNG Sun 35.1133.01 TFA

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 1

Bedienungsanleitung

Instruction manual

Mode d'emploi

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 2

Fig. 1 Fig. 1

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 3

Fig. 3 - Wettervorhersagesymbole / Weather forecast symbols / Symboles météo Simboli meteorologici / Weersymbolen / Simbolos meteorológicos

sonnig teilweise

bewölkt

bedeckt

Regen

sunny partly

cloudy rainy

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Zu Ihrer Sicherheit

• Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht!

Lebensgefahr durch Stromschlag!

• Schließen Sie das Basisgerät nur an eine vorschriftsmäßig installierte Steckdose mit einer Netzspannung von 230V an!
• Die Basisstation und das Netzteil dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für den Betrieb in trockenen Innenräumen geeignet.
• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzteil beschädigt sind.
• Bewahren Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die mögliche Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können.

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 4

SUN - Funk-Wetterstation

• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät für längere Zeit nicht benutzt wird.
• Verwenden Sie ausschließlich das mitgelieferte Netzteil.

Vorsicht! Verletzungsgefahr:

• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden.
• Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten und schattigen Platz für den Außensender aus.
  • Vor Feuchtigkeit schützen.

3. Bestandteile und Tasten

3.1 Basisstation

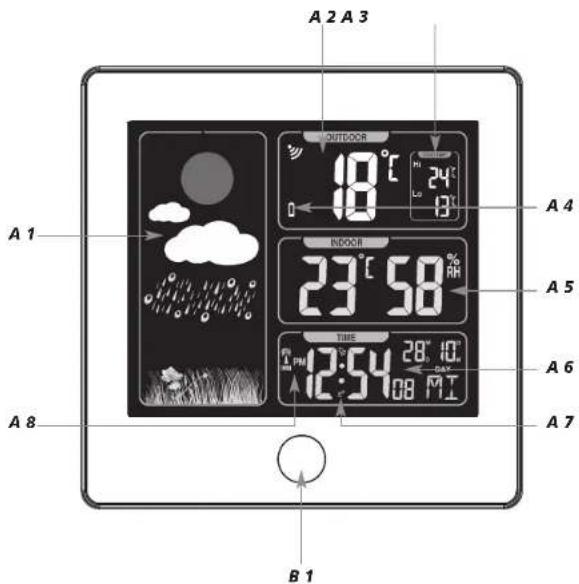

Display-Anzeige (Fig. 1)

A1: Wettervorschersage mit Symbolen
A2: Außentemperatur mit Empfangssymbol
A3: Maxima- und Minimawert für Außentemperatur

SUN - Funk-Wetterstation

A4: Batteriesymbol für Außensender
A5: Innentemperatur und -luftfeuchtigkeit
A6: Funkuhr mit Sekunden, Wochentag, Datum
A7: Snooze und Alarmsymbol
A8: DCF-Empfangssymbol, DST und PM

Tasten vorne (Fig. 1)

B1: Licht- und Snoozetaste

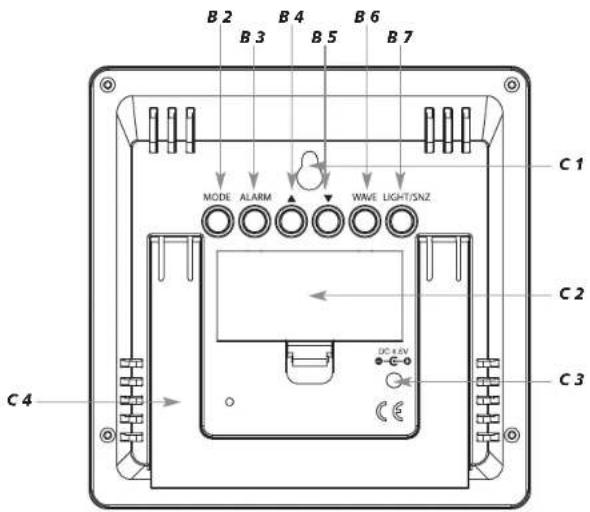

Tasten hinten (Fig. 2)

B2: MODE Taste
B3: ALARM Taste
B4: ▲ Taste
B5: ▼ Taste
B6: WAVE Taste
B7: LIGHT/SNZ Taste

Gehäuse (Fig. 2)

C1: Wandaufhängung
C2: Batteriefach
C3: Netzteilanschluss
C4: Ständer (ausklappbar)

4. Inbetriebnahme

• Legen Sie das Basisgerät und den Außensender in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).
• Öffnen Sie das Batteriefach des Außensenders.
• Legen Sie zwei neue Batterien 1,5 V AAA in das Batteriefach des Außensenders. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
• Ziehen Sie die Schutzfolie vom Display der Basisstation.

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 5

SUN - Funk-Wetterstation

• Schließen Sie das Basisgerät mit beigefügtem Netzadapter an. Stecken Sie den Anschlussstecker in den Anschluss der Basisstation und schließen Sie das Gerät mit dem Netzstecker am Stromnetz an. Wichtig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als 230 V beträgt! Andere Netzspannungen können zur Beschädigung des Gerätes führen.
• Ein kurzer Signalton ertönt und alle Segmente werden kurz angezeigt.
  • Die Hintergrundbeleuchtung ist aktiviert.
• Die Innentemperatur wird auf dem Display der Basisstation angezeigt und die Basisstation versucht nun, die Außentemperatur zu empfangen und das Empfangszeichen blinkt.
• Wird die Außentemperatur nicht empfangen, erscheint „--“ auf dem Display. Beseitigen Sie eventuelle Störquellen. Nach dem Empfang der DCF Funkzeit können Sie den Empfang des Außensenders auch manuell starten. Halten Sie die ▼ Taste für drei Sekunden gedrückt. Die Basisstation versucht dann erneut, die Außentemperatur zu empfangen.

4.1. Empfang der Funkzeit

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach 7 Minuten empfangen wurde, wird die funkgesteuerte Zeit angezeigt und das DCF-Empfangszeichen bleibt ständig im Display stehen. Während des Empfangs der Funkzeit werden keine Außenwerte übertragen.
• Ist kein Funkempfang möglich, können Sie die Initialisierung auch manuell starten.
• Drücken Sie die WAVE Taste.
  • Das DCF-Empfangszeichen blinkt.
• Unterbrechen Sie den Empfangsversuch, indem Sie die WAVE Taste noch einmal drücken. Das DCF-Empfangszeichen verschwindet.
• Der DCF-Signalempfang findet täglich um 1:00 Uhr morgens bis 5:00 Uhr morgens statt. Ist auch der Empfang um 5:00 Uhr nicht erfolgreich, so finden weitere Empfangsversuche wieder um 1:00 Uhr morgens statt.

SUN - Funk-Wetterstation

- Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Uhrzeit auch manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe: Manuelle Einstellung von Uhrzeit und Kalender).

4.1.1 Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint „DST“ auf dem Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

4.2 Einlegen der Batterien in die Basisstation

• Öffnen Sie das Batteriefach der Basisstation.
• Legen Sie zwei neue Batterien 1,5 V AAA in das Batteriefach. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 6

SUN - Funk-Wetterstation

• Schließen Sie das Batteriefach wieder.
- Für eine dauerhafte Hintergrundbeleuchtung und um die Leistungsdauer der Batterien zu verlängern, benutzen Sie den mitgelieferten Netzstecker.
• Die Batterien fungiert im Falle eines Stromausfalls als Backup-Batterie.

4.3 Hintergrundbeleuchtung

• Achtung: Die Displaybeleuchtung im Dauerbetrieb funktioniert nur mit Netzstecker.
• Zum kurzzeitigen Aktivieren der Hintergrundbeleuchtung bei Batteriebetrieb drücken Sie die Lichttaste auf der Vorderseite des Gerätes oder die LIGHT/SNZ Taste auf der Rückseite.

5. Bedienung

• Wichtig: Während des Empfangs des Funksignals der Außentemperatur und der Uhrzeit ist eine Bedienung der Tasten nicht möglich.
• Während der Bedienung werden alle erfolgreichen Eingaben mit einem kurzen Piepton quittiert.
• Das Gerät verlässt automatisch den Einstellmodus, wenn für längere Zeit keine Taste gedrückt wird.
• Halten Sie die ▲ oder ▼ Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf

5.1 Manuelle Einstellung von Uhrzeit und Kalender

• Halten Sie die MODE Taste gedrückt, um in den Einstellmodus zu gelangen.
  • Die Jahresanzeige (Voreinstellung 2014) blinkt.
• Sie können nun mit der ▲ oder ▼ Taste das Jahr einstellen.
• Drücken Sie die MODE Taste und Sie können nun nacheinander den Monat, den Tag, die Datumsanzeige (ob zuerst der Tag und dann der Monat (D/M, europäisches Datum) oder zuerst der Monat und dann der Tag (M/D, amerikanisches Datum) angezeigt werden soll), die Sprachauswahl für den Wochentag (GE - Voreinstellung), die Zeitzone (00 - Voreinstellung), Anzeige zwischen 24 Stunden (24 hr - Voreinstellung) oder 12 Stunden (PM erscheint nach 12 Uhr im Display), die Stunden und die Minuten ansteuern und mit der ▲ oder ▼ Taste einstellen.

SUN - Funk-Wetterstation

- Bei erfolgreichem Empfang des DCF-Funksignals wird die manuell eingestellte Zeit überschrieben.

5.1.1 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie die Zeitzonenkorrektur (-12/+12) vornehmen.
• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1=eine Stunde später).
• Drücken Sie die ▲ oder ▼ Taste.
• Bestätigen Sie die Eingabe mit der MODE Taste.

5.1.2 Spracheinstellung für den Wochentag

- Im Einstellungsmodus können Sie die Sprachauswahl für den Wochentag vornehmen: Deutsch (GE - Voreinstellung), Französisch (FR), Italienisch (IT), Spanisch (SP), Holländisch (DU), Dänisch (DA) und Englisch (EN).

5.2 Einstellung des Weckalarms

• Drücken und halten Sie die ALARM Taste.
  • AL und 6:00 (Voreinstellung) erscheinen im Display.
  • Die Stundenanzeige blinkt. Sie können nun mit der ▲ oder ▼ Taste die Stunden einstellen.
• Drücken Sie die ALARM Taste noch einmal und Sie können nun die Minuten mit der ▲ oder ▼ Taste einstellen.
• Bestätigen Sie die Eingabe mit der ALARM Taste.
• Auf dem Display blinkt das Symbol für die Snooze-Funktion und 10 (Voreinstellung).
• Sie können nun mit der ▲ oder ▼ Taste die Minuten (0-60) für das Snooze-Intervall einstellen.
• Bestätigen Sie die Eingabe mit der ALARM Taste.
• Auf dem Display erscheint die aktuelle Uhrzeit.
• Drücken Sie die ALARM Taste, um den Alarm zu aktivieren.

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 7

SUN - Funk-Wetterstation

• Das Alarm-Symbol erscheint auf dem Display.
- Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker zu klingeln.
• Das Alarmsymbol blinkt.
- Drücken Sie auf eine beliebige Taste und der Alarm wird beendet.
- Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton automatisch nach ein paar Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder.
- Wenn der Alarmton ertönt, drücken Sie die Lichttaste auf der Vorderseite oder die LIGHT/SNZ Taste auf der Rückseite, um die Snooze-Funktion zu aktivieren.
- Ist die Snooze-Funktion aktiviert, blinkt Zz auf dem Display.
- Der Alarm wird für die Dauer der eingestellten Minuten für das Snooze-Intervall unterbrochen.
- Drücken Sie die ALARM Taste, um die Snooze-Funktion auszuschalten.
- Drücken Sie die ALARM Taste noch einmal, um die Alarm-Funktion auszuschalten.
• Das Snooze-Symbol und das Alarm-Symbol verschwinden.

5.3 Displayanzeige

- Drücken Sie die MODE Taste, um sich die Weckzeit anzeigen zu lassen.

5.4 Einstellung der Temperatureinheit

- Drücken Sie die ▼ Taste, um zwischen Celsius (°C) oder Fahrenheit (°F) als Temperaturanzeige auszuwählen.

5.5 Rückstellung der Max.-Min.-Werte

- Halten Sie die ▲ Taste für drei Sekunden gedrückt, um die Höchst- und Tiefstwerte auf die aktuelle Außentemperatur zurückzustellen.

6. Wettervorhersage (Fig. 3)

- Die Funkwetterstation unterscheidet vier unterschiedliche Wettersymbole (sonnig, teilweise bewölkt, bedeckt, Regen).

SUN - Funk-Wetterstation

- Die Vorhersage über die Symbolanzeige bezieht sich auf einen Zeitraum von 12 – 24 Stunden und gibt lediglich einen Wettertrend an. Ist es zum Beispiel im Moment wolkig und es wird Regen angezeigt, deutet dies nicht auf eine Fehlfunktion des Gerätes hin, sondern gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss. Das Sonnensymbol wird auch bei Nacht angezeigt, wenn es sich um eine sternenklare Nacht handelt.

7. Aufstellen und Befestigen von Basisstation und Außensender

• Suchen Sie sich einen schattigen, niederschlagsgeschützten Platz für den Außensender aus. (Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).
• Stellen Sie die Basisstation mit dem Ständer im Wohnraum auf. Mit der Aufhängevorrichtung können Sie das Gerät an die Wand hängen. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.
• Prüfen Sie, ob eine Übertragung der Messwerte vom Außensender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld ca. 60 Meter), bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.
• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Außensender und/oder Basisstation.
• Ist die Übertragung erfolgreich können Sie den Außensender befestigen.
• Durch die Aufhängevorrichtung an der Rückseite des Außensenders kann der Außensender an die Wand gehängt werden oder auf eine glatte Unterlage gestellt werden.

8. Pflege und Wartung

- Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 8

SUN - Funk-Wetterstation

• Entfernen Sie die Batterien und ziehen Sie den Stecker, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihre Geräte an einem trockenen Platz auf.

8.1 Batteriewechsel

• Sobald das Batteriezeichen im Display der Basisstation neben der Außentemperatur erscheint, wechseln Sie bitte die Batterien im Außensender.
• Öffnen Sie das Batteriefach des Außensenders, indem Sie den Deckel nach unten ziehen.
• Legen Sie zwei neue Batterien 1,5 V AAA ein. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
• Wenn Sie die Basisstation nur mit Batterien benutzen, wechseln Sie die Batterien, sobald die Funktionen schwächer werden. Öffnen Sie das Batteriefach der Basisstation
• Legen Sie zwei neue Batterien 1,5 V AAA ein. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.

- Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Außensender und Basisstation wieder hergestellt werden – also immer beide Geräte neu in Betrieb nehmen oder manuelle Außensendersuche starten.

9. Fehlerbeseitigung

Problem Lösung

Keine Anzeige auf Basisstation → Bei Netzbetrieb: Gerät mit Netzadapter anschließen → Bei Batteriebetrieb: Batterien polrichtig einlegen Batterien wechseln

Kein Außensenderempfang → Kein Außensender installiert Anzeige „---“ → Batterien des Außensenders prüfen

(keine Akkus verwenden!)

SUN - Funk-Wetterstation

→ Neuinbetriebnahme von Außensender und Basisstation gemäß Anleitung
→ Manuelle Außensendersuche starten: ▼ Taste gedrückt halten
→ Anderen Aufstellort für Außensender undioder Basisstation wählen
→ Abstand zwischen Außensender und Basisstation verringern
→ Beseitigen der Störquellen

Kein DCF Empfang → WAVE Taste drücken und Initialisierung starten

→ Empfangsversuch in der Nacht abwarten

→ Anderen Aufstellort für das Gerät wählen

→ Uhrzeit manuell einstellen

→ Beseitigen der Störquellen

→ Neuinbetriebnahme des Gerätes gemäß Anleitung

Unkorrekte Anzeige → Batterien wechseln

10. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 9

SUN - Funk-Wetterstation

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

11. Technische Daten

Basisstation

Messbereich InnenTemperatur 0 °C... +50 °C (+32 °F ...+122 °F)Auflösung 0,1 °C

Luftfeuchtigkeit 20 %...95%Auflösung 1 %

Spannungsversorgung Netzteil: 230 V~ 50 Hz (inklusive)2 x 1,5 V AAA (Batterien nicht inklusive)

Gehäusemaße 120 x 25 (70) x 120 mm

Gewicht 168 g (nur das Gerät)

Außensender

Messbereich Außen

Temperatur -20 °C... +60 °C (-4 °F ...+140°F)

Auflösung 0,1 °C

SUN - Funk-Wetterstation

Anzeige LLL /HHH Werte liegen außerhalb des Messbereichs

Reichweite ca. 60 m (Freifeld)

Übertragungsfrequenz 433 MHz

Spannungsversorgung 2 x 1,5 V AAA (Batterien nicht inklusive)

Gehäusemaße 40 x 24 x 92 mm

Gewicht 29 g (nur das Gerät)

TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim.

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt.

Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail].

www.tfa-dostmann.de 11/14

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 11

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 12

SUN - Funk-Wetterstation

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 15

TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim.

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 17

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 21

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 22

TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim.

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 23

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 28

TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim.

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 29

SUN - Radiografisch weerstation

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 30

SUN - Radiografisch weerstation

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 34

SUN - Radiografisch weerstation
NL

11. Technische gegevens

Basisapparaat

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 35

SUN - Radiografisch weerstation

Afmetingen behuizing 40 x 24 x 92 mm

TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim.

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 36

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 41

TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim.

TFA_No. 35.1133_Anleitung 06.12.2014 14:15 Uhr Seite 42

Fig. 1 Fig. 1
