BEDIENUNGSANLEITUNG 31.4008.02 TFA

31.4008.02 COSY RADAR Set mit Thermo-Hygro-

meter und Thermo-Hygro-Sender

WeatherHub

WeatherHub COSY RADAR Set

Dies ist ein Set aus dem Haus-Überwachungs-System „WeatherHub“. Damit kontrollieren Sie ganz einfach das Raumklima am Aufstellort. In Kombination mit den Thermo-Hygro-Sender erhalten Sie konkrete Lüftungsempfehlungen. Funksensoren übertragen Ihre Daten über das Gateway-Modul und das Internet direkt an einen Server. Dort sind sie weltweit über Ihr Smartphone abrufbar. Das Gateway und der Sender sind ausschließlich mit diesem System verwendbar.

Lieferumfang

Gateway, Netzadapter für Gateway, LAN-Kabel, COSY RADAR digitales Thermo-Hygrometer, Thermo-Hygro-Sender, Bedienungsanleitungen

Bevor Sie mit dem Gerät arbeiten

Lesen Sie sich bitte die Kurzanleitung genau durch.

Durch die Beachtung der Anleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können. Beachten Sie besonders die Sicherheitshinweise! Bewahren Sie diese Anleitung gut auf!

Zu Ihrer Sicherheit:

Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird. Das eigenmächtige Reparieren, Umbauen oder Verändern der Geräte ist nicht gestattet.

Vorsicht!

gefahr durch Stromschlag!

• Schließen Sie das Gateway nur an eine vorschriftsmäßig installierte Steckdose mit einer Netzspannung von 230V an! Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein.
• Das Gateway und der Netzstecker dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für den Betrieb in trockenen Innenräumen geeignet.
• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzstecker beschädigt sind.
• Bewahren Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die mögliche Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können.
• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät für längere Zeit nicht benutzt wird.
• Verwenden Sie ausschließlich den mitgelieferten Netzstecker.
• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung kommt.

Vorsicht!

ungsgefahr:

Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

! Wichtige Hinweise zur Produktsicherheit!

Setzen Sie die Geräte keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

App herunterladen

Laden Sie die kostenlose WeatherHub App aus dem „Apple App Store“ oder „Google Play Store“ herunter.

Anschließen des Gateways

Schließen Sie das Gateway mit dem beillegenden Netzteil an die Stromversorgung an. Verbinden Sie das beillegende LAN Kabel mit dem Gateway und Ihrem Router. Nach ca. 10 Sekunden ist das Gateway betriebsbereit, die LED leuchtet dann dauerhaft grün. Sollte in Ihrem Netzwerk kein DHCP-Server vorhanden sein, haben sie die Möglichkeit, in der App unter dem Punkt „Einstellungen“ das Gateway manuell zu konfi gurierten.

Wenn die grüne LED am Gateway nicht dauerhaft leuchtet, überprüfen Sie, ob das Gateway mit dem Netz und dem Router richtig verbunden ist und der Router eingeschaltet ist und eine Internetverbindung hat. (Weitere Hinweise dazu finden Sie in der App unter „Info“).

Wichtig: Das Gateway sollte immer vor den Sensoren in Betrieb genommen werden!

Sender und COSY RADAR in Betrieb nehmen

Nehmen Sie den Thermo-Hygro-Sender und das COSY RADAR Thermo-Hygrometer in Betrieb, wie in der jeweiligen Anleitung beschrieben und suchen Sie anschließend einen geeigneten Aufstellungsort. Wichtig: Um korrekte Lüftungsempfehlungen zu erhalten, muss der Thermo-Hygro-Sender im Außenbereich und das COSY RADAR im Innenbereich aufgestellt werden.

Sender hinzufügen

Öffnen Sie die App. es wird die Übersicht angezeigt. Die Sample-Sensoren dienen nur zu Testzwecken und können gelöscht werden. Tippen Sie auf „Neuen Sensor hinzufügen“ und scannen Sie den QR Code auf dem Sensor. Legen Sie anschließend eine Bezeichnung für den Sender fest. Wählen Sie den Sender durch Antippen aus und schreiben Sie den Namen dann in das Feld neben dem Stiftsymbol oben rechts. Wiederholen Sie diesen Vorgang mit dem COSY RADAR.

COSY RADAR konfi gurieren

Bel gleichzeitiger Nutzung des Thermo-Hygro-Senders (30.3303.02) und des COSY RADAR Thermo-Hygrometers (30.5043.01) ist es möglich, sich zusätzlich zu den Anzeigen des COSY RADAR in der WeatherHub App konkrete Lüftungsempfehlungen anzeigen zu lassen.

Dazu müssen Sie die beiden Geräte verbinden:

Wählen Sie den Menüpunkt „Bearbeiten“ aus.

Durch Drücken können Sie einen kompatiblen Sender auswählen

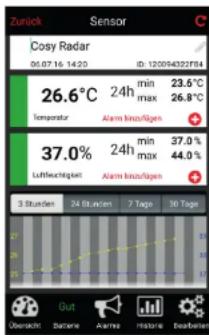

Messwerte ablesen

Jetzt können Sie jederzeit die Messwerte und Übersichten auf Ihrem Mobiltelefon ablesen und erhalten konkrete Lüftungsempfehlungen.

Kurzanleitung

31.4008.02 COSY RADAR Set mit Thermo-

Hygrometer und Thermo-Hygro-Sender

WeatherHub

Hinweise zur Störungsbeseitigung

Wenn in der App keine Messwerte der Sensoren angezeigt werden, prüfen Sie erst, ob die grüne LED am Gateway dauerhaft leuchtet (siehe „Anschließen des Gateways“).

Arbeitet das Gateway korrekt, empfehlen wir Ihnen folgende weitere Maßnahmen:

• Überprüfen Sie, ob die Batterien im Sensor polrichtig eingelegt sind.
• Führen Sie durch Herausnehmen für eine Minute und Wiedereinlegen der Batterien einen Neustart des Sensors durch.
• Überprüfen Sie, ob Ihr Mobiltelefon mit dem Internet verbunden ist.
• Verringern Sie den Abstand zwischen Sensor und Gateway bzw. suchen Sie einen neuen Aufstellort. Möglicherweise ist das Signal durch dicke Wände und Decken geschwächt.
• Weitere Hinweise dazu fl nden Sie in der App unter „Info“.

Technische Daten

Stromversorgung (Gateway): Netzteil

Eingang Netzteil: 230 V\~/ 50 Hz (35 mA)

Ausgang Netzteil: 20 V\~ (100 mA)

Netzwerkanschluss:

Übertragungsfrequenz:

Max. Sendeleistung: < 25mW

Weitere technische Daten entnehmen Sie bitten den Anleitungen des Thermo-Hygro-Senders (30.3303.02) und des COSY RADAR Thermo-Hygrometer (30.5043.01).

Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei!

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altagärten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewlesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

EU-Konformitätserklärung

Hiermit erklärt TFA Dostmann, dass der Funkanlagen typ 31.4008.02 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de, E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Deutschland

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.

Weitere Informationen und eine ausführliche Beschreibung fi nden Sie in der App unter Info oder unter www.tfa-dostmann.de/weatherhub.
