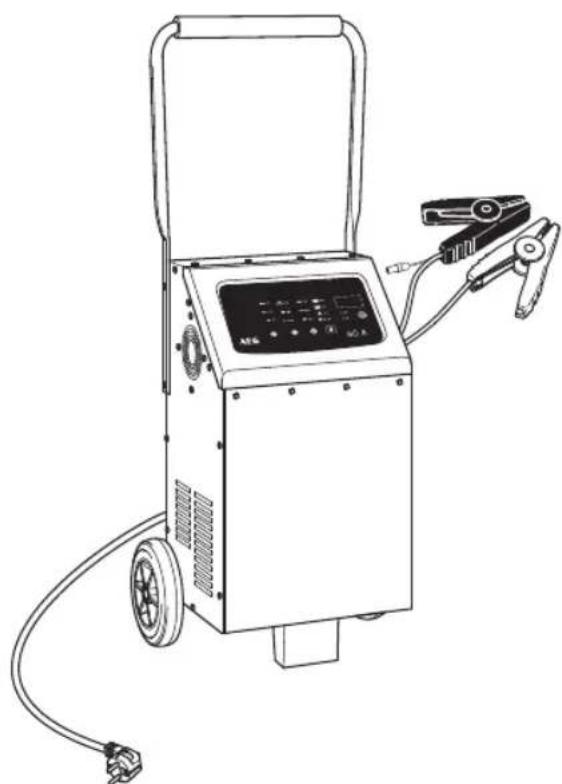

BEDIENUNGSANLEITUNG LT60 AEG

DE Bedienungsanleitung Ladegerät LT60

BEDIENUNGS- ANLEITUNG

Vor jeder Benutzung unbedingt lesen. Anleitung und Ratschläge befolgen.

GB - Page 19

Bestimmungsgemäßer Gebrauch....5

Lieferumfang 5

Technische Daten....5

Sicherheit 6

Produktübersicht 8

Funktionen 9

Bedienung....10

Vor dem Gebrauch 10

Griff montieren 10

Gerät anschließen....10

Ladevorgang starten....11

Starthilfefunktion verwenden (Starthilfe-Modus) 11

Umschaltung der Anzeige....12

Umschaltung des Batterietyps....12

Energiefunktion (Power Supply)....12

Automatischer Temperaturausgleich....13

Ladevorgang beenden und Ladegerät trennen 13

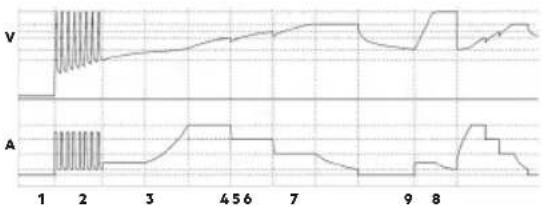

Ladedauer....14

Ladephasen 14

Ladestrom 15

12 V: Langsam laden ....15

24 V: Langsam laden....15

Starthilfefunktion ....15

Sicherheitsfunktionen....15

Fehlersuche 16

Reinigung, Pflege und Wartung ....17

Service....17

Entsorgung....17

EINLEITUNG

Erklärung der Symbole und Signalworte, die in dieser Bedienungsanleitung und/oder am Gerät verwendet werden:

Beachten Sie diese Bedienungsanleitung bei der Verwendung des Geräts.

Lebens- und Unfallgefahr für Kinder!

Beachten Sie Warn- und Sicherheitshinweise!

Stromschlaggefahr!

Gerät nur an witterungsgeschützten Standorten verwenden!

Schutzisoliertes Gehäuse (Schutzklasse I)

Entsorgen Sie Verpackung und Gerät umweltgerecht!

Hinweis:

Für das Batterieladegerät wird in dieser Bedienungsanleitung auch der Begriff Gerät verwendet.

Bestimmungsgemäßer Gebrauch

Das Ladegerät ist zum Aufladen von offenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure-Akkus (Batterien) hergestellt, wie sie in Autos, Schiffen, LKW und anderen Fahrzeugen eingebaut sind z. B.:

■Massbatterien (WET) Blei-Säure-Batterien (Flüssig-Elektrolyt)
Wartungsfreie Blei-Säure-Batterien (MF)
Cel-Batterien (geleeartiges Elektrolyt)
▲GM-Batterien (Elektrolyt in Glasfaservlies)

Das Ladegerät kann mit den Klemmen direkt an die Batterie angeschlossen werden.

Das Ladegerät verfügt des Weiteren über eine Energiefunktion, welche ein Batterietausch oder Arbeiten an der Fahrzeugelektrik ermöglichen.

Das Ladegerät ist nicht dafür vorgesehen, andere Batteriearten als die zuvor genannten aufzuladen.

Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen/körperlichen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Jede andere Verwendung oder Veränderung des Geräts gilt als nicht bestimmungsgemäß und birgt erhebliche Gefahren. Für Schäden, die aus bestimmungswidriger Verwendung entstanden sind, übernimmt der Hersteller keine Haftung.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang. Prüfen Sie das Gerät sowie alle Teile auf Beschädigungen. Nehmen Sie ein defektes Gerät oder Teile nicht in Betrieb.

badegerät LT60 inkl. Polanschlusskabel mit Klemmen
Verbindungskabel Temperatursensor
Schrauben 3 x 15 mm
criff
Bedienungsanleitung

Geben Sie alle Unterlagen auch an andere Benutzer weiter!

Technische Daten

Modell LT60
Artikelnummer 10091
Eingangspannung 230 V AC	50 Hz
Eingangsstrom 15 A
Ausgangsspannung 12 V / 24 V DC
Ladespannung (max.)	12 V: 14,7 V24 V: 29,4 V
Ladestrom (max.) +/-10 %	12 V = 5 A / 20 A / 60 A (RMS)24 V = 2 A / 10 A / 20 A (RMS)
Energieversorgung (Power Supply)	13,6 V = 30 A
Starthilfefunktion	12 V = 540 A max.180 A (5 Sekunden)
Empfohlene Batterie-kapazität (24h Komfort)	240 Ah
Empfohlene Batterie-kapazität bei Erhaltung	880 Ah
Umgebungstemperatur -20	°C bis +40 °C
Geeignete Batteriearten	Blei-Säure-Batterien (WET, MF, AGM und GEL)
Für Batterien mit einer Kapazität (Empfohlen)	10 Ah - 600 Ah
Gehäuseschutz IP 20
Gewicht 18,5 kg

SICHERHEIT

Allgemeine Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie alle Unterlagen auch an andere Benutzer oder nachfolgende Besitzer des Gerätes weiter!

Warnung!

Lebens- und Unfallgefahr für Kleinkinder und Kinder. Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial allein. Es besteht Erstickungsgefahr. Lassen Sie Kinder nicht mit Kabeln spielen – Strangulationsgefahr! Lassen Sie Kinder nicht mit den Bau- und Befestigungsteilen spielen, sie könnten verschluckt werden und zum Erstickungstod führen.

Der Hersteller ist nicht verantwortlich für Schäden verursacht durch:

●Unsachgemäßen Anschluss und/oder Betrieb.
Äußere Krafteinwirkung, Beschädigungen des Geräts und/oder Beschädigungen von Teilen des Geräts durch mechanische Einwirkungen oder Überlastung.
- jede Art von Veränderungen des Geräts.
Verwendung des Geräts zu Zwecken, die nicht in dieser Bedienungsanleitung beschrieben wurden.
- Folgeschäden durch nicht bestimmungsgemäße und/oder unsachgemäße Verwendung.
Feuchtigkeit und/oder unzureichende Belüftung.
Unberechtigtes Öffnen des Geräts.

Das führt zum Wegfall der Gewährleistung.

Verätzungsgefahr!

Batterien enthalten Säure, welche Augen und Haut schädigt. Beim Laden der Batterie entstehen zudem Gase und Dämpfe, welche die Gesundheit gefährden.

Vermeiden Sie jeglichen Kontakt mit ätzender Batteriesäure. Waschen Sie Hautstellen und Gegenstände, die mit Säure in Kontakt gekommen sind, sofort gründlich mit Wasser ab. Sollten Ihre Augen in Kontakt mit Batteriesäure kommen, spülen Sie sie mindestens 5 Minuten lang mit fließendem Wasser. Setzen Sie sich mit Ihrem Arzt in Verbindung.

Verwenden Sie Schutzbrille und säurefeste Schutzhandschuhe. Schützen Sie Ihre Kleidung, z. B. durch eine Schürze.

Kippen Sie die Batterie nicht, da Säure auslaufen kann.

Sorgen Sie immer für ausreichende Belüftung.

Atmen Sie entstehende Gase und Dämpfe nicht ein.

Explosions- und Brandgefahr!

Beim Laden der Batterie kann Knallgas (gasförmiger Wasserstoff und Sauerstoff) entstehen. Beim Kontakt mit offenem Feuer (Flamme, Glut, Funken) kann es zu Explosionen kommen.

- baden Sie die Batterie niemals in der Nähe von offenem Feuer oder an Orten auf, wo es zu Funkenbildung kommen kann.

Sorgen Sie immer für ausreichende Belüftung.

Stellen Sie sicher, dass die Netzspannung mit der auf dem Gerät angegebenen Eingangsspannung (230 V AC) übereinstimmt, um Geräteschäden zu vermeiden.

Verbinden und trennen Sie die Batterieanschluss-kabel nur, wenn das Ladegerät nicht an die Netzsteckdose angeschlossen ist.

Decken Sie das Gerät während des Ladevorgangs nicht ab, da es durch starke Erwärmung beschädigt werden kann.

Stellen Sie die Verwendung des Geräts sofort ein, wenn Rauch sichtbar wird oder ein ungewöhnlicher Geruch wahrzunehmen ist.

Verwenden Sie das Gerät nicht in Räumen, in denen explosive oder brennbare Stoffe lagern (z. B. Benzin oder Lösungsmittel).

Stromschlaggefahr

Badegeräte können aktive elektronische Implantate wie z. B. Herzschrittmacher in ihrem Betrieb stören und dadurch Personen gefährden.

Stellen Sie sicher, dass sich das Gerät immer an einem sicheren Standort befindet. Setzen Sie das Gerät nicht Regen oder nassen Bedingungen aus. Vermeiden Sie es, Wasser oder andere Flüssigkeiten darüber zu verschütten oder zu tropfen. Dringt Wasser in elektrische Geräte ein, erhöht sich das Risiko eines Stromschlags.

Stellen Sie sicher, dass alle Stecker und Kabel frei von Feuchtigkeit sind. Schließen Sie das Gerät niemals mit feuchten Händen an das Stromnetz an.

Passen Sie niemals beide Klemmen gleichzeitig an, wenn das Gerät in Betrieb ist.

Ziehen Sie den Netzstecker aus der Netzsteck-dose, bevor Sie das Ladekabel mit der Batterie verbinden, trennen oder wenn Sie das Gerät nicht mehr benutzen.

Entfernen Sie das Gerät und das Polanschlusskabel mit Klemmen von der Batterie, bevor Sie mit Ihrem Fahrzeug fahren.

Ziehen Sie das Kabel nur am Stecker aus der Netzsteckdose. Das Kabel kann beschädigt werden.

Verwenden Sie kein beschädigtes Gerät. Beschädigungen des Netzkabels, des Geräts oder des Ladekabels erhöhen das Risiko eines Stromschlags.

Versuchen Sie nicht das Gerät auseinander zu bauen oder es zu reparieren. Lassen Sie ein defektes Gerät oder ein beschädigtes Netzkabel umgehend von einer Fachwerkstatt reparieren oder ersetzen.

Kurzschlussgefahr! Achten Sie darauf, dass sich die beiden Klemmen der Polanschlusskabel nicht berühren, wenn der Netzstecker in die Netzsteck-dose eingesteckt ist. Achten Sie auch darauf, dass die Klemmen und die Batteriepole nicht durch leitfähige Objekte (z. B. Werkzeug) verbunden werden.

Verwenden Sie das Kabel niemals, um das Gerät zu tragen oder zu ziehen.

Verletzungsgefahr

Versuchen Sie niemals, nicht wiederaufladbare, beschädigte oder gefrorene Batterien aufzuladen.

Verwenden Sie das Ladegerät nicht für das Aufladen von Trockenzellenbatterien. Diese können platzen und zur Verletzung von Personen und zu Sachbeschädigung führen.

Beachten Sie vor der Verwendung des Geräts die Bedienungsanleitung und alle Sicherheitsanweisungen der aufzuladenden Batterie und des Fahrzeugs.

Beschädigungsgefahr

Platzieren Sie das Gerät niemals über oder in Nähe der zu ladenden Batterie. Gase aus der Batterie können das Gerät beschädigen. Stellen Sie das Ladegerät so weit entfernt von der Batterie auf, wie es die Anschlusskabel zulassen.

Betreiben Sie das Gerät niemals, wenn es heruntergefallen ist oder anderweitig beschädigt wurde.

PRODUKTÜBERSICHT

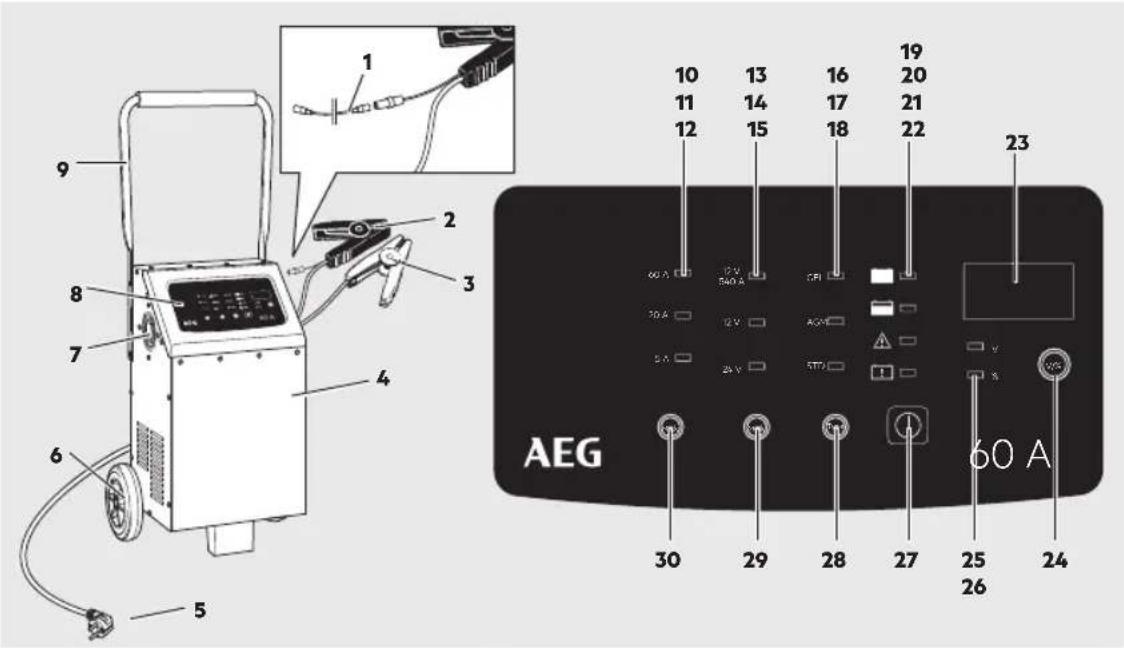

1 9 8 7 6 5 4 2 1 10 11 12 13 14 15 16 17 18 19 20 21 22 23 60 A 5V 500 A CFI 10 A 2 V AGC 5 A 24 V STT AEG 30 29 28 27 25 26 24 60 A

Nr.	Bezeichnung Funktion
1	Verbindungskabel Themperatursensor Zum Anschluss des automatischen Temperaturausgleichs
2	Polanschlusskabel (-) mit Klemme (schwarz) Zum Anschluss des Ladegeräts an die Batterie (- Pol)
3	Polanschlusskabel (+) mit Klemme (rot) Zum Anschluss des Ladegeräts an die Batterie (+ Pol)
4	Gehäuse Metallgehäuse mit Lüftungsschlitzen
5	230 V Netzstecker Zum Anschluss an eine 230 V Netzsteckdose
6	Transporträder Zum Transportieren des Geräts
7	Lüfter zur Kühlung der Lade-Elektronik
8	Anzeigefeld Zur Bedienung des Geräts
9	Griff Zum Schieben des Geräts
10	60 A / LED rotmax. Ladestrom:12 V: 60 A / 24 V: 30 A	Zum Laden von Batterien mit hoher Kapazität(z. B. von Booten oder große deep-cycle-Batterien) oder zur Schnellladung von Batterien mittlerer Kapazität.
11	20 A / LED blau(max. Ladestrom: 20 A)	Zum Laden von Batterien mit mittlerer Kapazität(z. B. von Lastkraftwagen oder Traktoren)
12	5 A / LED grün(max. Ladestrom: 5 A)	Zum Laden von Batterien mit mittlerer Kapazität(z. B. von Gartentraktoren, Schneemobilien oder Motorrädern)
13	12 V / LED rot Zur Starthilfe bei Fahrzeugen und Geräten mit schwacher Batterie.
14	12 V / LED blau Zum Laden von Batterien mit 12 V
15	24 V / LED blau Zum Laden von Batterien mit	24 V
16	GEL / LED rot für Batterien mit Gel-Elektrolyt
17	AGM / LED rot für Batterien mit Glasfaservlies
18	STD (Standard) / LED rot	für Batterien mit flüssigem Elektrolyt (WET) und wartungsfreie Blei-Säure-Batterien (MF)
19	Full / LED grün Leuchtet, wenn die angeschlossene Batterie geladen ist.
20	Charge / LED Orange	Leuchtet, während eines Ladevorgangs.Blinkt bei Funktion Energieversorgung (Power Supply).
21	Error / LED rot	Leuchtet, wenn die angeschlossene Batterie falsch angeschlossen ist (verpolt).
22	Bad Battery / LED rot	Leuchtet, wenn die angeschlossene Batterie defekt ist.
23	Display Zeigt die Ladespannung oder Ladezustande der Batterie an.
24	Taste „V / %“ zum Umschalten der Anzeige
25	V / LED rot Ladespannung
26	% / LED rot Ladezustand der Batterie
27	Taste1 zum Starten und Stoppen der eingestellten Funktion (Anzeige durch LED)
28	Taste TYPE zum Umschalten des Batterietyps (Anzeige durch LED)
29	Taste MODE zum Umschalten der Ladespannung (Anzeige durch LED) und Aktivierung der Energieversorgung (Power Supply)
30	Taste MODE zum Umschalten des Ladestroms (Anzeige durch LED)

Funktionen

Das Ladegerät ist mit einem Mikroprozessor (MCU - Micro-Computer-Unit) ausgerüstet und besitzt vollautomatische Starthilfe-, Lade-, Diagnose-, Rettungs- und Wartungsfunktionen. Wird eine falsche Batteriespannung eingestellt, oder ist die Batterie defekt, findet kein Ladevorgang statt und die LED „Error“ (21) leuchtet (siehe auch „Fehlersuche“).

Durch die Funktion „Erhaltungsladung“ kann das Ladegerät dauerhaft angeschlossen bleiben. Der volle Ladezustand bleibt dabei erhalten.

Die Funktion „automatischer Temperaturausgleich“ misst die Batterietemperatur und passt die Ladephasen bei gestecktem Verbindungskabel der Batterietemperatur an. Ist das Verbindungskabel nicht angebracht, steht die Standardladung mit 9 Stufen zur Verfügung.

Die Funktion „Energieversorgung“ stellt Ihrem Fahrzeug während der Arbeiten an der Bordelektronik oder Batteriewechsel eine konstante Spannung von 13,6 V±0,3 V und einen konstanten Strom von 30 A±2 A zur Verfügung.

BEDIENUNG

Vor dem Gebrauch

Vorsicht!

Beim Herausnehmen aus der Verpackung besteht Verletzungsgefahr z. B. durch einklemmen oder herabfallende Teile. Nehmen Sie das Ladegerät zu zweit aus der Verpackung und achten Sie auf bewegliche und lose Teile.

Griff montieren

Hinweis: Zur Montage benötigen sie einen Kreuzschlitzschraubendreher.

1. Entfernen Sie die zum Transport am Griff (9) befestigten Schrauben.
2. Klappen Sie den Griff nach oben und befestigen Sie den Griff auf jeder Seite mit zwei Schrauben.

Warnung!

Stellen Sie vor Gebrauch des Geräts sicher, dass Sie die Bedienungsanleitung der Batterie sowie des Fahrzeugs gelesen und alle Sicherheitshinweise verstanden haben.

Verwenden Sie eine Schutzbrille und säurefeste Schutzhandschuhe.

Sorgen Sie für eine ausreichende Belüftung.

Reinigen Sie die Batteriepole. Wenn die Batterie über abnehmbare Entlüftungskappen verfügt, füllen Sie jede Batteriezelle bis zu dem vom Batteriehersteller empfohlenen Pegel mit destilliertem Wasser auf. Überfüllen Sie die Zellen nicht.

Wenn die Batterie vor dem Aufladen aus dem Fahrzeug entfernt werden muss, entfernen Sie immer zuerst den geerdeten Anschluss von der Batterie. Stellen Sie außerdem sicher, dass alle anderen Verbraucher im Fahrzeug ausgeschaltet sind.

Wenn die Batterie keine Kappen hat, beziehen Sie sich auf die Anweisungen des Herstellers in Bezug auf das Aufladen und die Ladegeschwindigkeit.

Gerät anschließen

1. Schließen Sie das rote (+) Polanschlusskabel mit Klemme (3) am positiven Pol der Batterie an.
2. Schließen Sie das schwarze (-) Polanschlusskabel mit Klemme (2) am negativen Pol der Batterie an.

Hinweis:

Das schwarze Polanschlusskabel kann auch an die Fahrzeug-Karosserie angeschlossen werden (Beachten Sie dabei die Bedienungsanleitung des Fahrzeugs!). Stellen Sie sicher, dass beide Klemmen guten Kontakt haben und fest sitzen.

Warnung!

Brand- und Stromschlaggefahr! Schließen Sie das Ladegerät möglichst ohne ein Verlängerungskabel an die 230 V Netzsteckdose. Verwenden Sie im Ausnahmefall ein möglichst kurzes 230 V Verlängerungskabel, das unbeschädigt ist und ganz abgerollt ist.

1. Stecken Sie den Netzstecker des Ladegeräts in eine 230 V-Netzsteckdose.

Es leuchten die LEDs

5 A (Grün)
2 V (Blau)
9TD (Rot)

Im Display wird die aktuelle Batteriespannung angezeigt. 10 Sekunden nach dem Starten beginnt die LED „Charge“ (20) zu leuchten und die Ladespannung steht in der Voreinstellung auf der kleinsten Laderate.

Wenn die Batterie als defekt erkannt wird oder mit falscher Polarität angeschlossen wurde, leuchtet die LED „Error“ (21) oder „Bad Battery“ (22). In diesem Fall das Ladegerät ausstecken und die Batterie sowie den korrekten Anschluss prüfen (siehe auch „Fehlersuche“).

1. Stellen Sie sicher, dass die am Ladegerät eingestellte Ladespannung (12 V oder 24 V) der angeschlossenen Batterie entspricht. Eine zu hoch eingestellte Ladespannung kann zu Beschädigung/Zerstörung der angeschlossenen Batterie führen.

2. Während des Ladevorgangs können Sie durch wiederholtes Drücken der Taste MODE (29, 30) die Ladespannung und den Ladestrom auswählen (siehe „Ladestrom“).

3. Während des Ladevorgangs können Sie durch wiederholtes Drücken der Taste TYPE (28) den Batterietyp auswählen (siehe „Umschaltung des Batterietyps“).

Ladevorgang starten

1. Wählen Sie durch wiederholtes Drücken der Taste TYPE (28) den Batterietyp aus. Die Auswahl wird Ihnen durch die LED (16, 17, 18) angezeigt.
2. Wählen Sie durch wiederholtes Drücken der Taste MODE (29) die gewünschte Ladespannung 12 V oder 24 V aus. Die Auswahl wird Ihnen durch die LED (14, 15) angezeigt.
3. Wählen Sie durch wiederholtes Drücken der Taste MODE (30) den gewünschten Ladestrom aus. Die Auswahl wird Ihnen durch die LED (10, 11, 12) angezeigt.
4. Drücken Sie die Taste (27) um den Ladevorgang zu starten. Die LED „Charge“ (20) leuchtet über die gesamte Zeit des Ladeprozesses auf.
5. Die Batterie ist vollständig aufgeladen, wenn die LED „Charge“ (20) erlischt. Im Display wird der Batteriezustand mit 100 % angezeigt und die LED „Full“ (19) leuchtet.

Hinweis:

Wenn die Batterie vollständig geladen ist, schaltet das Ladegerät auf Erhaltungsladung, um den Ladezustand zu erhalten und die Batterie vor Überladung zu schützen.

Ladevorgang stoppen

Taste①(27) drücken.

Temperatursensor verwenden

Das Ladegerät kann die Batterietemperatur messen und die Ladephasen an die Batterietemperatur anpassen.

1. Verbinden Sie das Kabel des Temperatursensor (1) mit dem Ladegerät.

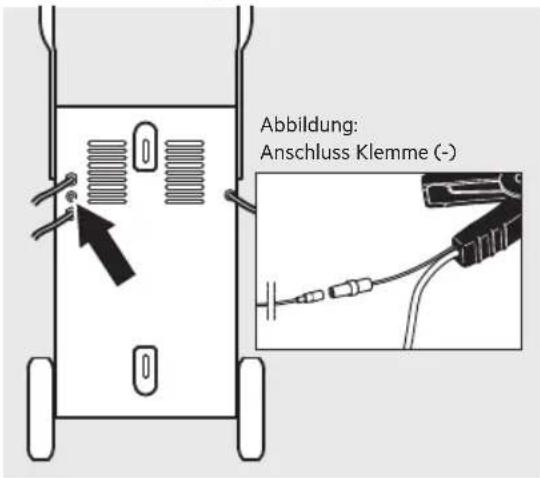

Abbildung: Anschluss Klemme (-)

Abbildung: Rückseite LT60

1. Stecken Sie das Kabel des Temperatursensor (1) in den vorgesehenen Anschluss am schwarzen (-) Polanschlusskabel mit Klemme (2).
2. Stecken Sie den Netzstecker des Ladegeräts in eine 230 V-Netzsteckdose.
3. Starten Sie den Ladevorgang (siehe „Ladevorgang starten“).

Starthilfefunktion verwenden (Starthilfe-Modus)

Die Starthilfefunktion (13) des Ladegeräts kann verwendet werden, um Fahrzeuge mit schwacher Batterie beim Startvorgang zu unterstützen. Laden Sie die Batterie bei sehr niedrigen Temperaturen oder wenn die Batteriespannung unter 8,5 V liegt mindestens 5 Minuten, bevor Sie einen Startvorgang durchführen.

1. Schließen Sie das Ladegerät wie im Abschnitt „Gerät anschließen“ beschrieben an.
2. Wählen Sie durch wiederholtes Drücken der Taste MODE (29) den Starthilfe-Modus 12 V (13) aus.
3. Drücken Sie die Taste (27) um den Starthilfe-Modus zu starten.

Hinweis:

Der Starthilfe-Modus lässt sich nur mit angeschlossener Batterie starten.

Im Display wird die aktuelle Batteriespannung angezeigt. Die Batterie wird mit 5 A geladen bis der Motor gestartet wird.

Hinweis:

Der Starthilfe-Modus stoppt automatisch nach ca. 30 Sekunden um Geräteschäden zu vermeiden.

Achtung!

Betätigen Sie den Anlasser nicht länger als 5 Sekunden am Stück.

1. Führen Sie einen Startversuch am Fahrzeug durch.

Hinweis:

Führen Sie einen Startversuch maximal 30 Sekunden lang durch. Warten Sie vor einem erneuten Startversuch ca. 3 Minuten um das Ladegerät und die Batterie abzukühlen.

1. Drücken Sie die Taste (27) um den Starthilfe-Modus zu stoppen.

Umschaltung der Anzeige

Während des Ladevorgangs können Sie durch wiederholtes Drücken der Taste „V / %“ (24) folgende Parameter anzeigen:

∇ = Ladespannung

%= Ladezustand der Batterie

Vor dem Ladevorgang kann nur die aktuelle Batteriespannung und nach dem Ladevorgang nur der Ladezustand der Batterie angezeigt werden.

Umschaltung des Batterietyps

^9 TD = für Batterien mit flüssigem Elektrolyt (WET), wartungsfreie Blei-Säure- Batterien (MF) und Nassbatterien (EFB)

AGM = für Batterien mit Glasfaservlies

GEL = für Batterien mit Gel-Elektrolyt

Energiefunktion (Power Supply)

Während eines Batteriewechsels oder Arbeiten an der Bordelektrik versorgt das Ladegerät das Fahrzeug mit Strom (13,6 V±0,3 V, 30 A±2 A) und es gehen keine Daten verloren.

1. Schließen Sie das Ladegerät an den Batterieanschluss an.
2. Stecken Sie den Netzstecker des Ladegeräts in eine 230 V-Netzsteckdose.
3. Drücken Sie 3 Sekunden die Taste MODE (29).
   Die LED „Charge“ (20) blinkt. Im Display wird eine Spannung von 13,6 V angezeigt.

Die Arbeiten an der Bordelektrik können nun durchgeführt werden. Beenden der Funktion siehe Punkt 6.

1. Entfernen Sie die Batterie.
2. Setzen Sie eine neue Batterie ein.
3. Drücken Sie die Taste (27) um die Energieversorgung auszuschalten.
4. Ziehen Sie den Netzstecker aus der 230 V-Netzsteckdose.
5. Trennen Sie das Ladegerät vom Batterieanschluss.

Automatischer Temperaturausgleich

Umgebungs-temperatur	12 V ± 0,2 V
	GEL AGM STD
5 °C ± 5 °C 14,65 V 15,25 V 15 V
10 °C ± 5 °C 14,5 V 15,1 V 14,85 V
15 °C ± 5 °C 14,35 V 14,95 V 14,7 V
20 °C ± 5 °C 14,2 V 14,8 V 14,55 V
25 °C ± 5 °C 14,05 V 14,65 V 14,4 V
30 °C ± 5 °C 13,9 V 14,5 V 14,25 V
35 °C ± 5 °C 13,75 V 14,35 V 14,1 V

Umgebungs-temperatur	24 V ± 0,2 V
	GEL AGM STD
5°C ± 5°C	29,3 V 30,5 V 30 V
10°C ± 5°C	29 V 30,2 V 29,7 V
15°C ± 5°C 28,7 V 29,9 V 29,4 V
20°C ± 5°C	28,4 V 29,6 V 29,1 V
25°C ± 5°C 28,1 V 29,3 V 28,8 V
30°C ± 5°C	27,8 V	29 V	28,5 V
35°C ± 5°C	27,5 V	28,7 V	28,1 V

Ladevorgang beenden und Ladegerät trennen

1. Ziehen Sie immer zuerst den Netzstecker (5) aus der 230 V-Netzsteckdose.
2. Trennen Sie das schwarze (-) Polanschlusskabel mit Klemme (2) vom negativen Pol der Batterie ab.
3. Trennen Sie das rote (+) Polanschlusskabel mit Klemme (3) vom positiven Pol der Batterie ab.

LADEDAUER

Die Ladedauer einer Batterie hängt im Wesentlichen von ihrem Ladezustand, ihrer Kapazität und Themperatur ab.

Ladedauer in Stunden (ca.)

Ausgangsspannung 12	V / 24 V 12 V 24 V
Ladestrom (max.)Batteriegröße	5 A 20	A 60 A	30 A
10 Ah 2 0,5 - -
25 Ah 6 1,5 - 1
50 Ah 12 3	1	2
100 Ah	25	6	2	4
150 Ah	37	9	3	6
200 Ah	-	12	4	8
300 Ah	-	19 6 12
400 Ah	-	25	8	16
600 Ah	-	37	12	25

LADEPHASEN

Das Prinzip des Ladevorgangs wird ausgehend von einer 12 V-Batterie erklärt.

Diagnose

Diagnosefunktion, bei der automatisch der Batteriestatus überprüft und die Spannung erkannt wird.

Spannung	Funktion
0 V bis 1,5 V	LED „Error“ (21) leuchtet.Batterie defekt.
1,5 V bis 12 V	Ladevorgang startet.
12 V bis 13 V	Erhaltungsladung startet.
14,6 V	Batterie voll geladen. LED „Full“ (19) leuchtet.
>15 V	LED „Error“ (21) leuchtet.

Schritt 1: Zustandsprüfung

Das Ladegerät prüft den Batteriezustand und berechnet die benötigten Ladeparameter.

Schritt 2: Desulfatierung (Rettung)

• Das Ladegerät kann die meisten verbrauchten Batterien mit Spannungen bis minimal 1,5 ±0,5 V retten.
• Durch die Sicherheitsschaltung beginnt das Ladegerät nicht mit dem Ladevorgang, wenn die Spannung unter 1,5 ± 0,5 V liegt.
• Im Spannungsbereich von 1,5 ± 0,5 V bis 10,5 ± 0,5 V initiiert das Ladegerät einen Impuls-ladungsvorgang.
• Falls die Spannung über 10,5 ± 0,5 V ansteigt, wechselt das Ladegerät auf den vorher gewählten normalen Lademodus, der das Aufladen schneller und sicherer durchführt.

Schritt 3: Vorladung

Die Batterie wird mit geringem Ladestrom schonend geladen, um die Batterie in einen ladefähigen Zustand zurückzubringen.

Schritt 4: Softstart

Die Batterie wird mit geringem Ladestrom schonend geladen.

Schritt 5: Hauptladung mit konstantem Strom

Die Batterie wird mit konstantem Ladestrom schnell und sicher geladen.

Schritt 6: Hauptladung mit konstanter Spannung

Die Batterie wird bei konstanter Ladeschlussspannung geladen bis kein Ladestrom mehr fließt.

Schritt 7: Analyse

Nachdem die Batterie voll geladen ist, wird der Ladevorgang beendet.

Schritt 8: Ausgleichsladung

Falls die Batterie innerhalb 2 Minuten auf bis zu 12,8 V abfällt, startet ein erneuter Ladevorgang.

Schritt 9: Erhaltungsladung

Das Ladegerät überwacht die Batteriespannung. Sobald die Batterie unter 12,8 V abfällt, gibt das Ladegerät einen Ladeimpuls ab. Die Batterie wird so auf dem höchst möglichen Ladeniveau gehalten.

Starthilfe-Modus

Wenn die angeschlossene Batterie unter 14,7 V hat, erfolgt automatisch zuerst ein Ladevorgang, bevor das Ladegerät in den Starthilfe-Modus schaltet. Wird die Taste (27) für 3 Sekunden gedrückt, wechselt das Ladegerät ohne einen Ladevorgang direkt in den Starthilfe-Modus.

LADESTROM

12 V/5 A und 24 V/20 A: Empfohlene Verwendung

Zum Laden von Batterien (12 V / 24 V) mit geringer und mittlerer Kapazität (z. B. von Lastkraftwagen oder Traktoren).

12 V/60 A und 24 V/20 A:

Empfohlene Verwendung

Zum Laden von Batterien mit hoher Kapazität (z. B. von Booten oder große deep-cycle-Batterien) oder zur Schnellladung von Batterien mittlerer Kapazität.

Starthilfe: Empfohlene Verwendung

Zur Starthilfe bei Fahrzeugen und Geräten mit schwacher Batterie.

12 V: Langsam laden

Modell Ladespannung (V) Ladestrom (A)
LT60 12 V		5 A / 20 A / 60 A RMS

24 V: Langsam laden

Modell Ladespannung (V) Ladestrom (A)
LT60 24 V		2 A / 10 A / 20 A RMS

Starthilfefunktion

Modell Ladespannung (V) Ladestrom (A)
LT60 12 V 540 A

SICHERHEITS- FUNKTIONEN

Das Ladegerät ist mit folgenden Schutzeinrichtungen versehen, um Beschädigungen des Ladegeräts und der Batterie oder des Fahrzeugs zu vermeiden:

Kurzschluss (defekte Batterie)
Palschanschluss (Anschluss mit umgekehrter Polarität)
überhitzung
Überstrom
überladung

FEHLERSUCHE

Fehler/Problem Mögliche Ursache Abhilfe
LED (22) leuchtet	Defekte Batterie:Batteriespannung liegt unter 1,5 VBatterie ist defekt z. B. Kurzschluss in den Zellen oder starke Sulfatierung	Batterie von einer Fachwerkstatt prüfen lassen.Batterie erneuern.
LED (21) leuchtet	Batterie falsch angeschlossen Ladegerät ausstecken und die Anschlüsse kontrollieren.
Batterie lässt sich nicht laden Keine Netzspannung vorhanden, Ladegerät nicht eingesteckt.	Sicherstellen, dass das Ladegerät in eine 230 V Netzsteckdose eingesteckt ist. Evtl. auch Batterie defekt
Lange Ladedauer Bei sehr niedrigen Temperaturen (unter 0°C) wird nur mit sehr geringem Ladestrom geladen. Dadurch verlängert sich die Ladedauer. Erwärmt sich die Batterie, wird der Ladestrom entsprechend angepasst.	Batterie unter normalen Bedingungen laden.Explosionsgefahr!Keine gefrorene Batterie laden.
	Zu große Batteriekapazität für das verwendete Ladegerät.	Geeignetes Ladegerät verwenden.
Batteriespannung zu niedrig	Batterie nicht lange genug geladen.	Sicherstellen, dass die Batterie lange genug geladen wurde.

REINIGUNG, PFLEGE UND WARTUNG

Vorsicht!

Stromschlaggefahr. Ziehen Sie vor allen Arbeiten den 230 V Netzstecker (5).

Reinigen Sie die Batterieklemmen jedes Mal nach Beendigung des Ladevorgangs. Wischen Sie, um Korrosion zu vermeiden, jegliche Batterieflüssigkeit ab, die eventuell mit den Batterieklemmen in Kontakt gekommen ist.
Rollen Sie die Kabel ordentlich auf, wenn Sie das Gerät lagern. Das hilft, versehentliche Beschädigungen der Kabel und des Geräts zu vermeiden.
Reinigen Sie das Gerät mit einem weichen Tuch.
Bagern Sie das Gerät an einem sauberen und trockenen Ort.

Vorsicht!

Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer von qualifiziertem Fachpersonal ausführen. Damit wird die Sicherheit des Gerätes sichergestellt und bleibt erhalten. Wenden Sie sich bei Beschädigungen, wegen Reparaturen oder anderen Problemen an dem Produkt an die Verkaufsstelle oder qualifiziertes Fachpersonal.

Service

Sollten Sie trotz Studiums dieser Bedienungsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung.

Abbildungen können geringfügig vom Produkt abweichen. Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Dekoration nicht enthalten.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 30 29 28 27 25 26 24 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 A 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B 60 B

MTS MarkenTechnikService GmbH & Co. KG

Benzstr. 1 • 76185 Karlsruhe - Germany

www.mts-gruppe.com

Intertec Polska Sp. z o.o.

Stara Wies, ul. Grodziska 22 • 05-830 Nadarzyn - Poland

www.intertec-polska.pl

Tegro AG

Ringstr. 3 • 8603 Schwerzenbach - Switzerland

www.tegro.ch

Stand der Informationen: 01/2019

EAN: 4038373055934
