BEDIENUNGSANLEITUNG W75 Mini MC Yealink

Erweiterungss- chrauben

Kurzanleitung Netzteil (optional)

Überblick

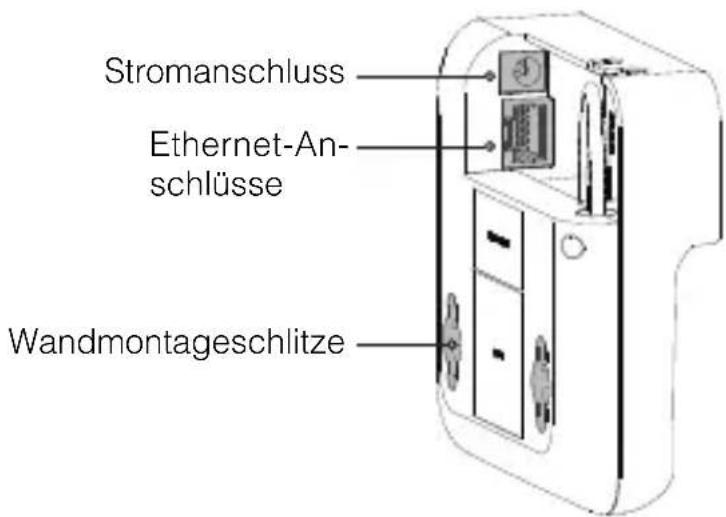

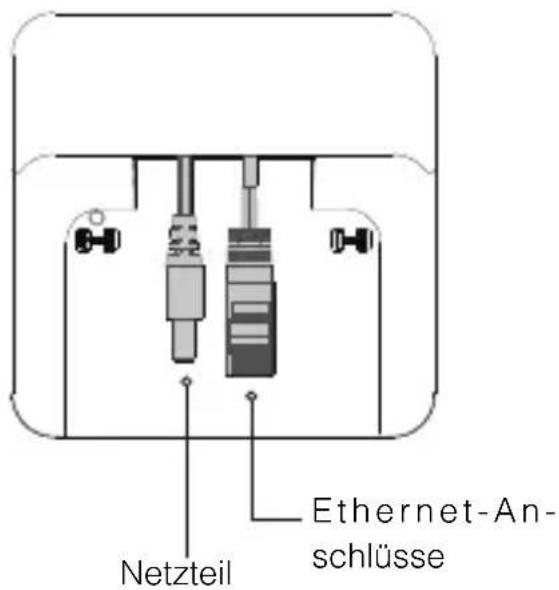

• W75DM Überblick

Netzteil Ethernet-An- schlüsse

Stromanschluss Ethernet-An- schlüsse Wandmontageschlitze

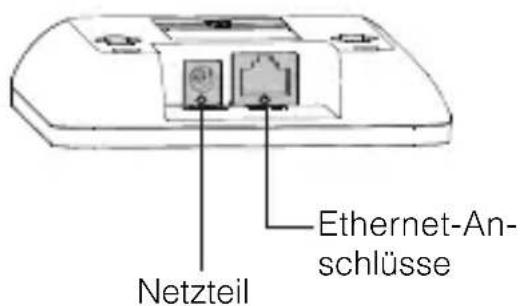

• W75B Überblick

Netzteil Ethernet-An- schlüsse

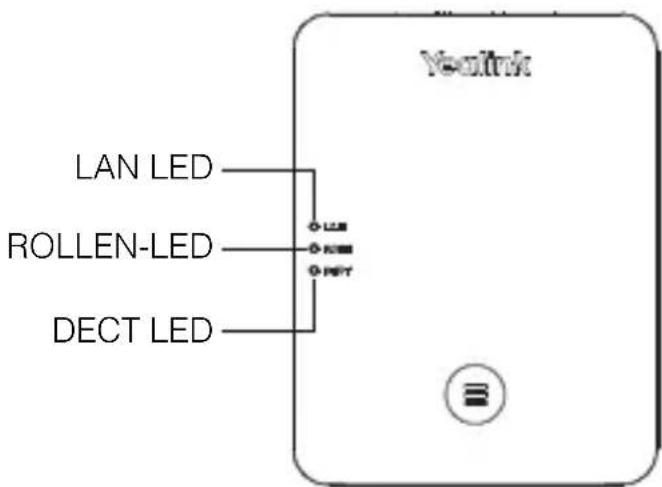

LAN LED ROLLEN-LED DECT LED L2B K8B PRT Youlink

Definition der Gerätefunktion

Nachfolgend finden Sie den LED-Status des W75 Mini MC, nachdem er an die Stromversorgung und das Netzwerk angeschlossen und erfolgreich am Mini MC-System registriert wurde.

Basis-modus	Rollen LAN LED ROLELE LED DECT LED
1 Primäre DM+Base Grün Orange Grün
2 Sekundäre DM+Base Grün Grün Grün
3 Base Grün Off Grün

Anmerkung: Der W75 Mini MC unterstützt nur eine sekundäre DM, und die nachfolgenden werden wir zwei sekundäre DM unterstützen, um das System stabiler zu machen.

Bereitstellen des Geräts

Sie können den W75 Mini MC über einen Router oder PoE-Switch mit Ihrem lokalen Netzwerk verbinden.

• Einsatz eines W75 Mini MC

1. Stecken Sie ein POE- oder Netzwerkkabel + Netzteil, das mit dem W75DM geliefert wird, in den Netzwerk- und Stromanschluss des W75B. Wie in Abbildung 1, 2, 3, 4 dargestellt.

1. Verbinden Sie die Stromversorgung und das Netzwerkkabel mit Methode A oder Methode B.

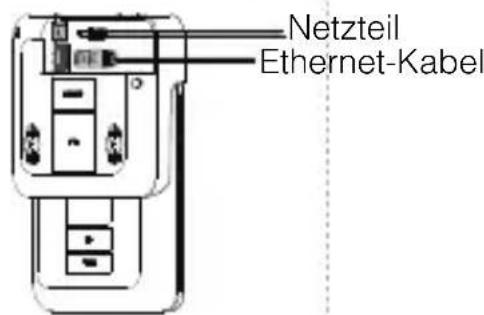

Netzteil Ethernet-Kabel

A. AC Stromversorgung

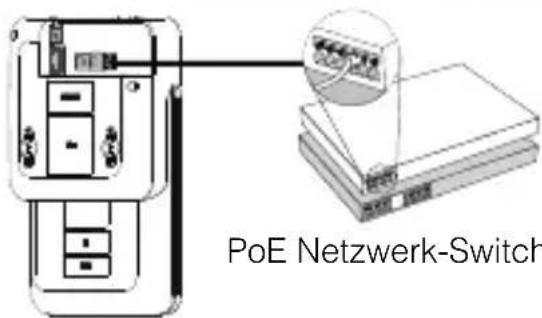

PoE Netzwerk-Switch

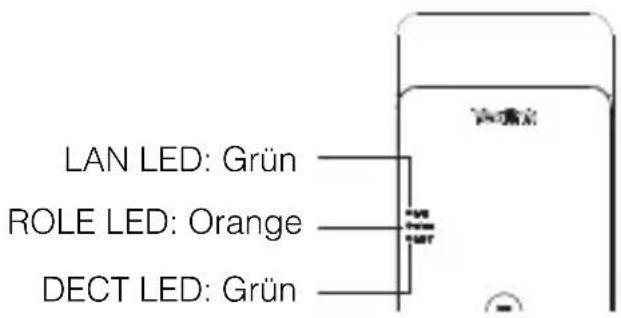

1. Zu diesem Zeitpunkt sind die LED-Anzeige Status wie folgt:

LAN LED: Grün ROLE LED: Orange DECT LED: Grün

Anmerkung:

• Wenn Sie Methode A wählen, verwenden Sie Yealink mitgeliefertes Netzteil (5V/1.2A). Ein Netzteil eines Drittanbieters kann das Gerät beschädigen.
• Wenn Sie Methode B wählen, müssen Sie das Netzteil nicht anschließen. Stellen Sie sicher, dass der Hub/Switch PoE-konform ist.

- Einsatz von zwei oder drei W75 Mini MC

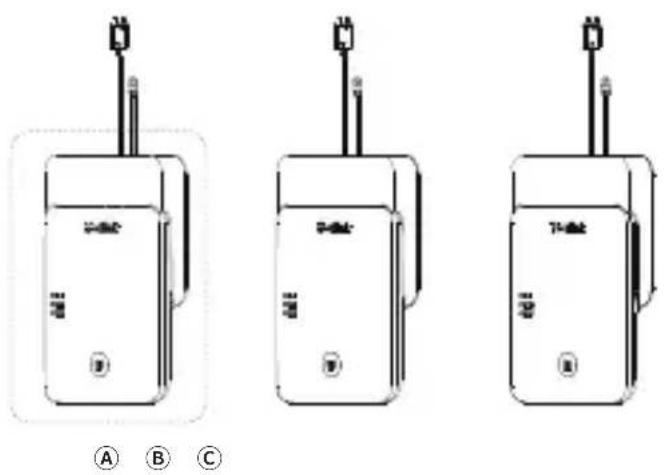

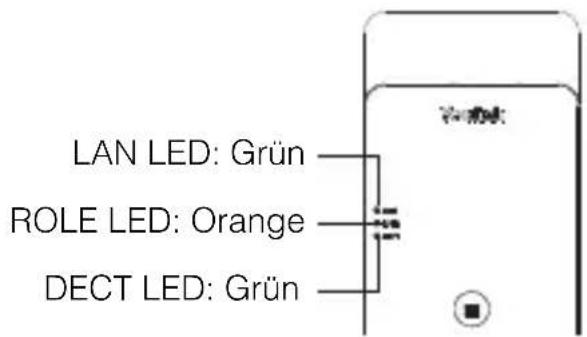

1. Schließen Sie alle W75 Mini MC an ein POE- oder Netzwerkkabel + Netzteil an, damit der W75 Mini MC normal startet. Bitte beachten Sie: Einsatz eines W75 Mini MC. Um den DM mit der Basis zu verbinden. Der LED-Indikatorstatus sind, wie folgt:

LAN LED: Grün ROLE LED: Orange DECT LED: Grün

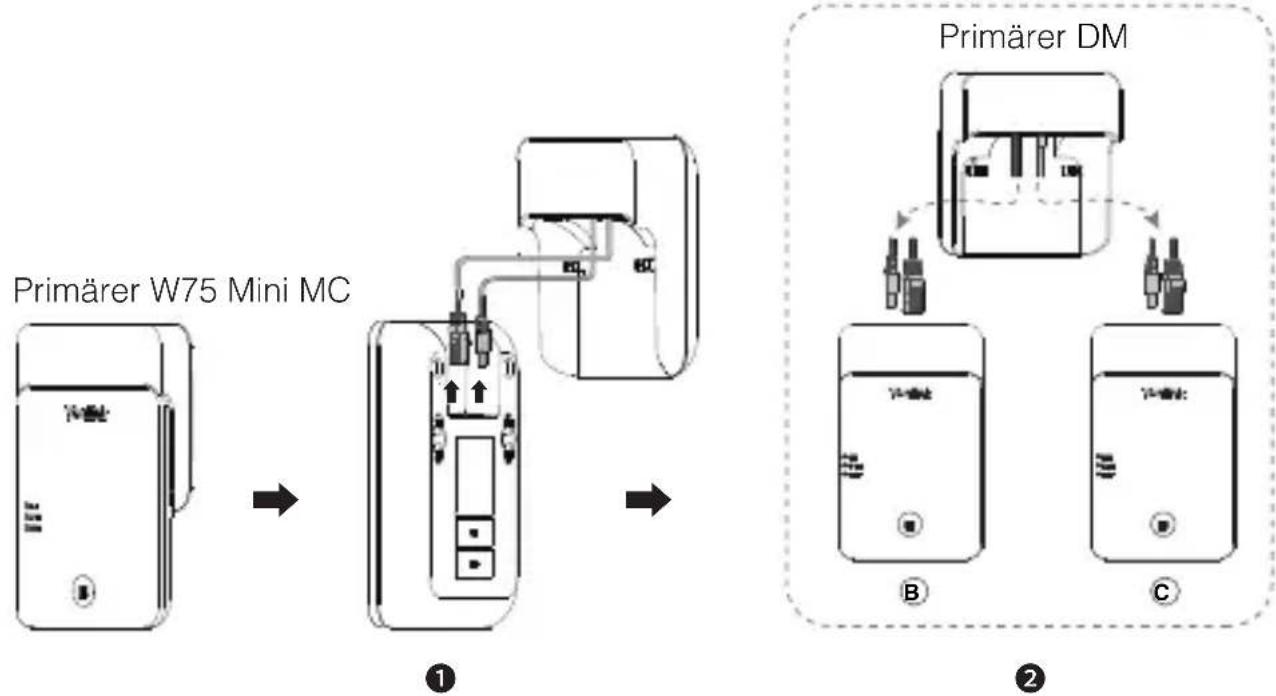

1. Wählen Sie einen W75 Mini MC als primäre DM und die primäre Base (Abbildung "A"). Merken Sie sich die MAC-Adresse der primären Basis, damit Sie die primäre Basis später schnell finden können.

A B C

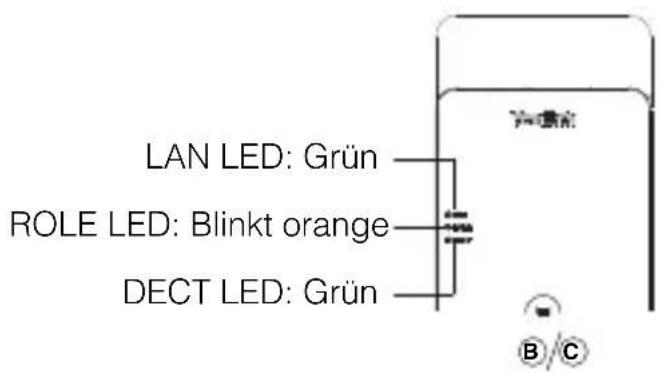

1. Halten Sie die Base-Taste des restlichen W75 Mini MC gedrückt (Abbildung"B/C") für 10s, zum der DM-Rollenumschaltung einzutragen. Der LED-Indikatorstatus sind, wie folgt:

LAN LED: Grün ROLE LED: Blinkt orange DECT LED: Grün

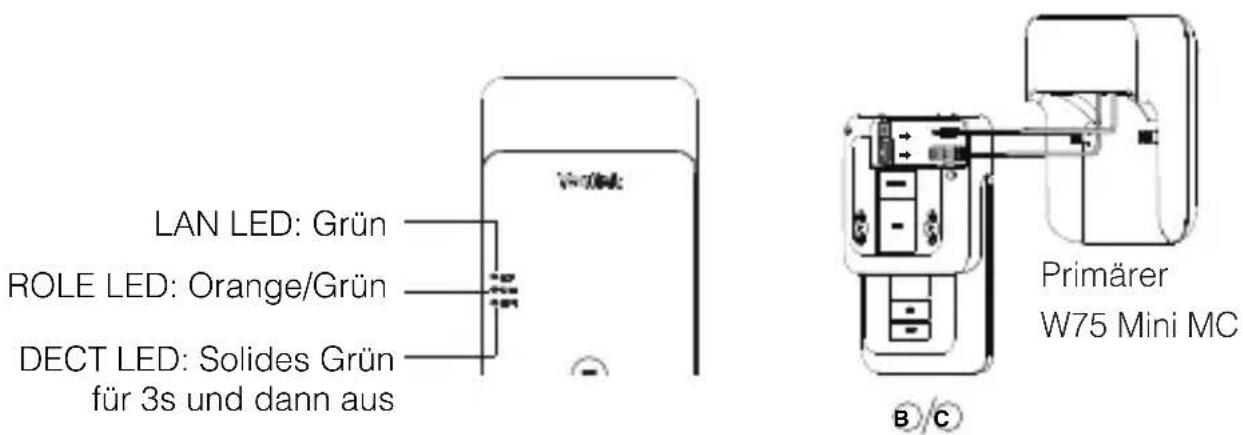

1. Drücken Sie die Base-Taste (Abbildung"B/C"). Zu diesem Zeitpunkt sind die LED-Anzeige Status wie in Abbildung gezeigt"B/C-1".

Nach 3s startet der DM neu und schaltet auf den sekundären DM und den LED-Indikatorstatus sind wie in Abbildung gezeigt"B/C-2".

Trennen Sie dann den W75 Mini MC (Abbildung"B/C") von einem POE- oder Netzwerkkabel + Netzteil.

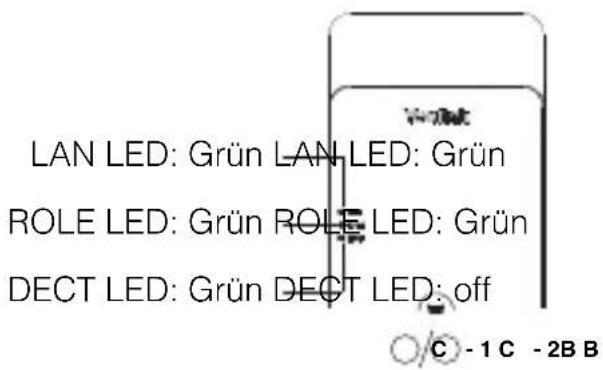

LAN LED: Grün LAN LED: Grün ROLE LED: Grün ROLE LED: Grün DECT LED: Grün DECT LED: off C - 1 C - 2 B B

Yes No O/O

1. Entfernen Sie das Primär-DM und die Basis und fügen Sie dann das Netzwerkkabel und das Stromkabel des DM in die Anschlüsse des W75 Mini MC ein (Abbildung"B/C").

1. Wenn sich der Indikator wie folgt ändert, wird der Sekundär W75 Mini MC wurden erfolgreich mit dem Hauptsystem DM registriert. Trennen Sie dann den W75 Mini MC (Abbildung "B/C") aus dem pRiemen W25 DM.

Anmerkung: Wenn es nach 3s abschaltet, bedeutet dies, dass die sekundäre DM und Basis registriert werden. Und die Basis kann nach der LED-Anzeige ausgeschaltet werden.

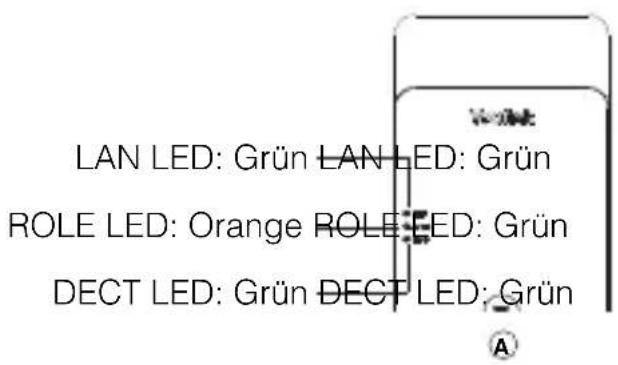

1. Nachdem die drei W75 Mini MC an das Netzwerk angeschlossen und eingeschaltet sind, sind die LED-Anzeige Status wie im Folgenden gezeigt.

LAN LED: Grün LAN LED: Grün ROLE LED: Orange ROLE LED: Grün DECT LED: Grün DECT LED: Grün A

Vessel: B/C

Anmerkung: Während des Bereitstellungsprozesses muss der primäre DM das POE- oder Netzwerkkabel + Netzteil angeschlossen halten.

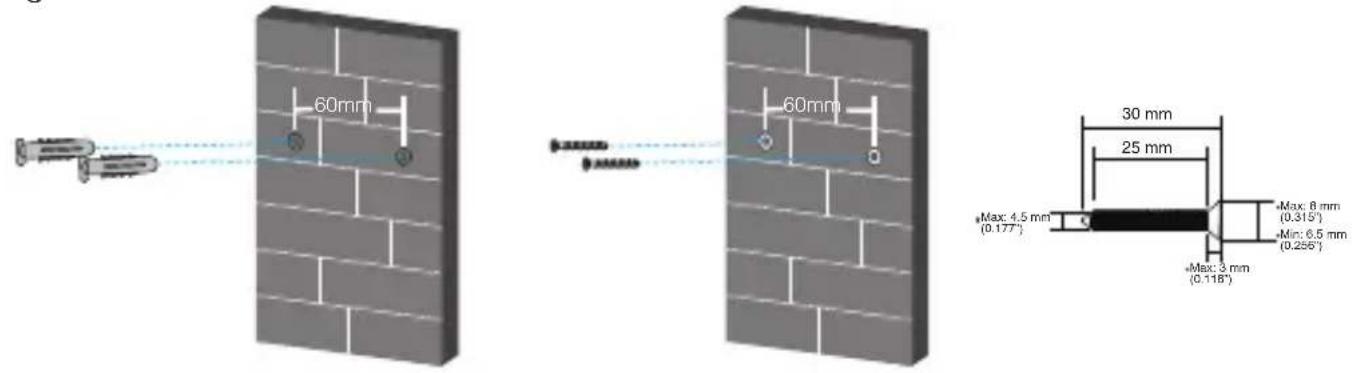

Montage des Gerätes

Nachdem Sie das Kabel angeschlossen haben, können Sie es an den vorgesehenen Ort legen.

60mm 60mm 30 mm 25 mm Max: 4.5 mm (0.177°) Max: 8 mm (0.315°) Min: 6.5 mm (0.256°) Max: 3 mm (0.118°)

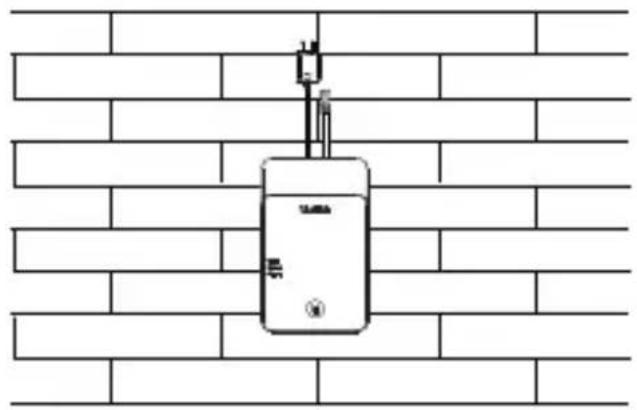

• Montieren Sie ein W75 Mini MC

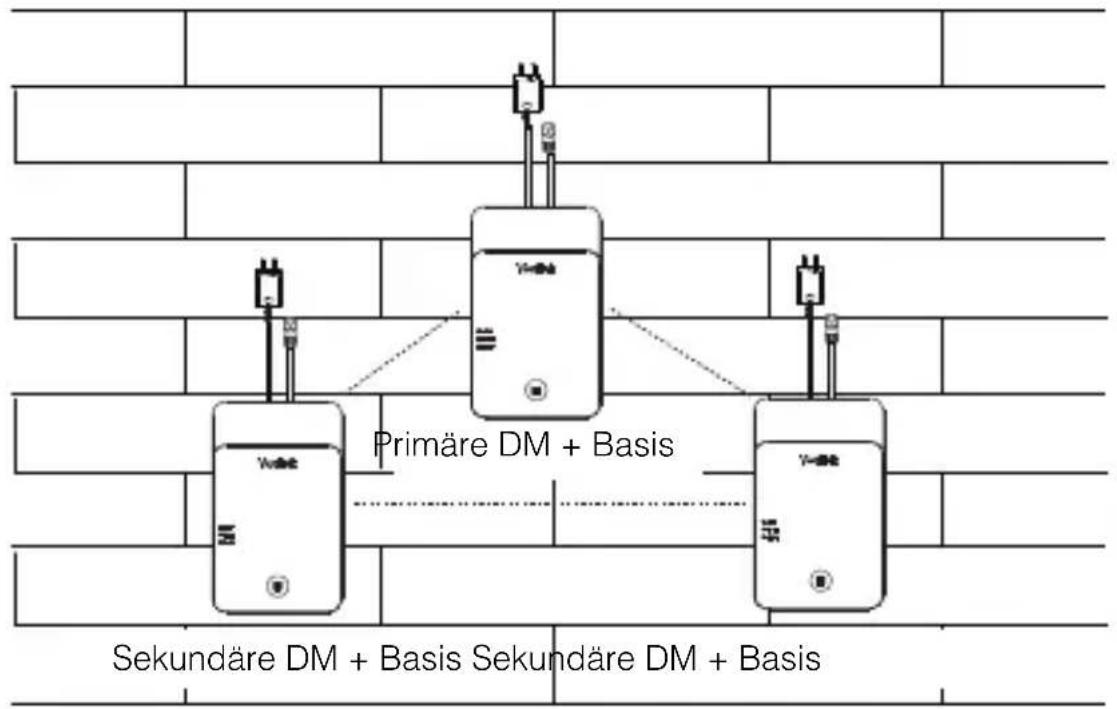

• Montieren Sie zwei oder drei W75 Mini MC

Anmerkung: Im Falle einer Wandmontage muss der Haupt-W75 Mini MC (A) in der Mitte und der sekundäre W75 Mini MC (B/C) in der Umgebung eingesetzt werden.

Zugriff auf die Web-Benutzeroberfläche

1. Befolgen Sie eine der folgenden Anweisungen:

• Die aktuelle IP-Adresse des Gerätes finden Sie im DHCP-Server in der Liste der registrierten DHCP-Clients.
- Finden Sie die aktuelle IP-Adresse des Geräts mithilfe eines PC-Scan-Werkzeuges - dem Yealink Discovery Tool.

1. Öffnen Sie einen Webbrowser auf Ihrem Computer, geben Sie die IP-Adresse in die Adressleiste ein (z.B. "https://192.168.0.10" oder "192.168.0.10"), und drücken Sie dann die Eintreten.

2. Geben Sie den Benutzernamen (Standard: admin) und das Passwort (Standard: admin) auf der Anmeldeseite ein und klicken Sie auf Anmeldung.

Sicherheitshinweise

Betriebsumgebungstemperaturen

• Betriebstemperatur: 0 bis 45 °C

- Relative Luftfeuchtigkeit: 5 % bis 90 %, nicht kondensierend

• Lagertemperatur: -30 bis + 70 °C

Garantie

Unsere Produktgarantie ist auf das Gerät selbst beschränkt, wenn es normal und gemäß den Betriebsanweisungen und der Systemumgebung verwendet wird. Wir sind weder für Schäden oder Verluste haftbar, die aus der Verwendung dieses Produkts entstehen, noch für Ansprüche eines Dritten. Wir sind nicht haftbar für Probleme mit dem Yealink Gerät, die aus der Verwendung dieses Produkts entstehen. Wir sind nicht haftbar für finanzielle Schäden, Gewinnverluste, Ansprüche Dritter etc., die aufgrund der Verwendung dieses Produkts entstehen.

Symbol DC

— — — — ist das Symbol für DC-Spannung.Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)

Das Gerät erfüllt die Anforderungen der RoHS-Richtlinie der EU. Für Bestätigungen der Einhaltung können Sie sich an [e-mail] wenden.

Sicherheitshinweise

Bewahren Sie diese Anweisungen auf. Lesen Sie diese Sicherheitshinweise vor der Verwendung des Gerätes!

Lesen Sie die folgenden Sicherheitsinformationen aufmerksam durch, bevor Sie Ihr

Produkt verwenden, um die Brandgefahr, die Gefahr einer schweren Verletzung oder die

Gefahr eines Sachschadens zu mindern.

Umgebungsanforderungen

• Stellen Sie das Produkt auf einer stabilen, ebenen und rutschsicheren Oberfläche auf.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen, in direktem Sonnenlicht oder in der
• Nähe von Haushaltsgeräten mit einem starken magnetischen oder elektro magnetischen Feld wie zum Beispiel ein Mikrowellenherd oder ein Kühlschrank auf.
• Achten Sie darauf, dass das Produkt nicht in Kontakt mit Wasser, Staub oder Chemikalien gerät.
• Schützen Sie das Produkt vor aggressiven Flüssigkeiten und Dämpfen.
• Stellen Sie das Gerät nicht in der Nähe von entflammbaren oder brandgefährdeten Objekten wie Gummimaterialien auf.
• Stellen Sie das Gerät nicht in Räumen mit hoher Luftfeuchtigkeit wie zum Beispiel Badezimmern, Waschküchen und feuchten Kellern auf.

Umweltvorschriften

• Stellen Sie das Gerät an einem gut belüfteten Ort auf. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.
• Halten Sie das Gerät trocken und frei von Staub.
• Stellen Sie das Gerät auf einen stabilen, ebenen Untergrund.
• Bitte legen Sie keine schweren Gegenstände auf das Gerät, da Beschädigung und Verformungen durch zu hohe Last möglich sind.
• Halten Sie mindestens 10 cm Abstand zwischen dem Gerät und dem nächsten Objekt ein, um die Wärmeabfuhr zu gewährleisten.
• Stellen Sie das Gerät nicht auf oder in der Nähe von entflammbaren oder brandgefährdeten Objekt wie Gummimaterialien auf.
• Halten Sie das Gerät fern von Hitzequellen und offenem Feuer, wie Kerzen oder einer elektrischen Heizung.
• Halten Sie das Gerät fern von jedem Haushaltsgerät mit starkem Magnetfeld oder Elektromagnetfeld, z.B. einem Mikrowellenherd oder einem Kühlschrank.

Sicherheitshinweise für den Betrieb

• Verwenden Sie nur von Yealink gelieferte oder zugelassene Ersatz- oder Zubehörteile. Die ordnungsgemäße Funktion von nicht zugelassenen Teilen kann nicht garantiert werden.
• Legen Sie keine schweren Objekte auf das Mobilteil oder die Basisstation, da die Geräte hierdurch beschädigt werden können.
• Öffnen Sie nicht selbst das Mobilteil oder die Basisstation, um sie zu reparieren, da Sie sich hierbei hohen Spannungen aussetzen können. Lassen Sie alle Reparaturen von autorisiertem Wartungspersonal durchführen.
• Lassen Sie Kinder das Produkt nicht ohne Anleitung bedienen.
• Achten Sie darauf, dass sich kleine Zubehörteile Ihres Produkts nicht in Reichweite kleiner Kinder befinden, da diese sie versehentlich verschlucken können.
• Achten Sie vor dem Anschließen oder Abziehen des Kabels darauf, dass Ihre Hände vollständig trocken sind.
• Halten Sie das Mobilteil nicht an Ihr Ohr, wenn die Freisprechfunktion aktiv ist oder das Telefon klingelt, da die Lautstärke sehr hoch sein und Ihr Gehör schädigen kann. Stellen Sie bei einem Gewitter die Nutzung des Produkts ein und trennen Sie es vom Stromnetz, um die Gefahr eines Blitzschlags zu verhüten.

• Wenn sie das Produkt längere Zeit nicht verwenden, trennen Sie die Basisstation von der Stromversorgung und trennen Sie das Netzteil vom Stromnetz.

• Wenn Rauch vom Gerät ausgeht oder es unnormale Geräusche abgibt oder auffällig riecht, trennen Sie das Gerät unverzüglich von der Stromversorgung und trennen Sie das Netzteil vom Stromnetz.

• Ziehen Sie das Netzkabel aus der Steckdose, indem Sie vorsichtig am Netzteil, nicht am Kabel ziehen.

Sicherheitshinweise zum Akku

• Tauchen Sie den Akku nicht in Wasser, da er hierdurch kurzgeschlossen und bes chädigt wird.
• Werfen Sie den Akku nicht ins Feuer und setzen Sie ihn nicht extrem hohen Temperaturen aus, da er hierdurch explodieren könnte.
• Schalten Sie das Mobilteil aus, bevor Sie den Akku herausnehmen.
• Verwenden Sie den Akku nicht, um ein anderes Gerät als dieses Mobilteil mit Strom zu versorgen.
• Öffnen oder beschädigen Sie den Akku nicht, da austretendes Elektrolyt ätzend wirkt und Ihre Augen oder Ihre Haut schädigen kann.
• Verwenden Sie nur mit dem Mobilteil ausgelieferte oder ausdrücklich von Yealink empfohlene Akkus.
• Defekte oder leere Akkus und Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Geben Sie alte Batterien an den Fachhändler, einen lizenzierten Batteriehändler oder an eine ausgewiesene Sammelstelle zurück.

Reinigungshinweise

• Vor dem Reinigen der Basisstation stellen Sie deren Verwendung ein und trennen Sie sie von der Stromversorgung.
• Nehmen Sie vor dem Reinigen des Mobilteils den Akku heraus, um die Gefahr eines Stromschlags zu mindern.
• Reinigen Sie Ihr Produkt lediglich mit einem leicht angefeuchteten antistatischen Tuch.
• Halten Sie das Netzkabel sauber und trocken. Über einen schmutzigen oder nassen Netzstecker kann es zu einem elektrischen Schlag oder anderen Gefahren kommen.

UMWELTFREUNDLICHE VERWERTUNG

Entsorgen Sie das Gerät nicht mit

dem Hausmüll.

Erkundigen Sie sich bei Ihrer Stadtverwaltung, wie Sie das Gerät umweltfreundlich entsorgen können Pappkarton, Kunststoffverpackung und Bauteile des Gerätes können im Einklang mit den geltenden Vorschriften in Ihrem Land verwertet werden.

Halten Sie stets die geltenden Vorschriften ein.

Deren Nichtbeachtung kann eine Buße oder Verfolgung gemäß dem geltenden Recht nach sich ziehen Die durchgestrichene Mülltonne auf dem Gerät bedeutet, dass das Gerät am Ende seiner Nutzungsdauer zu einer speziellen Elektroschrottsammelstelle gebracht und vom Hausmüll gesondert verarbeitet werden muss.

Akkus: Vergewissern Sie sich, dass die Akkus korrekt eingesetzt wurden. Dieses Telefon wird nur mit wiederaufladbaren Batterien betrieben.

Gesetzlich vorgeschriebene Informationen gemäß den Vorschriften für batteriebetriebene Geräte. Achtung: Es besteht Explosionsgefahr, wenn der Akku gegen einen falschen Akku ausgetauscht wird.

Entsorgen Sie Batterien gemäß der Anleitung. Fehlerbehebung

Die Einheit kann das Yealink Gerät nicht mit Strom versorgen. Es gibt Probleme mit dem Steckeranschluss.

1. Reinigen Sie den Stecker mit einem trockenen Tuch.
2. Schließen Sie ihn an einer anderen Steckdose an.
   Die Umgebungstemperatur liegt oberhalb des Betriebstemperaturbereichs.

3. Verwenden Sie die Einheit innerhalb des Betriebstemperaturbereichs.
   Das Kabel zwischen der Einheit und dem Yealink Gerät ist nicht richtig angeschlossen.

4. Schließen Sie das Kabel richtig an.

Das Kabel lässt sich nicht richtig anschließen.

1. Sie haben möglicherweise ein falsches Yealink Gerät angeschlossen.

2. Verwenden Sie die richtige Stromversorgung

Es befindet sich möglicherweise Staub etc. im Port.

1. Reinigen Sie den Port.

Setzen Sie sich bei weiteren Fragen mit Ihrem Händler oder Ihrer anerkannten Servicestelle in Verbindung.

Kontaktdaten des Ansprechpartners

YEALINK NETWORK TECHNOLOGY CO., LTD.

Hergestellt in China
