MANUAL DE USUARIO W75 Mini MC Yealink

Definir el Role del equipo

Instrucciones de seguridad

Temperatura ambiente de funcionamiento

- Temperatura de funcionamiento: +32 to 113°F (0 to 45°C)

- Humedad relativa: 5% to 90%.sin condensación

• Temperatura de almacenaje: -22 to +158°F (-30 to +70°C)

Garantía

La garantía del producto está limitada solo a la unidad, cuando se usa normalmente de acuerdo con las instrucciones de operación y el entorno del sistema. No somos responsables por daños o pérdidas resultantes del uso de este producto, o por cualquier reclamo de un tercero. No nos hacemos responsables de los problemas con el dispositivo Yealink que surjan del uso de este producto; No nos hacemos responsables de los daños financieros, pérdidas de beneficios, reclamaciones de terceros, etc., que surjan del uso de este producto.

Simbolo CC

Es el símbolo de voltaje de CC.

Directiva de Restricción de Sustancias Peligrosas (RoHS)

Este dispositivo cumple con los requisitos de la directiva RoHS de la UE. Las declaraciones de cumplimiento se pueden obtener contactando a [e-mail].

Instrucciones de seguridad

Conserve estas instrucciones. ¡Lea estas instrucciones de seguridad antes de usar el dispositivo!

Lea detenidamente las siguientes instrucciones de seguridad antes de usar el producto

para reducir el riesgo de incendio, lesiones personales y daños materiales.

Requisitos ambientales

- Coloque el producto sobre una superficie estable, nivelada y antideslizante.

- No coloque el producto cerca de fuentes de calor, bajo la luz del sol directa ni cerca de aparatos domésticos con campos magnéticos o electromagnéticos intensos, como homos microondas o neveras.

- No permita que el producto entre en contacto con agua, polvo ni agentes químicos.

- Proteja el producto de líquidos o vapores agresivos.

- No coloque el dispositivo encima o cerca de objetos inflamables o vulnerables al fuego, como materiales hechos de goma.

- No instale el producto en habitaciones con humedad elevada, como cuartos de baño, salas de lavandería o sótanos húmedos.

Requisitos ambientales

- Coloque el dispositivo en un lugar bien ventilado. No exponga el dispositivo a la luz del sol directa.

- Mantenga el dispositivo seco y libre de polvo.

- Coloque el dispositivo sobre una plataforma estable y nivelada.

- No coloque objetos pesados sobre el dispositivo para evitar daños o deformaciones causadas por el peso.

- Deje al menos 10 cm de distancia entre el dispositivo y los objetos más cercanos para facilitar la disipación del calor.

- No coloque el dispositivo encima o cerca de objetos inflamables o vulnerables al fuego, como materiales hechos de goma.

- Mantenga el dispositivo alejado de fuentes de calor o fuego vivo, como velas o radiadores eléctricos.

- Mantenga el dispositivo alejado de aparatos domésticos con campos magnéticos o electromagnéticos intensos, como hornos microondas o neveras.

Notas de seguridad durante el funcionamiento

- Utilice solo piezas de respuesta y accesorios suministrados o autorizados por Yealink.

- No se puede garantizar el funcionamiento de piezas no autorizadas.

- No coloque objetos pesados sobre el teléfono ni la estación base para evitar daños o deformaciones causados por el peso.

- No abra usted mismo el teléfono ni la estación base para repararlos, ya que podría verse expuesto a tensiones elevadas. Solicite que todas las reparaciones las realice personal de mantenimiento autorizado.

- No permita que los niños utilicen el dispositivo sin supervisión.

- Mantenga todos los accesorios pequeños contenidos en el producto fuera del alcance de los niños pequeños para evitar asfixia accidental.

- Asegúrese de tener las manos completamente secas antes de enchufar o desenchufar los cables.

- No se acerque el teléfono a la oreja cuando el altavoz esté activado o cuando suene el timbre ya que el volumen puede estar muy alto, lo que podría resultar perjudicial para el oído.

- Durante las tormentas, deje de utilizar el producto y desconéctelo de la alimentación eléctrica para evitar el impacto de rayos.

- Si deja el dispositivo sin usar durante mucho tiempo, desconecte la estación base de la alimentación eléctrica y desenchufe la clavija eléctrica.

- Si sale humo del dispositivo o ruidos u olores anormales, desconecte el dispositivo de la alimentación eléctrica y desenchufe la clavija eléctrica inmediatamente.

- Retire el cable eléctrico de la toma estirando suavemente del alimentador, no del cable.

Información relativa a la batería: Precauciones la batería

- No sumerja la batería en agua, ya que podría cortocircuitar y dañar la batería.

- No exponga la batería a llamas ni deje la batería donde pueda estar sometida a temperaturas muy elevadas, ya que podría provocar que la batería explotara.

- Apague el teléfono antes de retirar la batería.

- No intente usar la batería de alimentación de otros dispositivos con este teléfono.

- No abra ni corte la batería ya que los electrolitos liberados son corrosivos y podrían causarle daños en los oios o en la piel.

- Utilice únicamente el paquete de baterías recargables suministrado con el teléfono o los paquetes de baterías recargables recomendados explícitamente por Yealink.

- Nunca elimine las baterías defectuosas o agotadas con los residuos urbanos. Devuelva las baterías viejas al proveedor de las baterías, a un distribuidor de baterías autorizado o una instalación de recogida designada.

Consejos de limpieza

- Antes de limpiar la estación base, deje de usarla y desconéctela de la alimentación eléctrica.

- Retire la batería antes de limpiar el teléfono para reducir el riesgo de descargas eléctricas.

- Limpie el producto únicamente con un trapo ligeramente húmedo y antiestático.

- Mantenga el enchufe eléctrico limpio y seco. Si usa un enchufe eléctrico sucio o húmedo podría provocar una descarga eléctrica y otros peligros.

RECICLAJE AMBIENTAL

Nunca deseche el equipo con los

residuos domésticos

Pregunte en su ayuntamiento cómo desecharlo de forma respetuosa con el medio ambiente. Se debe reciclar la caja de cartón, el embalaje de plástico y los componentes en conformidad con la normativa de reciclaje vigente en su país.

Respete siempre la normativa vigente

En caso de incumplirla, podría ser multado o procesado en cumplimiento de la ley. El cubo de basura tachado que aparece en el producto indica que debe llevarse a un centro de eliminación de residuos especiales y debe tratarse por separado de los residuos urbanos al final de su vida útil.

Baterivas: Asegúrese de que las

baterías estén colocadas en la posición correcta. Este teléfono utiliza únicamente baterías recargables.

Información obligatoria según la normativa sobre dispositivos con baterías. Precaución: Riesgo de explosión en caso de sustitución de la batería por una de tipo incorrecto. Elimine las baterías de acuerdo con las instrucciones.

Problemas y soluciones

La fuente de alimentación no alimentar al dispositivo de Yealink. Hay una mala conexión con el enchufe.

1. Limpie el enchufe con un trapo seco.

2. Conecte a una toma de pared diferente.

La temperatura del entorno está fuera del rango de temperatura de funcionamiento.

1. Asegúrese de que la temperatura del entorno está dentro de los límites permitidos.

El cable entre la unidad y el dispositivo de Yealink no está conectado correctamente.

1. Conecte el cable correctamente.

El cable no se puede conectar correctamente.

1. Es posible que haya conectado un dispositivo incorrecto.

2. Utilice la fuente de alimentación correcta.

El puerto está sucio.

1. Limpie el puerto

Póngase en contacto con su distribuidor o centro de atención autorizado para cualquier consulta.

Información de Contacto

YEALINK NETWORK TECHNOLOGY CO.,LTD.

Contenido de la caja

W75 Mini MC

Tornillos y tacos Guía de inicio rápido

Adaptador de corriente (Opcional)

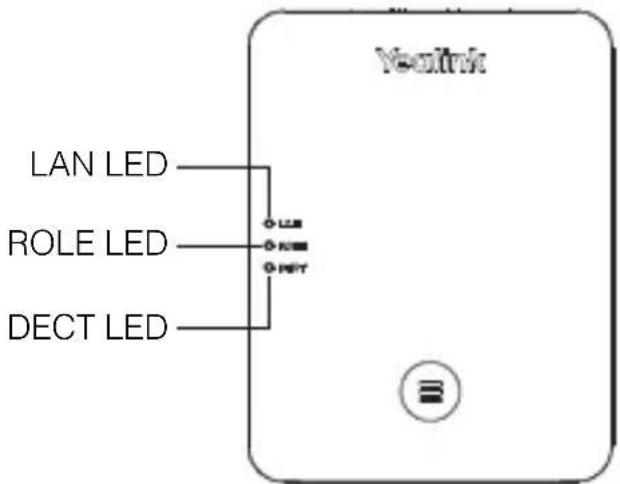

Descripción General

• W75DM Descripción general

Cable Ethernet Adaptador de corriente

Conector de alimentación

Cable Ethernet

Ranuras de montaje en la pared

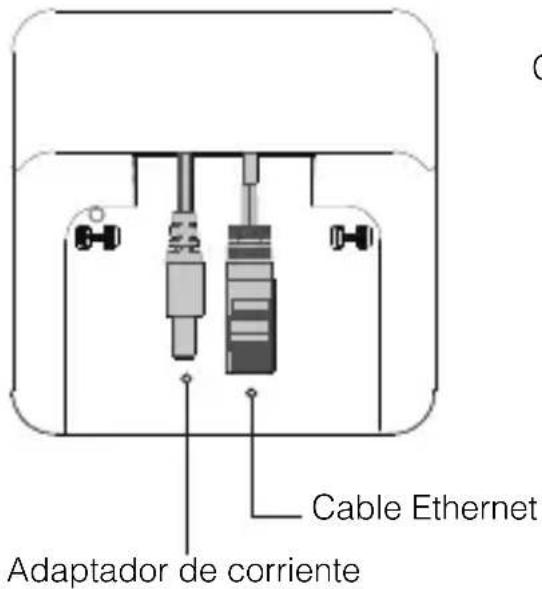

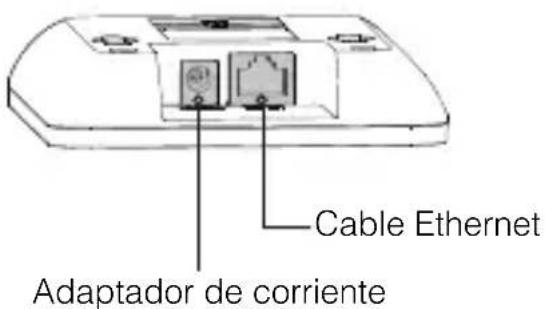

• W75B Descripción general

Cable Ethernet Adaptador de corriente

Definir el Role del equipo

Nota: El W75 Mini MC solo admite un DM secundario, y el posterior admitiremos dos DM secundarios para hacer que el sistema sea más estable.

Desplegando el dispositivo

Puede conectar el W75 Mini MC a su red local a través de un router o conmutador PoE.

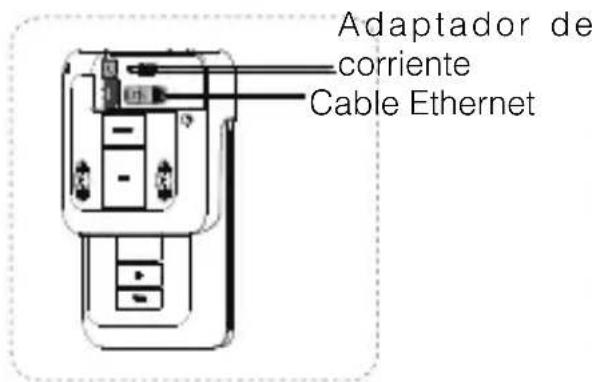

• Despliegue un W75 Mini MC

1. Conecte un POE o cable de red + fuente de alimentación que viene con el W75DM en el puerto de red y alimentación del W75B. Como se muestra en la Figura 1, 2, 3, 4.

1. Conecte la alimentación y el cable de red utilizando el método A o el método B.

Adaptador de corriente Cable Ethernet

A. Opción B de alimentación de

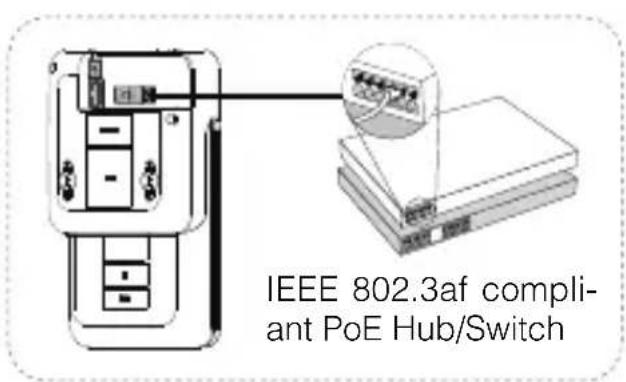

IEEE 802.3af compli- ant PoE Hub/Switch

B. Opción PoE (alimentación a través de Ethernet)

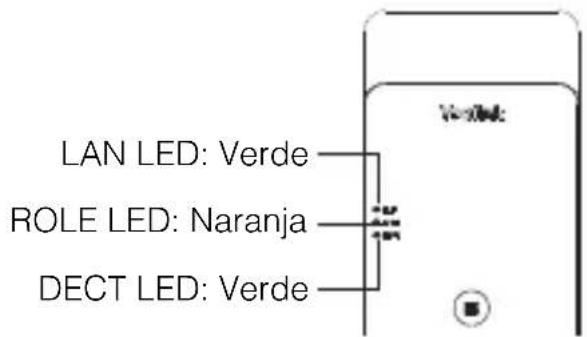

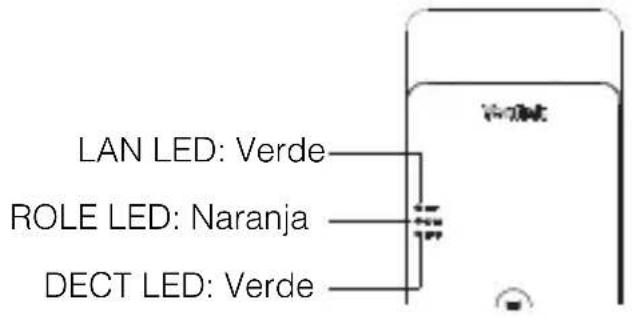

1. En este momento, el estado del indicador LED es el siguiente:

LAN LED: Verde ROLE LED: Naranja DECT LED: Verde

Note:

• Si elige el método A, use el adaptador de corriente suministrado por Yealink (5V/1.2A). Un adaptador de corriente de terceros puede dañar el dispositivo.
• Si elige el método B, no necesita conectar el adaptador de corriente. Asegúrese de que el hub/switch es compatible con PoE.

• Despliegue dos o tres W75 Mini MC

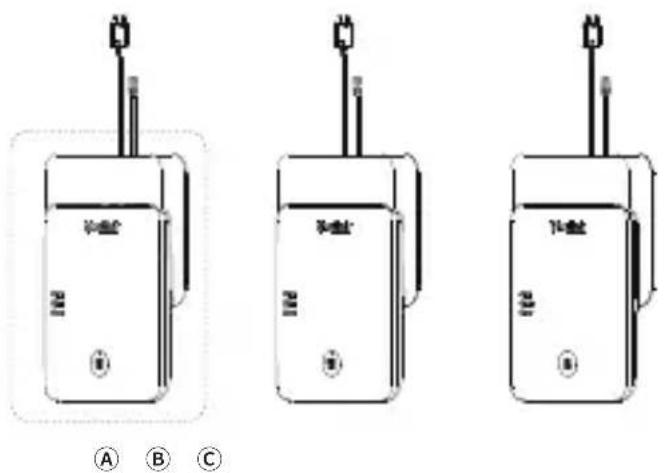

1. Conecte todos los W75 Mini MC a un POE o cable de red + fuente de alimentación para que el W75 Mini MC arranque normalmente. Por favor, despliega un W75 Mini MC para conectar el DM a la Base. El estado del indicador LED es el siguiente:

LAN LED: Verde ROLE LED: Naranja DECT LED: Verde

1. Seleccione un W75 Mini MC como DM primaria y la Base primaria (Figura «A»). Recuerde la dirección MAC de la base primaria, para que pueda encontrar rápidamente la base primaria más tarde.

A B C

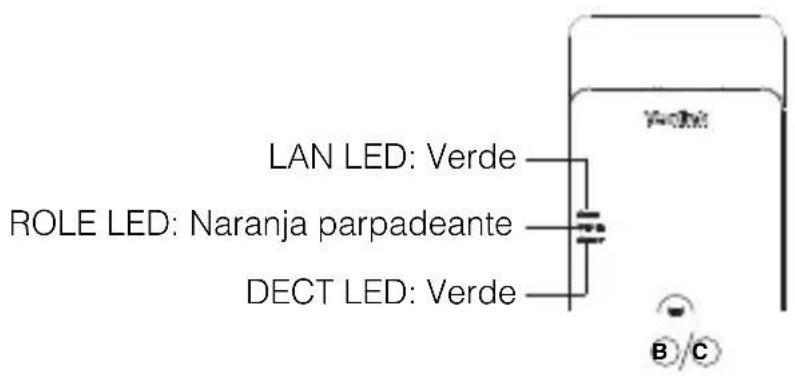

1. Mantenga presionado el botón Base del resto del W75 Mini MC (Figura «B/C») durante 10s para ingresar al cambio de rol DM. El estado del indicador LED es el siguiente:

LAN LED: Verde ROLE LED: Naranja parpadeante DECT LED: Verde

1. Pulse el botón Base (Figura «B/C»). En este momento, el estado del indicador LED son como se muestra en la Figura «B/C-1«.

Después de 3s, el DM se reinicia y cambia a DM secundario y el estado del indicador LED son como se muestra en la Figura «B/C-2».

Luego desconecte el W75 Mini MC (Figura «B/C») de un POE o cable de red + fuente de alimentación.

LAN LED: Verde LAN LED: Verde ROLE LED: Verde ROLE LED: Verde DECT LED: Verde DECT LED: off C -1 C -2 B B

Vessel -0.00 -0.01 -0.02 -0.03 -0.04 -0.05 -0.06 -0.07 -0.08 -0.09 -0.10 -0.11 -0.12 -0.13 -0.14 -0.15 -0.16 -0.17 -0.18 -0.19 -0.20 -0.21 -0.22 -0.23 -0.24 -0.25 -0.26 -0.27 -0.28 -0.29 -0.30 -0.31 -0.32 -0.33 -0.34 -0.35 -0.36 -0.37 -0.38 -0.39 -0.40 -0.41 -0.42 -0.43 -0.44 -0.45 -0.46 -0.47 -0.48 -0.49 -0.50 -0.51 -0.52 -0.53 -0.54 -0.55 -0.56 -0.57 -0.58 -0.59 -0.60 -0.61 -0.62 -0.63 -0.64 -0.65 -0.66 -0.67 -0.68 -0.69 -0.70 -0.71 -0.72 -0.73 -0.74 -0.75 -0.76 -0.77 -0.78 -0.79 -0.80 -0.81 -0.82 -0.83 -0.84 -0.85 -0.86 -0.87 -0.88 -0.89 -0.90 -0.91 -0.92 -0.93 -0.94 -0.95 -0.96 -0.97 -0.98 -0.99 -1.00

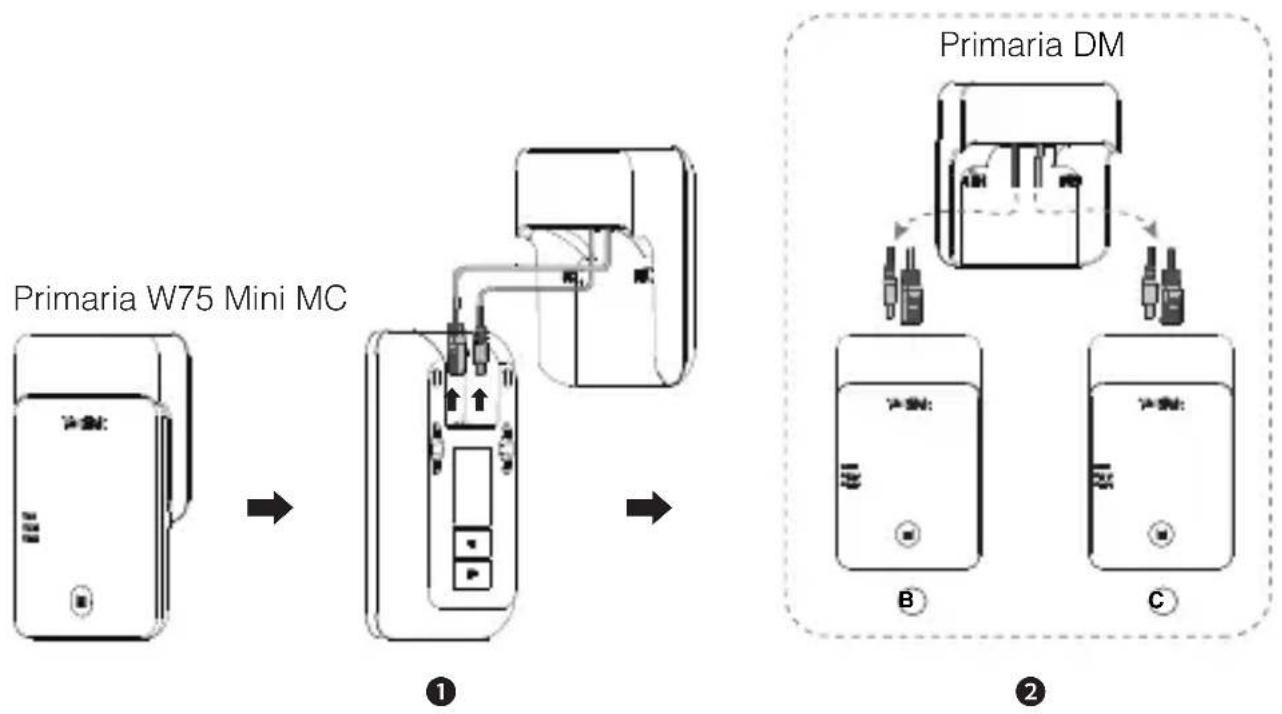

1. Retire el DM primario y Base, y luego inserte el cable de red y el cable de alimentación del DM en los puertos del W75 Mini MC (Figura «B/C»).

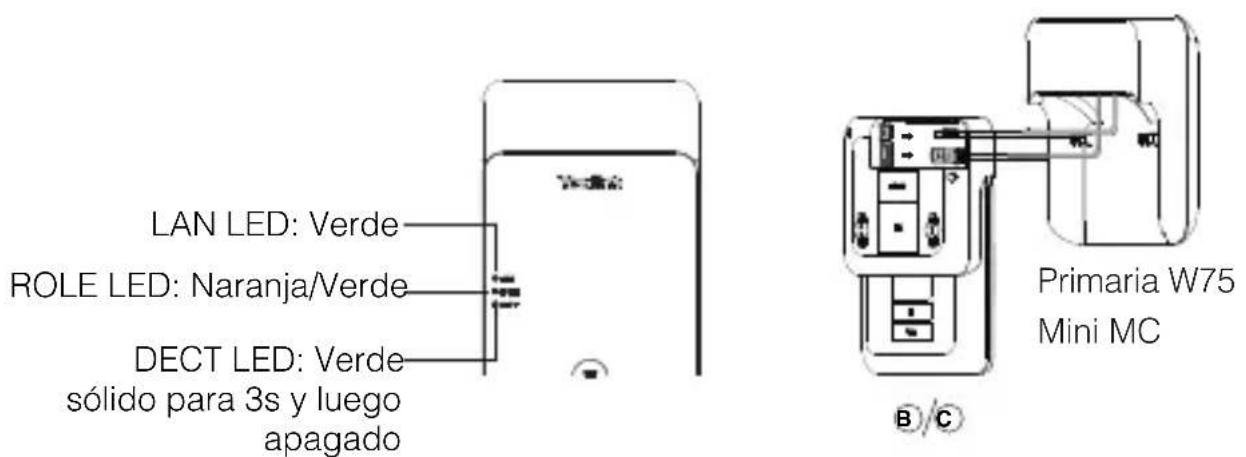

1. Cuando el indicador cambia a lo siguiente, el secundario W75 Mini MC se han registrado con éxito con el sistema DM principal. Luego desconecte el W75 Mini MC (Figura «B/C») del W75 DM primario.

LAN LED: Verde ROLE LED: Naranja/Verde DECT LED: Verde sólido para 3s y luego apagado Primaria W75 Mini MC B/C

Nota: Si se apaga después de 3s, significa que el DM secundario y la base están registrados. Y la base se puede desenchufar después de que el indicador LED esté apagado.

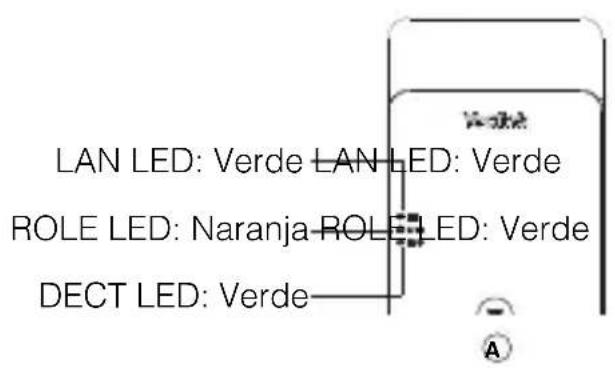

1. Después de que los tres W75 Mini MC se conectan a la red y se encienden, el estado del indicador LED es el que se muestra a continuación.

LAN LED: Verde LAN LED: Verde ROLE LED: Naranja-ROLE LED: Verde DECT LED: Verde

DECT LED: Verde B/C

Nota: Durante el proceso de implementación, el DM primario debe mantener conectado el POE o el cable de red + la fuente de alimentación

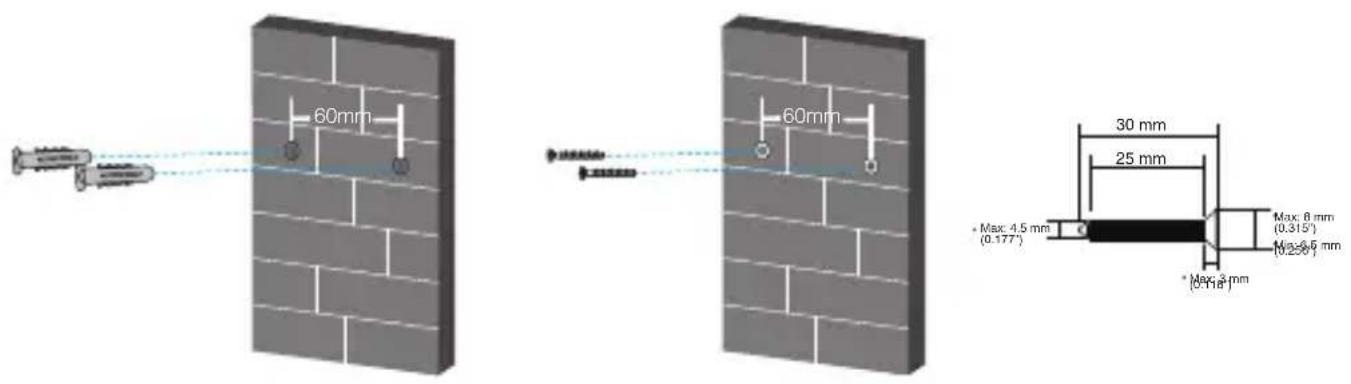

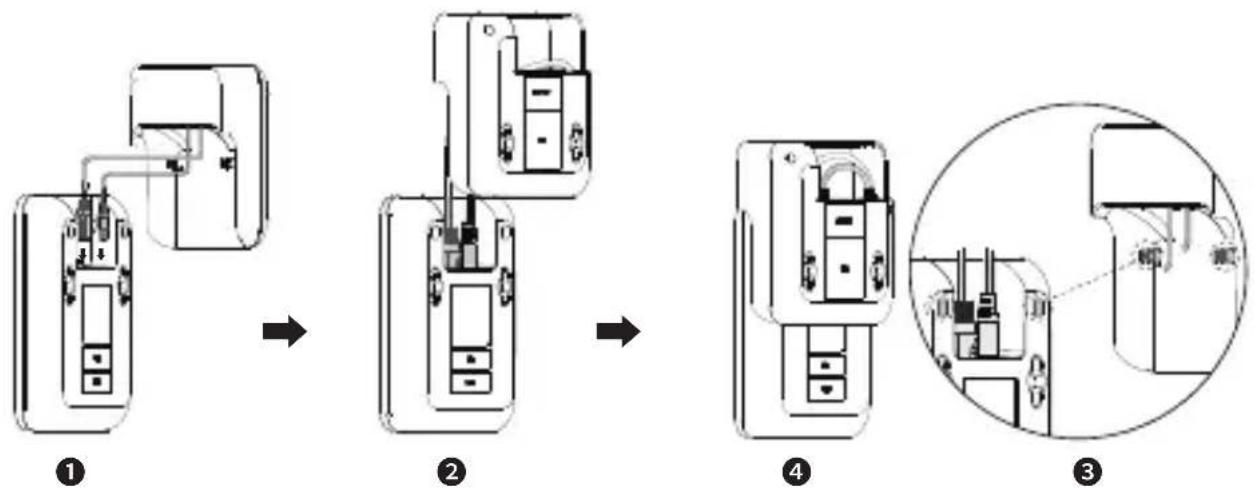

Montando el dispositivo

Después de conectar el cable se puede colocar a la ubicación destinada.

60mm 60mm 30 mm 25 mm Max: 4.5 mm (0.177°) Max: 8 mm (0.315°) Min: 0.5 mm (0.256°) Max: 3 mm (0.118°)

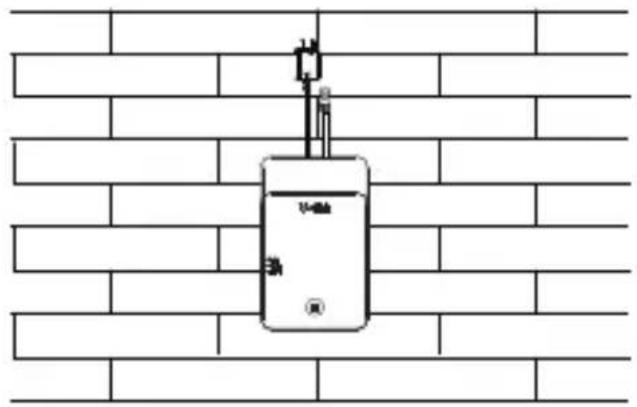

• Montar un W75 Mini MC

Nota: En el caso del despliegue montado en la pared, el W75 Mini MC principal (A) debe desplegarse en el medio, y el W75 Mini MC secundario (B/C) debe desplegarse alrededor

Acceso a la Interfaz Web de Configuración

1. Haga una de las siguientes acciones:

2. Busque la IP del equipo desde la lista de IPs asignadas en el servidor DHCP.

3. Encuentre la IP actual del dispositivo a través de un SW de escaneo: Yealink Discovery Tool.

4. Abra un navegador en su ordenador e inserte la IP en la barra de direcciones (por ejemplo, "https://192.168.0.10" o "192.168.0.10"), y pulse Enter.

5. Introduzca el usuario (por defecto: admin) y contraseña (por defecto: admin) en la página de inicio de sesión y haga clic en Iniciar sesión.
