MODE D'EMPLOI W75 Mini MC Yealink
(1) l'appareil ne doit pas produire de brouillage;
(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. NMB-3(B)
Cet émetteur ne doit pas être Co-placé ou ne fonctionnant en même temps qu'aucune autre antenne ou émetteur. Cet équipement devrait être installé et actionné avec une distance minimum de 20 centimètres entre le radiateur et votre corps.
YEALINK NETWORK TECHNOLOGY CO.,LTD.
Vis d'expansion Guide de démarrage rapide
Adaptateur d'alimentationr (en option)
Vue d'ensemble
• W75DM Vue d'ensemble
• W75B Vue d'ensemble
Vous trouverez ci-dessous l'état de la LED du W75 Mini MC après sa connexion à l'alimentation et au réseau et son enregistrement réussi au système Mini MC.
| Option mode de base | RÔLE LED LAN LED RÔLE LED DECT |
| 1 DM primaire+Base Vert Orange Vert | | | |
| 2 DM secondaire+Base Vert Vert Vert | | | |
| 3 Base Vert Off Vert | | | |
Remarque: Le W75 Mini MC ne prend en charge qu'un DM secondaire, et nous soutiendrons ensuite deux DM secondaires pour rendre le système plus stable.
Déploiement du dispositif
Vous pouvez connecter le W75 Mini MC à votre réseau local via un routeur ou un commutateur PoE.
• Déployez un W75 Mini MC
- Branchez un POE ou un câble réseau + une alimentation fournie avec le W75DM dans le port réseau et d'alimentation du W75B. Comme le montrent les figures 1, 2, 3 et 4.
- Connectez l'alimentation et le câble réseau en utilisant la méthode A ou la méthode B.
A Option Alimentation secteur

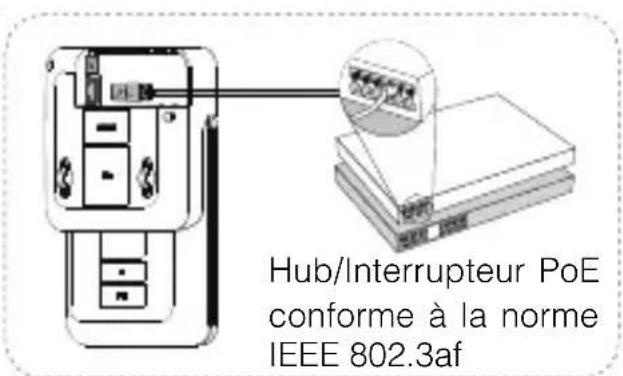

B. Option PoE (Power over Ethernet)
- À ce moment, le statut d'indicateur de LED sont comme suit :
- Si vous choisissez la méthode a., utilisez l'adaptateur secteur fourni par Yealink (5 V/1,2 A).
- Si vous choisissez la méthode B, vous n 'avez pas besoin de connecter l'adaptateur secteur. Assurez-vous que le concentrateur / commutateur est conforme PoE.
• Déployez deux ou trois W75 Mini MC
- Connectez tous les W75 Mini MC à un POE ou à un câble réseau + alimentation pour que le W75 Mini MC démarre normalement. Déployer un W75 Mini MC pour connecter le DM à la Base. L 'état de l'indicateur LED sont les suivants :

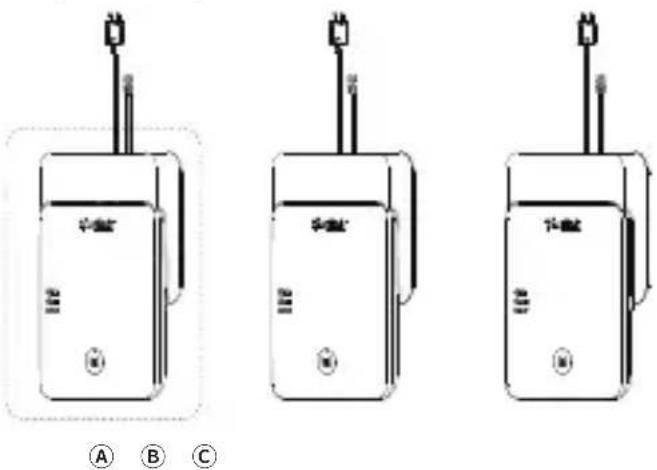

- Sélectionnez un W75 Mini MC comme DM primaire et la base primaire ( Figure "A"). Rappelez-vous l'adresse MAC de la base primaire, de sorte que vous pouvez rapidement trouver la base primaire plus tard.
- Appuyez et maintenez enfoncé le bouton Base du reste du W75 Mini MC ( Figure " B / C") pendant 10s pour entrer dans la commutation de rôle DM. L 'état de l'indicateur LED sont les suivants :
- Appuyez sur le bouton Base ( Figure " B / C"). À ce moment, l'état de l'indicateur LED sont comme indiqué dans la figure " B / C - 1".
Après 3s, le DM redémarre et passe au DM secondaire et l'état de l'indicateur LED sont comme indiqué dans la figure "B / C - 2".
Ensuite, débranchez le W75 Mini MC ( Figure " B / C") d'un POE ou d'un câble réseau + alimentation.
- Retirez le DM primaire et la base, puis insérez le câble réseau et le câble d'alimentation du DM dans les ports du W75 Mini MC ( figure " B / C").
- Lorsque l'indicateur passe à ce qui suit, les W75 Mini MC secondaires ont été enregistrés avec succès avec le système DM principal. Ensuite, débranchez le W75 Mini MC ( Figure " B / C") du W75 DM primaire.
Remarque: S 'il s'éteint après 3s, cela signifie que le DM secondaire et la base sont enregistrés. Et la base peut être débranchée après que l'indicateur LED est éteint.
- Après que les trois W75 Mini MC sont connectés au réseau et mis sous tension, l'état de l'indicateur LED sont comme indiqué dans ce qui suit.
Remarque: Pendant le processus de déploiement, le DM primaire doit garder le POE ou le câble réseau + l'alimentation connectée.
Montage du dispositif
Après avoir connecté le câble, vous pouvez le placer à l'emplacement prévu.

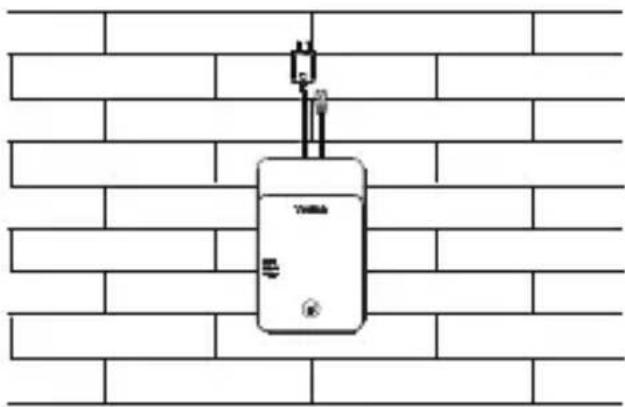

• Montez un W75 Mini MC
• Monter deux ou trois W75 Mini MC
Remarque: Dans le cas d'un déploiement mural, le W75 Mini MC principal (A) doit être déployé au milieu, et le W75 Mini MC secondaire (B / C) doit être déployé autour.
Accès à l'interface utilisateur Web
-
Effectuez l'une des actions suivantes :
-
Busque la IP del equipo desde la lista de IPs asignadas en el servidor DHCP.
-
Trouvez l'adresse IP actuelle de l'appareil via un outil de scan de PC : Yealink Discovery Tool.
-
Ouvrez un navigateur Web sur votre ordinateur, entrez l'adresse IP dans la barre d'adresse (par exemple « https://192.168.0.10 » ou « 192.168.0.10 »), puis appuyez sur la touche Entrée.
-
Entrez le nom d'utilisateur (par défaut : admin) et le mot de passe (par défaut : admin) sur la page de connexion, puis cliquez sur Connexion.
Consignes de sécurité
Températures de fonctionnement ambiantes
- Température de fonctionnement : +32 à 113 °F (0 à 45 °C)
• Humidité relative : 5 % à 90 %, sans condensation
- Température de stockage : -22 à +158 °F (-30 à +70 °C)
Garantle
Notre garantie produit est limitée à l'appareil lui-même, lorsqu'il est utilisé normalement selon le mode d'emploi et l'environnement du système. Nous ne sommes pas responsables des dommages ou pertes découlant de l'utilisation de ce produit ou de toute réclamation d'un tiers. Nous ne sommes pas responsables des problèmes avec les appareils Yealink découlant de l'utilisation de ce produit. Nous ne sommes pas responsables pour les dommages financiers, pertes de profits, réclamations de tiers, etc. découlant de l'utilisation de ce produit.
Symbole DC
— est le symbole de tension CC.
Directive sur les substances dangereuses (RoHS)
Ce dispositif est conforme aux exigences de la directive RoHS de l'Union européenne. Vous pouvez obtenir les déclarations de conformité en envoyant un message à l'adresse : support@yealink.com.
Consignes de sécurité
Gardez ces instructions. Lisez ces consignes de sécurité avant utilisation de l'appareil ! Afin de réduire le risque d'incendie, de blessures graves et de dommagos matériels, lisez les consignes de sécurité suivantes soigneusement avant d'utiliser le produit.
Exigences environnementales
- acez le produit sur une surface stable, plate et antidérapante.
- Ne placez pas le produit près d'une source de chaleur, sous la lumière directe du soleil ou près de tout appareil électroménager produisant un champ magnétique ou électro magnétique puissant, tel qu'un micro-ondes ou un réfrigérateur.
- Veillez à ce que le produit n'entre pas en contact avec de l'eau, de la poussière ou des produits chimiques.
- Protégez le produit des liquides et vapeurs agressives.
- Ne placez pas l'appareil sur ou à proximité de tout objet inflammable ou vulnérable au feu, comme des matériaux en capoutchouc.
- N'installez pas le produit dans une pièce trop humide, comme une salle de bain, une buanderle ou une cave humide.
Consignes d'utilisation
- Utilisez uniquement les pièces de rechange et les accessoires fournis ou autorisés par Yeallnk. Le bon fonctionnement de pièces non autorisées ne peut être garanti.
- Ne placez pas d'objets lourds sur le combiné ou la station de base, au risque de les endommager et de les déformer.
Exigences d'utilisation
- Ne laissez pas des enfants utiliser l'appareil sans surveillance.
- Ne laissez pas les enfants jouer avec l'appareil ou ses accessoires pour éviter tout risque d'étouffement.
- Veuillez uniquement utiliser les accessoires fournis ou autorisés par le fabricant.
- L'allimentation de l'apparell doit satisfaire aux exigences de la tension d'entrée de l'appareil. Veuillez uniquement utiliser la prise protégée contre les surtensions fournie.
- N'ouvrez pas le combiné ou la station de base vous-même pour les réparer, vous risqueriez de vous exposer à de hautes tensions. Faites effectuer toutes les réparations par un technicien d'entretien agréé.
- Ne laissez pas un enfant utiliser le produit sans surveillance.
- Les petits accessoires contenus dans votre produit sont à tenir à l'écart des enfants qui pourraient les avaler accidentellement.
- Avant de brancher ou de débrancher tout câble, assurez-vous que vos mains sont complètement sèches.
- Ne tenez pas le combiné contre votre oreille lorsque le haut-parleur est activé ou que le téléphone sonne, car le volume risque d'être très élevé et d'endommager votre ouïe.
- En cas d'orage, n'utilisez pas le produit et débranchez-le de son alimentation pour le protéger de la foudre.
- Si le produit doit rester inutilisé pendant une longue période, débranchez la station de base de son alimentation et débranchez l'adaptateur d'alimentation.
- Si le produit émet de la fumée, des odeurs ou des bruits anormaux, débranchez le produit de son alimentation et débranchez immédiatement l'adaptateur d'alimentation.
Précautions relatives à la batterie
- N'immergez pas la batterie dans l'eau, vous risqueriez de la court-circuiter et de l'endommager.
- N'exposez pas la batterie à une flamme nue et ne la laissez pas à un endroit où elle pourrait être soumise à des températures extrêmement élevées, qui risquerait d'entraîner son explosion.
- Éteignez le combiné avant de retirer la batterie.
- N'essayez pas d'utiliser la batterie pour alimenter tout autre appareil que ce combiné.
- N'essayez pas d'ouvrir ou d'abîmer la batterie, les électrolytes qu'elle contient sont corrosifs et risquent de causer des lésions aux yeux ou sur la peau.
- Utilisez uniquement l'accumulateur rechargeable fourni avec le combiné ou un accumulateur expressément recommandé par Yealink.
- Les batteries défectueuses ou épuisées ne doivent jamais être traitées comme des déchets ménagers. Renvoyez les batteries usagées à leur fournisseur, à un vendeur de batteries agréé ou à un point de collecte désigné.
Conseils de nettoyage
- Avant de nettoyer la station de base, éteignez-la et débranchez son cordon d'alimentation.
- Retirez la batterie avant de nettoyer le combiné afin de réduire le risque d'électrocution.
- Nettoyez uniquement votre produit à l'aide d'un chiffon antistatique légèrement humidifié.
- Maintenez la prise d'alimentation propre et sèche. Une prise sale ou humide peut causer des chocs électriques et autres dangers.
RECYCLAGE ENVIRONNEMENTAL
Ne jetez pas cet appareil avec les déchets ménagers
Contactez vos collectivités locales pour savoir comment l'éliminer de façon écologique. La boîte en carton, l'emballage en plastique et les composants de l'appareil peuvent être recyclés conformément à la réglementation en vigueur dans votre pays.
Respectez toujours la réglementation en vigueur
Les personnes qui l'enfreignent sont passibles de poursuites judiciaires. Le symbole de poubelle barrée apposé sur l'appareil signifie que lorsque celui-ci a atteint sa fin de vie utile, il doit être amené à un centre de traitement des déchets spécial et traité séparément des déchets ménagers ordinaires.
Batteries : Assurez-vous que la batterie est installée dans la bonne position. Ce téléphone utilise uniquement des batteries rechargeables.
Informations obligatoires conformément à la réglementation sur les dispositifs à batterie. Avertissement : Risque d'explosion si la batterie est remplacée par une batterie du mauvais type.
Éliminez les batteries conformément aux instructions. Dépannage
L'unité ne peut pas alimenter le dispositif de Yealink. Mauvaise connexion avec la fiche.
- Nettoyez la fiche avec un chiffon sec.
- Branchez-la sur une autre prise murale.
L'environnement d'utilisation est hors de la plage de températures de fonctionnement.
- Utilisez l'appareil dans sa plage de températures de fonctionnement.
Le câble entre l'appareil et le dispositif Yealink est mal branché.
- Branchez le câble correctement.
Vous ne pouvez pas brancher le câble correctement.
- Vous avez peut-être branché le mauvais dispositif Yealink.
- Utilisez une source d'alimentation appropriée.
Le port contient peut être de la poussière.
- Nettoyez le port.
Contactez votre revendeur ou un réparateur agréé pour toute autre question.
