W74P - Telefon Yealink - Kostenlose Bedienungsanleitung

Marke	Yealink
Modell	W74P
Produkttyp	Schnurloses DECT-Telefon
Basis	W70B
Mobilteil	W74H
Stromversorgung	Netzteil 5V/0,6A oder PoE (IEEE 802.3af)
Betriebstemperatur	-10 bis 50 °C (14 bis 122 °F)
Betriebsfeuchtigkeit	5% bis 90% ohne Kondensation
Lagertemperatur	-30 bis 70 °C (-22 bis 160 °F)
Display	LCD-Bildschirm
Hauptfunktionen	Anrufe, Lautsprecher, programmierbare Tasten, Stummschaltung, Telefonbuch
Stromversorgung Mobilteil	Wiederaufladbarer Akku (Netzteil 5V/0,6A)
Konnektivität	Ethernet (Basis), PoE, DECT
Packungsinhalt	Basis W70B, Mobilteil W74H, 2 Netzteile, Basisständer, Ethernet-Kabel, Akku, Abdeckung, Gürtelclip, Ladestation, Anleitung
Garantie	Eingeschränkte Garantie auf das Gerät bei normalem Gebrauch
Pflege und Reinigung	Weiches, trockenes und antistatisches Tuch, vor der Reinigung den Netzstecker ziehen
Sicherheitshinweise	Temperatur, Feuchtigkeit, Stöße und Flüssigkeiten vermeiden, nicht zerlegen
Recycling	Nicht mit dem Hausmüll entsorgen, örtliche Vorschriften beachten
Allgemeine Informationen	Hergestellt in China, CE, RoHS

Häufig gestellte Fragen - W74P Yealink

Wie installiere ich das Yealink W74P Telefon?

Verbinden Sie die Basis W70B über Ethernet mit dem Netzwerk und mit der Stromversorgung (Netzteil 5V/0,6A oder PoE). Legen Sie die Batterien in das Mobilteil W74H ein und laden Sie es auf der Ladestation. Befolgen Sie die beiliegende Kurzanleitung.

Kann ich ein nicht mitgeliefertes Netzteil verwenden?

Nein, verwenden Sie ausschließlich das mitgelieferte Yealink-Netzteil 5V/0,6A. Ein Fremdnetzteil könnte das Gerät beschädigen.

Wie aktualisiere ich die Firmware des W74P?

Die Anleitung beschreibt das Update nicht. Melden Sie sich normalerweise über die IP-Adresse an der Weboberfläche der Basis an und suchen Sie den Update-Bereich. Weitere Informationen erhalten Sie beim Yealink-Support.

Was tun, wenn sich das Mobilteil nicht einschaltet?

Überprüfen Sie, ob die Batterien richtig eingelegt sind und das Mobilteil geladen ist. Reinigen Sie bei Bedarf die Kontakte. Versuchen Sie eine andere Steckdose für die Ladestation.

Wie reinige ich das Telefon?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes und antistatisches Tuch. Verschütten Sie keine Flüssigkeiten und reinigen Sie nicht mit scheuernden Mitteln.

Wie groß ist die DECT-Reichweite?

Die typische Reichweite beträgt innen etwa 50 Meter und außen bis zu 300 Meter, abhängig von Hindernissen. Die Anleitung gibt keine genaue Zahl an.

Kann ich das W74P mit einer VoIP-Anlage verwenden?

Ja, das Yealink W74P ist für VoIP-Systeme ausgelegt. Es wird über die Basis mit Ihrem Netzwerk verbunden und muss mit den Einstellungen Ihres Anbieters konfiguriert werden.

Funktioniert das Telefon bei Stromausfall?

Nein, die Basis benötigt eine Stromversorgung. Bei einem Ausfall funktioniert das Telefon nicht, selbst wenn das Mobilteil geladen ist.

Wie entsorge ich das Produkt am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Kontaktieren Sie Ihre Gemeindeverwaltung oder ein örtliches Recyclingzentrum, um die Recyclingrichtlinien für Elektrogeräte zu befolgen.

Wo finde ich die Seriennummer des W74P?

Die Seriennummer befindet sich normalerweise unter der Basis W70B oder auf der Verpackung. Überprüfen Sie das Etikett auf dem Gerät.

BEDIENUNGSANLEITUNG W74P Yealink

W74P Verpackungsinhalt

W74H Mobilteil

W70B Basisstation

Zwei Netzteile

Basisständer

Ethernet-Kabel

Batterieabdeckung

Wiederaufladbare Batterie

Gürtelclip

Ladestation

Kurzanleitung

Hinweis: Das Yealink DECT IP phone W74P besteht aus einer W70B Basisstation und einem W74H-Mobilteil.

Das DECT-Telefon zusammensetzen

1. Stellen Sie die Basisstation Stromversorgungs- und Netzwerkverbindung anhand Methode a oder Methode b her.

a. Option Wechselstromversorgung

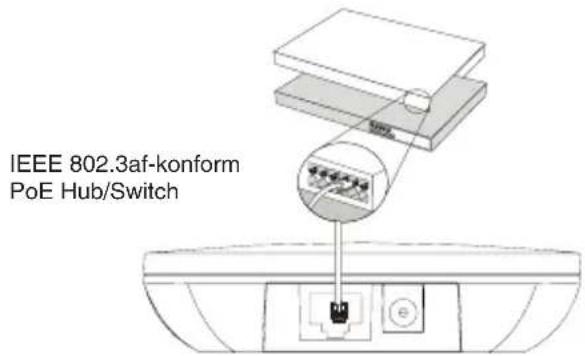

b. Option Power-over-Ethernet (PoE)

Hinweis:

• Wenn Sie sich für Methode a entscheiden, verwenden Sie das von Yealink mitgelieferte Netzteil (5V/0,6A). Ein Netzteil eines Drittanbieters kann das Basisstation beschädigen.
• Wenn Sie sich für Methode b entscheiden, müssen Sie das Netzteil nicht anschließen. Stellen Sie sicher, dass der Hub/Switch PoE-konform ist.

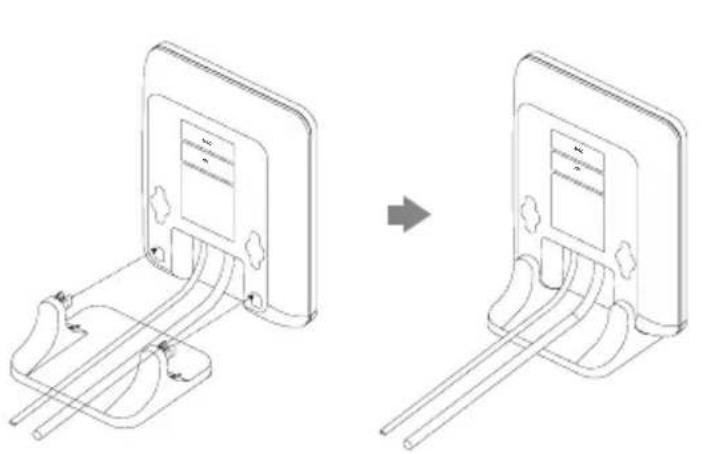

2a. (Installation auf einer Arbeitsfläche) Anbringen und Entfernen des Standfußes. Anbringen des Standfußes Entfernen des Standfußes

Richten Sie die Einrasthaken an den entsprechenden Öffnungen aus und drücken Sie diese in die Öffnungen hinein bis sie einrasten.

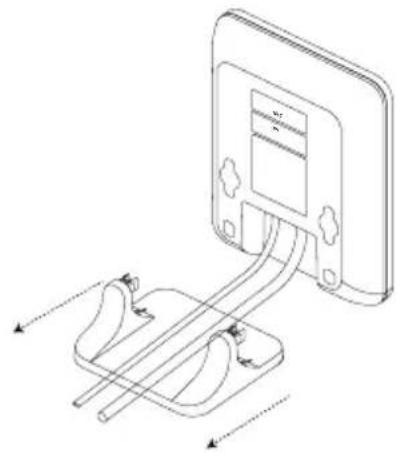

Entfernen Sie die Einrasthaken indem Sie sie in horizontaler Richtung aus Öffnungen herausziehen.

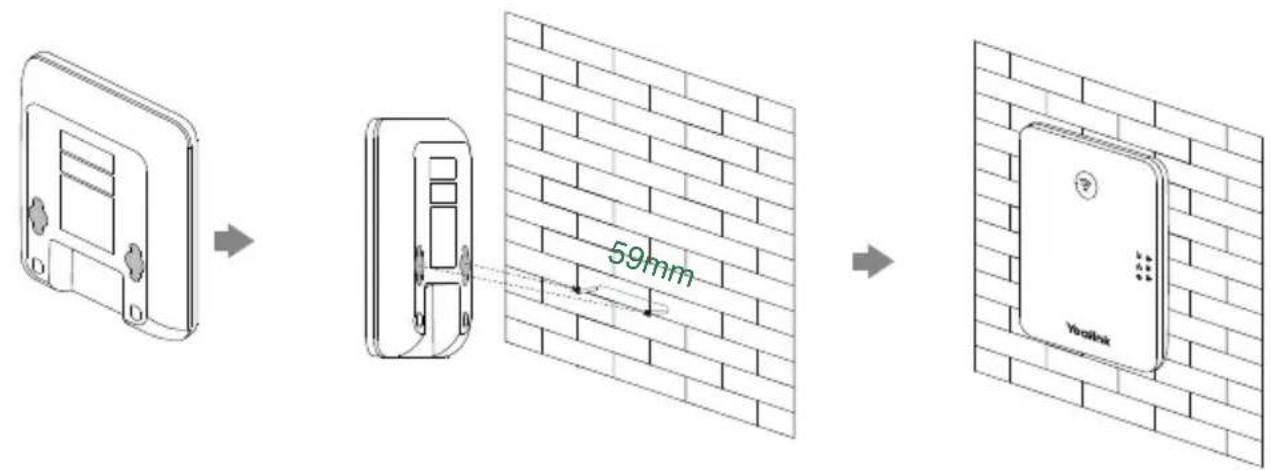

2b. (Wandmontage) Anbringen der Basisstation

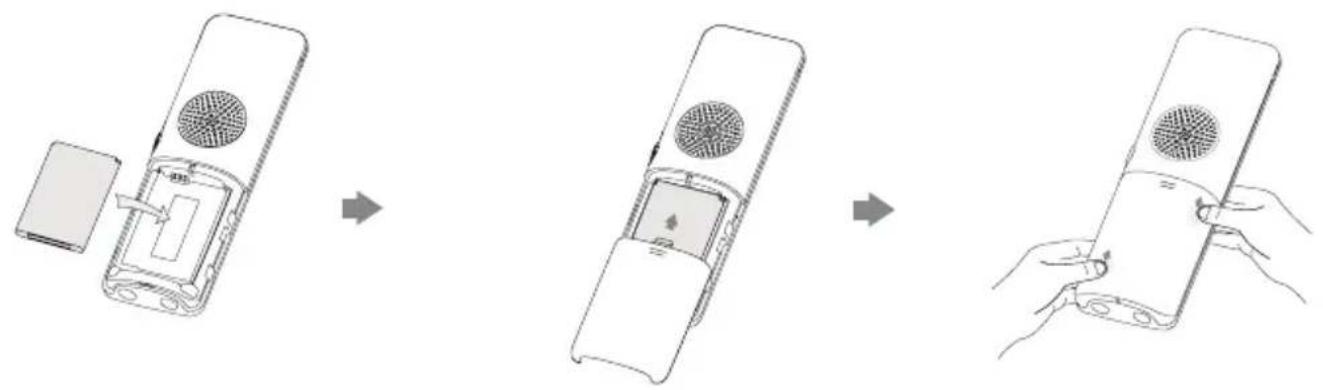

1. Legen Sie die Batterie in das Mobilteil ein.

4. Befestigen Sie den Gürtelclip wie unten dargestellt:

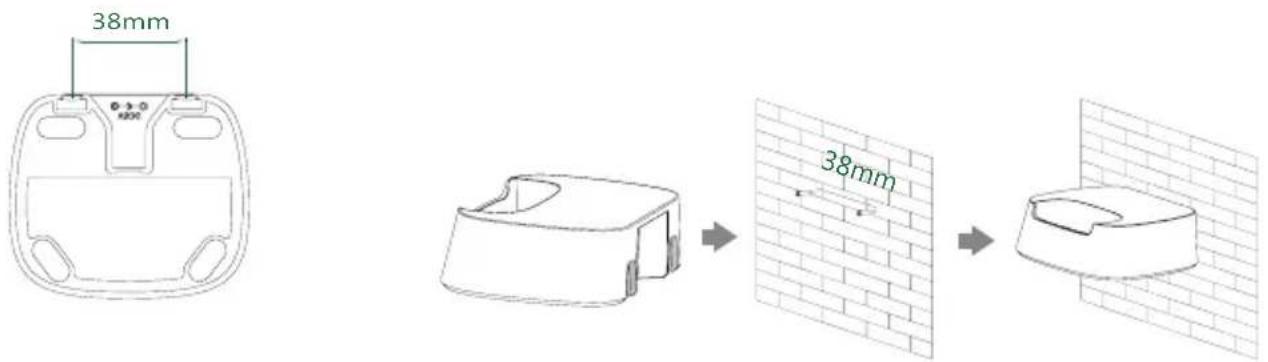

5. (Optional) Befestigen Sie die Ladestation wie unten dargestellt an der Wand:

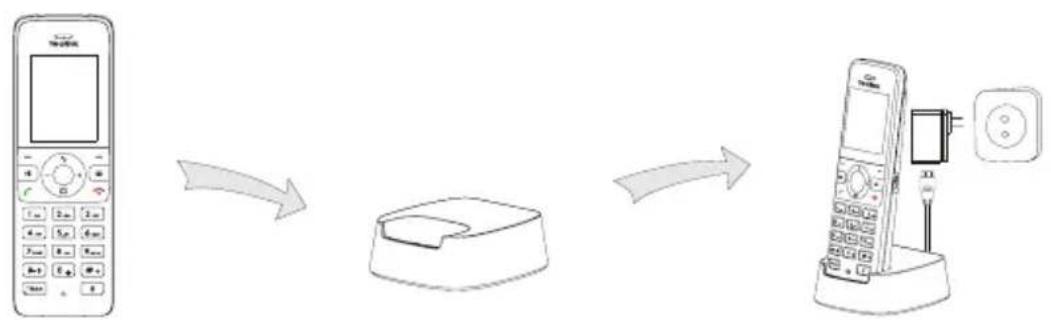

6. Verbinden Sie die Ladestation und laden Sie das Mobilteil auf.

• Verwenden Sie das von Yealink mitgelieferte Netzteil (5V/0.6A). Ein Netzteil eines Drittanbieters kann das Mobilteil beschädigen.
• Der Ladestatus des Mobilteils wird oben rechts im Display angezeigt.

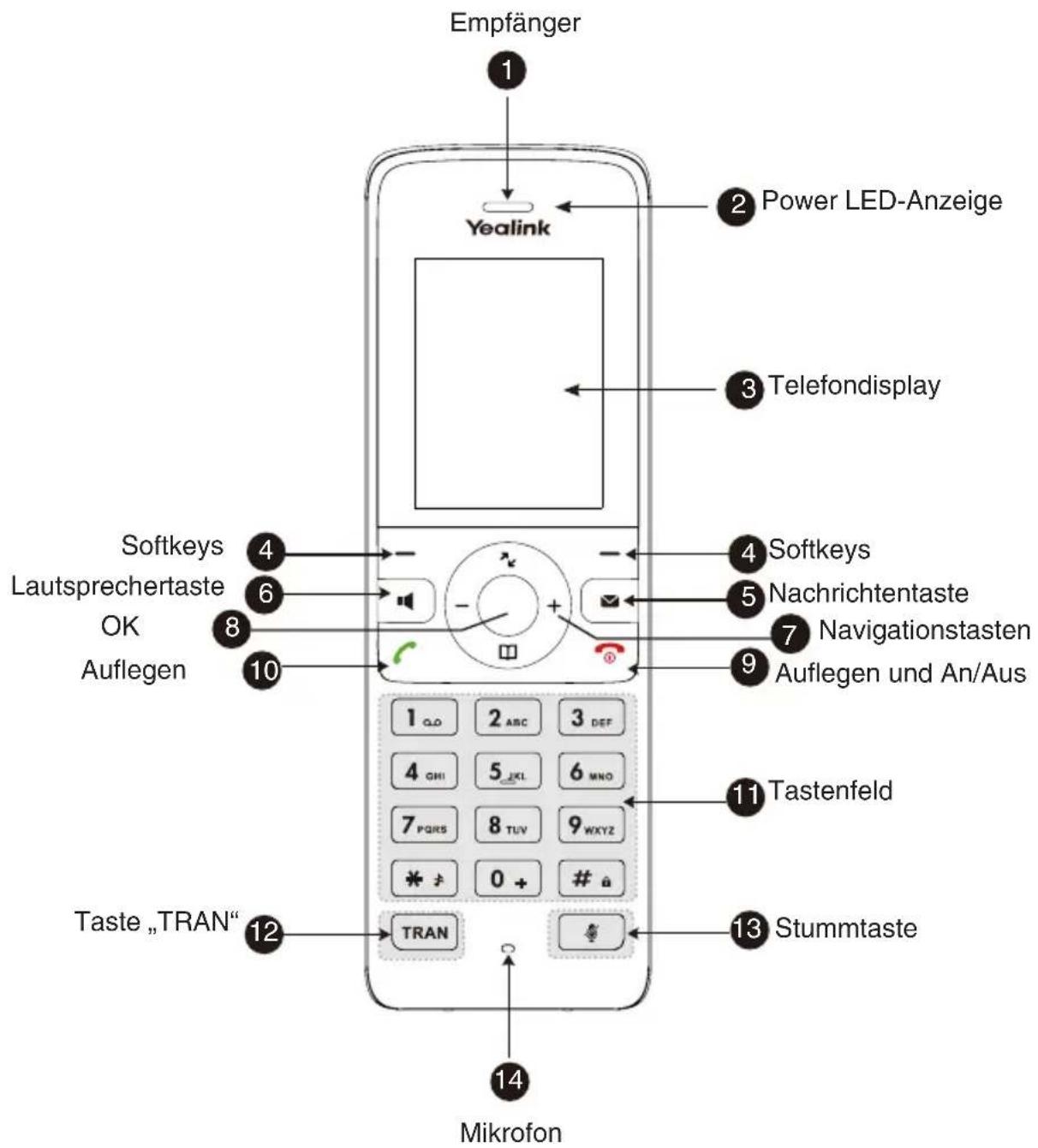

Anleitung für die Hardware-Komponente

Sicherheitshinweise

Betriebsumgebungstemperaturen

• Betriebstemperatur: -10 bis 50 °C
- Relative Luftfeuchtigkeit: 5 % bis 90 %, nicht kondensierend
• Lagertemperatur: -30 bis + 70 °C

Garantie

Unsere Produktgarantie ist auf das Gerät selbst beschränkt, wenn es normal und gemäß den Betriebsanweisungen und der Systemumgebung verwendet wird. Wir sind weder für Schäden oder Verluste haftbar, die aus der Verwendung dieses Produkts entstehen, noch für Ansprüche eines Dritten. Wir sind nicht haftbar für Probleme mit dem Yealink Gerät, die aus der Verwendung dieses Produkts entstehen. Wir sind nicht haftbar für finanzielle Schäden, Gewinnverluste, Ansprüche Dritter etc., die aufgrund der Verwendung dieses Produkts entstehen.

Symbol DC

— ist das Symbol für DC-Spannung.

Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)

Das Gerät erfüllt die Anforderungen der RoHS-Richtlinie der EU. Für Bestätigungen der Einhaltung können Sie sich an [e-mail] wenden.

Sicherheitshinweise

Bewahren Sie diese Anweisungen auf. Lesen Sie diese Sicherheitshinweise vor der Verwendung!

Die folgenden grundlegenden Vorsichtsmaßnahmen müssen zur Vermeidung von Bränden, Stromschlag und anderen Verletzungen immer befolgt werden.

Allgemeine Vorschriften

• Lesen Sie vor der Installation und Verwendung des Geräts die Sicherheitshinweise sorgfältig durch und beobachten Sie die Situation im Betrieb.
• Halten Sie das Gerät während der Lagerung, dem Transport und dem Betrieb stets sauber und trocken.
• Vermeiden Sie während der Lagerung, dem Transport und dem Betrieb stets Zusammenprallen und Stürze des Geräts.
• Versuchen Sie nicht das Gerät eigenständig zu demontieren. Wenden Siesich im Falle von Mängeln an das zuständige Wartungscenter für eine Reparatur.
• Ohne vorherige schriftliche Zustimmung dürfen weder Unternehmen noch Einzelperson Änderungen an der Struktur oder dem Sicherheitskonzept des Geräts vornehmen. Yealink übernimmt unter keinen Umständen die Haftung für Folgen oder Rechtsansprüche, die auf solche Änderungen zurückzuführen sind.
• Beachten Sie bitte die entsprechenden Gesetze und Vorschriften bei der Verwendung des Geräts. Die gesetzlichen Rechte Dritter müssen ebenfalls beachtet werden.

Umweltvorschriften

• Stellen Sie das Gerät an einem gut belüfteten Ort auf. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.
• Halten Sie das Gerät trocken und frei von Staub.
• Stellen Sie das Gerät auf einen stabilen, ebenen Untergrund.
• Bitte legen Sie keine schweren Gegenstände auf das Gerät, da Beschädigung und Verformungen durch zu hohe Last möglich sind.
• Halten Sie mindestens 10 cm Abstand zwischen dem Gerät und dem nächsten Objekt ein, um die Wärmeabfuhr zu gewährleisten.

• Stellen Sie das Gerät nicht auf oder in der Nähe von entflammbaren oder brandgefährdeten Objekt wie Gummimaterialien auf.

• Halten Sie das Gerät fern von Hitzequellen und offenem Feuer, wie Kerzen oder einer elektrischen Heizung.

• Halten Sie das Gerät fern von jedem Haushaltsgerät mit starkem Magnetfeld oder Elektromagnetfeld, z.B. einem Mikrowellenherd oder einem Kühlschrank.

Betriebsvorschriften

• Lassen Sie das Gerät nicht ohne Aufsicht durch ein Kind verwenden.
- Lassen Sie kein Kind mit dem Gerät oder einem Zubehörteil spielen, da Kleinteile verschluckt worden können.
- Bitte verwenden Sie ausschließlich Zubehör, das vom Hersteller bereilgestellt oder genehmigt wurde.
- Die Stromversorgung des Gerats muss den Anforderungen der Eingangsspannung des Gerstes entsprechen. Bitte verwenden Sie ausschließlich den bereitgestellten Überzernpagnungssohutz an der Stockdose
- Sie ausschließlich dem bereitgestellten Oberspannungsschutz am der Stecklose. - Achten Sie vor dem Anschließen oder Abziehen des Kabels darauf, dass Ihre Hände vollständig trocken sind.

• Verschütten Sie keine Flüssigkeiten auf das Gerät und verwenden Sie es nicht in der Nähe von Wasser, beispielsweise in der Nähe einer Badewanne, Waschschüssel, einem Spülbecken, in einem feuchten Keller oder in der Nähe eines Schwimmbeckens.
• Treten Sie nicht auf das Kabel, ziehen und verbiegen Sie es nicht, da es dadurch zu einer Fehlfunktion des Geräts kommen kann.
• Schalten Sie das Gerät bei Gewitter aus und trennen Sie es von der Stromversorgung. Ziehen Sie das Netzkabel und das ADSL-Twisted-Pair-Kabel (Festnetzkabel) zur Vermeidung eines Blitzschlags.
• Wenn das Gerät längere Zeit ungenutzt bleibt, trennen Sie es von der Stromversorgung und ziehen Sie den Netzstecker.
• Wenn Rauch oder ungewöhnliche Geräusche oder Gerüche aus dem Gerät austreten, trennen Sie das Gerät sofort von der Stromversorgung und ziehen Sie das Netzkabel. Wenden Sie sich an das angegebene Wartungscenter für eine Reparatur.
• Führen Sie keine Gegenstände in Einschübe oder Anschlussöffnungen des Geräts ein, die kein Bestandteil des Produktes oder ein Zubehörteil sind.
• Schließen Sie zuerst das Erdungskabel des Geräts an, bevor Sie ein Kabel anschließen. Trennen Sie das Erdungskabel nicht, bis nicht alle anderen Kabel entfernt wurden.

⚠ Reinigungsvorschriften

• Bevor Sie das Gerät reinigen, schalten Sie es aus und trennen Sie es von der Stromversorgung.
• Verwenden Sie ein Stück trockenes, weiches und antistatisches Tuch zum Reinigen des Geräts.
• Halten Sie das Netzkabel sauber und trocken. Über einen schmutzigen oder nassen Netzstecker kann es zu einem elektrischen Schlag oder anderen Gefahren kommen.

⚠ UMWELTFREUNDLICHE VERWERTUNG

Entsorgen Sie das Gerät nicht mit dem Hausmüll.

Erkundigen Sie sich bei Ihrer Stadtverwaltung, wie Sie das Gerät umweltfreundlich entsorgen können Pappkarton,

Kunststoffverpackung und Bauteile des Gerätes können im

Einklang mit den geltenden Vorschriften in Ihrem Land verwertet werden.

Halten Sie stets die geltenden Vorschriften ein.

Deren Nichtbeachtung kann eine Buße oder Verfolgung gemäß dem geltenden Recht nach sich ziehen Die

durchgestrichene Mülltonne auf dem Gerät bedeutet, dass

das Gerät am Ende seiner Nutzungsdauer zu einer speziellen Elektroschrottsammelstelle gebracht und vom Hausmüll

gesondert verarbeitet werden muss.

Fehlerbehebung

Die Einheit kann das Yealink Gerät nicht mit Strom versorgen.

Es gibt Probleme mit dem Steckeranschluss.

1. Reinigen Sie den Stecker mit einem trockenen Tuch.

2. Schließen Sie ihn an einer anderen Steckdose an.

Die Umgebungstemperatur liegt oberhalb des Betriebstemperaturbereichs. 1. Verwenden Sie die Einheit innerhalb des Betriebstemperaturbereichs.

Das Kabel zwischen der Einheit und dem Yealink Gerät ist nicht richtig angeschlossen.

1. Schließen Sie das Kabel richtig an.

Das Kabel lässt sich nicht richtig anschließen.

1. Sie haben möglicherweise ein falsches Yealink Gerät angeschlossen.

2. Verwenden Sie die richtige Stromversorgung.

Es befindet sich möglicherweise Staub etc. im Port.

1. Reinigen Sie den Port.

Setzen Sie sich bei weiteren Fragen mit Ihrem Händler oder Ihrer anerkannten Servicestelle in Verbindung.

Kontaktdaten des Ansprechpartners

YEALINK NETWORK TECHNOLOGY CO., LTD.

Hergestellt in China
