BEDIENUNGSANLEITUNG FM-120KE-50-HC Hoshizaki

BEDIENUNGSCANLEITUNG

(Übersetzung)

GEBRUIKSAANWIJZING

[e-mail]

TEL.: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Middle East - Moyen-Orient

TEL.:[phone]

FAX: [phone]

[e-mail]

[e-mail]

Hoshizaki Benelux - Pays-Bas, Belgique, Luxembourg
TEL: [phone]

[e-mail]

TEL.: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Italia - Italia

TEL.: [phone]

TEL.: [phone]

[e-mail]

Hoshizaki Iberia - Espagne, Portugal

TEL.:[phone]

FAX: [phone]

[e-mail]

WICHTIGESICHERHEITSHINWEISE

Dieses Handbuch enthalt Hinweise, die Sie auf Situationen aufmerksam machen sollen, die Tod, schwere Verletzungen oder Geräteschäden verursachen können.

▲WARNUNG	Kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.
▲VORSICHT	Kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zu leichten oder mittleren Verletzungen führen kann.
HINWEIS	Kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zu Geräteschädten führen kann.
▲HYGIENE	Kennzeichnet wichtige Maßnahmen für Hygiene und Lebensmittelsicherheit.
WICTIG	Kennzeichnet wichtige Informationen zu Gebrauch und Pflege des Gerätes.

Das in thisem Eisbereiter verwendete HFC-frei Kältemittel (Propan) und der HFC-frei Isolierschaum sind ökologisch nachhaltig, nicht ozonschädigend und wirken sich nur weniger auf die globale Erwärung aus.

▲WARNUNG
Der Eisbereiter these Gerätes enthalt entflammbares Kältemittel; Installation, Handhabung,Wartung und Entsorgung dürfen deshalb nur von autorisierten Technikern ausgeführrt werden.
Das Kältemittel in thisem Eisbereiter ist entflammbar und im Kältesystem eingeschlossen.Obwohl das Kältemittel bei normalem Gebrauch nicht austritt, muss der Eisbereiter mitäußerster Sorgfalt gehandhat werden, um das System in keiner Weise zu beschädigen.
Falls das Kältesystem versehentlich beschädigt und dadurch Kältemittel freigesetzt wird:* In der Höhe keine Funkenquelle erzeugen.* In der Höhe keine elektrischen Schalter betätigten oder Stecker verwenden.* Kein offenes Feuer verwenden.* Den Bereich sofort durch Öffnen von Türen und/oder Fenstern lüften.* Den Kundendiensttechniker rufen.
Dies ist ein Eisbereiter für den gewerblichen Einsatz, der ausschließlich für den vorgesehenenZweck zu benutzen ist.Jede andere Verwendung ist als Zweckentfremdung und somit als gefährlich anzusehen.Der Hersteller übernimmt keine Haftung oder Verantwortung für Schäden, die durchmissbrächliche, falsche oder unangemessene Verwendung verursacht werden.
Installation und erforderliche Standortverlegungen sind von qualifiziertem Personal inÜbereinstimmung mit geltenden Vorschriften nach Angaben des Herstellers auszuführen.
Die Luftungsöffnungen im Gerätegehause oder im Innern des Gerätes nicht blockieren.
Zum Beschleunigen des Abtauvorgangs ausschließlich die vom Hersteller empfohlenemechanischen Geräte oder anderen Mittel verwenden.
Den Kältekreislauf nicht beschädigen.
Keine elektrischen Geräte im Inneren der Lebensmittelaufbewährungsfächer des Gerätsverwenden.
Keine explosionsfähigen Stoffe wie etwa Sprühdosen mit entsündlichem Treibgas in dieserGerät aufbewahren.
Wie bei allen Elektrogeräten sind stets einige grundsätzliche Vorsichtsmaßnahmen zu beachten. Inbesondere:
* Bei hoher Feuchtigkeit oder Nisse besteht Kurzschlussgefahr, wodurch ein elektrischer Schlag verursacht werden kann. Im Zweifelfall ist der Netzstecker des Eisbereiters zuziehen.
* Das Stromkabel nicht beschädigten und nicht daranziehen, um den Eisbereiter von Stromnetz zu trennen.
* Ist das Netzkabel beschädigt, muss es durch ein vom Hoshizaki-Ersatzteil-/Kundendienst erhältliches Ersatzkabel ersetzt werden.
* Die elektrischen Komponenten und die Schalter nicht mit feuchten Händen berühren.
* Dieses Gerätarf nicht von Personen (einschl. Kindern) benutzt werden, deren physische, sensorische oder mentale Fähigkeiten eingeschränkt sind oder über keine Erfahrung und kein Wissen verfügen. Es kann jederbenutz werden von Kindern ab 8 Jahren und Personen, deren physische, sensorische oder mentale Fähigkeiten eingeschränkt sind oder über keine Erfahrung und kein Wissen verfügen, wenn sie von einer für ihre Sicherheit verantwortlichen Person bei der Benutzung des Gerätes beaufsichtigt oder angeleitet werden.
*Kinder dürfen nicht mit dem Gerät speilen.
* Reinigungsaufwungsarbeiten dürfen von Kindern nicht unbeaufsichtigt durchgeführt werden.
* Am Eisbereiter dürfen keine Änderungen vorgenommen werden. Das Gerätarf nur von Fachpersonal zerlegt oder instand gesetzt werden.
Beim Aufstellen des Gerätes darauf auf achten, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.
Hinter dem Gerät dürfen sich keine Steckdosenleisten oder tragbaren Netzgeräte befinden.
	Dieses ISO 7010 W021-Symbol besagt: Warning: Brandgefahr / entflammbare Materialien
WICHTIG
Diese Broschüre ist ein integraler und wesentlicher Bestandteil des Produkts und ist deshalb vom Benutzer aufzubewahren.
Bittelesen Sie die Hinweise und Warnungen sorgfältig durch, da sie wichtige Informationen für eine fortgesetzte, sichere Verwendung und Wartung des Produkts enthalten. Außerdem gibt sie dem Benutzer NUR HINWEISE zur wichtigen Wartung und zum Standort des Eisbereiters.
Bitte haben Sie diese Bedienungsanleitung auf, damit Sie bei Bedarf darauf auf zusückgreifen können.
Lesen Sie zur korrekten Installation des Produkts die Installationsanleitung des Produkts.
Diese Produkte entsprechen Schutzklasse IP20.

I. INSTALLATIONSANLEITUNG

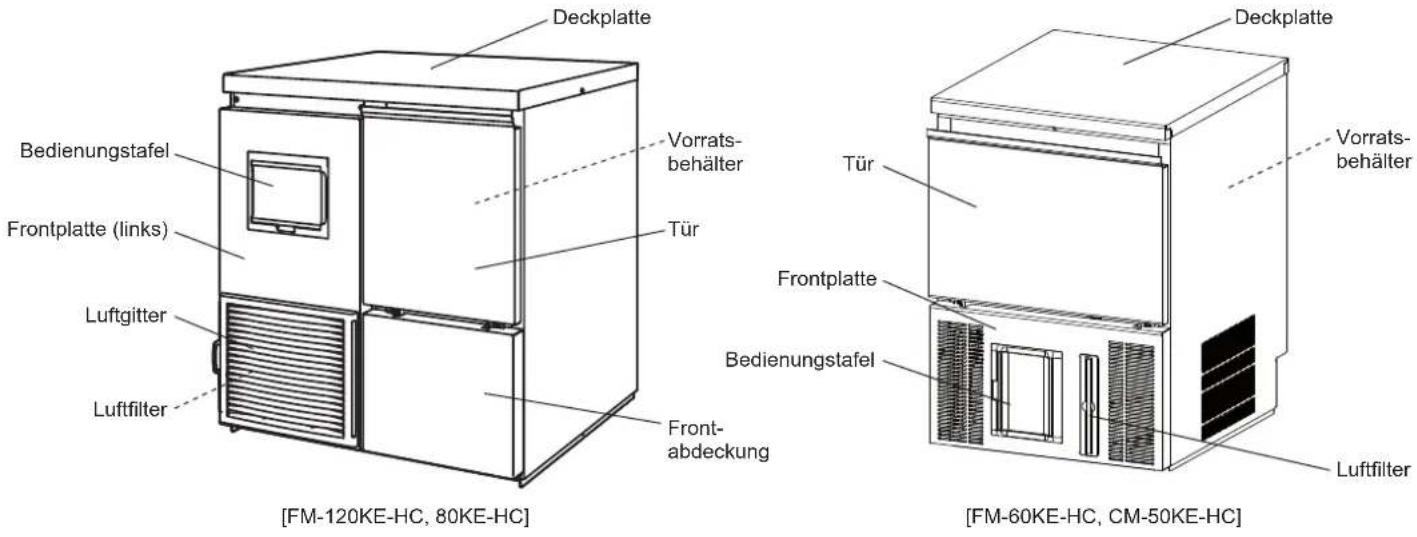

1. KONSTRUKTION

2.AUFSTELLUNGSORT

▲WARNUNG

Dieser Eisbereiter eignet sich nicht für den Gebrauch im Freien.

Der Eisbereiterarf nicht darüber Öfen,Grills oder anderen Geräten aufgestellt werden,die Hitze erzeugen.

Dieses Gerät eignet sich nicht für die Aufstellung in Räumen,in denen ggf. ein Wasserstrahlbenutzt wird.

ΔVORSICHT

Der Aufstellort für den Eisbereiter muss stabil und eben sein.

HINWEIS

Keine Gegenstände auf die Deckplatte oder vor das Luftgitter des Eisbereiters stellen.

WICHTIG

Für Normalbetrieb muss die Raumtemperatur zwischen 5 °C und 40 °C liegen. De Wasseranschluss ist nur für kaltes Wasser. Längerer Gebrauch des Eisbereiters bei Temperaturen außerhalb dieser normalen Temperaturgrenzwerte kann die Produktionsleistung beeinträchtigen.

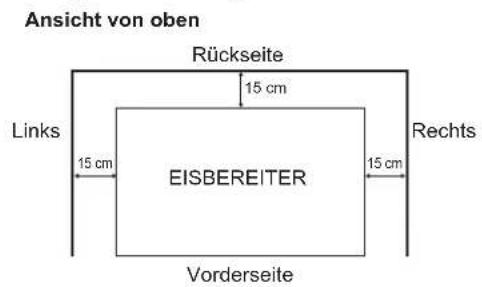

Die unten angegebenen Abstände einhalten, um eine optimale Luftzirkulation zu gewährleisten und die Wartung bzw. Pflege des Gerätes zu erreichtern.

In Umgebungen mit hoher Feuchtigkeit kann sich Kondenswasser im Gerät bilden und auf den Boden tropfen. Das Gerät nicht auf Böden aufstellen, die durch Wasser beschädigt werden können.

Das Gerät nicht über längerere Zeit direktem Sonnenlicht aussetzen.

3. ELEKTRISCHE ANSCHLUSSE

▲WARNUNG

DIESES GERÄT MULLS GEERDET WERDEN Dieser Eisbereiter erfordert einen Schutzkontakt, der nationalen und lokalen Bestimmungen entspricht.

Die Stromversorgung ausschalten, bevor Wartungs-, Reparatur- oder Reinigungsrarbeitenvorgenommen werden.

• Normalerweise ist dies von einem Elektriker mit entsprechender Qualifikation auszuführen.

Fur GB,IE & EU

Die Leitungen im Netzkabel sind nach dem folgenden Farbcode gekennzeichnet: Grun & Gelb = Schutzleiter Blau = Nullleiter Braun = spannungsfuhrender Leiter Die Farben der Adern im Netzkabel these Gerats stimmen möglichwerise nicht mit den Farbmarkierungen in Ihrem Stecker überein, thereofe imr wie folgt verfahren:

Der grun-gelbe Leiter ist an die Klemme anzuschlieben, die mit dem Buchstaben E oder dem Symbol 12 bzw. grün oder gelt-grün markiert ist. Die blaue Ader ist an die Klemme anzuschlieben, die mit dem Buchstaben N oder schwartz markiert ist. Die braune Ader ist an die Klemme anzuschlieben, die mit dem Buchstaben L oder rot markiert ist.

• Falls die Steckdosen am Aufstellungsort für den mit dem Produkt gefelften Stecker nicht geeignet sind, muss ein zugelassener Elektriker einen passenden Stecker anbringen. Ersatznetzkel konnen von Hoshizaki-Ersatztel/-Wartungsstellen bezogen werden.

Ein abgeschnittener, verkapselter (nicht zugänglicher Stecker) muss entsorgt werden. Versuchen Sie nicht, ihr wiederzuverwenden. Durch die Verwendung eines solchen Steckers in einer anderen Steckdose besteht die Gefahr eines elektrischen Schlags.

• Der verkapSELte Stecker ist nie ohne angebrachte Sicherungsabdeckung zu verwenden.

Der richtige Ersatz fur die abnehmbare Sicherungsabdeckung lasst sich anhand der Hersteller-Referenznummer ermitteltn, die auf den Stecker gestanzt ist.

Ersatzabdeckungen für Sicherungen sind von Hoshizaki-Ersatzteil-/Service-Zentren erhältlich.

Es sind 13-A-Sicherungen zu verwenden, die die Norm BS 1362 erfüllen.

4. WASSERZULAUF- UND WASSERABFLUSSANSCHLUSSE

▲WARNUNG

Nur an die kalte Trinkwasserversorgung anschließen.

• Die Anschlüsse an die Hauptwasserversorgung müssen entsprechend den Anforderungen der aktuellen Wasserversorgungs-oder Wasseranschlussbestimmungen ausgeführrt werden.

• Wasser für die Eisbereitung muss Trinkwasser sein. Wo Ablagerungen durch die Wasserqualität verursacht werden können, wird der Einbau eines externen Filters oder Weichmachers empfohlen. Wenden Sie sich an ihren örtlichen Wasseraufbereitungsspezialisten oder an den Hoshizaki-Kundendienst.

• In bestimmten Gebieten sind eine Installationsgenehmigung und die Dienste eines zugelassenen Installateurs erforderlich.

• Für Einzelheiten zur Installation lesen Sie die Installationsanleitung.
• Die Bemessungstemperatur für den Wasserzulauf beträgt 5 bis 35^ bei einem Bemessungsdruck von 0,05 bis 0,8 MPa (0,5 bis 8 bar) und einer erforderlichen Durchflussrate von 3,8 l/min.

II. BEDIENUNGSCANLEITUNG

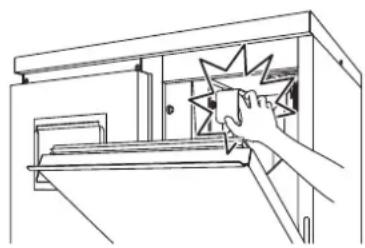

VORSICHT

Nicht in den Vorratsbehälter hineinsteigen und nicht mit den Händen in das Maschinenfach im Vorratsbehälter greifen. Kinder konnten im Gerät eingeklemmt werden oder der Eisbereitermechanismus könnte sich plottlich bewegen und Verletzungen verursachen.

HINWEIS

Alle Komponenten wurden werkssheitig eingestellt. Unsachgemäß Einstellarheiten können die ordnungsgemäß Funktion des Eisspenders beeinträchtigen.

Um eine Beschädigung des Verdichters zu vermeiden, nach Ausschalten des Eisbereiters mindestens 3 Minuten lang warten, bevor das Gerät wieder eingeschaltet wird.

HYGIENE

Dieser Eisbereiter ist für die Herstellung von Trinkwassereis konzipiert. Aus Gründen der Hygiene:

• Vor der Eisentnahme die Höhe waschen. Zum Entnehmen von Eis immer die Kunststoffschaufel (Zubehor) verwenden.
• Der Vorratsbehälter ist ausschließlich für Eis zu verwenden. Nichts anderes im Vorratsbehälter aufbewahren und keine anderen elektrischen Geräte im Vorratsbehälter verwenden.
• Vorratsbehälter vor der Verwendung reinigen (siehe „III. 1. REINIGUNG").
• Die Eisschaufel sauberhalten. Stets ein neutrales Reinigungsmittel verwenden und gründlich abspären.
• Nach der Entnahme von Eis immer die Tur schlieben, um das Eindringen von Schmutz Staub oder Ungeziefer in den Vorratsbehälter zu verhindern.

1. INBETRIEBNAHME

In der Regel nimmt der Aufsteller den Eisbereiter in Betrieb und startet die automatische Eisproduktion. Für Dauerbetrieb ist darauf zu achtenden:

• Dass der Wasserhahn geöffnet ist und
• dass der Eisbereiter an das Netz angeschlossen ist.

Um mit der Eisproduktion zu beginnen, die Position des Betriebsschalters auf der Bedienungstafel kontrollieren:

"OFF"-Position-in die"ON"-Positionstellen.

"ON"-Position - die Ice-Taste drucken.

2.AUSSCHALTEN

Die Stop-Taste auf der Bedienungstafel drücken. Die Modi „STOP" und „DRAIN" am Display leuchten auf. Dann erlischt nur der „DRAIN"-Modus.

3. MASSNAHMen FÜR DIE LANGFRISTIGE LAGERUNG DES EISBERITERS

HINWEIS

Dieser Eisbereiter arbeitet nicht bei Temperatures unter Null. Um Schaden an der Wasserzufahrleitung zu vermeiden, ist das Wasser aus dem Eisbereiter zu entfernen, sobald die Lufttemperatur unter 0^ sinkt.

HYGIENE

Wird der Eisbereiter zwei Tage oder länger ausgeschelt, das Wasser aus dem Eisbereiter ablassen, um eine Verunreinigung des Wasserkreises zu vermeiden.

1) Den Anweisungen unter 2. AUSSCHALTEN' folgen.
2) Den Netzschalter in die Position "OFF" stellen.
3) Wasserhahn der Wasserzufahrleitung schlieben.
4) Zulaufschlauch vom Wasserhahn abschrauben und das Wasser aus dem Schlauch ablaufen halten.
5) Die Stromversorgung unterbrechen/isolieren.
6) Alles Eis aus dem Vorratsbehälter entfernen und den Behälter rei-nigen.
7) Den Eisbereiter von professionellem, qualifiziertem Personal entleeren laßen.
8) Um den Eisbereiter neu zu starten, die Hinweise unter 1. INBETRIEBNAHME" befolgen.

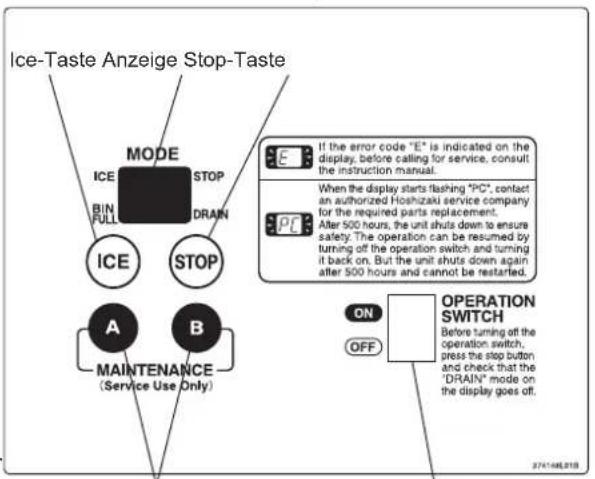

Bedienungstafel

Taste, Maintenance" (Wartung)
(nur für den Serviceeinsatz)
Betriebsschalter

III. WARTUNG

1. REINIGUNG

WARNING

Vor Durchführung von Reinigungs- oder Wartungsarbeiten immer den Netzstecker des Eisbereitersziehen.

Dieses Gerät darf nicht mit einem Wasserstrahl gereinigt werden.

VORSICHT

Bei der Verwendung eines Neutralreinigers oder von Natriumhypochlorit die Hinweise zur Vermeidung von Gesundheitsschäden aufmerksamlesen und beachten.

HINWEIS

Den Eisbereiter mindestens zweimal im Jahr von qualifiziertem Fachpersonal reinigen und desinfizieren setzen; den Verflüssiger mindestensomal im Jahr prufen und reinigen setzen.

Um Beschädigungen zu vermeiden, Kunststoffe nicht mit über 40^ welt Wasser oder in einem Geschirrspul erinigen.

[a] Gerat und Außenseite des Vorratsbehalters

Alle Außenflächen mindestens einmal in der Woche mit einem sauberen, weichen Tuch abwischen. Fett- und Schmutzspuren mit einem feuchten Tuch und neutrale Reinigungsmittel entfern.

[b] Reinigung/Desinfektion von Eisschaufel und Griff des Vorratsbehalters (täglich)

1) In einem geeigneten Behälter entweder 1 l Wasser mit 4 ml einer 5,25% igen Natriumhypochloritösung mischen oder den empfohlenen Hoshizaki-Desinfizierer nach Gebrauchsanleitung verwenden.
2) Die Eisschaufel länger als 3 Minuten in der Lösung baden. Gründlich spulen und zum Entfernen der Restflüssigkeit gut schütteln.

Hinweis: Abtrocknen mit einem Tuch kann zu erneuter Verschmutzung führen.

3) Zum Abwaschen des Vorratsbehaltergriffs einen Neutralreiniger benutzen. Gründlich spülen.
4) Ein sauberes Tuch mit der Desinfizierlösung tränken und den Griff abwischen. Benutzen Sie frisches Wasser und ein sauberes Tuch zum Absplen bzw. Abwischen.

[c] Reinigung/Desinfektion der Innenflächen des Vorratsbehalters (wochentlich)

1) Vorratsbehältertür öffnen und sämtliches Eis entfernen.

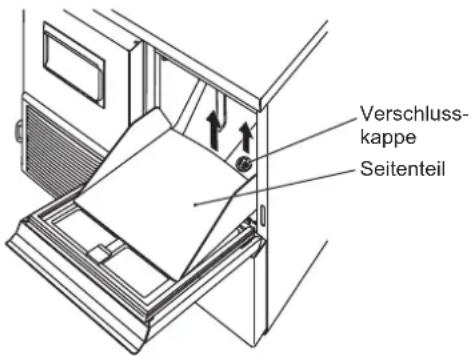

2) Das Seiteinteil liegt verdrehen, um es aus der linken und rechten Welle zu offen.
3) Die Verschlusskappe vom Boden des Vorratsbehalters entfern.
4) Die Auskleidung des Vorratsbehalters, das Seiteneil und die Verschlusskappe mit einem neutralen, nicht scheuernden Reinigungsmittel waschen. Gründlich spulen.

Hinweis: Darauf achten, dass das Vorratsbehälterstellglied am oberen Ende des Behalters nicht beschädigt wird.

5) In einem geeigneten Behälter entweder 5 l Wasser mit 18 ml einer 5,25% igen Natriumhypochloritösung mischen oder den empfohlenen Hoshizaki-Desinfizierer nach Gebrauchsanleitung verwenden.
6) Einen sauberen Schwamm oder ein Tuch mit der Lösung tränken und die Auskleidung des Vorratsbehalters, das Seiteneil und die Verschlusskappe abwaschen.
7)Seitenteil und Verschlusskappe wieder anbringen.
8) Die Vorratsbehältertür mit der Lösung abwischen. Die Vorratsbehältertür schlieben.
9) Mit der restlichen Lösung kann Zubehör desinfiziert werden.

Hinweis: Nach dem Desinfizieren weder trocken wischen noch spulen, sondern trocknen lassen.

[d]Vorratsbehältertür

Die Vorratsbehaltertur mindestens einmal pro Woche mit einem neutralen, nicht scheuernden Reinigungsmittel abwaschen. Nach dem Reinigen grundlich spullen und nach Bedarf desinfizieren.

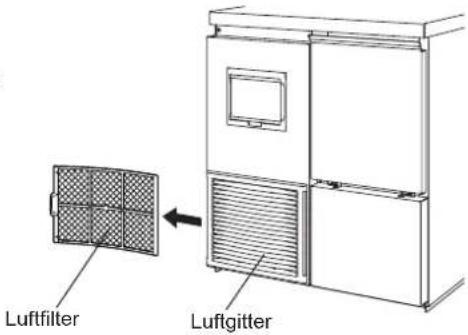

[e] Luftfilter

Siebfilter aus Kunststoff entfern den Schmutz oder Staub aus der Luft und verhindern das Verstopfen des Verflüssigers. Wenn die Filter verstufen, nimmt die Leistung des Eisbereiters ab. Die Luftfilter mindestens zweimal monatlich herausnahmen und reinigen:

1) Den Luftfilter vom Luftgitter schieben.
2) Den Luftfilter mit einem Staubsauger reinigen. Falls er sehr verstopft ist, Luftfilter mit warmem Wasser und einem Neutralreiniger auswahlen.
3) Den Luftfilter gründlich abspullen und trocknen.

HINWEIS

Nach der Reinigung nicht vergessen, den Luftfilter wieder einzusetzen.

2. INSPEKTION UND WARTUNG

HINWEIS

Folgende Teile müssen regelmäßiger überprüft und gewartet werden, um eine optimale Leistung des Eisbereiters sicherzustellen:

Presskopf (oberes Lager)

Gehäuse (unteres Lager)

Mechanische Dichtung

[a] Überprüfung

These Teile sollenn zwei Jahre nach Installation oder nach 10.000 Betriebsstunden uberprüft werden, je nachdem, welche Bedingung zuerst zutriftt. AnschlieBend sollte eine jährliche Überprüfung erfolgen. Bei Überschreiten der vom Hersteller angegebenen VerschleBgrenzden sind diese Teile zu ersetzen.

Allerdings hangt die tatsächliche Nutzungsdauer dieser Teile von der Wasserqualität und den Betriebsbedingungen ab. Bei schlechter Wasserqualität oder ungündigen Betriebsbedingungen empfält sich eine zahlige Überprüfung und Wartung.

Bei Fragen zu Inspektion und Wartung wenden Sie sichitte an ihren ortlichen Hoshizaki-Kundendienst.

[b] Auswechselung

Der Presskopf (Lager offen) und die mechanische Dichtung mussen nach vier Jahren seit der Installation oder 20.000 Betriebsstunden ausgewechselt werden, je nachdem, was früher eintritt, um das Risiko schwerer Unfälle oder Störungen zu verhindern. Wenden Sie sich zur Auswechselung an ihren Hoshizaki-Kundendienst.

Wenn die Gesamtbetriebsdauer 20.000 Stunden erreicht, blinkt am Display „PC". Nach weiteren 500 Stunden schaltet sich das Gerät aus Sicherheitsgründen ab. Wenden Sie sich zur Auswechselung an ihren Hoshizaki-Kundendienst, sobald das Display zu blinking beginnnt.

Wenn sich das Gerät nach 500 Stunden abschaltet, lassst sich der Betrieb durch Aus- und erneutes Einsatzen des Betriebsschalters wieder aufnahmen. Allerdings schaltet sich das Gerät nach 500 Stunden erneut ab. Wenden Sie sich zur Auswechselung an ihren Hoshizaki-Kundendienst, um den Betrieb wieder aufzunehmen.

Die Auswechselung des Gehäuses (Lager unten) kann je nach Wasserqualität und Verschleißzustand notwendig werden.

3. VOR ANRUF DES KUNDENDIENSTES

[a]Fehlercodeanzeige

Wenn der Fehlercode ^a auf der Anzeige aufleuchtet, uberprüfen Sie das Folgende, bevor Sie den Wartungs Dienst anrufen.

Code	Abhilfe
E0	Möglichkeit von Wasserlecks. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
E1	Schwache Eisproduktion. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
E2	Fehler im Wasserzuführkreis. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
E3	Ausfall des Getriebemotors. Den Betriebsschalter auf „OFF“ und nach 10 Minuten wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
E4	Ungewöhnlich hoher Seiteindrück. Luftfilter säubern. Kontrollieren, dass der Eisbereiter entsprechend der Installationsanleitung installiert worden ist. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
E5	Stromkreisausfall. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
E8	Der Kompressor konnte überhützt sein. Kontrollieren, dass der Eisbereiter entsprechend der Installationsanleitung installiert worden ist. Den Betriebsschalter auf „OFF“ und nach 10 Minuten wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
EA	Stromkreisausfall. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
Eb	Stromkreisausfall. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
EC	Stromkreisausfall. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
EE	Ausfall des Getriebemotors. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
EF	Zufuhrspannung ist zu niedrig. Kontrollieren, dass sich die Spannung im erforderlichen Bereich befindet, und dass der Eisbereiter keine Steckdose mit anderen Geräten teilt. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
EH	Stromkreisausfall. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
EL	Der Behälterendschalter ist ausgefallen. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
En	Stromkreisausfall. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.
EU	Steuerplatzinenfehler. Den Betriebsschalter auf „OFF“ und anschließlich wieder auf „ON“ stellen. Falls der Fehlercode nochmals aufluchtet, den Wartungs Dienst rufen.

[b] Keine Fehlercodeanzeige

Wenn der Eisbereiter nicht richtig oder gar nicht Funktioniert und keine Fehlercodeanzeige aufleuchtet, kontrollieren Sie das Folgende, bevor Sie den Wartungs Dienst anrufen:

• Das Gerät ist mit dem Stromnetz verbunden.
• Das Wasser ist eingeschaltet.
• Der Luftfilter ist sauber.

Wenn Sie weitere Hilfe oder Rat benötigen, wenden Sie sich an ihren Hoshizaki-Kundendienst.

4. ENTSORGUNG

Die gesetzlichen Bestimmungen zur Entsorgung these Gerates und des enthaltenen Kaltemittelgases. Vor dem Verschrotten des Gerates die Tur abnehmer, um zu vermeiden, dass sich Kinder im Gerat versehentlich einschlieben.

Richtige Entsorgung these Gerätes:

Dieses Kennzeichen bedeutet, dass these Gerät in der EU nicht mit dem normalen Haushaltsmüll entsorgt werden darf. Um Schäden der Umwelt oder der menschlichen Gesundheit durch unkontrollierte Müllbeseitigung zu vermeiden, recyclen Sie das Gerät und fördern Sie damit die nachhaltige Wiederverwertung von stofflichen Ressourcen. Nutzen Sie die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Handler, bei dem Sie das Gerät gekauft haben, um das gebrauchte Gerät zurückzugeben. Dort wird das Gerät der umweltfreundlichen Wiederverwertung zugeführrt.

5. GARANTIE

Hoshizaki garantiert dem Originalbesitzer/-benutzer, dass alle Markenprodukte von Hoshizaki für die Dauer der „Garantiezeit" frei von Material- und/oder Verarbeitungsfehlern sind. Die Garantie gilt für zwei Jahre ab Datum der Installation.

Die Haftung von Hoshizaki nach diesen Garantiebedingungen ist begrenzt. Sie schlieft Routinwartung und Reinigung sowie Wartungs- und/oder Reparaturarbeiten aus, die durch missbrächliche Benutzung oder fehlerhafte Installation verursacht worden sind.

Garantiereparaturen sind von einem zugelassenen Hoshizaki-Handler oder -Kundendienst mit Hoshizaki-Originalbauteilen auszufahren.

Für vollständige Informationen zur Gewährleistung und zugelassene Kundendienste wenden Sie sichitte an ihren Handler/ Lieferanten oder den nachstgelegen den Hoshizaki-Kundendienst:

Hoshizaki UK - Vereinigtes Königreich, Irland

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Middle East - Naher Osten

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Deutschland - Deutschland, Schweiz, Österreich, Polen, Tschechische Republik, Slowakei

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Benelux - Niederlande, Belgien, Luxemburg
TEL.: [phone]

[e-mail]

Hoshizaki France - Frankreich

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Italia - Italien

TEL: [phone]

TEL: [phone]

[e-mail]

Hoshizaki Iberia - Spanien, Portugal

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Europe B.V. - alle anderen Ländern innerhalb

Europa und Afrika

TEL: [phone]

FAX: [phone]

[e-mail]

TECHNISCHE DATEN

Model FM-120KE-HC FM-120KE-HCN FM-120KE-50-HC
Typ Luftgekühlt, Flockeneis	Luftgekühlt, Nuggeteis Luftgekühlt,	Flockeneis
Stromversorgung	1 Phase / 220-240 V, 50 Hz	1 Phase / 220-240 V, 50 Hz	1 Phase / 220-240 V, 50 Hz
Anschlussleistung 355 W 355 W
Eisproduktion in 24 Std. 125 kg(Umgebung 10 °C, Wasser 10 °C)		110 kg(Umgebung 10 °C, Wasser 10 °C)	125 kg(Umgebung 10 °C, Wasser 10 °C)
Abmessungen 640 mm (B)x 600 mm (T) x800 (798-833) mm (H)		640 mm (B) x 600 mm (T) x800 (798-833) mm (H)	940 mm (B) x 600 mm (T) x800 (798-833) mm (H)
Kältemittel	R290, 100 g	R290, 100 g	R290, 100 g
Isolierschaum-Treibmittel	FKW-frei	FKW-frei	FKW-frei
Gewicht	Netto: 66 kg (brutto: 76 kg)	Netto: 66 kg (brutto: 76 kg)	Netto: 76 kg (brutto: 88 kg)
Umgebungstemp	5 - 40 °C	5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp	5 - 35 °C	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungsspanningsbereich	Nennspannung ± 6 %	Nennspannung ± 6 %	Nennspannung ± 6 %

Model FM-120KE-50-HCN	FM-80KE-HC	FM-80KE-HCN
Typ Luftgekühlt, Nuggeteis	Luftgekühlt, Flockeneis Luftgekühlt,	Nuggeteis
Stromversorgung	1 Phase / 220-240 V, 50 Hz	1 Phase / 220-240 V, 50 Hz	1 Phase / 220-240 V, 50 Hz
Anschlussleistung 355 W 270 W
Eisproduktion in 24 Std. 110 kg(Umgebung 10 °C, Wasser 10 °C)		85 kg(Umgebung 10 °C, Wasser 10 °C)	75 kg(Umgebung 10 °C, Wasser 10 °C)
Abmessungen 940 mm (B)x 600 mm (T) x800 (798-833) mm (H)		640 mm (B) x 600 mm (T) x800 (798-833) mm (H)	640 mm (B) x 600 mm (T) x800 (798-833) mm (H)
Kältemittel	R290, 100 g	R290, 63 g	R290, 63 g
Isolierschaum-Treibmittel	FKW-frei	FKW-frei	FKW-frei
Gewicht	Netto: 76 kg (brutto: 88 kg)	Netto: 65 kg (brutto: 75 kg)	Netto: 65 kg (brutto: 75 kg)
Umgebungstemp	5 - 40 °C	5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp	5 - 35 °C	5 - 35 °C	5 - 35 °C
Wasserzufuhrdruck	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungsspanningsbereich	Nennspannung ± 6 %	Nennspannung ± 6 %	Nennspannung ± 6 %

Model FM-60KE-HC	CM-50KE-HC
Typ Luftgekühlt, Flockeneis	Luftgekühlt, Würfleis
Stromversorgung	1 Phase / 220-240 V, 50 Hz	1 Phase / 220-240 V, 50 Hz
Anschlussleistung 310 W	310 W
Eisproduktion in 24 Std. 65 kg(Umgebung 10 °C, Wasser 10 °C)		55 kg(Umgebung 10 °C, Wasser 10 °C)
Abmessungen 498 mm (B)x 570 mm (T)x697 mm (H)		498 mm (B)x 570 mm (T)x697 mm (H)
Kältemittel R290, 50 g	R290, 50 g
Isolierschaum-Treibmittel	FKW-frei	FKW-frei
Gewicht	Netto: 49 kg (brutto: 58 kg)	Netto: 49 kg (brutto: 58 kg)
Umgebungstemp	5 - 40 °C	5 - 40 °C
Wasserzufuhrtemp	5 - 35 °C	5 - 35 °C
Wasserzufahrdruck	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Versorgungsspanningsbereich	Nennspannung ± 6 % Nennspannung ± 6 %

BELANGRIJKE VEILIGHEIDSINFORMATIE

3. ELEKTRISCHE AANSLUITINGEN

Mechanische aufdichting

[a] Inspectie

[e-mail]

[e-mail]

Hoshizaki France - Francia

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Iberia - España, Portugal

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Middle East - Oriente Medio

TEL: [phone]

FAX: [phone]

[e-mail]

[e-mail]

Hoshizaki France - Francia

TEL: [phone]

FAX: [phone]

[e-mail]
