MANUAL DE USUARIO FM-120KE-50-HC Hoshizaki

MANUAL DE INSTRUCCIONES

(instrucciones traducidas)

MANUALE D'ISTRUZIONI

(traduzione)

FOR END USER

POUR UTILISATEUR

FÜR DEN ENDKUNDEN

VOOR DE GEBRUKER

PARA USUARIO

PER L'UTENTE FINALE

FM-120/80KE-HC

FM-120KE-HC

FM-120KE-HCN

FM-120KE-50-HC

FM-120KE-50-HCN

FM-80KE-HC

FM-80KE-HCN

FM-60KE-HC

CM-50KE-HC

ENGLISH	IMPORTANT SAFETY INFORMATION.1I. INSTALLATION INSTRUCTIONS31. CONSTRUCTION32. LOCATION33. ELECTRICAL CONNECTIONS4. WATER SUPPLY AND DRAIN CONNECTIONSII. OPERATING INSTRUCTIONS51. START UP52. SHUT DOWN53. PREPARING THE ICEMAKER FOR LONG STORAGE5III. MAINTENANCE61. CLEANING62. INSPECTION AND MAINTENANCE73. BEFORE CALLING FOR SERVICE84. DISPOSAL95. WARRANTY9SPECIFICATIONS10
FRANCAIS	INFORMATIONS DE SECURITE IMPORTANTES11I. CONSIGNES D'INSTALLATION131. CONSTRUCTION132. EMPLACEMENT133. BRANCHEMENTS ELECTRIQUES144. BRANCHEMENTS D'ARRIVEE ET DE VIDANGE D'EAU14II. CONSIGNES D'UTILISATION151. MISE EN MARCHE152. ARRET163. PREPARATION DU DISTRIBUTEUR DE GLACE EN VUE D'UN ENTREPOSAGE DELONGUE DUREE16III. MAINTENANCE161. NETTOYAGE162. INSPECTION ET ENTRETIEN183. AVANT D'APPELER UN REPARATEUR194. MISE AU REBUT205. GARANTIE20SPECIFICATIONS21
DEUTSCH	WICHTIGE SICHERHEITSHINWEISE22I. INSTALLATIONSANLEITUNG241. KONSTRUKTION242. AUFSTELLUNGSORT243. ELEKTRISCHE ANSCHLUSSE254. WASSERZULAUF- UN WASSERABFLUSSANSCHLUSSE25II. BEDIENUNSANSLEITUNG261. INBETRIEBNAHME262. AUSSCHALTEN273. MASSAHMEN FÜR DIE LANGFRISTIGE LAGERUNG DES EISBEREITERS27III. WARTUNG271. REINIGUNG272. INSPEktion UND WARTUNG293. VOR ANRUF DES KUNDENDIENSTES294. ENTSORGUNG315. GARANTIE31TECHNISCHE DATEN32

NEDERLANDS

BELANGRIJKE VEILIGHEIDSINFORMATIE 33

I. INSTALLATIE-INSTRUCTIES 35

1. CONSTRUCTIE 35
2. LOCATIE 35
3. ELEKTRISCHE AANSLUITINGEN 36
   4.AANSLUITING VAN WATERTOEVOER- EN WATERAFVOERLEIDINGEN 36

II. BEDIENINGSINSTRUCTIES 37

1. OPSTARTEN 37
2. UITZETTEN 38
3. DE IJSMAKER GEREEDMAKEN VOOR LANGDURIGE OPSLAG 38

III. ONDERHOUD 38

1. REINIGING 38
2. INSPECTIE EN ONDERHOUD 40
3. VOORDAT U BELT VOOR SERVICE 40
4. VERWIJDERING 42
   5.GARANTIE 42

SPECIFICATIONS 43

ESPANOL

INFORMATION IMPORTANTE DE SEGURIDAD 44

I. INSTRUCCIONES DE INSTALLACION 46

1. ESTRUCTURA 46
   2.UBICACION 46
2. CONEXIONES ELECTRICAS 47
3. SUMINISTRO DE AGUA Y CONEXIONES DE DRENAJE 47

II. INSTRUCCIONES DE UTILIZACION 48

1. PUESTA EN MARCHA 48
2. DESCONEXION 48
3. PREPARACION DE LA MAQUINA DE HIELO PARA UN ALMACENAMIENTO PROLONGADO 48

III. MANTENIMIENTO 49

1. LIMPIEZA 49
2. REVISION Y MANTENIMIENTO 51
   3.ANTES DE LLAMAR AL SERVICIO TECNICO 51
3. ELIMINACION 52
   5.GARANTIA 52

ESPECIFICACIONES 53

ITALIANO

INFORMAZIONI IMPORTANTI SULLA SICUREZZA 55

INFORMACION IMPORTANTE DE SEGURIDAD

A loLarge de este manual apareceran avisos para llamar su atencion sobre situaciones que podrrian tener como consecuencia la muerte, heridas graves o daños en la unidad.

△ADVERTENCIA	Indica una situación peligrosa que, de no evitarse,oulda tener comoresultado la muerte o heridas graves.
△ATENCIón	Indica una situación peligrosa que, de no evitarse,oulda tener comoresultado heridas leves o moderadas.
AVISO	Indica una situación peligrosa que, de no evitarse,oulda tener comoresultado daños en la unidad.
△HIGIENE	Indica precauciones importantes para la higiene y la seguridad de la comida.
IMPORTANTE	Indica información importante acerca del uso y el cuidado de la unidad.

Estaquina de hielo utilize refrigerante (propano) y aislamento de espuma sin HFC, ambos ecologicamente@sostenibles; lo que significa que no contribuyen de modo negativo a la reduccion de la capa de ozono ni potencian el calentamento global.

▲ADVERTENCIA

Estaquina de hielo contiene refrigerante inflamabile en launidad de refrigeración, solamente技术和orizados deben encargarse de su instalación, manipulación, mantenimiento y eliminación.

El refrigerante que contiene estaquina de hielo es inflamabile y se Halla aislado de modo estanco en el sistema de refrigeración. A pesar de que el riesgo de fugas de refrigerante durante el uso normal sea minimum, extreme las precauciones al Manipular laquina de hielo para evaporar Cause los sistemas.

En caso de daños accidentales en el sistema de refrigeración que provoquen una fuga de refrigerante:* No create una fuente de ignisión en la zona.* No utilize interruptores electricos o enchufes en la zona.* No utilize una llama descubierta.* Ventile el área de forma inmediata abriendo puertas y/o ventanas.* Llame al ingeniero del service的专业.

Estaquina de hielo comercial soloDebe utilizes para los fines para los que ha sido expresamente disnada.Cualquier otherutilizationdeberá considerarse inadeckauiday, por lo tanto, potencialmente peligrosa. El fabricante no sera responsable de ningún daño causado por un uso incorrecto, inadeccuado orirrazonable.

La instalación y, si fuea necessitiesario, la reubicacion,Debe serrealizadaunicamente por personalequalido, de acuerdo con la normativa vigente y las instrucciones del fabricante.

Mantenga los orificios de ventilación, de la carcasa de laquina o de laestructura integrada, libres de qualquier obstruccion.

No haga uso de dispositivos mecánicos ni deotvos mediosdistinctos de los recomendados por el fabricante para acelerar el procesodecongelación.

No dañel circuitodel refrigerante.

No utilise aparatos electricos Dentro de los comportimientos de almacenamento de alimentos del aparato.

No almacene sustancias explosivas, como por exemple aerosoles con propelente inflamable, en este aparato.

El uso deequalquier aparato eletrico requiere tener presentesalgunas normasfundamentales.En particular:*Un alto grado dehumedad incrementa el riesgo potencialde cortocircuitos y de descargaselectricas. En caso de duda, desconnecte laquina de hielo.*No dañelse cable de alimentación eletrica ni tire de este para desconectar laquina dehielo de la redelectrica.Si se daña el cable de alimentación,debárasustituirse por un cable de repuestos disponibleen loscentros de repuestos/servicio de Hoshizaki.No toque las parteselectricain manipulelos interruptores con las manos humedes.*Este aparato no estádisnado para serutilizzato porpersonas (incluidos niños)cocapacidades fisicas,sensoriales omentales reduidas,o sin experiencia yconocimientos;no obstarote,puede serutilizzato por niños de a partir de 8 años y porpersonas con lasminusvalíasantespecificadassiempreque seencuentren bajo la supervisión deunapersona responsablede suseguidad.*Los niños no débenjuguer conel equipo.*Los niñossin supervisiónno debenrealizarla limpieza ni elmantimiento de 用户.*No trate de改动ar laquina de hielo.El desmontaje olar reparación delmaquina solodebe serrealizzato porpersonalcualificado.

Al colocar el aparato,compruebe queel cable de alimentación no quede atrapado ni estdeñana.

No coloque multipltestomade corrienteportátilles o fuentes de alimentación portátilles en la parte posterior del aparato.

El significado deeste"simboloISO7010W021es:Advertencia:riesgo de incendio/materiales inflamables

IMPORTANT

Este folleto esuna parte integral yesencial del producto yel usuario debeguardarlo enbuenasconditions.

Porfavor,lea atentamentelasindicacionesyobservacionesdeeste folleto,que sepropononofreceral usuario toda lainformaciónespecial para eluso seguro yelmantimiento delproducto.Además,ofreceal usuario UNICAMENTEASESORAMIENTOpararealizarcorrectamente lainstalación,elmantimiento ylas reparacionesde laquina dehielo.

Porfavor,guardeeste folleto paracaulquier futura consultaquesea necesaria.

Consulte elmanual deinstalacióndeeste producto parainstalarro correctamente.

Estos productostienenunaclasificacionIP20.

I. INSTRUCCIONES DE INSTALLACION

1. ESTRUCTURA

2. UBICACION

▲ADVERTENCIA

Estaquina de hielo no está disnada para uso en el exterior.

Laquina de hielo no debe colocarse cerca de hornos, parrillas u otheras fuentes de calor.

Este aparato no es apropiado para su instalacion en una zona en la que pueda haber unchorro de agua.

▲ATENCION

Laquina de hielo debe ubicarse sobre una base firme y nivelada.

AVISO

No coloque nada encima de laquina de hielo ni delante de la rejilla.

IMPORTANTE

La temperature ambiente normal de funciona bajo atm. La suministro de agua es únicamente para agua fría. La utilización de la这其中 su�能ar su producción.

Deje el espacio asignado akeepingla circulación de aire y satisfitar las eventuales operaciones de reparación o mantenimiento. Vista superior Vista lateral Parte laterale Parte delantera Parte delantera Parte delantera Es possible que en algunos entornos con un nivel alto de humedad se forme condensación en el interior de la这其中 gotee en el sueño. No la instale en sueños sensibles al agua.

Evite la exposión prolongada del equipo a la luz del sol directa.

3. CONEXIONES ELECTRICAS

▲ADVERTENCIA

ESTA MAQUINA DEBE CONECTARSE A TIERRA Esta máquina de hielo requiere una connexion a tierra conforme a la normativa electrónica nacional y local.

Antes de realizar operaciones de mantenimiento, reparación o limpieza, desconnecte la unidad de la red electrónica.

• Normalmente son necessarios un permiso eletrico y los servicios de un electricista acreditado.

Para el Reino Unido, la Republica de Irlanda y la UE

• Los hilos del cable de red estar coloreados de acuerdo con el número suiviente:

Verde y amarillo = Puesta a tierra de proteccion

Azul = Neutro

Marrón = Activo

Es posible que los colores de los hilos del cable de red de este equipo no se correspondan con las marcas de color que identifican los terminales del enchufe que se utilise. En ese caso, proceda del modo suiviente:

El hilo verde y amarillo se debe conectar al terminal del enchufe marcado con la letra E, o con el simbolo 12 , o de color.
verde o de color verde y amarillo. El hilo azul debe conectarse al terminal marcado con la letra N o de color negro. El hilo marrón debe conectarse al terminal marcado con la letra L o de color rojo.

• En caso de que las tomas de corriente del lugar donde se va a instalar no Sean adecuadas para el enchufe que se suministra con el producto, consulte con un electricista acreditado para que le instale un enchufe adequado. Los cables de alimentacion de repuestos peuvent obtenerse en los centros de repuestos/servicio de Hoshizaki.

Si la clavija no reutilizable se ha cortado del cable de alimentacion, dicha clavija debe desecharse. No trate de reutilizarla. La introduccion de esta clavija enequalquier toma de corrienterepresenta un grave riesgo de descargaelectrica.

• La clavija no reutilizable no debe utilizesnear sin una tapa de fusibles montada.

El recambio correcto de la tapa de fusibles desmontable se identifica por el numero de referencia del fabricante grabado en la propia clavija.

Puede obtener tapas de fusibles de repuestos en los centros de repuestos/servicio de Hoshizaki.

Los fusibles deben ser de 13 A y estar homologados según BS 1362.

4. SUMINISTRO DE AGUA Y CONEXIONES DE DRENAJE

▲ADVERTENCIA

Conecte laquina únicamente a un suministro de agua fria potable.

• La connexion a la red de suministro general de agua debe hacer segun la regulacion vigente de cada pais en materia de suministro de agua o racores.
• El agua de laquina de hielo debe ser potable. Si la calidad del agua pueda provocar problemas con la cal, es recomendable instalar un bajo externo o un suavizante. Pongase en contacto con un profesion en el tratamento de aguas local o con un agente de service de Hoshizaki.
• En algunos zonas peuvent ser nécessarios un permiso para obras de fontaneria y los servicios de un fontanero accreditation.
• Consulte el manual de instalación para poderarlos detalles de la instalación.
• La temperatura nominal de suministro de agua es de 5 - 35 °C a una presión nominal de 0,05 - 0,8 MPa (0,5 - 8 bar) con un caudalrequiredo de 3,8 L/min.

II. INSTRUCCIONES DE UTILIZACION

ATENCLON

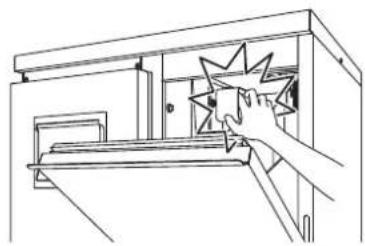

No entre en la cuba de almacenimiento o ponga las manos en el compartmento interno. Los niños peuvent estar atrapados bajo el mecanismo de laquina de hielo podra moverse repentinamente, lo que pueda provocar heridas.

AVISO

Todoos componentes estan ajustados de fabrica. Un ajuste incorrecto peutecovoc averias.

Si desconecta la unidad, espere al menos 3 horas antes de ponerla de nuevo en marcha para evaporar que el compresor se averie.

AHIGIENE

Estaquina de hielo ha sido disenada para producir hielo comestible. Para mantener la higiene de laquina:

• Lávese las manos antes de extraer hielo. Utilice la pala de plástico que se suministra (accesorio).
• La cuba de almacenimiento solo puede utiliser para el hielo. No almacene en la cuba ninguna otra casa ni utilise algunos aparatos electricos en ella.
• Limpie la cuba de almacenamento antes de utilizesarla (vease "III. 1. LIMPIEZA").
• Mantenga la pala limpia. Límpiela con un detergente neutro y aclárela bien.
• Cierre la puerta después de extraer hielo para evaporar que usar suscedad, polvo o insectos en la cuba de almacenimiento.

1. PUESTA EN MARCHA

El instalador normalmente prepara laquina de hielo para que arranque con el proceso automatico de produccion. Para garantizar el functiomento en regimen continuo, asegurese de que:

• La llave de paso del agua está abierta, y que
• Laquina de hielo está enchufada en la red de alimentación electrica.

Para起初 el proceso de produccion de hielo, compruebe la posicion del interruptor de functiOnamento en el panel de operaciones:

Posicion "OFF" (desactivado) - Situeto en la posicion "ON" (activado).

Posicion "ON" (activado) - Pulse el boton Ice.

2. DESCONEXION

Pulse el botón Stop del panel de operaciones. Los modelos "STOP" y "DRAIN" se iluminan en la pantalla. A continuación, solo se apaga el modo "DRAIN".

3. PREPARACION DE LA MAQUINA DE HIELO PARA UN ALMACENAMIENTO PROLONGADO

AVISO

Estaquina de hielo no funciona a temperatas inferiores al punto de congelacion del agua. Para prevenir averias en la tuberia de suministro de agua, drene laquina de hielo cuando la temperatura del aire sea inferior a cero.

HIGIENE

Si va a tener laquina de hielo apagada durante dos o más días, drénela para evaporar la contaminación del circuito de agua.

1) Siga las instrucciones del apartado "2. DESCONEXION".
2) Coloque el interruptor de funciona en la posicion "OFF".
3) Cierre la llave de caso del agua.
4) Desconecte la manguera de entrada de la llave de paso de agua y vaciela.
5) Desconecte/aisle la fuente de alimentacion.
6) Extraiga todo el hielo de la cuba de almacenimiento y límpiela.
7) Solicite a personalriallicado que realice el drenaje de la maquina de hielo.
(8) Para reiniciar laquina de hielo, siga las instrucciones del apartado "1. PUESTA EN MARCHA".

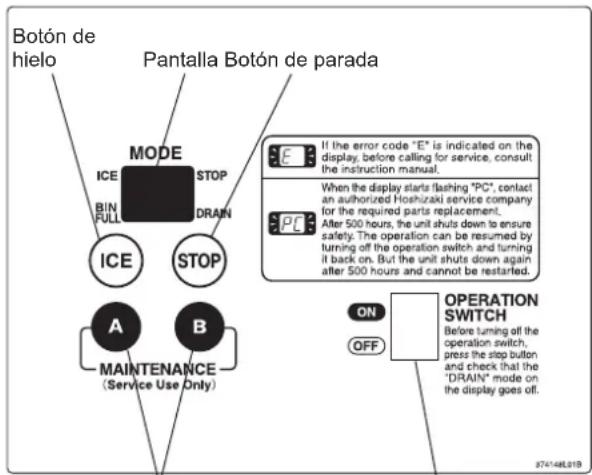

Panel de operaciones

Botón de mantenimiento (solo para uso de mantenimiento)
Interruptordecfuncionamento

III. MANTENIMIENTO

1. LIMPIEZA

▲ADVERTENCIA

Antes de realizar cualquier operation de limpieza o mantenimiento, desenchufe lamaids de hielo de la red electrica.

Estaquina noDebte limpiarse con unchorro de agua.

ATENCIón

Si va a utiliser un detergente neutro o hipoclorito sódico, lea bien y asegúrese de parler las instrucciones proportionadas paraatarposibles problemaes de salute.

AVISO

Solicit a personal capacité de mantenimiento la limpieza y esterilización del sistema de agua de la这笔a de hielo al menos dos veces al año y la revisión y limpieza del condensador al menos una vez al año.

Paraatarposiblesdaños, no limpie las piezas de plástico con agua a una temperatura superior a 40 °C o en un lavavajillas.

[a] Exterior de laquina y de la cuba

Limpie el exterior al menos una vez por coma n un trapo limpio y suave. Ullice un trapo hmedecido con un detergente neutro para eliminar la grasa o la socidad.

[b] Limpieza/esterilizacion de la pala y el asa de la cuba de almacenamento (cada dia)

1) Mezcle 1 litro de agua con 4 ml de una solución de hipoclorito sódico al 5,25% en un recipientte adecuado, o bien utilise el esterilizador recommendado Hoshizaki según las instrucciones.
2) Sumerja la pala en la solución durante mas de 3关键时刻. Aclara con abundante agua y sacudala para eliminar el excesso de liquido.

Nota: el uso de un trapo para secarla podrfa contaminarla.

3) Utilice un detergente neutro para lavar el asa de la cuba de almacenamento. Aclarelo con abundante agua.
4) Empape un trapo limpio con la solución esterilizadora y limpie el asa. Utilice agua potable y un trapo limpio para aclarar/ secar.

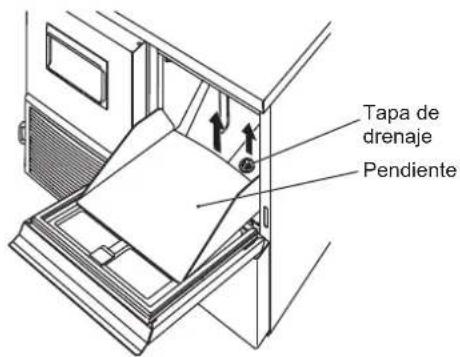

[c] Limpieza/esterilizacion del interior de la cuba de almacenamento (cada semana)

1) Abra la puerta de la cuba de almacenimiento y extraiga todo el hielo.
2) Combe un poco la pendiente para sacarla de los ejes laterales.
3) Extraiga el tapón de drenaje ubicado en la base de la cuba de almacenimiento.
4) Lave el revestimiento de la cuba, la pendiente y el tapón de drenaje con un detergente neutro no abrasivo. Aclarélo con abundante agua.

Note: cude de no dañar el acontecimiento de control de la cuba situado en la parte superior de esta.

5) Mezcle 5 litres de agua con 18ml de una solución de hipoclorito sódico al 5,25% en un recipiente adecuado, o bien utilise el esterilizador de agua recommendado por Hoshizaki cuando las instrucciones.

6) Empape una esponja o un trapo limpio con la solución y páseo por el revestimiento, la pendiente y el tapón de drenaje de la cuba de almacenimiento.
7) Vuelva a colocar la pendiente y el tapón de drenaje.
8) Limpie la superficie de la puerta de la cuba con la solución. Cierre la puerta de la cuba.
9) La solución restante peut utiliser para esterilizar los utensilios.

Nota: no seque con un trapo ni aclare con agua after de la esterilizacion; deje que se seque al aire.

[d] Puerta de la cuba de almacenimiento

Limpie la puerta de la cuba de almacenamento con un limpiador neutro no abrasivo al menos una vez por coma. Después de limpiarla, aclarelasciousamente y esterilicela si esnecessary.

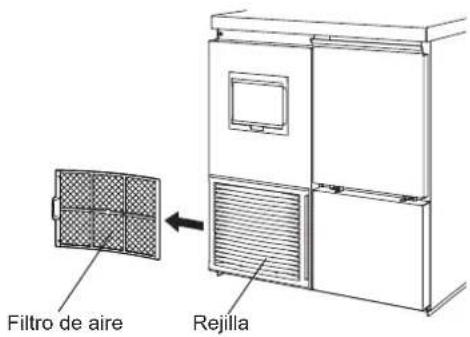

[e] Filtro de aire

Los filros de aire con malla de plastico eliminan la sueidad o el polvo del aire y evitan que el condensador se obstruya. Si el filro se obstruye, el rendimiento de laquina de hielo se reduce. Desmonte y limpie los filros de aire al menos dos vezes al mes:

1) Deslice el filtro de aire para desmontarlo de la rejilla.
2) Limpie el filtro de aire con un aspirador. Cuando el filtro de aire está muy obstruido, utilise agua tibia y un detergente neutro para lavarlo.
3) Aclare yootere iifre de aire cuidadosamente.

AVISO

Tras la limpieza, asegúrese de volver a colocar el bajo de aire en su lugar.

2. REVISION Y MANTENIMIENTO

AVISO

Paraoculara:

Porvenir lapellida,la rolfide,la roscilla,la rosta,la roque,la rojo,la roche,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles.

Cabezal:

Porvenir elpalear,la rolfide,la roca,la rojo,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles

Carcasa:

Porvenir la rolfide,la roca,la rojo,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los ciebles,la rojo de los cIEC

Junta mecnica

[a] Inspeccion

Estas partes deen revisarse dos aos despues de su instalacion, o bien tras 10.000 horas de functiomento, dependiend of la situacion que se de primero. Despues, debera revisarse una vez al an. Es necessario cambiar estas piezas si el desgaste es mayor al recomendado de fabrica.

Sin embargo, la vida uyil de la unidad dependera de la calidad del agua y del entorno. Cuando las propiedades del agua sean malas o extremas, sera recomendable revisar y llvar a cabo labores deostenimiento con mas fecuencia.

Consulte con el encargado de reparaciones local de Hoshizaki todo lo relacionado con los servicios de revision y mantenimiento.

[b] Sustitución

El brazal de extrusion (cojinate superior) y la junta mecnica deben sustituirse a los quatre años de su instalacion o despues de 20 000 horas de functiamento, lo que ocurre primero, para evaporar el riesgo de averias o accidentes graves. Para la satisfuacion,pongase en contacto con el service technique of Hoshizaki de su zona.

Cuando el tiempo de configuracion total alcanza las 20 000 horas, en la pantalla parpadea "PC". A continuacion, al cabo de 500 horas, la unidad se desactiva para garantizar la seguridad. Pongase en contacto con el service Tecnico de Hoshizaki de su zona para que realice la sustitucion tan prento como la pantalla empiece a parpaear.

Cuando la unidad se desactiva al cabo de 500 horas, la operation可以选择 reanudarse desactivando el interruptor de configuracion y volviendolo a activar. Pero la unidad decide a desactivarse bajo el cabo de 500 horas. Para reanudar el configuracion, pongase en contacto con el service Tecnico de Hoshizaki para Obtener el recambio necessario.

Es posible que deba sustituirse la carcasa (cojinate inferior), dependiendo de la calidad del agua y del desgaste.

3. ANTES DE LLAMAR AL SERVICIO TECNICO

[a] Indicación del número de error

Si en la pantalla se visualiza el número de error "E", antes de llamar al service Tecnico comprove lo importante.

Código	Solución
E0	Posibiliad de fugas de agua. Lleave el interruptor de funciona a la posición OFF (desactivado) y bajo a ON (activado). Si vuelte a aparecer el número de error, llame al service de reparaciones.
E1	Baja producción de hielo. Lleave el interruptor de funciona a la posición OFF (desactivado) y bajo a ON (activado). Si vuelte a aparecer el número de error, llame al service de reparaciones.
E2	Fallo del circuito de suministro de agua. Lleave el interruptor de funciona a la posición OFF (desactivado) y bajo a ON (activado). Si vuelte a aparecer el número de error, llame al service de reparaciones.
E3	Fallo del motor de engranajes. Lleave el interruptor de funciona a la posición OFF (desactivado) y bajo a ON (activado) al cabo de 10 horas. Si vuelte a aparecer el número de error, llame al service de reparaciones.
E4	Presión secundaria anormalmente alta. Limpie el filtro de aire. Compruebe que laquina de hielo está correctamente instalada de acuerdo con lasindicaciones del manual de instalación. Lleave el interruptor de funciona a la posición OFF (desactivado) y bajo a ON (activado). Si vuelte a aparecer el número de error, llame al service de reparaciones.
E5	Fallo en el circuito electrico. Lleave el interruptor de funciona a la posición OFF (desactivado) y bajo a ON (activado). Si vuelte a aparecer el número de error, llame al service de reparaciones.
E8	El compresor podra estar recalentado. Compruebe que la这其中e de hielo esté correctamente instalada de acuerdo con las indicaciones del manual de instalación. Lleave el interruptor de configuraciona a la posicón OFF (desactivado) y luego a ON (activado) al cabo de 10mnitos. Si vuela a aparecer elcottido de error,llame al service de reparaciones.
EA	Fallo en el circuitto eletrico. Lleave el interruptor de configuraciona a la posicón OFF (desactivado) y luego a ON (activado). Si vuela a aparecer elcottido de error,llame al service de reparaciones.
Eb	Fallo en el circuitto eletrico. Lleave el interruptor de configuraciona a la posicón OFF (desactivado) y luego a ON (activado). Si vuela a aparecer elcottido de error,llame al service de reparaciones.
EC	Fallo en el circuitto eletrico. Lleave el interruptor de configuraciona a la posicón OFF (desactivado) y luego a ON (activado). Si vuela a aparecer elcottido de error,llame al service de reparaciones.
EE	Fallo del motor de engranajes. Lleave el interruptor de configuraciona a la posicón OFF (desactivado) y luego a ON (activado). Si vuela a aparecer elcottido de error,llame al service de reparaciones.
EF	La tensión de alimentacion es demasiado bajo. Compruebe que el voltaje se enquirytra en el intervalo requerido y que la这其中e no comparte el enchufe conotiros aparatos. Lleave el interruptor de configuraciona a la posicón OFF (desactivado) y luego a ON (activado). Si vuela a aparecer elcottido de error,llame al service de reparaciones.
EH	Fallo en el circuitto eletrico. Lleave el interruptor de configuraciona a la posicón OFF (desactivado) y luego a ON (activado). Si vuela a aparecer elcottido de error,llame al service de reparaciones.
EL	Fallo en el interruptor de control de la cuba. Lleave el interruptor de configuraciona a la posicón OFF (desactivado) y luego a ON (activado). Si vuela a aparecer elcottido de error,llame al service de reparaciones.
En	Fallo en el circuitto eletrico. Lleave el interruptor de configuraciona a la posicón OFF (desactivado) y luego a ON (activado). Si vuela a aparecer elcottido de error,llame al service de reparaciones.
EU	Fallo de la placactrladora. Lleave el interruptor de configuraciona a la posicón OFF (desactivado) y luego a ON (activado). Si vuela a aparecer elcottido de error,llame al service de reparaciones.

[b] Sin indicación de número de error

Si laquina de hiero no funciona correctamente o no funciona en absoluto y en la pantalla no aparece el numero de error, antes de llamar al service de reparaciones disfruebe que:

• Launidad está conectada a la red electrónica.
• El agua está conectada.
• El filtro de aire está limpio.

Para asistencia o asesoramento adiconiales,pongase en contacto con el agente de reparaciones local de Hoshizaki.

4. ELIMINACION

Siga las normativas locales aplicables a la eliminacion de este equipo y el gas refrigerante que contiene. Antes de desechar el equipo, quite la puerta para evaporar que niños queden atrapados bajo jugando.

Eliminación correcta de este producto:

Estas marcas indican que está prohibido eliminar este producto jusqu'con other desechos de uso domestico en todo el territorio de la UE. Para evitar el possible daño al medioambiente o a la salute publica,provocado por la elimination no controlada de desechos, recicelos de forma responsable para fomentar la reutilizacion sostenible de los recursos materiales. Para devolver el dispositivo usado, utilise los sistemas de develulacion y recogida o pongase en contacto con el punto de vente en el que adquirio el producto. El personal se encargarde de que el producto se recicle respetando el medioambiente.

5. GARANTÍA

Hoshizaki garantiza al usuario/propietario que ninguno de los products de sumarca presentaran defectos de material o mano de obr durante la duracion del "periodo de garantia". La garantia sera efectiva durante dos años a partir de la fecha de instalacion.

La responsabilitad de Hoshizaki segun los tnermos de esta garantia es limitada y excluira el service de rutina, la limpieza, el mantenimiento esencial y/o las reparaciones occasionadas por uso incorrecto y por instalaciones que no se ajusten a las instrucciones de Hoshizaki.

Las reparaciones cubiertas por la garantía deben ser realizadas por un distribuidor o centro de servicios homologado de Hoshizaki empleando componentes originales de Hoshizaki.

Para mas detalles sobre la garantia y los centres de service homologados,pongase en contacto con su distribuidor/proveedor, o con la oficina de Servicio Tecnico de Hoshizaki mas proxima:

Hoshizaki UK - Reino Unido, Irlanda

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Deutschland - Alemania, Suiza, Austria, Polonia,
Republica Checa, Eslovaquia

TEL: [phone]

FAX: [phone]

Hoshizaki Benelux - Holanda, Bélgica, Luxemburgo

TEL: [phone]

[e-mail]

Hoshizaki Italia - Italia

TEL: [phone]

TEL: [phone]

[e-mail]

Hoshizaki Europe B.V. - Resto de paises de Europa y Afrika

TEL: [phone]

FAX: [phone]

[e-mail]

ESPECIFICACIONES

Modelo FM-120KE-HC FM-120KE-HCN FM-120KE-50-HC
Tipo Refrigerado por aire, hielo en escalas	Refrigerado por aire, hielo en pepitas	Refrigerado por aire, hielo en escalas
Alimentación 1 fase 220-240 V 50 Hz 1 fase 220-240 V 50 Hz	1 fase 220-240 V 50 Hz
Consumo electrico 355 W 355 W
Producción de hielo en 24 h	125 kg (temperatura ambiente 10 °C, agua 10 °C)	110 kg (temperatura ambiente 10 °C, agua 10 °C)
Dimensiones 640 mm (A) × 600 mm (F) × 800 (798-833) mm (Alt.)	640 mm (A) × 600 mm (F) × 800 (798-833) mm (Alt.)	940 mm (A) × 600 mm (F) × 800 (798-833) mm (Alt.)
Refrigerante R290, 100 g R290, 100 g
Agente espumante para aislamento	Sin HFC Sin HFC Sin HFC
Peso Peso neto: 66 kg (peso total: 76 kg)	Peso neto: 66 kg (peso total: 76 kg)	Peso neto: 76 kg (peso total: 88 kg)
Temp. ambiente	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 6%	Voltaje nominal ± 6%

Modelo FM-120KE-50-HCN	FM-80KE-HC FM-80KE-HCN
Tipo Refrigerado por aire, hiejo en pepitas	Refrigerado por aire, hielo en escalas	Refrigerado por aire, hielo en pepitas
Alimentación 1 fase 220-240 V 50 Hz 1 fase 220-240 V 50 Hz	1 fase 220-240 V 50 Hz
Consumo electrico 355 W 270 W
Producción de hielo en 24 h	110 kg (temperatura ambiente 10 °C, agua 10 °C)	85 kg (temperatura ambiente 10 °C, agua 10 °C)	75 kg (temperatura ambiente 10 °C, agua 10 °C)
Dimensiones 940 mm (A) × 600 mm (F) × 800 (798-833) mm (Alt.)	640 mm (A) × 600 mm (F) × 800 (798-833) mm (Alt.)	640 mm (A) × 600 mm (F) × 800 (798-833) mm (Alt.)
Refrigerante R290, 100 g R290, 63 g
Agente espumante para aislamento	Sin HFC Sin HFC Sin HFC
Peso	Peso neto: 76 kg (peso total: 88 kg)	Peso neto: 65 kg (peso total: 75 kg)	Peso neto: 65 kg (peso total: 75 kg)
Temp. ambiente	5 - 40 °C	5 - 40 °C	5 - 40 °C
Temperatura del agua	5 - 35 °C	5 - 35 °C	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 6%	Voltaje nominal ± 6%	Voltaje nominal ± 6%

Modelo FM-60KE-HC CM-50KE-HC
Tipo Refrigerado por aire, helo en escalas	Refrigerado por aire, hielo en cubitos
Alimentación 1 fase 220-240 V 50 Hz 1 fase 220-240 V 50 Hz
Consumo electrico 310 W 310 W
Producción de hierlo en 24 h	65 kg (temperatura ambiente 10 °C, agua 10 °C)
Dimensiones 498 mm (A) x	570 mm (F) x
Rhefrigerante R290, 50 g R290, 50 g	697 mm (Alt.)
Agente espumante para aislamiento	Sin HFC Sin HFC
Peso	Peso neto: 49 kg (peso total: 58 kg)
Temp. ambiente	5 - 40 °C
Temperatura del agua	5 - 35 °C
Presión del agua	0,05 - 0,8 MPa (0,5 - 8 bar)
Intervalo de voltaje	Voltaje nominal ± 6%

INFORMAZIONI IMPORTANTI SULLA SICUREZZA
