MANUALE UTENTE FM-120KE-50-HC Hoshizaki

I. ISTRUZIONI PER L'INSTALLAZIONE 57

1. COMPONENTI 57
   2.UBICAZIONE 57
2. COLLEGAMENTI ELETTRICI 58
3. COLLEGAMENTO ALL'APPROVVISIONATO DELL'ACQUA E COLLEGAMENTO DI SCARICO 58

II. ISTRUZIONI DI FUNZIONAMENTO 59

1.AVVIO 59
2.ARRESTO 60
3. PREPARATIV PER LA CONSERVAZIONA A LUNG TERMINE DELLA MACCHINA 60

III. MANUTENZIONE 60

1.PULIZIA 60
2.CONTROLLO E MANUTENZIONE 62
3. PRIMA DI RIVOLGERSI ALL'ASSISTENZA 62
4. SMALTIMENTO 63
5.GARANZIA 64

SPECIFICHE 64

All'interno del manuale compaiano degli avvertimenti che intendono attirare l'attenzione dell'operaatore su situazioni che potrebbero causare la morte, lesioni gravi o danneggiare l'apparecchio.

▲AVVERTENZA	Indica una situazione pericolosa che, se non evitata, potrebbe causare la morte o lesioni gravi.
▲ATTENZIONE	Indica una situazione pericolosa che, se non evitata, potrebbe causare lesioni di lieve o media entità.
AVVISO	Indica una situazione pericolosa che, se non evitata, potrebbe causare danni all'unità.
▲IGIENE	Indica importanti precauzioni per l'igiene e la sicurezza alimentare.
IMPORTANTE	Indica informazioni importanti in merito all'uso e alla manutenzione dell'unità.

La macchina utilizes un refrigerante alla HFC (propano) e una schiuma isolante alla HFC che non danneggiano lo strato di ozono e materiali ecosostenibili che hanno un potenziale di riscaldamento globale molto basso.

ΔAVVERTENZA

L'unità di raffreddamento della macchina contiene un refrigerante infiammabile; pertanto l'installazione, la movimentazione, la manutenzione e lo smaltimento possono essere eseguiti esclusivamente da tecnici autorizzati.

Il refrigerante contentuto in questa macchina è infiammabile e sigillato nell'impianto di refrigerazione. Anche se non si verificano perdite di refrigerante con il normale utilizzato, prestare particolare attenzione quando si utilizza la macchina per non provocare danni all'impianto.

In caso di danno accidentale all'impianto di refrigerazione con consequente perdita di refrigerante:* Evitare la creazione di fonti di innesco nell'area.* Non azionare interrupturi o utilizzato spine elettriche nell'area.* Evitare l'uso di fiamme libero.* Apire immediamente porte e/o finestre per ventilare l'area.* Contattare un technique dell'assistenza.

Questa è una macchina industriale e deve essere utilizzata esclusivamente per gli impieghi per la quale è stata espressamente progettata.Qualunque altri impiego è da considerarsi improprio e pertanto pericoloso. La casa costrutrice declina agli responsabilità per eventuali danni provocati da uso improprio, non corretto o sconsiderato.

L'installazione e, se necessario, lo spostamento, devono essere eseguiti da personale specializzato, in conformità alle norme vigenti e alle istruzioni della casa costruttrice.

Mantenere prive di ostruzioni le aperture di ventilazione della custodia della macchina o della struttura incorpORA.

Non utilizzato dispositivi meccanici o altri strumenti per accelerare il processodi scongelamento, ad eccezione di quelli consigliati dal produttore.

Non danneggiare il circuito di refrigerazione.

Non utilizzato appearecchi elettrici all'interno dei comparti di QUESTa macchina desinati alla conservazione degli alimenti.

Non conservare sostanze explosive, come bombolette spray contenenti propellente inflammabile, all'interno di questa apparecchiatura.

L'utilizzo di qualiasi appearecchio elettrico implica l'osservanza di alcune norme fondamentali. In particolare:* Ubicando la macchina in ambienti ad alta umidità, si aumento il rischio di cortocircuito elettrici e di eventuali scosse elettriche. In caso di dubbi, disinserire la macchina.* Non danneggiare il cavo dell'alimentazione elettrica né tirarlo per scollegare la spina della macchina alla rete di alimentazione.* Se il cavo di alimentazione è danneggiato, sostuirlo con un cavo di ricambio reperibile presso il centro assistenza/ricambi Hoshizaki.* Non toccare parti elettriche né gli interruttori con le mani bagnate.* La macchina non devese essere utilizzata da persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte o con mancanza di competenze e conoscenze adeguate. è tuttavia consentito l'uso da parte di bambini con età minima di 8 anni, nonché di persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di competenze e conoscenze, perché quello la supervisione o in linea con le struzioni sull'uso dell'apparecchio fornite da un responsabile della sicurezza dei soggetti sopra indicati.* I bambini non devono giocare con la macchina.* La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza che venga loro fornita la supervisione.* Non apportare modifiche alla macchina. Il disassemblaggio e la riparazione della macchina devono essere effettuali esclusivamente da personale qualificato.

Durante il posizionamento della macchina, assicurarsi che il cavo di alimentazione non sia schiacciato o danneggiato.

Non inseire prese multiple o alimentatori portatili sul retro alla macchina.

Il significato del symbolo ISO 7010 W021 è:Avvertenza: rischio di incendio / materiali inflammabili

IMPORTANT

Il presente manuale è parte integrante e fondamentale del prodotto e devese essere conservato con cura dall'utente.

Si raccomanda di leggere conattenzione leindicazioni e leavertenze ivicontainute, volte a fornire all'utente le informazioni fondamentali per l'utilizzo prolongato e la manutenzione del prodotto in condizioni di sicurezza. Inoltre fornisce all'utente SOLO INDICAZIONI sui corretti interventi e l'ubicazione della macchina.

Si raccomanda di conservare il presente manuale per eventuali necessità di consulazionefuture.

Per una corretta installazione del prodotto si prega di consultare il manuale di installmenterelativo.

Questi prodotti sono classificati IP20.

I. ISTRUZIONI PER L'INSTALLAZIONE

1. COMPONENTI

ΔAVVERTENZA

La macchina non è adatta per essere utilizzata all'aria aperta.

La macchina non deve essere ubicata in prossimità di fornì, grill o altri appearecchi che producono calore intensò.

La macchina non è adatta per l'infallazione in un'area in cui è possibile utilizzato un getto d'accua.

ATTENZIONE

Il pavimento su cui poggia deve garantire alla macchina una base solida e pianà.

AVVISO

Non posizionare alcun oggetto sulla sommità della macchina e davanti alla sfinestratura.

IMPORTANTE

La normale temperatura ambiente d'esercizio deve essere compresa tra 5 °C e 40 °C. Il collegamento all'approvvigionamento dell'acqua è solo per acqua fredda. Il prolongato funzionamento della macchina con valori che non rientrano nelle gamme previste più comprometterne la capacité di produzione.

Lasciare uno spazio equivalente a quello fatto specificato in modo da favorire la circolazione dell'aria e le eventuali operazioni di manutenzione o servizio.

Vista dall'alto

Vista laterale

In alcuni ambienti ad alta umidità, all'interno della macchina potrebbe formarsi della condensa che si rivesa poi sul pavimento. Non installare la macchina su un pavimento che potrebbe danneggiarsi a causa dell'acqua.

Evitare l'esposizione prolungata della macchina alla luce diretta del sole.

3. COLLEGAMENTE ELETTRICI

ΔAVVERTENZA

LA MACCHINA DEVE ESSERE COLLEGATA A MASSA La macchina deve essere collegata a massa in modo da soddisfare le norme elettriche a livello locale e nazionale.

Scollegare l'alimentazione principale prima di eseguire qualsiasi intervento di manutenzione, riparazione o pulizia.

• Per eseguire lavori elettrici, solitamente è necessario ottener il permesso nonché l'assistenza di un elettricista autorizzato.

Per il Regno Unito, Repubblica d'Urlanda e Unione europea

• I fili del cavo di alimentazione sono colorati in base al seguente codice:

verde e giallo = messa a terra

blu = neutro

marrone = sotto tensione

Dato che i colori dei fili del cavo di alimentazione della macchina possono non corrispondere ai contrassegni colorati che identificano i terminali della spina dell'utente, procedere come segue:

Il filo verde e giallo deve essere collegato al terminale della spina contrassegnato alla lettera E o dal simbolo 12 o di colore.
verde o verde e giallo. Il filo blu deve essere collegato al terminale della spina contrassegnato alla lettera N o di colore nero. Il filo marrone deve essere collegato al terminale contrassegnato alla lettera L o di colore rosso.

• Se le prese nel luogo di installatione non sono adatte alla spina fornita con il prodotto, è necessario far installare una spina adeguata da un elettricista autorizzato. I cavi di alimentazione elettrica sono acquistabili presso il centro assistenza/ricambi Hoshizaki.

Se dal cavo di alimentazione elettrica è stata tagliata una spina di tipo non riciclabile, smaltirla. Non cercare di riutilizzarla. Inserire una spina del genere in una qualsiasi altra presa comporta un forte rischio di scosse elettriche.

• La spina non riciclabile non va mai utilizzata perché aver montato un coprifusibile.

Per individuare il corretto ricambio del coprificabile smontabile, leggere il numero di riferimento della casa costrutrice impresso sulla spina.

I coprifusibile possono essere reperiti presso il centro assistenza/ricambi Hoshizaki.

I fusibili devono essere di 13A e con APPROVazione BS 1362.

Collegare solo all'approvvigionamento dell'acqua potabile fredda.

• I collegamenti all'approvvigionamento dell'acqua di rete devono essere eseguiti in conformità ai requisiti vigenti delle norme relative all'approvvigionamento dell'acqua e ai raccordi dell'acqua.

• L'acqua utilizzata per la fabbricazione del ghiaccio deve essere potabile. In caso di incrostazioni dovute alla qualità dell'acqua, si consiglia di installare un addolcitore o filtering esterno. Contattare l'esperto in trattamenti idrici locale o un agente dell'assistenza Hoshizaki.

• In alcune località, per eseguire lavori idraulici sono necessari un permesso specifico nonché l'assistenza di un idraulico qualificato.

• Si prega di consultare il manuale di installmente per tutti i dettagli relativi. all'installazione.
• La temperatura nominale di approvvigionamento dell'acqua è 5 - 35 °C a una pressione nominale di 0,05 - 0,8 MPa (0,5 - 8 bar) con una portata richiesta di 3,8 l/min.

II. ISTRUZIONI DI FUNZIONAMENTO

ATTENZIONE

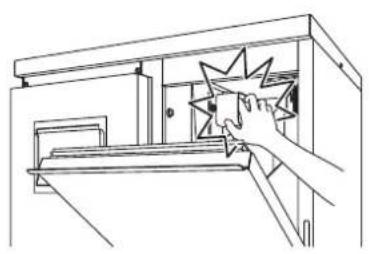

Non entrare nel deposito di raccolta cubetti né inserire le mani nel comparto della macchina all'interno del deposito di raccolta cubetti. I bambini possono restare intrappolati all'interno oppure il meccanismo di produzione di cubetti potrebbe muoversi inaspettatamente e causare lesions.

AVVISO

Tutti i componenti sono preimpostati nella casa costruttrice. Regolazioni non corrette possono provocare guasti.

Se la macchina viene spenta, attendere almeno 3 minuti prima di avviarla di nuovo onde evitare di danneggiare il compressore.

AGIENE

La macchina serve a produrre cubetti di ghiaccio commestibili. Per Maintainere la macchina in buone condizioni igieniche, osservare le regole che seguono:

• Lavarsi le mani prima di prelevare i cubetti. Utilizzato il cucchiaio di presa in materiale plastico (accessorio).
• Il deposito di raccolta cubetti è solo per i cubetti. Non conservare nient'altro nel deposito di raccolta e non utilizzato apparente elettrici nel deposito di raccolta.
• Pulire il deposito di raccolta cubetti prima dell'uso (vedi "III. 1. PULIZIA").
• Mantenere pulito il cucchiaio di presa. A tal fine, utilizzato un detergente neutro e sciacquare abbondamente.
• Chiudere il portello dopo aver prelevato i cubetti, per evitare che nel deposito di raccolta cubetti entrino impurità, polvere o insetti.

1.AVVIO

L'installatore di solito predispone la macchina per l'avvio della produzione automatica di cubetti. Per garantire il funzionamento continuo, accertare che:

• Il rubinetto di approvvigionamento dell'acqua sua aperto e
• la macchina sia collegata all'alimentazione.

Per avviare la produzione di cubetti, controllare la posizione dell'interruttore di lavoro sul pannello di lavoro:

posizione "OFF" - spostarlo in posizione "ON".
posizione "ON" - premere il pulsante "ICE".

2.ARRESTO

Premere il pulsante Stop sul pannello di dato. Sul display si illuminano le modalità "STOP" e "SCARICO". Quindi, solo la modalità "SCARICO" si spegne.

3. PREPARATIVI PER LA CONSERVAZIONE A LUNGO TERMINE DELLA MACCHINA

AVVISO

Questa macchina non funzione a temperature inferiori allo zero. Scaricare la macchina quando la temperatura dell'aria è al di fatto dello zero, al fine di prevenir eventuali danni al circuito di approvvigionamento dell'acqua.

AGIENE

Se la macchina rimane spenta per due o più giorni, scaricarla per evitare la contaminazione del circuito dell'acqua.

1)Seguire le istruzioni al punto "2.ARRESTO".
2) Spostare l'interruttore di lavoro in posizione "OFF".
3) Chiudere il rubinetto di approvvigionamento dell'acqua.
4) Scollegare il tubo flessibile di entrata dal rubinetto dell'acqua,\ quindi scaricarlo.
5) Disinserire/isolare l'alimentazione elettrica.
6) Rimuovere tutti i cubetti dal deposito di raccolta cubetti, quando pulire il deposito di raccolta.
7) Richiedere l'intervento di personale techniqueo qualificato per l'esecuzione dell'operazione di scarico.
8) Per riavviare la macchina, seguire le istruzioni al punto "1. AVVIO".

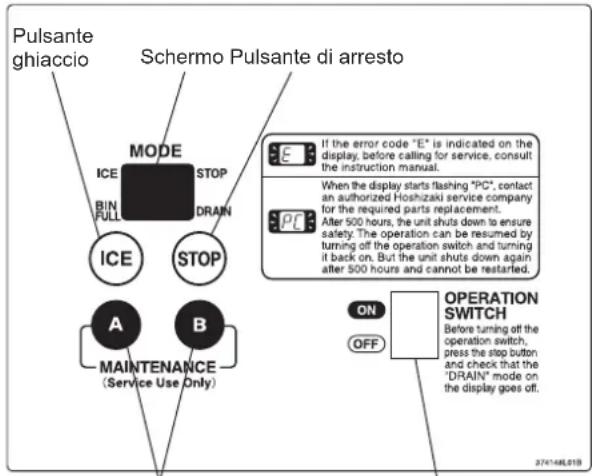

Pannello di lavoro

Pulsante di manutenzione (solo per assistenza)
Interruttore di comando

III. MANUTENZIONE

1. PULIZIA

AVVERTENZA

Disinserire l'alimentazione elettrica della macchina, quindi eseguire le operazioni di pulizia e di manutenzione.

Non pulire la macchina mediente getto d'acqua.

ATTENZIONE

Se si utilizes un detergente neutro o ipoclorito di sodio, leggere attendamente e comprendere le istruzioni fornite al fine di evitare possibili problemi di salute.

AVVISO

Almeno due volte l'anno far pulire e disinfettare il systeme dell'acqua della macchina da personale di servizio qualificato e controllare e pulire il condensatore almeno una volta all'anno.

Per evitare danni, non pulire le parti in plastica con acqua ad una temperatura superiore a 40^ o in lavastoviglie.

[a] Esterno della macchina e del deposito di raccolta cubetti

Utilizzato un panno morbido e pulito, pulire la parte esterna della macchina almeno una volta alla settimana. Per eliminare grasso o impurità, utilizzato un panno inumidito con detergente neutro.

[b] Pulizia e disinfezione giornaliera del cucchiaio di presa e della maniglia del deposito di raccolta cubetti

1) Una miscela di 1 litro di acqua con 4 ml di soluzione di ipoclorito di sodio al 5,25% in un contentatore adatto o la soluzione disinfettante Hoshizaki consigliata, come da istruzioni.
2) Immergere per più di 3 minuti il cucchiaio di presa nella soluzione. Risciacquare abbondamente eagitare per rimuovere il liquido in effesso.

Note: se si utilizza un panno per asciugare, si rischia una nuova contaminazione.

3) Utilizzare una soluzione detergente neutra per lavare la maniglia del deposito di raccolta. Sciacquare abbondamente.
4) Inumidire un panno pulito con la soluzione disinfettante e pulire la maniglia. Per risciacquare e asciugare, utilizzare acqua e un panno pulito.

[c] Pulizia e disinfezione dell'interno del deposito di raccolta cubetti (settimanale)

1) Aprire il portello del deposito di raccolta cubetti e togliere tutti i cubetti di ghiaccio.

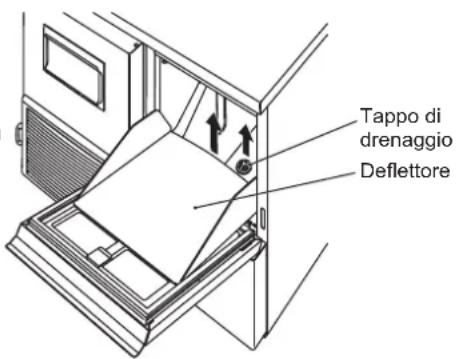

2) Inclinare leggermente il deflettore per estrarlo dai montanti sinistro e destro.
3) Rimuovere il tappo di scarico situato nella base del deposito di raccolta cubetti.
4) Lavare la camera del deposito, il deflettore e il tappo di scarico con una soluzione detergente neutra non abrasiva. Sciacquare abbondamente.

Note:fare attenzione a non danneggiare l'attuatore di lavoro del deposito di raccolta cubetti situato sul deposito stesso.

5) Mescolare 5 litri d'acqua con 18 ml di soluzione di ipoclorito di sodio al 5,25% in un contentitore idoneo, oppure la soluzione disinfettante Hoshizaki consigliata, come da istruzioni.

6) Inumidire una spugna pulita o un panno pulito con la soluzione e strofinare le superfici della camera, il deflettore e il tappo di scarico.
7) Riapplicare il deflettore e il tappo di scarico.
8) Pulire la superficie del portello del deposito con la soluzione. Chiudere il portello del deposito.
9) La soluzione rimanente può essere utilizzata per disinfettare gli utensili.

Nota: après la disinfezione non strofinare né risciacquare, ma lasciare ascugare all'aria.

[d] Portello del deposito di raccolta cubetti

Pulire il portello del deposito di raccolta cubetti almeno una volta alla settimana, utilizzando un detergente neutro non abrasivo. Risciacquare abbondamente dopo la pulizia e disinfettare secondo necessità.

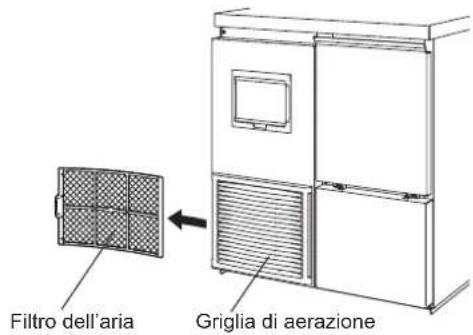

[e] Filtro aria

I filtri dell'aria a maglia di plastica servono a filtrare l'aria dalle impurità e alla polvere, proteggendo il condensatore da eventuali intasamenti. In caso di ostruzione dei filtri, le prestazioni della macchina si riducono. Smontare i filtri dell'aria e pulirli almeno due volte al mese:

1) Sfilare il filtrto dell'aria dalla sfinestratura.
2) Pulire il filtro dell'aria per mezzo di un aspirapolvere. Se il filtrto è particolaremente intasato, lavarlo con acqua calda e una soluzione detergente neutra.
3) Risciacquare e ascugare con cura il filtro dell'aria.

AVVISO

Al termine della pulizia, assicurarsi di risistemare il filtrò dell'aria nella giusta posizione.

2.CONTROLLO E MANUTENZIONE

AVVISO

Per ottenere prestazioni ottimali della macchina, i componenti elencati di seguito necessitano di controllo e manutenzione periodici: testa di estruzione (cuscinetto superiore) sede (cuscinetto inferiore) tenuta meccanica

[a] Controllo

Tali componenti devono essere controllati sui cui si erogono. Tali componenti devono essere controllati sui cui si erogono.

La durata operativa di tali componenti dipende tuttavia dall'ambiente e alla qualita dell'acqua. In condizioni di scarsa qualita dell'acqua si consigliano interventi di manutenzione e controlo più frequenti.

Rivolgersi al proprio centro di assistenza Hoshizaki in merito ai servizi di controllo e manutenzione.

[b] Sostituzione

La test di estruzione (cuscinetto superiore) e la tenuta meccanica devono essere sostuite aftertutto anni dall'installazione o after 20.000 ore di funzionamento (vale l'evento che si verifica per primo), al fine di prevenire rischi di guasti o gravi incidenti. Per la sostuzione contattare il locale centro di assistenza Hoshizaki.

Quando il tempo di funzionamento totale raggiunge 20.000 ore, sul display lampeggia l'indicazione "PC". Quindi, dopo 500 ore, l'unità si spegne per garantire la sicurezza. Contattare il locale centro di assistenza Hoshizaki per la sostituzione non appena il display inizia a lampeggiare.

Una volta che l'unità si spegne dopo 500 ore, è possibile ripristinare il funzionamento spegnendo e riaccendendo l'interruttore di dato. Tuttavia, l'unità si spegne nuovamente dopo 500 ore. Per ripristinare il funzionamento, contattare il locale centro di assistenza Hoshizaki per la necessaria sostituzione.

La sostituzione della sede (cuscinetto inferiore) potrebbe rendersi necessaria in funzione della qualita dell'acqua e delle condizioni di usura.

3. PRIMA DI RIVOLGERSI ALL'ASSISTENZA

[a] Indicazione codice guasto

Se sul display viene indicato il codice erre "E", prima di rivolgersi all'assistenza, controllare quanto segue.

Codice	Rimedio
E0	Possibili perdite d'acqua. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codiceGUATO, rivolgersi all'assistenza.
E1	Scarsa produzione di cubetti. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E2	Guasto all'impiano di approvvigionamento dell'acqua. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E3	Guasto al motorino con riduttore ad ingranaggi. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON dopo 10 minuti. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E4	Pressione lateraleccessivamente alta. Pulire il filtrello dell'aria. Verificare la corretta installazione della macchina secondo il manuale d'installazione. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E5	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E8	Il compressore potrebbe essersi surriscaldato. Verificare la corretta installazione della macchina secondo il manuale d'installazione. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON dopo 10 minuti. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EA	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
Eb	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EC	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EE	Guasto al motorino con riduttore ad ingranaggi. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EF	Tensione di alimentazione insufficiente. Verificare che la tensione sia entro la gamma richiesta e che la macchina non sua insertita in una morsettiera condivisa con altri apparetti. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EH	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EL	Guasto all'interruttore di lavoro deposito di raccolta cubetti. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
En	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EU	Guasto alla scheda di lavoro. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.

[b] Nessuna indicazione di codice guasto

Se la macchina non funziona correttamente o non funziona affatto e sul display non compare nessun codice guasto, prima di rivolgersi all'assistenza controllare che:

• la macchina riceva l'energia elettrica.
• l'acqua sia aperta.
• il filtrò dell'aria sia pulito.

Per ulteriori assistenza e consulenza, contattare il locale centro di assistenza Hoshizaki.

4. SMALTIMENTO

Osservare le normative locali in materia di smaltimento della macchina e del gas refrigerante. Prima di smaltire la macchina, rimuovere il portello per evitare che i bambini vi possano rimanere intrappolati.

Smaltimento corretto del prodotto:

Questo significato indica che il prodotto non deve essere smaltito con altri rifiuti domestici all'interno dell'UE. Per evitare possibili danni all'ambiente o alla salute derivanti dallo smaltimento incontrallato dei rifiuti, riciclare il prodotto in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire la macchina usata, utilizzare i sistemi di restituzione e raccolta o contattare il rivenditore presso il quale è stato acquistato il prodotto. Il prodotto sare rittirato in vista di un riciclaggio sicuro per l'ambiente.

5. GARANZIA

Hoshizaki garantisce al proprietario o utente originario che tutti i prodotti con marchio Hoshizaki sono privi di difetti di costruzione e/o inerenti ai materiali per l'intera durata del "periodo di garanzia". La garanzia è valida per due anni alla data di installation. La responsabilità di Hoshizaki secondo le condizioni della garanzia è limitata ed esclude la manutenzione di routine, la pulizia, la manutenzione essenziale e/o le riparazioni che si rendano necessarie in conseguenza di uso scorretto e di installation non conforme alle indicazioni Hoshizaki.

Le riparazioni in garanzia devono essere eseguite da un rivenditore o da un centro di assistenza autorizzato Hoshizaki, che utilizzino componenti originali Hoshizaki.

Per ottenere informazioni complete in merito alla garanzia e al centro di assistenza autorizzato, si prega di contattare il proprio rivenditore/fornitore di fiducia, oppure l'ufficio assistenza Hoshizaki più vicino:

Hoshizaki UK - Regno Unito, Irlanda

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Deutschland - Germania, Svizzera, Austria, Polonia, Repubblica Ceca, Slovakchia

TEL: [phone]

FAX: [phone]

Hoshizaki Iberia - Spagna, Portogallo

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Middle East - Medio Oriente

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Benelux - Paesi Bassi, Belgio, Lussemburgo

TEL: [phone]

[e-mail]

Hoshizaki Italia - Italia

TEL: [phone]

TEL: [phone]

[e-mail]

Hoshizaki Europe B.V. - tutti gli altri paesi di Europa e Africa

TEL: [phone]

FAX: [phone]

[e-mail]

SPECIFICHE

Modello FM-120KE-HC FM	-120KE-HCN FM-120KE-50-HC
Tipo Raffreddamento ad aria, ghiaccio in scaglie		Raffreddamento ad aria, ghiaccio a pepita	Raffreddamento ad aria, ghiaccio in scaglie
Alimentazione elettrica	Monofase 220-240 V 50 Hz	Monofase 220-240 V 50 Hz	Monofase 220-240 V 50 Hz
Consumi elettrici 355 W 355 W
Produzione cubetti agli 24 ore	125 kg (temp. ambiente 10 °C, temp. acqua 10 °C)	110 kg (temp. ambiente 10 °C, temp. acqua 10 °C)	125 kg (temp. ambiente 10 °C, temp. acqua 10 °C)
Dimensioni 640 mm (L) x 600 mm (P) x 800 (798-833) mm (A)		640 mm (L) x 600 mm (P) x 800 (798-833) mm (A)	940 mm (L) x 600 mm (P) x 800 (798-833) mm (A)
Refrigerante R290, 100 g R290, 100 g
Agente erogazione schiuma isolante	Senza HFC Senza HFC Senza HFC
Peso	Netto: 66 kg (lordo: 76 kg)	Netto: 66 kg (lordo: 76 kg)	Netto: 76 kg (lordo: 88 kg)
Temp. ambiente	5 - 40 °C	5 - 40 °C	5 - 40 °C
Temp. approvvigionamento dell'acqua	5 - 35 °C	5 - 35 °C	5 - 35 °C
Pressione approvvigionamento dell'acqua	0,05 - 0,8 MPa (0,5 - 8 bar) 0,05	-0,8 MPa (0,5 - 8 bar) 0,05 - 0,8 MPa (0,5 - 8 bar)	MPa (0,5 - 8 bar)
Gamma di tensione	Tensione nominale ± 6%	Tensione nominale ± 6%	Tensione nominale ± 6%
Modello FM-120KE-50-HCN	FM-80KE-HC FM-80KE-HCN
Tipo Raffreddamento ad aria,ghiaccio a pepita		Raffreddamento ad aria,ghiaccio in scaglie	Raffreddamento ad aria,ghiaccio a pepita
Alimentazione elettrica	Monofase 220-240 V 50 Hz	Monofase 220-240 V 50 Hz	Monofase 220-240 V 50 Hz
Consumi elettrici 355 W 270 W 270 W
Produzione cubetti agli 24 ore	110 kg(temp. ambiente 10 °C, temp. acqua 10 °C)	85 kg(temp. ambiente 10 °C, temp. acqua 10 °C)	75 kg(temp. ambiente 10 °C, temp. acqua 10 °C)
Dimensioni 940 mm (L) x 600 mm (P) x 800 (798-833) mm (A)		640 mm (L) x 600 mm (P) x 800 (798-833) mm (A)	640 mm (L) x 600 mm (P) x 800 (798-833) mm (A)
Refrigerante R290, 100 g R290, 63 g R290, 63 g
Agente erogazione schiuma isolante	Senza HFC Senza HFC Senza HFC
Peso	Netto: 76 kg (lordo: 88 kg)	Netto: 65 kg (lordo: 75 kg)	Netto: 65 kg (lordo: 75 kg)
Temp. ambiente	5 - 40 °C	5 - 40 °C	5 - 40 °C
Temp. approvvigionamento dell'acqua	5 - 35 °C	5 - 35 °C	5 - 35 °C
Pressione approvvigionamento dell'acqua	0,05 - 0,8 MPa (0,5 - 8 bar) 0,05	- 0,8 MPa (0,5 - 8 bar) 0,05 - 0,8 MPa (0,5 - 8 bar)	MPa (0,5 - 8 bar)
Gamma di tensione	Tensione nominale ± 6%	Tensione nominale ± 6%	Tensione nominale ± 6%

Modello FM-60KE-HC CM-	50KE-HC
Tipo Raffreddamento ad aria, ghiaccio in scaglie		Raffreddamento ad aria, ghiaccio a cubetti
Alimentazione elettrica Monofase 220-240 V 50 Hz Monofase		220-240 V 50 Hz
Consumi elettrici 310 W 310 W
Produzione cubetti agli 24 ore	65 kg (temp. ambiente 10 °C, temp. acqua 10 °C)	55 kg (temp. ambiente 10 °C, temp. acqua 10 °C)
Dimensioni 498 mm (L) x 57 mm (P) x 697 mm (A)		498 mm (L) x 570 mm (P) x 697 mm (A)
Refrigerante R290, 50 g R290, 50 g
Agente erogazione schiuma isolante	Senza HFC Senza HFC
Peso	Netto: 49 kg (lordo: 58 kg)	Netto: 49 kg (lordo: 58 kg)
Temp. ambiente	5 - 40 °C	5 - 40 °C
Temp. approvaggio dell'acqua	5 - 35 °C	5 - 35 °C
Pressione approvaggio dell'acqua	0,05 - 0,8 MPa (0,5 - 8 bar) 0,05	- 0,8 MPa (0,5 - 8 bar)
Gamma di tensione	Tensione nominale ± 6%	Tensione nominale ± 6%
