RLC-843A - Videokamera REOLINK - Kostenlose Bedienungsanleitung

Produkttyp	PoE-Videokamera
Marke	Reolink
Modell	RLC-843A
Abmessungen	Φ132,7 x 98,3 mm
Gewicht	750,5 g
Stromversorgung	PoE (Power over Ethernet) oder 12V-Gleichstromadapter (nicht im Lieferumfang)
Betriebstemperatur	-10 °C bis +55 °C
Maximale Auflösung	4K Ultra HD (8 MP)
Nachtsicht	Infrarot-LEDs und Scheinwerfer
Audio	Integriertes Mikrofon und Lautsprecher (Zweiweg-Audio)
Speicher	microSD-Kartenslot (bis zu 256 GB, nicht enthalten)
Konnektivität	Ethernet RJ45 (PoE)
Schutzart	IP66 (wetterfest)
Sichtfeld	Nicht angegeben (typischerweise ~90°-110°)
Bewegungserkennung	Ja (integriert)
Intelligente Funktionen	Personen-, Tier- und Fahrzeugerkennung (abhängig von der Firmware)
Montage	Decke oder Wand (Schablone und Schrauben enthalten)
Lieferumfang	Kamera, wasserdichte Abdeckung, Schablone, Staubabsorber, Schraubenset, Ethernet-Kabel, Reset-Nadel, Aufkleber, Schnellstartanleitung
Garantie	2 Jahre (eingeschränkt)
Pflege	Reinigen Sie die Kuppel mit einem weichen Tuch, verwenden Sie den Staubabsorber

Häufig gestellte Fragen - RLC-843A REOLINK

Wie schließe ich die RLC-843A-Kamera an?

Verbinden Sie die Kamera mit einem Ethernet-Kabel mit einem LAN-Port Ihres Routers und versorgen Sie sie dann über einen PoE-Injektor, PoE-Switch, Reolink PoE NVR oder ein 12-V-Netzteil (nicht im Lieferumfang) mit Strom. Folgen Sie den Anweisungen in der Reolink-App oder im PC-Client.

Die Kamera schaltet sich nicht ein, was tun?

Überprüfen Sie, ob die PoE-Stromversorgung oder der 12-V-Adapter funktioniert. Versuchen Sie einen anderen PoE-Port oder ein anderes Ethernet-Kabel. Wenn das Problem weiterhin besteht, wenden Sie sich an den Reolink-Support.

Wie setze ich die RLC-843A auf die Werkseinstellungen zurück?

Verwenden Sie eine Nadel, um die Reset-Taste (unter der Kuppelabdeckung) zu drücken und 5 Sekunden lang gedrückt zu halten. Die Kamera wird mit den Standardeinstellungen neu gestartet.

Welcher microSD-Kartentyp ist kompatibel?

Der microSD-Kartenslot akzeptiert Karten bis zu 256 GB (nicht enthalten). Setzen Sie die Karte ein, nachdem Sie die Kuppelabdeckung mit einem Schraubendreher abgeschraubt haben.

Wie kann ich die Bildqualität bei Tag verbessern?

Reinigen Sie die Kuppel mit einem weichen Tuch, vermeiden Sie direkte Lichtquellen und Glasfenster. Stellen Sie sicher, dass die Kamera und der überwachte Bereich eine ähnliche Beleuchtung haben. Aktualisieren Sie die Firmware über die App.

Kann ich die Kamera bei Regen oder Schnee verwenden?

Ja, die Kamera hat die Schutzart IP66 und ist gegen Regen und Schnee beständig. Tauchen Sie sie jedoch nicht in Wasser und vermeiden Sie es, das Objektiv direkt auf Niederschlag zu richten.

Wie konfiguriere ich die Kamera über die Reolink-App?

Laden Sie die Reolink-App auf Ihr Smartphone herunter, scannen Sie den QR-Code in der Anleitung und folgen Sie den Anweisungen auf dem Bildschirm, um die Kamera hinzuzufügen und mit Ihrem WLAN (falls zutreffend) oder kabelgebundenen Netzwerk zu verbinden.

Ist die Nachtsicht farbig?

Die RLC-843A verfügt über integrierte Scheinwerfer, die bei ausreichendem Umgebungslicht eine farbige Nachtsicht ermöglichen. Andernfalls liefern die Infrarot-LEDs ein Schwarz-Weiß-Bild.

Was tun, wenn der Ton nicht funktioniert?

Überprüfen Sie, ob Mikrofon und Lautsprecher blockiert sind. Stellen Sie sicher, dass die Audiofunktion in den App-Einstellungen aktiviert ist. Wenn das Problem weiterhin besteht, starten Sie die Kamera neu oder setzen Sie sie zurück.

Wo kann ich die neueste Firmware und den PC-Client herunterladen?

Besuchen Sie die Reolink-Support-Website: https://reolink.com > Support > App und Client, um die Software herunterzuladen. Die Firmware kann über die App oder den PC-Client aktualisiert werden.

BEDIENUNGSANLEITUNG RLC-843A REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Verbindungsdiagramm 17

Einrichten der Kamera 18

Installation der Kamera 19

Fehlersuche 22

Spezifikationen 23

Konformitätserklärung 23

DeutschDeutsch13 14

Lieferumfang

Kamera Wasserdichter Deckel

Staubabsorber

Schraubenpack

Montageschabloneim Netzverkabel Überwachungs- aufkleber

Kurzanleitung

HINWEIS:

* Die Anzahl der Zubehörteile hängt von dem von Ihnen gekauften Kameramodell ab.

Über die Kamera

PoE Kamera

Halterung

Eingebautes Mikrofon

IR-LEDs

Objektiv

Spotlights

Wasserdichter Deckel

Strom-Port

Netzwerkkabel

DeutschDeutsch15 16

* Lösen Sie die Schrauben mit einem Schraubendreher (nicht inklusive), um auf den microSD-Kartenslot zuzugreifen.

Reset-Taste

*Zurück auf Werkseinstellungen: Reset-Taste mit einer Nadel 5s gedrückt halten.

Lautsprecher

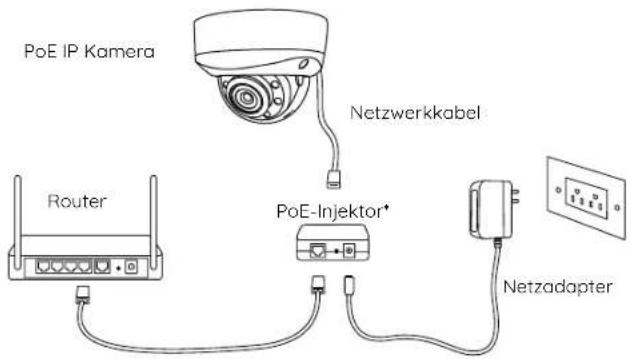

Schließen Sie Ihre Kamera vor der Ersteinrichtung wie folgt an:

1. Schließen Sie die Kamera mit einem Netzwerkkabel an einen LAN-Port Ihres Routers an.

2. Verwenden Sie den Netzadapter, um die Kamera mit Strom zu versorgen.

HINWEIS: Sie können die Kamera mit einem PoE-Switch, PoE-Injektor, Reolink PoE NVR oder einem DC 12V-Netzadapter (nicht inklusive) mit Strom versorgen.

DeutschDeutsch17 18

Einrichten der Kamera

Laden Sie die Reolink App oder Client Software herunter, starten Sie sie und folgen Sie den Anweisungen zur Ersteinrichtung auf dem Bildschirm.

- Auf Smartphone

Scannen, um die Reolink App herunterzuladen.

• Auf PC

Download-Pfad von Reolink Client: https://reolink.com > Support > App & Client

HINWEIS:

Wenn Sie die PoE-Kamera an einen Reolink PoE NVR angeschlossen haben, richten Sie die Kamera bitte über die NVR-Schnittstelle ein.

Installation der Kamera

Tipps zur Installation

• Richten Sie die Kamera nicht auf eine Lichtquelle.
• Richten Sie die Kamera nicht auf ein Glasfenster. Andernfalls kann es zu einer schlechten Bildqualität kommen, weil Infrarot-LEDs, Umgebungslicht oder Statusleuchten durch das Fenster blenden.
• Stellen Sie die Kamera nicht in einem schattigen Bereich auf, sondern richten Sie sie auf einen gut beleuchteten Bereich. Andernfalls kann es zu einer schlechten Bildqualität kommen. Um eine optimale Bildqualität zu gewährleisten, müssen die Beleuchtungsbedingungen für die Kamera und das Aufnahmeobjekt gleich sein.
• Um eine bessere Bildqualität zu gewährleisten, empfiehlt es sich, das Objektiv von Zeit zu Zeit mit einem weichen Tuch zu reinigen.
• Stellen Sie sicher, dass die Stromanschlüsse nicht direkt mit Wasser oder Feuchtigkeit in Berührung kommen und nicht durch Schmutz oder andere Elemente blockiert sind.
• Dank der zertifizierten IP-Schutzklasse kann die Kamera auch bei Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser funktionieren kann.
• Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt auf das Objektiv treffen können.

DeutschDeutsch19 20

Die Kamera installieren

Montageschablone an der

Decke an, bohren Sie an den

angegebenen Stellen Löcher und setzen Sie dann die Dübel ein.

Kuppelabdeckung mit dem

Inbusschlüssel von der

Kamerabasis ab.

Schrauben Sie die Kamerabasis an die Decke.

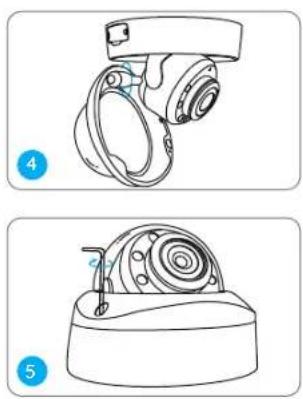

Stellen Sie den Blickwinkel der Kamera nach Bedarf ein.

Befestigen Sie die Kuppelabdeckung an der Kamerabasis, Indem Sie die Schrauben anziehen.

DeutschDeutsch21 22

Fehlersuche

Kamera lässt sich nicht einschalten

Wenn sich Ihre Kamera nicht einschalten lässt, versuchen Sie bitte die folgenden Lösungen:

• Stellen Sie sicher, dass Ihre Kamera richtig mit Strom versorgt ist. Die PoE-Kamera sollte über einen PoE-Switch/-Injektor, den Reolink NVR oder einen 12V-Netzadapter mit Strom versorgt werden.
• Wenn die Kamera wie oben beschrieben an ein PoE-Gerät angeschlossen ist, schließen Sie die Kamera an einen anderen PoE-Port an und prüfen Sie erneut.
• Versuchen Sie es erneut mit einem anderen Netzwerkkabel.

Das Bild ist nicht klar

Wenn das Bild der Kamera nicht klar ist, versuchen Sie bitte die folgenden Lösungen:

• Prüfen Sie die Kuppelabdeckung der Kamera auf Schmutz, Staub oder Spinnweben, und reinigen Sie sie mit einem weichen, sauberen Tuch. Es wird empfohlen, den mitgelieferten Staubabsorber zu verwenden.
• Richten Sie die Kamera auf einen gut beleuchteten Bereich, da die Lichtverhältnisse die Bildqualität stark beeinflussen.
• Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.
• Setzen Sie die Kamera auf die Werkseinstellungen zurück und prüfen Sie sie erneut.

Spezifikationen

Dimensionen: Φ132,7 x 98,3 mm

Gewicht: 750,5g

Betriebstemperatur: -10°C bis +55°C (14°F bis 131°F)

Weitere Spezifikationen finden Sie auf https://reolink.com/.

Konformitätserklärung

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen bewirken, und (2) Dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

ISED-Konformitätserklärung

Vereinfachte EU-Konformitätserklärung

DeutschDeutsch23 24

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU übereinstimmt.

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyclein Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Beschränkte Garantie

Dieses Produkt wird mit einer beschränkten 2-Jahres-Garantie geliefert, die nur beim Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler gültig ist. Mehr erfahren: https://reolink.com/warranty-and-return/.

AGB & Datenschutz

Die Nutzung des Produktes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.
