Tipo de producto	Cámara de video PoE
Marca	Reolink
Modelo	RLC-843A
Dimensiones	Φ132,7 x 98,3 mm
Peso	750,5 g
Alimentación	PoE (Power over Ethernet) o adaptador CC 12 V (no incluido)
Temperatura de funcionamiento	-10 °C a +55 °C
Resolución máxima	4K Ultra HD (8 MP)
Visión nocturna	LEDs infrarrojos y focos
Audio	Micrófono y altavoz integrados (audio bidireccional)
Almacenamiento	Ranura para tarjeta microSD (hasta 256 GB, no incluida)
Conectividad	Ethernet RJ45 (PoE)
Índice de estanqueidad	IP66 (resistente a la intemperie)
Campo de visión	No especificado (típicamente ~90°-110°)
Detección de movimiento	Sí (integrada)
Funciones inteligentes	Detección de personas, animales, vehículos (según firmware)
Montaje	Techo o pared (plantilla y tornillos incluidos)
Contenido de la caja	Cámara, cubierta estanca, plantilla, absorbedor de polvo, kit de tornillos, cable Ethernet, aguja de reinicio, pegatina, guía de inicio
Garantía	2 años (limitada)
Mantenimiento	Limpiar el domo con un paño suave, usar el absorbedor de polvo

Preguntas frecuentes - RLC-843A REOLINK

¿Cómo conectar la cámara RLC-843A?

Conecte la cámara a un puerto LAN de su enrutador con un cable Ethernet, luego aliméntela a través de un inyector PoE, un conmutador PoE, un NVR Reolink PoE o un adaptador de corriente 12 V (no incluido). Siga las instrucciones en la aplicación Reolink o en el cliente para PC.

La cámara no se enciende, ¿qué hacer?

Verifique que la alimentación PoE o el adaptador 12 V funcione. Pruebe otro puerto PoE u otro cable Ethernet. Si el problema persiste, contacte al soporte de Reolink.

¿Cómo restablecer la RLC-843A a los valores de fábrica?

Use un alfiler para presionar el botón de reinicio (ubicado debajo de la cubierta del domo) y manténgalo presionado durante 5 segundos. La cámara se reiniciará con la configuración predeterminada.

¿Qué tipo de tarjeta microSD es compatible?

La ranura para tarjeta microSD acepta tarjetas de hasta 256 GB (no incluidas). Inserte la tarjeta después de desatornillar la cubierta del domo con un destornillador.

¿Cómo mejorar la calidad de imagen durante el día?

Limpie el domo con un paño suave, evite las fuentes de luz directa y las ventanas de vidrio. Asegúrese de que la cámara y el área vigilada tengan una iluminación similar. Actualice el firmware a través de la aplicación.

¿Puedo usar la cámara bajo la lluvia o la nieve?

Sí, la cámara tiene un índice de protección IP66 y puede resistir la lluvia y la nieve. Sin embargo, no la sumerja en agua y evite dirigir el objetivo directamente hacia las precipitaciones.

¿Cómo configurar la cámara a través de la aplicación Reolink?

Descargue la aplicación Reolink en su teléfono inteligente, escanee el código QR en la guía, luego siga las instrucciones en pantalla para agregar la cámara y conectarla a su red Wi-Fi (si corresponde) o cableada.

¿La visión nocturna es en color?

La RLC-843A tiene focos integrados que permiten una visión nocturna en color cuando la luz ambiental es suficiente. De lo contrario, los LEDs infrarrojos proporcionan una imagen en blanco y negro.

¿Qué hacer si el audio no funciona?

Verifique que el micrófono y el altavoz no estén obstruidos. Asegúrese de que el audio esté activado en la configuración de la aplicación. Si el problema persiste, reinicie la cámara o restáurela.

¿Dónde descargar el último firmware y el cliente para PC?

Vaya al sitio de soporte de Reolink: https://reolink.com > Soporte > App y Cliente para descargar el software. El firmware se puede actualizar a través de la aplicación o el cliente para PC.

MANUAL DE USUARIO RLC-843A REOLINK

Si necesita ayuda, comuníquese con Reolink antes de devolver su producto. La mayoría de los preguntas se pueden responder a través de nuestro centro de soporte en línea en https://support.reolink.com

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

Volumen de suministro 50

Introducción a la cámara 51

Diagrama de conexión 53

Configurar la cámara -54

Montar la cámara 55

Resolución de problemas 58

Especificaciones 59

Nota de cumplimiento 59

Volumen de suministro

Cámara Tapa impermeable

Absorbedor de polvo

Paquete de tornillos

Cable Ethernet

Plantilla de montaje1M

Aguja de restablecimiento

Pegatina de vigilancia

Guía de inicio rápido

NOTA:

* La cantidad de accesorios varía según el modelo de cámara que adquiera.

Introducción

Cámara PoE

Soporte

Micrófono integrado

LEDs IR

Lente

Focos

Tapa impermeable

Puerto de alimentación

Cable de red

EspañolEspañol51 52

*Afloje los tornillos con un destornillador (no incluido) para acceder a la ranura de la tarjeta microSD

Botón de restablecimiento

* Mantenga pulsado el botón de restablecimiento durante 5s con un pin para restablecer los ajustes de fábrica.

Altavoz

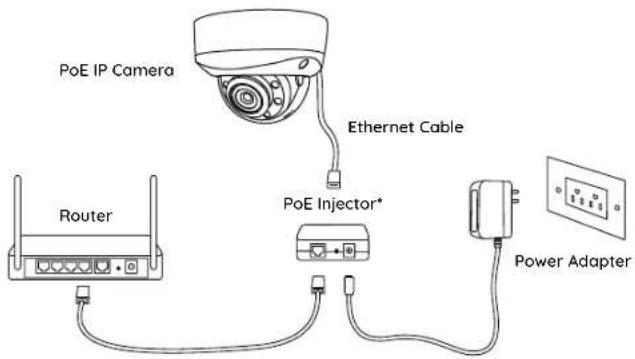

Diagrama de conexión

Antes de la configuración inicial, siga los pasos que se indican a continuación para conectar su cámara.

1. Conecte la cámara a un puerto LAN de su router con un cable Ethernet.

2. Utilice el adaptador de corriente para encender la cámara.

NOTA: Puede alimentar la cámara con un interruptor PoE, un inyector PoE, un NVR PoE de Reolink o un adaptador de alimentación de 12 V CC (no incluido en el paquete).

EspañolEspañol53 54

Configurar la cámara

Descargue e inicie el software Reolink App o Client, y siga las Instrucciones en pantalla para finalizar la configuración inicial.

- En el Smartphone

Escanee para descargar la aplicación Reolink.

- En el PC

Ruta de descarga del cliente Reolink: Vaya a https://reolink.com > Soporte > App y Cliente.

NOTA:

- Si va a conectar la cámara PoE a un NVR PoE de Reolink, configure la cámara a través de la interfaz del NVR.

Montar la cámara

Consejos de instalación

• No oriente la cámara hacia ninguna fuente de luz.
• No apunte la cámara hacia una ventana de cristal. De lo contrario, podría producirse una mala calidad de imagen debido al resplandor de la ventana por las luces ambientales o luces de estado.
• No coloque la cámara en una zona sombreada orientándola hacia una zona bien iluminada. Si lo hace, podría obtener una imagen de mala calidad. Para garantizar la mejor calidad de imagen, las condiciones de iluminación tanto de la cámara como del objeto de captura deberán ser las mismas.
• Para garantizar una mejor calidad de imagen, se recomienda limpiar la cubierta de la cúpula con un paño suave de vez en cuando.
• Asegúrese de que los puertos de alimentación no estén expuestos directamente al agua o a la humedad y no estén bloqueados por suciedad u otros elementos.
• Con la clasificación IP de resistencia al agua, la cámara puede funcionar correctamente bajo condiciones como la lluvia y la nieve. Sin embargo, esto no significa que la cámara pueda funcionar bajo el agua.

EspañolEspañol55 56

- No instale la cámara en lugares donde la lluvia y la nieve puedan golpear el objetivo directamente.

Instalar la cámara

Coloque la plantilla de montaje en el techo y taladre los agujeros en los lugares indicados, después inserte los tacos de anclaje para paneles de yeso.

Desenrosque la tapa de la cúpula de la base de la cámara con la llave Allen.

Atornille la base de la cámara al techo.

Ajuste el ángulo de visión de la cámara según sea necesario.

Fije la tapa de la cúpula a la base de la cámara apretando los tornillos.

EspañolEspañol57 58

Resolución de problemas

La cámara no se enciende

Si su cámara no se enciende, pruebe las siguientes soluciones:

• Asegúrese de que su cámara recibe la alimentación adecuada. La cámara PoE debe estar alimentada por un interruptor/inyector PoE, un NVR Reolink o un adaptador de corriente de 12 V.
• Si la cámara está conectada a un dispositivo PoE de los indicados anteriormente,
  conéctela a otro puerto PoE y vuelva a comprobarlo.
  • Vuelva a intentarlo con otro cable Ethernet.

La imagen no es nítida

Si la imagen de la cámara no es nítida, pruebe las siguientes soluciones:

• Compruebe que la cubierta de la cúpula de la cámara no esté sucia, tenga polvo a telarañas, y limpiela con un paño suave y limpio. Se recomienda utilizar el absorbedor de polvo incluido en el paquete.
• Apunte la cámara hacia una zona bien iluminada, las condiciones de Iluminación afectarán mucho a la calidad de la imagen.
• Actualice el firmware de la cámara a la última versión.
• Restaure la cámara a los ajustes de fábrica y vuelva a comprobarla.

Especificaciones

Dimensiones: Φ132,7 x 98,3 mm

Peso: 750,5 g

Temperatura de funcionamiento: -10°C-+55°C (14°F-131°F)

Para más especificaciones, visite https://reolink.com/.

Notificación de cumplimiento

Declaración de conformidad de la FCC

Este dispositivo cumple con la Parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Declaraciones de conformidad ISED

Este dispositivo digital de Clase B cumple con la norma canadiense ICES-003.

Declaración de conformidad de la UE simplificada

EspañolEspañol59 60

Reolink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva CEM 2014/30/UE y LVD 2014/35/UE.

Eliminación correcta de este producto

Esta marca indica que este producto no debe eliminarse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana derivados de la eliminación incontrolada de residuos, recíclelo de forma responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el establecimiento donde adquirió el producto. Ellos pueden llevarse este producto para reciclarlo de forma segura para el medio ambiente.

Garantía limitada

Este producto tiene una garantía limitada de 2 años que sólo es válida si se adquiere en la tienda oficial de Reolink o en un distribuidor autorizado de Reolink. Más información: https://reolink.com/warranty-and-return/.

Términos y privacidad

El uso del producto está sujeto a su aceptación de los Términos y Condiciones del Servicio y la Política de Privacidad en reolink.com. Manténgalo fuera del alcance de los niños.
