RLC-843A - Caméra vidéo REOLINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra vidéo PoE
Marque	Reolink
Modèle	RLC-843A
Dimensions	Φ132,7 x 98,3 mm
Poids	750,5 g
Alimentation	PoE (Power over Ethernet) ou adaptateur CC 12 V (non fourni)
Température de fonctionnement	-10 °C à +55 °C
Résolution maximale	4K Ultra HD (8 MP)
Vision nocturne	LEDs infrarouges et projecteurs
Audio	Microphone et haut-parleur intégrés (audio bidirectionnel)
Stockage	Fente pour carte microSD (jusqu'à 256 Go, non incluse)
Connectivité	Ethernet RJ45 (PoE)
Indice d'étanchéité	IP66 (résistant aux intempéries)
Champ de vision	Non spécifié (typiquement ~90°-110°)
Détection de mouvement	Oui (intégrée)
Fonctions intelligentes	Détection de personnes, animaux, véhicules (selon firmware)
Montage	Plafond ou mur (gabarit et vis inclus)
Contenu de la boîte	Caméra, couvercle étanche, gabarit, absorbeur de poussière, kit de vis, câble Ethernet, aiguille de réinitialisation, autocollant, guide de démarrage
Garantie	2 ans (limitée)
Entretien	Nettoyer le dôme avec un chiffon doux, utiliser l'absorbeur de poussière

FOIRE AUX QUESTIONS - RLC-843A REOLINK

Comment brancher la caméra RLC-843A ?

Connectez la caméra à un port LAN de votre routeur avec un câble Ethernet, puis alimentez-la via un injecteur PoE, un commutateur PoE, un NVR Reolink PoE ou un adaptateur secteur 12 V (non inclus). Suivez les instructions dans l'application Reolink ou le client PC.

La caméra ne s'allume pas, que faire ?

Vérifiez que l'alimentation PoE ou l'adaptateur 12 V fonctionne. Essayez un autre port PoE ou un autre câble Ethernet. Si le problème persiste, contactez le support Reolink.

Comment réinitialiser la RLC-843A aux paramètres d'usine ?

Utilisez une épingle pour appuyer sur le bouton de réinitialisation (situé sous le couvercle du dôme) et maintenez-le enfoncé pendant 5 secondes. La caméra redémarrera avec les réglages par défaut.

Quel type de carte microSD est compatible ?

La fente pour carte microSD accepte les cartes jusqu'à 256 Go (non incluses). Insérez la carte après avoir dévissé le couvercle du dôme avec un tournevis.

Comment améliorer la qualité d'image de jour ?

Nettoyez le dôme avec un chiffon doux, évitez les sources de lumière directe et les fenêtres en verre. Assurez-vous que la caméra et la zone surveillée ont un éclairage similaire. Mettez à jour le firmware via l'application.

Puis-je utiliser la caméra sous la pluie ou la neige ?

Oui, la caméra a un indice d'étanchéité IP66 et peut résister à la pluie et à la neige. Cependant, ne l'immergez pas dans l'eau et évitez de diriger l'objectif directement vers les précipitations.

Comment configurer la caméra via l'application Reolink ?

Téléchargez l'application Reolink sur votre smartphone, scannez le code QR dans le guide, puis suivez les instructions à l'écran pour ajouter la caméra et la connecter à votre réseau Wi-Fi (si applicable) ou filaire.

La vision nocturne est-elle en couleur ?

La RLC-843A possède des projecteurs intégrés qui permettent une vision nocturne en couleur lorsque la lumière ambiante est suffisante. Sinon, les LEDs infrarouges fournissent une image en noir et blanc.

Que faire si l'audio ne fonctionne pas ?

Vérifiez que le microphone et le haut-parleur ne sont pas obstrués. Assurez-vous que l'audio est activé dans les paramètres de l'application. Si le problème persiste, redémarrez la caméra ou réinitialisez-la.

Où télécharger le dernier firmware et le client PC ?

Rendez-vous sur le site de support Reolink : https://reolink.com > Support > App et Client pour télécharger le logiciel. Le firmware peut être mis à jour via l'application ou le client PC.

MODE D'EMPLOI RLC-843A REOLINK

Si vous avez besoin d'aide, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centre de support en ligne à l'adresse https://support.reolink.com.

Supporto Tecnico

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Contenu de la Boîte 26

Présentation de la Caméra 27

Diagramme de Connexion 29

Installation de la Caméra 30

Montage de la Caméra 31

Dépannage 34

Caractéristiques 35

Notification de conformité 35

Contenu de la Boîte

Caméra Couvercle Étanche

Gabarit de Montage1M

Absorbeur de Poussière

Paquet de Vis

Câble Ethernet

Aiguille de Réinitialisation

Autocollant de Surveillance

Guide de Démarrage Rapide

REMARQUE:

* La quantité d'accessoires varie en fonction du modèle d'appareil photo que vous achetez

Présentation de la Caméra Introduction

Caméra PoE

Support

Micro Inclus

LEDs IR

Lentille

Spots

Couvercle Étanche

Port d'Alimentation

Câble de Réseau

FrançaisFrançais27 28

Fente pour Carte microSD

*Desserrez les vis à l'aide d'un

tournevis (non fourni) pour accéder à

l'emplacement de la carte microSD.

Bouton de Réinitialisation

* Appuyez sur le bouton de réinitialisation et maintenez-le enfoncé pendant 5 secondes à l'aide d'une épingle pour rétablir les paramètres d'usine.

Hauts-parleurs

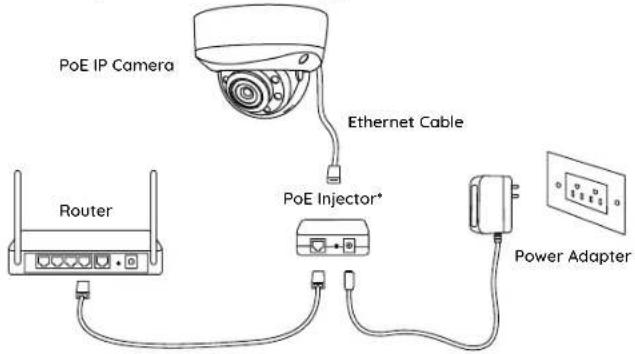

Diagramme de Connexion

Avant la configuration initiale, suivez les étapes ci-dessous pour connecter votre appareil photo..

1. Connectez la caméra à un port LAN de votre routeur à l'aide d'un câble Ethernet.
2. Utilisez l'adaptateur d'alimentation pour mettre l'appareil photo sous tension.

REMARQUE : Vous pouvez alimenter la caméra avec un commutateur PoE, un injecteur PoE, un NVR Reolink PoE ou un adaptateur d'alimentation DC 12V (non inclus dans l'emballage).

PoE IP Camera Ethernet Cable Router PoE Injector* Power Adapter

FrançaisFrançais29 30

Installation de la Caméra

Téléchargez et lancez le logiciel Reolink App ou Client, et suivez les instructions à l'écran pour terminer la configuration initiale.

- Sur Smartphone

Scannez l'appli pour télécharger Reolink App.

- Sur PC

Chemin de téléchargement Reollink Client: Aller à https://reollink.com > Support> App et Client.

REMARQUE:

- Si vous connectez la caméra PoE à un NVR PoE Reollink, veuillez configurer la caméra via l'interface du NVR.

Montage de la Caméra

Conseils d'Installation

• Ne pas orienter la caméra vers une source de lumière.
• Ne dirigez pas la caméra vers une fenêtre en verre. Vous risqueriez d'obtenir une mauvalse qualité d'image en raison de l'éblouissement des LED infrarouges par la fenêtre, les lumières ambiantes ou les voyants d'état.
• Ne placez pas la caméra dans une zone ombragée et orientez-la vers une zone bien éclairée. La qualité de l'image risquerait d'être médiocre. Pour garantir une qualité d'image optimale, les conditions d'éclairage de la caméra et de l'objet à capturer doivent être identiques.
• Pour garantir une meilleure qualité d'image, il est recommandé de nettoyer de temps en temps le couvercle du dôme à l'aide d'un chiffon doux.
• Assurez-vous que les ports d'alimentation ne sont pas directement exposés ou à l'humidité et qu'ils ne sont pas bloqués par des saletés ou d'autres éléments.
• Grâce à son indice d'étanchéité IP, la caméra peut fonctionner correctement dans des conditions telles que la pluie et la neige. Cependant, cela ne signifie pas que la caméra peut fonctionner sous l'eau.
• N'installez pas la caméra dans des endroits où la pluie et la neige peuvent frapper directement l'objectif.

FrançaisFrançais31 32

Installer la Caméra

Placez le gabarit de montage sur le plafond et percez des trous aux endroits indiqués, puis insérez les chevilles pour cloisons sèches.

Visser le couvercle du dôme sur la base de la caméra à l'aide de la clé Allen.

Visser la base de la caméra au plafond.

Ajuster l'angle de vue de la caméra si nécessaire.

Fixez le couvercle du dôme à la base de la caméra en serrant les vis.

Dépannage

La caméra ne s'allume pas

Si votre caméra ne s'allume pas, essayez les solutions suivantes :

• Assurez-vous que votre caméra est correctement alimentée. La caméra PoE doit être alimentée par un commutateur/injecteur PoE, un NVR Reolink ou un adaptateur d'alimentation 12V.
• Si la caméra est connectée à un dispositif PoE comme indiqué ci-dessus, connectez-la à un autre port PoE et vérifiez à nouveau.
• Réessayez avec un autre câble Ethernet.

L'Image n'est pas Claire

Si l'image de la caméra n'est pas claire, essayez les solutions suivantes solutions:

• Vérifiez que le couvercle du dôme de la caméra n'est pas sale, poussiéreux ou couvert de toiles d'araignée, et nettoyez-le à l'aide d'un chiffon doux et propre. Il est recommandé d'utiliser l'absorbeur de poussière fourni dans l'emballage.
• Dirigez la caméra vers une zone bien éclairée, car les conditions d'éclairage affectent considérablement la qualité de l'image.
• Mettez à jour le micrologiciel de votre appareil photo vers la dernière version.
• Rétablissez les paramètres d'usine de la caméra et vérifiez à nouveau.

Caractéristiques

Dimensions : Φ132,7 x 98,3 mm

Poids : 750.5g

Température de fonctionnement : -10°C-+55°C (14°F-131°F)

Pour plus de spécifications, visitez le site https://reolink.com/.

Notification de Conformité

Déclaration de conformité FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Il est aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Déclarations de Conformité ISED

Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de Conformité Simplifiée de l'UE

FrançaisFrançais35 36

Reolink déclare que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive CEM 2014/30/UE et de la directive LVD 2014/35/UE.

Élimination Correcte de ce Produit

Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets ménagers. dans l'ensemble de l'UE. Pour éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, recyclez-les de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Si vous souhaitez retourner votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté. Il pourra prendre ce produit en charge pour un recyclage respectueux de l'environnement.

Garantie Limitée

Ce produit est assorti d'une garantie limitée de 2 ans qui n'est valable que s'il est acheté dans la boutique officielle de Reolink ou auprès d'un revendeur agréé par Reolink. Pour en savoir plus : https://reolink.com/warranty-and-return/.

Conditions et Confidentialité

L'utilisation du produit est soumise à l'acceptation des Conditions d'Utilisation et de la Politique de Confidentialité de reolink.com. Tenir hors de portée des enfants.
