BEDIENUNGSANLEITUNG SC2200PE SCHEPPACH

Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Achtung! Das Nichtbeachten der an der Maschine angebrachten Sicherheitszeichen und Warnhinweise sowie das Nichtbeachten der Sicherheits- und Bedienungshinweise kann zu schweren Verletzungen bis hin zum Tod führen.
	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
	Tragen Sie eine Schutzbrille!
	Tragen Sie einen Gehörschutz!
	Tragen Sie festes Schuhwerk!
	Die maximale Hangneigung beträgt 20°.
	Es ist verboten, Schutz- und Sicherheitsvorrichtungen zu entfernen oder zu verändern.
	Rotierende Bürsten! Körper fernhalten! Nicht in rotierende Bürsten greifen. Verletzungsgefahr!
	ACHTUNG! Betriebsstoffe sind feuergefährlich und explosiv - Verbrennungsgefahr.Nicht bei heißem oder laufendem Motor tanken.
	Vergiftungsgefahr! Benutzen Sie das Gerät nur im Außenbereich und niemals in geschlossenen oder schlecht belüfteten Räumen.
	Entfernen Sie den Zündkerzenstecker, bevor Sie Wartungsarbeiten vornehmen.
	Gefahr durch umherfliegende Gegenstände! Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand einhalten. Halten Sie nicht beteiligte Personen vom Gerät fern.
	Achtung heiße Oberfläche - Verbrennungsgefahr.
	Garantierter Schallleistungspegel.
	Motoröl
	Ölstand kontrollieren.
	Kraftstoffpumpe "Primer" drücken.
	Gashebel
	Drehzahlregulierhebel für die Bürsten (Bürstengeschwindigkeitshebel)
	Höhenverstellung vom Lenkholm
	Höhenverstellung der Bürsten
	Bürstenantrieb
	Fahrantrieb
	Das Produkt entspricht den geltenden europäischen Richtlinien.
	In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen.
	Das Produkt entspricht den geltenden serbischen Richtlinien.

Inhaltsverzeichnis:

Seite:

1. Einleitung.... 10

2. Produktbeschreibung (Abb. 1 + 11).... 10

3. Lieferumfang....11

4. Bestimmungsgemäße Verwendung 11

5. Allgemeine Sicherheitshinweise 11

6. Technische Daten 14

7. Auspacken 16

8. Montage....16

9. Vor Inbetriebnahme 17

10. Betrieb der Kehrmaschine.... 18

11. Wartung & Reinigung.... 19

12. Reparatur & Ersatzteilbestellung.... 21

13. Transport....22

14. Lagerung....22

15. Entsorgung und Wiederverwertung 23

16. Störungsabhilfe 25

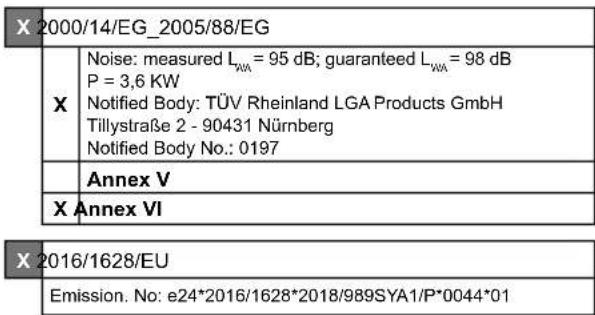

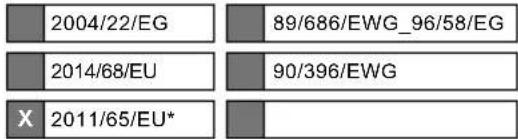

17. Konformitätserklärung 143

1. Einleitung

Hersteller:

Scheppach GmbH

wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Produkt.

Hinweis:

Der Hersteller dieses Produkts haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Produkt kennenzulernen und dessen bestimmungsgemäße Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Produkt auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Produkt dürfen nur Personen arbeiten, die im Gebrauch des Produkts unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.

Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Produkten allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Produktbeschreibung (Abb. 1 + 11)

1. Kupplungshebel Bürstenantrieb
2. Gashebel
3. Bürstengeschwindigkeitshebel
   3a. Sperrknopf
4. Zündkerzenstecker
   4a. Zündkerze
5. Kurbel
   5a. Sterngriffmutter / Sicherungsmutter
6. Halterung für Schneeschild/Auffangbehälter
7. Schutzblech links/rechts
   7a. Schraube
   7b. Mutter
8. Bürstenwalzen
   8a. Bürstenwelle
   8b. Formscheibe
   8c. Beilagscheibe
   8d. Mutter
9. Stützrad
10. Rad
11. Ölablassschraube
12. Gangwahlhebel
    12a. Schraube
    12b. Mutter
13. Ölmessstab
14. Seilzugstarter
15. Schwenkstange
    15a. Gewindestift
    15b. Feder
    15c. Unterlegscheibe
    15d. Mutter
16. Lenkholm
    16a. Mutter
    16b. Befestigungsbolzen
17. Griff
18. Kupplungshebel Fahrantrieb
19. Griff für Lenkholmeinstellung
20. Tankdeckel

21. Luftfilterdeckel
    21a. Luftfilter

22. Primerpumpe

23. Zündschlüssel / E-Starter
24. Ladebuchse
25. Batterie (nicht abgebildet)
26. Ladegerät (nicht abgebildet)

3. Lieferumfang

Pos. Anzahl Bezeichnung

12 1x Gangwahlhebel

8 2x Bürstenwalze

8a 1x Bürstenwelle

8b 2x Formscheibe

8c 2x große Beilagscheibe

8d 2x Mutter

7 2x Schutzblech links/rechts

23 2x Zündschlüssel

1x Ladegerät

1x Bedienungsanleitung

4. BestimmungsgemäßeVerwendung

Die Benzin-Kehrmaschine, einschließlich der Anbauteile, wurde speziell für die Pflege und Reini gung von gepflasterten Flächen, Gehwegen, Hofeinfahrten und gut belüfteten Lagerflächen entwickelt. Betreiben Sie die Maschine nicht in geschlossenen Räumen.

Die Benzin-Kehrmaschine ist dazu geeignet, losen Schmutz zu kehren bzw. aufzunehmen. Beim Aufsatz des Schneeschil des kann die Benzin-Kehrmaschine zum Schneeräumen eingesetzt werden.

Das Benzin-Kehrmaschine nicht bei Regen zu nutzen.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.

Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Die Maschine darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Allgemeine Sicherheitshinweise

In dieser Bedienungsanleitung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: △

Außerdem enthält die Betriebsanleitung andere wichtige Textstellen, die durch das Wort „ACHTUNG!“ gekennzeichnet sind.

⚠️ Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

⚠ GEFAHR

Bei Nichtbeachtung dieser Anweisung besteht höchste Lebensgefahr bzw. die Gefahr lebensgefährlicher Verletzungen.

⚠️ WARNING

Bei Nichtbeachtung dieser Anweisung besteht Lebensgefahr bzw. die Gefahr schwerer Verletzungen.

⚠ VORSICHT

Bei Nichtbeachtung dieser Anweisung besteht leichte bis mittlere Verletzungsgefahr.

HINWEIS!

Bei Nichtbeachtung dieser Anweisung besteht die Gefahr einer Beschädigung des Motors oder anderen Sachwerten.

• Lernen Sie Ihre Maschine kennen.
- Lesen Sie die Bedienungsanleitung aufmerksam durch und versichern Sie sich, dass Sie deren Inhalt sowie alle an der Maschine angebrachten Etiketten verstehen.
- Machen Sie sich mit dem Anwendungsbereich sowie Einschränkungen der Maschine sowie mit besonderen Gefahrenquellen vertraut.
- Stellen Sie sicher, dass Sie alle Bedienelemente und deren Funktion genau kennen.
- Stellen Sie sicher, dass Sie wissen, wie die Maschine angehalten wird und die Bedienelemente schnell deaktiviert werden.
- Versuchen Sie nicht die Maschine anzuwenden, ohne die genaue Funktionsweise und Wartungsanforderungen des Motors zu kennen und zu wissen, wie Unfälle mit Personen- und/oder Sachschäden zu vermeiden sind.
- Halten Sie andere Personen, insbesondere Kinder, von Ihrem Arbeitsbereich fern.

Arbeitsbereich

• Starten oder bedienen Sie die Maschine nie in geschlossenen Räumen. Die Abgase sind ge fährlich, da sie das geruchslose und tödliche Gas Kohlenmonoxid enthalten. Verwenden Sie die Ma schine nur in gut gelüfteten Außenbereichen.
• Verwenden Sie die Maschine nie bei mangelnder Sicht oder Lichtverhältnissen.

Personensicherheit

• Verwenden Sie die Maschine nicht, wenn Sie Drogen, Alkohol oder Medikamente zu sich genommen haben, die Ihre Fähigkeit die Maschine korrekt zu bedienen beeinflussen.
• Tragen Sie angemessene Kleidung. Tragen Sie lange Hosen, Stiefel und Handschuhe.
• Tragen Sie keine lose Kleidung, kurze Hosen oder Schmuck jeglicher Art. Tragen Sie langes Haar zurückgebunden, sodass es nicht länger als schulterlang ist. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung,

Schmuck oder langes Haar kann sich in beweglichen Teilen verfangen. Überprüfen Sie Ihre Maschine vor dem Start.

• Belassen Sie Schutzblenden an ihrem Ort und funktionstüchtig.
• Stellen Sie sicher, dass alle Muttern, Schrauben etc. sicher angezogen sind.
• Verwenden Sie die Maschine niemals, wenn Sie reparaturbedürftig oder in schlechter mechanischer Verfassung ist. Tauschen Sie beschädigte, fehlende oder kaputte Teile vor der Bedienung aus.
• Überprüfen Sie die Maschine auf Benzinleckagen.
• Halten Sie sie funktionstüchtig. Verwenden Sie die Maschine nicht, wenn der Motor nicht am entsprechenden Schalter ein- und ausgeschaltet werden kann.
• Eine mit Benzin angetriebene Maschine, die nicht über den Motorenschalter gesteuert werden kann, ist gefährlich und muss ausgetauscht werden.
• Gewöhnen Sie sich vor dem Start der Maschine an zu überprüfen, dass Schraubendreher und Schlüssel vom Bereich um die Maschine entfernt sind. Ein Schraubendreher oder Schlüssel, der sich noch an einem rotierenden Maschinenteil befindet, kann zu Personenschaden führen.
• Seien Sie aufmerksam, achten Sie auf Ihre Handlungen, und verwenden Sie Ihren gesunden Menschenverstand, wenn Sie mit der Maschine arbeiten. Übernehmen Sie sich nicht.
• Verwenden Sie die Maschine nicht, wenn Sie barfuß sind oder Sandalen oder ähnliche leichte Schuhe tragen. Tragen Sie Arbeitsschutzschuhe, die Ihre Füße schützen und Ihre Standfestigkeit auf rutschigen Oberflächen verbessern.
• Sorgen Sie jederzeit für gute Standfestigkeit und Gleichgewicht. So können Sie die Maschine in unerwarteten Situationen besser kontrollieren.
• Vermeiden Sie ein ungewolltes Starten. Stellen Sie sicher, dass der Motorenschalter ausgeschaltet ist, bevor Sie die Maschine transportieren oder Wartungsarbeiten an der Maschine durchführen. Transport oder Wartungsarbeiten an der Maschine können zu Unfällen führen, wenn der Schalter an ist.

Sicherheit im Umgang mit Benzin

- Benzin ist sehr leicht entflammbar, und seine Gase können explodieren, wenn sie sich entzünden.

- Ergreifen Sie Sicherheitsmaßnahmen beim Umgang mit Benzin, um das Risiko einer schweren Verletzung zu verringern.

• Verwenden Sie einen geeigneten Benzinkanister, wenn Sie den Tank befüllen oder ablassen.
• Führen Sie diese Arbeiten in sauberen, gut gelüfteten Außenbereichen durch.
• Rauchen Sie nicht. Lassen Sie keine Funken, offene Flammen oder andere Feuerquellen in die Nähe gelangen, wenn Sie Benzin auffüllen oder mit der Maschine arbeiten.
• Füllen Sie den Tank niemals in Innenbereichen auf. Halten Sie geerdete, elektrisch leitfähige Gegenstände, wie Werkzeuge, fern von freistehenden Elektrikteilen und Leitungen, um Funken- oder Lichtbogenbildung zu vermeiden. Dadurch könnten Benzingase entzündet werden.
• Halten Sie den Motor immer an und lassen ihn abkühlen, bevor Sie den Benzintank befüllen. Entfernen Sie den Tankdeckel und befüllen Sie den Tank niemals, wenn der Motor läuft, oder wenn der Motor heiß ist.
• Verwenden Sie die Maschine nicht, wenn Sie von Leckagen im Benzinsystem wissen. Lösen Sie den Tankdeckel langsam, um möglichen Druck im Tank abzulassen. Überfüllen Sie den Tank niemals (Benzin sollte sich nie über der gekennzeichneten Höchstfüllgrenze befinden). Schließen Sie den Benzintank wieder sicher mit dem Tankdeckel und wischen Sie verschüttetes Benzin auf.
• Verwenden Sie die Maschine nie, wenn der Tankdeckel nicht sicher zugeschraubt ist. Vermeiden Sie Zündquellen in der Nähe von verschüttetem Benzin. Wenn Benzin verschüttet wurde, versuchen Sie nicht die Maschine zu starten. Entfernen Sie die Maschine vom Bereich der Verschüttung und verhindern Sie die Bildung von Zündquellen, bis sich die Benzingase verflüchtigt haben.
• Bewahren Sie Benzin in speziell für diesen Zweck hergestellten Kanistern auf.
• Lagern Sie Benzin an einem kühlen, gut durchlüfteten Bereich fern von Funken und offenen Flammen oder anderen Zündquellen auf. Bewahren Sie Benzin oder die Maschine mit befülltem Tank niemals in einem Gebäude auf, in dem Benzingase an Funken, offene Flammen oder andere Zündquellen wie Wassererhitzer, Öfen, Kleidungstrockner o. Ä. gelangen können.
• Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem geschlossenen Bereich aufbewahren.

Sicherheit Batterie

- Um Funkenbildung durch einen Kurzschluss zu vermeiden, muss stets zuerst das Minuskabel (−) an der Batterie ab- und als Letztes wieder angeklemmt werden.

• Rauchen Sie niemals bei Arbeiten an der Batterie. Halten Sie Funken, offene Flammen und sonstige Wärmequellen stets von der Batterie fern.
• Bei der Verwendung von Starthilfekabeln ist besondere Vorsicht nötig. Beachten Sie betreffende Anweisungen, um Schäden am Gerät zu vermeiden (insbesondere Anlasser maximal 10 Sekunden betätigen).
• Batterie niemals öffnen und nicht fallen lassen.
  • Die Batterie immer in einem geschlossenen Raum mit guter Belüftung, trocken und gegen Witterung geschützt, aufladen.
• Schließen Sie Anschlüsse der Batterie nicht kurz.
• Deformierte oder defekte (auslaufende) Batterien dürfen nicht verwendet werden und müssen ausgetauscht sowie umweltgerecht entsorgt werden. Beachten Sie die länderspezifischen Vorschriften.
• Bei defekten Batterien kann Flüssigkeit austreten. Kontakt vermeiden! Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, zusätzlich ärztliche Hilfe in Anspruch nehmen. Austretende Batterieflüssigkeit kann zu Hautreizungen, Verbrennungen und Verätzungen führen.
• Untersuchen Sie regelmäßig durch Sichtkontrolle die Anschlusskabel an der Batterie auf Beschädigungen. Lassen Sie beschädigte Kabel von einem Fachmann ersetzen.
  • Die Sicherungen dürfen niemals überbrückt werden. Setzen Sie nie eine Sicherung mit einer anderen, als der vorgeschriebenen Belastbarkeit (Ampere) ein.

Verwendung und Pflege der Maschine

- Heben Sie die Maschine niemals an oder tragen Sie sie, wenn der Motor läuft.

- Gehen Sie nicht gewaltsam mit der Maschine um.

- Verwenden Sie die richtige Maschine für Ihren Anwendungsbereich. Die richtige Maschine wird die Arbeiten, für die sie konstruiert wurde, besser und sicherer ausführen.

- Verändern Sie die Drehzahlreglereinstellung des Motors nicht, oder überdrehen Sie ihn nicht. Der Drehzahlregler kontrolliert die Höchstgeschwindigkeit des Motors bei maximaler Sicherheit.

- Halten Sie Hände oder Füße nicht in die Nähe von rotierenden Teilen.

- Vermeiden Sie Kontakt mit heißem Benzin, Öl, Abgasen und heißen Oberflächen. Berühren Sie den Motor oder Auspuffdämpfer nicht. Diese Teile werden während der Benutzung besonders heiß. Sie sind auch eine kurze Zeit nach dem Ausschalten der Maschine noch heiß.

• Lassen Sie den Motor vor der Durchführung von Wartungsarbeiten oder Einstellung abkühlen.
• Sollte die Maschine beginnen, ungewöhnliche Geräusche oder Vibrationen abzugeben, schalten Sie den Motor sofort ab, trennen Sie das Zündkerzenkabel, und suchen Sie nach der Ursache. Ungewöhnliche Geräusche oder Vibrationen sind gewöhnlich ein Zeichen von Fehlern.
• Verwenden Sie nur vom Hersteller zugelassene Anbau- und Zubehörteile. Bei Nichtbefolgen können Verletzungen die Folge sein.

- Warten Sie die Maschine. Überprüfen Sie sie auf Fehlausrichtungen oder Blockierung von beweglichen Teilen, Schäden an Teilen und andere Zustände, die die Funktion der Maschine beeinträchtigen können. Lassen Sie die Maschine vor jeglicher Weiterverwendung reparieren, wenn Sie Schäden feststellen. Viele Unfälle sind Ergebnis einer schlecht gewarteten Ausrüstung.

- Halten Sie Motor und Auspuffdämpfer frei von Gras, Blättern, übermäßigem Schmiermittel oder Kohlenstoffablagerungen, um das Risiko eines Brandes zu verringern.

- Begießen oder bespritzen Sie die Maschine niemals mit Wasser oder einer anderen Flüssigkeit.

- Halten Sie die Handgriffe trocken, sauber und frei von Kleinteilen.

- Reinigen Sie die Maschine nach jedem Gebrauch.

- Befolgen Sie die gültigen Abfallentsorgungsrichtlinien für Benzin, Öl etc., um die Umwelt zu schützen.

- Bewahren Sie die abgeschaltete Maschine außerhalb der Reichweite von Kindern auf, und lassen Sie Personen, die mit der Maschine oder dieser Anleitung nicht vertraut sind, die Maschine nicht verwenden. Die Maschine ist in den Händen von ungeschulten Benutzern gefährlich.

Service

- Schalten Sie vor Reinigungen, Reparaturen, Inspektionen oder Einstellarbeiten den Motor ab und stellen Sie sicher, dass alle beweglichen Teile stillstehen.

- Stellen Sie immer sicher, dass der Gashebel auf Position „aus“ ist. Trennen Sie das Zündkerzenkabel, und halten Sie es von der Zündkerze fern, um einen ungewollten Start zu vermeiden.

- Lassen Sie Ihre Maschine von qualifizierten Mitarbeitern warten. Verwenden Sie nur Originalersatzteile. Dadurch wird sichergestellt, dass die Maschine sicher bleibt.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten. Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung insgesamt beachtet werden.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.
• Prüfen Sie sorgfältig den Bereich, in dem gearbeitet werden soll, und halten Sie den Arbeitsbereich sauber und frei von Schmutz, um Stolperfallen zu verhindern. Arbeiten Sie auf einem ebenen, glatten Boden.
• Bringen Sie während Montage, Installation, Betrieb, Wartung, Reparatur oder Transport niemals einen Teil Ihres Körpers an eine Position, an der Sie in Gefahr wären, wenn eine Bewegung auftreten würde.
• Verlassen Sie nie den Bedienplatz, während der Motor läuft.
• Halten Sie das Gerät während des Betriebs immer mit beiden Händen. Halten Sie die Lenkstange immer sicher fest.
• Seien Sie besonders vorsichtig, wenn Sie den Rückwärtsgang verwenden oder die Maschine zu sich ziehen.
• Seien Sie besonders vorsichtig, wenn Sie auf Kieswegen, Bürgersteigen oder Straßen arbeiten oder diese überqueren. Achten Sie immer auf versteckte Gefahren und den Verkehr.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

6. Technische Daten

Getriebe

3 Vorwärts-/1

Rückwärtsgang

Vorwärtsgeschwindigkeit 2,5 - 4,3 km/h

Rückwärtsgeschwindigkeit 2,5 km/h

Gesamtmaschinenbreite 106 cm

Kehrbreite 100 cm
Bürstendurchmesser 350 mm
Bürstengeschwindigkeit	5 Stufen / 180 - 350 min ^-1
Bürstenwinkel -25° / +25°
Gewicht 82 kg
Antrieb:
Motortyp 4-Taktmotor
Hubraum 173 ccm ^3
Reifengröße Antriebsräder 13"x5.00-6
Reifengröße Stützrad 4"x2.6-2.8
Belastungsdrehzahl 2800 min	-1
Maximale Drehzahl 2900 min	-1
Hangneigung max. 20°
Motorstarter	Seilzugstarter / E - Start
Leistung 3,6 kW / 4,9 PS
Treibstoff	Normalbenzin/Bleifrei max. 10% Bioethanol
Tankinhalt Treibstoff maximal	1 l
Benötigtes Motoröl	SAE 10W-30 / 10W-40
Tankinhalt Öl maximal	0,6 l
Spannung Batterie	12 V
Kapazität Batterie	5Ah
Batterie-Art	Blei-Säure

Technische Änderungen vorbehalten!

Geräusch und Vibration

Die angegebenen Geräuschemissionswerte wurden nach EN ISO 3744 für die Schallleistung bzw. EN ISO 11201 für Schalldruck ermittelt.

Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinenlärm 85 dB, tragen Sie bitte einen geeigneten Gehörschutz.

Geräuschkennwerte:

Schalldruckpegel L_pA	74,4 dB
Unsicherheit K_pA	2,5 dB

Schallleistungspegel L_WA

98 dB

Vibrationskennwerte:

Vibration Lenkhebel rechts A_hv	7,127 m/s ^2
Vibration Lenkhebel links A_hv	5,577 m/s ^2
Messunsicherheit K_PA	1,5 m/s ^2

Die angegebenen Schallwerte sind nach einem genormten Prüfverfahren gemessen worden und können verwendet werden, um verschiedene Werkzeuge miteinander zu vergleichen.

Zudem eignen sich diese Werte, um Belastungen für den Benutzer, die durch Schall entstehen, im Vorhinein einschätzen zu können.

⚠️ WARNING

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Gerät verwendet wird.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Gerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Warnung!

Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Händen der Bedienungsperson zu Durchblutungsstörungen (Weißfingersyndrom) kommen.

Das Weißfingersyndrom ist eine Gefäßerkrankung, bei der die kleinen Blutgefäße an den Fingern und Zehen anfallartig verkrampfen. Die betroffenen Areale werden nicht mehr ausreichend mit Blut versorgt und erscheinen dadurch extrem blass. Der häufige Gebrauch von vibrierenden Geräten kann bei Personen, deren Durchblutung beeinträchtigt ist (z. B. Raucher, Diabetiker) Nervenschädigungen auslösen.

Wenn Sie ungewöhnliche Beeinträchtigungen bemerken, beenden Sie sofort die Arbeit und suchen Sie einen Arzt auf.

Beachten Sie die folgenden Hinweise, um die Gefahren zu reduzieren:

• Halten Sie Ihren Körper und besonders die Hände bei kaltem Wetter warm.
• Machen Sie regelmäßig Pausen und bewegen Sie dabei die Hände, um die Durchblutung zu fördern.
• Sorgen Sie für eine möglichst geringe Vibration der Maschine durch regelmäßige Wartung und feste Teile an der Maschine.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

7. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.

⚠️ WARNING!

Produkt und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Montage

Die Kehrmaschine ist ab Werk nicht komplett montiert. Für den Zusammenbau sind mindestens 2 Personen erforderlich!

Die Schrauben und Muttern sind bereits leicht vor- montiert und auf den jeweiligen Teilen vorzufinden.

8.1 Montage Schneeschild und Auffangbehälter

Die Montage des Schneeschildes und des Auffangbehälters wird in separate Montageanleitungen beschrieben.

8.2 Montage des Gangwahlhebels (12) (Abb. 4)

1. Befestigen Sie den Gangwahlhebel (12) mithilfe der beigelegten Sechskantschrauben (12a) (M6 x 22 mm) und den selbstsichernden Muttern (12b) (SW10).

8.3 Montage des Lenkholms (16) (Abb. 5)

1. Setzen Sie den Lenkholm (16) auf die Befestigungsbolzen (16b) an der Maschine.

2. Ziehen Sie nun die vier selbstsichernden Muttern M10 (16a) (SW15) an.

8.4 Montage der Schwenkstange (15) (Abb. 6)

1. Setzen Sie die Unterlegscheibe (15c), die Feder (15b) und die zweite Unterlegscheibe (15c) auf den Gewindestift (15a).
2. Schieben Sie die Schwenkstange (15) durch die Öffnung.
3. Drücken Sie die Schwenkstange (15) auf den Gewindestift (15a) und schrauben Sie die selbstsichernde Mutter M10 (15d) (SW15) fest.

8.5 Montage der Schutzbleche (7) (Abb. 7)

1. Bringen Sie die Schutzbleche (7) auf der linken und rechten Seite der Kehrmaschine an.
2. Befestigen Sie die Schutzbleche (7) mit einem Kreuzschlitzschraubendreher, den mitgelieferten Schrauben (7a) (M8 x 12 mm) und den selbstsichernden Muttern (7b) (M8) (SW13).

8.6 Montage der Bürstenwalzen (8) (Abb. 3, 8)

1. Entfernen Sie auf einer Seite der Bürstenwelle (8a) die vormontierte Mutter (M10), den Federring, die Beilagscheibe (8c) und die Formscheibe (8b).
2. Stecken Sie anschließend die Bürstenwalze (8) auf die Bürstenwelle (8a). Achten Sie dabei da rauf, dass die Nut der Bürstenwalze (8) mit den Nocken der Antriebseinheit übereinstimmen.
3. Schieben Sie die Bürstenwelle (8a) durch die Antriebseinheit.
4. Stecken Sie die zweite Bürstenwalze (8) auf die Bürstenwelle (8a). Achten Sie dabei darauf, dass die Nut der Bürs tenwalze (8) mit den Nocken der Antriebseinheit übereinstimmen.
5. Setzen Sie die Formscheibe (8b), die Beilagscheibe (8c) und den Federring auf die Bürs tenwelle (8a).
6. Schrauben Sie die Mutter (M10) (SW16) auf und ziehen Sie sie an, indem Sie die Mutter (M10) (SW17) auf der gegenüberliegenden Seite kontern.

8.7 E-Start anschließen (Abb. 7a)

1. Um den E-Start nutzen zu können, müssen Sie die beiden Anschlüsse miteinander verbinden.

9. Vor Inbetriebnahme

⚠️ ACHTUNG!

Vor der Inbetriebnahme die Maschine unbedingt komplett montieren!

⚠️ WARNING!

Gesundheitsgefahr!

Das Einatmen von Benzin-/Schmieröldämpfen und Abgasen kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

- Atmen Sie Benzin-/Schmieröldämpfe und Abgase nicht ein.

- Betreiben Sie das Produkt nur im Freien.

HINWEIS!

Produktbeschädigung

Wird das Produkt ohne oder mit zu wenig Motor- und Getriebeöl betrieben, kann dies zu einem Motorschaden führen.

- Füllen Sie vor der Inbetriebnahme Benzin und Öl ein. Das Produkt wird ohne Motor- und Getriebeöl geliefert.

HINWEIS!

Umweltschäden!

Ausgelaufenes Öl kann die Umwelt nachhaltig verschmutzen. Die Flüssigkeit ist hochgiftig und kann schnell zu Wasserverschmutzung führen.

- Befüllen / Entleeren Sie Öl nur auf ebenen, befestigten Flächen.

- Nutzen Sie einen Einfüllstutzen oder Trichter.

- Fangen Sie abgelassenes Öl in einem geeigneten Gefäß auf.

- Wischen Sie verschüttetes Öl sofort sorgfältig auf und entsorgen Sie den Lappen nach den örtlichen Vorschriften.

- Entsorgen Sie Öl nach den örtlichen Vorschriften.

HINWEIS!

Beschädigungsgefahr!

Werden falsch gelagerte oder nicht abgelassene Treibstoffe verwendet, kann der Vergaser verstopfen oder der Motorbetrieb beeinträchtigt werden.

- Geben Sie nicht benötigten Treibstoff in einen luft-dichten Behälter und bewahren Sie diesen in einem dunklen, kühlen Raum auf.

9.1 Motoröl auffüllen (Abb. 9)

⚠ Achtung!

Die Maschine wird ohne Motoröl ausgeliefert. Vor Inbetriebnahme daher unbedingt Öl einfüllen. Verwenden Sie hierzu Mehrbereichsöl (SAE 10W-30 oder SAE 10W-40 (je nach Einsatztemperatur).

Überprüfen Sie den Ölstand regelmäßig vor jeder Inbetriebnahme. Zu niedriger Ölstand kann den Motor beschädigen.

1. Stellen Sie die Maschine auf eine ebene, gerade Fläche.

2. Schrauben Sie den Ölmessstab (13) heraus.

3. Befüllen Sie den Tank mit Hilfe eines Trichters (nicht im Lieferumfang enthalten) mit Motoröl. Achten Sie auf die max. Füllmenge von 600 ml. Füllen Sie das Öl vorsichtig bis zur Unterkante des Einfüllstutzens ein.

4. Wischen Sie den Ölmessstab (13) mit einem sauberen, fusselfreien Tuch ab.

5. Setzen Sie den Ölmessstab (13) wieder ein und überprüfen Sie den Ölfüllstand, ohne den Messstab wieder fest zu schrauben.

6. Der Ölstand muss innerhalb der mittleren Markierung am Ölmessstab sein.

7. Wenn der Ölfüllstand zu gering ist, geben Sie die empfohlene Menge an Öl zu (max. 600 ml).

8. Schrauben Sie den Ölmessstab (13) anschließend wieder ein.

9.2 Benzin auffüllen (Abb. 10)

⚠ Achtung!

Die Maschine wird ohne Benzin ausgeliefert. Vor Inbetriebnahme daher unbedingt Benzin einfüllen.

1. Säubern Sie die Umgebung des Einfüllbereiches. Verunreinigungen im Tank verursachen Betriebsstörungen.

2. Öffnen Sie den Tankdeckel (20) vorsichtig, damit evtl. vorhandener Überdruck abgebaut werden kann.

3. Befüllen Sie den Tank mit Hilfe eines Trichters (nicht im Lieferumfang enthalten) mit Benzin (Super E10).

Achten Sie auf die max. Füllmenge von 1 Liter. Füllen Sie das Benzin vorsichtig bis zur Unterkante des Einfüllstutzens ein.

1. Verschließen Sie den Tankdeckel (20) wieder. Stellen Sie sicher, dass der Tankverschluss dicht schließt.

2. Säubern Sie den Tankdeckel (20) und die Umgebung.

3. Überprüfen Sie den Tank und die Kraftstoffleitungen auf Undichtigkeiten.

4. Entfernen Sie sich vor dem Starten des Motors mindestens drei Meter vom Tankplatz.

Verwenden Sie kein bereits verwendetes und verschmutztes Benzin. Lassen Sie keinen Schmutz und Wasser in den Benzintank gelangen.

9.3 Prüfung Reifendruck

Prüfen Sie regelmäßig den Reifendruck. Lange Standzeiten und Sonnenlicht begünstigen eine schnelle Alterung der Reifen.

• Empfohlener Reifendruck in den Antriebsrädern: 1,38 bar
  • Empfohlener Reifendruck im Stützrad: 3,1 bar

Hinweis: Sollten Sie feststellen, dass die Reifen oder Räder beschädigt sind, kontaktieren Sie bitte den Kundendienst bzw. eine Fachwerkstatt.

Kontrolle vor Bedienung

• Überprüfen Sie alle Seiten des Motors auf Öl- oder Benzinleckagen.
• Überprüfen Sie den Motorölstand.
• Überprüfen Sie den Kraftstoffstand – der Tank sollte mindestens halb voll sein.
• Überprüfen Sie den Luftfilterzustand.
• Überprüfen Sie den Zustand der Kraftstoffleitungen.
• Achten Sie auf Anzeichen von Beschädigungen.
• Überprüfen Sie, dass alle Schutzabdeckungen angebracht und alle Schrauben, Muttern und Bolzen angezogen sind.

10. Betrieb der Kehrmaschine

10.1 Einstellen der Lenkholmhöhe (Abb. 12)

1. Stellen Sie den Lenkholm (16) auf eine für Sie angenehme Arbeitshöhe ein (3 Stufen).
2. Verwenden Sie dazu den Griff (19) auf der Unterseite des Lenkholms (16).
3. Lassen Sie den Griff (19) wieder hörbar einrasten.

CHOKE

Startposition

Motor aus

10.2 Motor starten (Abb. 1, 11)

Kontrollieren Sie vor jedem Starten den Benzin- und Motorölstand (siehe Abschnitte 9.1 und 9.2). Vergewissern Sie sich, dass der Zündkerzenstecker (4) an der Zündkerze (4a) angeschlossen ist.

1. Stellen Sie bei kaltem Motor den Gashebel (18) auf Position CHOKE. Bei einem warmen Motor ist der Choke nicht nötig.
2. Drücken Sie die Primerpumpe (22) je nach Temperatur 1 bis 4x (siehe Aufkleber am Luftfilter).
3. Starten Sie den Motor mit dem Seilzugstarter (14). Ziehen Sie hierfür den Griff ca. 10-15 cm (bis ein Widerstand spürbar ist) heraus. Und ziehen dann kräftig mit einem Ruck an. Sollte der Motor nicht gestartet haben, nochmals am Seilzugstarter (14) anziehen.
4. Aufgrund einer Schutzschicht auf dem Motor kann es zu einer leichten Rauchbildung kommen, wenn Sie die Maschine zum ersten Mal verwenden. Dies ist ein normaler Vorgang.
5. Wenn der Motor zu laufen beginnt, bringen Sie den Gashebel (18) langsam in die Startposition.
6. Stellen Sie den Gashebel (18) nach dem Aufwärmen des Motors auf die gewünschte Geschwindigkeit - maximale Geschwindigkeit Hase und niedrigste Geschwindigkeitsstufe Schildkröte).

10.3 Motor mit E-Start starten (Abb. 11)

Kontrollieren Sie vor jedem Starten den Benzin- und Motorölstand (siehe Abschnitte 9.1 und 9.2). Vergewissern Sie sich, dass der Zündkerzenstecker (4) an der Zündkerze (4a) angeschlossen ist.

1. Stellen Sie den Gashebel (18) auf die Startposition.
2. Setzen Sie zum Starten der Maschine den Zündschlüssel (23) in das Zündschloss unter dem Griff ein und drücken Sie ihn.
3. Halten Sie den Zündschlüssel (23) gedrückt, bis der Motor startet, und lassen ihn dann los.
4. Stellen Sie den Gashebel (18) auf die gewünschte Geschwindigkeit - maximale Geschwindigkeit Hase und niedrigste Geschwindigkeitsstufe Schildkröte).

Hinweis: Sollte das Starten des Motors mit E-Start nicht funktionieren, so laden Sie die Batterie (25) mit dem mitgelieferten Ladegerät (26) auf (siehe 11.6.).

10.4 Motor abstellen (Abb. 1, 11)

1. Um den Motor abzustellen, stellen Sie den Gashebel (18) auf „Motor aus“ und lassen Sie die beiden Kupplungsgriffe (18, 1) los. Warten Sie, bis die Bürsten still stehen.

2. Ziehen Sie den Zündkerzenstecker (4) von der Zündkerze (4a) ab, um ein unbeabsichtigtes Starten des Motors zu vermeiden.

3. Entnehmen Sie den Zündschlüssel (23) und bewahren ihn sicher auf.

10.5 Höhenverstellung der Bürsten (Abb. 12)

Die Bürsten sind optimal eingestellt, wenn sie ab Bodenkontakt noch ca. 1,5-2 cm nach unten verfahren werden.

Stellen Sie die Bürsten mithilfe der Kurbel (5) auf die gewünschte Höhe ein.

1. Lösen Sie die Sterngriffmutter (5a).

2. Drehen Sie die Kurbel (5) gegen den Uhrzeigersinn, um die Bürste nach unten zu verfahren. Drehen Sie die Kurbel (5) im Uhrzeigersinn, um die Bürste nach oben zu verfahren.

3. Ziehen Sie die Sterngriffmutter (5a) an, um die Kurbel (5) festzustellen.

Achtung! Eine zu tiefe Einstellung führt zu einer Überlastung der Antriebe und zu einem hohen Verschleiß.

10.6 Bürstenwinkel ändern (Abb. 1)

Die Bürsten können um 25 Grad nach rechts und links geschwenkt werden.

1. Heben Sie die Schwenkstange (15) aus der Arretierung.
2. Schieben Sie die Schwenkstange (15) nach vorne, um die Bürsten nach links zu schwenken.
3. Ziehen Sie die Schwenkstange (15) nach hinten, um die Bürsten nach rechts zu schwenken.
4. Lassen Sie die Schwenkstange (15) wieder los, damit Sie einrastet.

Achtung: Mit montiertem Auffangbehälter ist ein Schwenken der Bürsten nicht möglich.

10.7 Fahrantrieb (Abb. 11)

1. Legen Sie einen Gang und die Fahrtrichtung ein.
2. Drücken Sie den Kupplungshebel Fahrantrieb (18), die Maschine setzt sich in Bewegung.
3. Lassen Sie den Kupplungshebel Fahrantrieb (18) los, um die Maschine zu stoppen.

Achtung! Solange der Kupplungshebel Fahrantrieb (18) aktiviert ist, darf der Gang nicht gewechselt werden. Dies könnte zu schweren Getriebeschäden führen!

10.8 Kupplungshebel für Bürstenantrieb (1) (Abb. 1, 11)

1. Drücken Sie den Kupplungshebel Bürstenantrieb (1) nach unten, um die Bürsten einzuschalten.

2. Lassen Sie den Kupplungshebel Bürstenantrieb (1) los, damit die Bürsten stoppen.

10.9 Bürstengeschwindigkeit (Abb. 1, 11)

1. Betätigen Sie den Sperrknopf (3a) am Bürstengeschwindigkeitshebel (3) und drücken Sie ihn nach vorne, um die Geschwindigkeit der Bürsten zu erhöhen.
2. Betätigen Sie den Sperrknopf (3a) am Bürstengeschwindigkeitshebel (3) und ziehen diesen zurück, um die Bürstengeschwindigkeit zu verringern.

Achtung! Nehmen Sie diese Einstellung nur bei laufender Bürste vor!

11. Wartung & Reinigung

⚠️ WARNING!

Verletzungs- und Verbrennungsgefahr!

Das Produkt kann unerwartet starten und dadurch zu Verletzungen führen. Außerdem können Temperaturen von 80 °C und mehr erreicht werden.

• Schalten Sie vor allen Reinigungs- und Wartungsarbeiten den Motor aus.
• Lassen Sie den Motor auskühlen.
• Ziehen Sie das Zündkerzenkabel von der Zündkerze und entfernen Sie den Zündschlüssel.

HINWEIS!

Beschädigungsgefahr!

Dringt Wasser in das Gehäuse ein, können Motorschäden die Folge sein. Außerdem kann der Strahl eines Hochdruckreinigers Teile des Produkts beschädigen.

• Reinigen Sie das Produkt mit einem Tuch, einer Handbürste etc..
• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten und spritzen Sie es nicht mit einem Hochdruckreiniger ab.

HINWEIS!

Umweltschäden!

Ausgelaufenes Öl kann die Umwelt nachhaltig verschmutzen. Die Flüssigkeit ist hochgiftig und kann schnell zu Wasserverschmutzung führen.

• Befüllen / Entleeren Sie Öl nur auf ebenen, befestigten Flächen.
• Nutzen Sie einen Einfüllstutzen oder Trichter.
  -Fangen Sie abgelassenes Öl in einem geeigneten Gefäß auf.
• Wischen Sie verschüttetes Öl sofort sorgfältig auf und entsorgen Sie den Lappen nach den örtlichen Vorschriften.

- Entsorgen Sie Öl nach den örtlichen Vorschriften.

Wartungsplan
Kontrolle zur Instandhaltung	Intervall
Lockere Schrauben Vor Inbetriebnahme
Prüfung auf Beschädigung	Vor Inbetriebnahme
Kraftstofftank auf Dichtheit prüfen	Vor Inbetriebnahme
Prüfung Reifendruck	Vor Inbetriebnahme
Maschine säubern	Nach Inbetriebnahme
Zündkerze reinigen	Alle 50 Betriebsstunden
Luftfilter reinigen	Alle 10 Betriebsstunden
Ölstand kontrollieren	Alle 25 Betriebsstunden
Ölwechsel durchführen	1x jährlich

11.1 Prüfen des Ölstands (Abb. 9)

1. Gehen Sie wie unter 9.1 beschrieben vor.

11.1.1 Ölwechsel (Abb. 9, 14)

Motoröl nach den ersten 20 Betriebsstunden wechseln, anschließend alle 50 Stunden bzw. einmal jährlich.

Der Motorölwechsel sollte bei betriebswarmem und ausgeschaltetem Motor durchgeführt werden.

Verwenden Sie nur Motoröl (SAE 30 oder 10W-30).

1. Stellen Sie die Maschine auf eine ebene, gerade Fläche.
2. Stellen Sie einen geeigneten Auffangbehälter unter die Ölablassschraube (11).
3. Verwenden Sie einen Maulschlüssel SW 13 mm (nicht im Lieferumfang enthalten), um die Ölablassschraube (11) zu öffnen und das Motoröl abzulassen.
4. Nachdem Sie das Motoröl vollständig abgelassen haben, ziehen Sie die Ölablassschraube (11) wieder an.
5. Drehen Sie nun den Ölmessstab (13) gegen den Uhrzeigersinn heraus.
6. Füllen Sie frisches Motoröl auf und kontrollieren Sie den Ölstand (siehe 9.1).
7. Drehen Sie anschließend den Ölmessstab (13) im Uhrzeigersinn wieder ein.

11.2 Wartung des Luftfilters (Abb. 1, 15)

⚠ GEFAHR!

Brand- und Explosionsgefahr!

Kraftstoff kann sich bei falscher Reinigung entzünden und gegebenenfalls explodieren. Dies führt zu schweren Verbrennungen oder zum Tod.

• Reinigen Sie den Luftfilter nur durch Ausklopfen oder Ausblasen mit Druckluft.
• Reinigen Sie den Luftfilter niemals mit Benzin oder brennbaren Lösungsmitteln.

HINWEIS!

Beschädigungsgefahr!

Der Betrieb des Motors ohne eingesetztes Filterelement kann zu Motorschäden führen.

- Lassen Sie den Motor nie ohne eingesetztes Luftfilterelement laufen.

Ein verschmutzter Luftfiltereinsatz verringert die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Eine regelmäßige Kontrolle ist daher unerlässlich.

Der Luftfilter sollte alle 10 Betriebsstunden kontrolliert werden und bei Bedarf gereinigt werden.

1. Nehmen Sie den Luftfilterdeckel (21) ab.
2. Überprüfen Sie den Luftfilterdeckel (21) auf Löcher oder Risse. Ersetzen Sie ein evtl. beschädigtes Element.
3. Wischen Sie Schmutz von der Innenseite des Filtergehäuses mit einem sauberen, feuchten Lappen ab. Achten Sie darauf, dass kein Schmutz in die Öffnung gelangt. Setzen Sie den Luftfilterdeckel (21) für die Dauer der Filterreinigung wieder auf das Filtergehäuse.
4. Nehmen Sie den Filter (21a) ab. Prüfen Sie ihn auf Beschädigungen und ersetzen Sie ihn gegebenenfalls.
5. Blasen Sie den Filter (21a) von innen nach außen mit Druckluft aus. Reiben Sie Schmutz nicht vom Filter (21a). Dies kann zu Beschädigungen führen.
6. Setzen Sie den sauberen Filter (21a) wieder ein.
7. Setzen Sie den Luftfilterdeckel (21) auf.

△ ACHTUNG: Lassen Sie niemals den Motor ohne oder mit beschädigtem Luftfiltereinsatz laufen. So kann Schmutz in den Motor gelangen, wodurch Motorschäden entstehen können. Die Herstellergarantie erlischt.

11.3 Wartung der Zündkerze (Abb. 1, 16)

Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste.

Danach die Zündkerze alle 50 Betriebsstunden bei Bedarf ersetzen.

1. Ziehen Sie den Zündkerzenstecker (4) mit einer Drehbewegung ab.
2. Entfernen Sie die Zündkerze (4a) mit einem Zünd- kerzenschlüssel (nicht im Lieferumfang enthalten).
3. Reinigen Sie die Zündkerze (4a) gegebenenfalls mit einer Kupferdrahtbürste.
4. Stellen Sie unter Verwendung einer Fühlerlehre den Abstand auf 0,75 mm (0,030") ein.
5. Bringen Sie die Zündkerze (4a) wieder an und achten Sie darauf, dass Sie diese nicht zu fest ziehen.

11.4 Kraftstoff mit einer Benzinabsaugpumpe ablassen

Bei einer Lagerung über einen längeren Zeitraum, muss der Kraftstoff abgelassen werden.

⚠️ WARNING!

Gesundheitsgefahr!

Das Einatmen von Kraftstoff-/Schmieröldämpfen und Abgasen kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

• Atmen Sie Kraftstoff-/Schmieröldämpfe und Abgase nicht ein.

• Entleeren Sie Kraftstoff nur im Freien.

• Halten Sie einen Auffangbehälter unter den Schlauch der Benzinabsaugpumpe (nicht im Lieferumfang enthalten).

• Schrauben Sie den Tankdeckel (20) auf und entfernen Sie diesen.
• Schieben Sie den Schlauch der Benzinabsaugpumpe in den Kraftstofftank und lassen Sie den Kraftstoff mit Hilfe der Benzinabsaugpumpe vollständig ab.
• Schrauben Sie den Tankdeckel (20) wieder fest.

11.5 Austausch des Keilriemens

Der Keilriemen darf nur von unserem Kundendienst ausgebaut und getauscht werden.

11.6 Batterie (25) laden (Abb. 11)

Die Batterie (25) wird beim Betrieb aufgeladen. Allerdings kann es durch häufiges Starten notwendig sein, die Batterie (25) mit dem mitgelieferten Ladegerät (26) zu laden:

1. Stecken Sie den Stecker in die Ladebuchse (24) und das Ladegerät (26) in eine Steckdose 230V\~/50Hz.

2. Laden Sie die Batterie min. 5 Stunden auf.

11.7 Ausbau der Batterie (25)

Die Batterie darf nur von unserem Kundendienst ausgebaut und getauscht werden.

Stellen Sie sicher, dass Batterien vor unbefugter Benutzung (z. B. durch Kinder) geschützt sind.

Laden Sie die Batterie (25) während des Winters 1-2 Mal auf, um sicherzustellen, dass sie die volle Ladekapazität beibehält. Bei falscher Lagerung kann die Batterie (25) beschädigt werden. In diesem Fall erlischt die Garantie.

12. Reparatur & Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren.

Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Reparaturen oder durch Nichtverwendung von Originalersatzteilen verursacht werden.

Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und benzinfrei an die Servicestation gesendet werden müssen.

12.1 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Modellbezeichnung
• Artikelnummer
• Daten des Typenschildes

Ersatzteile / Zubehör Artikel-Nr.:

Bürste 5908703036

Schneeschild

5908703811

Auffangbehälter 5908703810

Batterie

5908703027

12.2 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsmäßigen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Bürsten, Keilriemen, Motoröl, Zündkerze, Luftfilter, Räder, Stützrad, Gummilippe Auffangbox, Abriebleiste Schneeschild

* nicht zwingend im Lieferumfang enthalten!

13. Transport

⚠️ WARNING!

Verletzungsgefahr!

Ein unbeabsichtigtes und unerwartetes Anlaufen des Produkts kann zu Verletzungen führen.

• Schalten Sie nach dem Verladen den Motor aus und ziehen Sie, nachdem der Motor abgekühlt ist, den Zündkerzenstecker von der Zündkerze.
• Ziehen Sie den Zündschlüssel vom Zündschloss ab.
• Das Produkt kann durch sein Eigengewicht schwere Quetschverletzungen verursachen.

Lassen Sie den Motor vor dem Transport oder dem Verladen abkühlen, um Verbrennungen zu vermeiden und Brandgefahr auszuschließen.

△ Die Maschine kann fallen und Schaden oder Verletzungen verursachen, wenn Sie nicht sachgemäß verladen wird.

Entleeren Sie bei einem Transport über längere Distanzen den Kraftstofftank restlos.

Sichern Sie die Maschine auf dem Transportfahrzeug gegen Abrollen, Verrutschen oder Umkippen und verzurren Sie die Maschine zusätzlich.

14. Lagerung

GEFAHR!

Brand- und Explosionsgefahr!

Beim Lagern des Produkts in der Nähe von möglichen Entzündungsquellen, kann es zu einem Brand oder einer Explosion kommen. Dies führt zu schweren Verbrennungen oder zum Tod.

- Beseitigen Sie mögliche Entzündungsquellen, wie z. B. Öfen, Heißwasserboiler mit Gas, Gastrockner usw..

HINWEIS!

Beschädigungsgefahr!

Wird das Produkt nicht ordnungsgemäß gelagert, kann dies zu Motorschäden führen.

- Lagern Sie das Produkt geschützt vor Schmutz, Staub und Feuchtigkeit.

14.1 Lagerung bei längeren Betriebspausen:

Wird die Maschine für einen Zeitraum von mehr als 30 Tagen nicht benutzt, befolgen Sie die untenstehenden Schritte, um sie für die Einlagerung vorzubereiten.

1. Leeren Sie den Benzintank vollständig (siehe Abschnitt 10.4). Eingelagertes Benzin, das Ethanol oder MTBE enthält, wird innerhalb von 30 Tagen schal. Schales Benzin hat einen hohen Gummian-teil und kann so den Vergaser verstopfen und die Benzinzufuhr einschränken.
2. Starten Sie den Motor, und lassen Sie ihn laufen, bis er anhält. Dadurch wird sichergestellt, dass kein Benzin im Vergaser verbleibt. Dadurch wird verhindert, dass sich Ablagerungen im Vergaser bilden und den Motor möglicherweise beschädigen.
3. Lassen Sie das Motoröl aus dem Motor ab, während er noch warm ist. Füllen Sie neues Öl ein. (siehe Abschnitt 9.1.)
4. Ziehen Sie das Zündkerzenkabel ab.
5. Ziehen Sie den Zündschlüssel (23) vom Zündschloss ab und bewahren ihn sicher auf, um eine unbefugte oder unsachgemäße Benutzung durch Kinder und andere Personen zu verhindern.
6. Verwenden Sie saubere Tücher zur Reinigung der Maschine.
7. Lagern Sie die Maschine in einer aufrechten Position in einem sauberen, trockenen Gebäude mit guter Ventilation.

Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30°C.

Bewahren Sie das Produkt in der Originalverpackung auf.

Decken Sie die Maschine ab, um sie vor Staub oder Feuchtigkeit zu schützen.

Bewahren Sie die Bedienungsanleitung bei der Maschine auf.

15. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

- Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe).

- Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

- Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen.

- Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

- Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

- Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

Hinweise zum Batteriegesetz (BattG)

Altbatterien und -akkus gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

- Zur sicheren Entnahme von Batterien oder Akkus aus dem Elektrogerät und für Informationen über deren Typ bzw. chemisches System beachten Sie die weiteren Angaben innerhalb der Bedienungs-bzw. Montageanleitung.

- Besitzer bzw. Nutzer von Batterien und Akkus sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet. Die Rückgabe beschränkt sich auf die Abgabe von haushaltsüblichen Mengen.

- Altbatterien können Schadstoffe oder Schwermetalle enthalten, die der Umwelt und der Gesundheit Schaden zufügen können. Eine Verwertung der Altbatterien und Nutzung der darin enthaltenen Ressourcen trägt zum Schutz dieser beiden wichtigen Güter bei.

- Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Batterien und Akkus nicht über den Hausmüll entsorgt werden dürfen.

- Befinden sich zudem die Zeichen Hg, Cd oder Pb unterhalb des Mülltonnensymbols, so steht dies für Folgendes:

• Hg: Batterie enthält mehr als 0,0005 % Quecksilber
• Cd: Batterie enthält mehr als 0,002 % Cadmium
• Pb: Batterie enthält mehr als 0,004 % Blei

- Akkus und Batterien können bei folgenden Stellen unentgeltlich abgeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
• Verkaufsstellen von Batterien und Akkus
• Rücknahmestellen des gemeinsamen Rücknahmesystems für Geräte-Altbatterien
• Rücknahmestelle des Herstellers (falls nicht Mitglied des gemeinsamen Rücknahmesystems)

- Diese Aussagen sind nur gültig für Akkus und Batterien, die in den Ländern der Europäischen Union verkauft werden und die der Europäischen Richtlinie 2006/66/EG unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Akkus und Batterien gelten.

Akku vor der Entsorgung des Geräts ausbauen

- Der integrierte Akku muss vor der Entsorgung des Geräts ausgebaut und gesondert umweltgerecht entsorgt werden.

- Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Kraftstoffe und Öle

• Vor der Entsorgung des Geräts müssen der Kraftstofftank und der Motorölbehälter geleert werden!
• Kraftstoff und Motoröl gehören nicht in den Hausmüll oder Abfluss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
• Leere Öl- und Kraftstoffbehälter müssen umweltgerecht entsorgt werden.

16. Störungsabhilfe

Störung Mögliche Ursache Abhilfe
Motor springt nicht an	Zündkerzenstecker abgesteckt Schließen Sie das Zündkerzenkabel sicher an die Zündkerze an
	Verschmutzte Zündkerze Reinigen, Abstand einstellen oder ersetzen
	Kein Kraftstoff oder alter Kraftstoff Mit sauberem, frischem Benzin befüllen
	Choke nicht in geöffneter Stellung Der Chokehebel muss beim Kaltstart auf Stellung Choke positioniert werden
	Kraftstoffleitung verstopft Kraftstoffleitung auf Knicke oder Beschädigungen prüfen
	Motor stirbt ab Warten Sie ein paar Minuten, vor dem erneuten Anlassen
Motor läuft unregelmäßig	Zündkerzenstecker locker Zündkerzenkabel anschließen und befestigen
	Kraftstoffleitung verstopft oder alter Kraftstoff	Tank mit sauberem, frischem Benzin befüllen
	Lüftung verstopft Luftfilter reinigen
	Wasser oder Schmutz im Kraftstoffsystem	Entleeren Sie den Tank. Füllen Sie den Tank mit frischem Kraftstoff
	Falsche Vergasereinstellung Wenden Sie sich an den Service
Motor überhitz Motorölstand niedrig Füllen Sie Öl nach
Die Maschine bewegt sich bei laufendem Motor nicht	Der Gang wurde nicht richtig gewählt	Schalthebel in die richtige Schaltposition schalten
Die Maschine läuft nicht geradeaus	Unterschiedlicher Reifendruck	Reifendruck prüfen
Motor springt mit E-Start nicht an	Batterie entladen	Laden Sie die Batterie mindestens 5 Stunden auf

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.

- Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

- Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

- Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.

- Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.

- Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur
DokumenteKontakt

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

SCHEPPACH

BENZIN-KEHRMASCHINE - SC2200PE

PETROL SWEEPER - SC2200PE

BALAYEUSE THERMIQUE - SC2200PE

5908703903

2004/22/EG 89/686/EWG_96/58/EG 2014/68/EU 90/396/EWG X 2011/65/EU*

X 2000/14/EG_2005/88/EG Noise: measured LWA = 95 dB; guaranteed LWA = 98 dBP = 3,6 KW Notified Body: TÜV Rheinland LGA Products GmbH Tillystraße 2 - 90431 Nürnberg Notified Body No.: 0197 Annex V X Annex VI X 2016/1628/EU Emission. No: e24*2016/1628*2018/989SYA1/P*0044*01

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 11.03.2025

i.V. Andrews Pecher Signature / Andreas Pecher / Read of Project Management

First CE: 2018

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
