Produkttyp	Waterblock für CPU (Kühlsystem)
Marke	Alphacool
Modell	Eisblock XPX Aurora
Sockelkompatibilität	Intel LGA 2066/2011/115X/1366/775/771/604, AMD AM4/AM3/AM2/FM usw.
Abmessungen (L x B x H)	75,8 x 75,8 x 33 mm
Gewicht	ca. 320 g
LED-Stromversorgung	5V DC, 3-poliger Stecker (Digital RGB)
Maximaler Druck	0,8 bar
Empfohlener Flüssigkeitstyp	Deionisiertes Wasser oder Alphacool Cape Kelvin Catcher
Lieferumfang	Kühlblock, Wärmeleitpaste, RGB-Adapterkabel, Intel- und AMD-Befestigungen, Schrauben, Unterlegscheiben, Federn, Verschlusskappen, Rückplatte
Hauptfunktionen	CPU-Kühlung, adressierbare RGB-Beleuchtung, Intel- und AMD-Kompatibilität
Installation	Montage auf Sockel mit mitgeliefertem Kit, Dichtigkeitstest vor Installation empfohlen
Wartung	Deionisiertes Wasser verwenden, regelmäßige Reinigung, Flüssigkeit regelmäßig wechseln
Sicherheit	Niemals ohne Flüssigkeit verwenden (Überhitzungs- und Verbrennungsgefahr), max. Druck 0,8 bar, Schrauben von Hand festziehen
Garantie	2 Jahre für Verbraucher (mit Bedingungen, Rechnung erforderlich)
Hinweise	Nur Anschlüsse mit Dichtungen verwenden, Schrauben nicht zu fest anziehen, Dichtheit prüfen
Normen	CE

Häufig gestellte Fragen - Eisblock XPX Aurora Alphacool

Welche Intel-Sockel sind mit dem Eisblock XPX Aurora kompatibel?

Der Block ist kompatibel mit den Intel-Sockeln LGA 2066, 2011-3, 2011, 115X (1151, 1150, 1155, 1156), 1366, 775, 771 und 604.Überprüfen Sie das Vorhandensein der Befestigungslöcher auf Ihrem Mainboard.

Welche AMD-Sockel sind kompatibel?

Kompatibilität mit AMD AM4, AM3, AM3+, AM2, AM2+, FM1, FM2, FM2+, G34, C32, 940, 939 und 754. Verwenden Sie die Original-Rückplatte des Mainboards für ältere Sockel, außer bei AM4, wo die mitgelieferte Platte erforderlich ist.

Muss ich eine bestimmte Kühlflüssigkeit verwenden?

Ja, verwenden Sie ausschließlich deionisiertes Wasser oder die Flüssigkeit Alphacool Cape Kelvin Catcher. Die Verwendung von Leitungswasser oder anderen Flüssigkeiten kann den Block beschädigen und die Garantie erlöschen lassen.

Wie installiere ich den Block auf einem Intel LGA 1151-Sockel?

1. Befestigen Sie die Intel 115X-Schrauben mit Federn und Unterlegscheiben am Block. 2. Bereiten Sie die mitgelieferte Rückplatte vor (Schutzfolie entfernen). 3. Positionieren Sie die Platte unter dem Mainboard. 4. Schrauben Sie den Block auf den Sockel und ziehen Sie ihn nur von Hand fest, ohne Werkzeug.

Wie hoch ist der maximal zulässige Druck im Kreislauf?

Der Wasserdruck im Kreislauf darf 0,8 bar nicht überschreiten. Übermäßiger Druck kann den Block beschädigen oder zu Undichtigkeiten führen.

Wie schließe ich die RGB-Beleuchtung des Blocks an?

Schließen Sie das mitgelieferte Adapterkabel an den 3-poligen Digital RGB-Anschluss Ihres Mainboards (oder RGB-Controllers) an. Beachten Sie die Pfeilrichtung (5V, Data, Ground). Für einige Mainboards verwenden Sie den Adapter für den ADD-Anschluss.

Was tun, wenn der Block undicht ist?

Stoppen Sie das System sofort. Trocknen Sie alle Komponenten sorgfältig. Überprüfen Sie, ob die Anschlüsse von Hand richtig festgezogen sind und die Dichtungen an Ort und Stelle sind. Wenn das Leck weiterhin besteht, wenden Sie sich an Alphacool oder einen autorisierten Händler.

Wie lange beträgt die Garantiezeit?

Für Verbraucher beträgt die Garantie 2 Jahre (1 Jahr für gewerbliche Nutzer). Sie erfordert die Originalrechnung. Die Garantie deckt keine Schäden ab, die durch falsche Installation, ungeeignete Flüssigkeit oder übermäßigen Druck verursacht wurden.

Kann ich den Block bei Problemen selbst reparieren?

Nein, jede Reparatur durch eine nicht autorisierte Person macht die Garantie ungültig. Bei einem Defekt wenden Sie sich für einen Austausch oder eine Reparatur an Alphacool oder einen autorisierten Händler.

Wie trage ich die Wärmeleitpaste auf?

Tragen Sie eine erbsengroße Menge in der Mitte des Prozessors auf. Verteilen Sie sie in einer dünnen, gleichmäßigen Schicht (weniger als 0,5 mm Dicke) mit einem Plastikstreifen oder Spachtel.

BEDIENUNGSANLEITUNG Eisblock XPX Aurora Alphacool

SICHERHEITSHINWEISE....3

LIEFERUMFANG 4

TECHNISCHE DETAILS....5

MONTAGE EISBLOCK XPX 8

VORBEREITUNG CPU....8

VORBEREITUNG CPU KÜHLER....8

INTEL 2011 / 2011-3 / 2066....9

INTEL |151 / |150 / |155 / |156 / |366....10

AM4....12

AM3 / AM3 + / AM2 / AM2 + / FM1 / FM2 FM2 + / G34 / C32 / 940 / 939 / 754....14

DER LETZTE SCHLIFF 16

DIGITAL - RGB BELEUCHTUNG ANSCHLIEßen....17

ENGLISH....18

LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE MIT DER INSTALLATION BEGINNEN.

Nicht geeignet für Kinder unter 6 Jahren (enthält verschluckbare Kleinteile).

• Betreiben Sie keine Kühlkomponenten, ohne sicher zu stellen, dass Kühlmittel durch das Kühlsystem fließt. Nicht mit Kühlmittel betriebene Kühler können sehr heiß werden. Es besteht Verbrennungsgefahr.
• Nicht mit Kühlmittel durchströmte Kühler können die Hardware des Computers zerstören. Vergewissern Sie sich immer, dass die Pumpe beim Einschalten der Hardware ihre Funktion aufnimmt.
• Bitte beachten Sie, dass zum Anziehen der Anschlüsse keine Werkzeuge wie Schraubenschlüssel, Zangen oder ähnliches verwendet werden dürfen! Alle Produkte aus Kunststoff oder Gewindeanschlüsse aus Metall, die mit Kunststoffteilen verbunden sind, werden mit Werkzeug schnell überlastet! Hierdurch entstandene Rlssse oder andere Beschädigungen sowie Schaden durch austretende Kühlfüssigkeit fallen nicht in die Gewährleistung!
• Verwenden Sie nur Anschlüsse mit einem Dichtring! Durch den Dichtring reicht ein festes Anziehen mit der Hand völlig aus! In Ausnahmefällen werden Sie in der Anleitung eindeutig auf die Verwendung von Werkzeug hingewiesen!
• Falls noch nicht erfolgt, überzeugen Sie sich bitte von der Funktion Ihrer Hardware, sowie des Kühlsystems (Dichtheit, Pumpenfunktion und Lüfter). Sie minimieren so den Aufwand bei der Suche möglicher Fehlerquellen. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die Garantie des Herstellers der elektronischen Bauteile und Komponenten. Die Montage des Kühlsystems erfolgt auf eigenes Risiko.
• Die Schrauben sollten nicht zu fest angezogen werden. Wenn Sie die Schrauben übermäßig fest angezogen haben, können sich die Haltebolzen lösen und es ist keine gleichmäßige Auflage des Kühlers mehr gewährleistet.
• Bei Anschlüssen mit 8 mm Gewindelänge kann es zur Durchflussminimierung kommen.
• Wir empfehlen einen Dichtigkeitstest vor Montage / Einbau des Kühlers. Der Wasserdruck im Kreislauf der Wasserkühlung darf maximal 0,8 Bar sein.
• Überzeugen Sie sich, dass der Kühler alle zu kühlenden Bauteile mit Wärmeleitpaste und / oder Wärmeleitpads berührt.
• Verwenden Sie ausschließlich destilliertes Wasser oder ALPHACOOL CAPE KELVIN CATCHER in Ihrem Kühlkreislauf. Entstandene Schäden durch ungeeignete Kühlfüssigkeit fallen nicht in die Gewährleistung!

Bestimmungsgemäßer Betrieb

Die ALPHACOOL INTERNATIONAL GMBH- Kühlkomponenten sind für die Kühlung von Computerbauteilen von ALPHACOOL zugelassen. Bei artfremder Nutzung erlischt die Gewährleistung.

Gewährleistung

1. Angaben, Zeichnungen, Abbildungen, technische Daten, Gewichts-, Maß- und Leistungsbeschreibungen die in Prospekten, Katalogen, Rundschreiben, Anzeigen oder Preislisten enthalten sind, haben rein informativen Charakter. Wir übernehmen keine Gewähr für die Richtigkeit dieser Angaben. Hinsichtlich der Art und des Umfangs der Lieferung sind allein die in Bestellung und Auftragsbestätigung enthaltenen Angaben ausschlaggebend.
2. Soweit ein gewährleistungspflichtiger Mangel vorliegt, sind Sie im Rahmen der gesetzlichen Bestimmungenberechtigt, Nacherfüllung zu verlangen, vom Vertrag zurückzutreten oder den Kaufpreis zu mindern. Die Verjährungsfrist von Gewährleistungsansprüchen für die gelieferte Ware beträgt zwei Jahre ab Erhalt der Ware, falls Sie Verbraucher (§ 13 BGB) sind. Sind Sie Unternehmer (§ 14 BGB), so gilt die Maßgabe, dass die Verjährungsfrist nur ein Jahr beträgt.
3. Der Gewährleistungsanspruch gilt nur im Zusammenhang mit der Originalrechnung, dem Kassenbeleg oder einer Bestätigung von ALPHACOOL INTERNATIONAL GMBH über den Gewährleistungsanspruch.
4. Es liegt allein im Ermessen von ALPHACOOL INTERNATIONAL GMBH, das defekte Produkt oder defekte Bestandteile zu reparieren oder zu ersetzen. Das jeweils ersetzte Produkt oder der Bestandteil geht in das Eigentum von ALPHACOOL INTERNATIONAL GMBH über.
5. Alle Gewährleistungsansprüche werden von ALPHACOOL INTERNATIONAL GMBH oder durch beauftragte Fachhändler durchgeführt. Wird die Reparatur von einer nicht autorisierten oder beauftragten Person durchgeführt, übernimmt ALPHACOOL INTERNATIONAL GMBH weder Kosten noch Haftung, es sein denn, die Reparatur ist vorher mit ALPHACOOL INTERNATIONAL GMBH abgestimmt worden.
6. Alle Kosten, die aus einer etwaigen Umrüstung der Produkte entstehen, werden von ALPHACOOL INTERNATIONAL GMBH nicht übernommen.
7. Die Gewährleistung von ALPHACOOL INTERNATIONAL GMBH schließen die folgenden Punkte nicht ein:

7.1. Regelmäßige Kontrollen, Wartung und Reparatur oder der Ersatz von Verschleißteilen
7.2. Falsche Bedienungen oder Defekte durch fehlerhafte Installation.
7.3. Schäden, verursacht durch Sturm, Wasser, Feuer, Überspannung, höhere Gewalt oder Krieg, fehlerhaftem Anschluss an das Netz, unzureichende oder fehlerhafte Belüftung oder andere Gründe, auf die ALPHACOOL INTERNATIONAL GMBH keinen Einfluss hat.
7.4. Schäden, die durch den Transport oder unsachgemäße Verpackung entstehen.

1. Die in dem jeweiligen Land geltenden Rechte des Verbrauchers, z.B. Forderungen gegenüber dem Verkäufer, wie im Kaufvertrag niedergelegt, werden von dieser Gewährleistungserklärung nicht berührt. ALPHACOOL INTERNATIONAL GMBH, ihre Niederlassungen und Distributoren, haften nicht für direkte oder indirekte Schäden oder Verluste, soweit nicht zwingende gesetzliche Bestimmungen dem entgegenstehen.

2. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die Gewährleistung des Herstellers der elektronischen Bautelle und Komponenten. Die Montage des Kühlers erfolgt auf eigenes Risiko.

Wenden sie sich an ein autorisiertes Entsorgungsunternehmen in ihrem Land. Eine Entsorgung mit dem Hausmüll (unsortierter Müll) oder ähnliche Einrichtungen für die Sammlung kommunaler Abfälle sind nicht zulässig.

LIEFERUMFANG

1xCPU Kühler(Design abhängig vonKühlerversion)	1xWärmeleitpaste		1xDigital – RGBAdapterkabel		4xGummikappen		4xSchraubenkappen(Farbe abhängig vonKühlerversion)
4xDruckfedern		4x 0.5 mmUnterlegscheibenDIN EN ISO 7089		4x 2 mmUnterlegscheibenDIN EN ISO 7089		4xM4 MutternDIN EN ISO 4032
1x Set Halteklammern INTEL(Farbe abhängig von Kühlerversion)				1x Set Halteklammern AMD(Farbe abhängig von Kühlerversion)
4xINTEL 115XSchrauben		4xINTEL 2066 / 2011Schrauben		1xINTEL Backplate		4xAMDSchrauben

TECHNISCHE DETAILS

KOMPATIBILITÄT

INTEL

2066 / 2011 - 3 / 2011 / 115X / 1366 / 775 / 771 / 604

AMD

AM4 / AM3 / AM3 + / AM2 / AM2 + / FMI / FM2 / FM2 + / G34 / C32 / 940 / 939 / 754

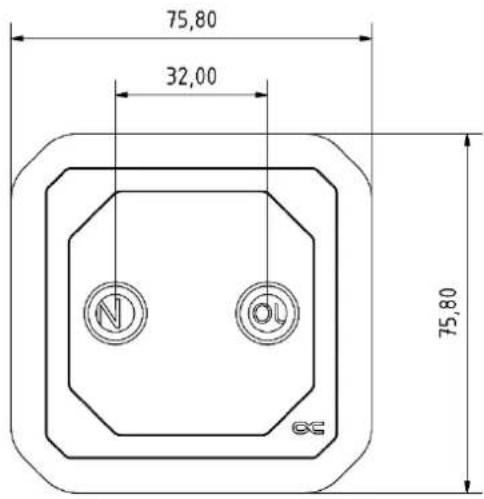

DIMENSIONEN

Eisblock XPX Aurora (Art. - Nr.: 12946, 12947)

[ Maße in mm ]

33,00 4,00 1,95

75,80 32,00 75,80 66

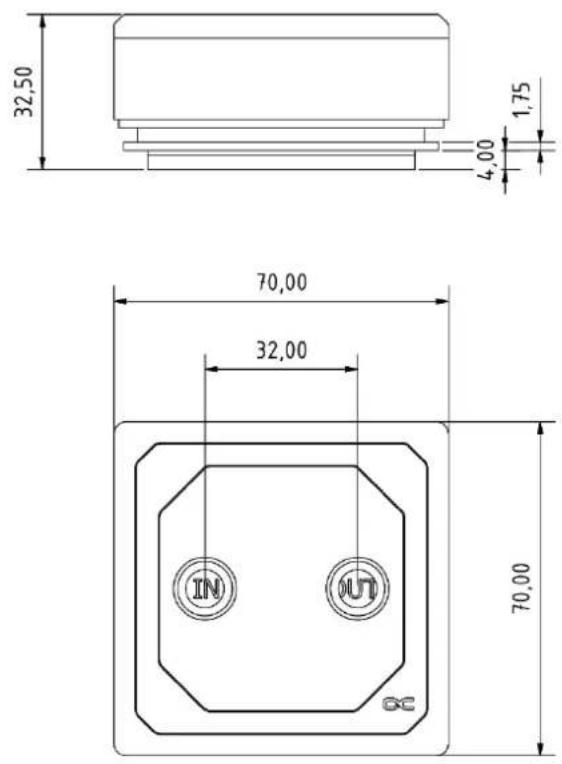

Eisblock XPX Aurora Edge (Art. - Nr.: 12948, 12949)

[ Maße in mm ]

32,50 4,00 1,75 70,00 32,00 70,00

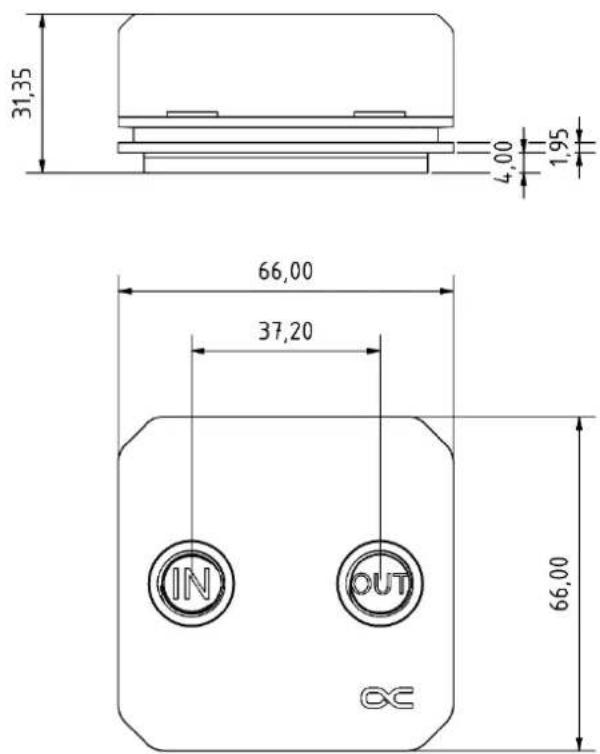

Eisblock XPX II (Art. - Nr.: 12952)

[ Maße in mm ]

31,35 4,00 1,95 66,00 37,20 66,00 IN OUT CC

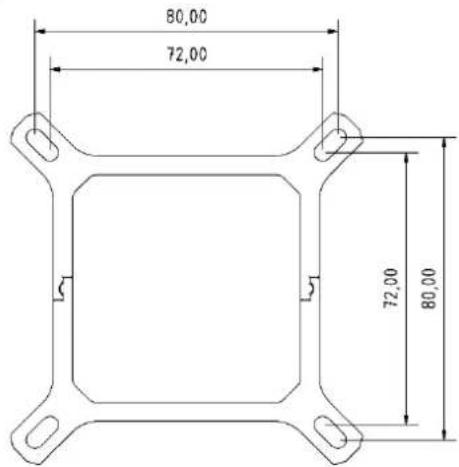

INTEL

80,00 72,00 72,00 80,00

INTEL 2066
2011/ -3

Nachdem Sie Ihren alten Kühler demontiert haben, reinigen Sie zunächst die Hardware:

• Entfernen Sie Reste der Wärmeleitpaste von der CPU.
• Nehmen Sie ein Tuch oder Wattestäbchen zur Hilfe. Mit Spiritus lässt sich auch eingetrocknete Wärmeleitpaste entfernen.
• Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf.
• Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder ähnlichem zu einer gleichmäßigen, dünnen Schicht (< 0,5 mm Schichtdicke).

VORBEREITUNG CPU KÜHLER

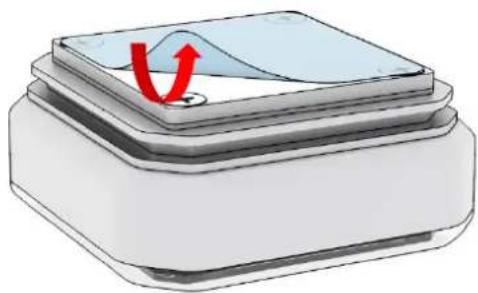

- Entfernen Sie die Schutzfolie auf dem Kühlerboden:

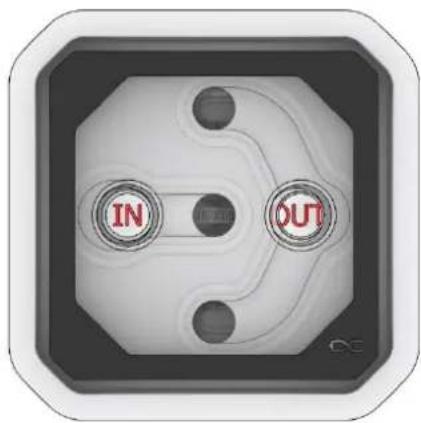

- Beachten Sie, dass Ein- und Auslass im Gewinde - Eingang beschrieben sind:

IN OUT

INTEL 2011 / 2011-3 / 2066

- Entsprechende Halterung wählen + zusammenstecken:

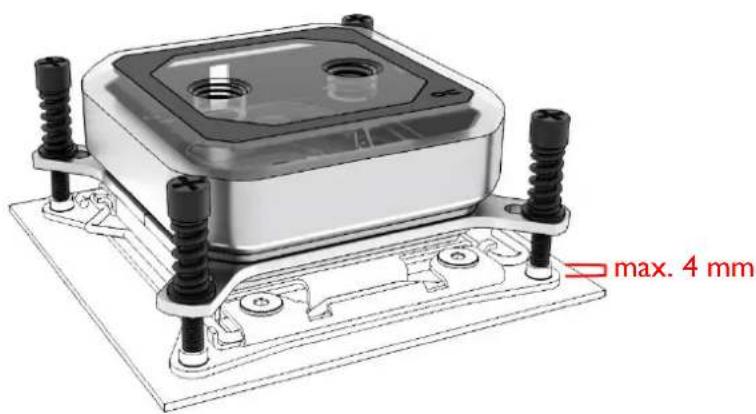

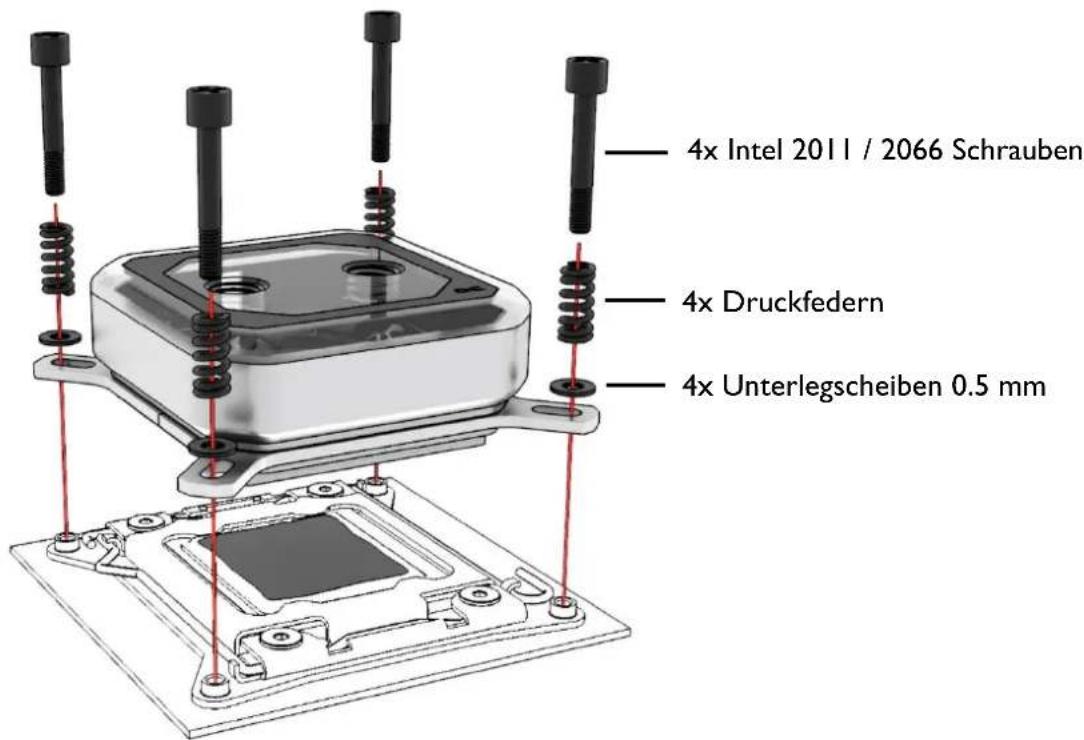

• Montieren Sie den Kühler wie dargestellt:

4x Intel 2011 / 2066 Schrauben 4x Druckfedern 4x Unterlegscheiben 0.5 mm

Beachten Sie: Einige Mainboards des Sockel 2011/- 3 haben keine durchgehenden Montagebohrungen im Sockelbereich. Drehen Sie die Schrauben in diesem Fall nicht weiter als 4 mm ein.

max. 4 mm

Kein Werkzeug benutzen nur handfest anziehen!

INTEL 1151 / 1150 / 1155 / 1156 / 1366

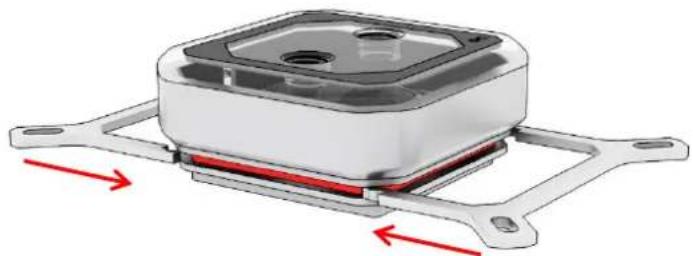

- Entsprechende Halterung wählen + zusammenstecken:

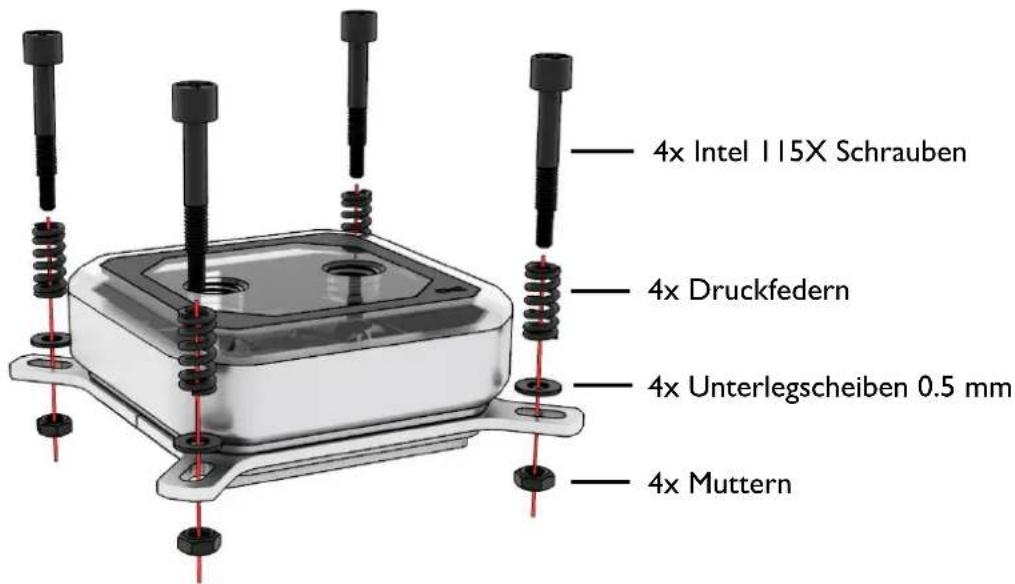

• Montieren Sie zunächst die Schrauben:

4x Intel I 115X Schrauben 4x Druckfedern 4x Unterlegscheiben 0.5 mm 4x Muttern

- Bereiten Sie die beiliegende Backplate vor:

Entfernen Sie den Schutzfilm der Klebestreifen:

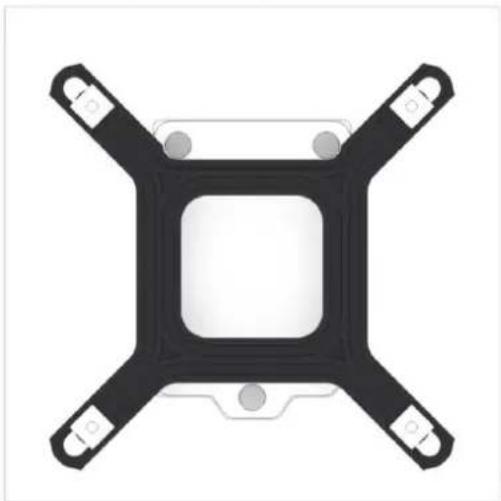

Ausrichtung der Backplate:

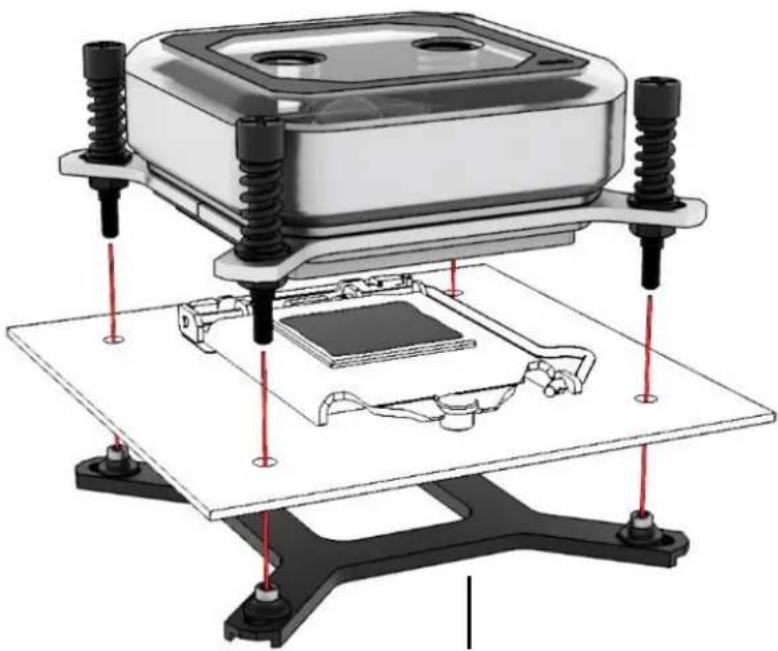

• Fixieren Sie nun den Kühler auf dem Sockel:

beiliegende Backplate

Kein Werkzeug benutzen nur handfest anziehen!

AM4

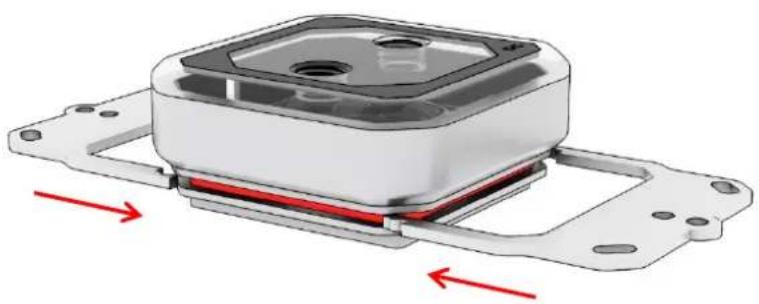

- Entsprechende Halterung wählen + zusammenstecken:

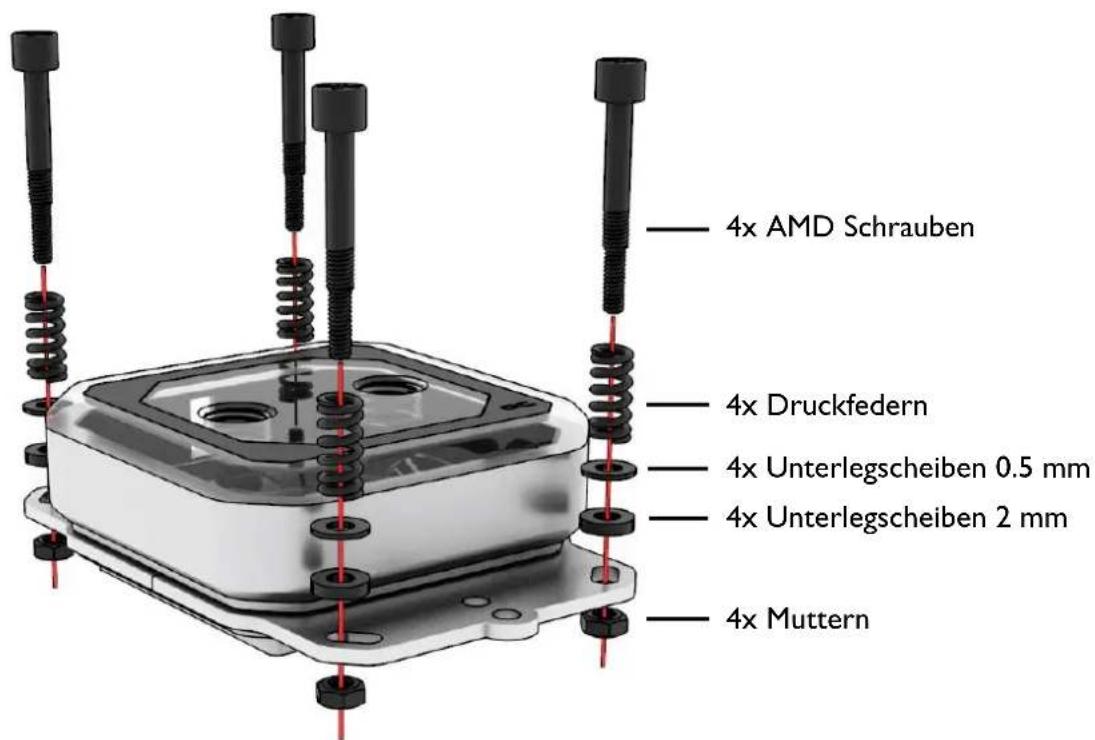

• Montieren Sie zunächst die Schrauben:

4x AMD Schrauben 4x Druckfedern 4x Unterlegscheiben 0.5 mm 4x Unterlegscheiben 2 mm 4x Muttern

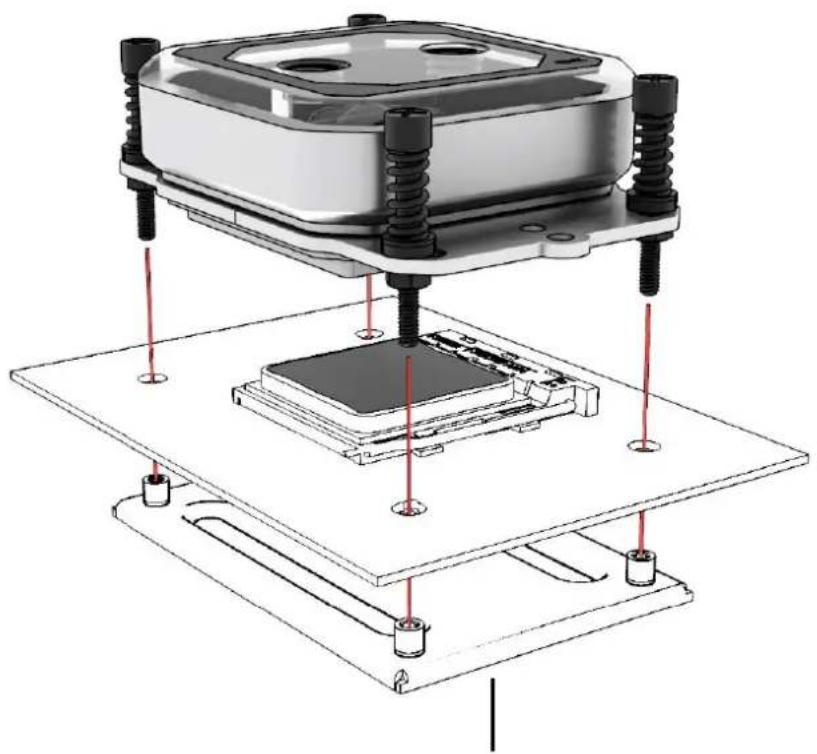

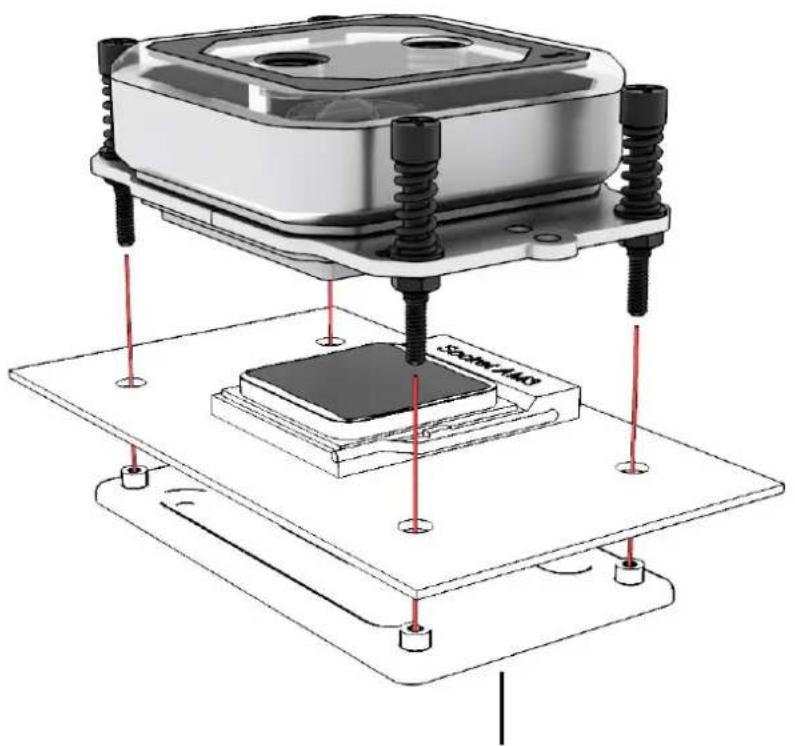

• Fixieren Sie nun den Kühler auf dem Sockel:

Backplate des Mainboard - Herstellers

Kein Werkzeug benutzen nur handfest anziehen!

AM3 / AM3 + / AM2 / AM2 + / FM1 / FM2 FM2 + / G34 / C32 / 940 / 939 / 754

- Entsprechende Halterung wählen + zusammenstecken:

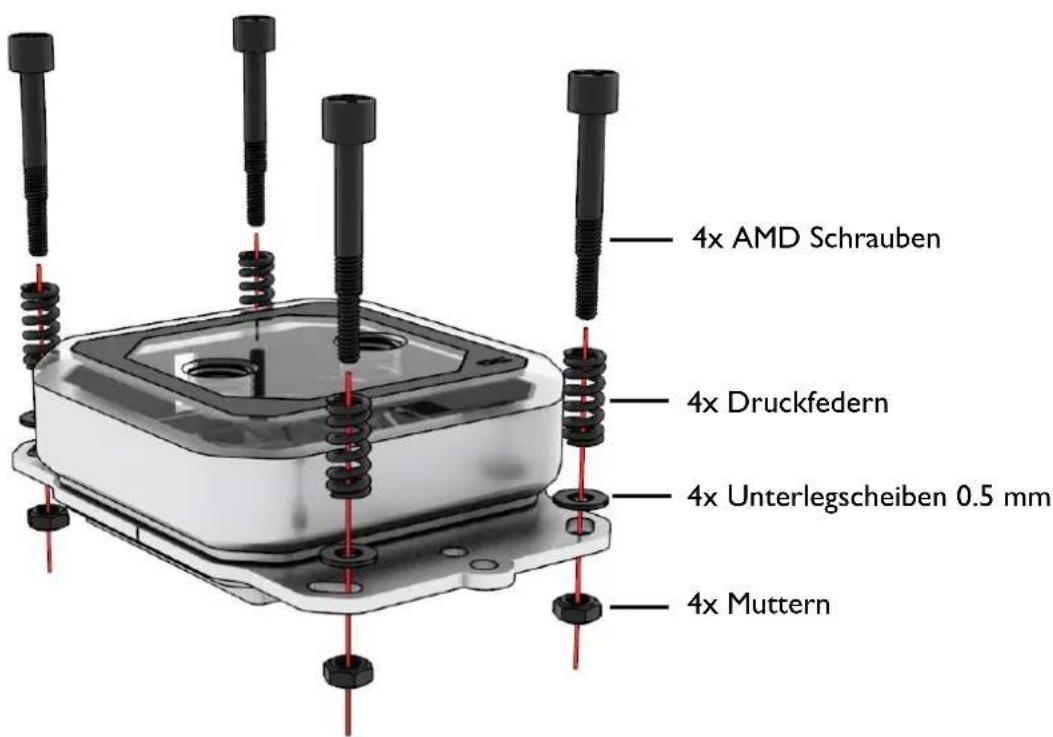

• Montieren Sie zunächst die Schrauben:

4x AMD Schrauben 4x Druckfedern 4x Unterlegscheiben 0.5 mm 4x Muttern

• Fixieren Sie nun den Kühler auf dem Sockel:

Backplate des Mainboard - Herstellers

Kein Werkzeug benutzen nur handfest anziehen!

DER LETZTE SCHLIFF

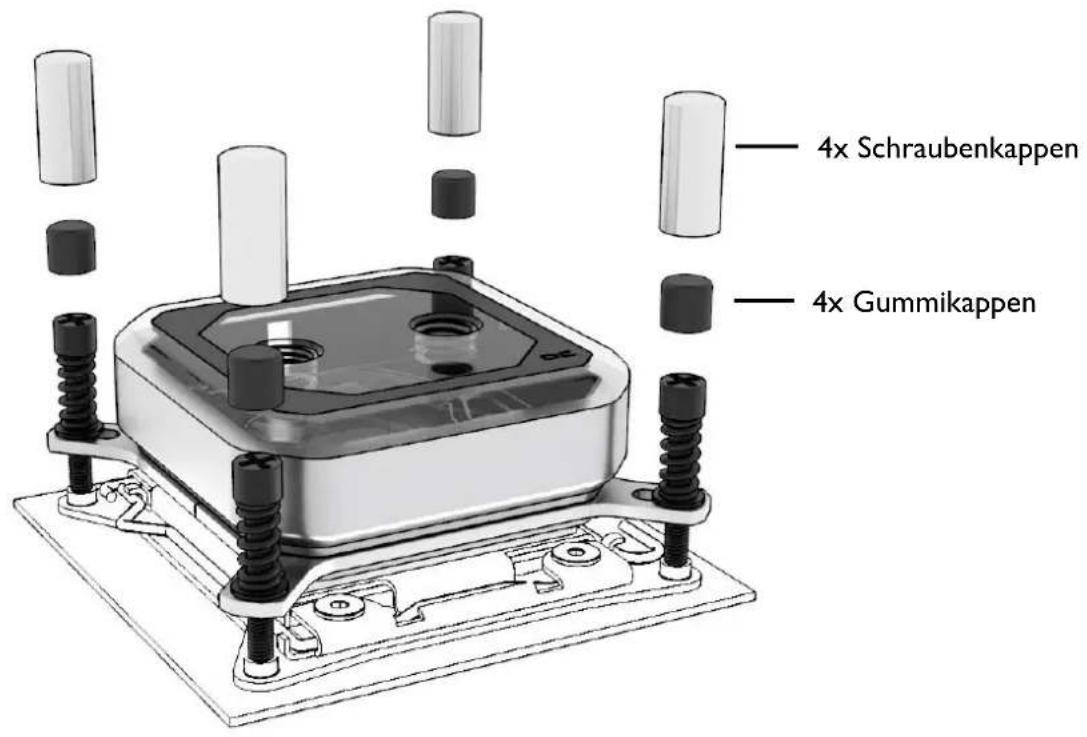

• Schraubenkappen aufsetzen:

4x Schraubenkappen 4x Gummikappen

DIGITAL - RGB BELEUCHTUNG ANSCHLIEßen

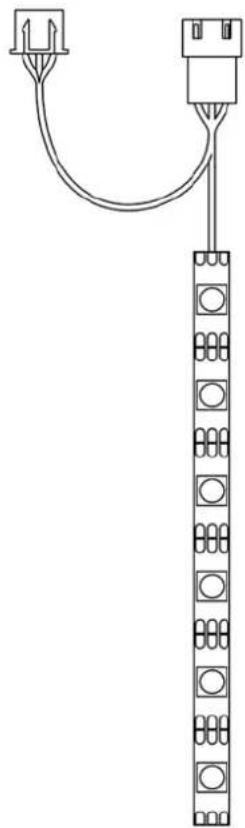

Versorgung und Steuerung der Digital – RGB LEDs über den 3 - Pin female Anschluss

Erweiterung der Digital – RGB Beleuchtung über den 3 - Pin male Anschluss

Alternativ können Sie die Beleuchtung unabhängig vom Mainboard über einen Digital – RGB Controller (nicht im Lieferumfang) anschließen.

Für einige Mainboards benötigen Sie den beiliegenden Adapter um die LEDs an den ADD Header anzuschließen.

Schließen Sie die Beleuchtung direkt an Ihr Mainboard an, sollten Sie über einen VDG Anschluss verfügen.

Um mehrere Digital – RGB Komponenten zu kombinieren, erweitern Sie Ihre Beleuchtungskette einfach über den 3 – Pin male Anschluss.
