BEDIENUNGSANLEITUNG ELH-01H4 Eura

1. ALLGEMEINE EIGENSCHAFTEN UND ZWECK....34
2. INHALTE FESTLEGEN ....34
3. KONSTRUKTION....35
4. FUNKTIONSPRINZIP....35
5. EINBAU EINES ELEKTRONIKGRIFFS IN DIE TÜR......36
   5.1. GRIFFAUSRICHTUNG EINSTELLEN (LINKE/RECHTE TÜR)......37
   5.1.1 AUSRICHTUNGSEINSTELLUNG – VORNE DES GRIFFS....37
   5.1.2 AUSRICHTUNGSEINSTELLUNG – RÜCKSEITE DES SCHILDS ....38
   5.2. EINBAU DES STIFTES IN DEN ELEKTRONIKGRIFF 38
   5.3 BATTERIEINSTALLATION....39
   5.4. MONTAGEDIAGRAMM 40
   5.5 NOTEINGANG 42
6. ELEKTRONISCHES SCHLOSS....42
7. GRIFF-RÜCKSETZUNG 43
8. PROGRAMMIERUNG UND BEDIENUNG DES ELEKTRONISCHEN TÜRGRIFFS MIT ZUGANGSKONTROLLE....43
9. TECHNISCHE SPEZIFIKATIONEN 44

EINLEITENDE HINWEISE

Bevor Sie das Gerät zusammenbauen, anschließen und verwenden, lesen Sie bitte diese Anleitung sorgfältig durch. Sollten Sie Probleme beim Verständnis des Inhalts haben, wenden Sie sich bitte an den Verkäufer des Geräts.

Eine Selbstmontage und Inbetriebnahme des Gerätes ist bei Verwendung geeigneter Werkzeuge möglich. Es wird jedoch empfohlen, das Gerät von qualifiziertem Personal installieren zu lassen.

Aufgrund der Möglichkeit einer Beschädigung des Zugangskontrollgriffs:

-das Gerät darf nicht in Türen mit Türschließer eingebaut werden,

• die Tür, in die das Gerät eingebaut wird, muss ordnungsgemäß installiert und entlang des Rahmens ausgerichtet sein,
• das Türblatt muss leicht schließen (nicht federn) und die auf das Gerät einwirkenden maximalen Betätigungskräfte dürfen die in den in dieser Anleitung enthaltenen Gerätespezifikationen angegebenen Grenzwerte nicht überschreiten,

Türgriffe mit Zugangskontrolle sollten nicht in Saunen, Kühlräumen und anderen Räumen installiert werden, in denen die relative Luftfeuchtigkeit und die Umgebungstemperatur den in den technischen Spezifikationen des Geräts angegebenen Grenzwert überschreiten.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Installation oder Bedienung sowie durch selbstständige Reparaturen und Modifikationen entstehen können.

Erinnere dich an:

• das Gerät bestimmungsgemäß verwenden, von Feuchtigkeit und Feuer fernhalten,
• werfen Sie das Gerät nicht ins Feuer, schlagen Sie es nicht, zerdrücken Sie es nicht und setzen Sie es keinen mechanischen Beschädigungen aus,
• reinigen Sie das Gerät nicht mit Wasser, Lösungsmitteln oder anderen Chemikalien,
• reinigen Sie das Gehäuse des Geräts nur, wenn die Stromversorgung unterbrochen ist. Sie können zur Reinigung ein feuchtes Tuch verwenden. Warten Sie jedoch nach der Verwendung, bis das Gehäuse vollständig trocken ist,

-nehmen Sie selbst keine Änderungen oder Reparaturen vor.

HINWEIS!

Geräte mit einem Schutzgrad größer oder gleich IP44 können im Außenbereich montiert werden (z. B. Klingeltasten, externe Video-Gegensprechkassetten, Kameras usw.). Informationen zum Penetrationskoeffizienten finden Sie in den technischen Daten des Geräts.

1. ALLGEMEINE EIGENSCHAFTEN UND ZWECK

Ein elektronischer Türdrücker mit Zutrittskontrolle schränkt den Zutritt zu geschützten Räumen durch Unbefugte ganz einfach ein. Es ist sowohl für linke als auch für rechte Türen gedacht und der universelle Befestigungsschraubenabstand von 40–45 mm ermöglicht in den meisten Fällen die Verwendung eines bereits in der Tür installierten Einsteckschlosses.

Der Griffkörper verfügt über einen Proximity-Schlüsselleser (Mifare 13,56 MHz) und ein Touch-Ziffernfeld mit Bluetooth-Modul. Zusätzlich ist im Griff auf der Zutrittskontrollseite ein Fingerabdruckleser verbaut.

Nachdem Sie den Schlüsselanhänger näher an das Lesegerät gebracht, den richtigen PIN-Code eingegeben oder die mobile Anwendung verwendet oder einen Finger auf den Fingerabdruckleser gelegt haben, wird die Sperre im Inneren des Schlosses freigegeben.

2. INHALTE FESTLEGEN

1 2 3 4 5 6 7 8 9 * 0 #

elektronischer Türgriff mit Zugangskontrollmodul

Griff mit eingebautem Batteriefach

2 Unterlegscheiben rutschfest

2 Schlüssel für das Handbuch die Tür öffnen im Falle eines Scheiterns

Splint entgegenwirken Stift

4 Befestigungsschrauben Wohnbasis für Griff mit eingebautem Batteriefach

* 4 Schrauben für Buchsen Montage

* 4 Ärmel Montage
schrauben entgegenwirken zusätzlich Stift

* 1 Ärmel entgegenwirken

* 3 Schrauben zur Gegenhülse
* Aufmerksamkeit
Abhängig von der Dicke des Türblatts sollten Sie das entsprechende Zubehör auswählen – Stift, Hülsen und Spannschrauben.

3. KONSTRUKTION

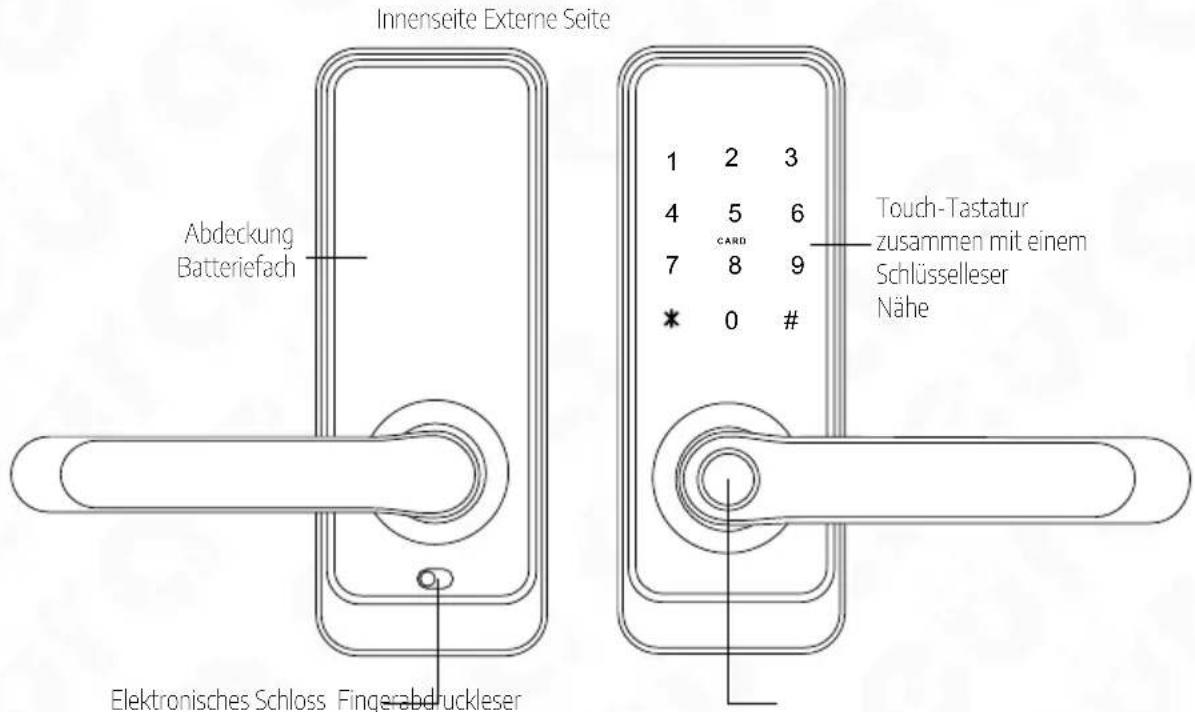

Innenseite Externe Seite Abdeckung Batteriefach Elektronisches Schloss Fingerabdruckleser 1 2 3 4 5 6 CARD 7 8 9 * 0 # Touch-Tastatur zusammen mit einem Schlüsselleser Nähe

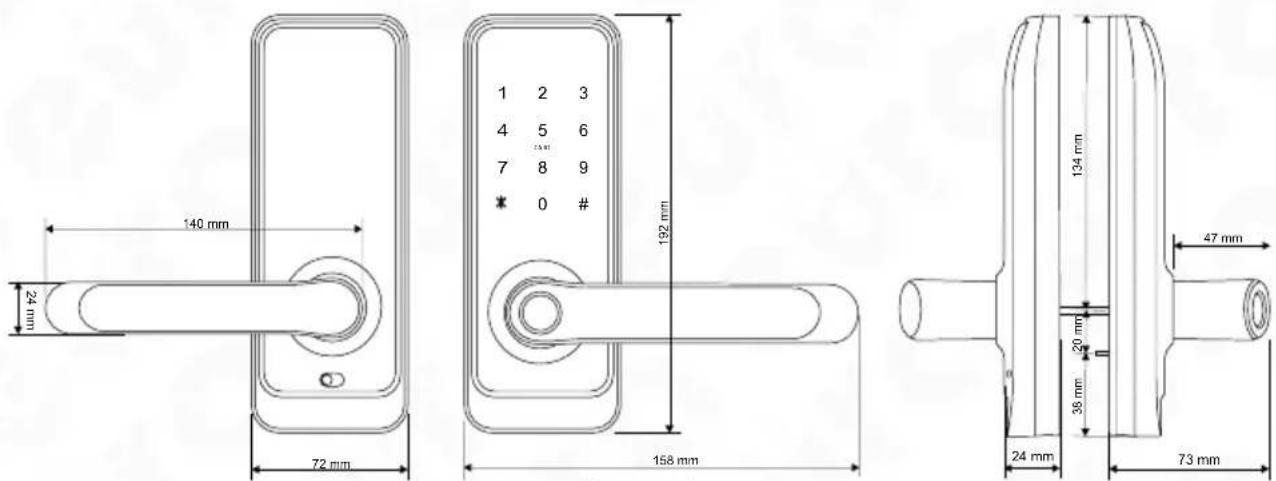

Abb. 2. Konstruktion

140 mm 24 mm 72 mm 158 mm 192 mm 1 2 3 4 5 6 7 8 9 * 0 # 134 mm 20 mm 36 mm 24 mm 73 mm 47 mm

Abb. 3. Maße

4. FUNKTIONSPRINZIP

Nach einem Impuls vom elektronischen Zugangskontrollmodul entriegelt der Servomotor die mechanische Übertragung und ermöglicht so das Öffnen der Tür durch normales Drücken des Griffs am Außenteil. Das Öffnen wird durch einen Ton signalisiert. Die Wartezeit für das Betätigen des Griffs ist werkseitig auf ca. 5 Sekunden eingestellt, danach wird das Getriebe wieder verriegelt und das Schloss wechselt in den Wartezustand auf einen weiteren Impuls vom elektronischen Zugangskontrollmodul.

Von der Innenseite (des Räumlichkeiten) aus ist es immer möglich, die Tür durch einfaches Drücken des Griffs zu öffnen. Nach dem Schließen der geöffneten Tür wird sofort der Verriegelungsmechanismus aktiviert, sodass ein Öffnen der Tür von außen ohne einen Impuls vom elektronischen Zutrittskontrollmodul nicht möglich ist.

Im Notfall kann das Schloss mit einem normalen mechanischen Schlüssel geöffnet werden, von dem 2 Stück im Set enthalten sind.

Darüber hinaus verfügt das Gerät über eine Zugangssperrfunktion, die es Ihnen ermöglicht, den Raum nur über die Administratoranwendung oder den Noteingangsschlüssel zu betreten.

5. EINBAU EINES ELEKTRONIKGRIFFS IN DIE TÜR

Das Set enthält Stifte, Hülsen und Schrauben, die den Einbau von Griffen in Türen mit einer Dicke von 35 bis 65 mm ermöglichen. Wählen Sie bei der Montage die passende Länge der angebrachten Elemente.

Aufmerksamkeit!

Zur Erhöhung der Sicherheit empfiehlt sich der Einbau von elektronischen Beschlägen mit Zutrittskontrolle in Falztüren. Es wird außerdem empfohlen, in das Einsteckschloss einen Patenteinsatz einzubauen, der es ermöglicht, das Schloss unabhängig von einer Beschädigung des elektronischen Griffs mit einem Schlüssel zu öffnen..

Die Installation sollte mit Notschlüsseln erfolgen, die beim Zuschlagen einer Tür mit einem nicht programmierten Schloss erforderlich sein können. Das Schloss sollte an einem geöffneten Türblatt installiert werden. Nach Abschluss der Installation und Programmierung des Schlosses sollte ein Funktionstest des Geräts durchgeführt werden, ebenfalls am geöffneten Türblatt.

40-45 mm 25 mm Abb.4.

Aufmerksamkeit!

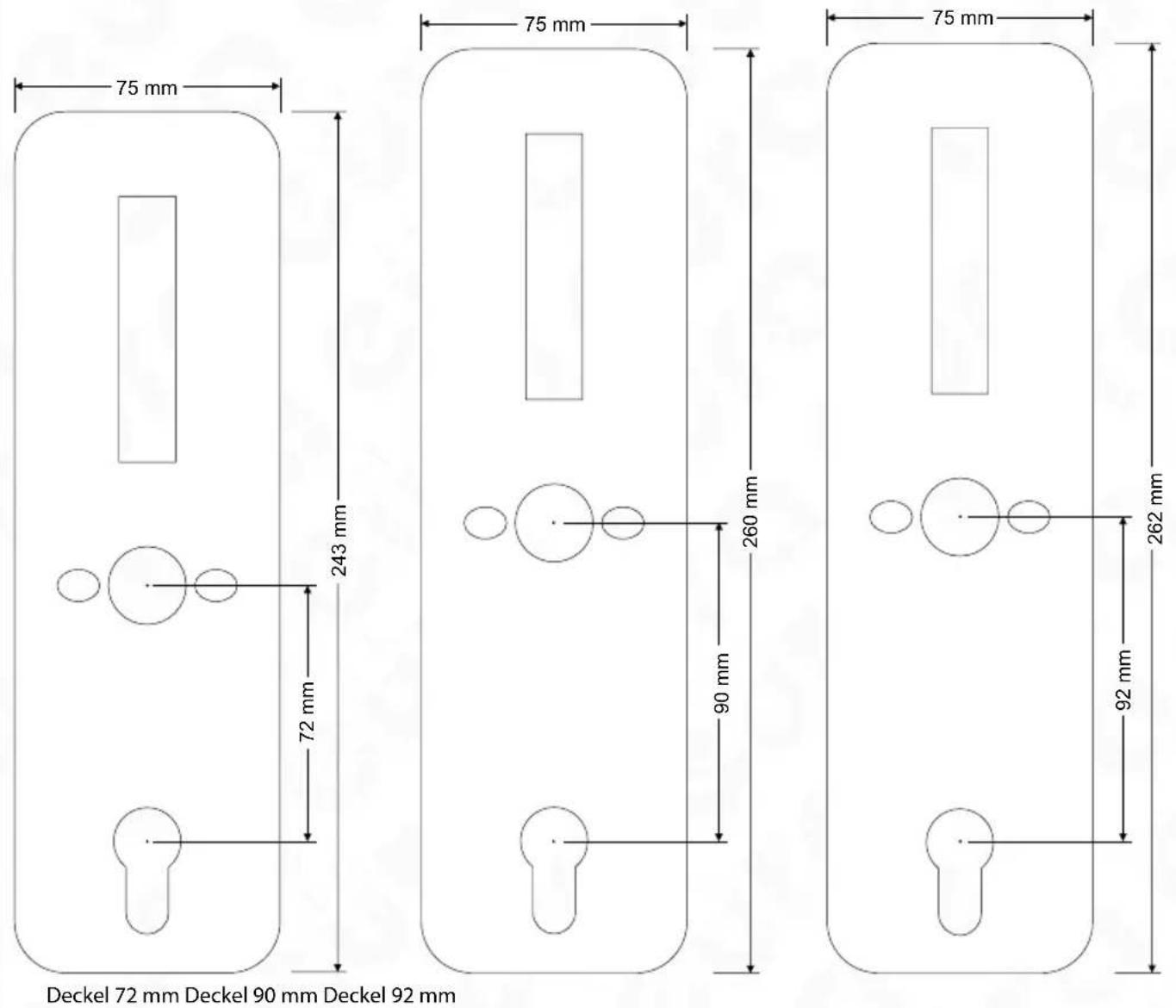

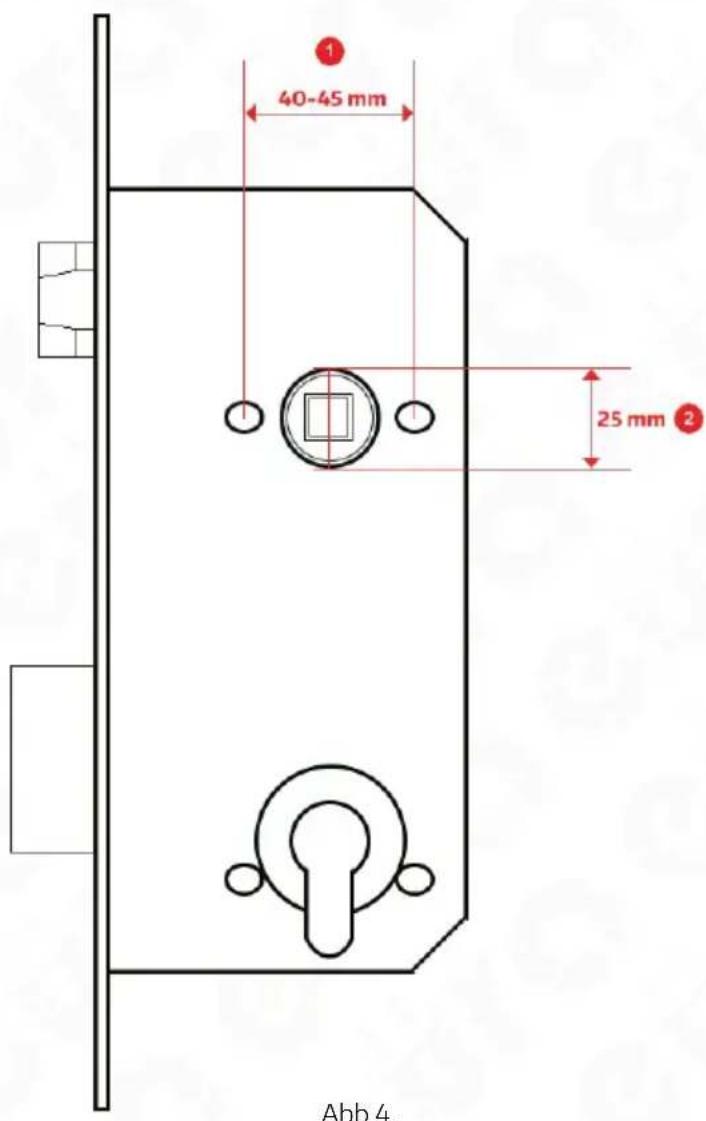

Es wird empfohlen, den Griff mit einem Schloss im Abstand von 72 mm, 90 mm oder 92 mm zu montieren. Es ist möglich, einen Teil des Lochs für den Schließzylinder abzudecken, indem Sie eine entsprechende Montageabdeckung verwenden. Spezielle Gitter für den entsprechenden Abstand müssen separat erworben werden.

Abb. 5.

5.1. GRIFFAUSRICHTUNG EINSTELLEN (LINKE/RECHTE TÜR)

Alle elektronischen Griffe sind universell einsetzbar und können sowohl an links als auch rechts öffnenden Türen angebracht werden.

5.1.1 AUSRICHTUNGSEINSTELLUNG – VORNE DES GRIFFS

Um die Öffnungsrichtung eines Griffs mit integrierter Zugangskontrolle zu ermitteln, gehen Sie wie folgt vor:

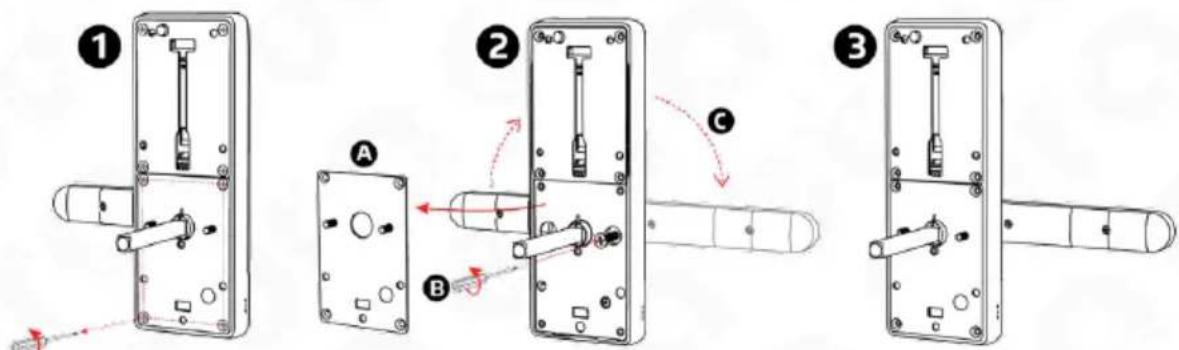

• Lösen Sie die 4 Schrauben an der Unterseite des Schildes, mit denen die Abdeckung befestigt ist (Abb. 6).
• Entfernen Sie die Abdeckung (Abb. 6, Pos. 1-A),
• Lösen Sie die Sicherungsschraube (Abb. 6, Pos. 2-B),
• Stellen Sie den Griff in die gewünschte Öffnungsrichtung (Abb. 6, Position 2-C).
• Feststellschraube festziehen,
• Abdeckung montieren und Befestigungsschrauben festziehen (Abb. 6, Pos. 3)

5.1.2 AUSRICHTUNGSEINSTELLUNG – RÜCKSEITE DES SCHILDS

Um die Öffnungsrichtung des Griffs mit eingebautem Batteriefach einzustellen, gehen Sie wie folgt vor:

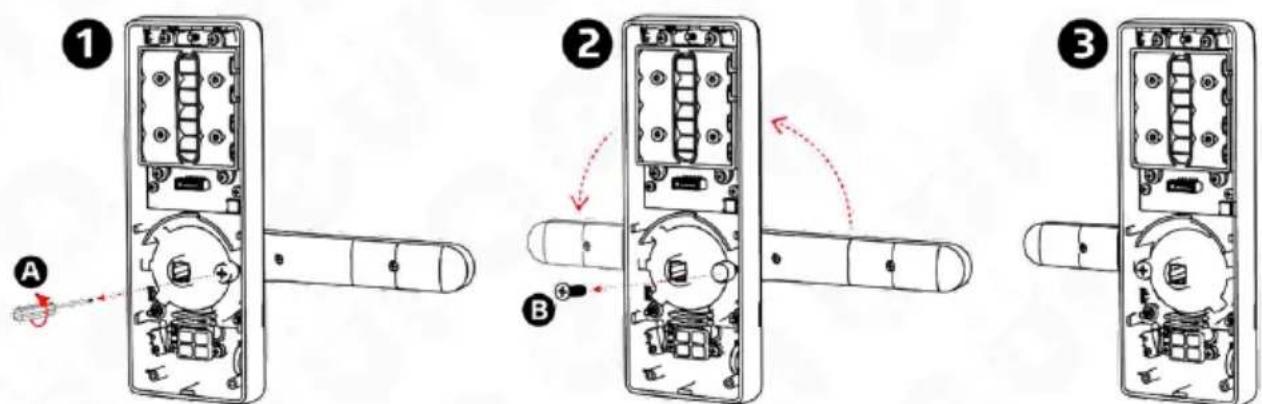

• Lösen Sie die Sicherungsschraube neben der Stiftbuchse (Abb. 7, Pos. 1-A).
• Stellen Sie den Griff in die gewünschte Richtung (Abb. 7, Position 2).
• Nachdem Sie die Richtung bestimmt haben, schrauben Sie die Schraube ein, die die Griffrichtung festlegt (Abb. 7, Position 3).

Der Stift sollte in die mit einem Dreieck markierte Buchse im Gerätegehäuse gesteckt werden und dann der im Zubehörsatz enthaltene Sicherungsstift installiert werden.

Aufmerksamkeit!

Denken Sie beim Einbau des Stifts daran, dass das Element am Schlosskörper zum Griff hin zeigt.

Abb. 8.

VORBEREITUNG EINER ERSATZWELLE

Wenn Sie einen anderen Pin als den im Set enthaltenen verwenden möchten, tun Sie dies bitte:

Besorgen Sie sich einen 8 x 8 mm großen Stift, messen Sie dann die entsprechende Länge und schneiden Sie den Stift ab.

Aufmerksamkeit: Der Stift muss auf eine geeignete Länge zugeschnitten werden, um eine Bewegung dieses Elements während des Gebrauchs auszuschließen, andernfalls besteht die Gefahr einer Beschädigung der Stiftbuchse.

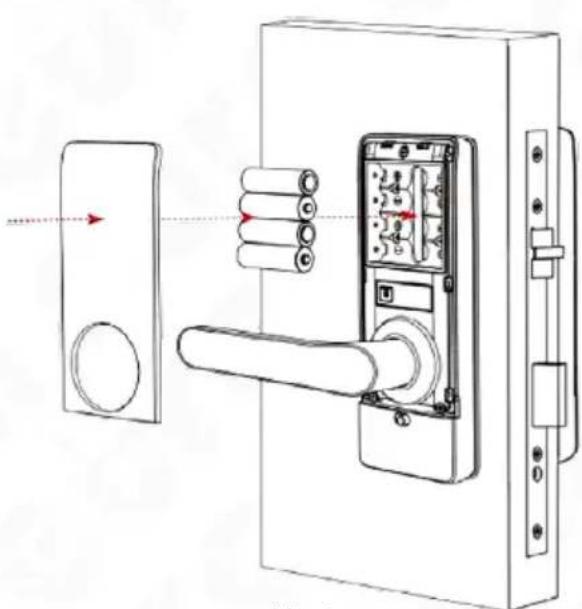

5.3 BATTERIEINSTALLATION

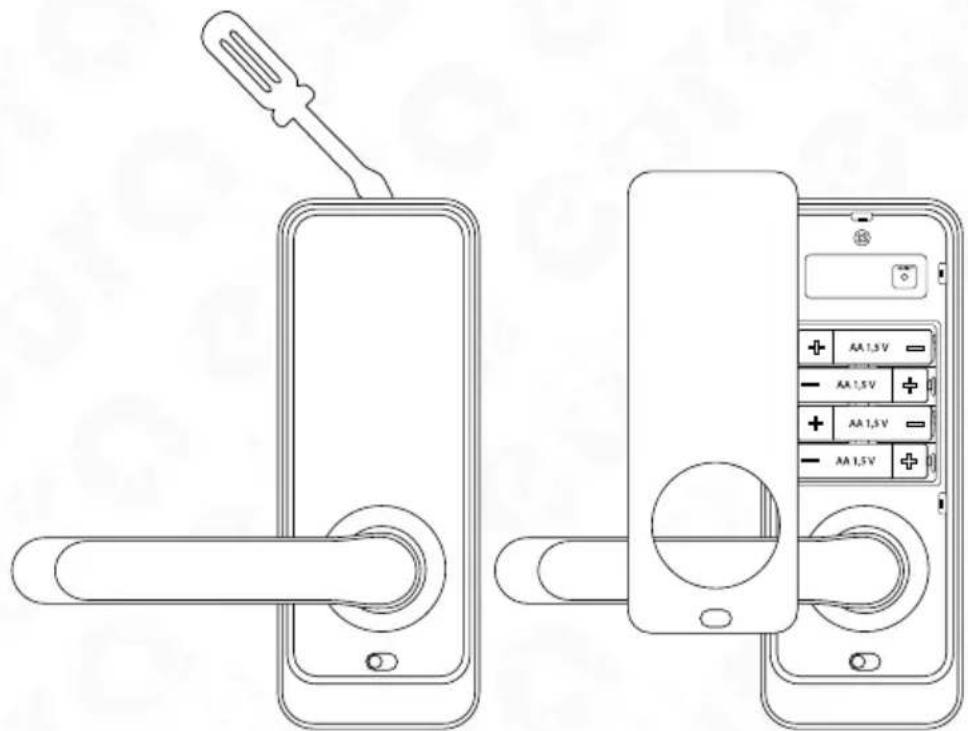

Um die Batterie in das Batteriefach einzubauen, hebeln Sie mit einem Schraubendreher den Batteriefachdeckel in der oberen Mitte auf.

• Für den ordnungsgemäßen Betrieb des Geräts ist die Verwendung von Alkalibatterien erforderlich; aufladbare Batterien sollten nicht verwendet werden.
• Es wird empfohlen, den Griff bei geöffnetem Türblatt zu installieren und zu programmieren. Nach Überprüfung der korrekten Funktion kann das Türblatt geschlossen werden.
• Nach dem ersten Einlegen der Batterien geht der Drücker automatisch in den scharfgeschalteten Zustand, denken Sie also daran, die Batterien nach dem Einbau des elektronischen Drückers in das Türblatt einzulegen. Wenn die Batterien bereits früher eingelegt wurden, müssen Sie zum Öffnen der Tür den Notschlüssel verwenden, den Sie während der Installation unbedingt dabei haben sollten.

Der elektromechanische Türgriff wird mit 4 DC 1,5 V AA-Alkalibatterien betrieben und kann mit einem Satz Batterien etwa 1 Jahr lang betrieben werden. Ein Einblick in den Batteriela-dezustand ist in der Anwendung nach regelmäßiger Synchronisierung mit dem Türgriff (über Bluetooth) oder in Echtzeit (nach Verwendung von WiFi-Gateways im System) verfügbar.

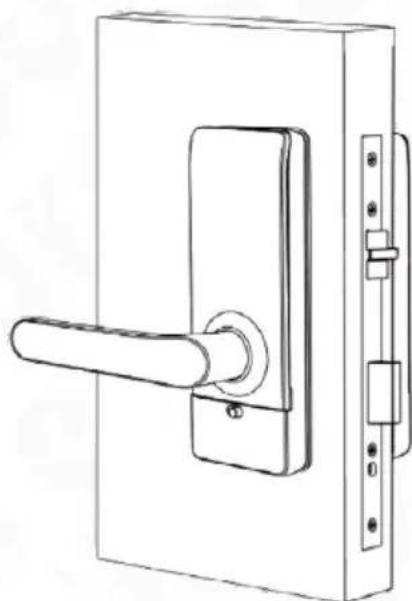

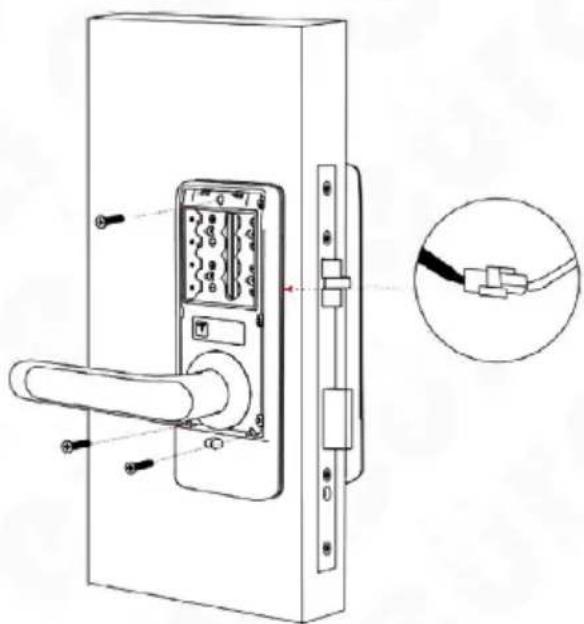

5.4. MONTAGEDIAGRAMM

Um einen elektronischen Türgriff in die Tür einzubauen, müssen Sie:

Nutzen Sie vorhandene Löcher oder bereiten Sie Montagelöcher gemäß der im Bausatz enthaltenen Schablone vor.

Um Befestigungslöcher zu bohren, entfernen Sie das Schloss von der Tür, stellen Sie sicher, dass es der in Abb. 3 angegebenen Norm entspricht, und bohren Sie dann die Löcher:

a. zwei mit einem Durchmesser von ca. 12 mm, die zum Verschrauben des Innen- und Außenteils des Griffs dienen.
b. eines mit einem Durchmesser von 25 mm, das dazu dient, die Stiftbuchse mit einem Sicherungsstift zu verbergen.
c. Das dritte Langloch (siehe Schablone) dient zur Durchführung des Kabels, das den vorderen Teil des Schildes mit dem hinteren Teil verbindet, und für die mögliche Verwendung eines Gegenstifts.

d. Montieren Sie gemäß der Zeichnung die Gummischeibe und schrauben Sie die Hülsen an den vorderen Griffkörper,

e. Verlegen Sie die Verbindungskabel vom äußeren Teil des Schildes über das Einsteckschloss.

f. Stecken Sie das Außenteil zusammen mit den Verbindungsmuffen durch das Türblatt mit dem zuvor montierten Schloss

g. Schrauben Sie die Montagebasis vom äußeren Teil des Griffs ab und legen Sie eine Gummischeibe auf die Montagebasis,

h. Führen Sie dann die Verbindungskabel durch,

i. Anschließend den Montagesockel mit Hilfe der Hülsen des Griffinnteils anschrauben

j. Verbinden Sie die Drähte, die beide Seiten des Griffs verbinden, k. Entfernen Sie den Batteriefachdeckel und schrauben Sie dann das hintere Gehäuse an die Montagebasis

I. Legen Sie 4 Alkalibatterien in das Stromfach ein 1,5V Typ AA, m. Schließen Sie das Batteriefach,

n. Programmieren Sie den elektronischen Türgriff.

5.5 NOTEINGANG

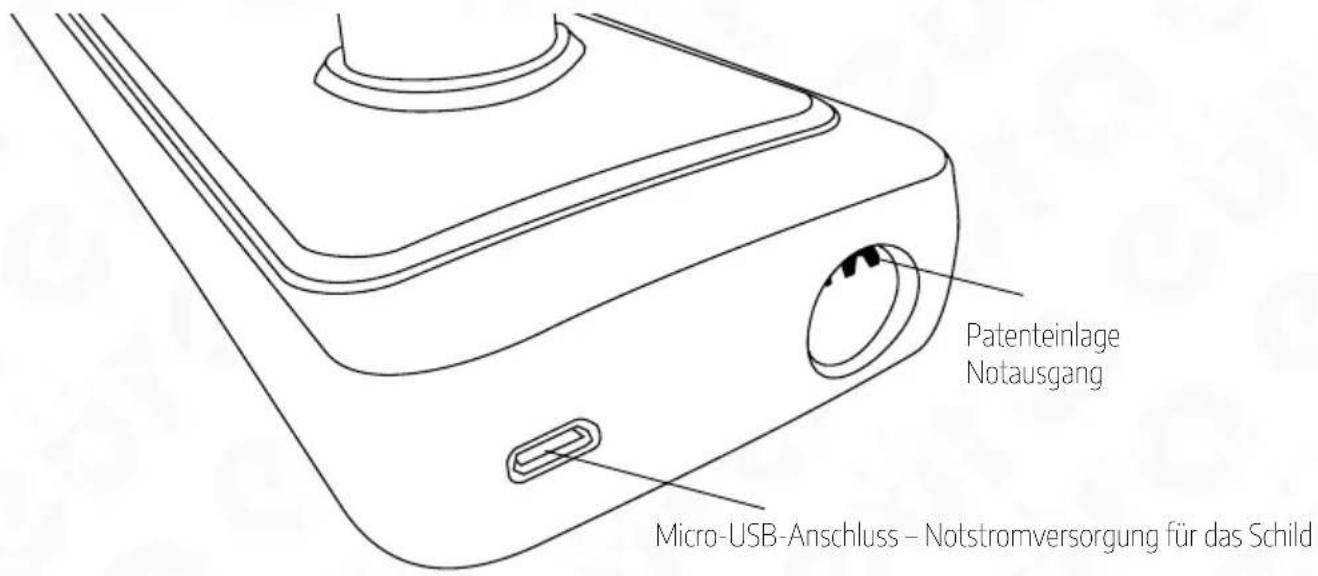

Patenteinlage Notausgang Micro-USB-Anschluss – Notstromversorgung für das Schild

Abb. 16.

Wenn Sie das Gelände betreten müssen, stecken Sie den Notschlüssel mit dem Notschlüssel in den Einsatz an der Unterseite des Geräts auf der Zugangskontrollseite und drehen Sie den Schlüssel nach rechts, bis Sie einen Widerstand spüren. Anschließend können Sie durch Drücken des Griffs den Raum betreten.

Aufmerksamkeit!

Es besteht die Möglichkeit, den Griff bei entladenem Akku mit Notstrom zu versorgen. Nutzen Sie dazu die Micro-USB-Buchse (DC 5 V) an der Unterseite des Außengriffs.

6. ELEKTRONISCHES SCHLOSS

Funktion aktiviert Schlösser Funktion deaktiviert Schlösser

Abb. 17.

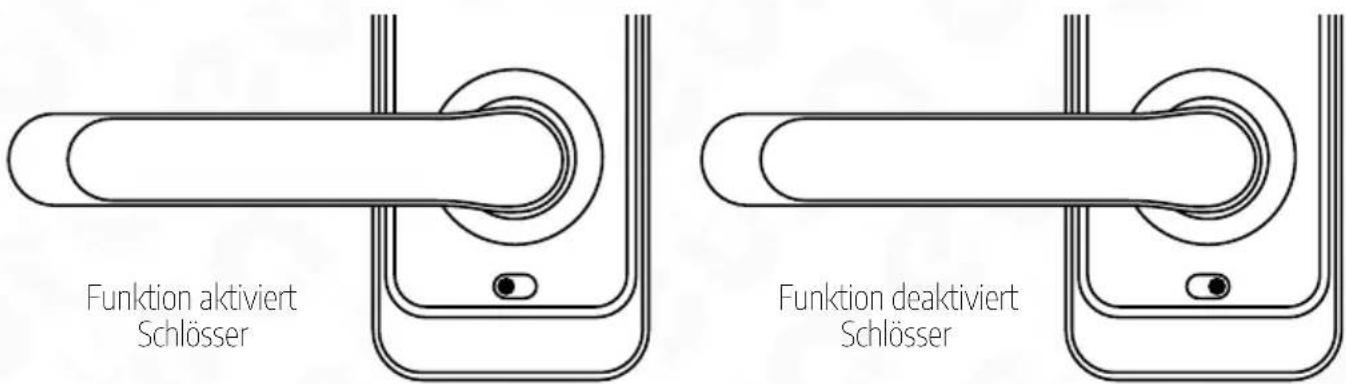

1. Um die elektronische Sperrfunktion zu aktivieren, müssen Sie in der Anwendung die Funktion „Datenschutzsperre“ aktivieren.;
2. Wenn sich die Taste in der roten Position befindet, ist sie gesperrt und kann nur durch Administratoranwendungen oder einen mechanischen Schlüssel entsperrt werden.

7. GRIFF-RÜCKSETZUNG

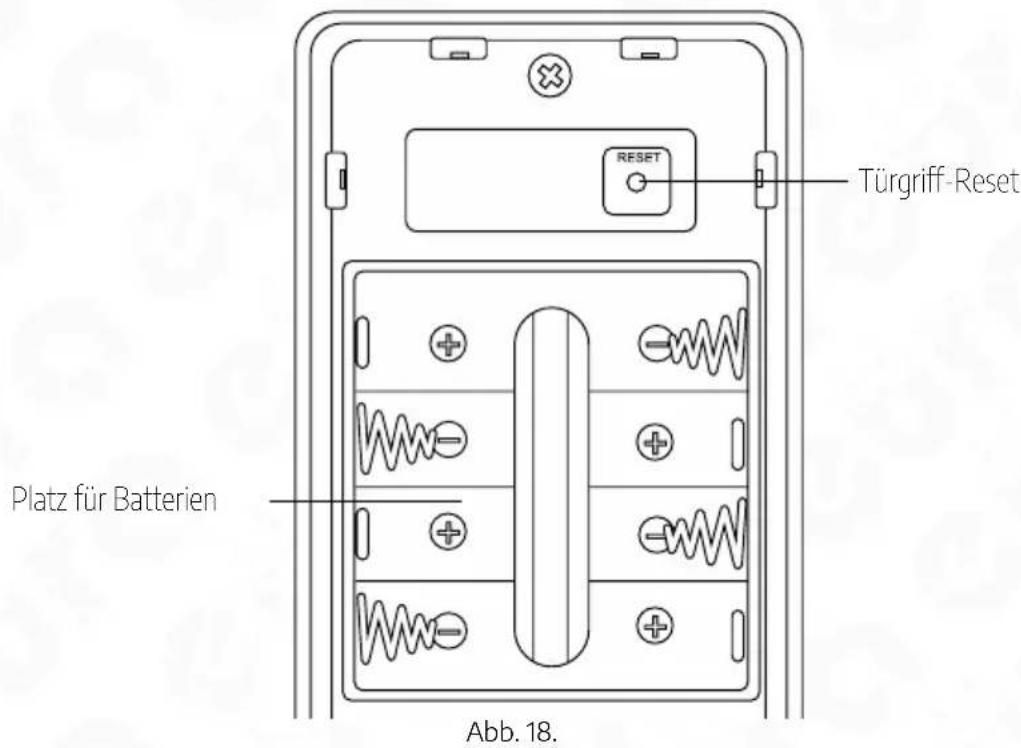

Unter der Batterieabdeckung befindet sich eine Türgriff-Reset-Taste. Um einen Reset durchzuführen, drücken Sie die Reset-Taste 5 Sekunden lang und geben Sie dann den Code 000# über die Tastatur ein. Nach Durchführung des Reset-Vorgangs wurden die Sperrdaten auf die Werkseinstellungen zurückgesetzt.

Tügriff-Reset Reset Platz für Batterien Abb. 18.

Aufmerksamkeit!

Das Durchführen eines Zurücksetzens auf die Werkseinstellungen ist gleichbedeutend mit der Deaktivierung des Handles in allen Anwendungen, zu denen das Gerät hinzugefügt wurde. Gleichzeitig wird es von Anwendungen weiterhin als hinzugefügtes Gerät angezeigt

8. PROGRAMMIERUNG UND BEDIENUNG DES ELEKTRONISCHEN TÜRGRIFFS MIT ZUGANGSKONTROLLE

Um den elektronischen Türgriff ELH-01H4 mit Zugangskontrolle zu programmieren, laden Sie die Anwendungen TTLock oder TTHotel von GooglePlay für Android-Geräte oder vom App-Store für iOS-Geräte herunter.

Eine ausführliche Bedienungsanleitung für die mobilen Anwendungen TTlock und TTHotel finden Sie unter www.eura-tech.eu.

AUFMERKSAMKEIT

Im Falle einer Störung und der Notwendigkeit, das Gerät an das Servicecenter einzusenden, entfernen Sie zunächst den Griff von der mobilen Anwendung.

1. TECHNISCHE DATEN

PARAMETR
Versorgungsspannung 6 V DC
Netzteiltyp Alkali-Batterien (4 x AA 1.5 V)
Stromaufnahme Standby / Betrieb <18uA / 200 mA
Max. Anzahl Benutzer Cards - 200, Fingerabdruck - 200, PIN codes - 200, E-Key - keine Begrenzung
Einsatzzweck in Türen links-/rechtsseitig
Gehäusematerial Zinc alloy
Dauer des Freigabeimpulses 5-900 s.
Bluetooth Ja
Max. Strahlungsleistung (Bluetooth) <10mW
Betriebsfrequenz (Bluetooth) 2,4 GHz
Schlüsselcodeeinheit Ja, taktil
Max. Strahlungsleistung (RFID) <5mW
Betriebsfrequenz (RFID) Mifare 13,56 MHz
Zulässige relative Luftfeuchtigkeit	0-95%
Betriebstemperaturbereich	-35°C ~ +55°C
Empfohlener Installationsort	interne und externe
Schutzfaktor	IP55
Maximale Bedienkräfte auf das Türschild	Schließkraft oder die Kraft, die erforderlich ist, um den Flügel in Bewegung zu setzen		10 N
	handbetätigte Armaturen	maximales Drehmoment (Nm)	1 Nm
		maximale Stärke	10 N
Maximale Bedienkräfte auf das Türschild	195x73x72 mm
Maße des Türinnenschildes (H x B x T)	195x73x72 mm
Gewichtseinheit	1200 g

Notiz: Der Hersteller behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen

GARANTIEKARTE

Als einziger Vertriebshändler der Eura-Produkte ist Eura-Tech verpflichtet, einen effizienten Garantie- und Nachgarantieservice zu gewährleisten. In den Ländern, in denen Eura-Tech weder über ein eigenes Servicenetz noch über einen DOOR-TO-DOOR-Service verfügt, werden die Qualitätsansprüche von autorisierten Vertriebshändlern der Eura-Produkte auf der Grundlage der unterzeichneten Vertriebsverträge bearbeitet. Im Rahmen dieser Verträge stellt Eura-Tech die Finanzierung möglicher Reparaturen und die Lieferung von Ersatzteilen sicher.

ElektroEko

Verbrauchte elektrische oder elektronische Geräte dürfen nicht weiterverwendet oder mit dem Hausmüll entsorgt werden. Um schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, müssen die Geräte an den dafür vorgesehenen Orten entsorgt werden. Weitere Informationen zu Ort und Methode der sicheren Entsorgung erhalten Sie bei den örtlichen Behörden oder einem auf Recycling spezialisierten Unternehmen. Registrierungsnummer BDO 000015700

Informationen über Sammelstellen für Elektro- und Elektronikaltgeräte finden Sie auf der Website der Recyclingorganisation http://www.elektroeko.pl
